【計算機網路實驗 ——wireshark抓包簡要分析TCP、UDP協議】

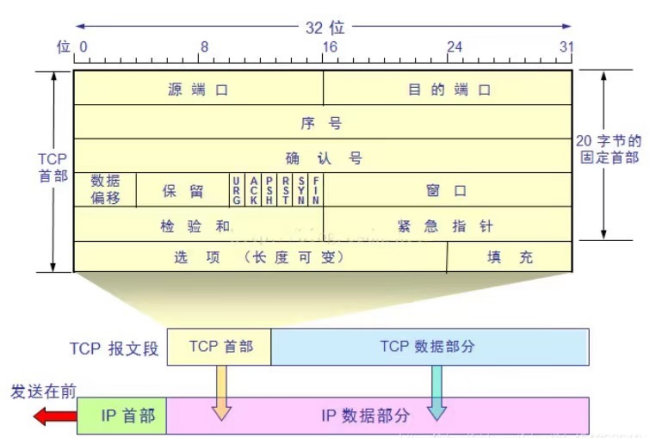

（1）分析 TCPheader：
Source Port：16bit源埠，資料發起者的埠號；
Destination Port：16bit目的埠，資料接收方的埠號；
Sequence Number：32bit的序列號，由發送方使用；
Acknowledgment Number：32bit的確認號，接收資料方回傳給發送方的通知，會在確認號的基礎上加1；
Data Length：4bit頭部長度，TCP頭部長度一般為20位元組，若TCP頭部的Options選項啟用，則會增加；
下面一部分為TCP的功能bit：
Reserved、Reserved、Nonce、CWR、ECN-Echo：共6bit的保留功能，留待以后開發新技術時使用；
URG：1bit緊急指標位，取值1代表這個資料是緊急資料需加速傳遞，取值0代表這是普通資料；
ACK：1bit確認位，取值1代表這是一個確認的TCP包，取值0則不是確認包；
PSH：1bit緊急位，取值1代表要求發送方馬上發送該分段，而接收方盡快的將報文交給應用層，不做佇列處理，取值0阿迪表這是普通資料；
RST：1bit重置位，當tcp收到一個不屬于該主機的任何一個連接的資料，則向對方發一個復位包，此時該位取值為1，若取值為0代表這個資料包是傳給自己的；
SYN：1bit請求位，取值1代表這是一個TCP三次握手的建立連接的包，取值為0就代表是其他包；
FIN：1bit完成位，取值1代表這是一個TCP斷開連接的包，取值為0就代表是其他包；
Window Size：16bit視窗大小，表示準備收到的每個TCP資料的大小；
Checksum：16bit的TCP頭部校驗，計算TCP頭部，從而證明資料的有效性；
Urgent Pointer：16bit緊急資料點，當功能bit中的URG取值為1時有效；（參考：TCP中URG和PSH以及Urgent Point的作用及區別）
Options：TCP的頭部最小20個位元組，如果這里有設定其他引數，會導致頭部增大；
Padding：當TCP頭部小于20位元組時會出現，不定長的空白填充欄位，填充內容都是0，但是填充長度一定會是32的倍數；
Data：被TCP封裝進去的資料，包含應用層協議頭部和用戶發出的資料，
wireshark抓包：
（2）分析TCP的建立程序（三次握手）：

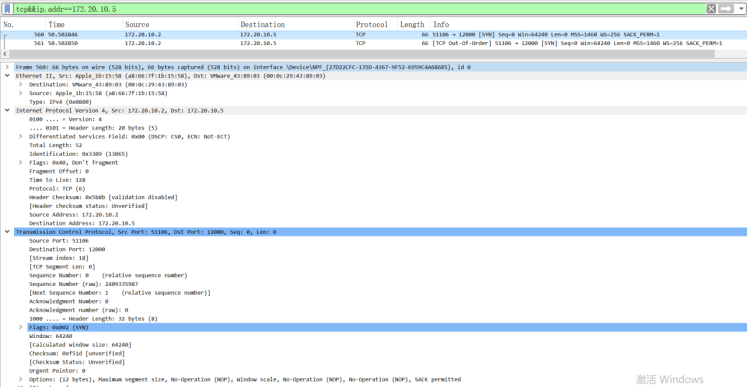

wireshark抓包：
第1次握手：
(Client) –> [SYN] –> (Server)
假如Client和Server通訊. 當Client要和Server通信時，Client首先向Server發一個SYN (Synchronize) 標記的包，告訴Server請求建立連接，
第2次握手：
(Client) <– [SYN/ACK] <–(Server)
接著，Server收到來自Client發來的SYN包后，會發一個對SYN包的確認包(SYN/ACK)給Client，表示對第一個SYN包的確認，并繼續握手操作，
第3次握手：
(Client) –> [ACK] –> (Server)
Client收到來自Server的SYN/ACK 包,Client會再向Server發一個確認包(ACK)，通知Server連接已建立，至此，三次握手完成，一個TCP連接完成，

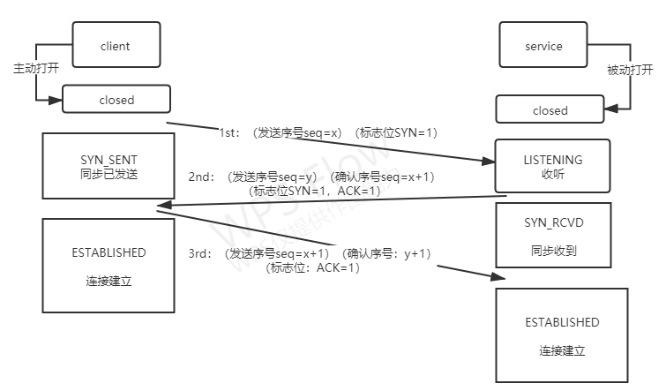

三次握手建立連接示圖：
（3）分析TCP的連接釋放程序：
wireshark抓包：
四次握手用來關閉已建立的TCP連接
1. (Client) –> ACK/FIN –> (Server)
2. (Client) <– ACK <– (Server)
3. (Client) <– ACK/FIN <– (Server)
4. (Client) –> ACK –> (Server)

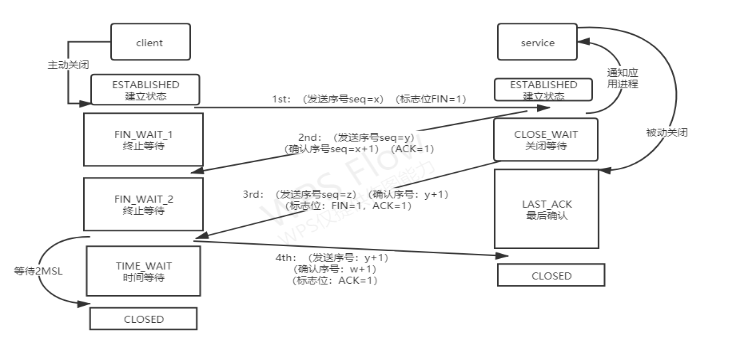

四次關閉建立連接示圖：
*由于TCP連接是雙向連接, 因此關閉連接需要在兩個方向上做，ACK/FIN 包(ACK 和FIN 標記設為1)通常被認為是FIN(終結)包，然而, 由于連接還沒有關閉, FIN包總是打上ACK標記，
（4）跟蹤TCP資料傳輸程序中的seq、ack欄位

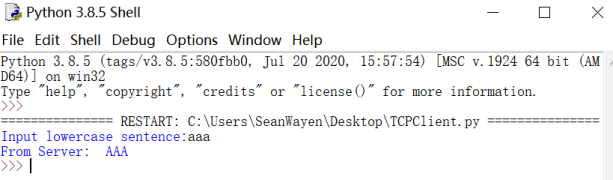

在Client端發送資料：
wireshark抓包：
·傳輸分析：
第一次Client端向服務端發送了一個len=3位元組資料（aaa一共3個位元組），且seq=1，即第一個資料在wireshark的相對表示中起始位置為1，因超時重傳該資料包；
Server端收到后，經歷一次丟包和重傳，回傳ack=4（表示資料1、2、3均成功收到）；seq=1，表示自己即將傳輸資料的相對起始位置為1，接著Server端回傳3位元組內容，ack=4，（期待收到資料從4開始），同時seq=1，表示資料從序號1開始，
（5）分析TCP重傳、checksum等：

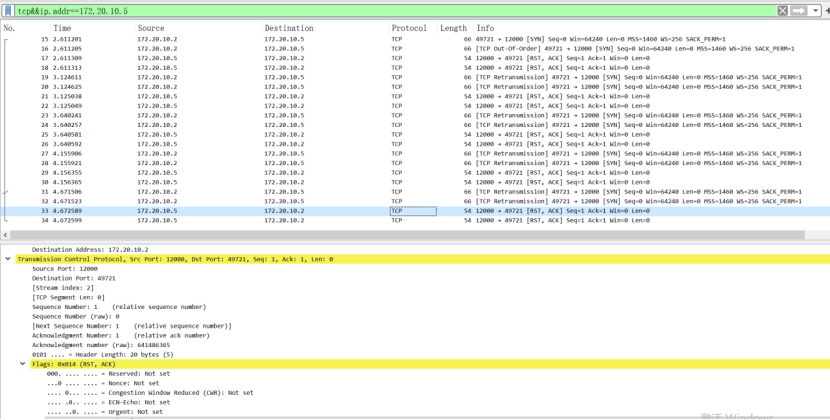

TCP重傳：
1.TCP Out_of_Order的原因分析：
一般來說是網路擁塞，導致順序包抵達時間不同，延時太長，或者包丟失，需要重新組合資料單元，
2.TCP Retransmission原因分析：
很明顯是上面的超時引發的資料重傳，
3.TCP dup ack XXX#X原因分析：
就是重復應答#前的表示報文到哪個序號丟失，#后面的是表示第幾次丟失，
4.checksum：
Checksum為16bit的TCP頭部校驗，計算TCP頭部，從而證明資料的有效性；
由上圖可知，重傳報文checksum為 0xb9fd，

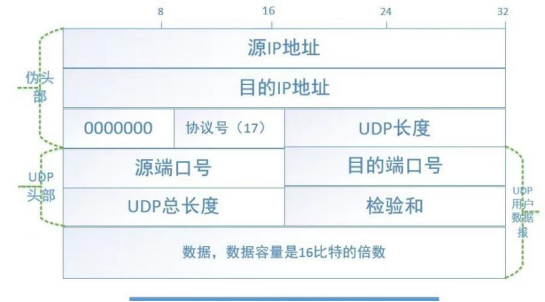

（6）分析UDP header：
source port: 源埠號，占16位，2個位元組 ；
dest port: 目的埠號，占16位，2個位元組 ；
length: 此欄位標記了整個資料報（UDP的首部+UDP資料）的最大長度 ；
checksum: 檢驗和，此欄位用處是用來檢查收到地資料的對錯的，如果校驗和出錯，就會直接丟棄 ，
（7）TCP server端關閉，client發送報文：
Tcp Client發出syn報文，但由于Server端未開啟，目的埠發送RST報文通知源埠連接關閉；源埠會重復幾次嘗試連接直至源埠程式報錯，停止連接，
（8）UDP server端關閉，client發送報文：
UDPServer仍能發送報文，但由于UDPServer端已關閉，故無法得到回應；此時icmp協議會回傳訊息差錯通知，并告知源埠that目標埠無法到達，
