一、實戰專案目標：
（1）通過組網設計，掌握小型網路的組建、無線AC控制器的配置，對網路使用無線設備范圍、無線認證和信道進行分析；
（2）綜合運用路由、防火墻安全規則、NAT和無線AC控制器；
（3）通過使用無線AC控制器對網路中的無線AP進行管理，設定無線規則和認證策略，配置DHCP地址池，對無線AP和通過AP連接的設定進行動態地址分配，
二、用戶需求分析：
對于小型局域網中，對于接入設備的需求，需要在局域網中部署無線網路，通過無線控制器AC管理網路中所有的無線AP設備，下發無線配置資訊，無線網路發布2.4G和5G信號，滿足不同設備的連接使用，
三、網路拓撲規劃：
（1）防火墻連接外網網卡地址為192.168.20.9/24，路由器與核心交換機通聯地址為192.168.2.0/24，防火墻安全規則只允許網路中無線網路中地址可以訪問外網，
（2）配置路由器與防火墻之間連接地址為192.168.5.0/24網段，配置與交換機互聯地址為192.168.2.2/24，
（3）核心交換機配置vlan 3為連接無線網路設備，網關地址為172.16.3.1 /24，配置vlan1002為連接路由器，IP地址為192.168.2.1/24，
（4）AC控制器管理地址為192.168.3.1/24，設定vlan1003為AC和AP之間管理VLAN，配置DHCP地址池，使AP可以自動獲取管理地址，

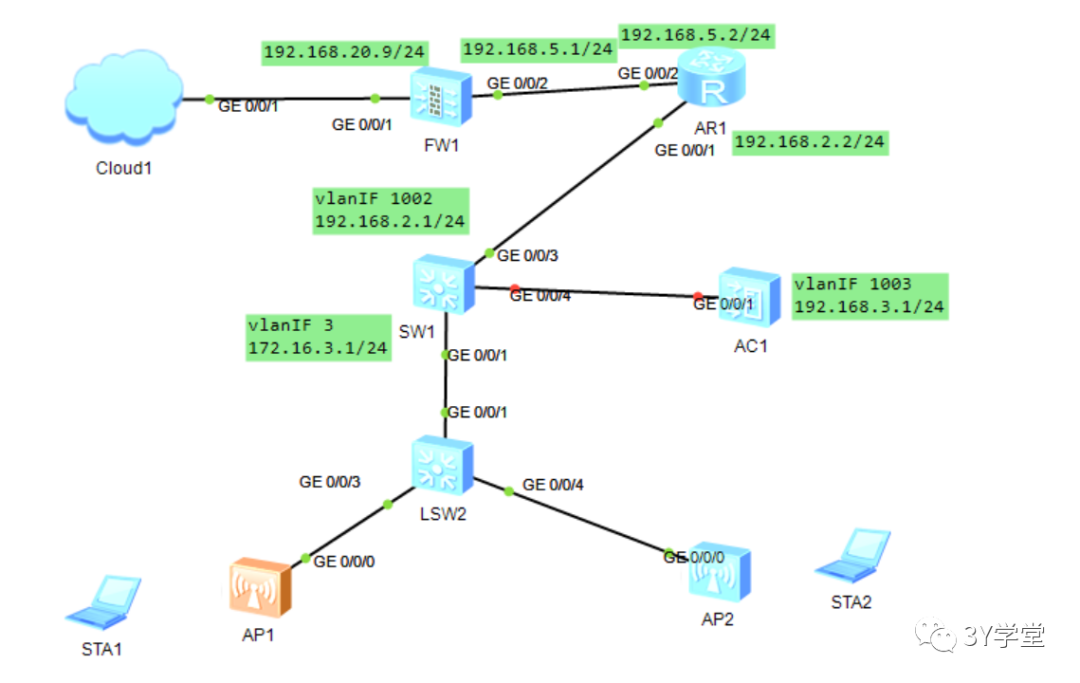

四、網路拓撲圖規劃如下：
敲黑板：WLAN實戰，我這邊只進行了規劃，下一期詳細介紹配置程序，明天開始5月1日放假了！由于個人一些原因，放假期間，停更！節后恢復正常，最后祝大家勞動節快樂，要多運動哦！
如果你沒法簡單地解釋它，說明你還不夠了解它
-end-
