用drawio畫出的E-R圖

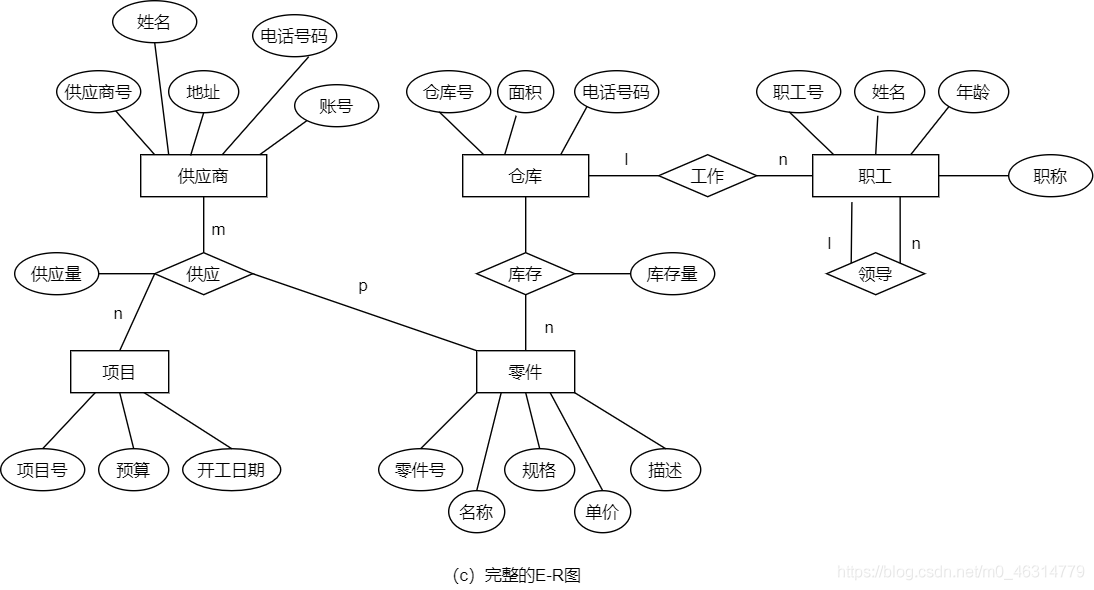

此圖為某個工廠物資管理的概念模型，
物資管理涉及的物體有：
①倉庫：屬性有倉庫號、面積、電話號碼
②零件：屬性有零件號、名稱、規格、單價、描述
③供應商：屬性有供應商號、姓名、地址、電話號碼、賬號
④專案：屬性有專案號、預算、開工日期
⑤職工：屬性有職工號、姓名、年齡、職稱
這些物體之間的聯系如下：
（1） 一個倉庫可以存放多種零件，一種零件可以存放在多個倉庫中，因此倉庫和零件具有多對多的聯系，用庫存量來表示某種零件在某個倉庫中的數量，
（2） 一個倉庫有多個職工當倉庫保管員，一個職工只能在一個倉庫作業，因此倉庫和職工之間是一對多的聯系，
（3） 職工之間具有領導與被領導關系，即倉庫主任領導若干保管員，因此職工物體型中具有一對多的聯系，
（4） 供應商、專案和零件三者之間具有多對多的聯系，即一個供應商可以供給若干專案多種零件，每個專案可以使用不同供應商供應的零件，每種零件可由不同供應商供給，
第七章資料庫設計
- 7.1 資料庫設計概述
- 7.1.1 資料庫設計的特點
- 7.1.2 資料庫設計方法
- 7.1.3 資料庫設計的基本步驟（重點）
- 7.1.4 資料庫設計程序中的各級模式
- 7.2 需求分析
- 7.2.1 需求分析的任務
- 7.2.2 需求分析的方法
- 7.2.3 資料字典
- 7.3 概念結構設計
- 7.3.1 概念模型
- 7.3.2 E-R模型
- 1.物體之間的聯系
7.1 資料庫設計概述
資料庫設計：對于一個給定的應用環境，構造（設計）優化的資料庫邏輯模式和物理結構，據此建立資料庫及其應用系統，使之能夠有效地存盤和管理資料，滿足各種用戶的應用需求，
7.1.1 資料庫設計的特點
資料庫建設的基本規律：三分技術，七分管理，十二分基礎資料
管理
①資料庫建設：專案管理
②應用部門：業務管理
基礎資料
資料的收集、整理、組織和不斷更新

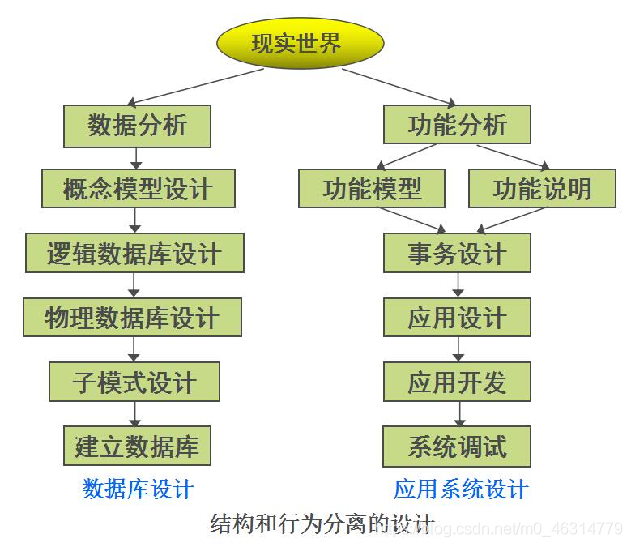

2. 結構（資料）設計和行為（處理）設計相結合
將資料庫結構設計和資料處理設計密切結合
傳統的軟體工程側重行為設計，早期的資料庫設計側重結構設計
7.1.2 資料庫設計方法
大型資料庫設計是涉及多學科的綜合性技術，是一項龐大的工程專案，
要求多方面的知識和技術，主要包括：
①計算機的基礎知識
②軟體工程的原理和方法
③程式設計的方法和技巧
④資料庫的基本知識
⑤資料庫設計技術
⑥應用領域的知識
規范設計法
基本思想：程序迭代和逐步求精
典型方法：
①新奧爾良（New Orleans）方法
②基于E-R模型的資料庫設計方法
③3NF（第三范式）的設計方法
④面向物件的資料庫設計方法
⑤統一建模語言（UML）方法
7.1.3 資料庫設計的基本步驟（重點）

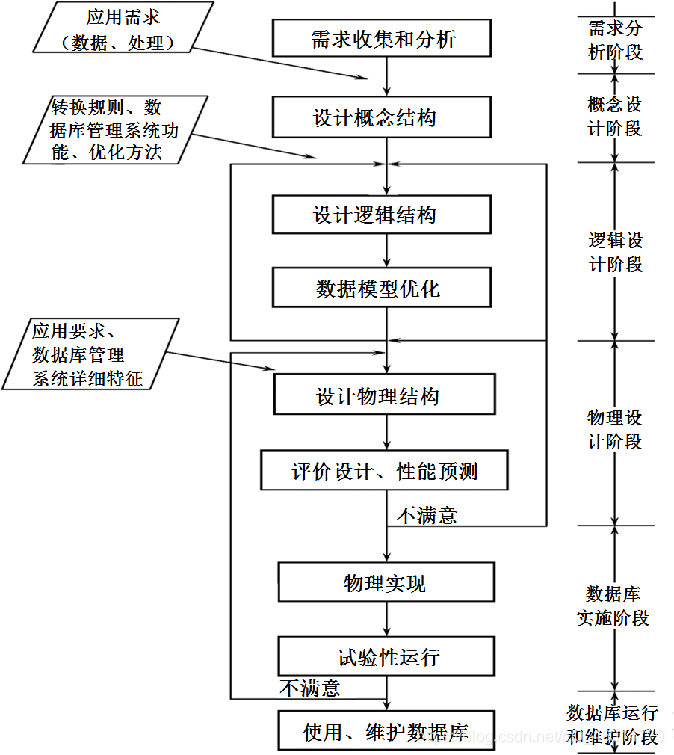

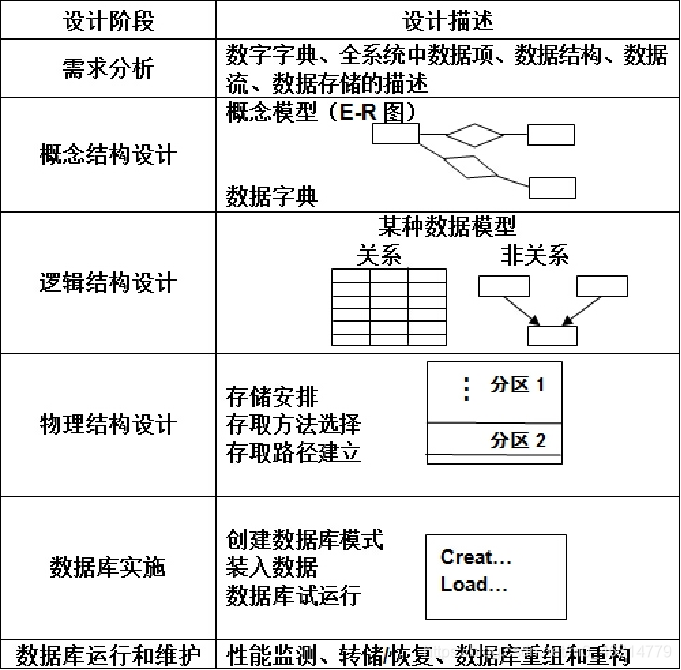

資料庫設計分6個階段：需求分析、概念結構設計、邏輯結構設計、物理結構設計、資料庫實施、資料庫運行和維護
設計一個完善的資料庫應用系統往往是上述6個階段的不斷反復

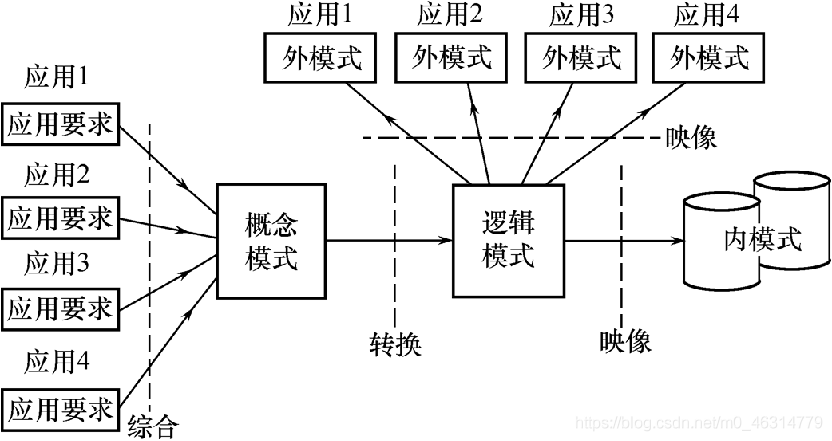

7.1.4 資料庫設計程序中的各級模式
邏輯設計階段：
1.首先將E-R圖轉換成具體的資料庫產品支持的資料模型，如關系模型，
形成資料庫邏輯模式
2.然后根據用戶處理的要求、安全性的考慮，在基本表的基礎上再建立
必要的視圖（View），形成資料的外模式
物理設計階段：
根據資料庫管理系統特點和處理的需要，進行物理存盤安排，建立索引，形成資料庫內模式
7.2 需求分析
7.2.1 需求分析的任務
需求分析就是分析用戶的要求
①調查：要處理的物件（組織、部門、企業等）
②了解：原系統作業概況
③明確：用戶的各種需求
④確定：新系統的功能
⑤考慮：可能的擴充和改變
用戶缺少計算機知識，需求往往不斷變化，設計人員缺少用戶的專業知識，不易理解用戶的真正需求，甚至誤解用戶的需求，所以設計人員必須不斷深入地與用戶進行交流，
7.2.2 需求分析的方法
（1）跟班作業
（2）開調查會
（3）專人介紹
（4）詢問
（5）調查表
（6）查閱記錄

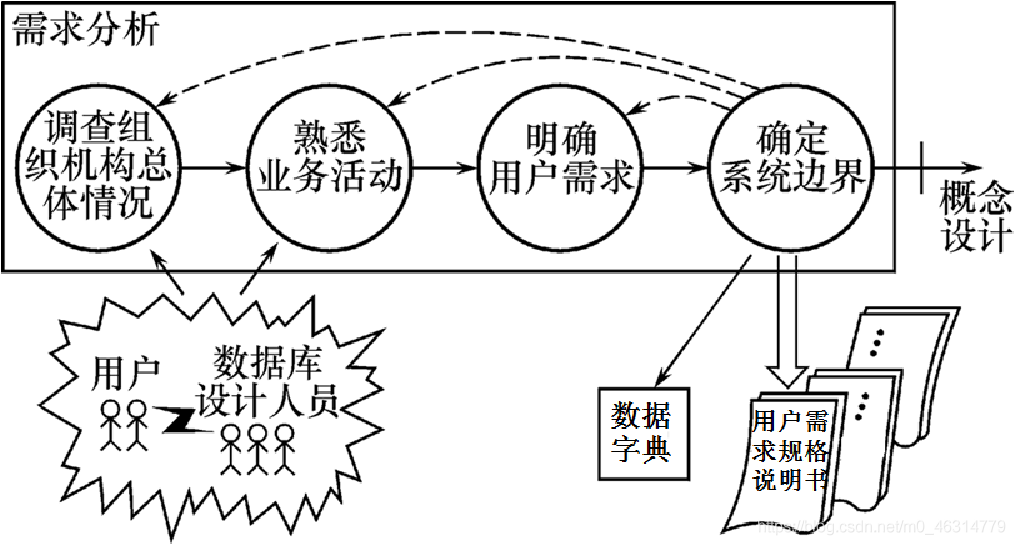

需求分析程序
7.2.3 資料字典
資料字典是關于資料庫中資料的描述，通常包括：
①資料項②資料結構③資料流④資料存盤⑤處理程序
7.3 概念結構設計
7.3.1 概念模型
將需求分析得到的用戶需求抽象為資訊結構（即概念模型）的程序就是概念結構設計，
7.3.2 E-R模型
1.物體之間的聯系
（1）兩個物體型之間的聯系：
①一對一聯系（1∶1）：如果對于物體集A中的每一個物體，物體集B中至多有一個（也可以沒有）物體與之聯系，反之亦然，則稱物體集A與物體集B具有一對一聯系，記為1∶1，
②一對多聯系（1∶n）：如果對于物體集A中的每一個物體，物體集B中有n個物體（n≥0）與之聯系，反之，對于物體集B中的每一個物體，物體集A中至多只有一個物體與之聯系，則稱物體集A與物體集B有一對多聯系，記為1∶n，
③多對多聯系（m∶n）：如果對于物體集A中的每一個物體，物體集B中有n個物體（n≥0）與之聯系，反之，對于物體集B中的每一個物體，物體集A中也有m個物體（m≥0）與之聯系，則稱物體集A與物體集B具有多對多聯系，記為m∶n，

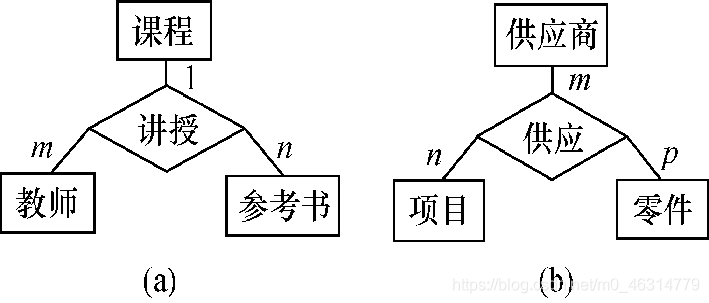

（2）兩個以上的物體型之間的聯系
兩個以上的物體型之間也存在著一對一、一對多、多對多聯系，
對于課程、教師與參考書3個物體型，
如果一門課程可以有若干個教師講授，使用若干本參考書，
而每一個教師只講授一門課程，每一本參考書只供一門課程使用，
則課程與教師、參考書之間的聯系是一對多的，如圖所示，
（3）單個物體型內的聯系
同一個物體集內的各物體之間也可以存在一對一、一對多、多對多的聯系
例如，職工物體型內部具有領導與被領導的聯系，
即某一職工（干部）“領導”若干名職工，
而一個職工僅被另外一個職工直接領導，因此這是一對多的聯系，
如圖所示，
2. E-R圖
E-R圖提供了表示物體型、屬性和聯系的方法：
物體型：用矩形表示，矩形框內寫明物體名，
屬性：用橢圓形表示，用無向邊與相應的物體型連接，
聯系：用菱形表示，菱形框內寫明聯系名，并用無向邊分別與有關物體型連接起來，同時在無向邊旁標上聯系的型別（1∶1，1∶n或m∶n），
聯系可以具有屬性
