序言
Veach大佬的博士論文是渲染領域的一篇經典之作，雖然這篇文章發表于20多年前，但直到今天，仍有不少新文章在參考，Veach在文章中詳細推演了路徑追蹤，雙向路徑追蹤，多重重要性采樣等基于物理渲染領域的核心技術，并給出了簡潔的實作思路，
雙向路徑追蹤
原理
前置的路徑追蹤原理本文就不多說了，網上相關的博客一大堆，

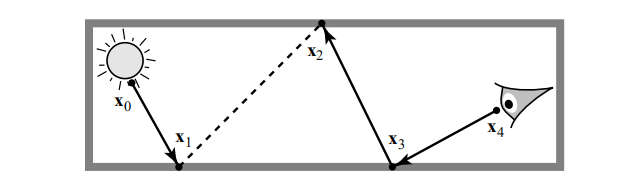

雙向路徑追蹤分別從螢屏和光源各自追蹤一條子路徑，例如上圖中路徑\(x_0 x_1\)就是從光源追蹤的一條子路徑，我們稱之為“光源子路徑”(light-subpath)，同理，路徑\(x_4 x_3 x_2\)是“視線子路徑”(eye-subpath)，虛線表示“陰影路徑”(shadow-path)，如果陰影路徑沒有被任何物體遮擋，那么我們稱\(x_1\)和\(x_2\)可見，即路徑\(x_0 x_1 ... x_4\)是從光源到螢屏的一條可行的路徑，

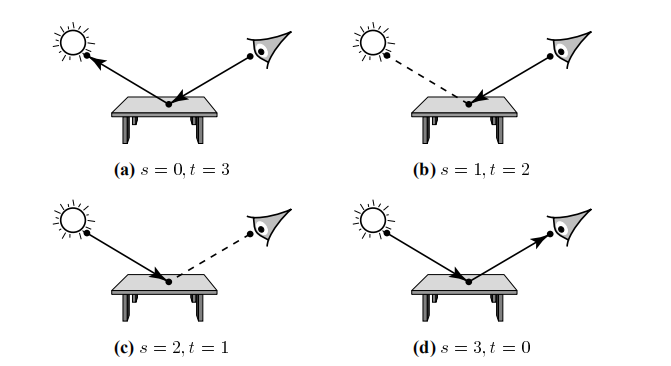

而對于一條可行的路徑，光源子路徑和視線子路徑是可以人為劃分的，如上圖，對于一條長為2的路徑，有4種不同的劃分方式，根據s、t的不同，我們將子路徑對記為\(\bar{x}_{s,t}\)，
有意思的地方在于，對于一對比較長的子路徑對（例如之前的路徑\(x_0 x_1 ... x_4\)，或者表示為\(\bar{x}_{2,3}\)）,沒有必要一定選擇\(x_1 x_2\)作為陰影路徑，也可以選擇\(x_1 x_3\)，這樣就生成了新的子路徑對\(\bar{x}_{2,2}\)，同理，我們可以復用這些點產生多組不同的子路徑對，而這些子路徑對都會對像素的顯示產生貢獻，根據多重重要性采樣原則，對其進行加權平均，即可得到最終的像素值，
其中\(f_r(\bar{x}_{s,t})\)是路徑中每個點的BSDF的乘積，而\(p_{s,t}(\bar{x}_{s,t})\)則表示選擇出這條路徑的概率密度，由于在路徑上每個點選擇下一個方向是相互獨立的，所以這個值也可以用每個點處對應方向的概率密度之積表示（陰影路徑是特殊情況，之后會有分析），\(w_{s,t}(\bar{x}_{s,t})\)則是和路徑相關的權重值，權重值會有不同的選擇策略，
計算
我們記：
\[C_{s,t}^*=\frac{f_r(\bar{x}_{s,t})}{p_{s,t}(\bar{x}_{s,t})} \]那么有：
\[F=\sum_{s\ge0}\sum_{t\ge0}w_{s,t}C_{s,t}^* \]根據以上分析，不難看出\(C_{s,t}^*\)可以寫成如下形式
\[C_{s,t}^*=\alpha_s^Lc_{s,t}\alpha_t^E \]其中\(\alpha_s^L\)只與光源子路徑有關，\(\alpha_t^E\)只與視線子路徑有關，\(c_{s,t}\)只與陰影路徑有關，同時也可以遞進的算出\(\alpha_i^L\)和\(\alpha_j^E\)，下面以路徑\(y_0y_1...y_{s-1}z_{t-1}...z_1z_0\)為例：
\[\begin{align*} \alpha_0^L&=1\\ \alpha_1^L&=\frac{L_e(y_0)}{P_A(y_0)}\\ \alpha_i^L&=\frac{f_s(y_{i-3}\to y_{i-2}\to y_{i-1})}{Pdf(y_{i-2}\to y_{i-1})}\alpha_{i-1}^L,\text{for }i\ge 2 \end{align*} \]同理有：
\[\begin{align*} \alpha_0^E&=1\\ \alpha_1^E&=\frac{W_e(z_0)}{P_A(z_0)}\\ \alpha_i^E&=\frac{f_s(z_{i-1}\to z_{i-2}\to z_{i-3})}{Pdf(z_{i-2}\to z_{i-1})}\alpha_{i-1}^E,\text{for }i\ge 2 \end{align*} \]其中\(L_e\)表示光源的自發光，\(W_e\)表示攝像機類似于光源發光的一種屬性（我暫且設定為1），\(P_A(y_0)\)表示在光源面上取到點\(y_0\)的概率，\(P_A(z_0)\)同理，
\[\begin{align*} c_{0,t}&=L_e(z_{t-1}\to z_{t-2})\\ c_{s,0}&=W_e(y_{s-2}\to y_{s-1})\\ c_{s,t}&=f_s(y_{s-2}\to y_{s-1}\to z_{t-1})G(y_{s-1}\to z_{t-1})f_s(y_{s-1}\to z_{t-1}\to z_{t-2}),\text{for }s,t>0 \end{align*} \]至此，我們已經完成了\(C_{s,t}^*\)的計算，接下來我們計算\(w_{s,t}\)，無論使用哪一種權重策略，我們都要計算如下值：
\[p_i=p_{i,s+t-i}(\bar{x}_{s,t}) \]以\(\beta=2\)的指數啟發式平衡為例子：
\[w_{s,t}=\frac{p_s^2}{\sum_i p_i^2}=\frac{1}{\sum_i (\frac{p_i}{p_s})^2} \]所以事實上我們只用計算\(p_i\)相對于\(p_s\)的值就好了，然而\(p_i\)和\(p_{i+1}\)之間的關系我們很容易得到，這兩者之間唯一的區別就是\(x_i\)這個點是如何得到的，對于\(p_i\)，它屬于視線子路徑；對于\(p_{i+1}\)，它屬于光源子路徑，其他的點的生成方法沒有區別，所以可以得到以下關系：
\[\begin{align*} \frac{p_1}{p_0}&=\frac{P_A(x_0)}{Pdf(x_1\to x_0)G(x_1\to x_0)}\\ \frac{p_{i+1}}{p_i}&=\frac{Pdf(x_{i-1}\to x_i)G(x_{i-1}\to x_i)}{Pdf(x_{i+1}\to x_i)G(x_{i+1}\to x_i)}\\ \frac{p_{s+t}}{p_{s+t-1}}&=\frac{Pdf(x_{s+t-2}\to x_{s+t-1})G(x_{s+t-2}\to x_{s+t-1})}{P_A(x_{s+t-1})} \end{align*} \]這樣一來，我們就能計算出最終的像素值了，
實作細節
（等待更新）
