原理
基于MAC地址劃分VLAN只處理Untagged資料幀，這里VLAN指的是單層VLAN，只有收到的資料幀中原來沒有VLAN標簽才可以根據交換機所配置的MAC地址與VLAN ID映射關系，
交換機在基于MAC地址劃分VLAN后，接收某個MAC地址傳輸過來的Untagged資料幀，會根據MAC地址和VLAN ID的映射表給Untagged資料幀添加對應的VLAN標簽，
另外，基于MAC地址劃分VLAN僅可在Hybrid端上進行，這樣一來可以使得該劃分方式主要針對終端用戶設備，而非針對其他網路設備，
步驟

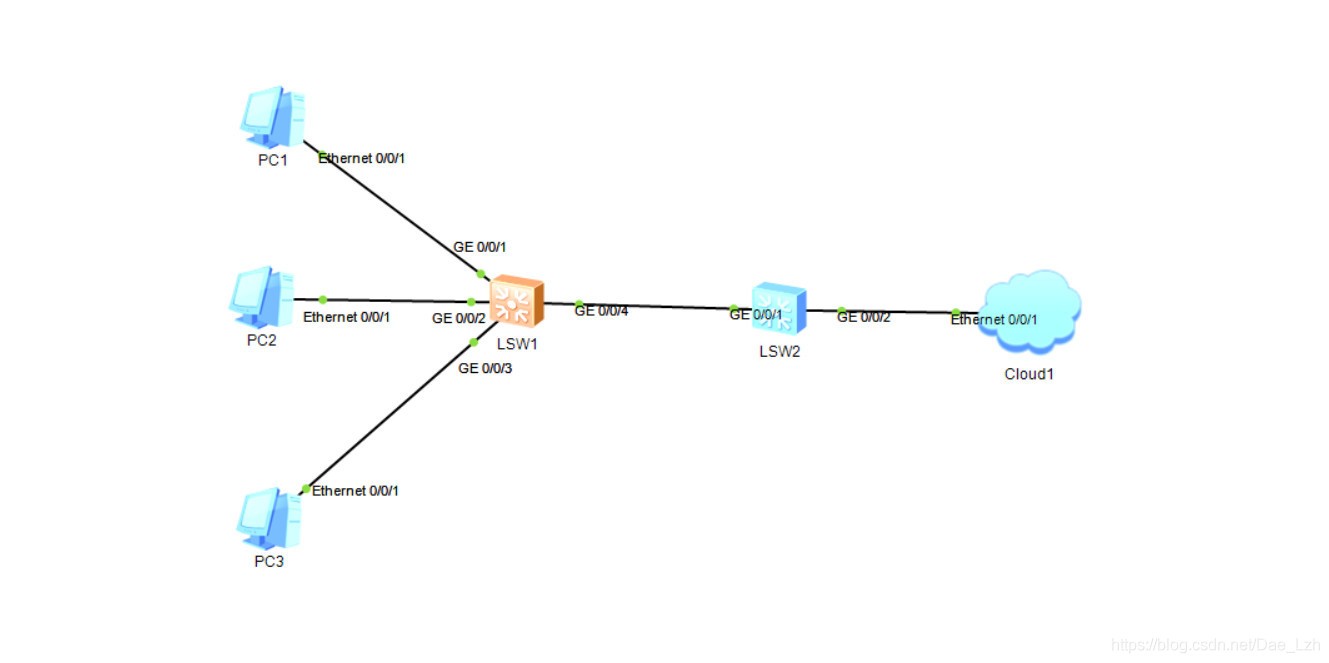

1、打開eNSP，新建拓撲，如圖所示

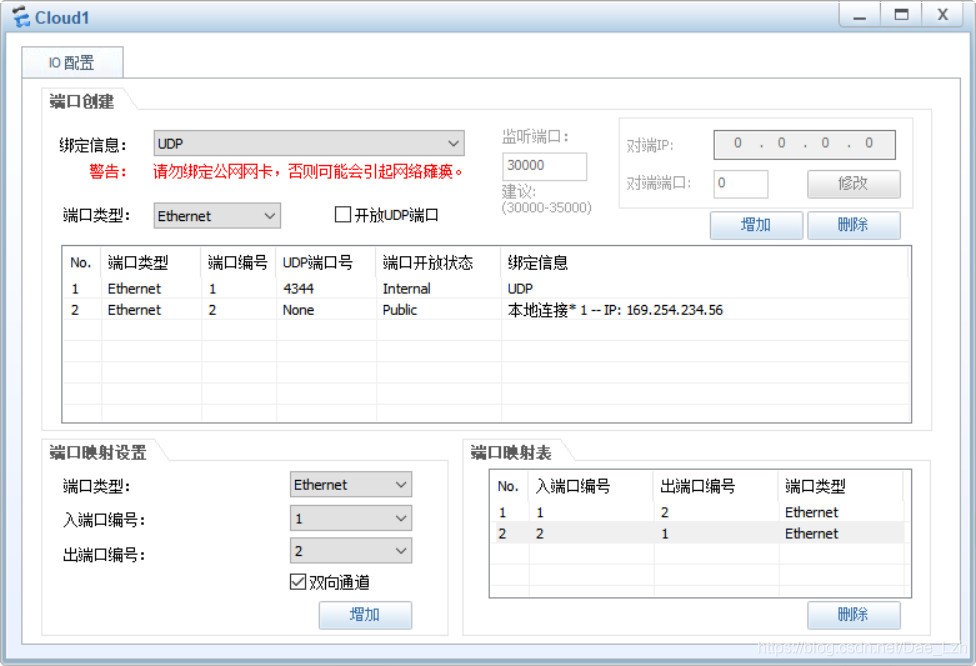

Cloud1 的配置：至少需要分別添加一個系結資訊為UDP和本地連接的埠，并在下面給兩個埠建立雙向通道，才能將Cloud 與 交換機連接
2、啟動設備，雙擊LSW2交換機，進行命令列配置，建立PC的MAC地址與VLAN的映射表
<Huawei>system-view
[Huawei]sysname LSW2
[LSW2]vlan 10
[LSW2-vlan10]mac-vlan mac-address 5489-98B1-77B2
[LSW2-vlan10]mac-vlan mac-address 5489-988D-53EF
[LSW2-vlan10]mac-vlan mac-address 5489-98D1-108E
[LSW2-vlan10]quit
3、配置介面加入的VLAN
[LSW2]interface GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1]port hybrid untagged vlan 10
[LSW2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[LSW2-GigabitEthernet0/0/2]port hybrid tagged vlan 10
[Huawei-GigabitEthernet0/0/2] User interface con0 is available //自動提示
4、雙擊LSW1交換機，開啟基于MAC地址劃分VLAN功能
<Huawei>system-view
[Huawei]sysname LSW1
[LSW1]interface GigabitEthernet 0/0/4
[LSW1-GigabitEthernet0/0/4]mac-vlan enable
Info: This operation may take a few seconds. Please wait for a moment...done. //啟動成功提示
5、至此，基于MAC劃分VLAN配置完成，
通過以上配置就可以實作三個PC主機成功訪問網路，并在連接LSW1埠上的計算機換成其他PC時不能訪問，因為MAC地址（物理地址）被更換，在LSW2上沒有配置對應的MAC地址與VLAN的映射表，提高了網路安全性能，
