六位八段數碼管
實作000000~FFFFFF的顯示，每個時間間隔為0.5s，

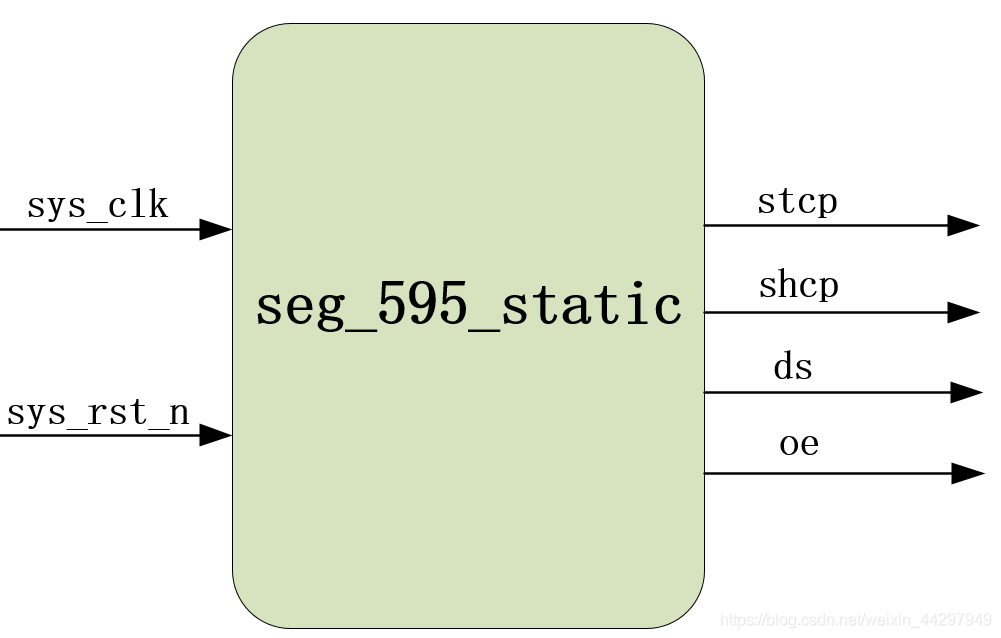

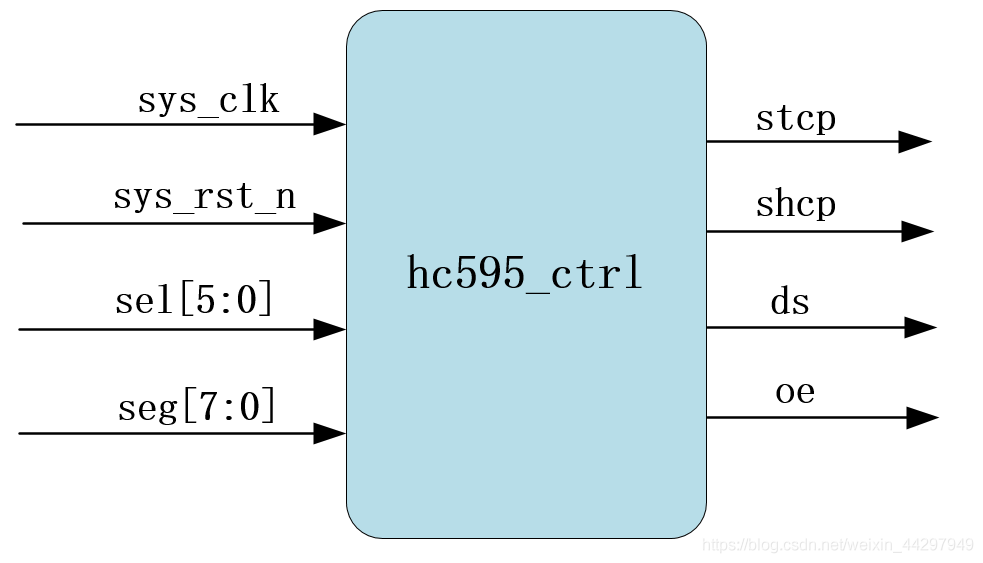

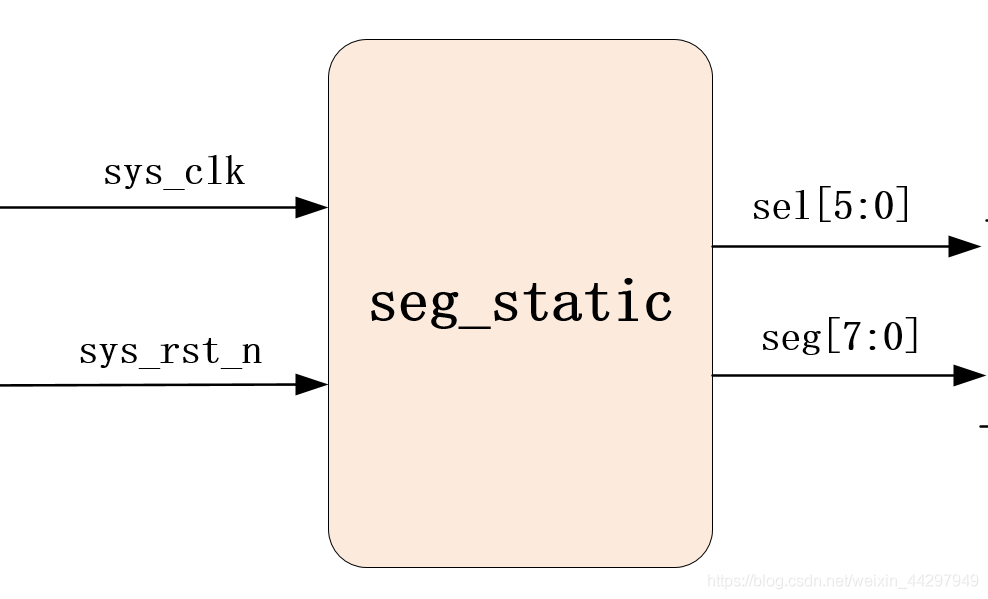

首先繪制三個區域的模塊，

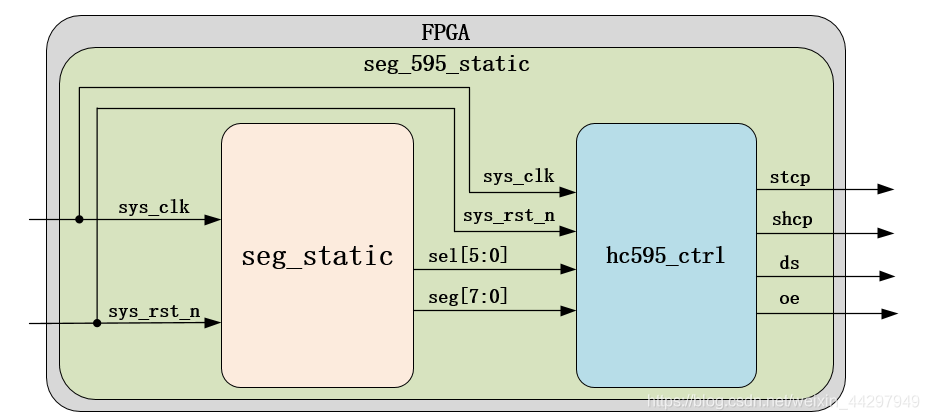

接著繪制整體的頂層模塊，

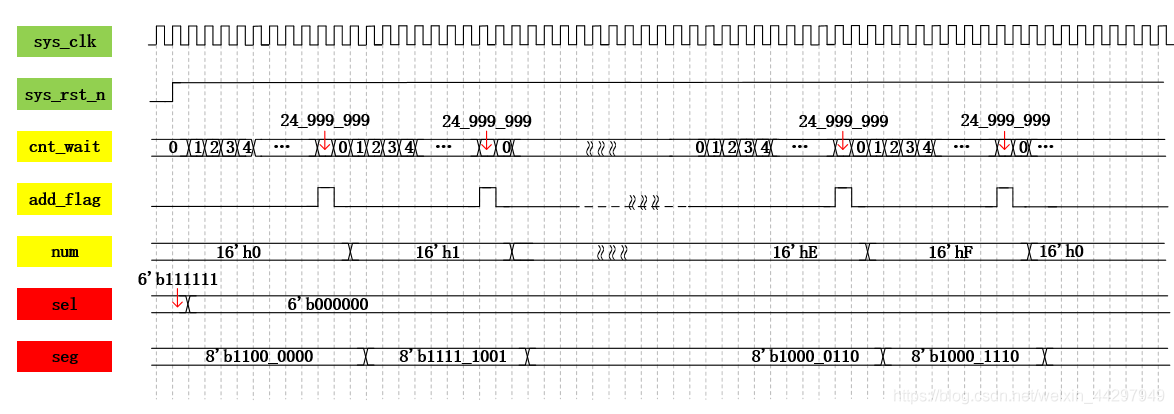

然后畫出波形圖，
根據時序圖撰寫程式，
`timescale 1ns/1ns
module seg_static
(
input wire sys_clk , //系統時鐘，頻率50MHz
input wire sys_rst_n , //復位信號，低電平有效
output reg [5:0] sel , //數碼管位選信號
output reg [7:0] seg //數碼管段選信號
);
//parameter define
parameter CNT_WAIT_MAX = 25'd24_999_999; //計數器最大值（0.5s）
//十六進制數顯示編碼
parameter SEG_0 = 8'b1100_0000, SEG_1 = 8'b1111_1001,
SEG_2 = 8'b1010_0100, SEG_3 = 8'b1011_0000,
SEG_4 = 8'b1001_1001, SEG_5 = 8'b1001_0010,
SEG_6 = 8'b1000_0010, SEG_7 = 8'b1111_1000,
SEG_8 = 8'b1000_0000, SEG_9 = 8'b1001_0000,
SEG_A = 8'b1000_1000, SEG_B = 8'b1000_0011,
SEG_C = 8'b1100_0110, SEG_D = 8'b1010_0001,
SEG_E = 8'b1000_0110, SEG_F = 8'b1000_1110;
parameter IDLE = 8'b1111_1111; //不顯示狀態
//reg define
reg add_flag ; //數碼管數值+1標志信號
reg [24:0] cnt_wait ; //時鐘分頻計數器
reg [3:0] num ; //數碼管顯示的十六進制數
//cnt_wait：0.5秒計數
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_wait <= 25'd0;
else if(cnt_wait == CNT_WAIT_MAX)
cnt_wait <= 25'd0;
else
cnt_wait <= cnt_wait + 1'b1;
//add_flag:0.5s拉高一個標志信號
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
add_flag <= 1'b0;
else if(cnt_wait == CNT_WAIT_MAX)
add_flag <= 1'b1;
else
add_flag <= 1'b0;
//num：從 4'h0 加到 4'hf 回圈
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
num <= 4'd0;
else if(add_flag == 1'b1)
num <= num + 1'b1;
else
num <= num;
//sel：選中六個數碼管
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
sel <= 6'b000000;
else
sel <= 6'b111111;
//給要顯示的值編碼
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
seg <= IDLE;
else case(num)
4'd0: seg <= SEG_0;
4'd1: seg <= SEG_1;
4'd2: seg <= SEG_2;
4'd3: seg <= SEG_3;
4'd4: seg <= SEG_4;
4'd5: seg <= SEG_5;
4'd6: seg <= SEG_6;
4'd7: seg <= SEG_7;
4'd8: seg <= SEG_8;
4'd9: seg <= SEG_9;
4'd10: seg <= SEG_A;
4'd11: seg <= SEG_B;
4'd12: seg <= SEG_C;
4'd13: seg <= SEG_D;
4'd14: seg <= SEG_E;
4'd15: seg <= SEG_F;
default:seg <= IDLE ; //閑置狀態，不顯示
endcase
endmodule
