前言

本次實驗將使用思科模擬器Cisco Packet Tracer來完成路由器配置的實驗，將通過幾個例子來講述，

實驗

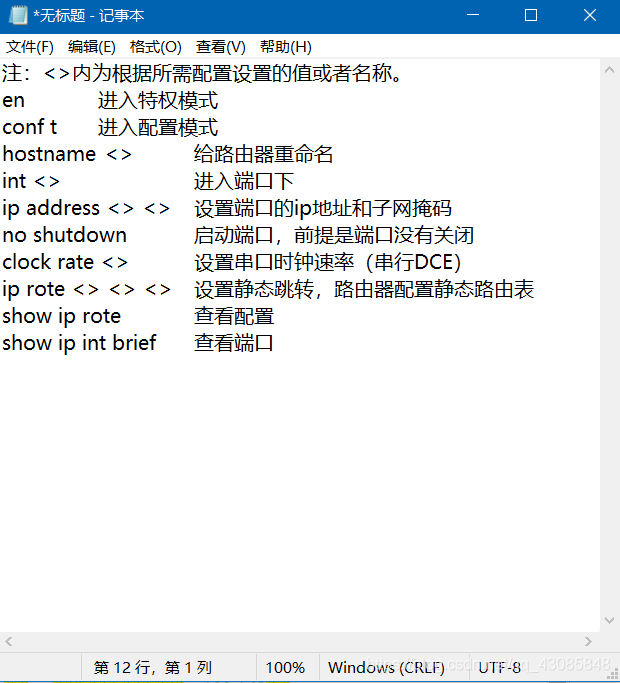

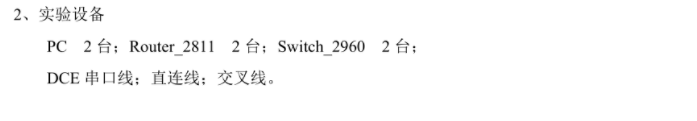

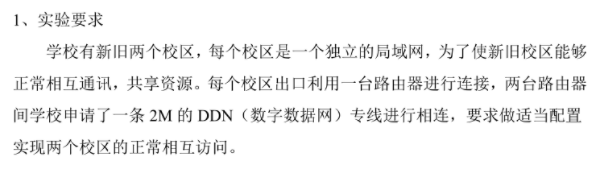

例、使用以下設備完成兩個校區的相互通訊，共享資源，每個校區利用一臺路由器進行連接，且兩臺路由器間有一條2M的數字資料網(DDN)專線進行連接兩個校區，要求做適當配置實作兩個校區的正常相互訪問，

操作步驟：

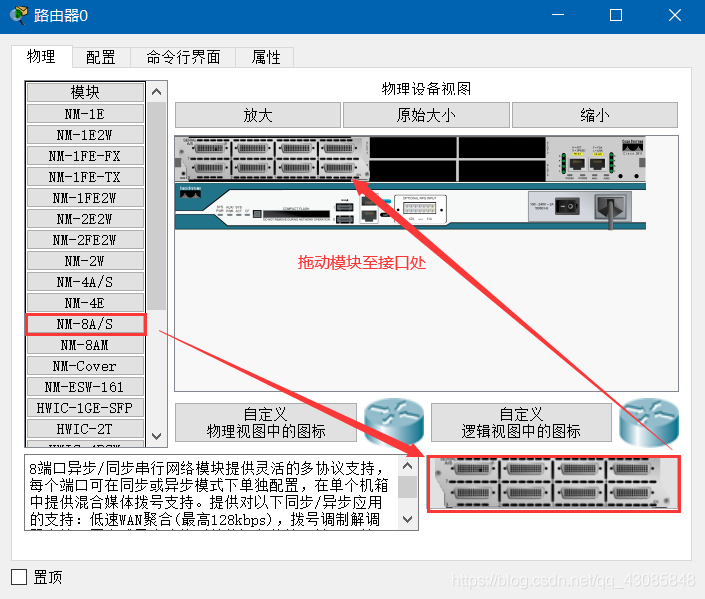

1、路由器串口的添加

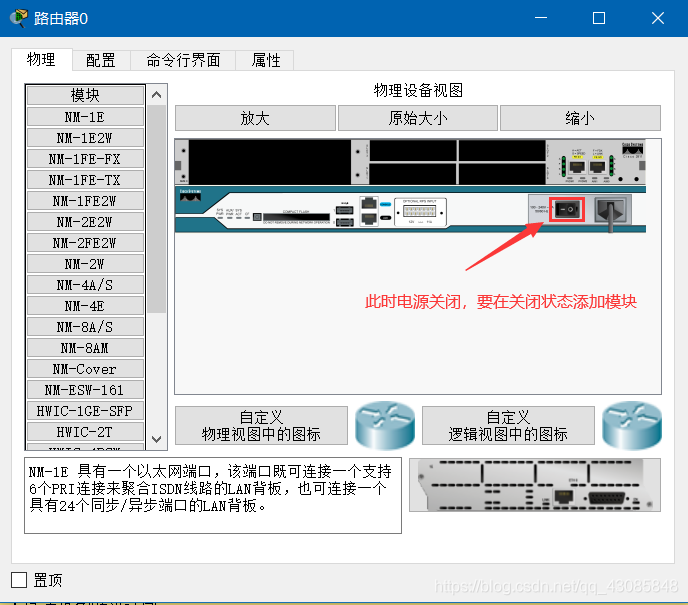

（1）放置兩臺Router_2811路由器，點擊路由器Router0的電源鍵使其關閉（綠燈熄滅），

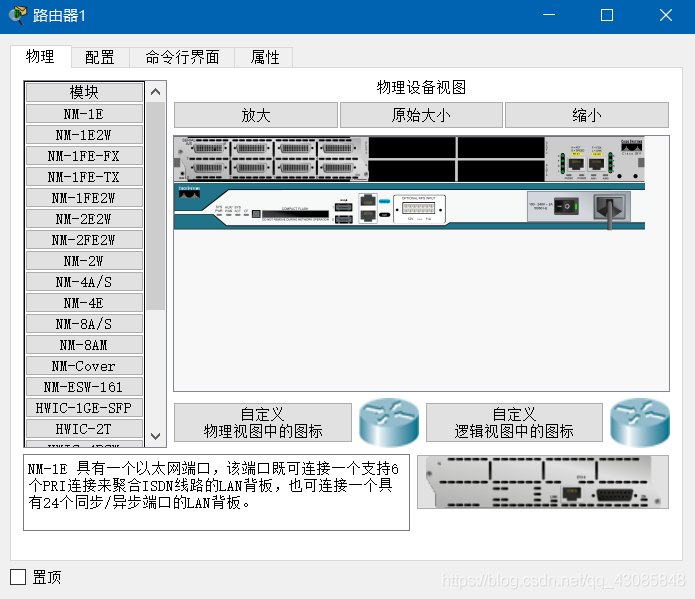

（2）拖動路由器Router0頁面左邊的模塊NM-8A/S至路由器的串口上，然后再打開電源，即添加完成，

（3）另一個路由器Router1的操作同Router0，

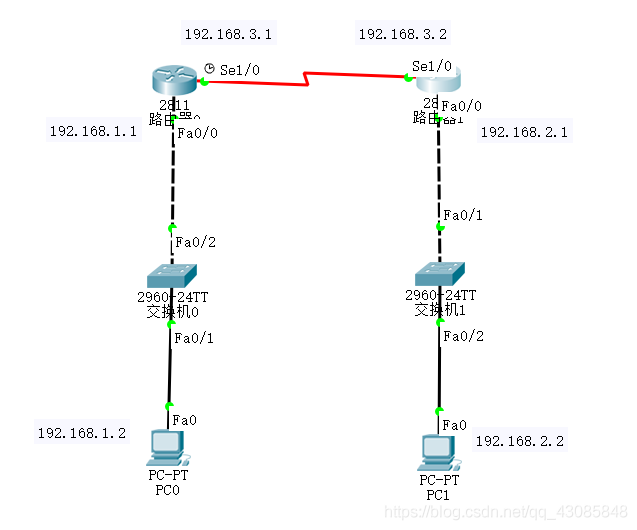

2、繪制拓撲圖連線

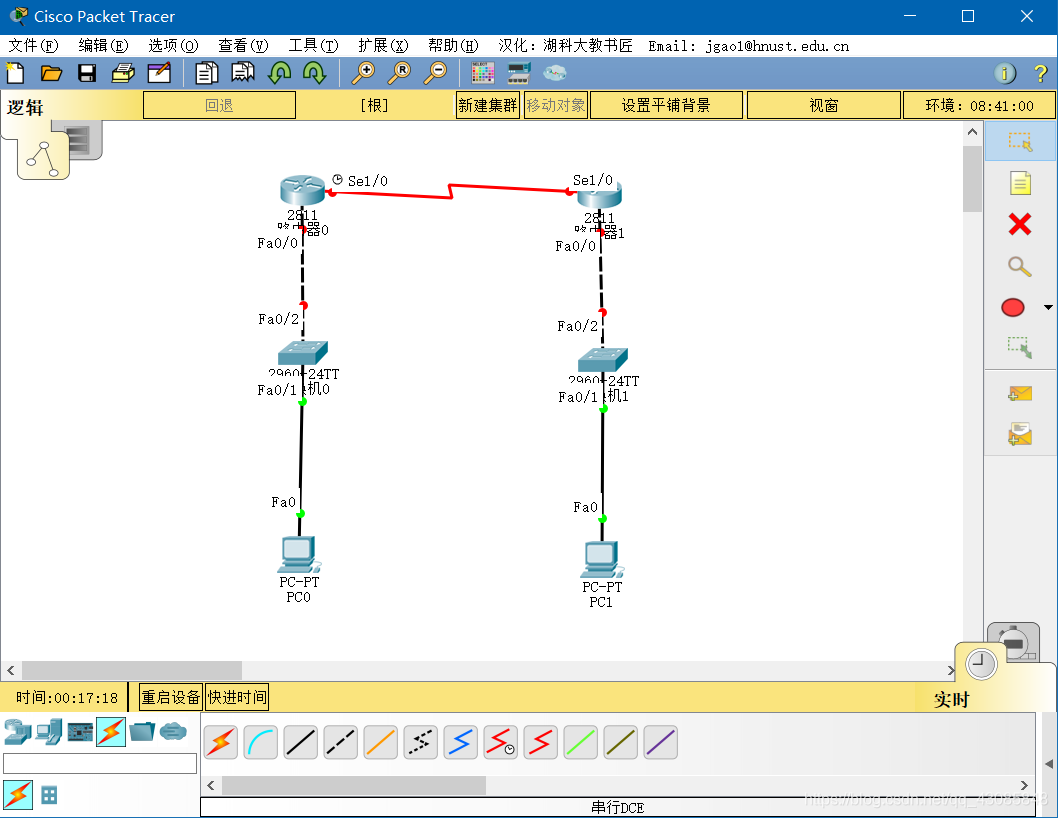

放置路由器、交換機及兩個PC機，PC機與交換機間使用銅直連線，交換機與路由器間使用銅交叉線，兩個路由器間使用串行DCE，即帶時鐘的線，

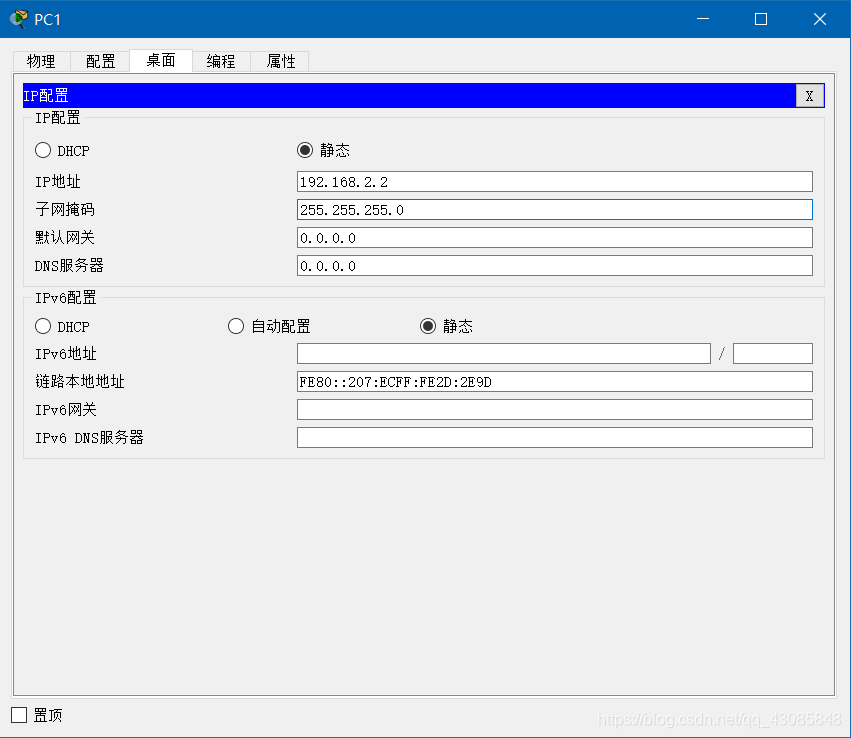

3、設定PC機的IP地址

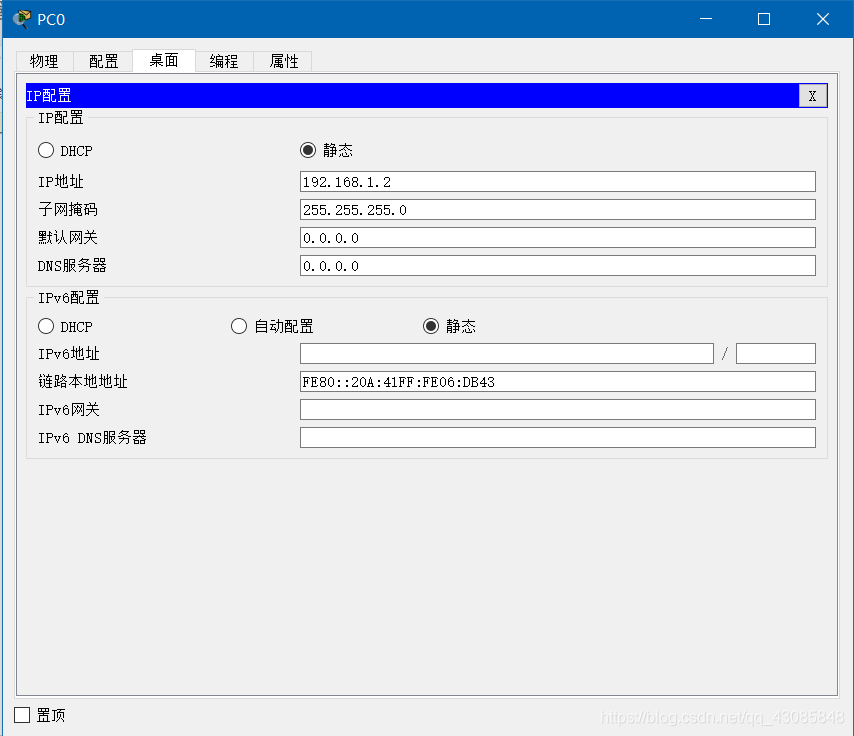

點擊PC，選擇桌面——IP地址配置，分別設定其IP地址及子網掩碼為（192.168.1.2 255.255.255.0）、（192.168.2.2 255.255.255.0），

4、測驗連通性

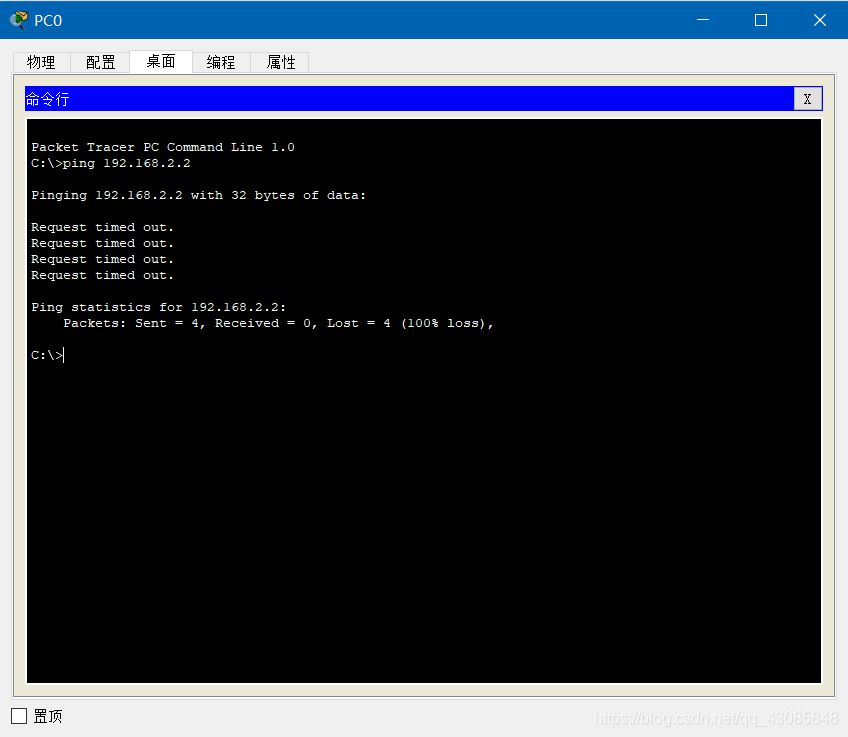

我們測驗一下此時PC0與PC1的連通性，發現請求超時，無法連通，

5、配置第一個路由器Router0

（1）配置路由器的名字

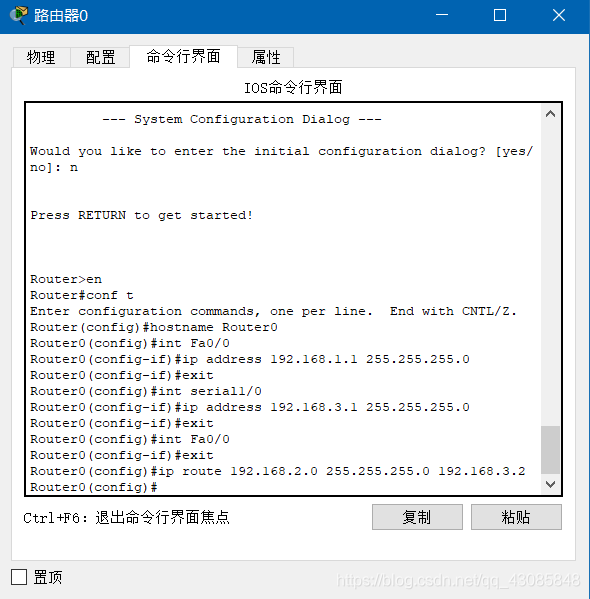

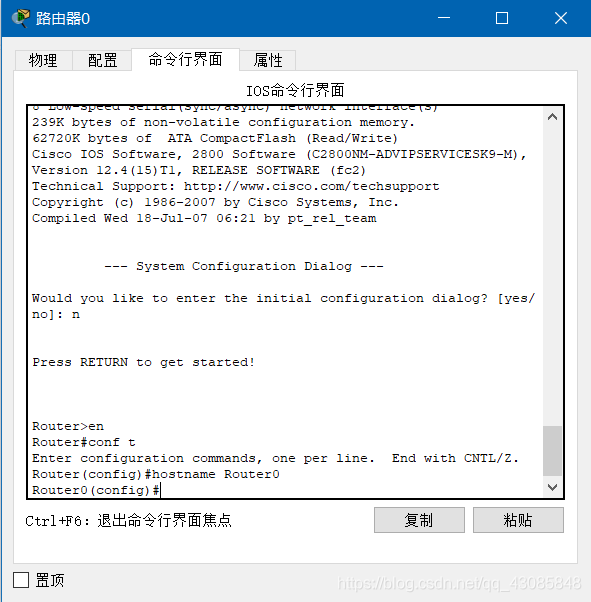

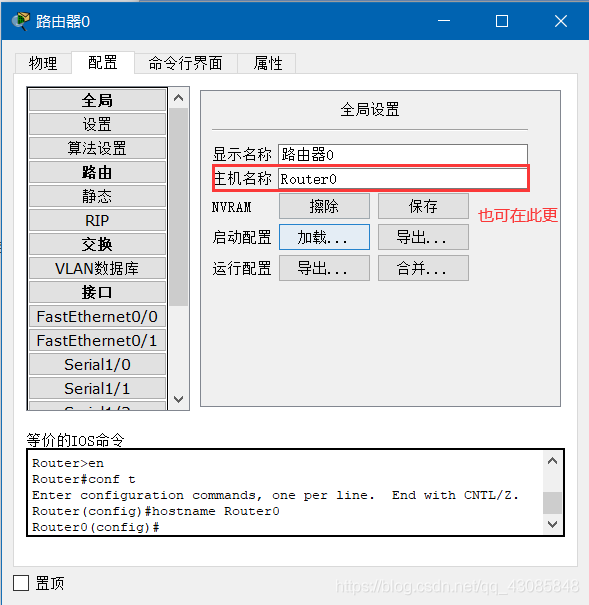

打開路由器0的命令列頁面，進入全域模式，再依次進入特權模式、配置模式，然后在#hostname后面輸入要修改的路由器名字，（以Router0為例）如下：

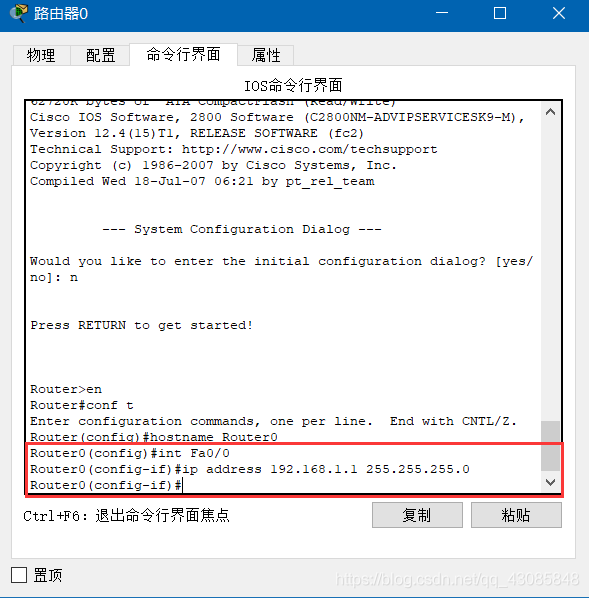

（2）設定路由器埠的IP地址

在介面配置模式下，設定路由器埠Fa0/0的IP地址，先要#int <介面>選擇要配置的介面名稱，然后#ip address <> <>設定路由器埠Fa0/0的IP地址及子網編碼，

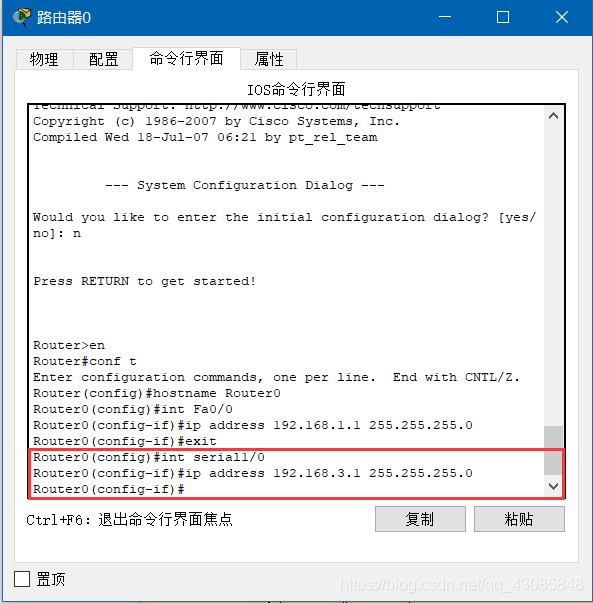

配置介面serial1/0的ip地址和子網掩碼，

（3）配置靜態路由（配置路由表）

在全域模式Router(config)#下，為路由器Router0配置靜態路由，Router(config)#ip route <> <> <>，在route后面接網路編號、子網掩碼、轉發路由器的ip地址，

這里為：192.168.2.0 255.255.255.0 192.168.3.2

6、配置第二個路由器Router1

（1）配置路由器的名字

打開路由器1的命令列頁面，進入全域模式，再依次進入特權模式、配置模式，然后在#hostname后面輸入要修改的路由器名字為Router1，

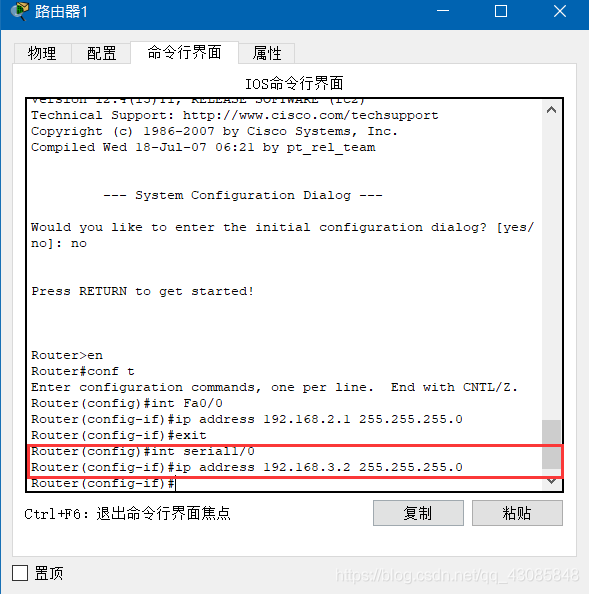

（2）設定路由器埠的IP地址

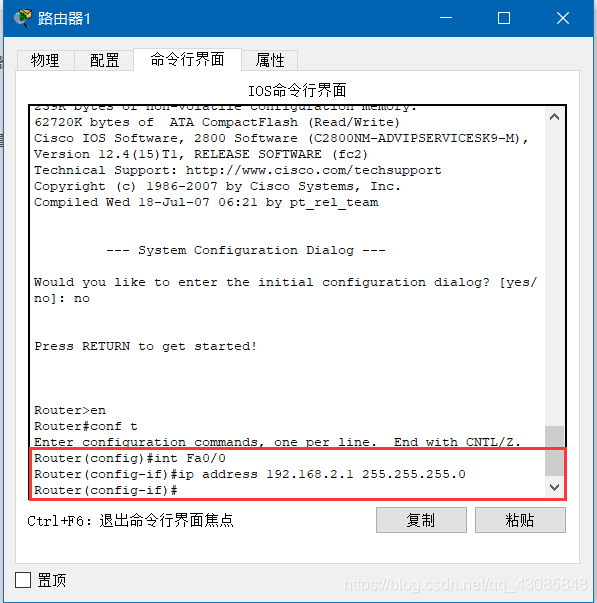

在介面配置模式下，設定路由器埠Fa0/0的IP地址，先要#int <介面>選擇要配置的介面名稱，然后#ip address <> <>設定路由器埠Fa0/0的IP地址及子網編碼，

配置介面serial1/0的ip地址和子網掩碼，

（3）配置靜態路由（配置路由表）

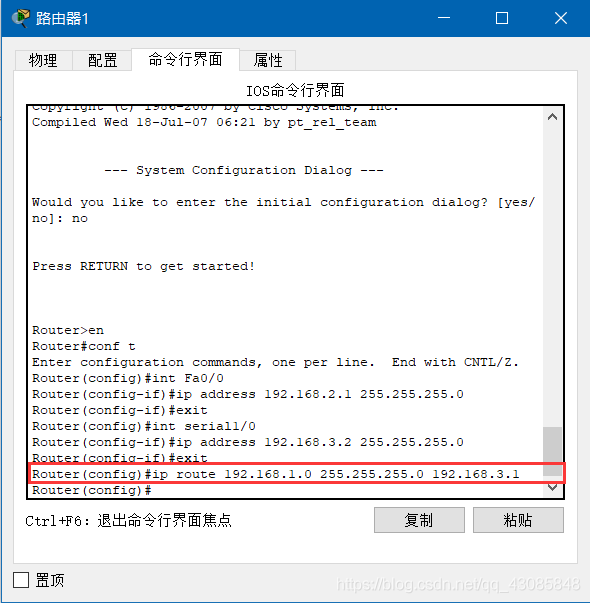

在全域模式Router(config)#下，為路由器Router0配置靜態路由，Router(config)#ip route <> <> <>，在route后面接網路編號、子網掩碼、轉發路由器的ip地址，

這里即為192.168.1.0 255.255.255.0 192.168.3.1

7、打開Router0和Router1的埠

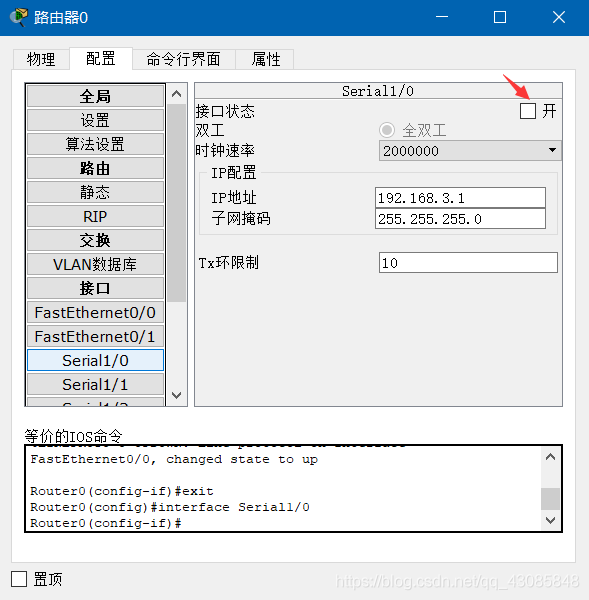

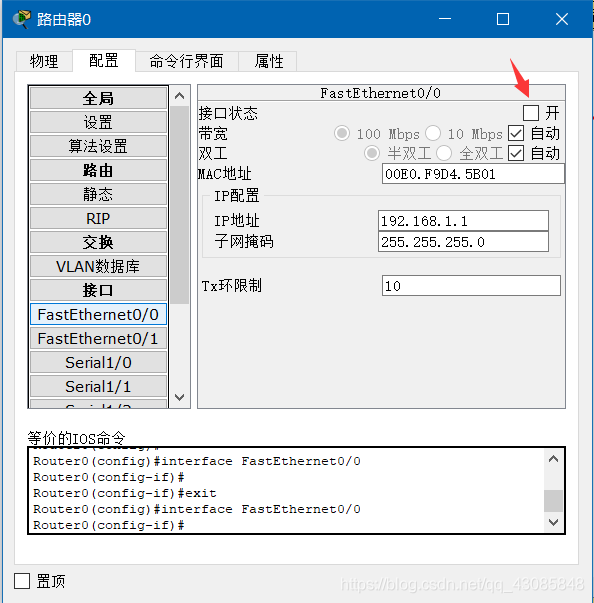

分別點擊兩個路由器的Fa0/0、serial1/0埠，（以Router0為例）如下：

8、設定埠serial1/0的時鐘頻率

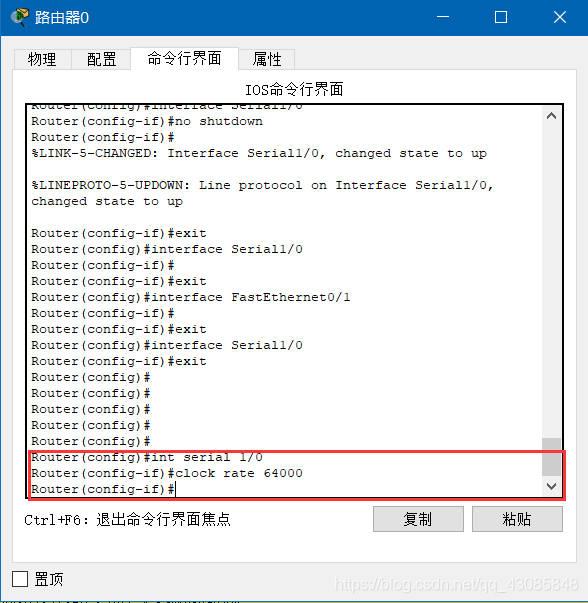

在命令頁面輸入#clock rate <>，這里設定為64000，（以Router0為例）如下：

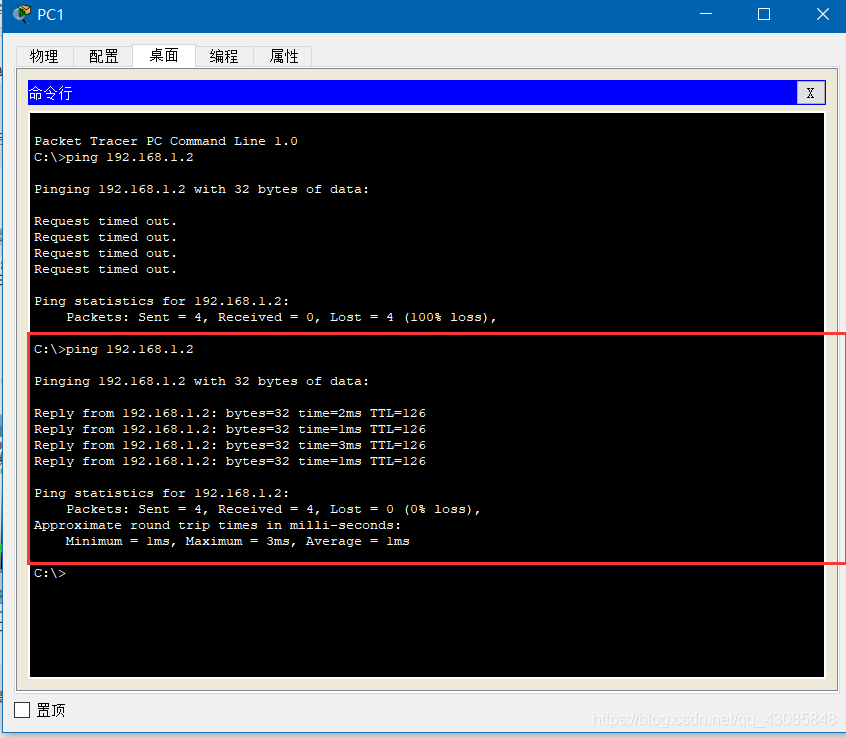

9、測驗連通性

通過上面幾步后，我們發現拓撲圖已經連通，現在測驗兩臺PC的連通性，

點擊PC1進入命令提示符：
