摘要

上次利用STM32單片機實作連接OneNET并支持Siri語音助手控制的功能，這次利用ESP-01S實作Siri遠程控制燈開關和獲取溫濕度資料，

本段代碼支持ESP8266系列的01、01S模塊甚至12E、12F系列模塊，如果使用的是12系列的話還支持深度睡眠喚醒功能，

步驟簡述

OneNET注冊和創建產品和設備

安裝Arduino開發環境和必要的庫

ESP-01S編程和下載

iOS快捷指令撰寫

點亮和關閉一個燈

查詢DHT11溫濕度

設計步驟

1、OneNET注冊和創建產品和設備

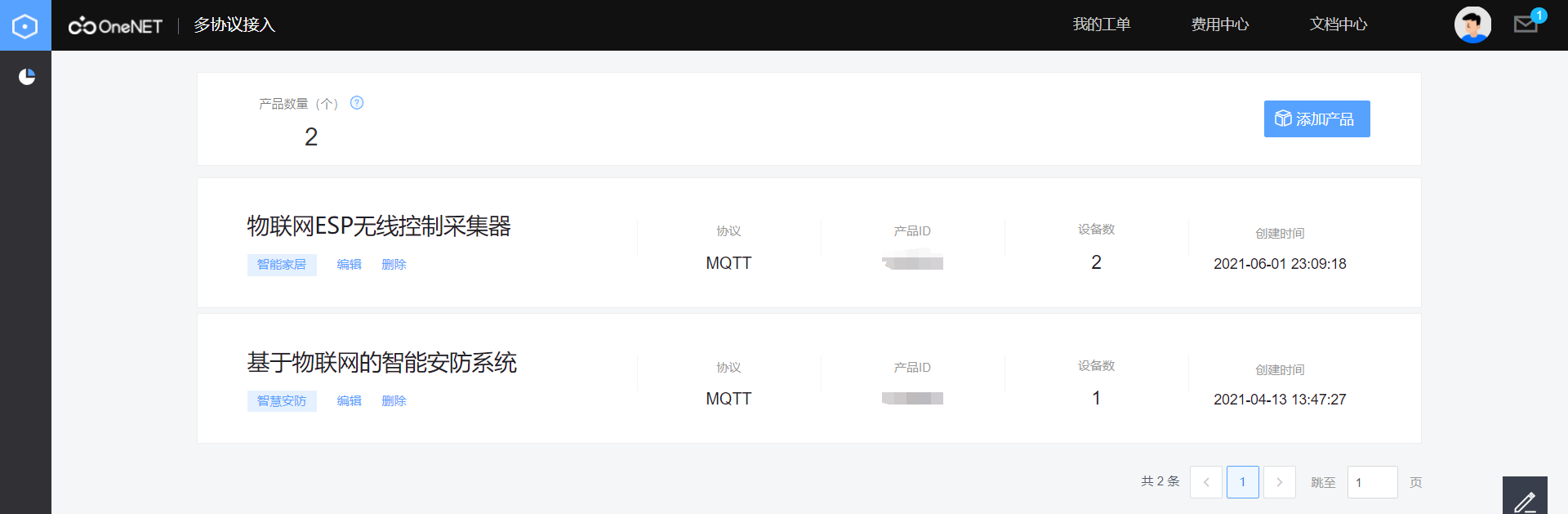

在中國移動OneNET物聯網平臺注冊并創建多協議接入產品，然后創建一個設備，并記下產品ID、設備ID、Api-Key、鑒權資訊等必要資訊；

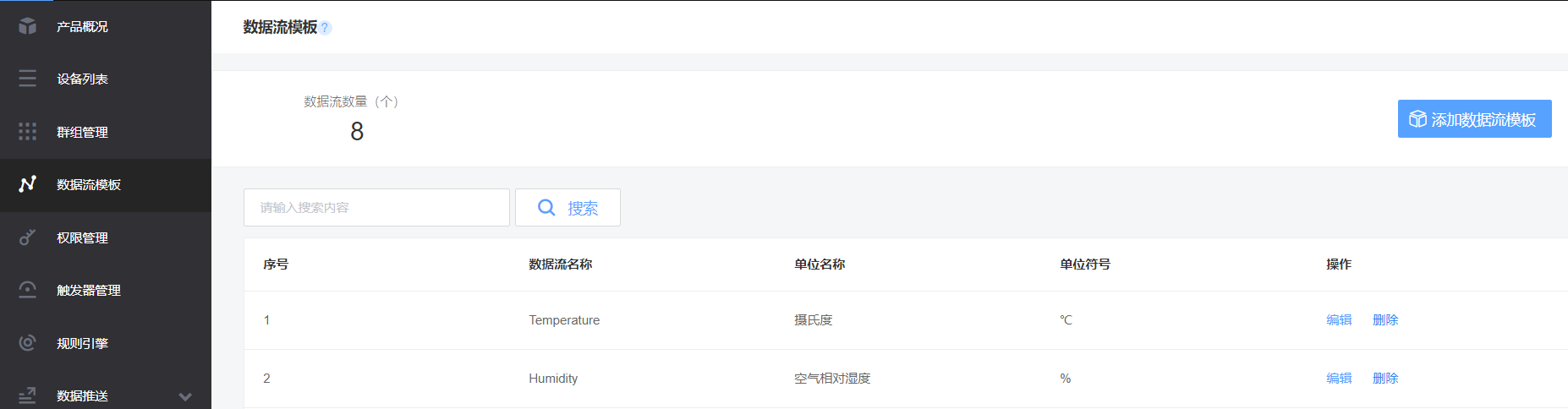

在設備管理頁面的“資料流模板”界面創建溫度、濕度、LED三個變數的資料流；

2、安裝Arduino開發環境和必要的庫

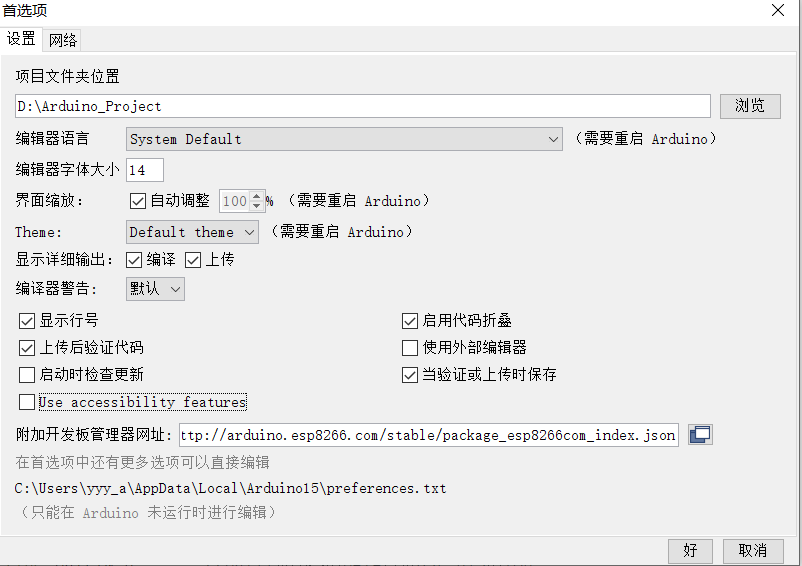

在搜索引擎搜索Arduino并進入官網下載安裝Arduino開發環境，然后在首選項里添加附加開發板管理器網址：http://arduino.esp8266.com/stable/package_esp8266com_index.json

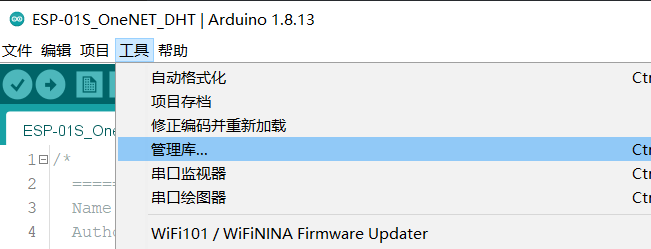

添加完之后IDE就支持ESP8266系列MCU啦，然后安裝庫檔案，在工具-管理庫里面添加必要的庫：

//需提前安裝的庫檔案：
//ESP8266WiFi庫、ArduinoJSON庫(V6)、PubSubClient庫、DHT Sensor庫

#include <ESP8266WiFi.h>
#include <ArduinoJson.h>
#include "PubSubClient.h"
#include "DHT.h"

3、ESP-01S編程和下載

安裝好庫之后，將ESP-01S通過USB轉TTL模塊連接電腦，然后在Arduino中選擇對應埠，并打開串口監視器測驗AT指令（官方韌體）以驗證ESP-01S與電腦通信正常，

然后在下面的代碼里修改自己對應的資訊，包括WiFi資訊、OneNET產品ID、設備ID等資訊，然后驗證、編譯、下載，

完整代碼如下：

/*
  ============================================================================
  Name        : ESP-01S_OneNET.ino
  Author      : Kaelvean
  Version     : 1.1
  Copyright   : 2021.6 YYY copyright.
  Description : 實作ESP-01S利用MQTT連接OneNET，上傳LED狀態和溫濕度資料至OneNET平臺
                支持用網頁、iOS快捷指令或Siri控制IO2引腳的電平高低以實作開關燈或繼電器
                利用Siri或網頁實時監控溫濕度值
  ============================================================================
*/
//需提前安裝的庫檔案：ESP8266WiFi庫、ArduinoJSON庫(V6)、PubSubClient庫、DHT Sensor庫
#include <ESP8266WiFi.h>
#include <ArduinoJson.h>
#include "PubSubClient.h"
#include "DHT.h"

//OneNET平臺創建的產品和設備相關資訊
#define mqtt_devid "**********"  //設備ID
#define mqtt_pubid "**********"     //產品ID
#define mqtt_password "**********" //鑒權資訊
#define mqtt_server "183.230.40.39"  //OneNET服務器IP
#define mqtt_sevr_port 6002   //埠填6002

#define WIFI_SSID    "********"  //WIFI名稱
#define WIFI_PASSWD  "********"  //WiFi密碼

#define DHTPIN 0       //DHT11傳感器的DATA口接ESP-01S的IO0
#define DHTTYPE DHT11  //默認DHT11,也支持DHT22/21

static WiFiClient espClient;
static PubSubClient client(espClient);

DHT dht(DHTPIN, DHTTYPE);

char Mesg_Buf[256];        //發送資訊緩沖區
char Json_Buf[200];        //發送的json格式資料
char Recv_Buf[200];        //接識訓沖


unsigned short sd_json_len = 0; //待發送的json資料長度
unsigned short LED_Light;       //LED控制變數，1表示開
unsigned short SleepMode = 0;   //睡眠模式控制變數，非零進入睡眠
float Humidity = 0.0;     //濕度
float Temperature = 0.0;  //溫度

void setup()
{
  Serial.begin(115200); //初始化串口
  while (!Serial) continue;

  pinMode(LED_BUILTIN, OUTPUT);   //ESP8266模塊的LED連在IO2上，LED_Bulitin即IO2
  digitalWrite(LED_BUILTIN, HIGH);//拉高熄滅LED

  wifiInit(WIFI_SSID, WIFI_PASSWD);   //連接WIFI
  client.setServer(mqtt_server, mqtt_sevr_port);    //連接Onenet服務器
  client.connect(mqtt_devid, mqtt_pubid, mqtt_password); //連接到產品&設備
  client.setCallback(CMDcallback);    //客戶端收到資訊回呼
  dht.begin();
}

void loop()
{
  client.loop(); //客戶端回圈檢測
  //上傳間隔6秒，可修改
  if (millis() % 6000 == 0) {
    get_DHT_value();  //獲取溫濕度
    LED_Light = !digitalRead(LED_BUILTIN);
    ESPsendData();  //發送資料
  }
}

//回呼，topic&cmdid，payload:有效資訊 3: length:長度
void CMDcallback(const char *topic, byte *payload, unsigned int length)
{
  Serial.println("Topic & cmdid:");
  Serial.println(topic);        //列印topic和cmdid
  Serial.println("payload:");   //列印Payload
  for (size_t i = 0; i < length; i++) {
    Serial.print((char)payload[i]);
    Recv_Buf[i] = (char)payload[i];
  }
  Serial.println();    //換行
  Recv_JsonPro();      //接收到的JSON資料決議
  Cmd_Opera();         //根據接收的資料執行相關操作
}

//讀取溫濕度
void get_DHT_value() {
  Humidity = dht.readHumidity();
  Temperature = dht.readTemperature();
  while (isnan(Humidity) || isnan(Temperature))
    return;
}

//接收JSON資料決議
void Recv_JsonPro()
{
  //決議json
  StaticJsonDocument<64> doc;
  DeserializationError error = deserializeJson(doc, Recv_Buf);
  if (error) {
    Serial.print(F("反序列化JSON失敗！"));
    Serial.println(error.c_str());
    return;
  }
  //獲取鍵值
  LED_Light = doc["LED_Light"];
  SleepMode = doc["SleepMode"];
}

//執行服務器下發的命令
void Cmd_Opera()
{
  if (LED_Light == 0)digitalWrite(LED_BUILTIN, HIGH);
  else digitalWrite(LED_BUILTIN, LOW);
  if (SleepMode != 0) {
    Serial.println("進入深度睡眠模式");
    ESP.deepSleep(0);
  }
}

//發送資料生成JSON格式
void Mesg_JsonPro()
{
  StaticJsonDocument<200> doc;
  doc["Humidity"] = Humidity;
  doc["Temperature"] = Temperature;
  doc["LED_Light"] = LED_Light;
  serializeJson(doc, Json_Buf); //構造序列化json,緊湊型
  Serial.println(Json_Buf);     //列印序列化json
}

//發送資料至服務器
void ESPsendData() {
  ReconnectJudge();//斷線檢測與重連函式
  Mesg_JsonPro();  //構造JSON格式資料

  sd_json_len = strlen(Json_Buf);
  Mesg_Buf[0] = char(0x03);                       //資料第一位是0X03
  Mesg_Buf[1] = char(sd_json_len >> 8);           //資料第二位是要發送的資料長度的高八位
  Mesg_Buf[2] = char(sd_json_len & 0xff);         //資料第三位是要發送資料的長度的低八位
  memcpy(Mesg_Buf + 3, Json_Buf, sd_json_len);    //從Mesg_Buf的第四位開始,放入要傳的資料Json_Buf
  Mesg_Buf[3 + sd_json_len] = 0;                  //添加一個0作為最后一位
  client.publish("$dp", (uint8_t *)Mesg_Buf, 3 + sd_json_len); //發送
}

//Wi-Fi連接函式
void wifiInit(const char *ssid, const char *passphrase) {
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, passphrase);
  while (WiFi.status() != WL_CONNECTED) {
    Serial.println("準備連接Wi-Fi");
    delay(3000);
  }
  Serial.println("Wi-Fi連接成功");
}

//斷線檢測與重連函式
void ReconnectJudge() {
  if (WiFi.status() != WL_CONNECTED) {
    Serial.println("Wi-Fi掉線重連中...");
    wifiInit(WIFI_SSID, WIFI_PASSWD);
  }
  while (!client.connected()) {
    Serial.println("MQTT掉線重連中...");
    if (client.connect(mqtt_devid, mqtt_pubid, mqtt_password)) {
      Serial.println("連接成功");
    }
    else {
      Serial.println("重連失敗");
      Serial.println(client.state());
      Serial.println("將在3s后重試");
      delay(3000);
    }
  }
}

4、iOS快捷指令撰寫

在這篇文章里有詳細的介紹如何撰寫iOS快捷指令來控制設備：

基于iOS快捷指令和Siri控制連接OneNET物聯網平臺的STM32的智能安防家居系統

在這里簡要介紹一下關鍵操作：

需要用到HTTP通信協議的POST和GET方法，恰巧快捷指令就能直接發起HTTP請求，所以很簡單：

請求方式：POST URL:http://api.heclouds.com/cmds

URL引數：device_id、qos、timeout

HTTP頭部：api-key

請求體：用戶自定義內容，json、字串，數字

例如：

POST http://api.heclouds.com/cmds?device_id=123456789 HTTP/1.1
api-key: l2aH**BRtAo=dk==
Host: api.heclouds.com
Content-Length: 15

{“LED_Light”:1}

回傳示例：(收到這樣的代碼代表發送成功)

{ "errno": 0, "error": "succ", "data": { "cmd_uuid": "81572aae-fc34-5deb-8f06-ab45d73cb12b" } }

否則發送失敗：（errno非零的時候）

{ "errno": 10, "error": "device not online: 8029377" }

5、命令下發

點亮和關閉一個LED燈：

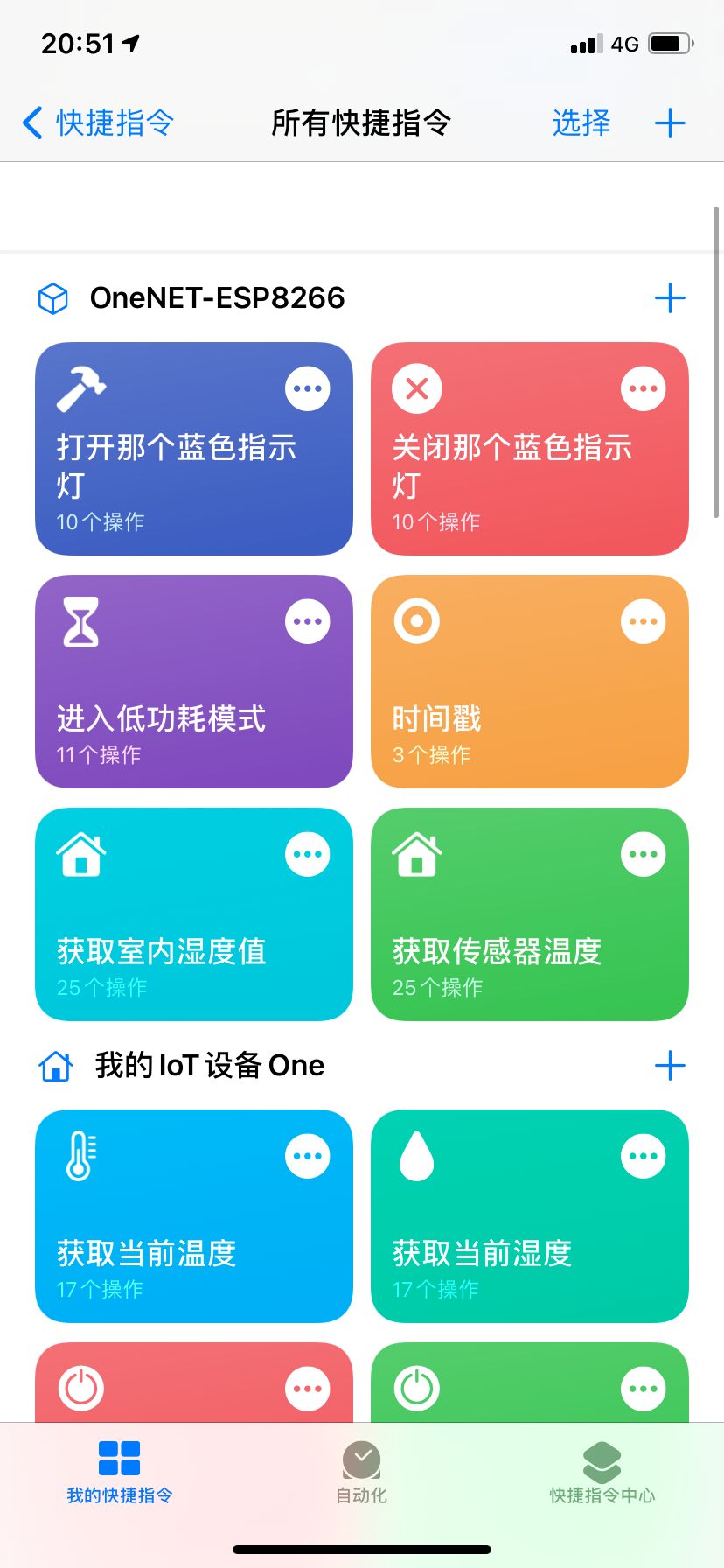

在快捷指令里點擊“打開那個藍色指示燈”，即可打開ESP8266自帶的LED燈；

查詢DHT11溫濕度：

也可直接呼叫Siri并念出快捷指令的名稱，即可執行相應操作，如“Hey Siri，獲取傳感器溫度，”，即可獲取DHT11讀取到的溫度資訊，

也可將LED燈IO口接到繼電器上來控制其他電器開關，
