之前我自己設計了一個板子，用的spi-flash的型號是w25q128，后面為了驗證一個問題，買了一塊方案驗證板子，上面flash的型號是xt25f128b，于是，我將之前編譯好的韌體直接燒錄進去就出現了問題，終端列印的錯誤資訊如下：
unrecognized JEDEC id bytes: 0b, 40, 18

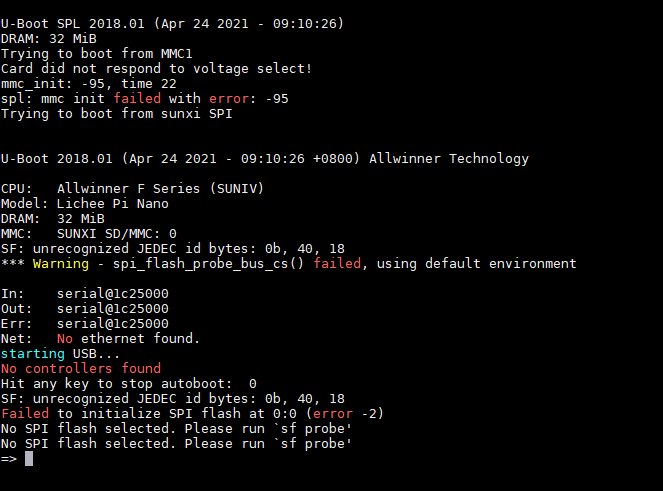

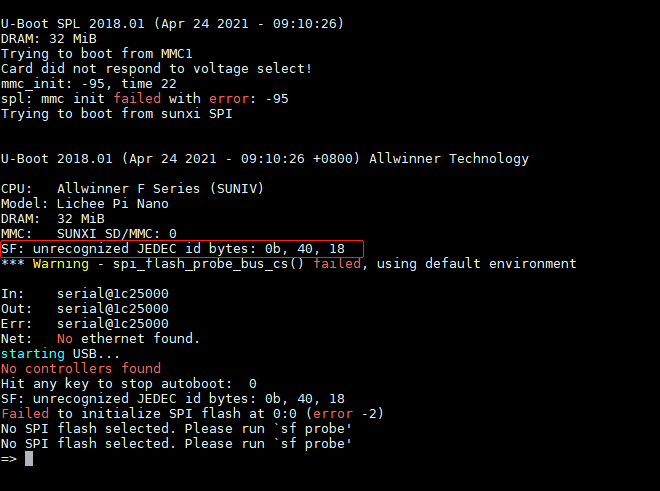

具體如下圖所示：
根據報錯資訊，我開始漫漫除錯之旅，首先在U-boot的原始碼下進行查找列印日志的位置，發現在spi_flash.c的919行，有相應的輸出，具體如下圖所示；

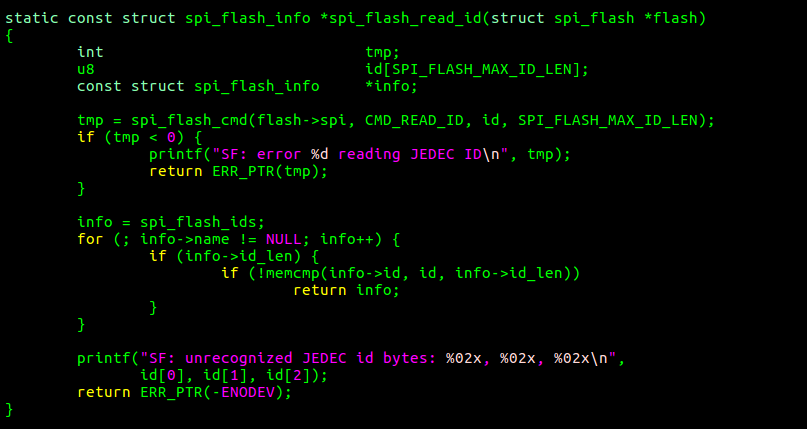

這里打開spi_flash.c可以看到；
從代碼中可以看出，這段程式試圖在 spi_flash_ids 這個陣列中查找是否有和板載 flash 對應的 id
于是我就嘗試找到這個陣列；

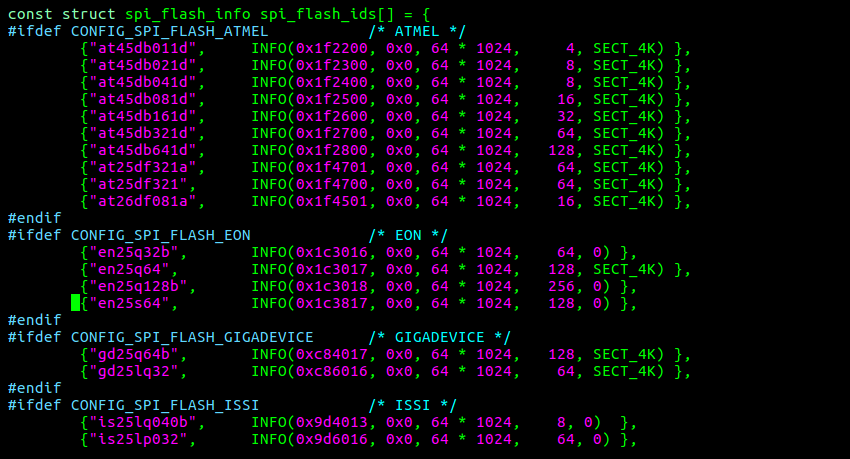

可以看到，在spi_flash_ids.c的46行，出現了 spi_flash_ids 這個陣列的定義，打開這個檔案；
找到了定義相應falsh型號，id，容量等資訊，只需要將板子上的flash相應資訊填入到這個陣列就行了，
看了一下INFO這個宏定義：
/* Used when the "_ext_id" is two bytes at most */
#define INFO(_jedec_id, _ext_id, _sector_size, _n_sectors, _flags) \
.id = { \
...
.id_len = (!(_jedec_id) ? 0 : (3 + ((_ext_id) ? 2 : 0))), \
.sector_size = (_sector_size), \
.n_sectors = (_n_sectors), \
.page_size = 256, \
.flags = (_flags),
重新回頭看一下前面的報錯資訊，提示是JEDEC id無法識別，那下面簡單看一下什么是JEDEC id？
什么是JEDEC?
JEDEC是針對Nor flash的一種標準，另外一種標準是CFI，
JEDEC：全稱是Joint Electron Device Engineering Council 即電子元件工業聯合會，
JEDEC是由生產廠商們制定的國際性協議，主要為記憶體制定；
用來幫助程式讀取Flash的制造商ID和設備ID，以確定Flash的大小和演算法，如果芯片不支持CFI，就需使用JEDEC了，
工業標準的記憶體通常指的是符合JEDEC標準的一組記憶體，

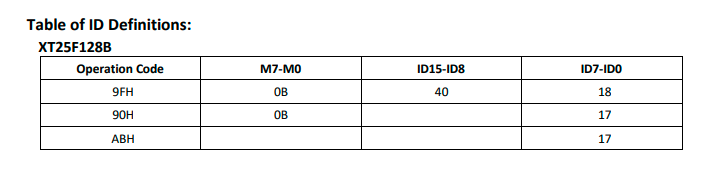

板子上的flash型號是xt25f128b，在datasheet中找到flash的id，確實也是 0x0b4018；
因為這個flash和w25q128fw相似，因此我直接復制，然后修改了id，具體如下圖所示；

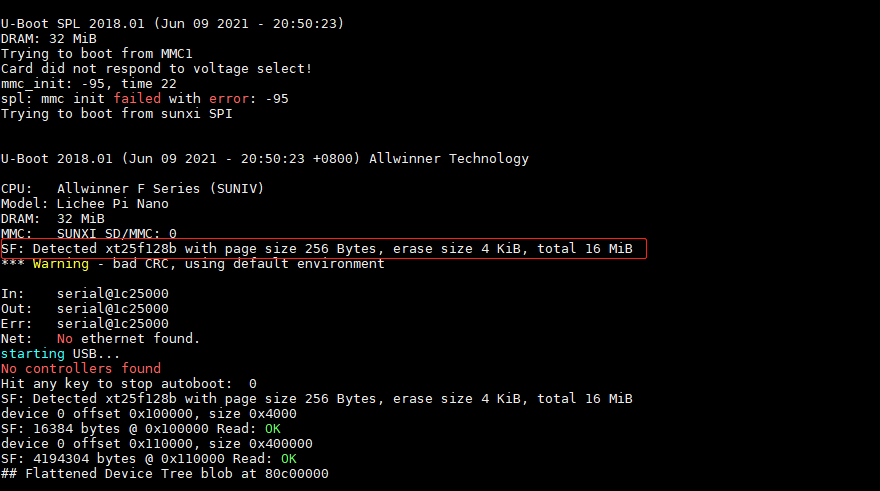

重新編譯了u-boot，將韌體燒錄到flash中，這次成功啟動，并且能識別到相應的spi-flash；具體如下圖所示；

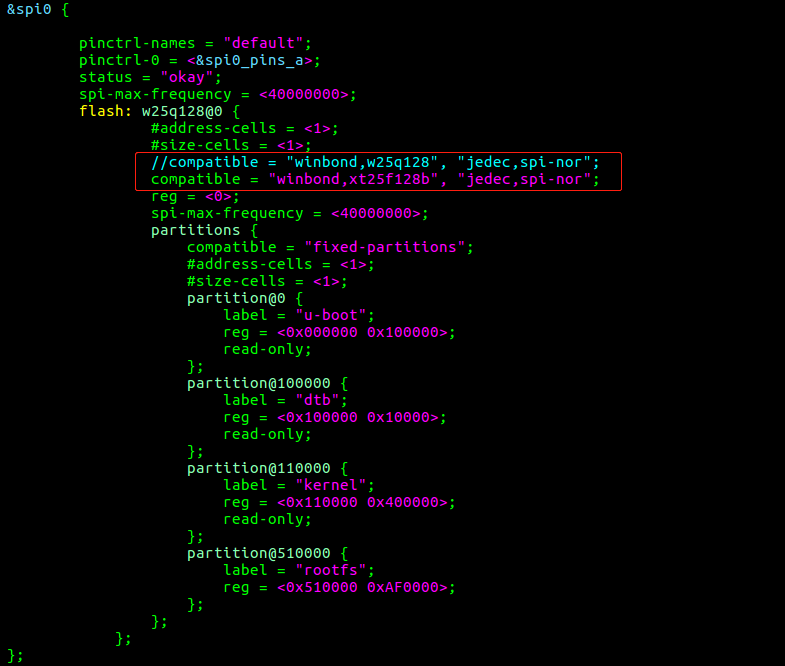

不過這個時候，還沒有修改kernel里的設備樹設定：
