最近在做電力電子技術課程設計，完成單相交流調壓電路設計，仿真部分用 Matlab/Simulink 試了一下，
版本：R2018a
題目要求：
輸入電壓為36V交流，輸出交流電壓可變，帶純電阻性負載，
方法：
通過調相，調節輸出交流電壓：
單相交流調壓電路由兩只反并聯的晶閘管組成，也可以用一個雙向晶閘管代替，由于晶閘管為單向開關元件，故兩只普通晶閘管分別作正負半周的開關，當一個晶閘管導通時，它的導通壓降成為另一個晶閘管的反壓使之阻斷，實作電網自由換流，在交流電源的正半周和負半周，分別對兩個晶閘管的觸發角進行控制就可以調節輸出電壓，

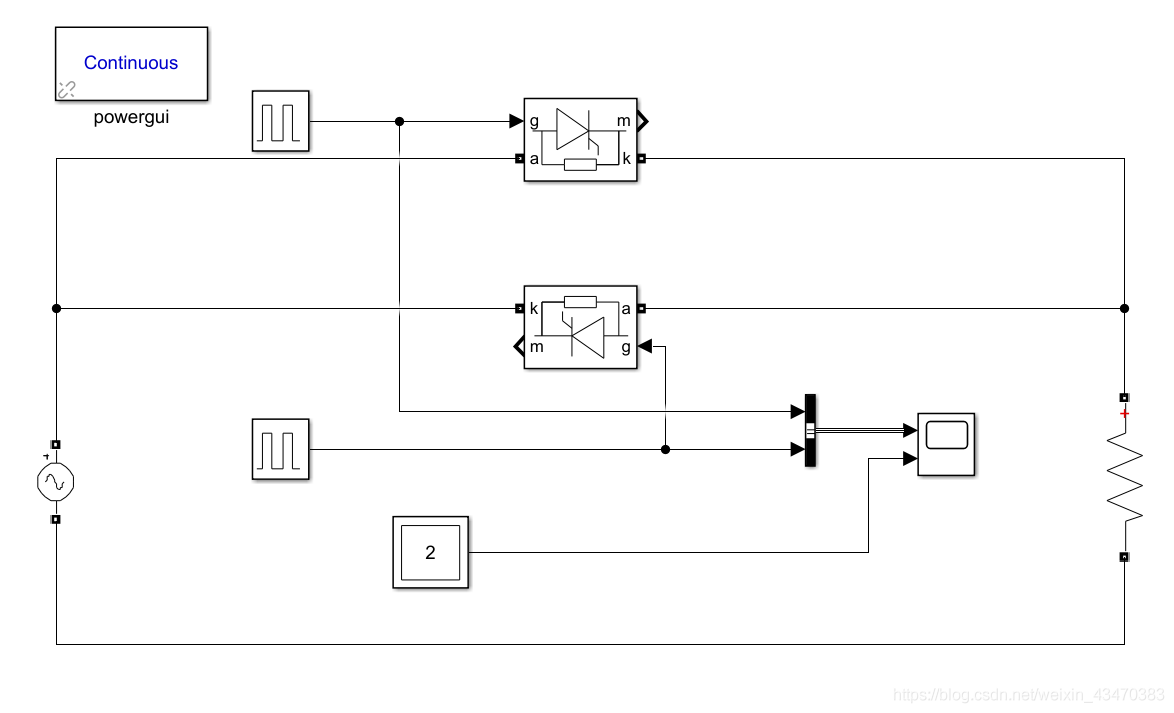

仿真電路圖：
引數設定：

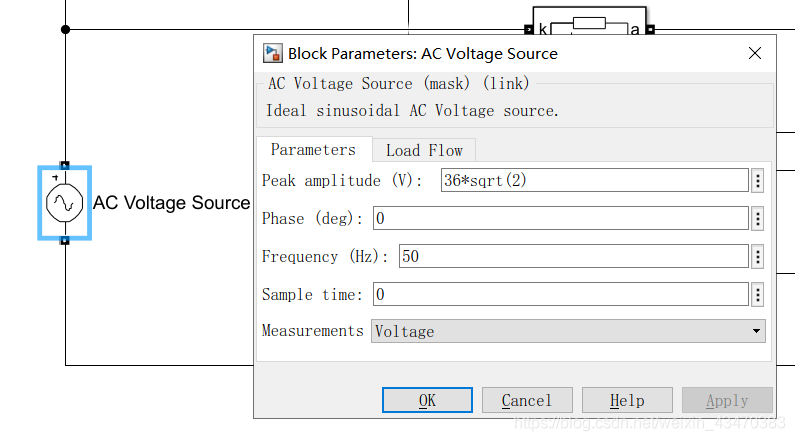

交流電壓源：
設定工頻 50Hz，有效值 36V ，測量電壓：
Peak amplitude 設定為 36*sqrt(2)
Frequency 設定為 50
Measurements 選擇 Voltage

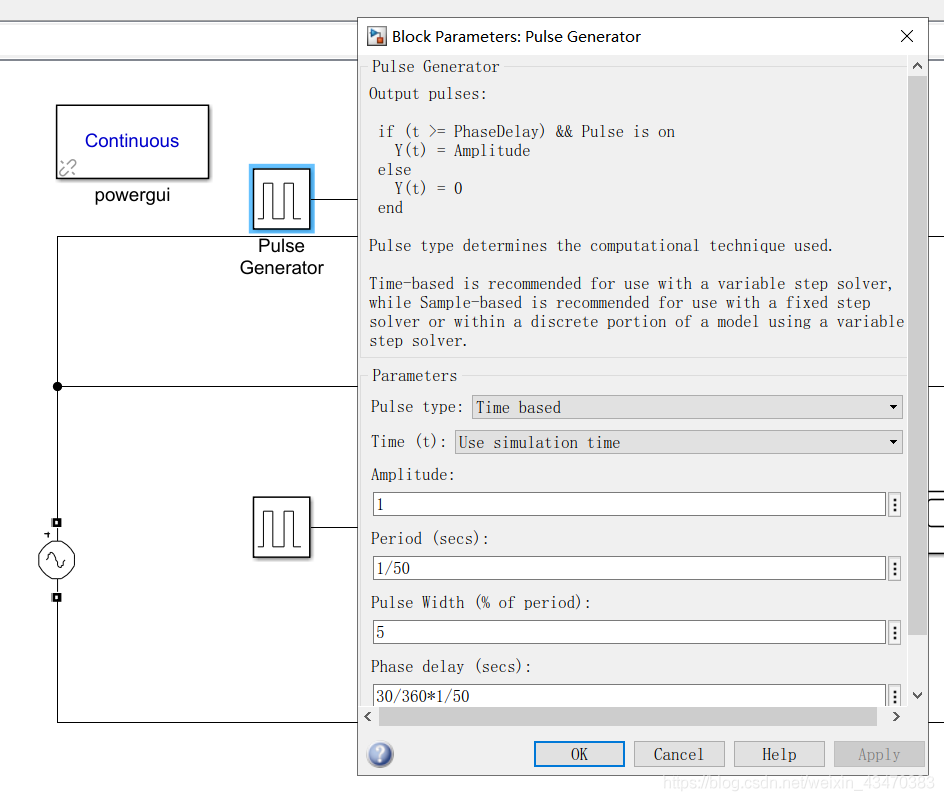

脈沖發生器：
設定工頻 50Hz，觸發角 30° ：
Period 設定為 1/50 （1/50=0.02s）
Phase delay 設定為 30/360*1/50 （注意要乘上周期）

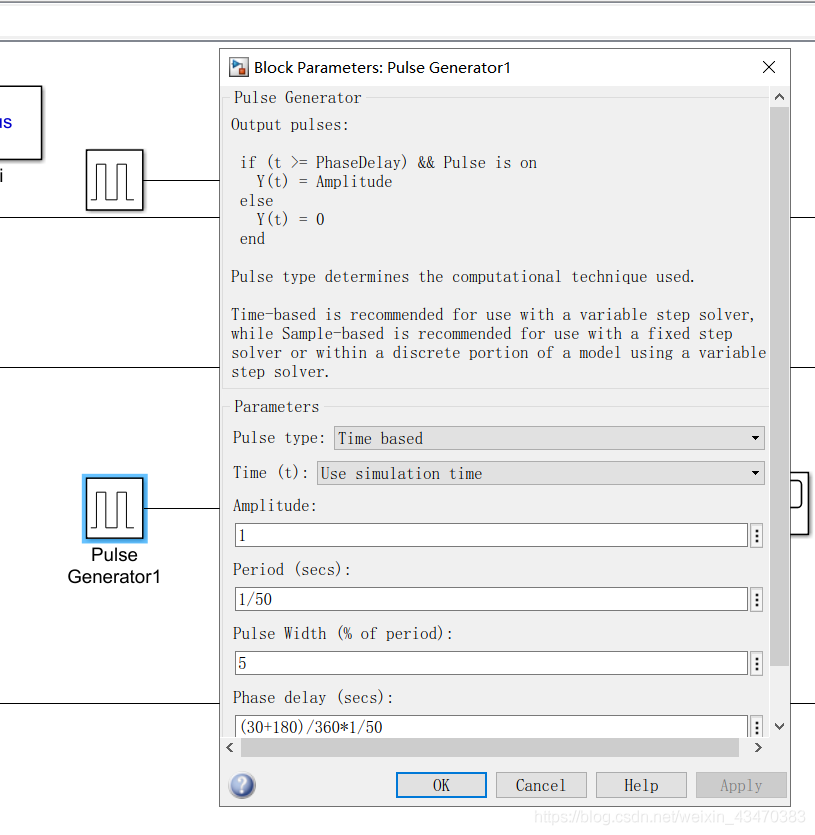

另一個脈沖發生器的設定類似，不同的是觸發角相差180°：
Phase delay 設定為 (30+180)/360*1/50

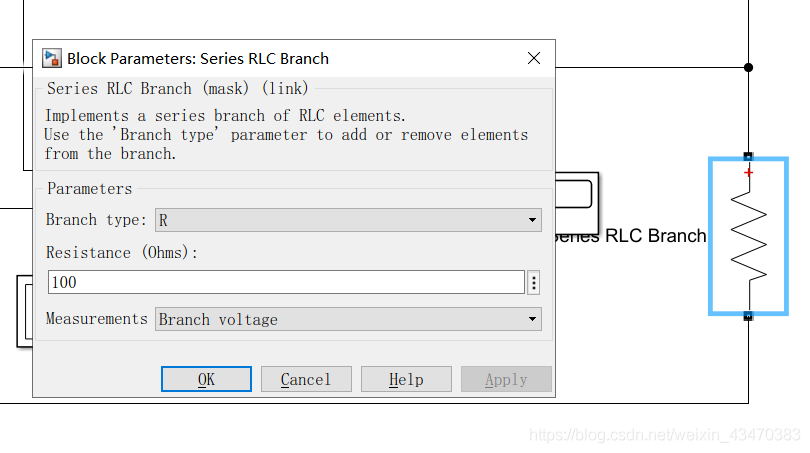

負載電阻：
電阻阻值設為 100 Ω，測量兩端電壓，

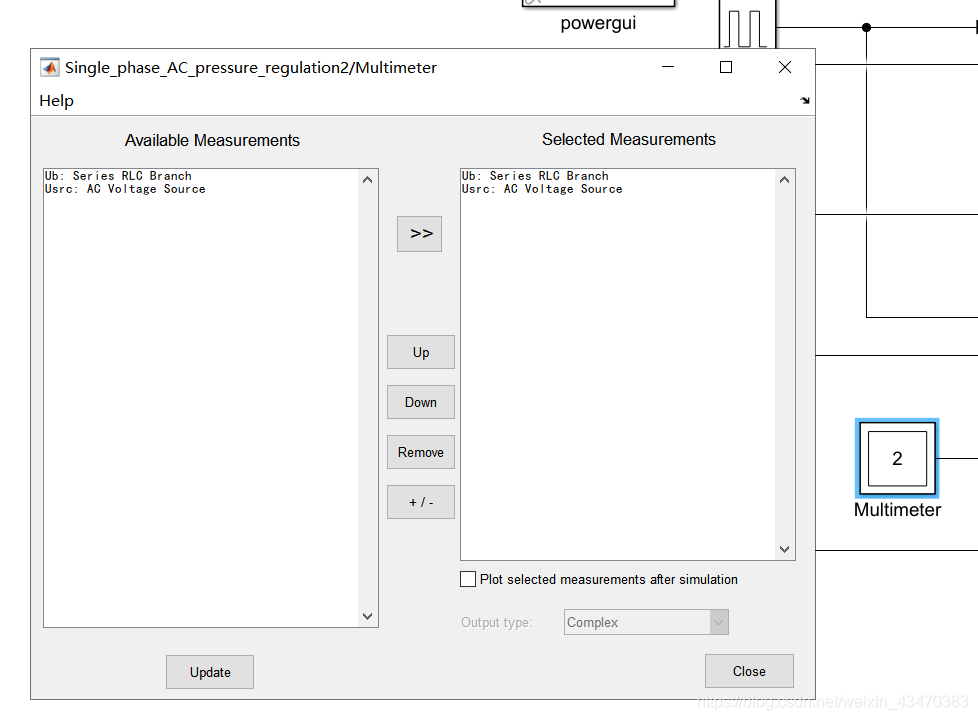

萬用表：
測量輸入電壓和輸出負載電壓，
仿真波形圖：
示波器顯示四路信號：兩個晶閘管觸發信號、輸入電壓和負載電壓，
這里采用 Layout 分層顯示，將兩個晶閘管觸發信號波形圖合并在一起，輸入電壓和負載電壓波形圖合并在一起，分兩層顯示，

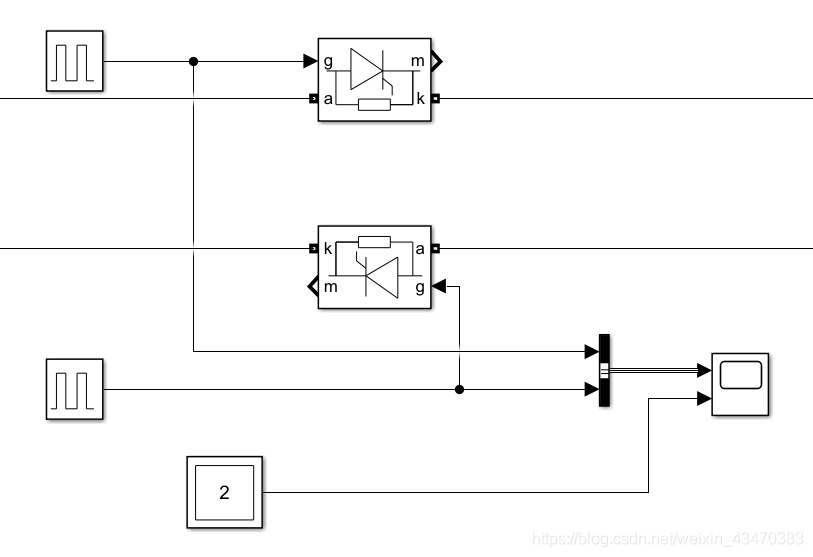

在此之前需要整理輸入埠，用 Bus Creator 把 兩個晶閘管的觸發信號合在一起，輸入電壓和負載電壓都用萬用表測量，這兩部分都在示波器 Scope 里面顯示，

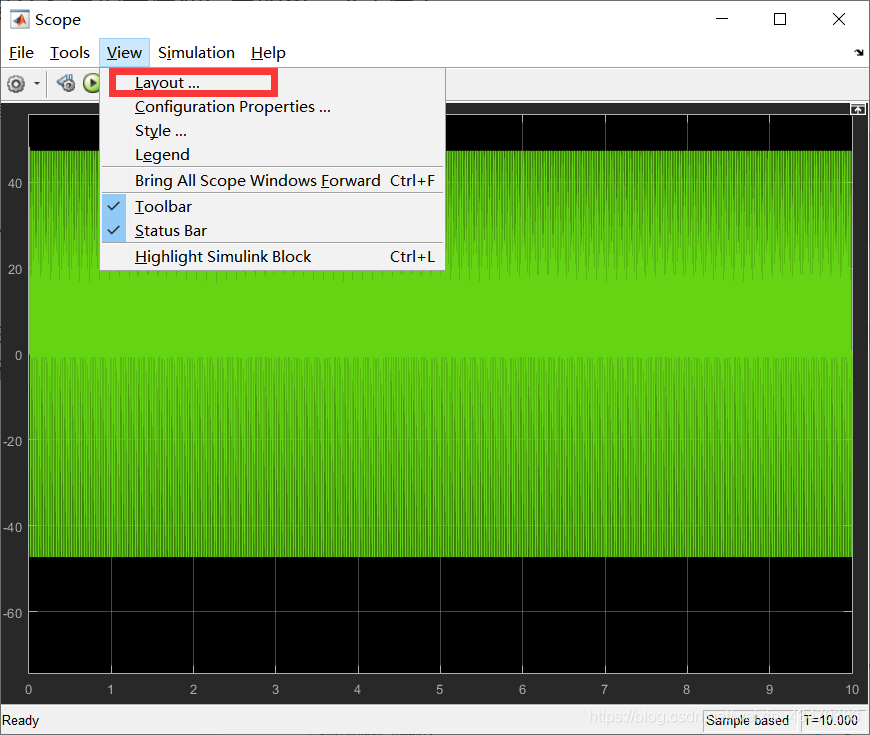

Scope 設定方法：View > Layout

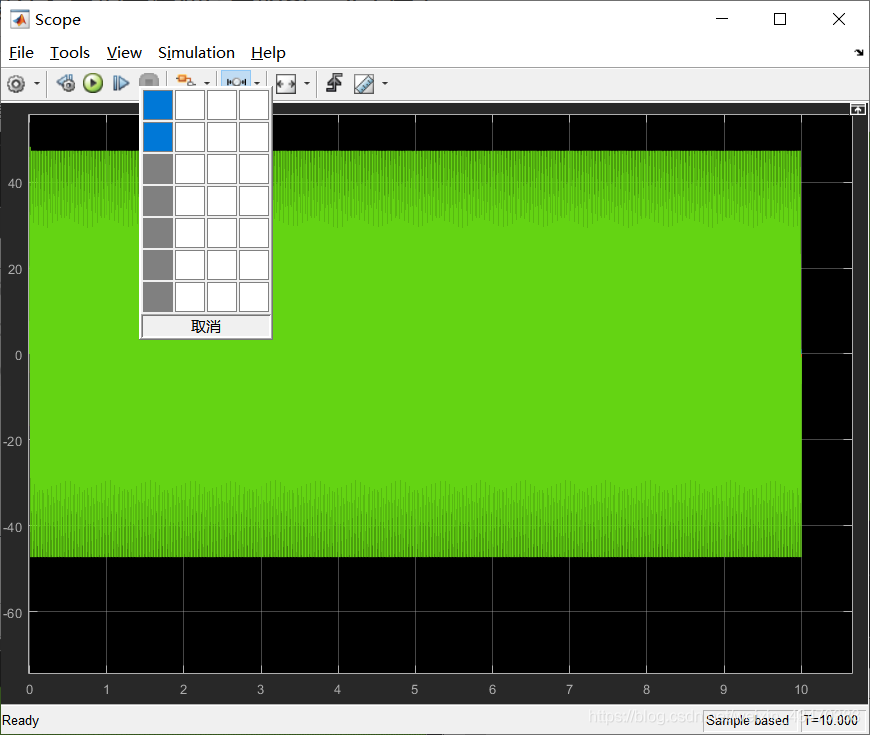

選好布局：
（如果想要顯示超出4行，長按滑鼠左鍵往下拉）

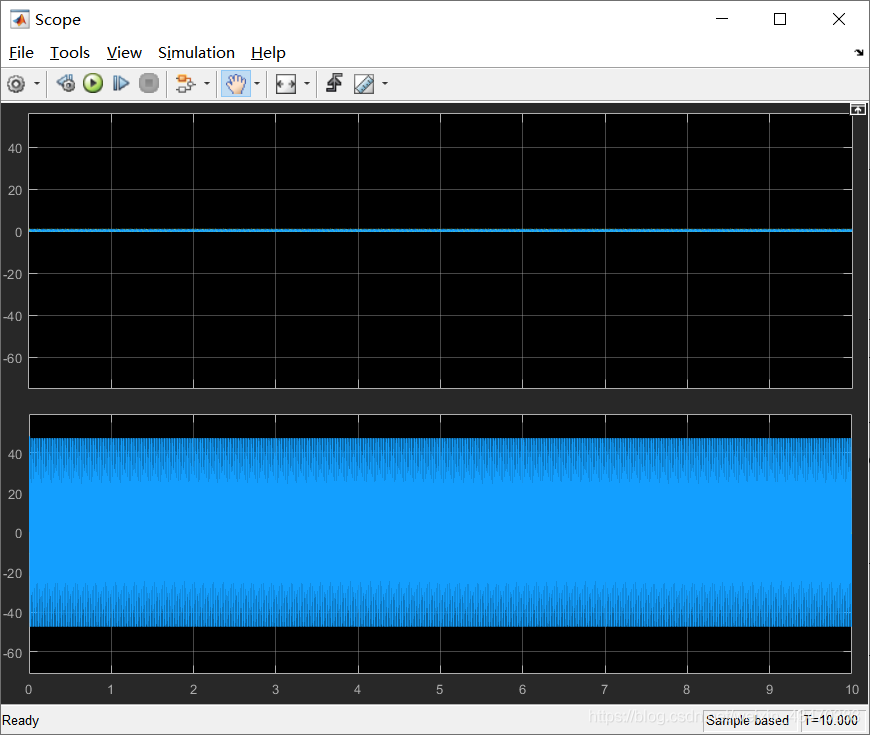

分層之后運行代碼：

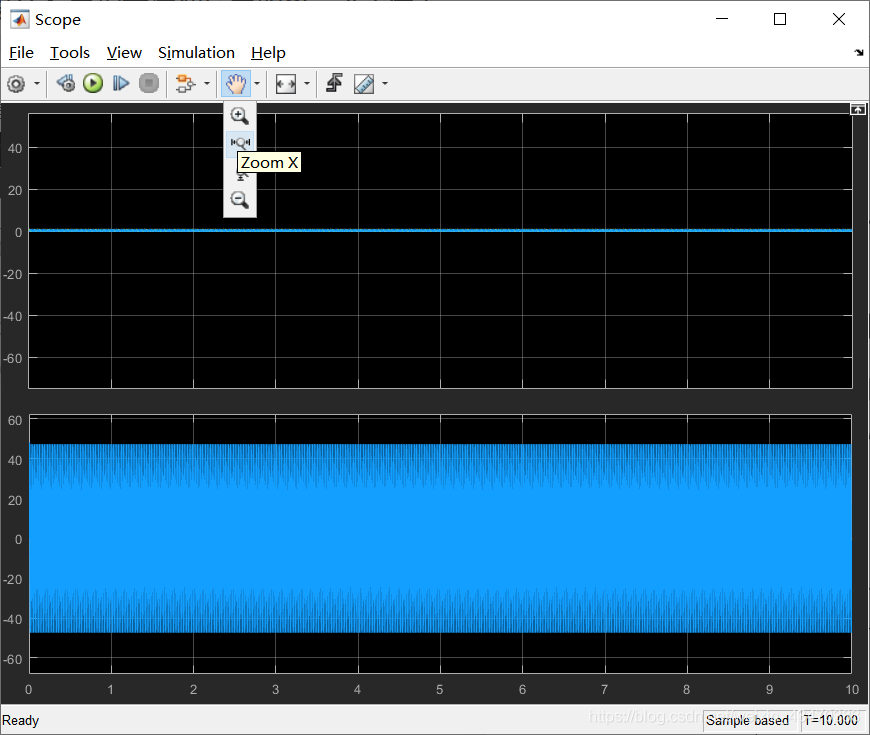

會發現波形有點密集，可以通過 Zoom X 調節橫軸：

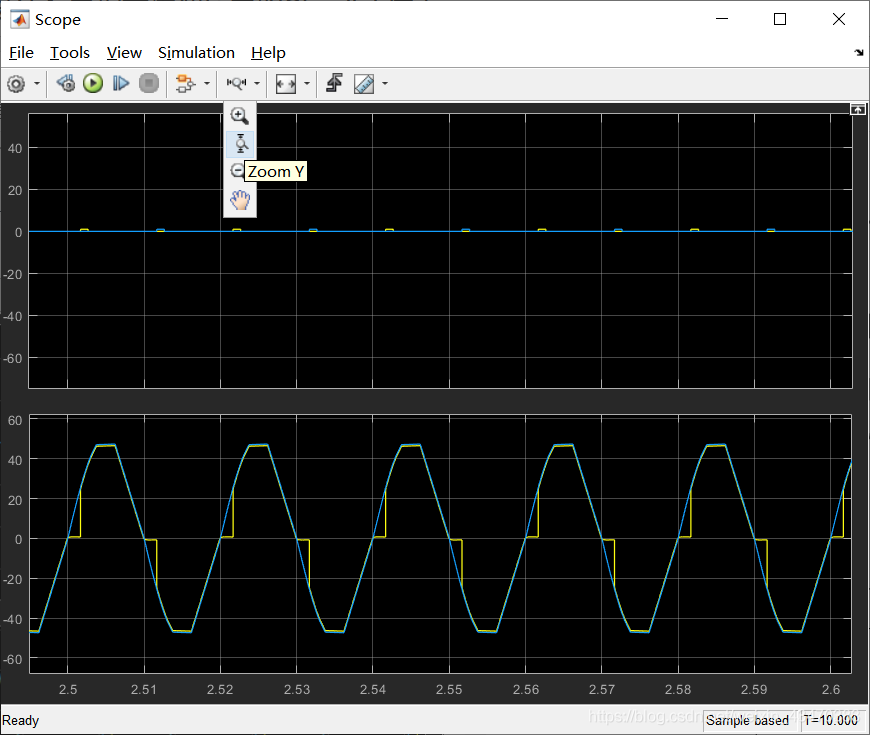

發現第一層觸發信號的幅值有點小，調節 Zoom Y 即可：

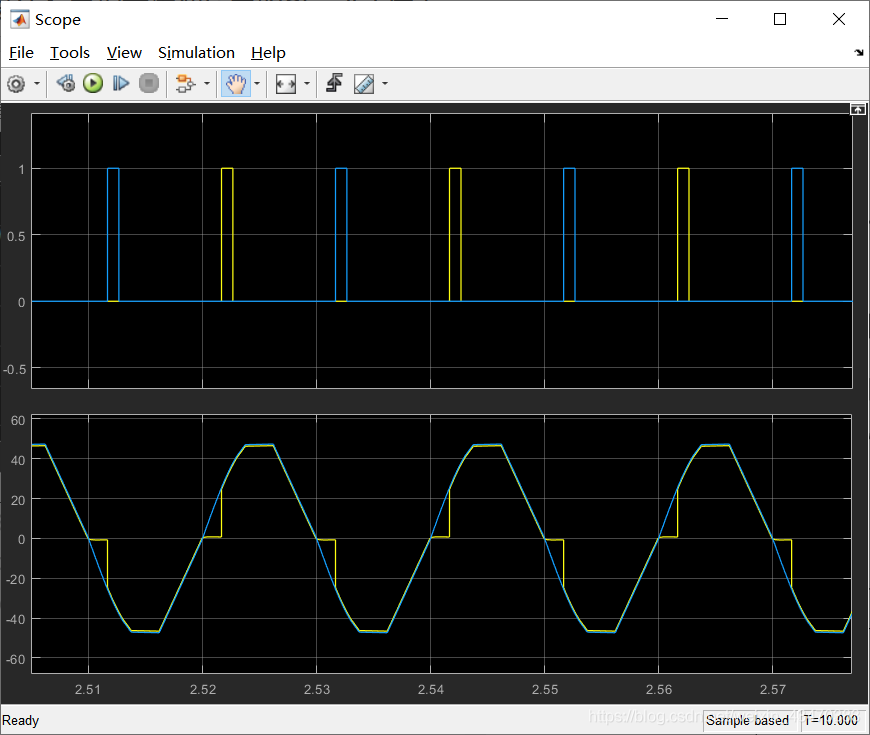

調節之后，顯示效果如下：
移相調壓：
改變兩只晶閘管的觸發角即可調節負載電壓，

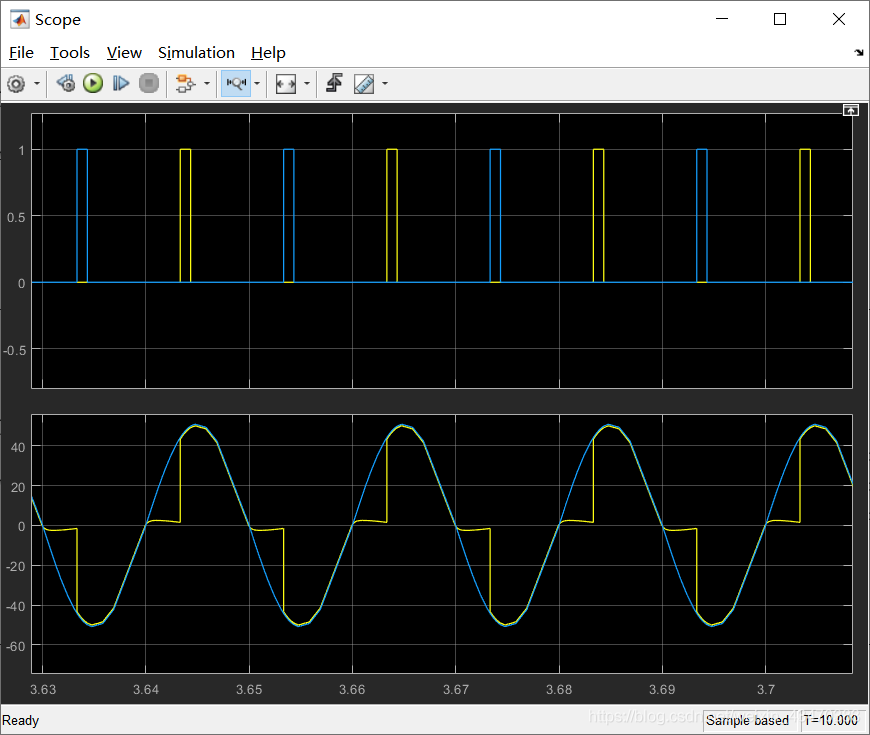

當觸發角為 60° (60°+180°)，波形圖：

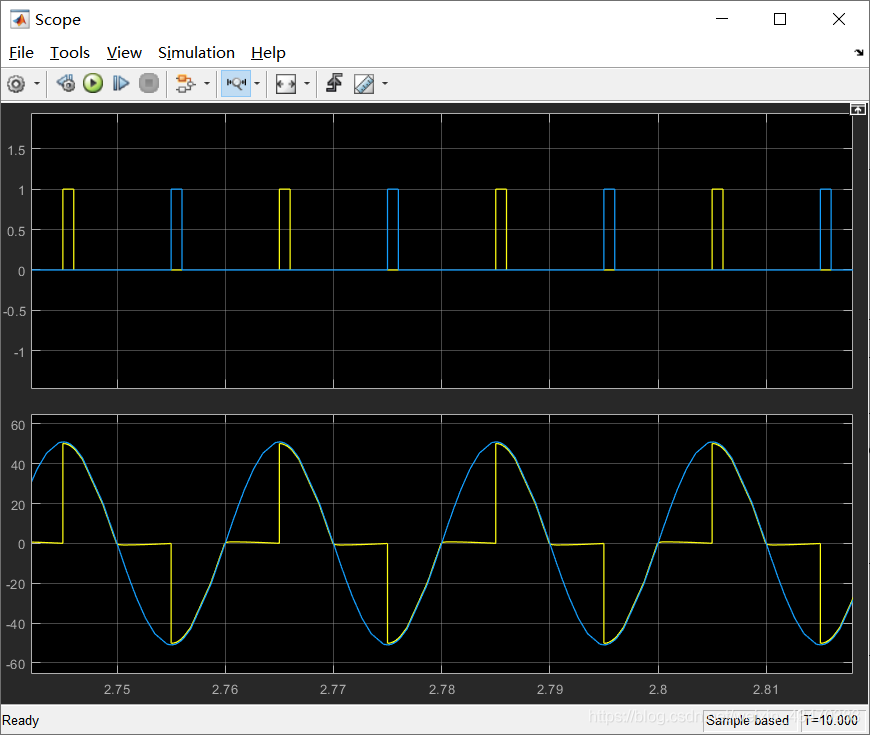

當觸發角為 90° (90°+180°)，波形圖：

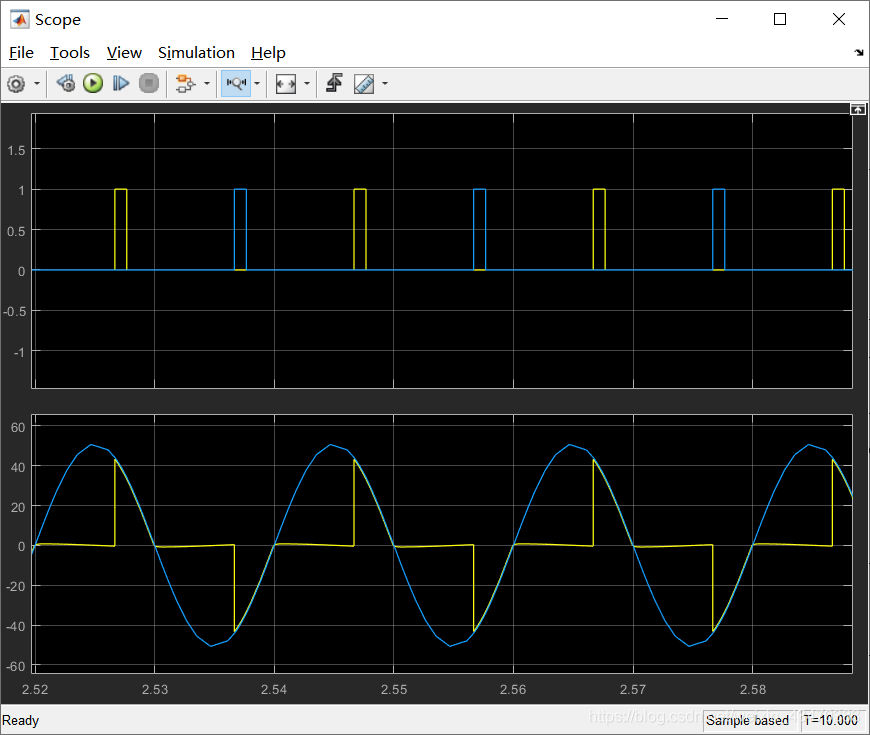

當觸發角為 120° (120°+180°)，波形圖：
注意觸發角的移相范圍為 [0, 180°] .
資料測量：

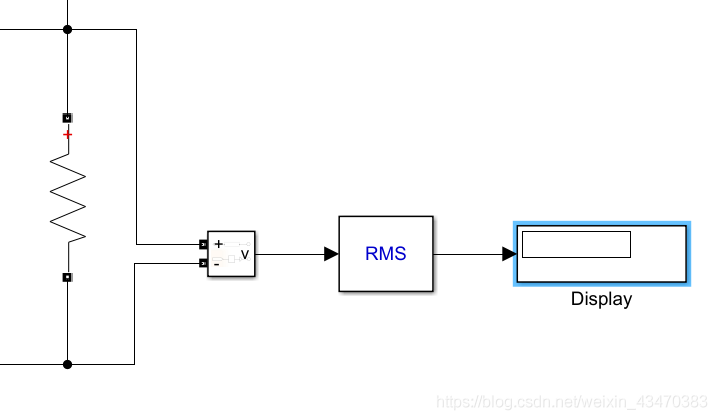

為檢測調壓效果，可以在負載端加上 RMS：
負載電阻 100 Ω：
| 觸發角(°) | 30 | 60 | 90 | 120 | 150 |
|---|---|---|---|---|---|
| 負載電壓有效值(V) | 35.13 | 32.21 | 25.25 | 15.60 | 5.85 |
負載電阻 330 Ω：
| 觸發角(°) | 30 | 60 | 90 | 120 | 150 |
|---|---|---|---|---|---|
| 負載電壓有效值(V) | 34.28 | 32.41 | 25.28 | 15.65 | 6.02 |
