平衡類功率放大器
能夠廣泛應用，最重要的是其要有性能優異的功率分配器和功率合成器，即3dB正交耦合器，正交耦合器的性能在一定的程度上決定了平衡功率放大器的性能，平衡類的功率放大器的優勢可以總結為以下幾個方面：
（１）考慮到實際微帶線的非理想特性，任何功率放大器的匹配網路都不可能實作阻抗的絕對匹配，必然會由于阻抗的不連續性產生信號的反射，但是因為有分支線耦合器的存在，信號在傳輸到失配分界面的時候會有90度的相位差，經反射后，再次疊加90度的相位差，從而會在輸入輸出埠由于反相而產生信號的相互抵消，所以說端接源和負載端的回波損耗較傳統ＡＢ類功放要小，改善了輸入輸出匹配網路的駐波情況，提高了穩定性，
（２）單獨的放大器級可以作業在增益平坦或噪聲系數的最優化狀態，而且與輸入輸出匹配無關，
（３）提高了電路結構的魯棒性，即使存在某個單端放大器節損壞，電路仍然能夠正常作業，但是其功率增益會降低6dB，
（４）作業帶寬能夠達到一個倍頻程以上，主要是由分支線耦合器的帶寬所決定的，雖然說平衡類功率放大器由兩個單端放大器組成，會消耗更多的直流能量，但是不能忽視的是，它能夠提供更高的輸出功率和更寬的帶寬，還有一點就是，因為有輸入輸出分支線耦合器的存在，平衡結構的功率放大器的電路板尺寸一般較大，

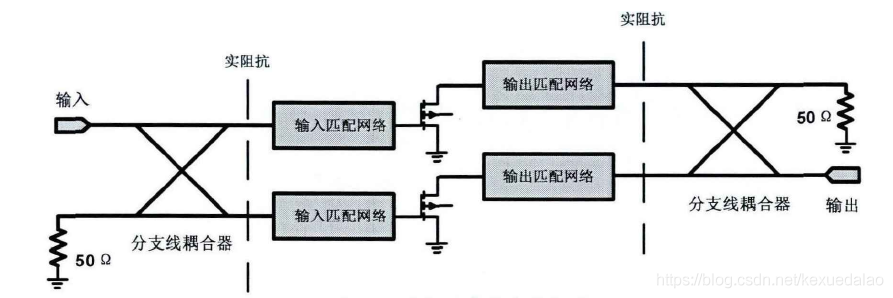

輸入功分器產生兩個相位正交，幅度相等的信號，通過兩個完全相同的功率放大器放大之后，輸出端反接相同結構的功率合成器，所以這樣能夠在負載端得到兩個單級功率放大器放大信號的同相疊加，由圖可知，匹配網路和分支線耦合器相接的分界面的阻抗為實數阻抗，這正是提出的新型平衡式功放的核心點，
如果Ａ、Ｂ放大器完全相同，S11和S22分別等于零，由此可以清楚的表明，平衡式結構確實有改善駐波性能的特點，而增益心等于單端放大器的增益，
