§2.0 第二章學習大綱

??① 通信基礎

??② ★兩個公式(lim)

??③ 看圖說話

??④ 傳輸介質

??⑤ 物理層設備

§2.1.1 物理層基本概念

一、物理層基本概念

1.概念：物理層解決的是如何在鏈接各種計算機的 傳輸媒體^① 上傳輸位元流，而不是指具體的傳輸媒體，

??注：①傳輸媒體就是雙絞線、同軸電纜之類的東西，它又稱參考模型中的“第零層”，

2.主要任務：物理層的主要任務是確定與傳輸媒體介面有關的一些特性，定義一些標準，

二、物理層規定的特性

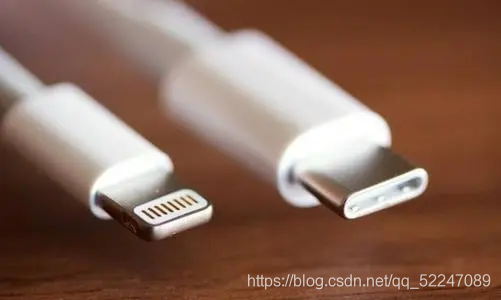

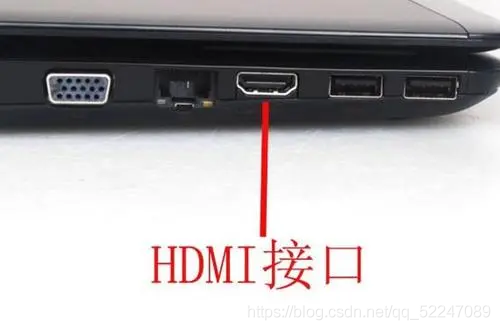

1.機械特性：定義物理連接的特性，規定物理連接時所采用的規格、介面形狀、引線數目、引腳數量和排列情況，


2.電氣特性：規定傳輸二進制時，線路上信號的電壓范圍、阻抗匹配、傳輸速率和距離限制等，

??例如某網路規定150 ~ 200v表示1，0 ~ 50v表示0，電線長度限定于15米以內，這些就是物理層規定的，

3.功能特性：指明某條線上出現的某一電平表示何種意義，介面部件的信號線的使用，即高低電平表示什么含義

?? ★題目中給了數值，多少電壓為1，多少為0，多宣告之類的，就是電氣特性，如果說的是低電平表示什么，高電平表示什么，那就是功能特性，

4.規程特性：又名程序特性，頂一各條物理線路作業規程和時序的關系，

§2.1.2 資料通信基礎知識

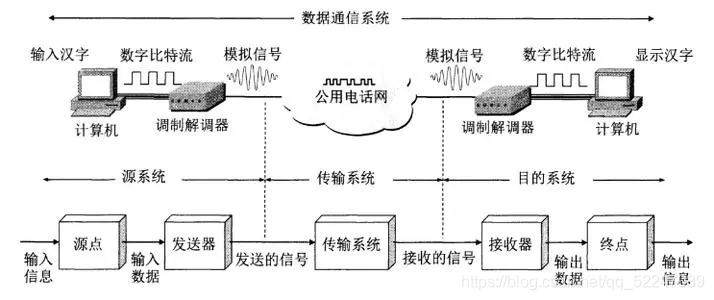

一、資料通信模型

調制解調器（也就是貓）可以把數字信號轉化成模擬信號，電腦網卡發出來的是數字信號，所以要接上調制解調器轉換成模擬信號入網，電話直接發出模擬信號，直接入網，

二、資料通信的相關術語

?1. 資料通信的目的是傳送訊息，

?2. 資料：傳送資訊的物體，通常是有意義的符號序列，（“Hello world！”）

?3.信號：資料的電氣 / 電磁表現，使資料在傳輸程序中的存在形式，

• 信號分類：
  • 數字信號：代表訊息的引數取值是離散的
  • 模擬信號：代表訊息的引數取值是連續的

?4.信源：產生和發送資料的源頭

?5.信宿：接收資料的終點

?6.信道：信號的傳輸媒介，一般用來表示向某一個方向傳送資訊的介質，因此一條通信線路往往包含億條發送信道和一條接收信道

• 信道按傳輸信號分類：

  • 模擬信道：傳輸模擬信號
  • 數字信道：傳輸數字信號



• 信道按傳輸介質分：

  • 無線信道
  • 有線信道



三、三種通信方式

??1.單工：誰誰誰是發送端、誰誰誰是接收端就已經定義好了，不能改變了，需要一條信道，只能我說你聽，或者只能你說我聽，相當于廣播，

??2.半雙工：兩個人都可以是接收方發送方，但是同一時間只能有一個發送一個接收，需要兩條信道，要么我說你聽，你么你說我聽，都行，相當于對講機，

??2.雙工：需要兩條信道，咱倆同時一遍聽對方說話，一邊說話，相當于打電話，

四、兩種資料傳輸方式

??1.串行傳輸：一條位元流一位接著一位傳輸，特點是速度慢、費用低、適合遠距離，

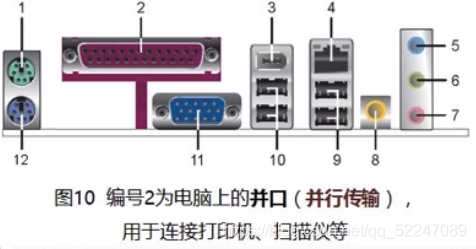

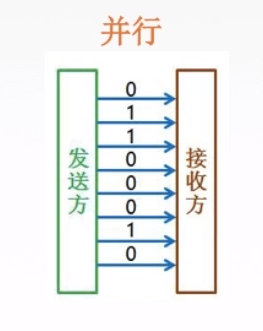

??2.并行傳輸：速度快、費用高、適合近距離，（計算機內部的資料傳輸）

§2.1.3 碼元、波特、速率、帶寬

一、碼元

??碼元是指用一個固定時長的信號波形（數字脈沖），代表不同離散數值的基本波形，是數字通信中數字信號的計量單位，這個時長內的信號稱為k進制碼元，而該時長稱為碼元寬度，當碼元的離散狀態有M個時（M > 2），此時碼元為M進制碼元，

??1碼元可以攜帶多個位元的資訊量，例如，在使用二進制編碼時，只有兩種不同的碼元，一種表示0狀態，另一種表示1狀態，

??若為M進制碼元，則一碼元對應log₂ M位元位，

二、速率、波特、帶寬

??1. 速率：速率也叫資料率，是指資料的傳輸速度 ^① ，表示單位時間內傳輸的資料量，可以用碼元傳輸速率和資訊傳輸速率表示，

??⑴ 碼元傳輸速率（一秒能傳多少碼元）：別名碼元速率、波形速率、調制速率、符號速率等，它表示單位時間內數字通信系統所傳輸的碼元個數（也可稱為脈沖個數或信號變化的次數)，單位是波特（Baud)，1波特表示數字通信系統每秒傳輸一個碼元，這里的碼元可以是多進制的，也可以是二進制的，但碼元速率與進制數無關，（1Baud <=> 1 碼元 / s）

??⑵ 資訊傳輸速率（一秒能傳多少位元）：別名資訊速率、位元率等，表示單位時間內數字通信系統傳輸的二進制碼元個數（即位元數),單位是位元/秒(b/s） ，

??⑶ 碼元傳輸速率與資訊傳輸速率的關系：對于一個M進制碼元（M >= 2 ），一個碼元可以攜帶log ₂ M bit的資訊量，則 N Baud的碼元傳輸速率對應的資訊傳輸速率為 N × log ₂ M bit / s，

注：
??① 傳輸速率與傳播速率是不相同的兩個概念，傳輸速率是從資料從主機到信道上的速度，而傳播速率是資料在整個鏈路上的速度，后者取決于電磁波、電波這類東西的速度，

??2. 帶寬：表示在單位時間內從網路中的某一點到另一點所能通過的“最高資料率”，常用來表示網路的通信線路所能傳輸資料的能力，單位是b/s，

??（我們在第一章提到過，帶寬只是理想狀態下的最高速率，不一定真能達到，詳情請見：計算機網路第一章：計算機網路的基本概念）

??3. 聯系：帶寬是理想、傳輸速率是現實、碼元傳輸速率是以碼元為參考系進行衡量，

??例：若某一數字通信系統傳輸的是四進制碼元，4s內傳輸了8000個碼元，另一數字通信系統傳輸的是十六進制碼元，6s內傳輸了7200個碼元，請問兩者的碼元傳輸速率分別是多少，哪個系統的資訊傳輸速率更快，

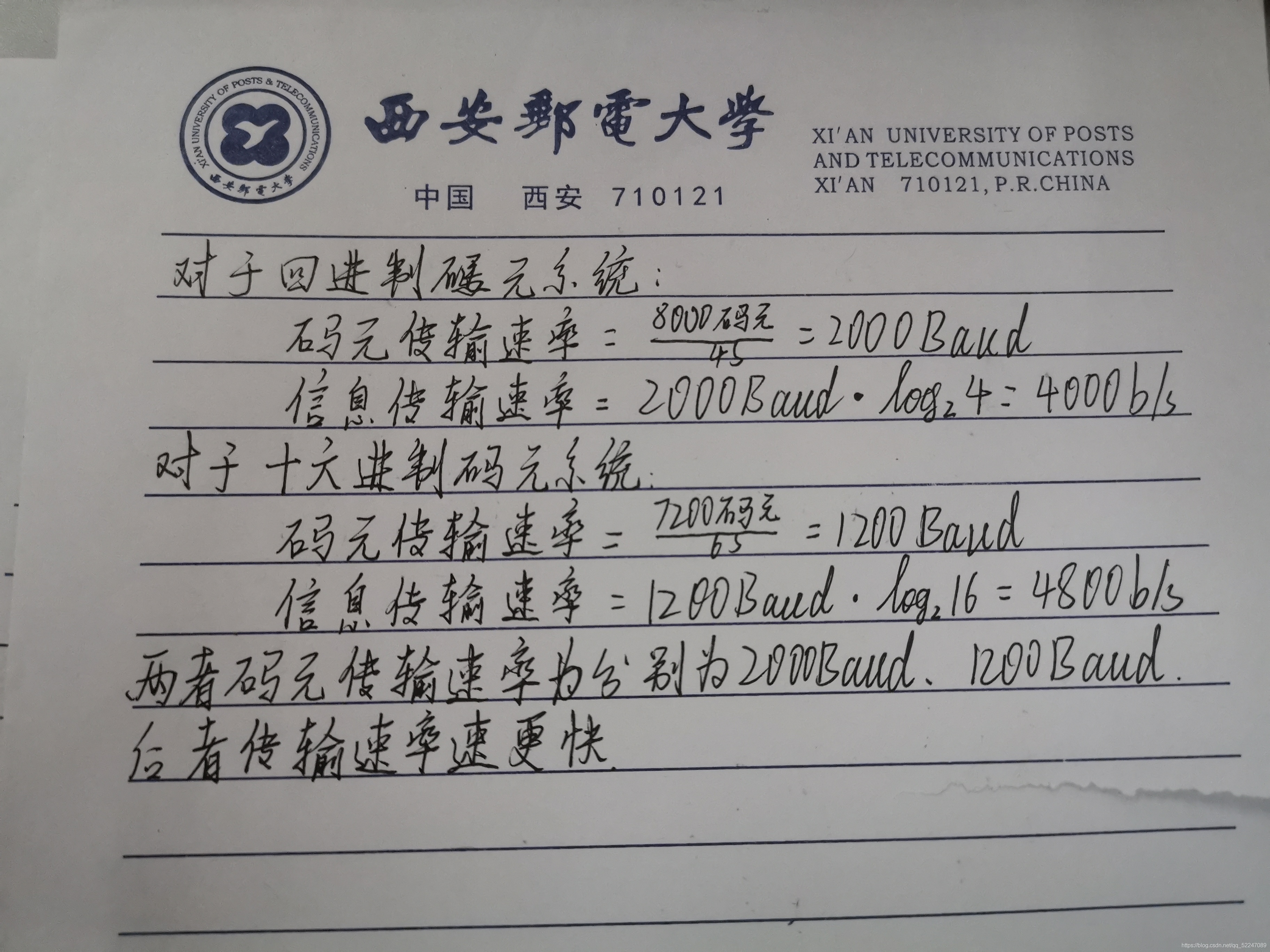

??題解：
（之所以用csdn寫筆記就是因為本人字太爛了，emmm……反正我估計也沒多少人看我這個，要真有人看的話，湊合湊合看吧，我寫的字雖然天書難辨，但仔細揣摩還是能看懂個八九不離十的【狗頭】）

§2.1.4 奈氏準則和香農定理

一、失真

1.失真的兩種型別：

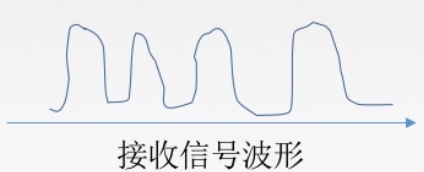

• 有失真但可識別


• 失真太大無法識別


2.影響失真程度的主要因素

• ① 碼元傳輸速率：越快越嚴重
• ② 信號傳輸距離：越遠越嚴重
• ③ 噪聲干擾：吵得碼元日漸消瘦
• ④ 傳輸媒體質量：不能給碼元用并夕夕買的衣服

二、碼間串擾

1.信號帶寬：

??指信道中能通過的最高頻率與最低頻率之差，例如某個電話線中的信號低于200 Hz就傳不過去了，高于2200 Hz也就傳不過去了，顯而易見的，其帶寬是2000 Hz

??頻率低傳不了是因為太低了失真率更高，太高了傳不過去的原因則是因為我們接下來要提的碼間串擾，

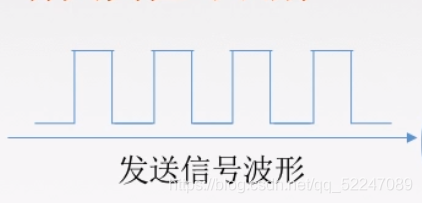

2.碼間串擾：

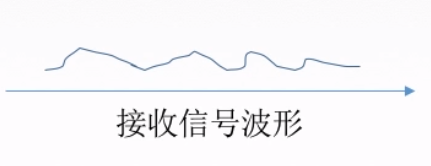

??接收端收到的信號波形失去了碼元之間清晰界限的現象，

??一群人以每秒二十米的速度從你面前走過，讓你把男男女女用零幺串記錄下來，好家伙人家都跑出重影來了，你開了寫輪眼也球都看不見，見不是日弄人哩，還有假如rapper要和你說話，一秒鐘一篇高中作文，那你肯定只能尬笑著“嗯、啊、好”，接收端也是，

三、奈氏準則（奈奎斯特定理）

1.奈氏準則：

??在理想低通（無噪聲，帶寬受限）條件下，為了避免碼間串擾，極限碼元傳輸速率為2W Baud，W是信道帶寬，單位是Hz，

??理想低通信道下的極限資料傳輸率為2W × log ₂ V （V表示有幾種碼元，也就是碼元的離散電平數目，log ₂ V則是一個碼元可以表示幾位）

2.幾點結論：

• ① 在任何信道中，碼元傳輸的速率是有上限的，若傳輸速率超過此上限，就會出現嚴重的碼間串擾問題，使接收端對碼元的完全正確識別成為不可能，
• ② 信道的頻帶越寬（即能通過的信號高頻分量越多），就可以用更高的速率進行碼元的有效傳輸，
• ③ 奈氏準則給出了碼元傳輸速率的限制，但并沒有對資訊傳輸速率給出限制，
• ④ .由于碼元的傳輸速率受奈氏準則的制約，所以要提高資料的傳輸速率，就必須設法使每個碼元能攜帶更多個位元的資訊量，這就需要采用多元制的調制方法，

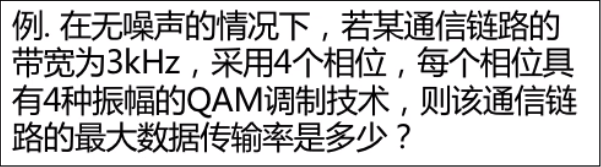

例題：

解答：

??易知，W = 3kHz， V = 4 * 4 = 16

??最大資料傳輸速率 = 2W × log ₂ V = 24 kb / s

四、香農定理

1.信噪比：

??噪聲存在于所有的電子設備和通信信道中，由于噪聲隨機產生，它的瞬時值有時會很大，因此噪聲會使接收端對碼元的判決產生錯誤，但是噪聲的影響是相對的，若信號較強，那么噪聲影響相對較小，因此，信噪比就很重要，信噪比=信號的平均功率/噪聲的平均功率，常記為S/N，并用分貝（dB）作為度量單位，即:

??信噪比（dB） = 10 log ₁₀ (S / N)

2.香農定理：

??在帶寬受限且有噪聲的信道中，為了不產生誤差，資訊的資料傳輸速率有上限值，

??信道的極限資料傳輸速率=W log ₂ (1 + S/N)(b/s)

??W是帶寬、S / N 是信噪比，

3.一些結論：

• 信道的帶寬或信道中的信噪比越大，則資訊的極限傳輸速率就越高，
• 對一定的傳輸帶寬和一定的信噪比，資訊傳輸速率的上限就確定了，
• 只要資訊的傳輸速率低于信道的極限傳輸速率，就一定能找到某種方法來實作無差錯的傳輸，
• 香農定理得出的為極限資訊傳輸速率，實際信道能達到的傳輸速率要比它低不少，

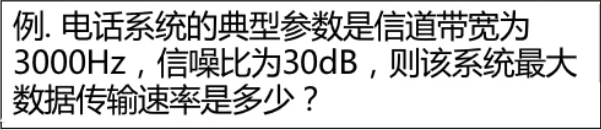

例題：

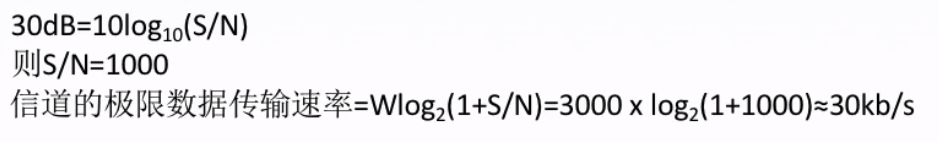

解答

五、奈氏準則與香農定理異同

	奈氏準則	香農定理
作用	內憂：帶寬受限無噪聲干擾的情況下，為了避免碼間串擾，碼元傳輸速率上限為2W Baud	帶寬受限有噪聲條件下的資訊傳輸速率
對速率的約束	約束碼元傳輸速率	約束資訊傳輸速率
極限資料傳輸率	2W × log 2 V	W log 2 (1 + S/N)
提高速率的方式	提高帶寬 / 采用更好的編碼技術 讓一個碼元對應多位	提高帶寬 / 信噪比

注：做題讓求極限資料率時，只給信噪比用香農，只給碼元電平數目用奈氏，兩者都給，兩者都酸，取最小的，

例題：

解答：

??應用奈氏準則： v = 2 × 4000 × log ₂ 2 = 8kb / s

??應用香農定理：v = 4000 × log ₂ (1 + 127) = 28kb / s

??綜上，最大資料速率應為8kb / s

§2.1.5 編碼與調制（一）

一、基帶信號與寬帶信號

1.信道的概念:

??信號的傳輸媒介，一般用來表示向某一個方向傳送資訊的介質，因此一條通信線路往往包含一條發送信道和一條接收信道，

2.信道的分類：

• ① 按傳輸信號分：
  • 模擬信道：傳送模擬信號
  • 數字信道：傳送數字信號
• ② 按傳輸介質分：
  • 無線通信
  • 有線通信

3.信道上傳送的信號的分類：

• 基帶信號：經編碼在數字信道上傳輸
• 寬帶信號：經調制在模擬信道上傳輸

4.基帶信號：

??將數字信號1和0直接用兩種不同的電壓表示，再送到數字信道上去傳輸（基帶傳輸），來自信源的信號，像計算機輸出的代表各種文字或影像檔案的資料信號都屬于基帶信號，基帶信號就是發出的直接表達了要傳輸的資訊的信號，比如我們說話的聲波就是基帶信號，

??基帶信號可以有多種編碼方式，例如用高電壓表示1，用低電壓表示0；或者用電壓一低一高表示1，用電壓一高一低表示0

5.寬帶信號：

??將基帶信號進行調制后形成的頻分復用模擬信號，再傳送到模擬信道上去傳輸（寬帶傳輸），把基帶信號經過載波調制后，把信號的頻率范圍搬移到較高的頻段以便在信道中傳輸（即僅在一段頻率范圍內能夠通過信道)，

??調制是將數字信號轉化成易于迅速傳播的模擬信號，借條就是反過來吧模擬信號變成數字信號，

6.總結：

??在傳輸距離較近時，計算機網路采用基帶傳輸方式（近距離衰減小，從而信號內容不易發生變化)

??在傳輸距離較遠時，計算機網路采用寬帶傳輸方式（遠距離衰減大，即使信號變化大也能最后過濾出來基帶信號)

? （其實就相當于高壓輸電，能上大學的應該都懂高壓輸電）

二、編碼與調制

??對于數字資料而言，通過數字發送器把資料轉化成數字信號叫做編碼；通過調制器把資料轉化成模擬信號叫調制，

??對于模擬資料而言，通過PCM編碼器把資料轉化成數字信號叫做編碼；通過放大器調制器把資料轉化成模擬信號叫調制，

§2.1.5 編碼與調制（二）

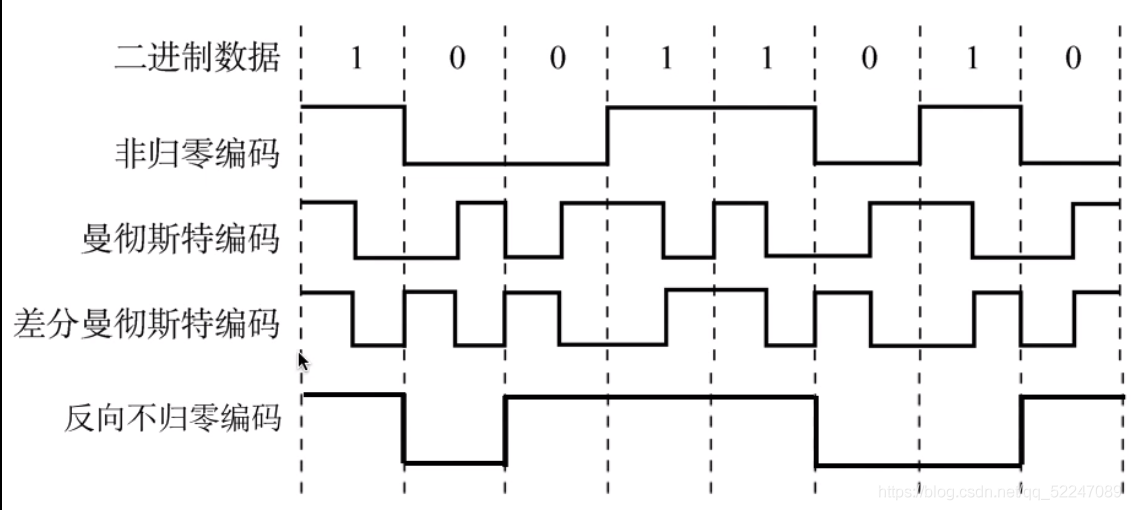

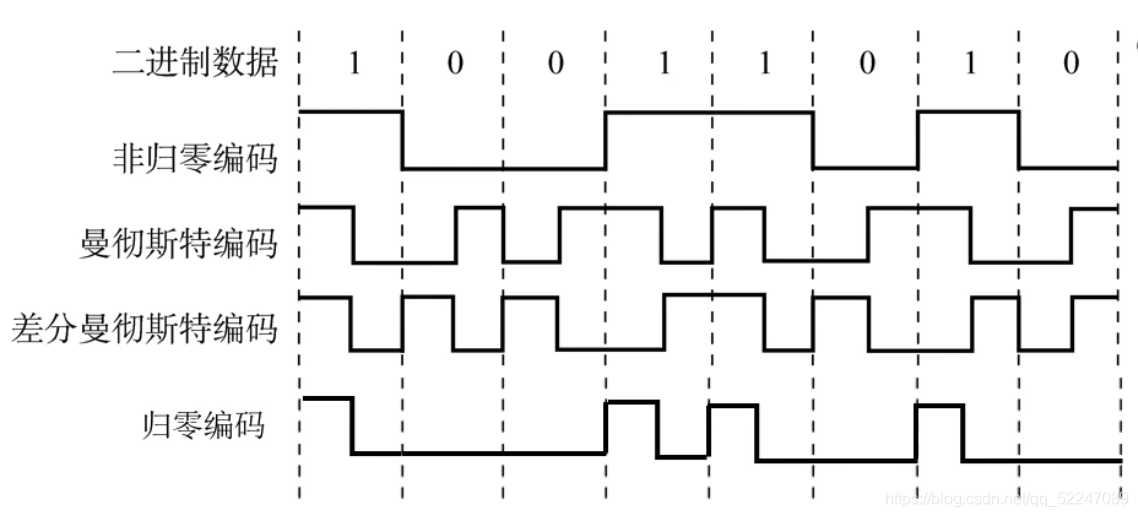

一、數字資料編碼為數字信號 — 數字資料的編碼

1.非歸零編碼（NRZ）：

??用高低電壓表示0和1，編碼容易實作，但沒有檢錯功能，且無法判斷一個碼元的開始和結束，以至于收發雙方難以保持同步，即發送端發送一長串的0或一長串的1的話，無法判斷起始位置，無法判斷是一長坨1還是好多個1，需要發送端接收端規定每個碼元多長時間，

2.歸零編碼（RZ）：

??信號電平在一個碼元之內都要恢復到零的這種編碼成編碼方式，

??如圖所示，這種編碼方式信道中處于低電平的時間過久，同樣需要發送端接收端規定每個碼元多長時間，所以不推薦使用，

3.反向不歸零編碼（NRZI）：

??信號電平翻轉表示0，信號電平不變表示1，

??如果發送端發送的資料全為1，那就會出現連續長時間的相同電平，要規定時間，同樣不推薦使用，

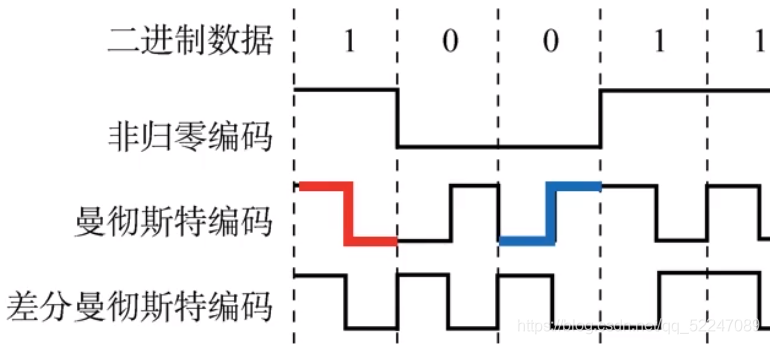

4.★ 曼徹斯特編碼

??將一個碼元分成兩個相等的間隔，前一個間隔為低電平后一個間隔為高電平表示碼；碼元0則正好相反，也可以采用相反的規定，該編碼的特點是在每一個碼元的中間出現電平跳變，位中間的跳變既作時鐘信號（可用于同步）,又作資料信號，但它所占的頻帶寬度是原始的基帶寬度的兩倍，所以資料傳輸速率只有調制速率的1 / 2 ，

??這種情況下使用二進制碼元，則在一個時間周期內傳送兩個碼元，表示一個位元位，

5.差分曼徹斯特編碼：

??常用于局域網傳輸，其規則是:若碼元為1，則前半個碼元的電平與上一個碼元的后半個碼元的電平相同，若為o，則相反，該編碼的特點是，在每個碼元的中間，都有一次電平的跳轉，可以實作自同步，且抗干擾性強于曼徹斯特編碼，

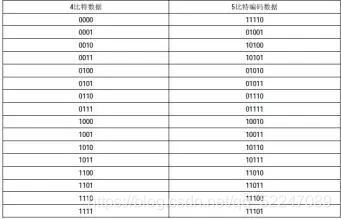

6.4B / 5B 編碼：

??位元流中插入額外的位元以打破一連串的0或1，就是用5個位元來編碼4個位元的資料，之后再傳給接收方，因此稱為4B/5B，編碼效率為80%，

??只采用16種對應16種不同的4位碼，其他的16種作為控制碼（幀的開始和結束，線路的狀態資訊等)或保留，

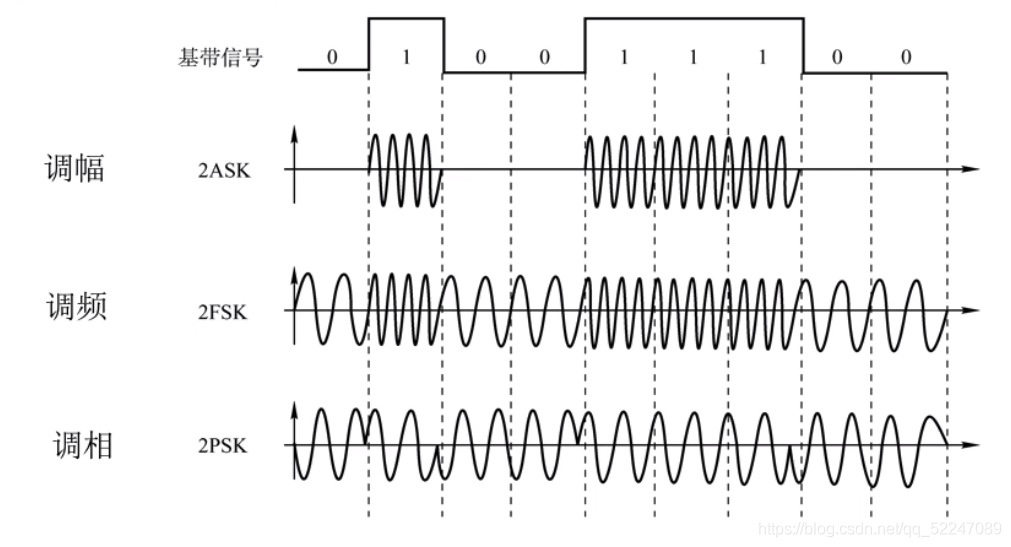

二、數字資料調制為模擬資料 — 數字資料的調制

??數字資料調制技術在發送端將數字信號轉換為模擬信號，而在接收端將模擬信號還原為數字信號，分別對應于調制解調器的調制和解調程序，

若同時使用調幅和調相就叫做QAM調制技術，

例題：某通信鏈路的波特率是1200Baud，采用4個相位，每個相位有4種振幅的QAM調制技術，則該鏈路的資訊傳輸速率是多少?

解答：

??首先4 × 4 = 16，則碼元有十六種狀態，log ₂ 16 = 4；所以是4進制碼元，1200 Baud × 4 = 4800b / s

三、模擬資料轉化為數字信號 — 模擬資料的編碼

??（這些玩意通原上都會講到，我就不細寫了，我們專業學通原，【狗頭】）

??計算機內部處理的是二進制資料，處理的都是數字音頻，所以需要將模擬音頻通過采樣、量化轉換成有限個數學字表示的離散序列（即實作音頻數字化），最典型的例子就是對音頻信號進行編碼的脈碼調制（PCM)，在計算機應用中，能夠達到最高保真水平的就是PCM編碼，被廣泛用于素材保存及音樂欣賞，CD、DVD以及我們常見的WAV檔案中均有應用，它主要包括三步:抽術量化、編碼，

1.抽樣：

??對模擬信號周期性掃描，把時間上連續的信號變成時間上離散的信號，為了使所得的離散信號能無失真地代表被抽樣的模擬資料，要使用采樣定理進行采樣： f_采樣頻率 ≥ 2f_{信號最高頻率}

2.量化：

??把抽樣取得的電平幅值按照一定的分級標度轉化為對應的數字值，并取整數，這就把連續的電平幅值轉換為離散的數字量，

3.編碼：

??把量化的結果轉換為與之對應的二進制編碼，

四、模擬資料轉化成模擬信號 — 模擬資料的調制

??為了實作傳輸的有效性，可能需要較高的頻率，這種調制方式還可以使用頻分復用技術，充分利用帶寬資源，在電話機和本地交換機所傳輸的信號是采用模擬信號傳輸模擬資料的方式;模擬的聲音資料是加載到模擬的載波信號中傳輸的，

??（就和高壓輸電差不多，懂得都懂）

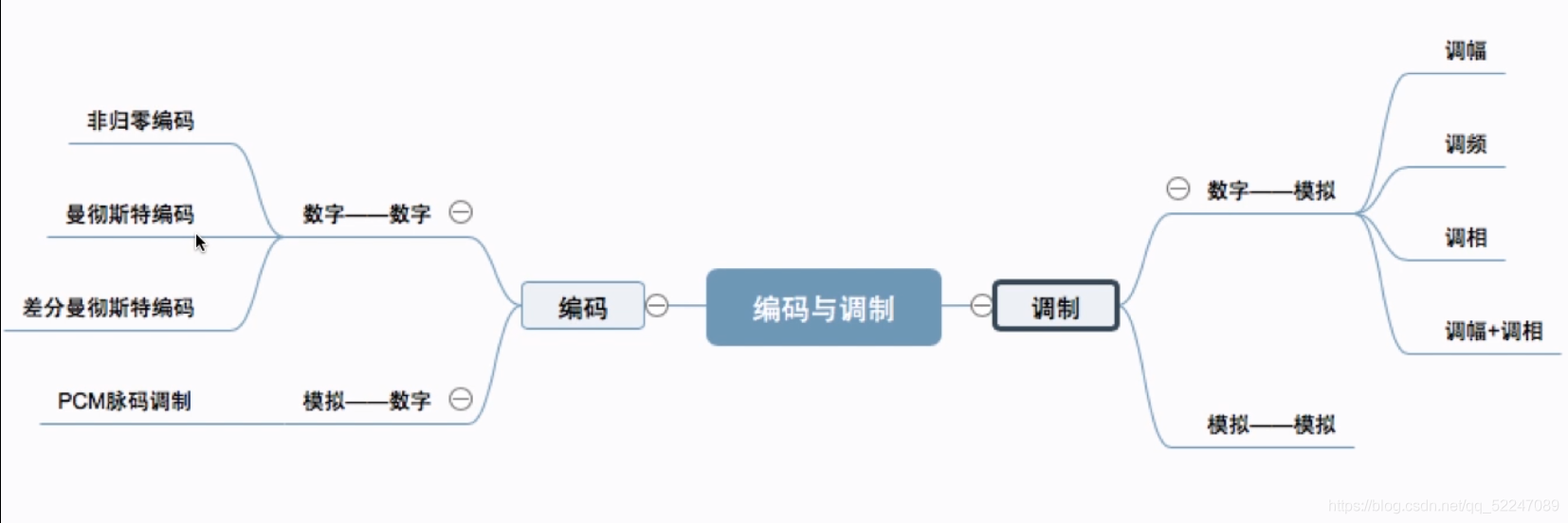

五、本節思維導圖

§2.2 物理層傳輸介質

一、傳輸介質及分類

1.傳輸介質的概念：

??傳輸介質也稱傳輸媒體/傳輸媒介，它就是資料傳輸系統中在發送設備和接收設備之間的物理通路，

??傳輸媒體不是物理層，傳輸媒體在物理層的下面，因為物理層是體系結構的第一層，因此有時稱傳輸媒體為0層，在傳輸媒體中傳輸的是信號，但傳輸媒體并不知道所傳輸的信號代表什么意思，但物理層規定了電氣特性，因此能夠識別所傳送的位元流，

2.傳輸介質的分類：

• 導向性傳輸介質：電磁波被導向沿著固體媒介(銅線/光纖）傳播，

• 非導向性傳輸介質：自由空間，介質可以是空氣、真空、海水等，

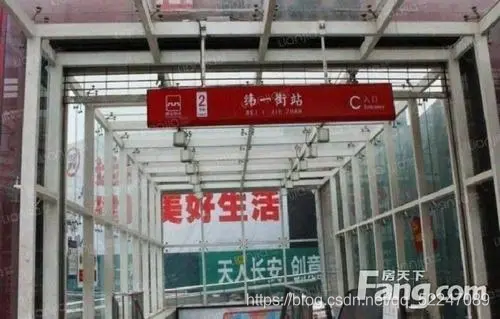

??兩者區別就類似于地鐵和共享單車，從韋曲南到北客站，地鐵是導向性的，只能走那一個方向，但騎共享單車不一樣，它是非導向性的，你可以在雁南一路的時候右拐去西郵老校區玩玩再扭回來繼續去北客站，甚至你可以往南走一直騎到泰國，再到太平洋海底騎共享單車，一直騎到北冰洋，再騎到俄羅斯，再往南到西安，這樣一路向南也可以，反正他是非導向性的，

二、導向性傳輸介質 — 雙絞線與同軸電纜

1.雙絞線：

??雙絞線是古老、又最常用的傳輸介質，它由兩根采用一定規則并排絞合的、相互絕緣的銅導線組成，絞合可以減少對相鄰導線的電磁干擾，

??根據右手準則、絞合的電線會產生磁場、兩條絞線產生方向不一樣的磁場相互抵消，就可以減少電磁干擾了啦(〃‘▽’〃)

??為了進一步提高抗電磁干擾能力，可在雙絞線的外面再加上一個由金屬絲編織成的屏蔽層，這就是屏蔽雙絞線(STP)，無屏蔽層的雙絞線就稱為非屏蔽雙絞線（UTP) ，

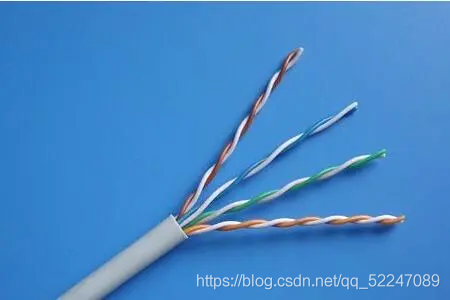

??非屏蔽雙絞線：

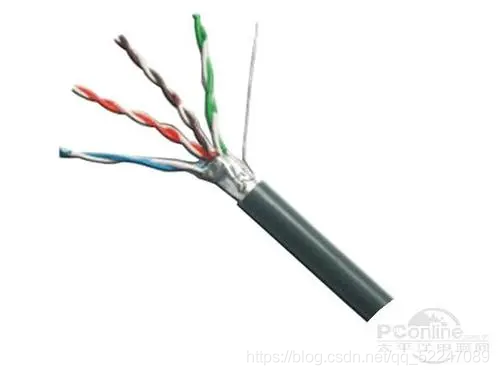

??屏蔽雙絞線：

??雙絞線價格便宜，是最常用的傳輸介質之一，在局域網和傳統電話網中普遍使用，模擬傳輸和數字傳輸都可以使用雙絞線，其通信距離一般為幾公里到數十公里，距離太遠時，對于模擬傳輸，要用放大器放大衰減的信號;對于數字傳輸，要用中繼器將失真的信號整形，

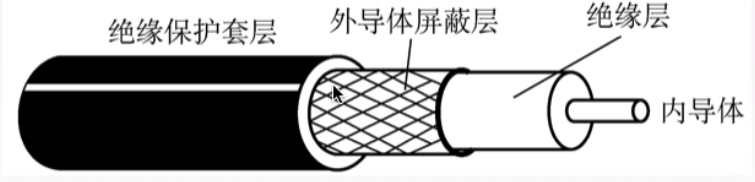

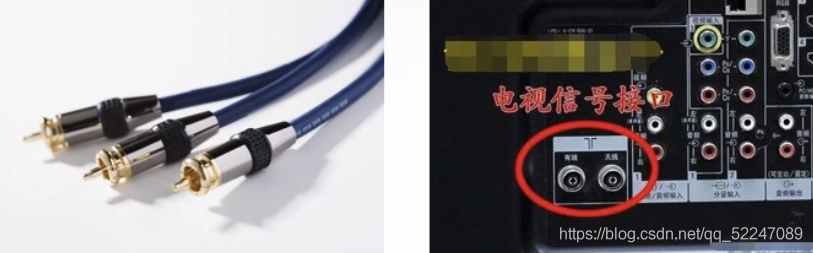

2.同軸電纜：

??同軸電纜由導體銅質芯線、絕緣層、網狀編織屏蔽層和塑料外層構成，按特性阻抗數值的不同，通常將同軸電纜分為兩類: 50Q同軸電纜和75Q同軸電纜，其中，50Q同軸電纜主要用于傳送基帶數字信號，又稱為基帶同軸電纜，它在局域網中得到廣泛應用;75Q同軸電纜主要用于傳送寬帶信號，又稱為寬帶同軸電纜，它主要用于有線電視系統，

??這四個結構共用一條軸線，所以才叫同軸電纜，

3.雙絞線與同軸電纜的區別：

??由于外導體屏蔽層的作用，同軸電纜抗干擾特性比雙絞線好，被廣泛用于傳輸較高速率的資料，其傳輸距離更遠，但價格較雙絞線貴，

三、導向性傳輸介質 — 光纖

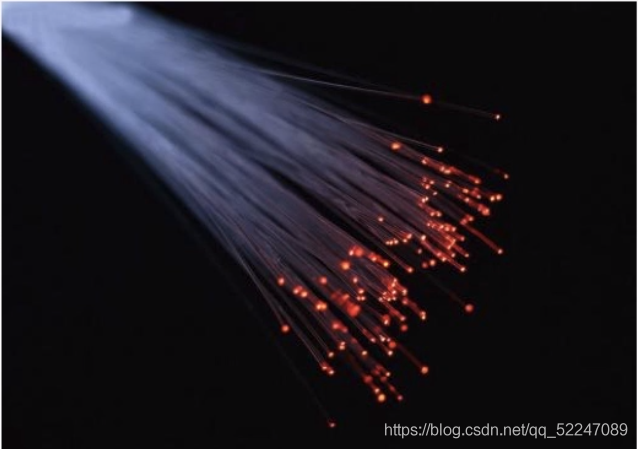

1.概念：

??光纖通信就是利用光導纖維（簡稱光纖）傳遞光脈沖來進行通信，有光脈沖表示1，無光脈沖表示0，而可見光的頻率大約是10 ⁸ MHz，因此光纖通信系統的帶寬遠遠大于目前其他各種傳輸媒體的帶寬，

??光纖在發送端有光源，可以采用發光二極管或半導體激光器，它們在電脈沖作用下能產生出光脈沖;在接收端用光電二極管做成光檢測器，在檢測到光脈沖時可還原出電脈沖，

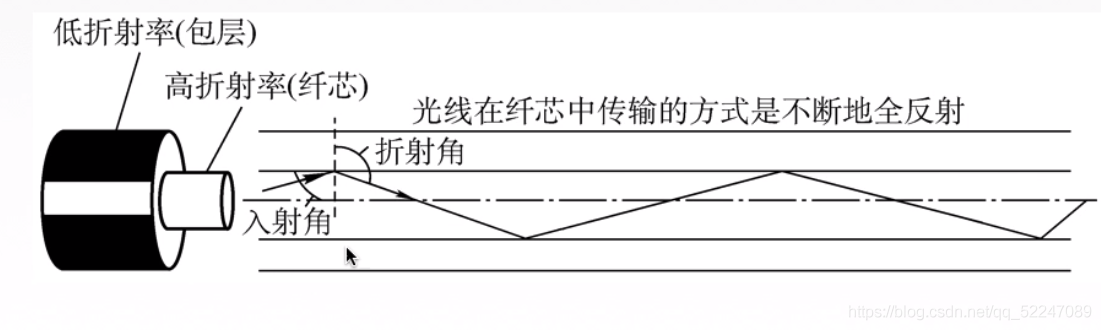

??光纖主要由纖芯(實心的! )和包層構成，光波通過纖芯進行傳導，包層較纖芯有較低的折射率，當光線從高折射率的介質射向低折射率的介質時，其折射角將大于入射角，因此，如果入射角足夠大，就會出現全反射，即光線碰到包層時候就會折射回纖芯、這個程序不斷重復，光也就沿著光纖傳輸下去，

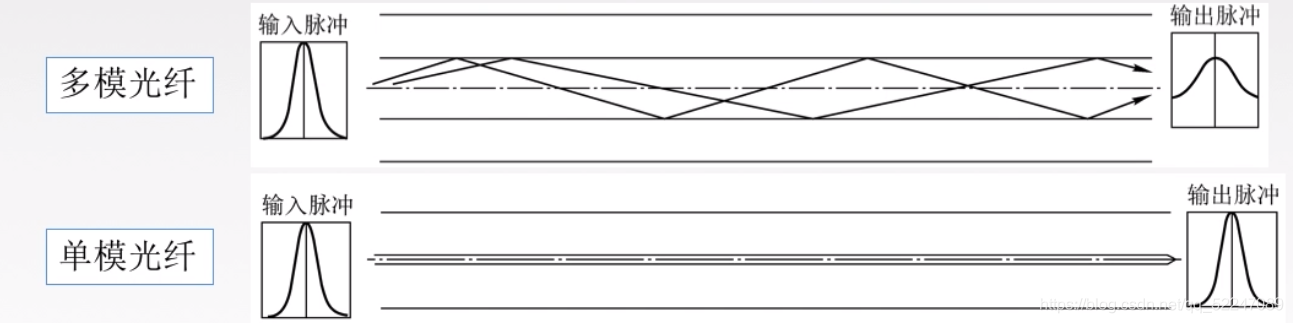

2.單模光纖與多模光纖：

	定義	光源	特性	外觀
單模光纖	一種在橫向模式直接傳輸光信號的光纖	定向性很好的激光二極管	衰耗小、適合遠距離傳輸
多模光纖	有多種傳輸光信號模式的光纖	發光二極管	易失真、適合近距離傳輸

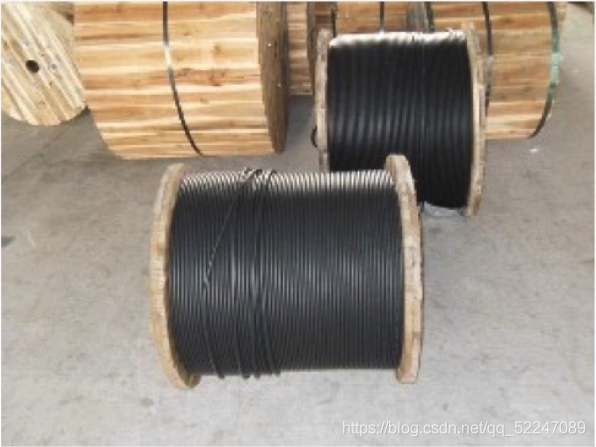

??由于光纖太細容易斷，所以為了提高傳輸效率和防止光線斷了，就把好幾根光纖捆起來做成光纜，如圖，一根光纖至少一根光纜，當然多了也有可能，

3.光纖的特點：

• 傳輸損耗小，中繼距離長，對遠距離傳輸特別經濟，
• 抗雷電和電磁干擾性能好，
• 無串音干擾，保密性好，也不易被竊聽或截取資料，
• 體積小，重量輕，

四、非導向性傳輸介質

1.無線電波：

??信號可以向所有方向傳播，具有較強的穿透能力，可傳遠距離，廣泛應用于通信領域（如手機通信），

2，微波：

??微波信號沿固定方向傳播，并且頻率高、頻段范圍寬，因此資料率很高，

??廣泛應用于地面微波接力通信和衛星通信，

3.紅外線和激光：

??把要傳輸的信號分別轉換成各自的信號格式（微波就不用），即紅外線信號和激光信號，再在空間中進行傳播，

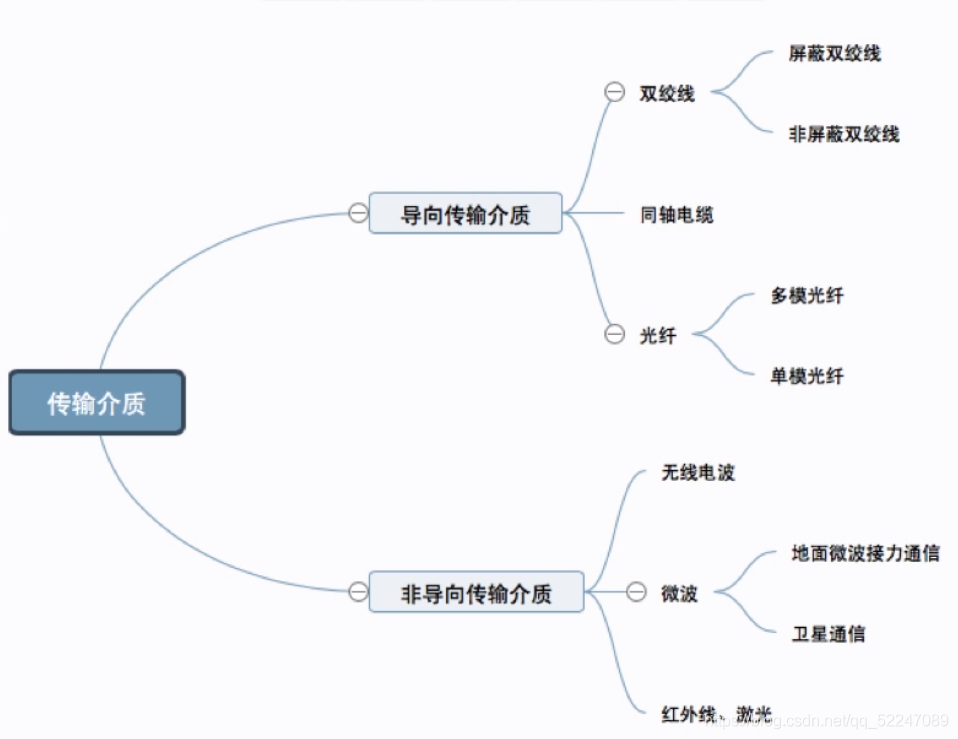

五、本節思維導圖

§2.3 物理層設備

一、中繼器

1.誕生原因：

??由于存在損耗，在線路上傳輸的信號功率會逐漸衰減，衰減到一定程度時將造成信號失真，因此會導致接收錯誤，

2.功能：

??對信號進行再生和還原，對衰減的信號進行放大，保持與原資料相同，以增加信號傳輸的距離，延長網路的長度，（再生數字信號）

3.中繼器的兩端：

??兩端的網路部分是網段，而不是子網，適用于完全相同的兩類網路的互連，且兩個網段速率要相同，

??中繼器只將任何電纜段上的資料發送到另一段電纜上，它僅作用于信號的電氣部分，并不管資料中是否有錯誤資料或不適于網段的資料，（畢竟人家是物理層設備對吧）

??中繼器兩端可以連相同媒體，也可以連不同媒體（左雙絞線右雙絞線可以，左雙絞線右光纖還可以）

??中繼器的兩端一定要是同一個協議，（因為中繼器不會存盤轉發，存盤轉發的概念詳見網路層資料鏈路層）

4.5-4-3規則：

??網路標準中都對信號的延遲范圍作了具體的規定，因而中繼器只能在規定的范圍內進行，否則會網路故障，

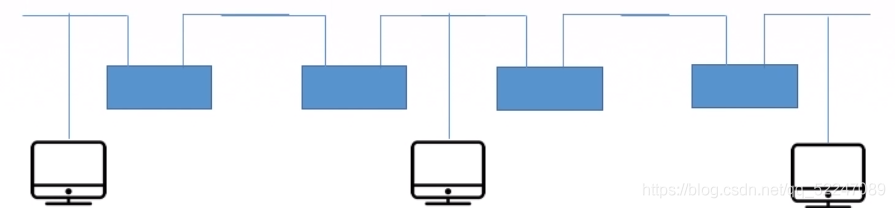

??如圖，5-4-3規則就是說只能有五個網段、四個設備（就中繼器集線器這類物理層設備），并且只能連接三個主機，

二、集線器（多口中繼器）

1.功能：

??對信號進行再生放大轉發，對衰減的信號進行放大，接著轉發到其他所有（除輸入埠外）處于作業狀態的埠上，以增加信號傳輸的距離，延長網路的長度，不具備信號的定向傳送能力，是一個共享式設備，（說白了也就是星星拓撲結構，如圖）

??另外不是說了不具備定向傳送能力，那也就是說假說集線器上連了五臺主機、有一串資料是要給其中一臺的，但它也會同時發給其他的四個主機，其他的四個主機接收到資訊一看，誒？這收件人寫的咋不是我啊，好求勢，然后就把這一串資料忽略了，

??集線器同一時間內只能傳送一組資訊，所以每個主機使用集線器的程序就像是多個行程并行一個，排成佇列，這個完了是那個，

??也就是說集線器不能分割沖突域，所以連接在集線器上的作業著的主機要平分帶寬，

??

??

??

??

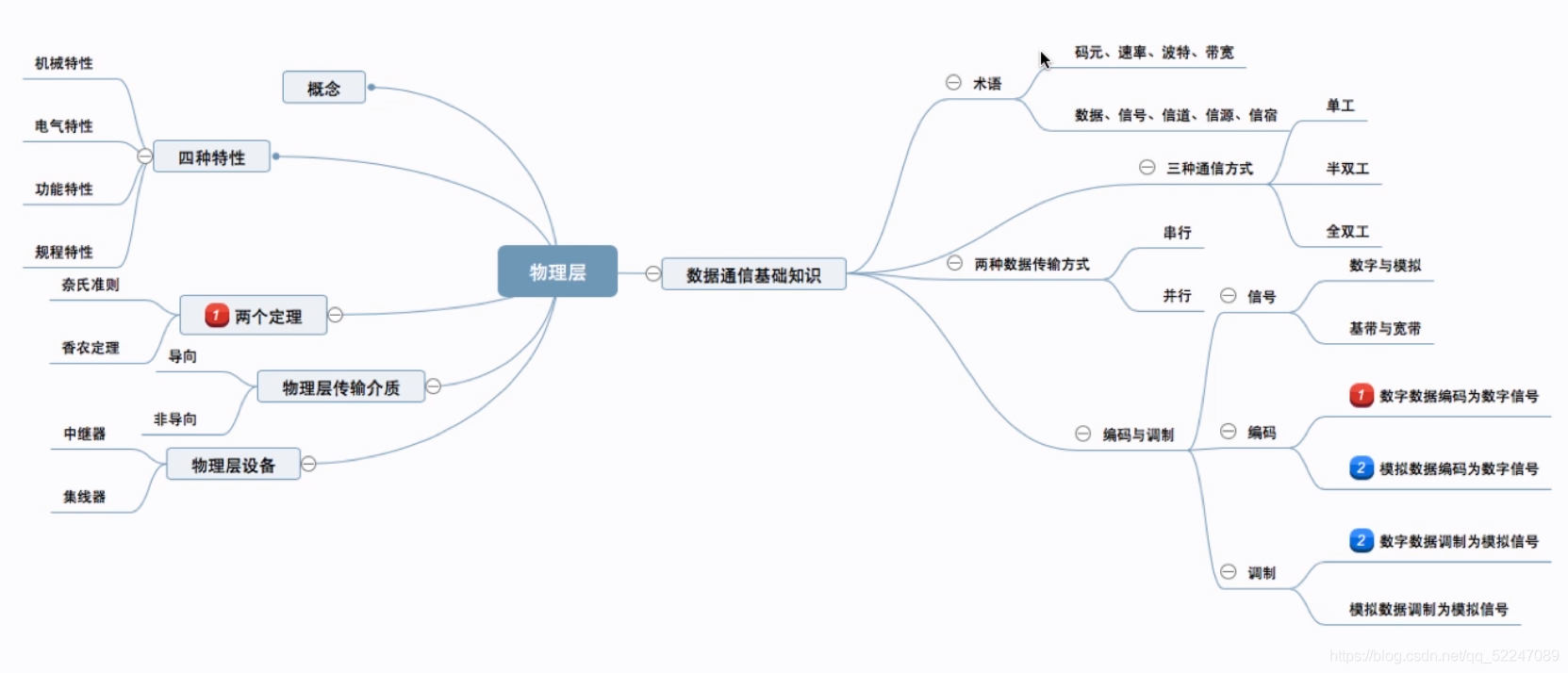

§2.4 第二章思維導圖

（PS：該筆記所對應的學習資料b站鏈接：2019 王道考研 計算機網路）
