前言
這是初次接觸STM32單片機，作為第一個專案，在此做下筆記
一、專案簡介
1.專案名稱
基于STM32的室內溫濕度檢測
2. 專案設計思路
思路：本專案采用ARM結構中最為代表的Cortex-M4系列的芯片，選用STM32F407ZGT6開發板進行專案開發，選用的傳感器為常見通用的DHT11溫濕度傳感器，傳感器將采集到的資料傳輸到STM32（MCU）主控進行資料處理，最后通過串口列印出來，
3.專案準備軟硬體
| 硬體 | 數量 |
|---|---|
| STM32F407ZGT6 | 1 |
| DHT11 | 1 |
| 杜邦線 | 若干 |
| 軟體 | 下載地址 |
|---|---|
| Keil5 | http://www.keil.com/demo/eval/arm.htm |
| STM32f407韌體庫 | http://www.keil.com/dd2/pack |
| STM32CudeMx | http://www.st.com/web/en/catalog/tools/PF259242 |
| STM32CudeMx的f407軟體包 | http://www.st.com/web/en/catalog/tools/PF259243 |
二、專案實施
1.BSP工程專案創建

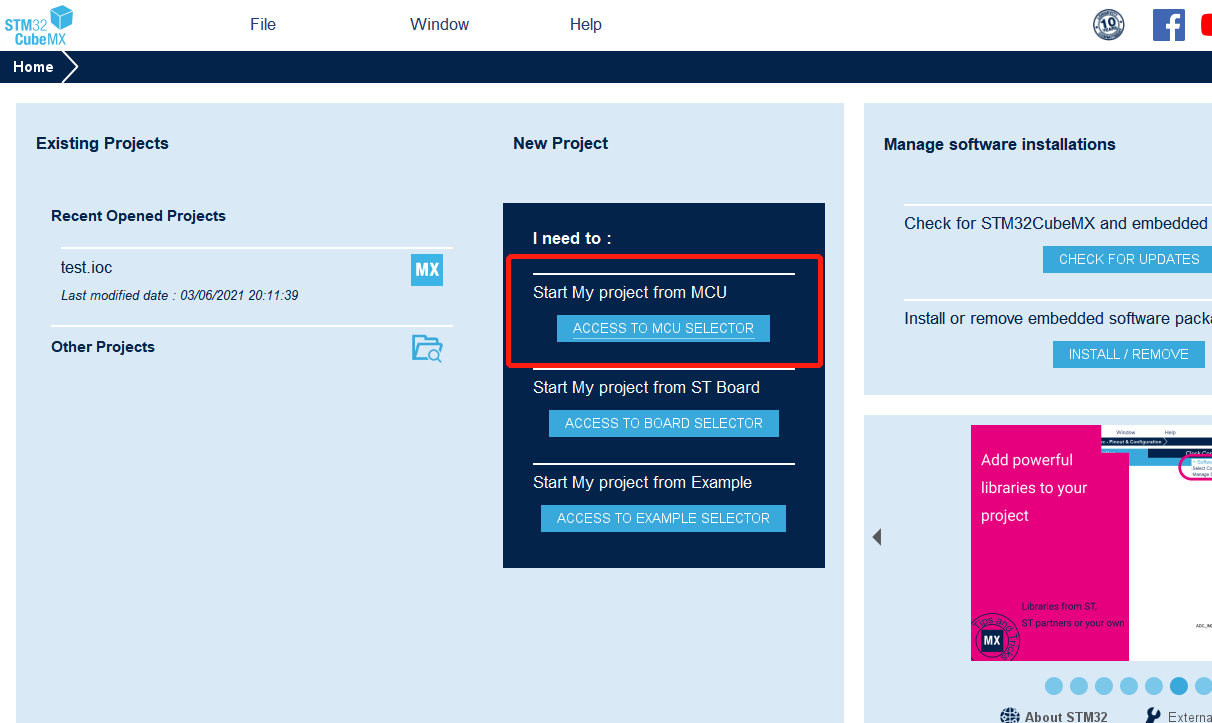

安裝完畢后，首先打開STM32CudeMx，點擊新建工程

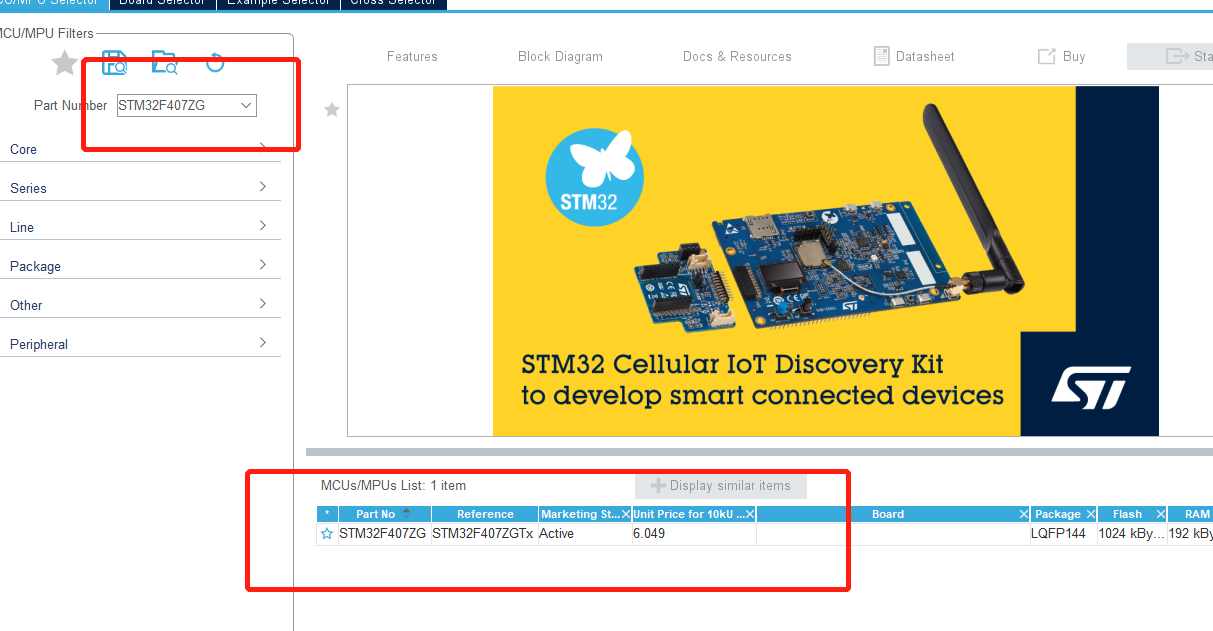

搜索STM32F407ZG

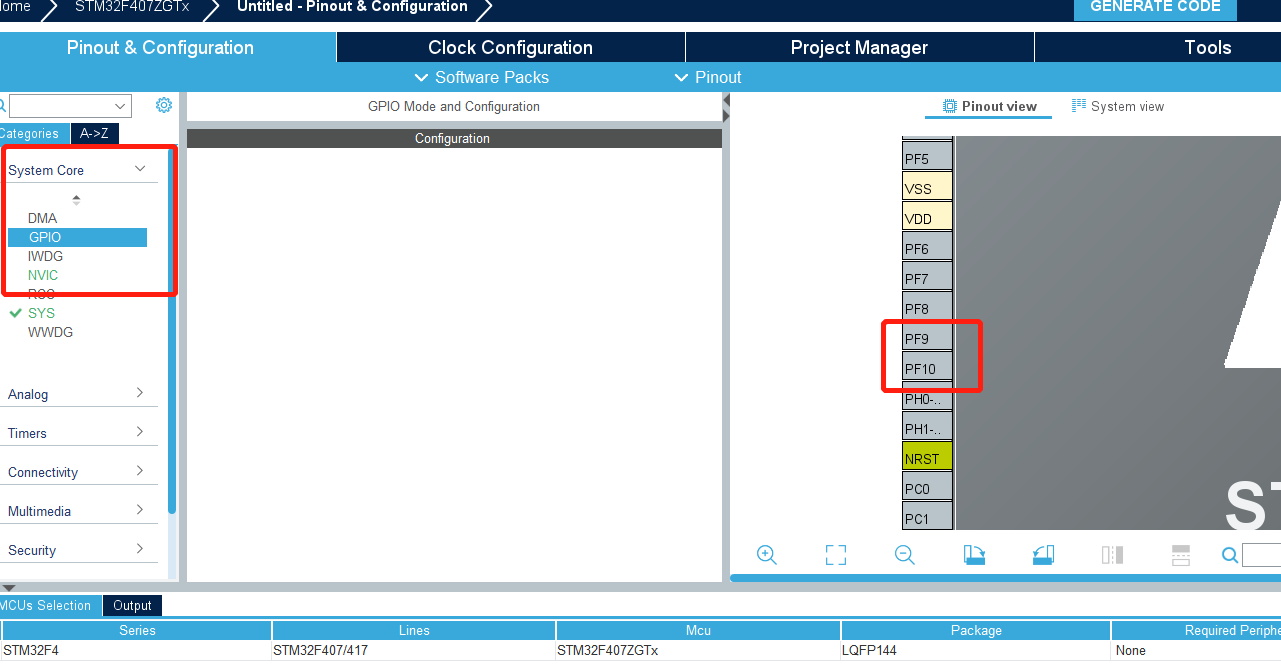

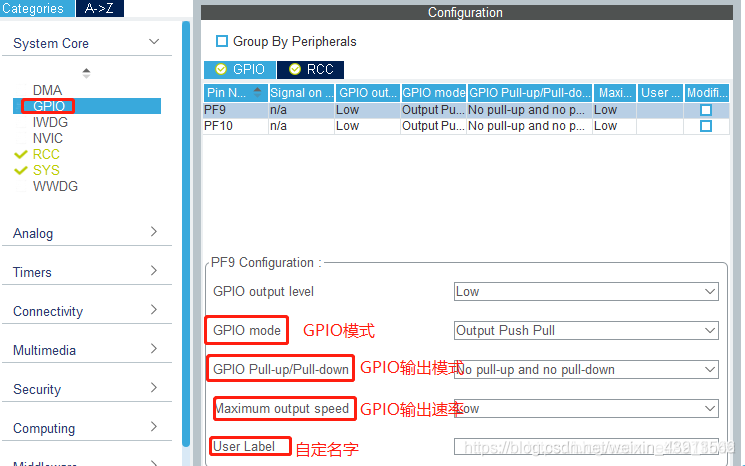

點擊System Core ——》GPIO，選擇PF9和PF10，各自點擊為GPIO_OutPut
對GPIO進行具體配置

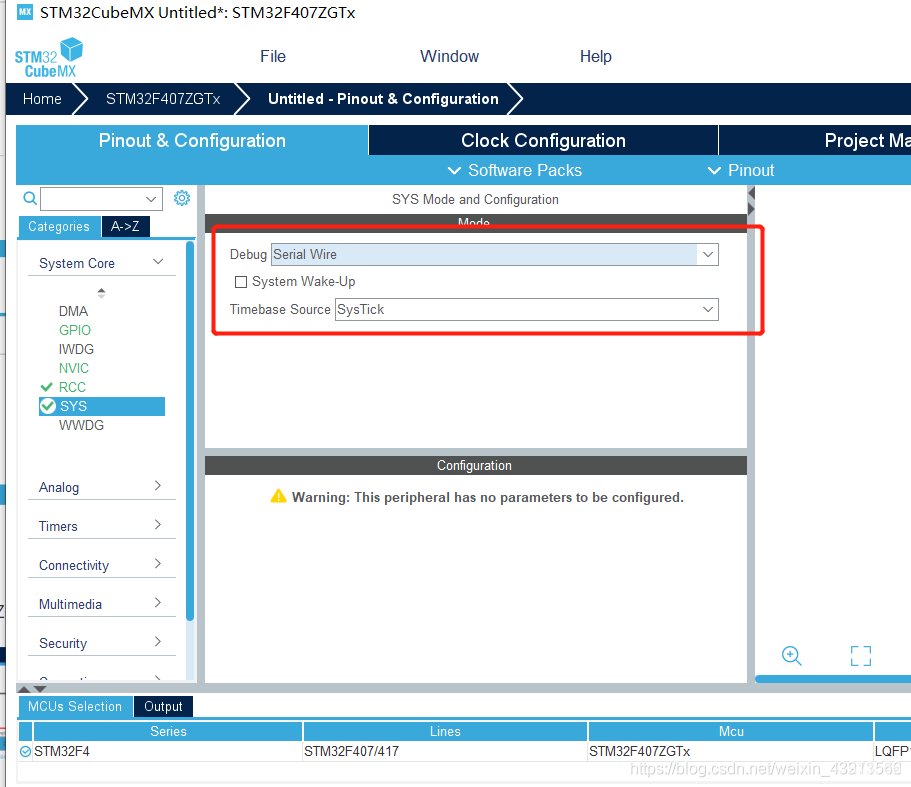

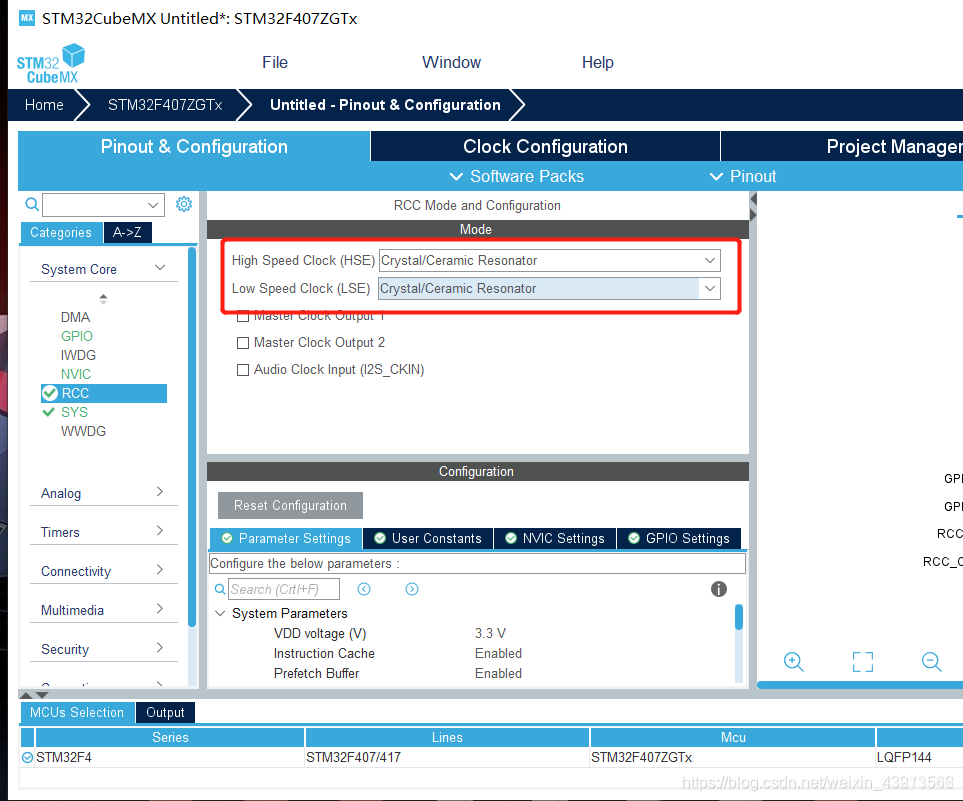

配置RCC時鐘

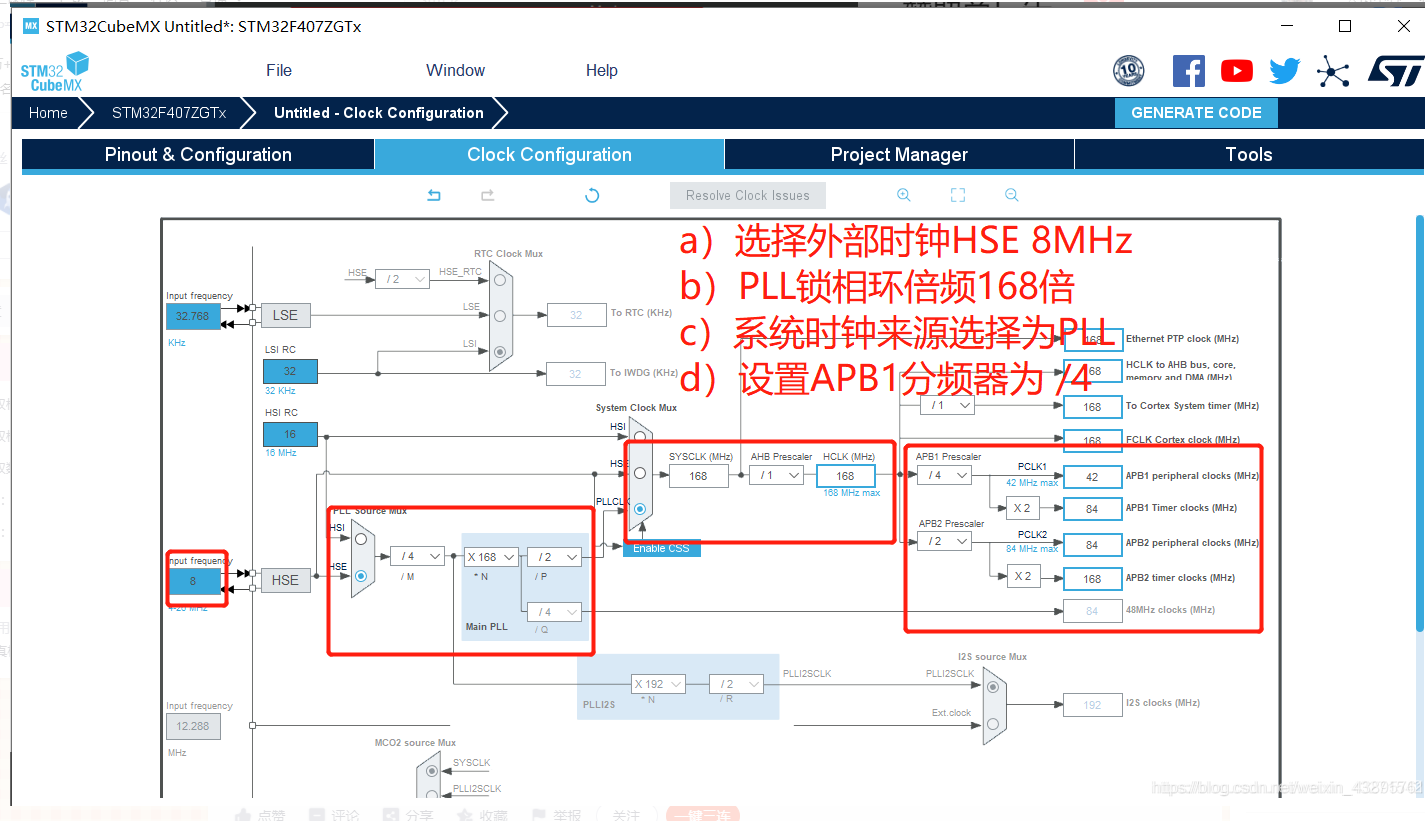

配置系統時鐘
配置系統時鐘

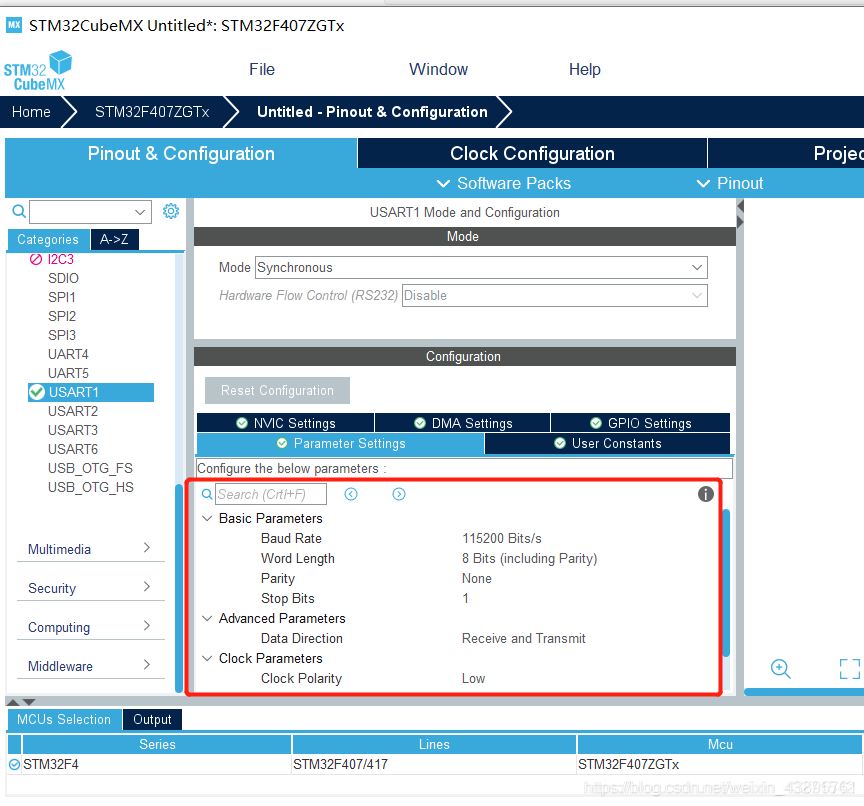

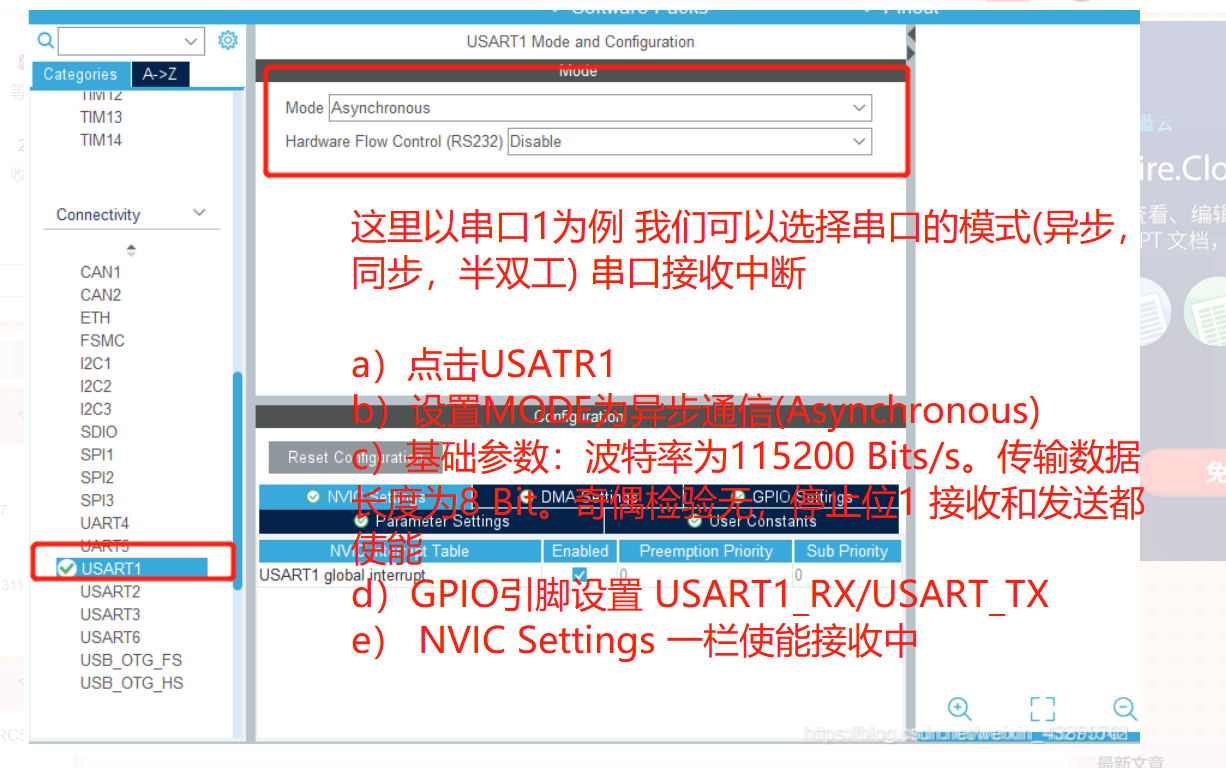

配置串口
配置時鐘樹

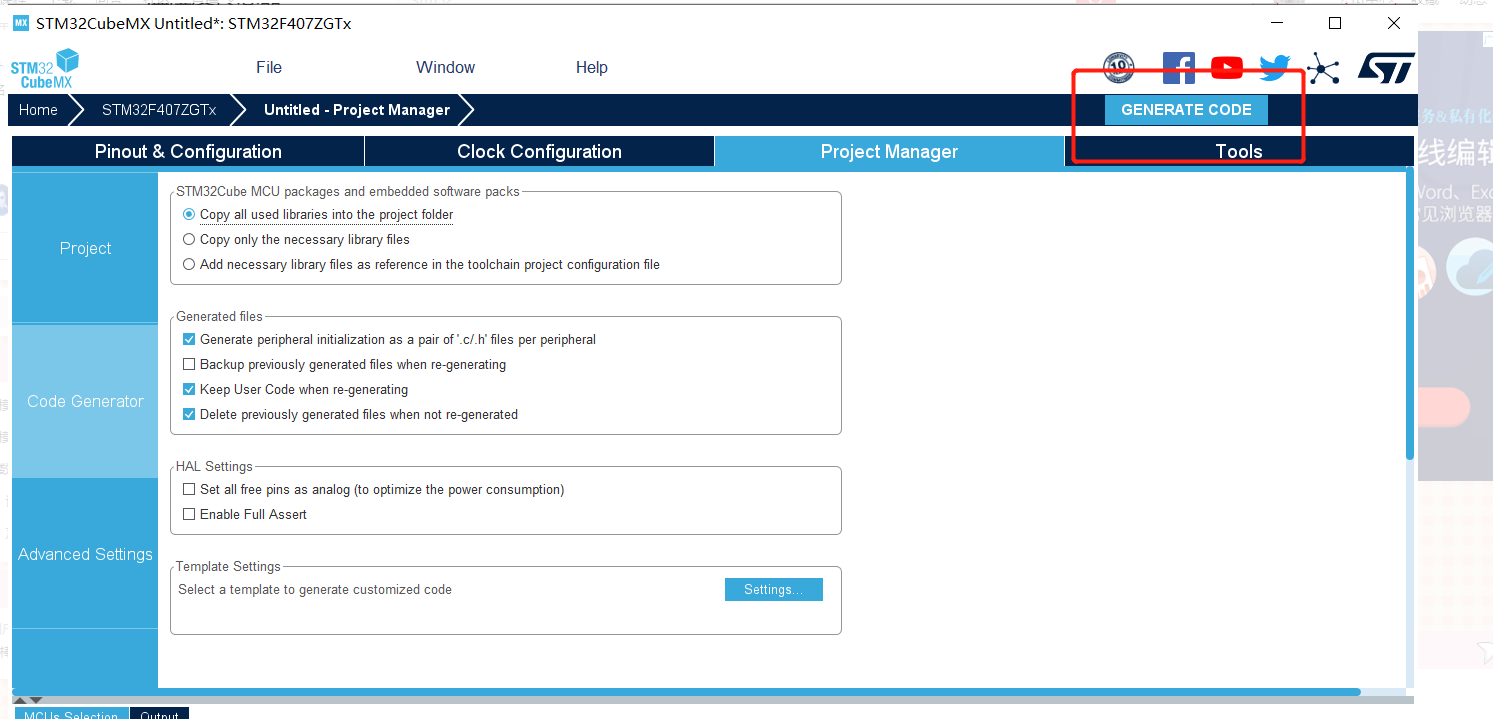

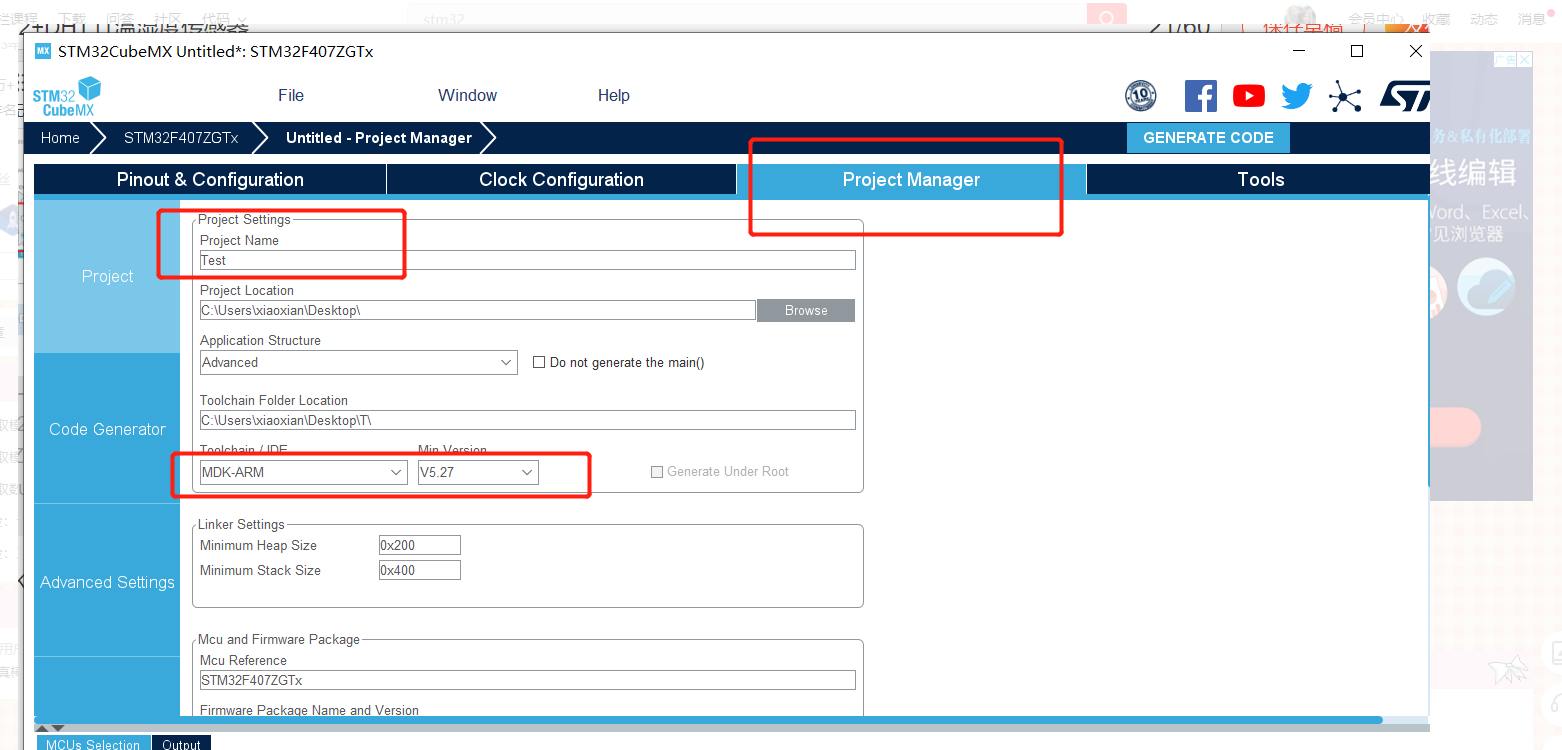

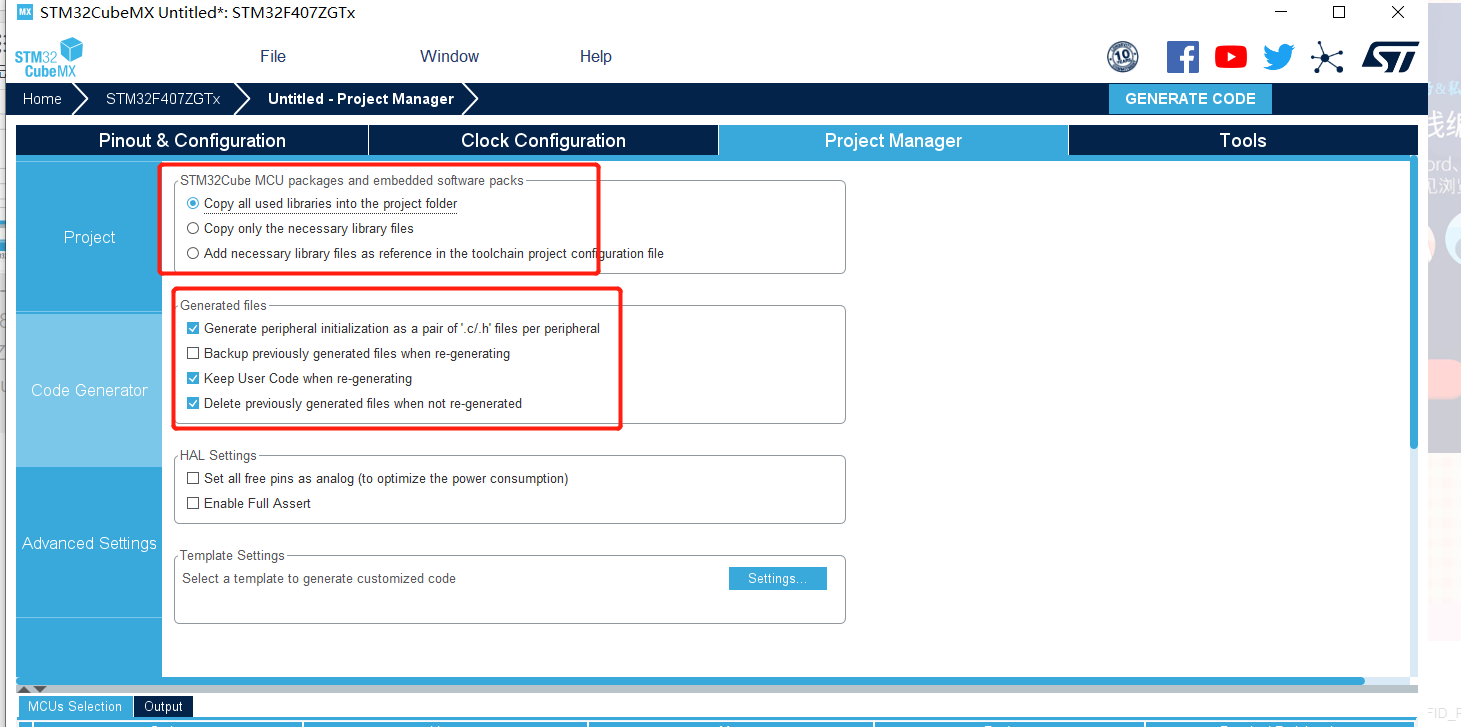

最后建立工程
2.BSP工程開發

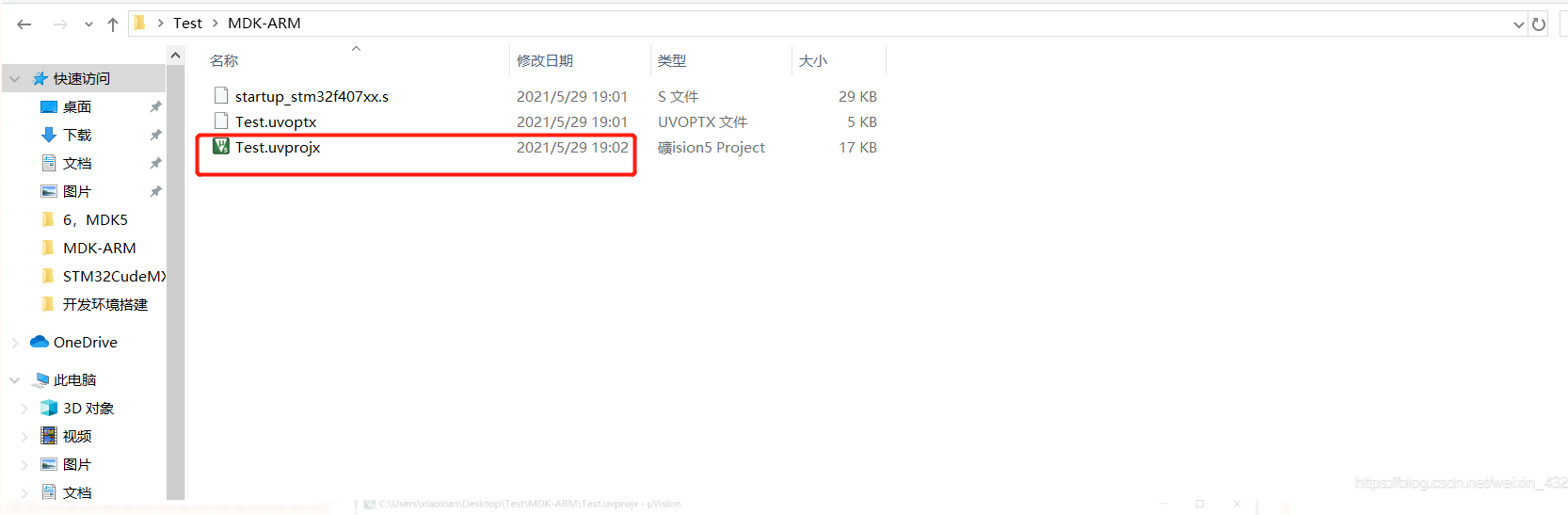

用keil5打開此工程

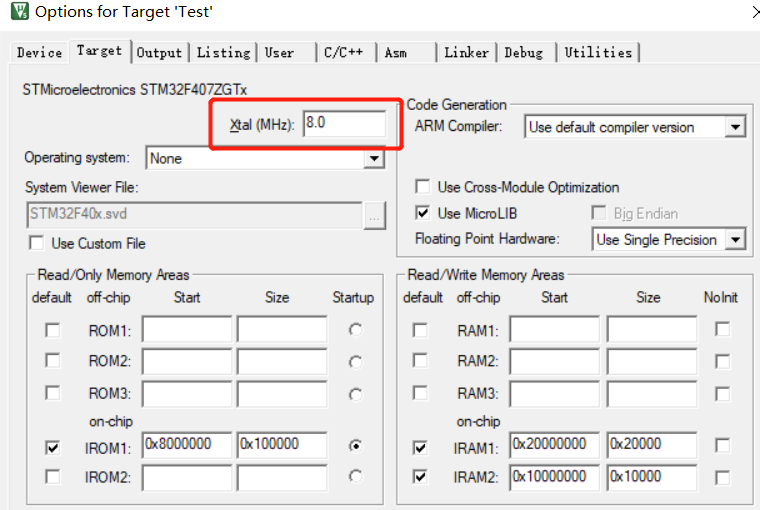

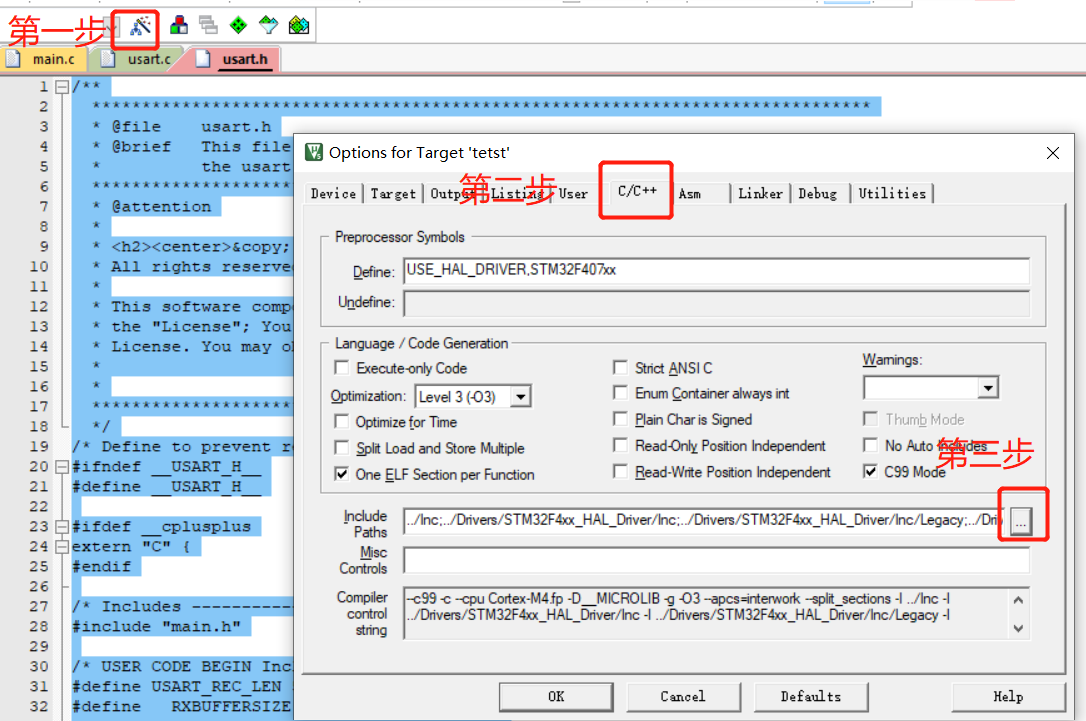

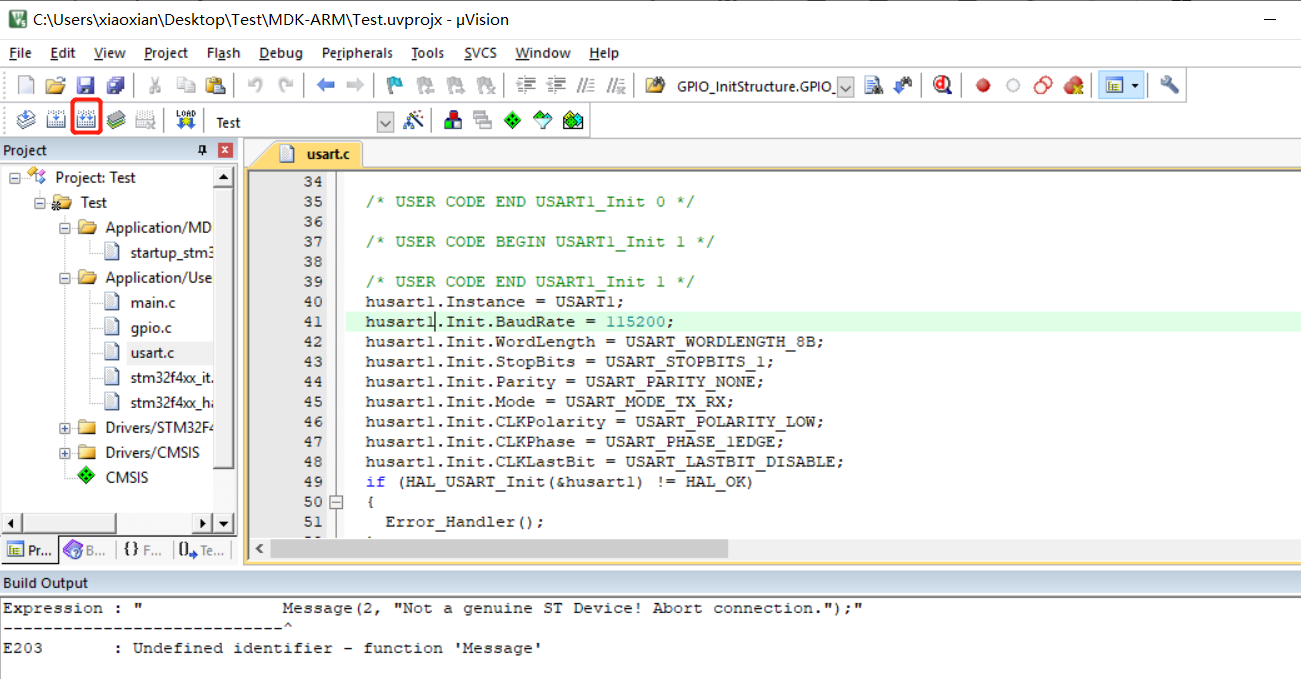

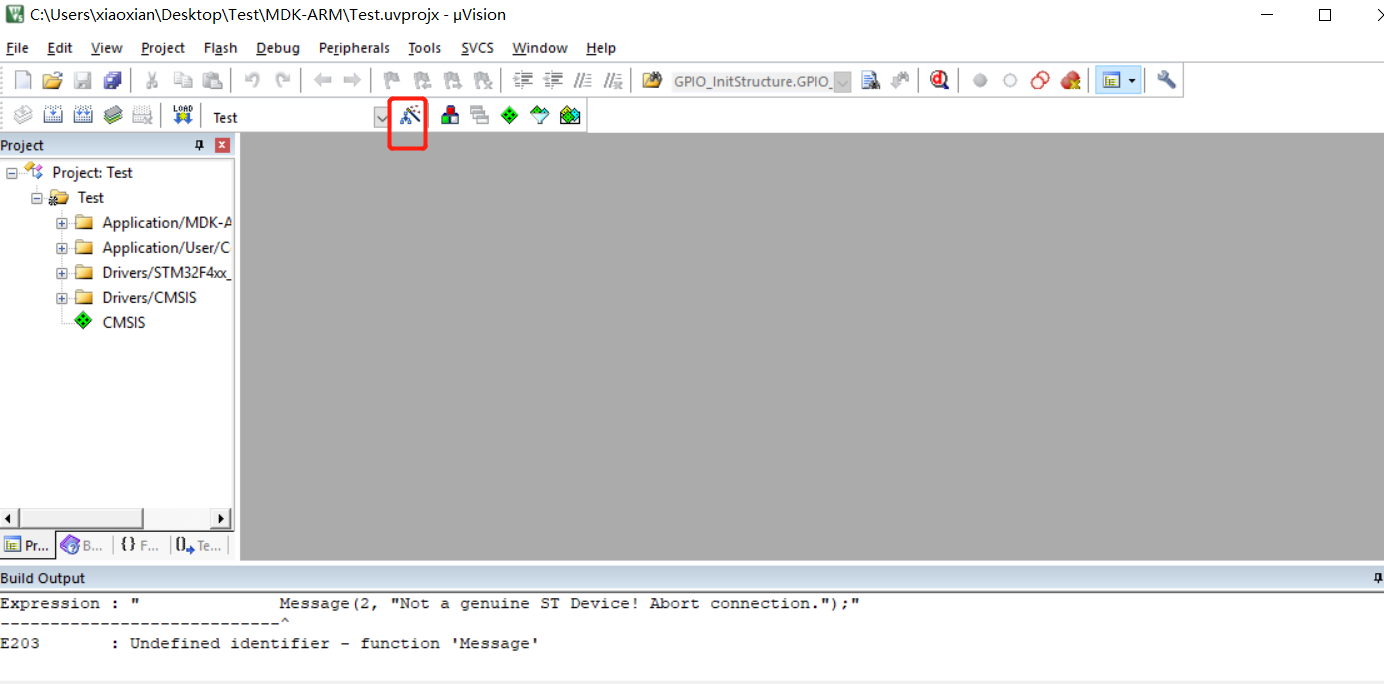

點擊option（魔法棒），然后進行主頻配置，修改為8.0或者12.0，然后重新打開該工程進行檢查，最后進行編譯，

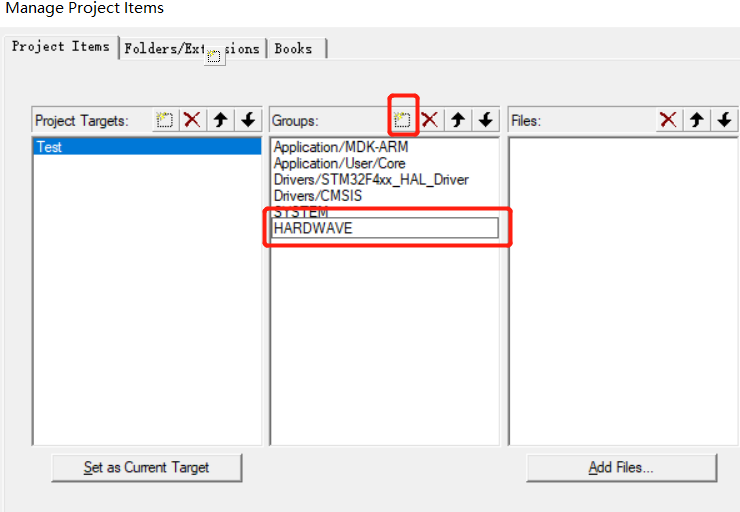

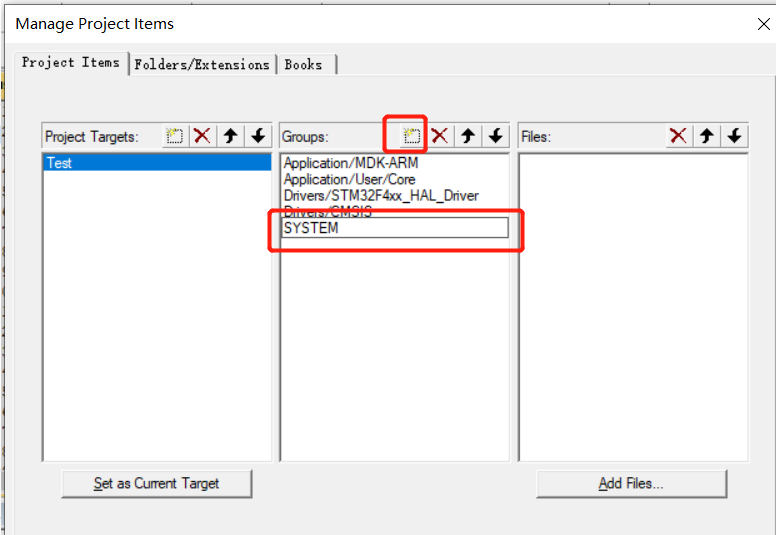

然后在keil5上面創建SYSTEM和HARDWAVE兩個檔案夾

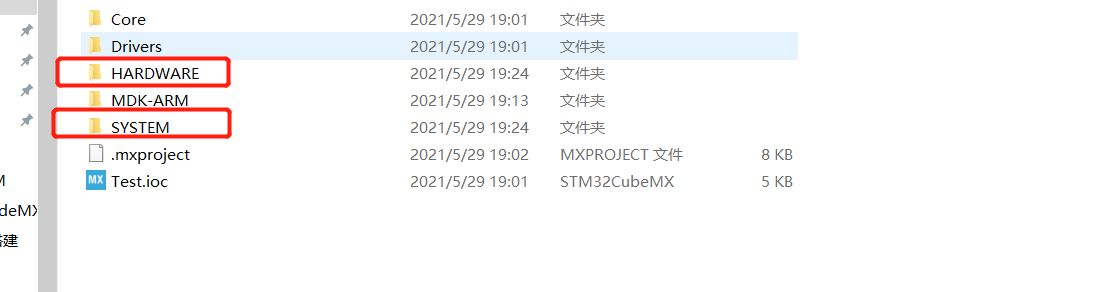

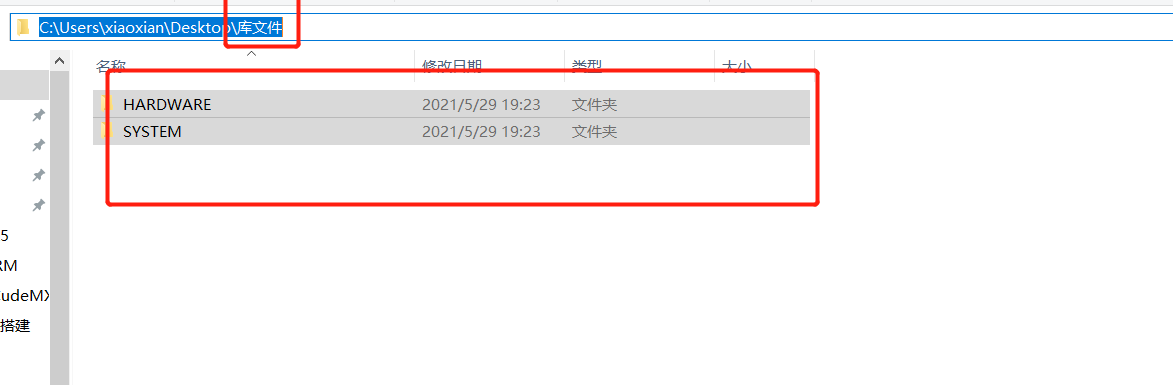

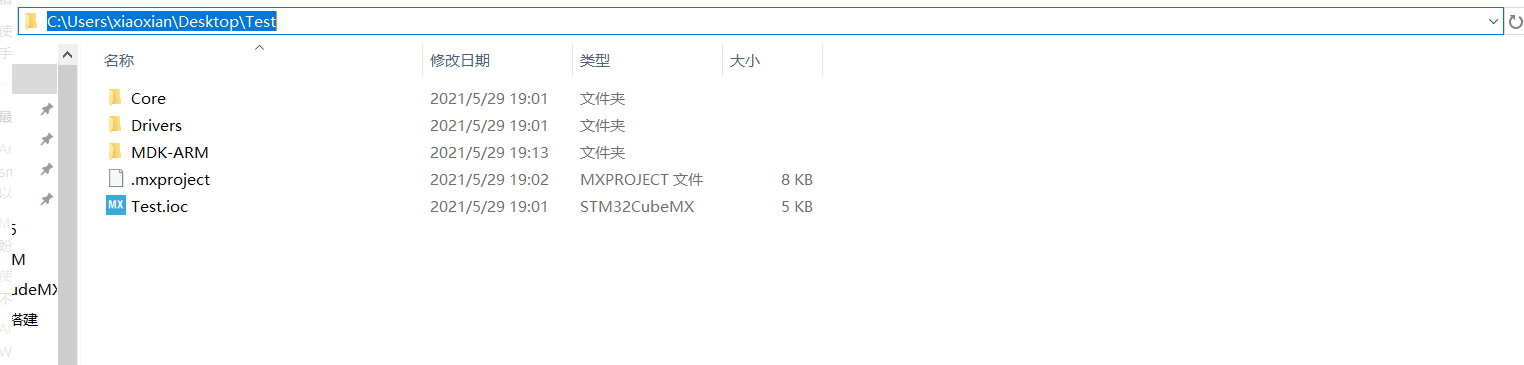

回到創建的test工程目錄，添加這兩個檔案夾，復制庫檔案里面SYSTEM和HARDWAVE兩個檔案夾到test工程目錄下，

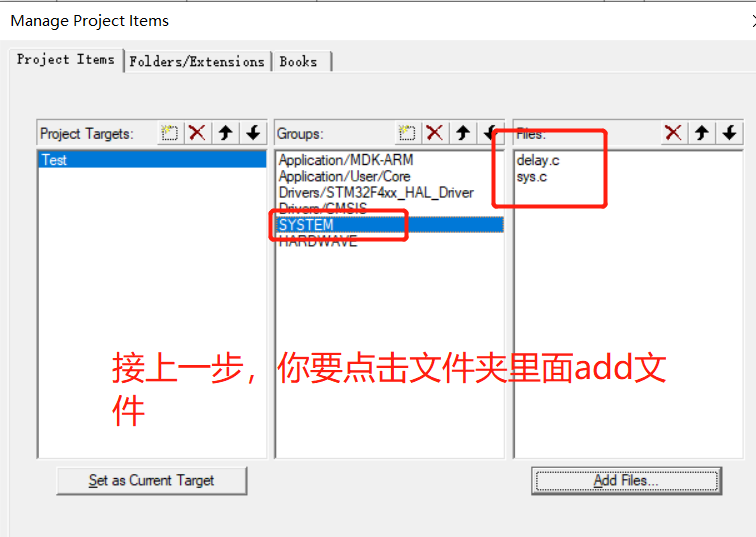

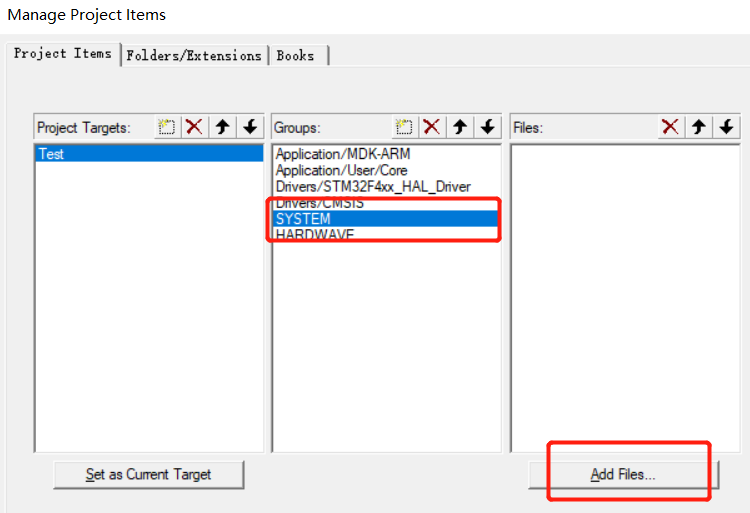

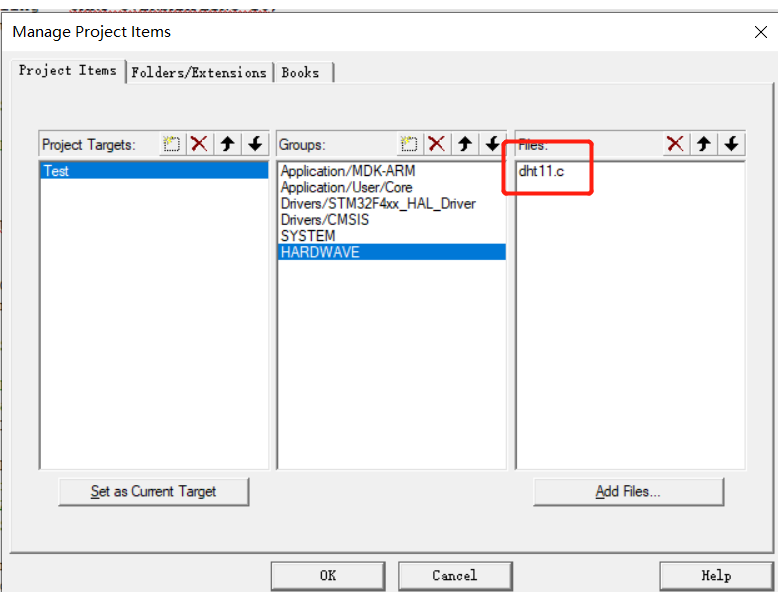

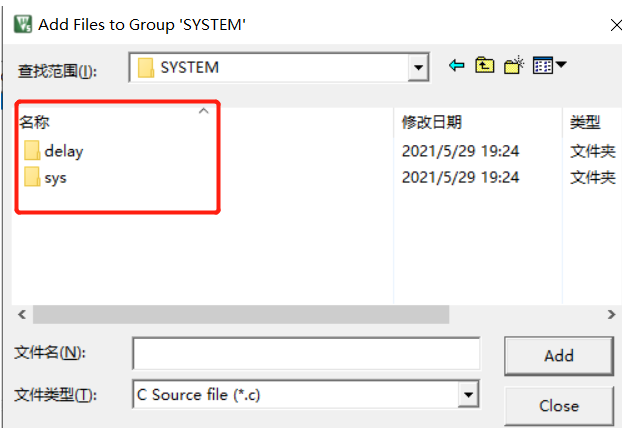

回到keil5里面，繼續點擊那個檔案管理，然后根據對應的檔案夾添加檔案

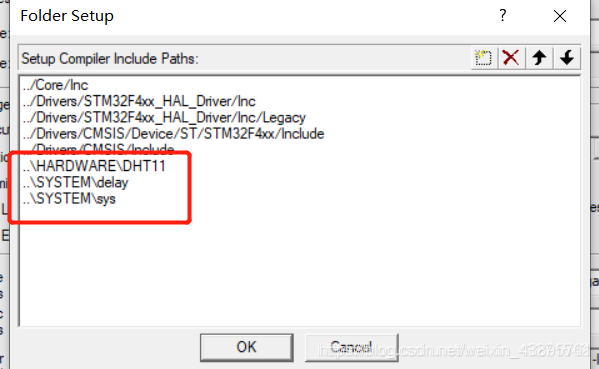

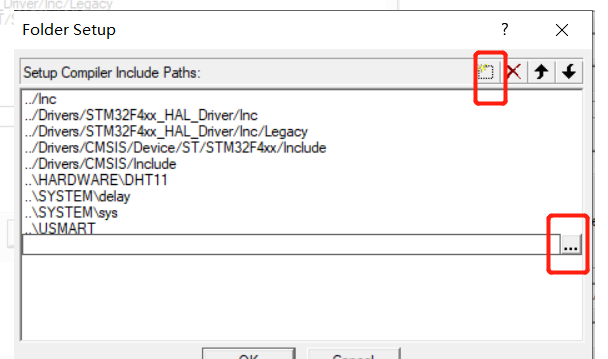

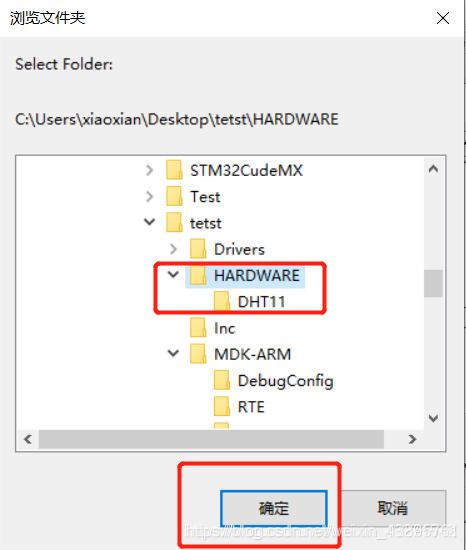

配置頭檔案路徑，選擇為第4步已經復制的兩個檔案夾（SYSTEM和HARDWAVE）
完成圖如下：
main.c、main.h、uart.c、uart.h代碼下載地址：
稍后補充

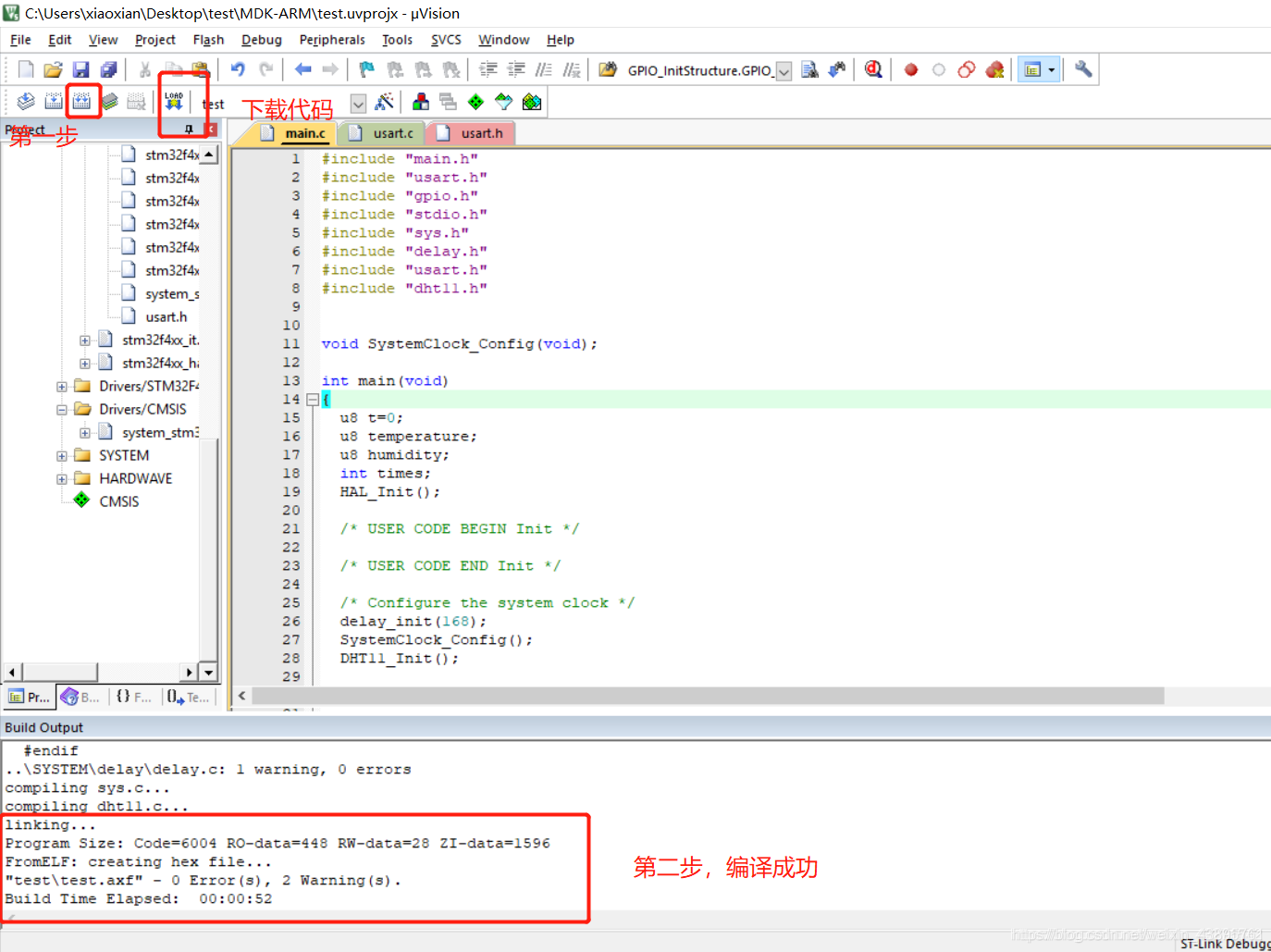

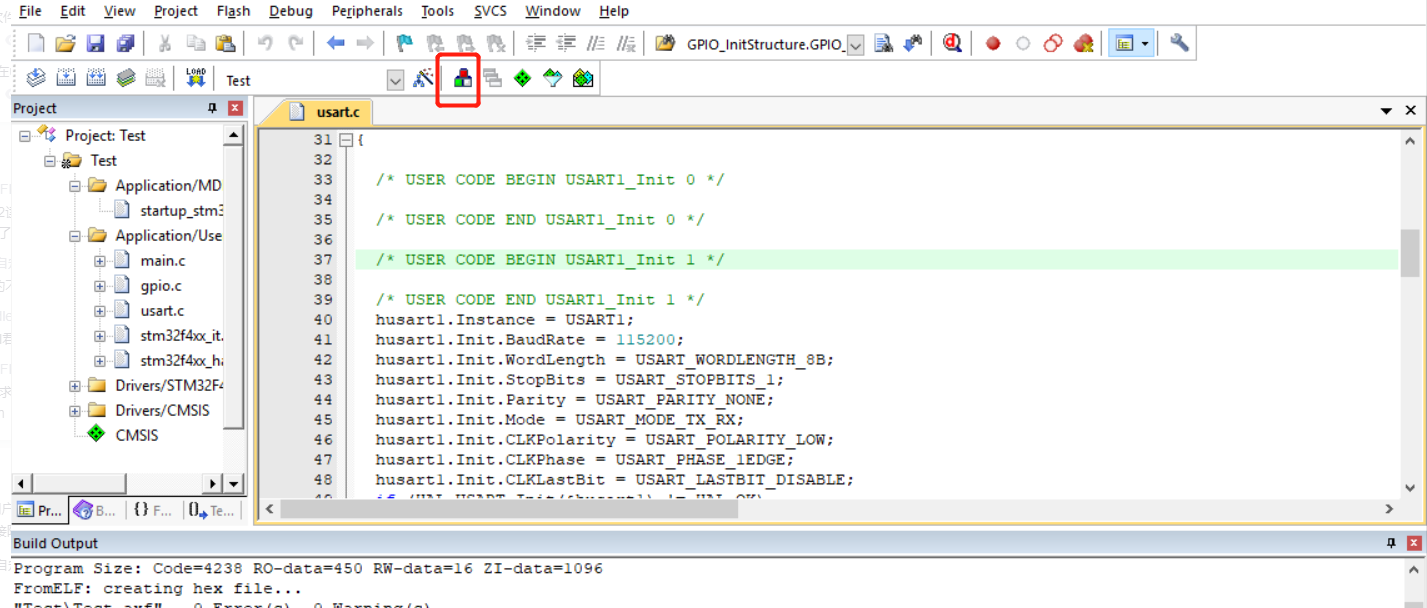

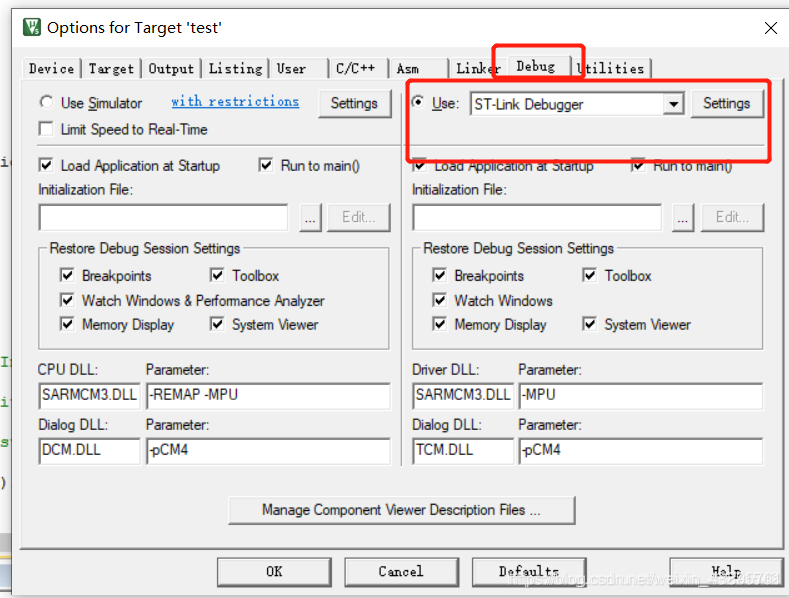

檢查配置，編譯下載
3.硬體接線
DHT11 ———————————————— STM32
data ————————————————— PG9
vcc —————————————————— 5v
GND —————————————————— GND
三、專案效果

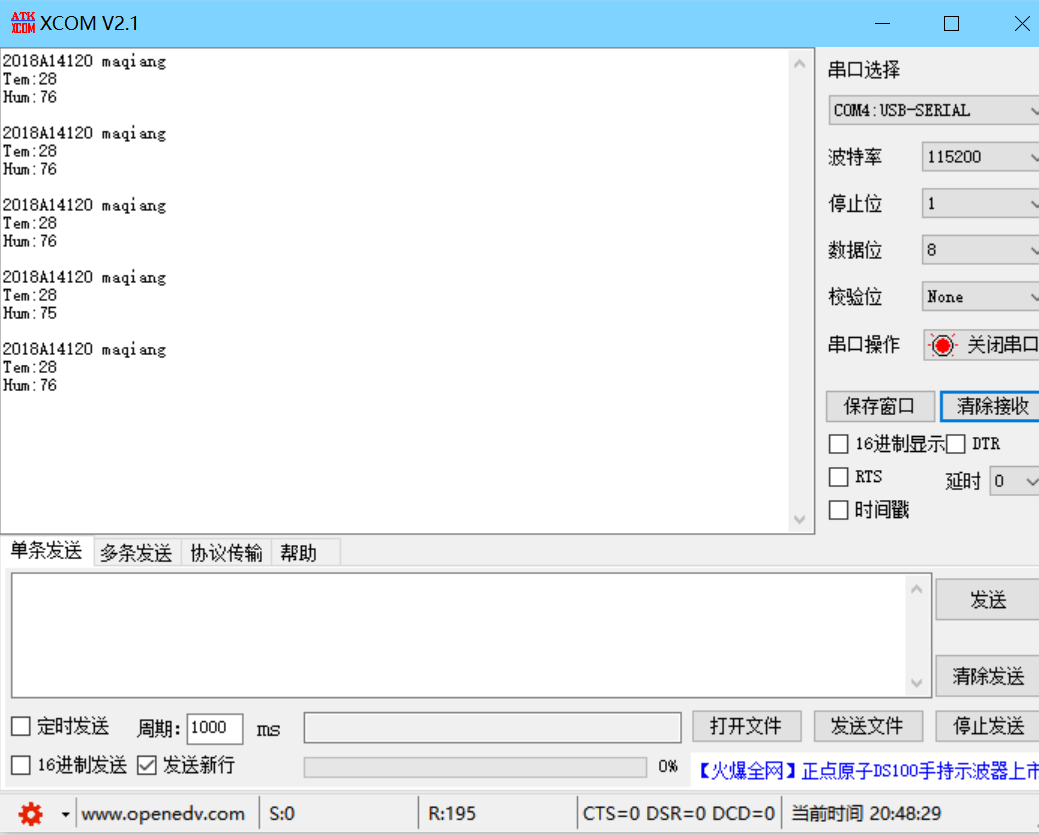

打開串口助手查看
總結
初次學習stm32，雖然入門挺復雜的，但是上手做一遍很快就熟悉了，往后會更新更多stm32學習筆記，
