STM32開發板實作傳感資料采集-DHT11溫濕度采集
一、前言
本專案是基于STM32開發板的溫濕度采集，傳感器采用DHT11溫濕度傳感器，軟體采用keil5等，本專案采用ARM結構中最為代表的Cortex-M4系列的芯片，選用STM32F407ZGT6開發板進行專案開發，傳感器將采集到的資料傳輸到STM32（MCU）主控進行資料處理，最后通過串口列印出來，
二、硬軟體準備
1、硬體準備
- STM32F407ZGT6
- DHT11溫濕度傳感器
2、軟體準備
keil5：
官方鏈接：http://www.keil.com/demo/eval/arm.htm
STM32f407韌體庫：
官方鏈接：http://www.keil.com/dd2/pack
STM32CudeMx
官方鏈接：http://www.st.com/web/en/catalog/tools/PF259242
STM32CudeMx的f407軟體包：
官方鏈接：http://www.st.com/web/en/catalog/tools/PF259243
3、專案實施
1、keil5安裝
安裝請參照鏈接：keil5安裝鏈接
2、STM32CudeMx安裝
安裝請參照鏈接：STM32CudeMx安裝
3、BSP工程專案創建

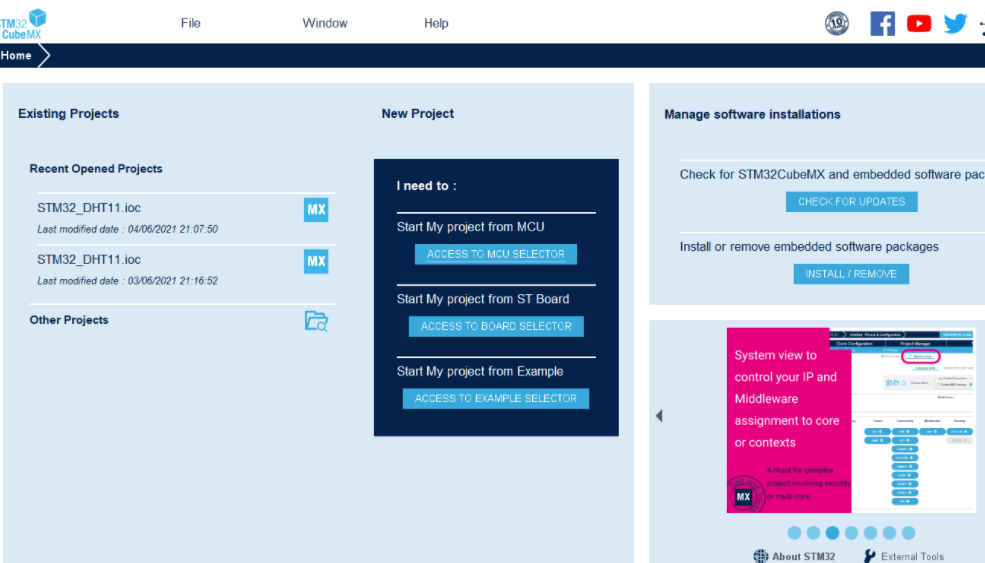

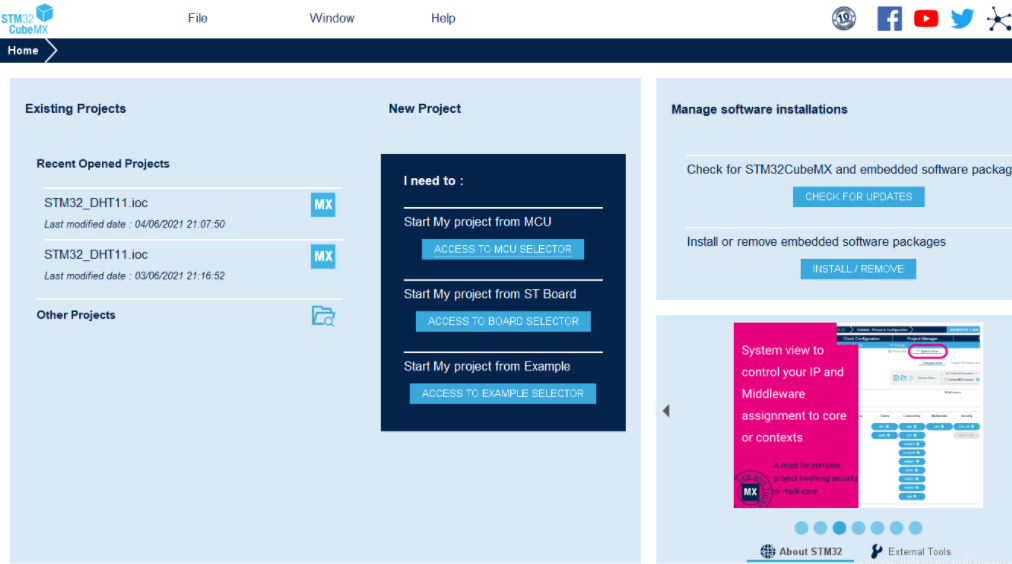

①打開STM32CudeMX

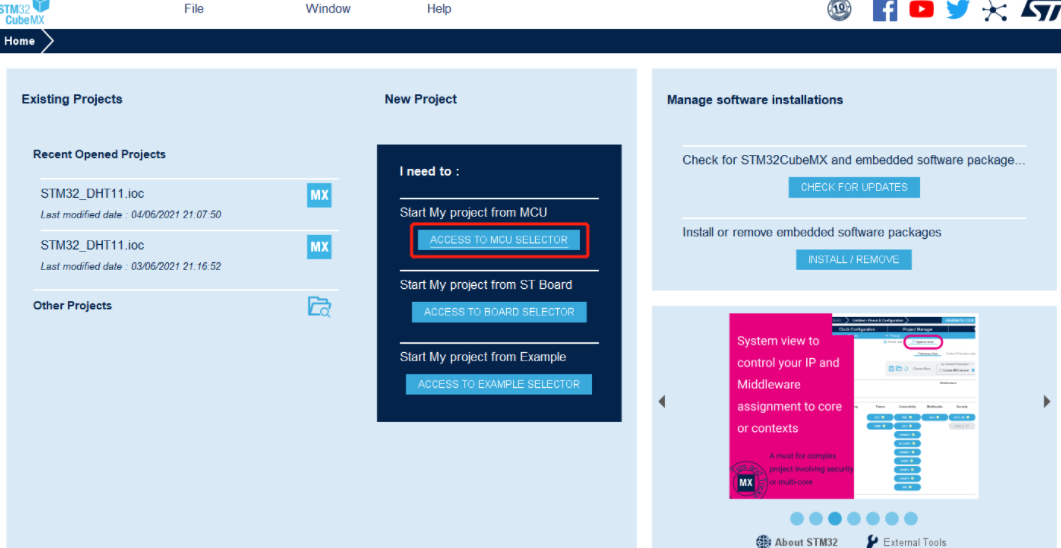

②點擊創建工程（ACCESS TO MCU SELECTOR）

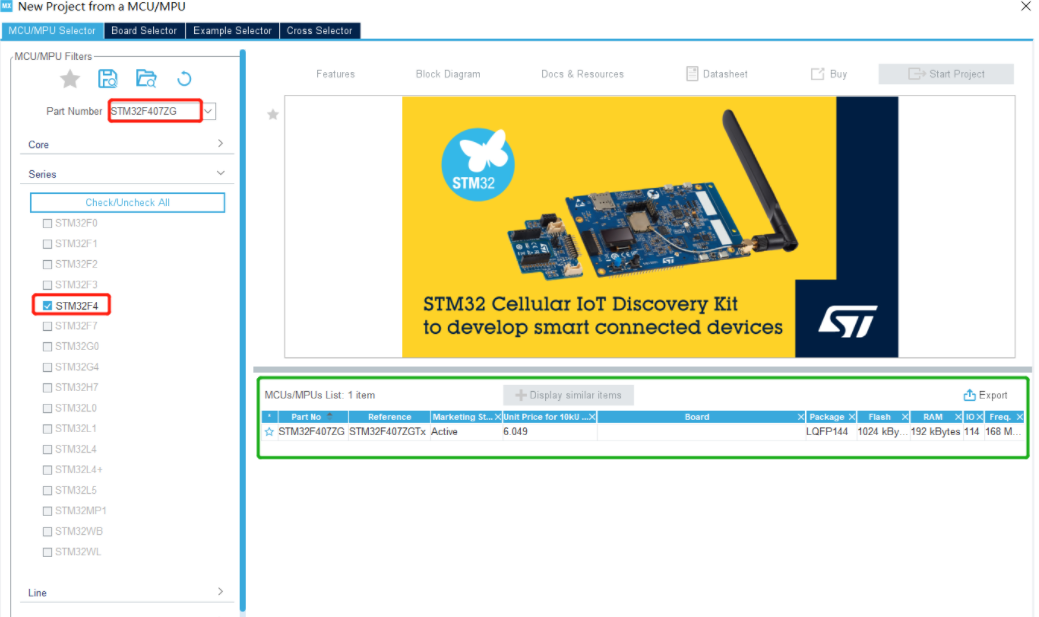

③搜索STM32F407ZG，雙擊綠色區域
④點擊Categor→System Core →GPIO，選擇PF9和PF10，都選擇為GPIO_OutPut方式

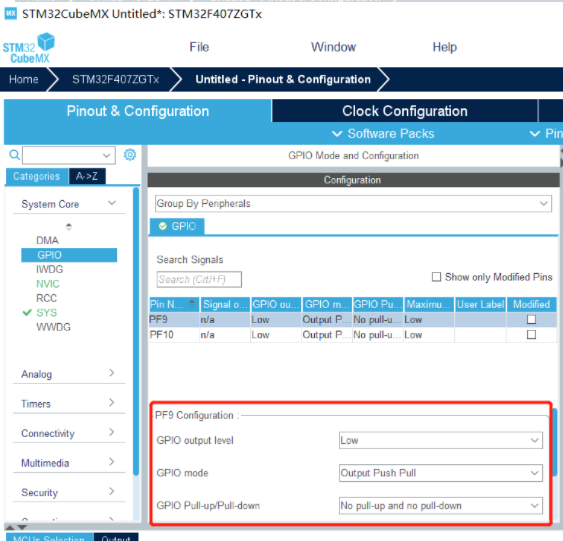

⑤對PF9和PF10的GPIO進行具體配置

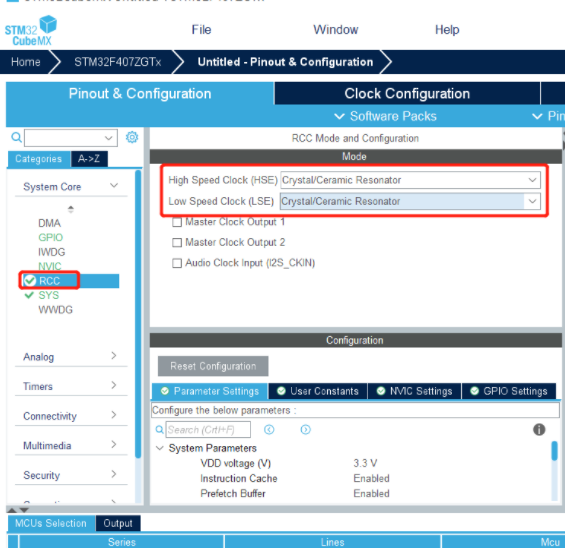

⑥配置RCC時鐘
⑦配置系統時鐘
⑧這里以串口1為例 我們可以選擇串口的模式(異步，同步，半雙工) 串口接收中斷
a）點擊USATR1
b）設定MODE為異步通信(Asynchronous)
c）基礎引數：波特率為115200 Bits/s，傳輸資料長度為8 Bit，奇偶檢驗無，停止位1 接收和發送都使能
d）GPIO引腳設定 USART1_RX/USART_TX
e） NVIC Settings 一欄使能接收中斷
