基于STM32開發板實作傳感資料采集-DHT11溫濕度采集
一、專案簡介
本次專案是基于STM32開發板實作傳感資料采集-DHT11溫濕度采集，采用ARM結構中最為代表的Cortex-M4系列的芯片，選用STM32F407ZGT6開發板進行專案開發，選用的傳感器為常見通用的DHT11溫濕度傳感器，傳感器將采集到的資料傳輸到STM32（MCU）主控進行資料處理，最后通過串口列印出來，
二、專案軟硬體環境
1. 硬體設備
- STM32F407ZGT6
- DHT11溫濕度傳感器
2. 軟體環境
- Keil5
- STM32f407韌體庫
- STM32CudeMx
- STM32CudeMx的f407軟體包
三、專案實施
- keil5安裝
安裝教程鏈接🔗 - STM32CudeMx安裝
安裝教程鏈接🔗 - BSP工程專案創建
①打開STM32CudeMX

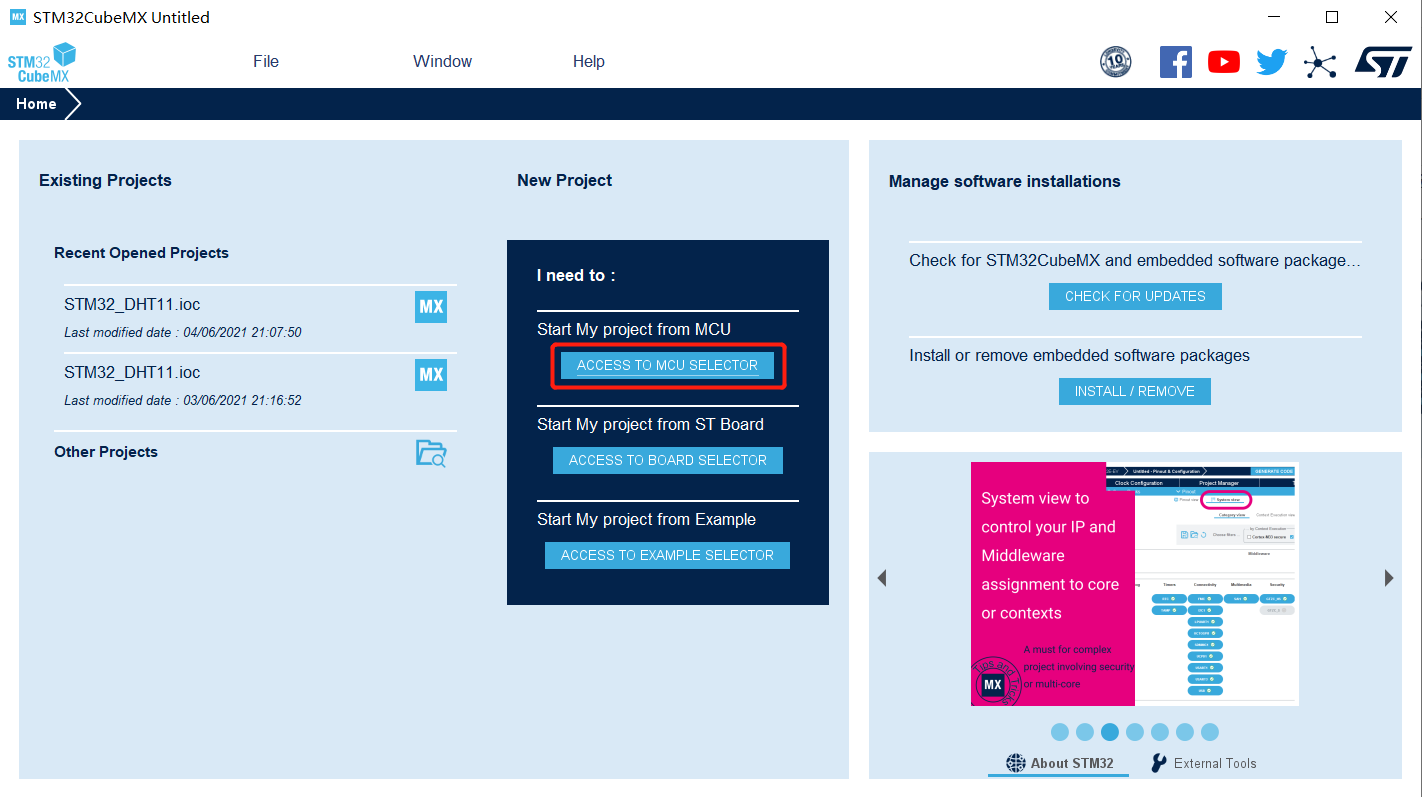

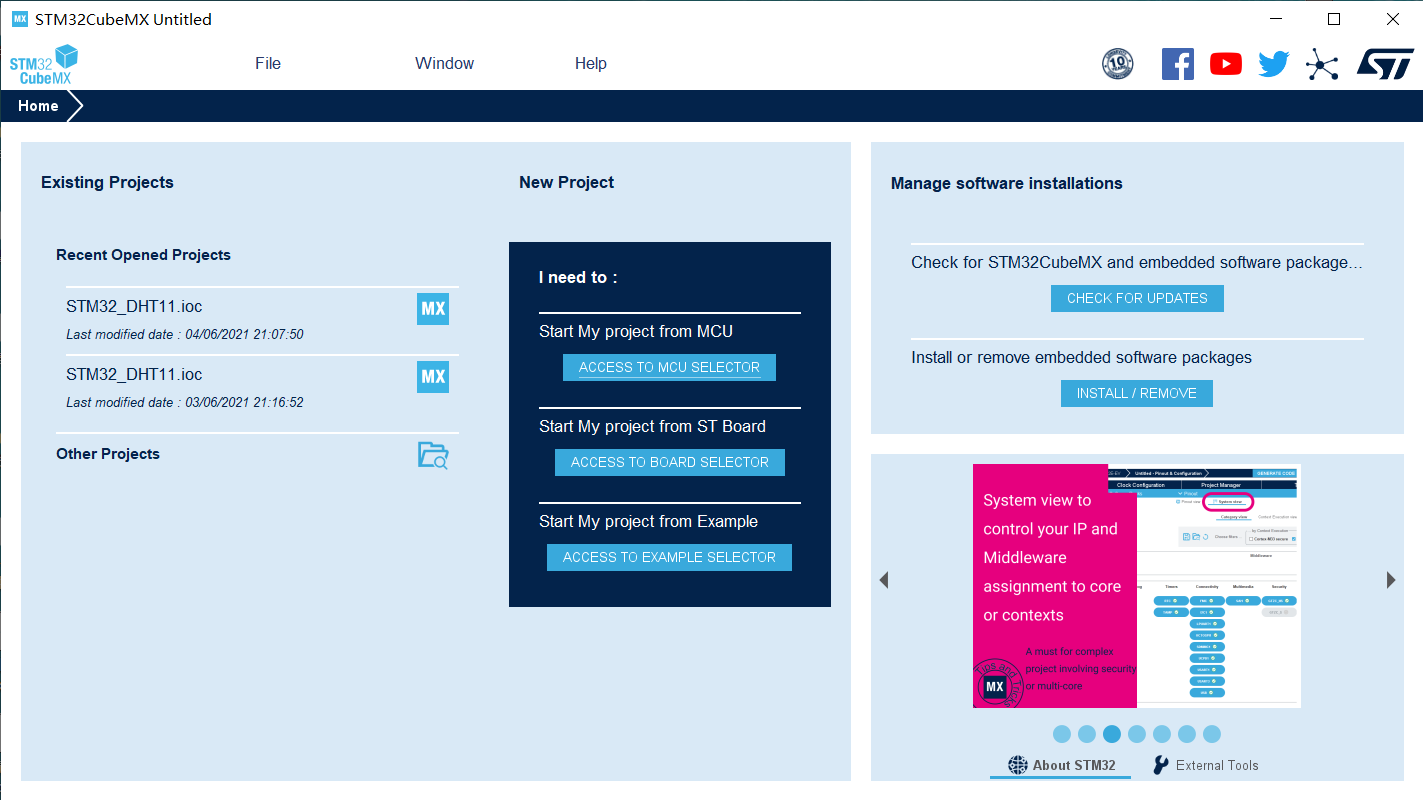

②點擊創建工程（ACCESS TO MCU SELECTOR）

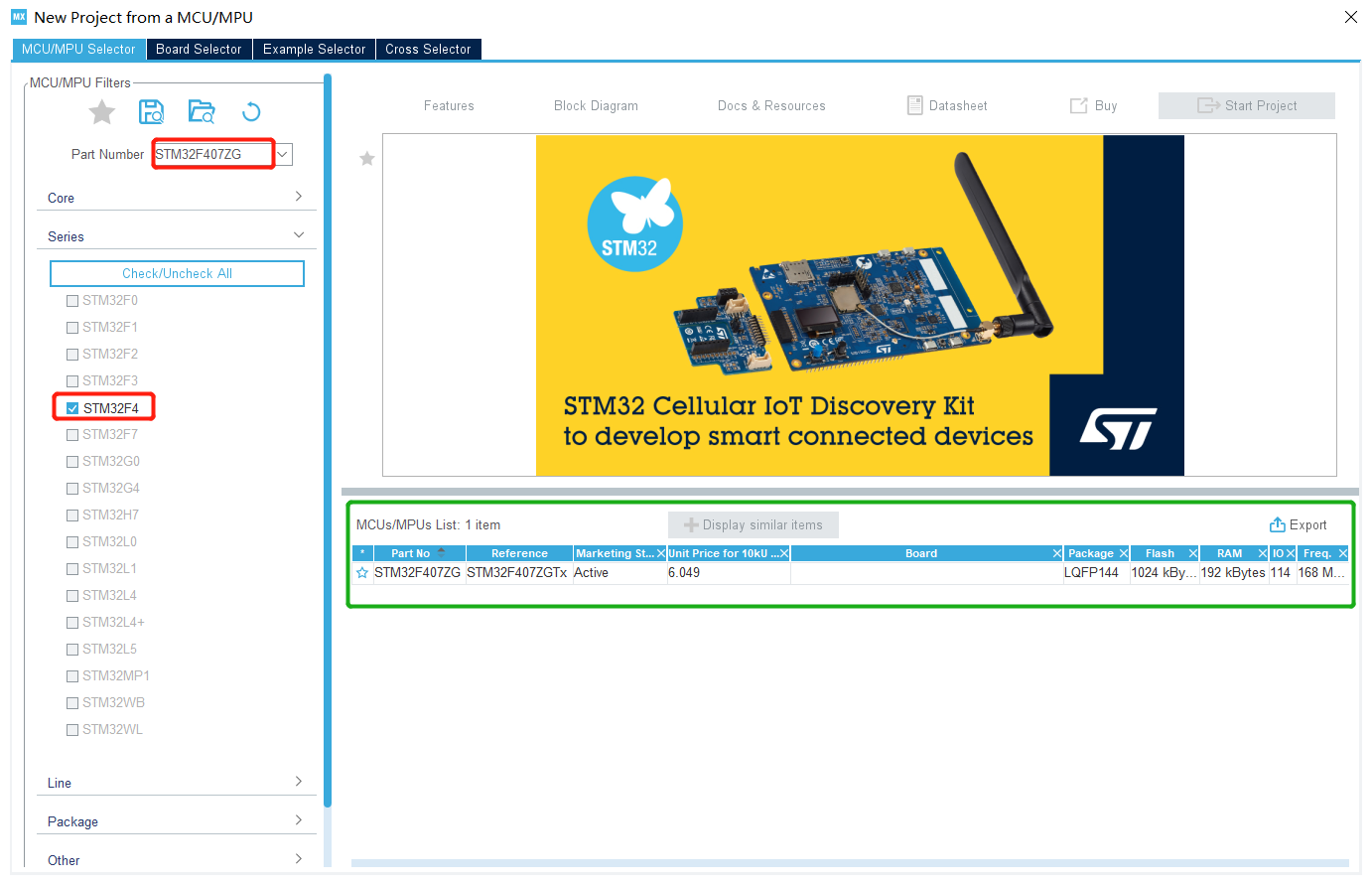

③搜索STM32F407ZG，雙擊綠色區域
④點擊Categor→System Core →GPIO，選擇PF9和PF10，都選擇為GPIO_OutPut方式

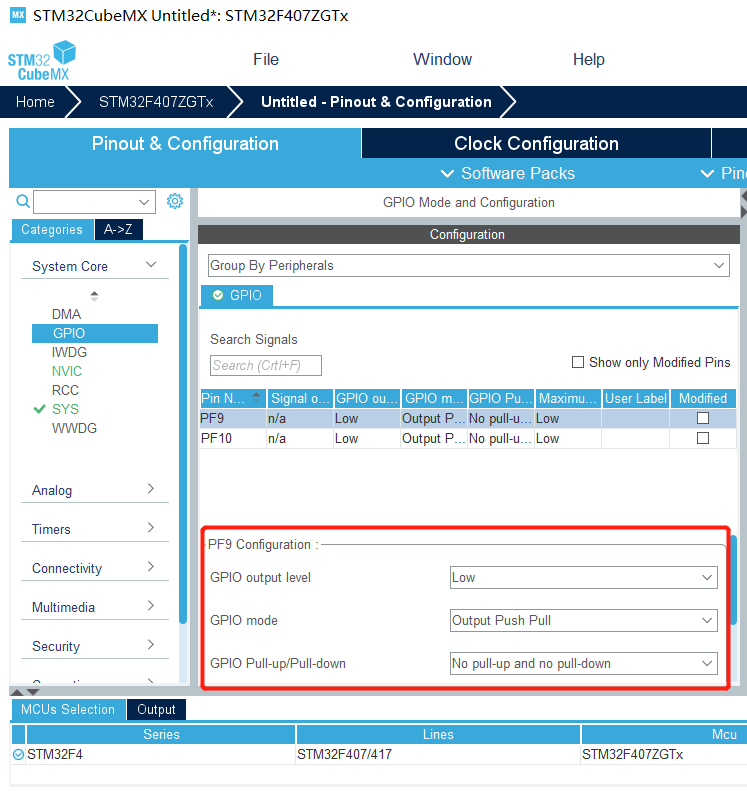

⑤對PF9和PF10的GPIO進行具體配置

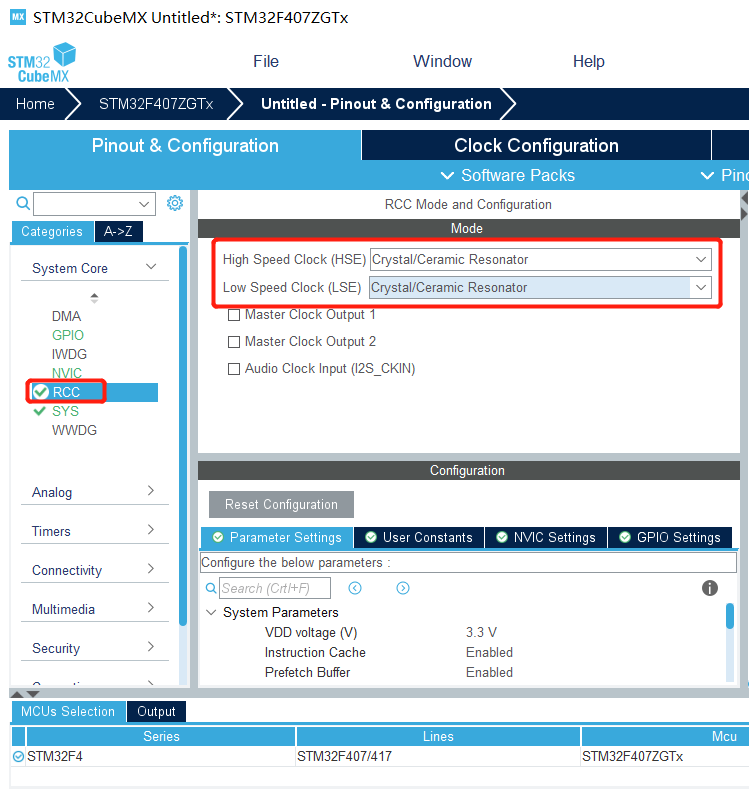

⑥配置RCC時鐘

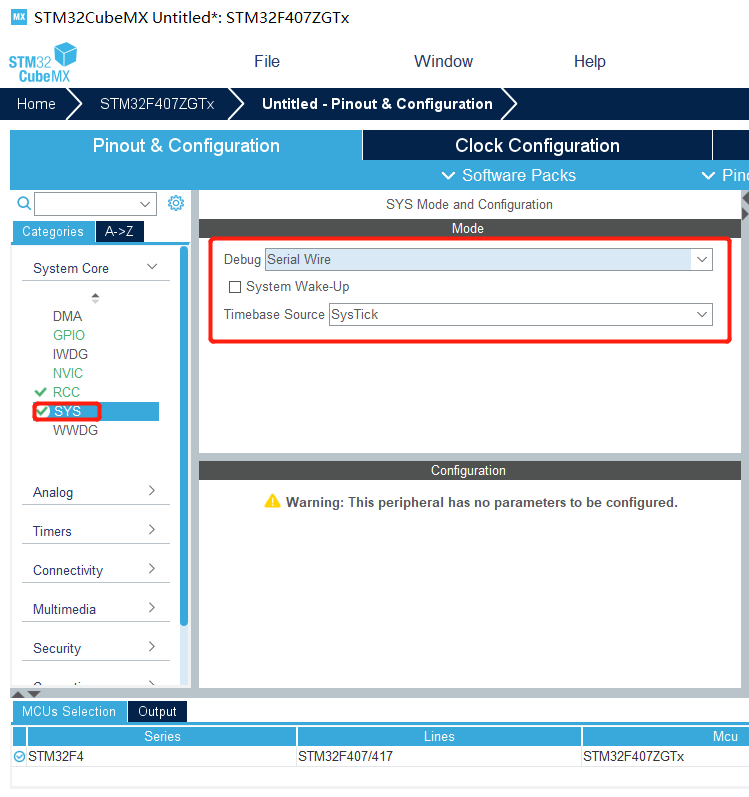

⑦配置系統時鐘

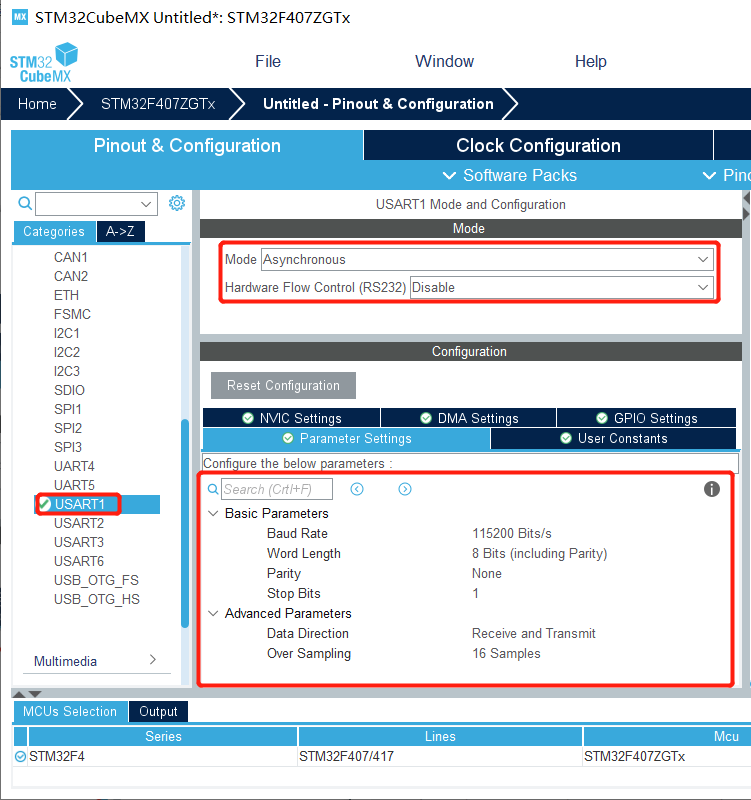

⑧這里以串口1為例 我們可以選擇串口的模式(異步，同步，半雙工) 串口接收中斷
（1）點擊USATR1
（2）設定MODE為異步通信(Asynchronous)
（3）基礎引數：波特率為115200 Bits/s，傳輸資料長度為8 Bit，奇偶檢驗無，停止位1 接收和發送都使能
（4）GPIO引腳設定 USART1_RX/USART_TX
（5） NVIC Settings 一欄使能接收中斷

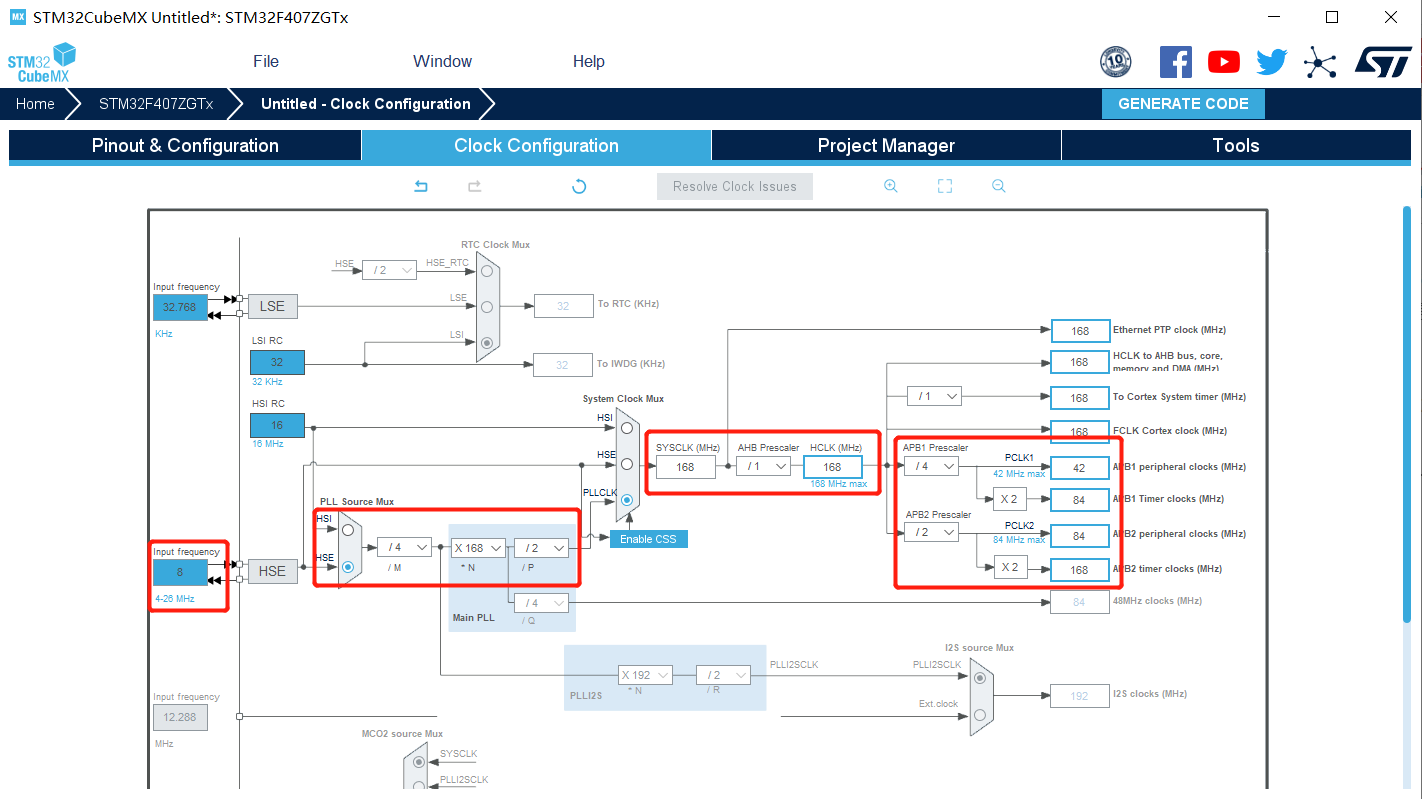

⑨配置STM32F407ZGT6的時鐘樹，由于是外部8M的晶振，所以得出一下的時鐘樹
a）選擇外部時鐘HSE 8MHz
b）PLL鎖相環倍頻168倍
c）系統時鐘來源選擇為PLL
d）設定APB1分頻器為 /4

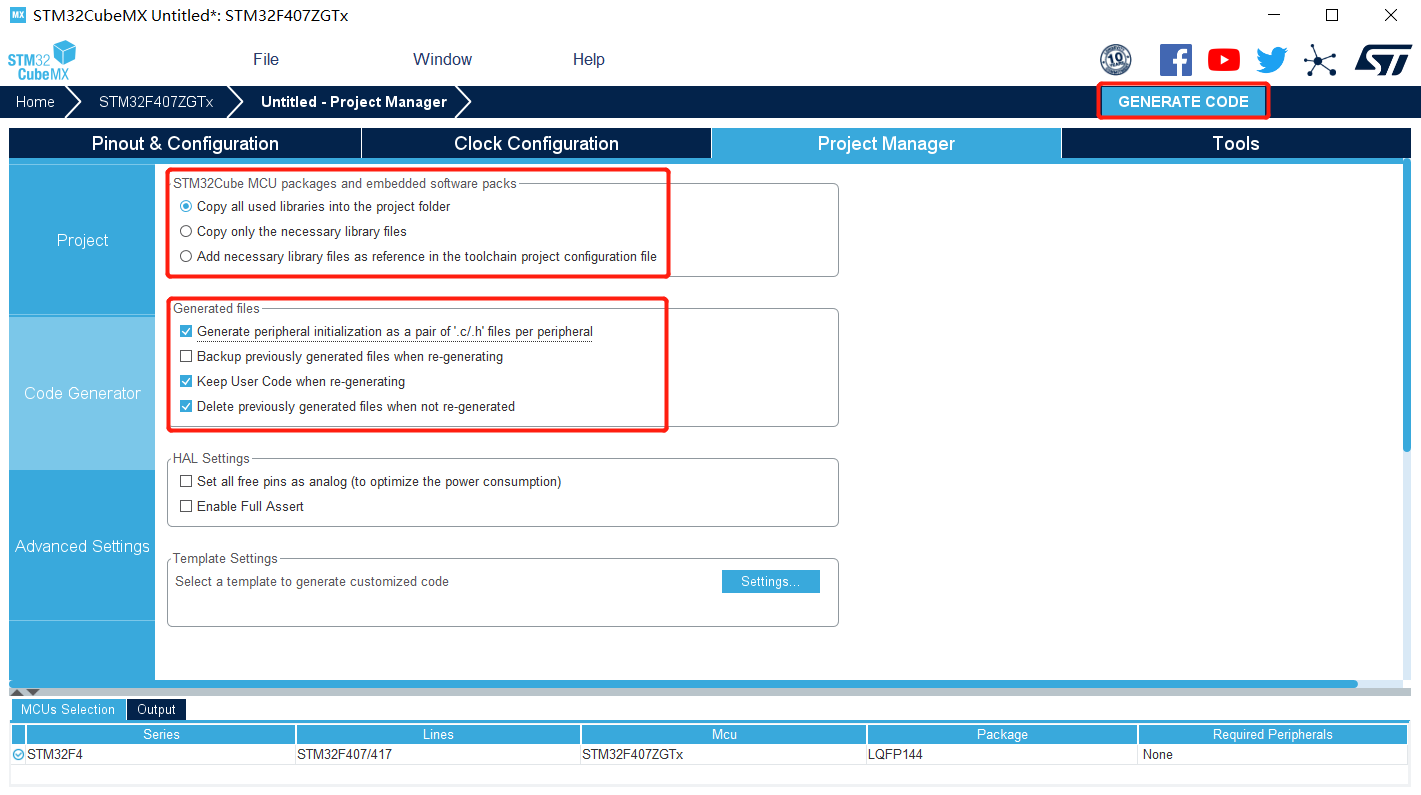

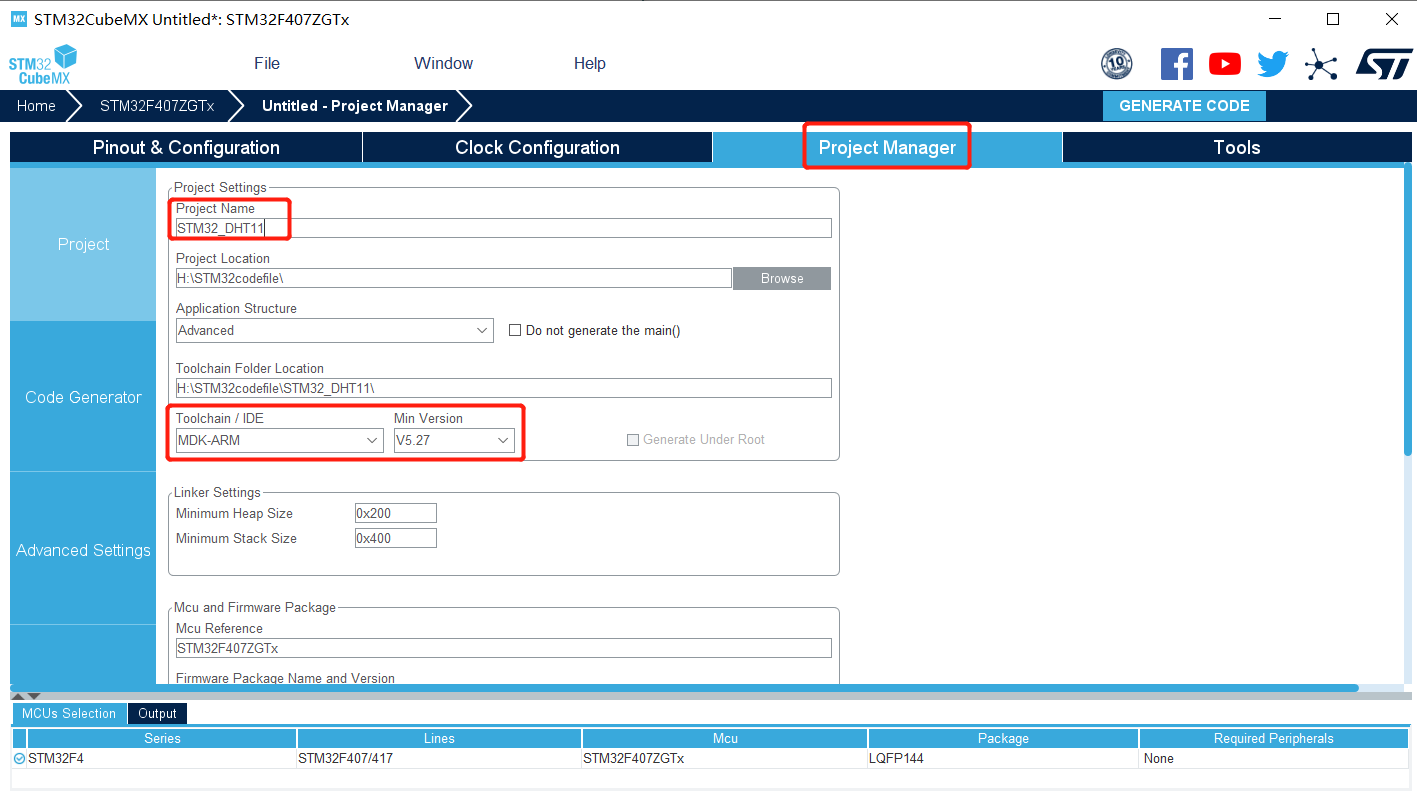

⑩建立工程
4. BSP工程專案

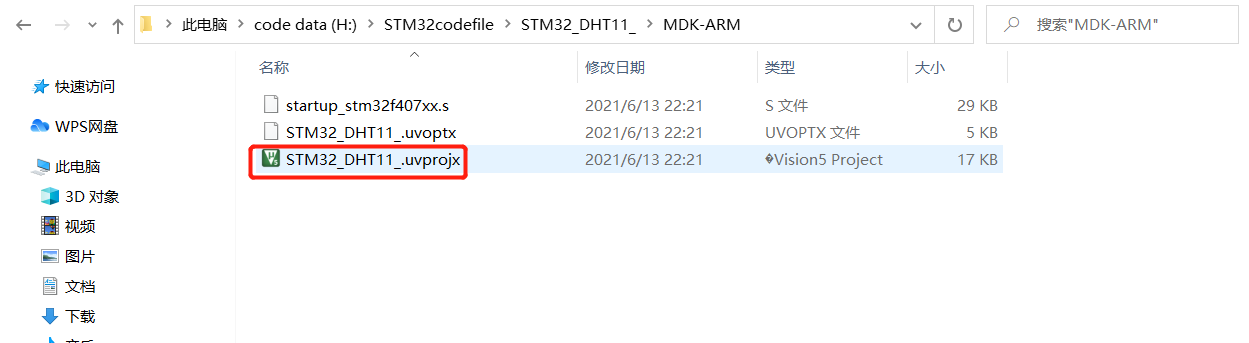

①用keil5打開此工程

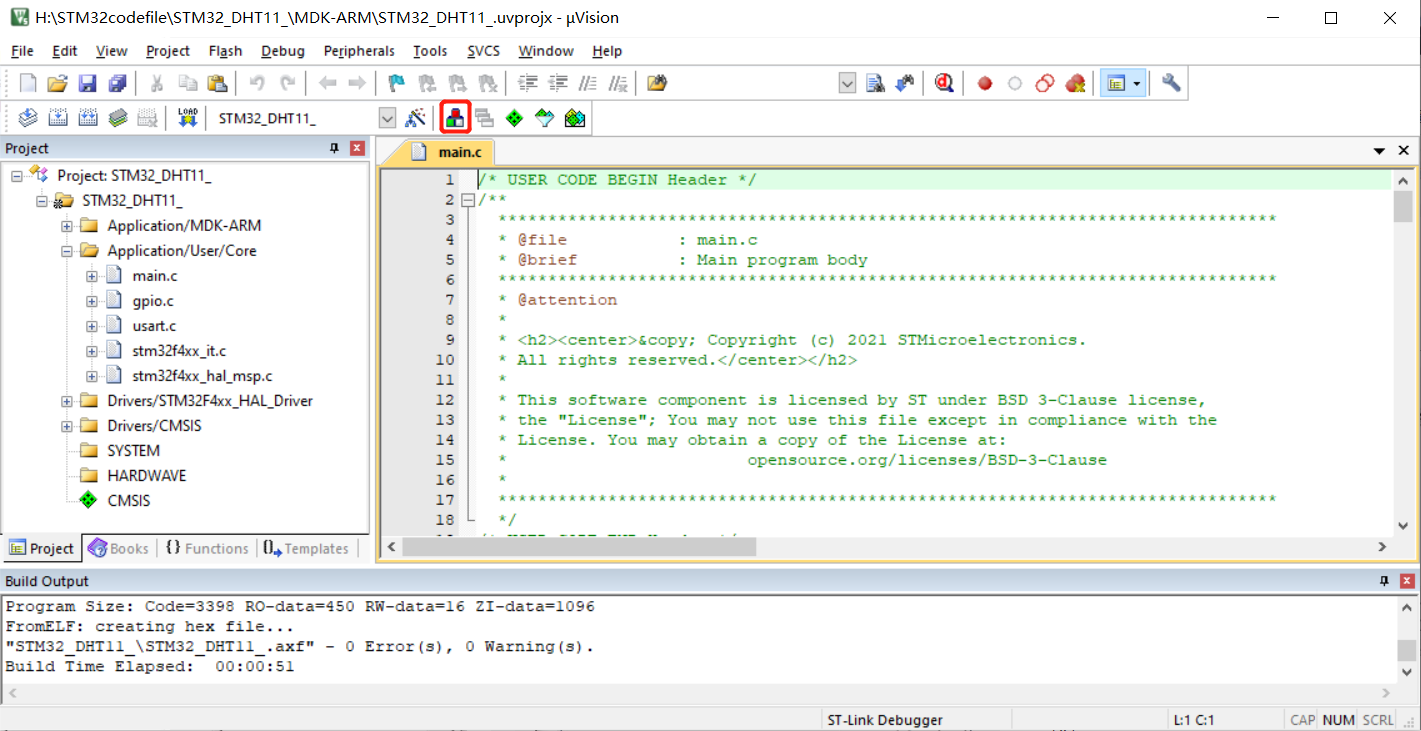

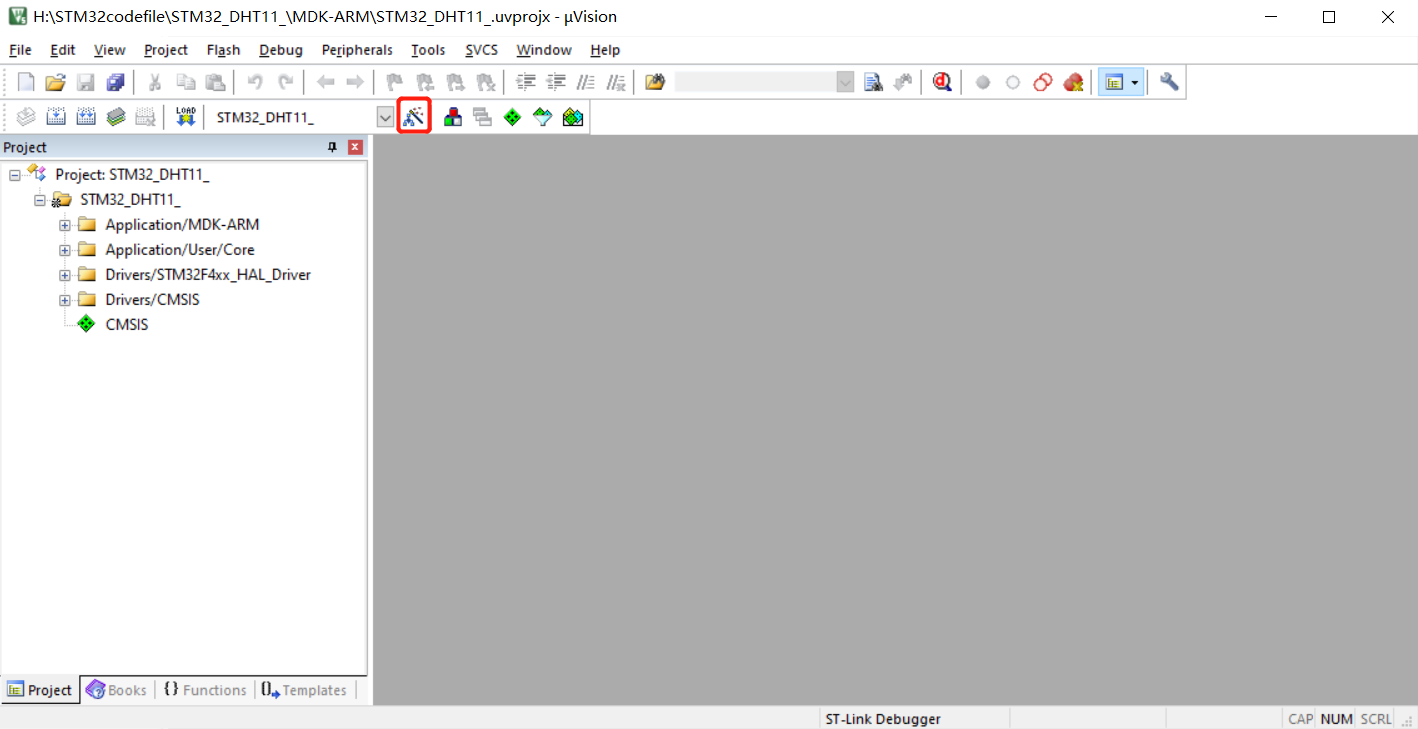

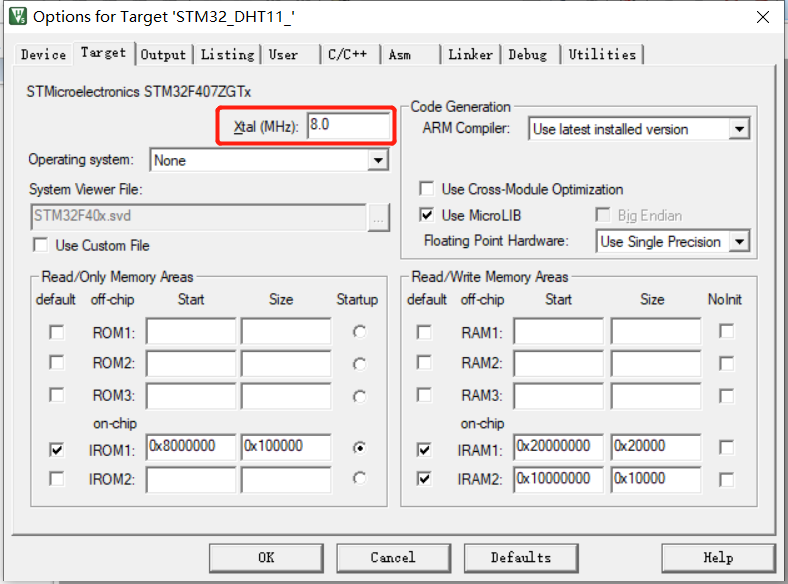

②點擊option，然后進行主頻配置，修改為8.0或者12.0，然后重新打開該工程進行檢查，最后進行編譯，

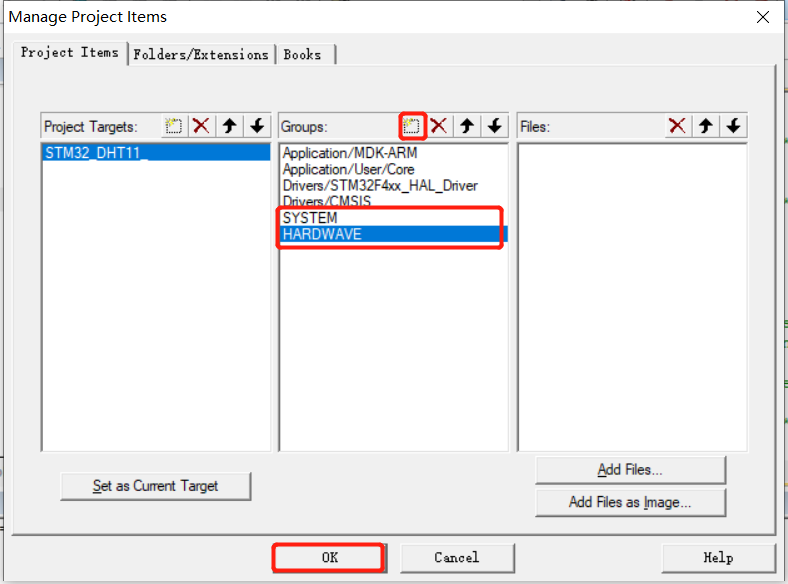

③在keil5上面創建SYSTEM和HARDWAVE兩個檔案夾

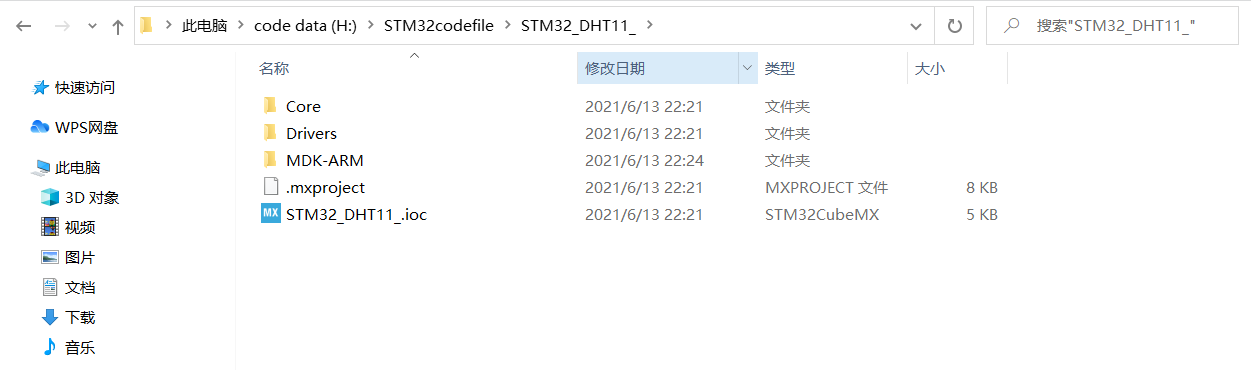

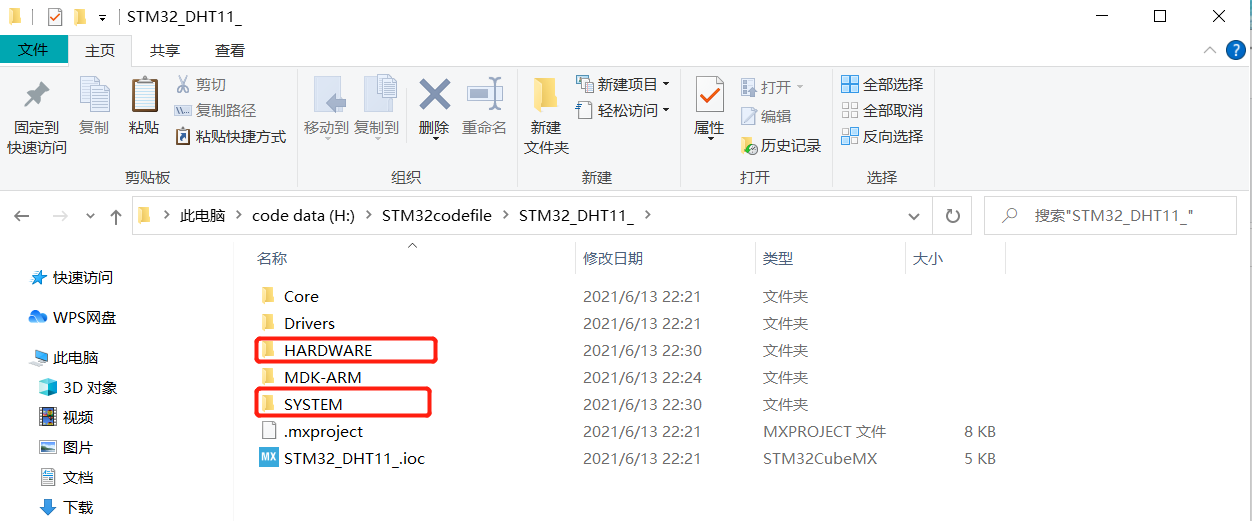

④回到創建開始的STM32_DHT11工程目錄，添加這兩個檔案夾，復制庫檔案里面SYSTEM和HARDWAVE兩個檔案夾到STM32_DHT11工程目錄下，(所有檔案在文章尾部資源鏈接中)

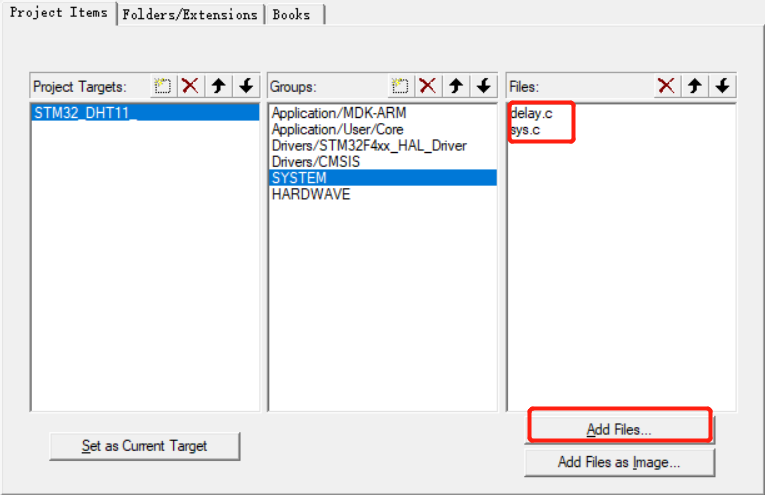

⑤回到keil5里面，繼續點擊那個檔案管理，然后根據對應的檔案夾添加檔案，把SYSTEM和HARDWAVE兩個檔案夾里面的檔案都添加進去，

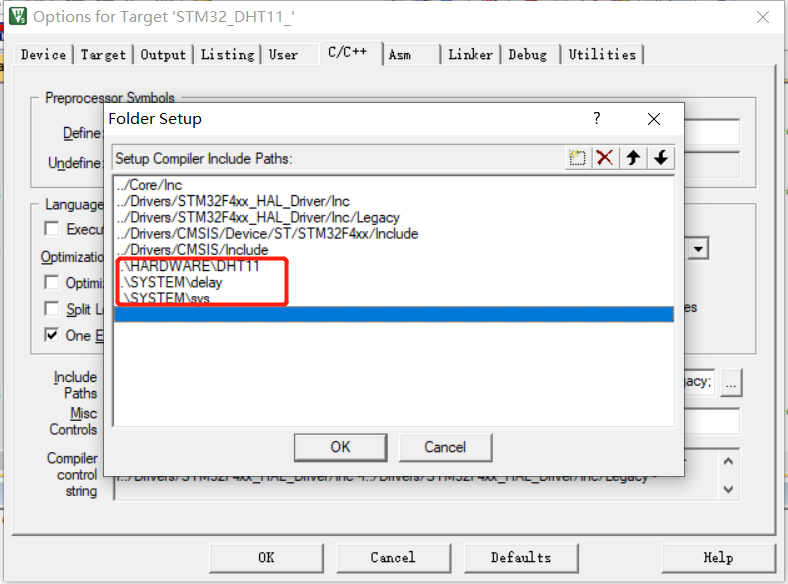

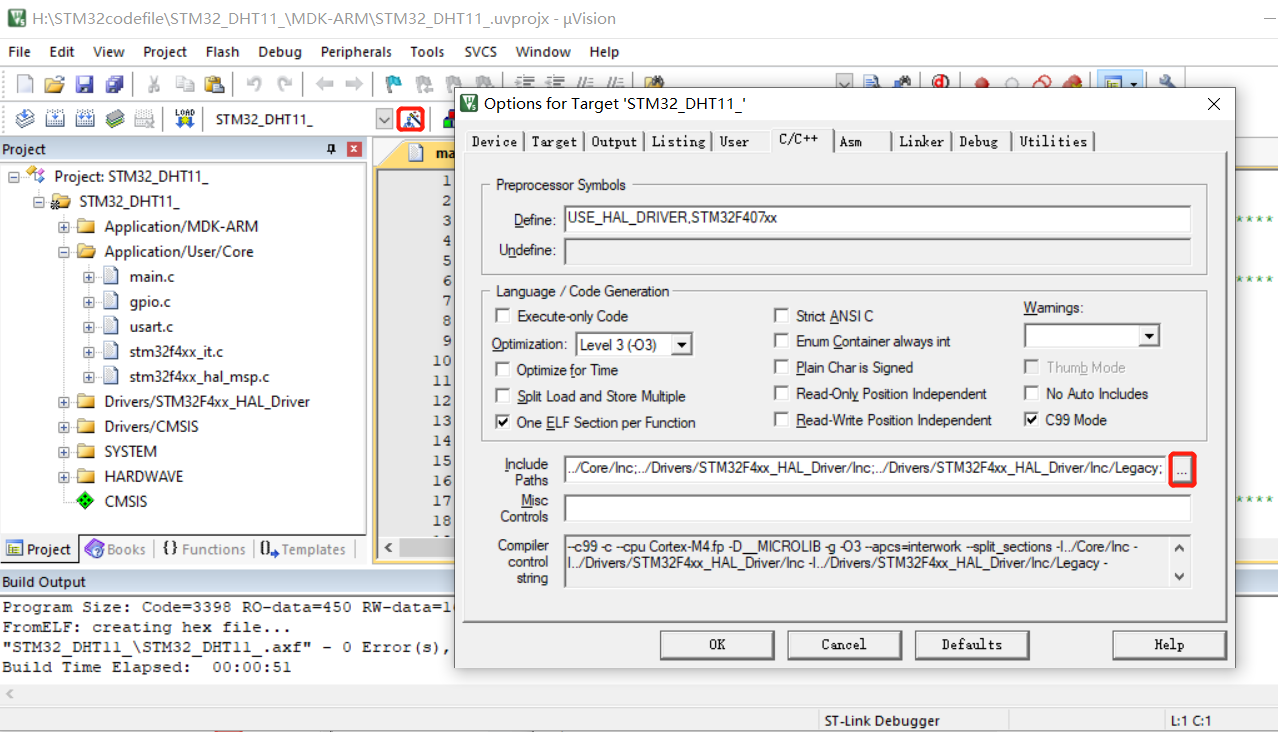

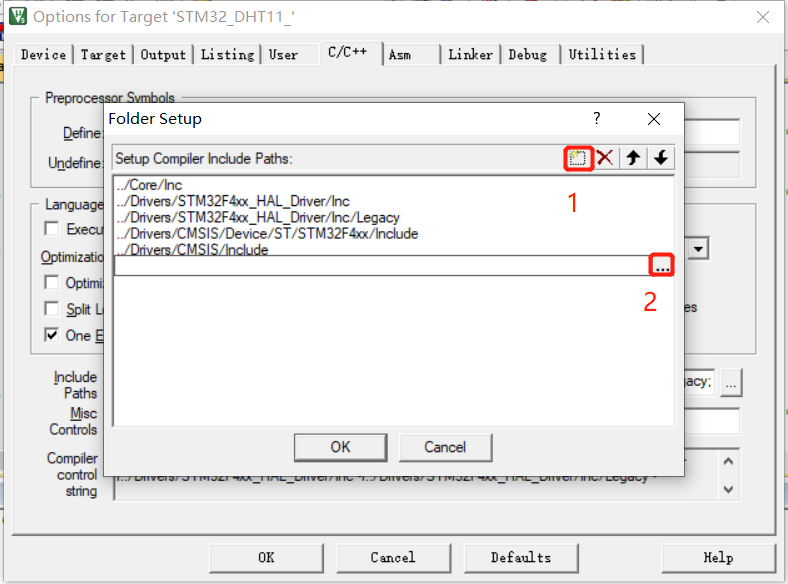

⑥配置頭檔案路徑，選擇為第4步已經復制的兩個檔案夾（SYSTEM和HARDWAVE）的路徑添加進去，
⑦編程代碼

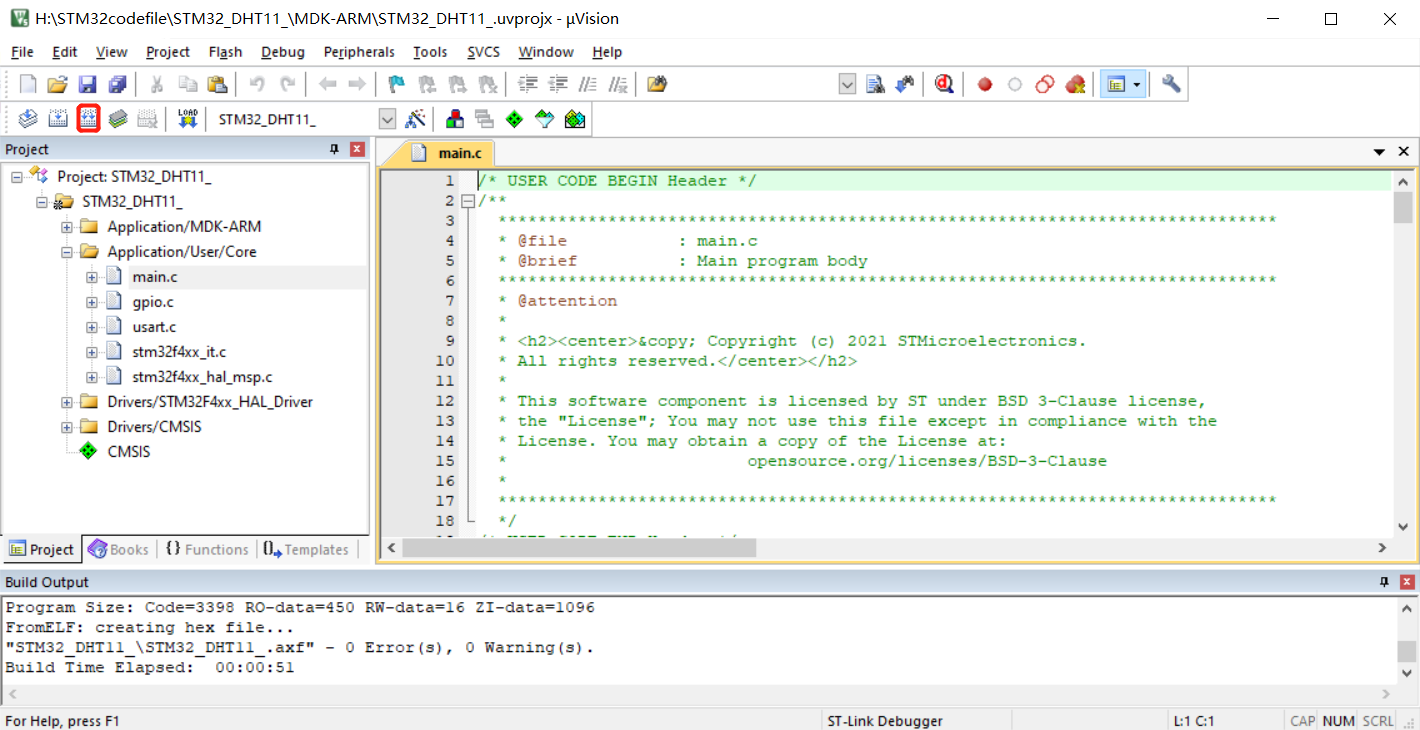

將資源中的main.c、uart.c和uart.h的代碼復制替換工程中的相應的代碼然后就可以編譯了，

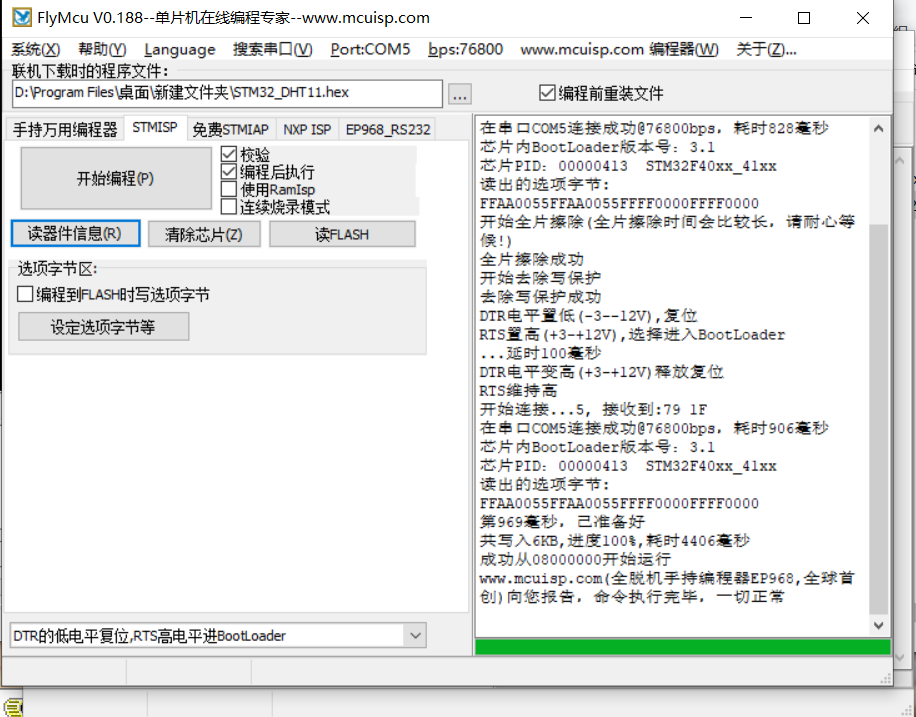

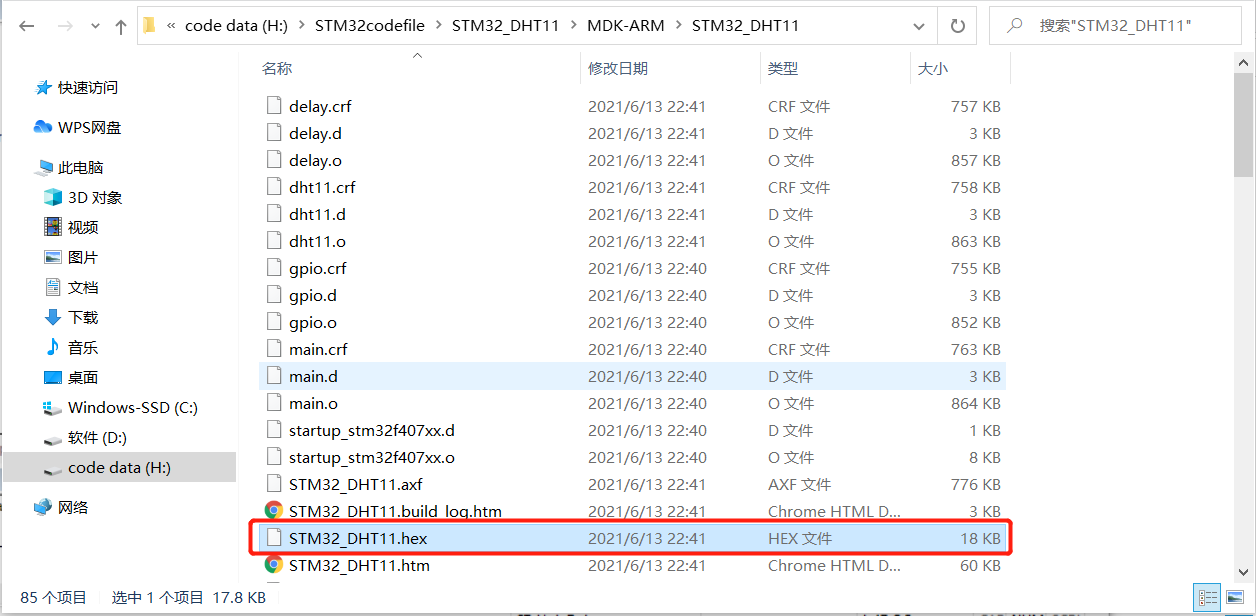

⑧打開STM32F4串口下載軟體，將工程編譯出來的.hex檔案燒錄進STM32，

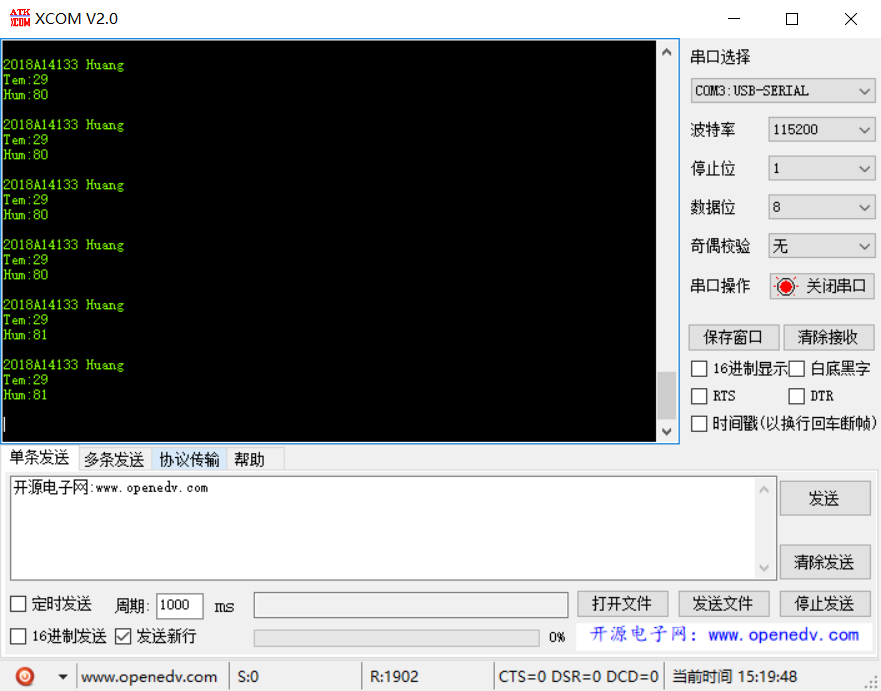

⑨打開串口助手即可查看收集到的資料，
⑩硬體連線
STM32----------DHT11
PF9------------DATA
5V-------------VCC
GND------------GND
專案資源鏈接🔗
