簡介
Calico 從 v3.13 開始，集成了 eBPF 資料平面，
關于什么是 eBPF, 以及 Calico 為什么引入了 eBPF , 并不是本篇文章的重點，感興趣的朋友可以自行閱讀相關檔案，
相比于 Calico 的默認基于 iptables 資料平面，eBPF 具有更高的吞吐量以外， 還具有 source IP preservation 這個功能，
在 K8s 中通常都是直接或者間接以 NodePort 方式對外暴露介面的，而對于 K8s 這個分布式集群來講，通常情況下，客戶端連接 Node Port 埠的節點和負責回應請求的后端業務 Pod 所在的節點不是同一個節點，為了打通整個資料鏈路，就不可避免的引入了 SNAT，但是這樣顯然也會帶來一個副作用，即業務 Pod 在收到 Packet 以后，其 SRC IP 已經不再是客戶端的實際 IP（被偽裝成節點的內網 IP ），另一方面，對于一些業務應用來講，獲取客戶端 IP 是一個實實在在的剛需，比如：業務應用需要通過客戶端 IP 來獲取客戶登陸的 geo 資訊，
目前 K8s 主要是通過設定 externaltrafficpolicy 來規避這個問題的，但是這個方案本身并不能完全令人滿意，Calico 從 v3.13 開始通過集成 eBPF 優雅地解決了這個問題，
在本篇文章中，我們將首先演示通過 KubeKey 創建一個標準的 K8s 集群，并切換資料平面到 eBPF，最后基于該資料平面做一個簡單的演示，
前提條件
較新的內核， 一般 v4.18+ 即可，

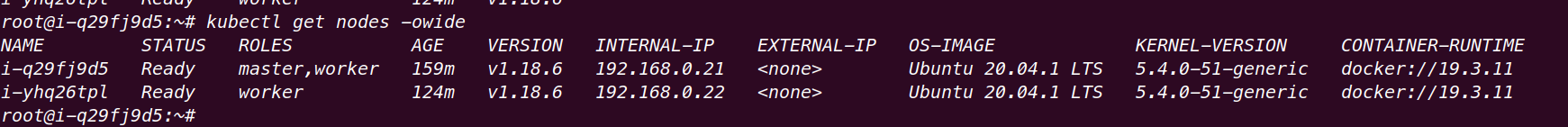

筆者的測驗集群：
部署 K8s 集群
Kubekey 默認的 CNI 插件為 Calico（ipip模式），這里為了部署方便，直接使用 KubeKey 部署了一個全新的 K8s 集群，版本為 v1.18.6 ，KubeKey 的詳細用法參見檔案，
切換 Calico 資料平面
Calico 支持多種資料平面，通過修改配置可以方便地進行切換，詳細資訊可以參見官方檔案，
主要分為以下幾步：
- 確認 BPF 檔案系統已經掛載:
mount | grep "/sys/fs/bpf"
如果能看到以下資訊，則代表 BPF 檔案系統已經掛載：
- 創建 Calico 組態檔：
- 首先獲取 ks-apiserver endpoints 資訊：
kubectl get endpoints kubernetes -o wide
- 由于 KubeKey 是通過 manifest 方式安裝的 Calico，這里我們只需要創建一個 cm 即可：
kind: ConfigMap
apiVersion: v1
metadata:
name: kubernetes-services-endpoint
namespace: kube-system
data:
KUBERNETES_SERVICE_HOST: "<API server host>"
KUBERNETES_SERVICE_PORT: "<API server port>"

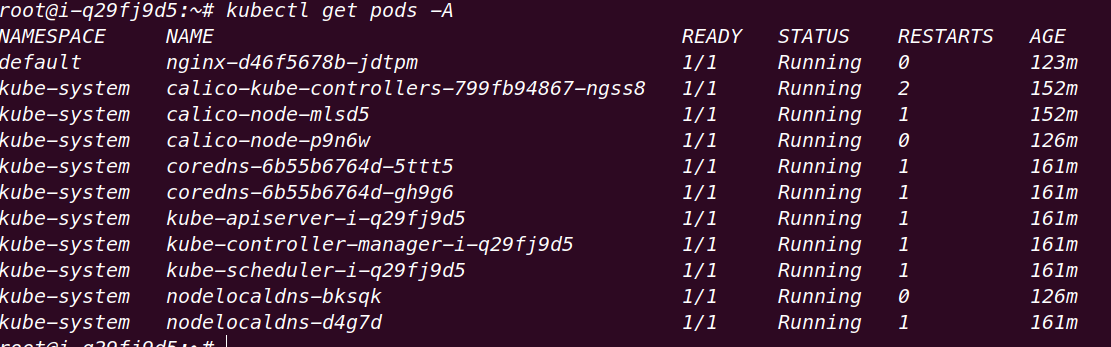

- 重啟 Calico pods，并等待 Calico Pod 重新變為 Running 狀態
kubectl delete pod -n kube-system -l k8s-app=calico-node
kubectl delete pod -n kube-system -l k8s-app=calico-kube-controllers
- 關閉 kube-proxy
kubectl patch ds -n kube-system kube-proxy -p '{"spec":{"template":{"spec":{"nodeSelector":{"non-calico": "true"}}}}}'
- 開啟 eBPF 模式
calicoctl patch felixconfiguration default --patch='{"spec": {"bpfEnabled": true}}'
- 由于我們需要保留客戶端 IP，所以需要開啟
DSR模式，
calicoctl patch felixconfiguration default --patch='{"spec": {"bpfExternalServiceMode": "DSR"}}'
至此，Calico 的整個網路環境已經配置完畢，
體驗
為了驗證 Calico 切換到 eBPF 資料平面以后，后端確實可以拿到客戶端的真實 IP ，下面我們會在集群中部署一個 Nginx 服務，并通過 nodeport 方式暴露介面，
創建 Nginx 實體并暴露外部介面：
master:~$ kubectl apply -f - <<EOF
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
spec:
selector:
matchLabels:
app: nginx
replicas: 1
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: nginx
spec:
type: NodePort
selector:
app: nginx
ports:
- protocol: TCP
port: 80
nodePort: 30604
EOF

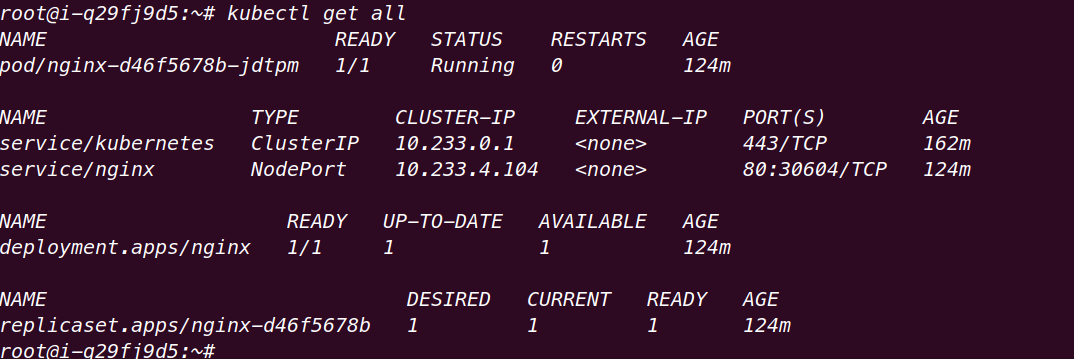

等待 Pod 變為 Running 狀態：
外部呼叫 Nginx 服務：
curl http://<external-ip>:30604

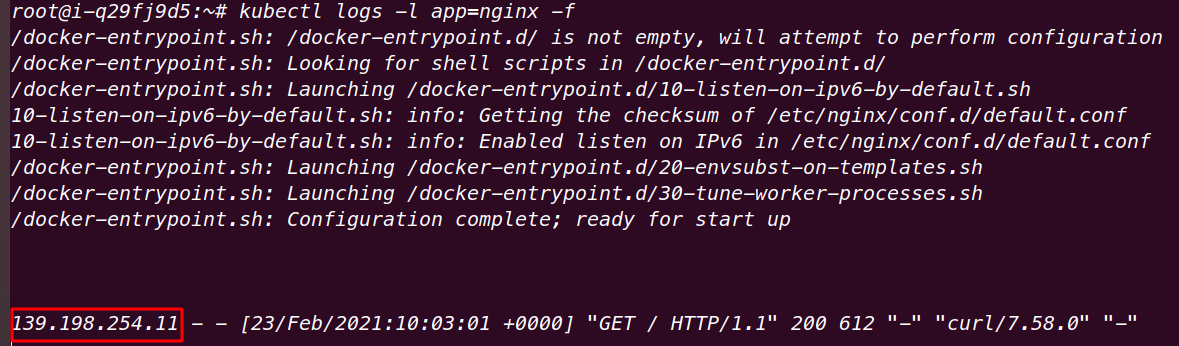

查詢 Nginx 日志，查看 client IP:
注意：如果集群本身部署在云平臺環境中，如果節點位于 VPC 網路當中，需要設定相應的埠轉發規則，并開啟相應的防火墻埠，
