1 OpenMVG 簡介
全稱 Open Multiple View Geometry，是法國人 Pierre Moulon 讀博期間開源的一個 C++ 庫
最早版本 OpenMVG 0.1 是 2013年 2月 發布的，目前最新版本是 2020年 5月 發布的 OpenMVG 1.6
LinkedIn 顯示，此前一直在 Zillow Group 的 Pierre，于 2020年 11月 跳槽到 Facebook Reality Labs 擔任 Research Scientist
Reality Labs 聚焦的是 AR/VR 技術，和 Pierre 的研究方向契合，希望 Pierre 大神作業順利，閑暇時繼續完善 OpenMVG
2 功能模塊
OpenMVG 奉行“簡單、易維護”的原則，代碼具有很強的可讀性，非常方便二次開發
整個功能模塊由若干核心庫組成，主要圍繞兩大類問題：1是多視圖幾何的基本問題；2是運動結構恢復 sfm
2.1 多視圖幾何
Multiple View Geometry 簡稱 MVG，包含三個關鍵矩陣：一個是單應矩陣 $x_{i}^{'}=Hx_{i} $，參見博文 OpenCV 之 平面單應性
另兩個是基礎矩陣 $x_{i}^{'T}F x_{i}=0$，本質矩陣 $E=R[t]x=K^{'T}FK$
例如，已知四組對應特征點坐標，用 DLT 演算法求解單應矩陣 H，代碼如下：
// Setup left, right corresponding points and solve for H openMVG::Mat xLeft(2, 4), xRight(2, 4); // Instantiation of homography solver using H_Solver = openMVG::homography::kernel::FourPointSolver; // Perform model solving std::vector<openMVG::Mat3> Hs; H_Solver::Solve(xLeft, xRight, &Hs);
2.2 運動結構恢復
Structure From Motion 簡稱 SFM，是從一系列影像序列中恢復相機位姿，構建三維場景 (稀疏點云) 的程序

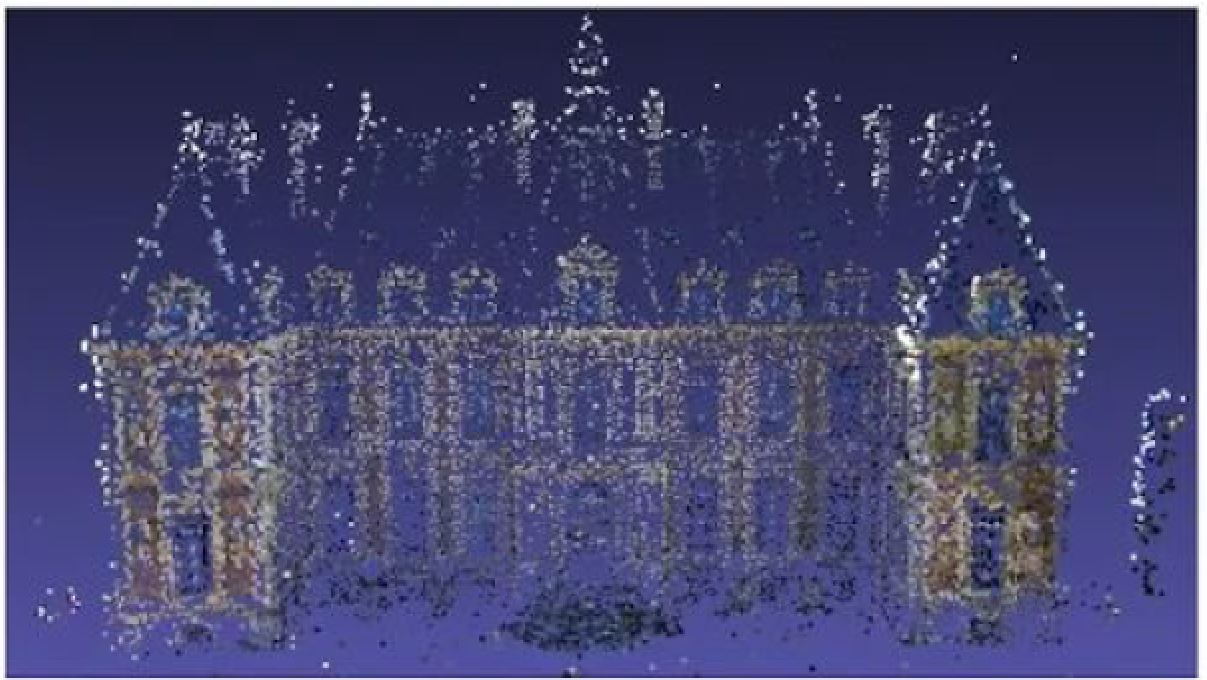

影像序列 Structure from motion 三維場景 (稀疏點云)

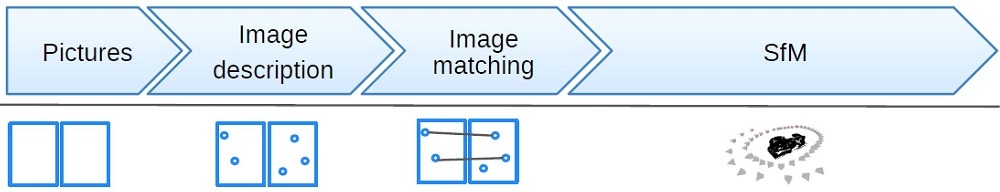

OpenMVG 中實作了 SFM 的兩種演算法：增量式和全域式，一次完整的 SFM 實作流程，如下所示：
2.3 第三方庫
對于一些基礎功能，OpenMVG 沒有重復造輪子，直接集成了許多好用的第三方庫，如下：
- Eigen：線性代數，矩陣、向量運算
- Ceres Solver：非線性最小二乘問題
- Lemon：圖和圖運算
3 編譯配置
3.1 環境和工具
- Win10 64bit
- VS 2019 社區版 (地址: https://www.visualstudio.com/downloads/)
- CMake 解壓版 (地址: https://cmake.org/download/)
3.2 檔案準備
- OpenMVG，地址：https://github.com/openMVG/openMVG/releases
注意：上述地址下載的壓縮包，最終編譯有時會報錯，不如在 PowerShell 中 Git 下載的穩定
$ git clone --recursive https://github.com/openMVG/openMVG.git
- 依賴項，下載 glw，osi_clp 和 cereal，解壓后放在 openMVG\src\dependencies 中，此目錄內已有對應檔案夾，但里面的內容是空的
glw，地址：https://github.com/elmindreda/glfw/releases
osi_clp，地址：https://github.com/openMVG-thirdparty/osi_clp/releases
cereal，地址：https://github.com/USCiLab/cereal/releases
3.3 CMake 配置

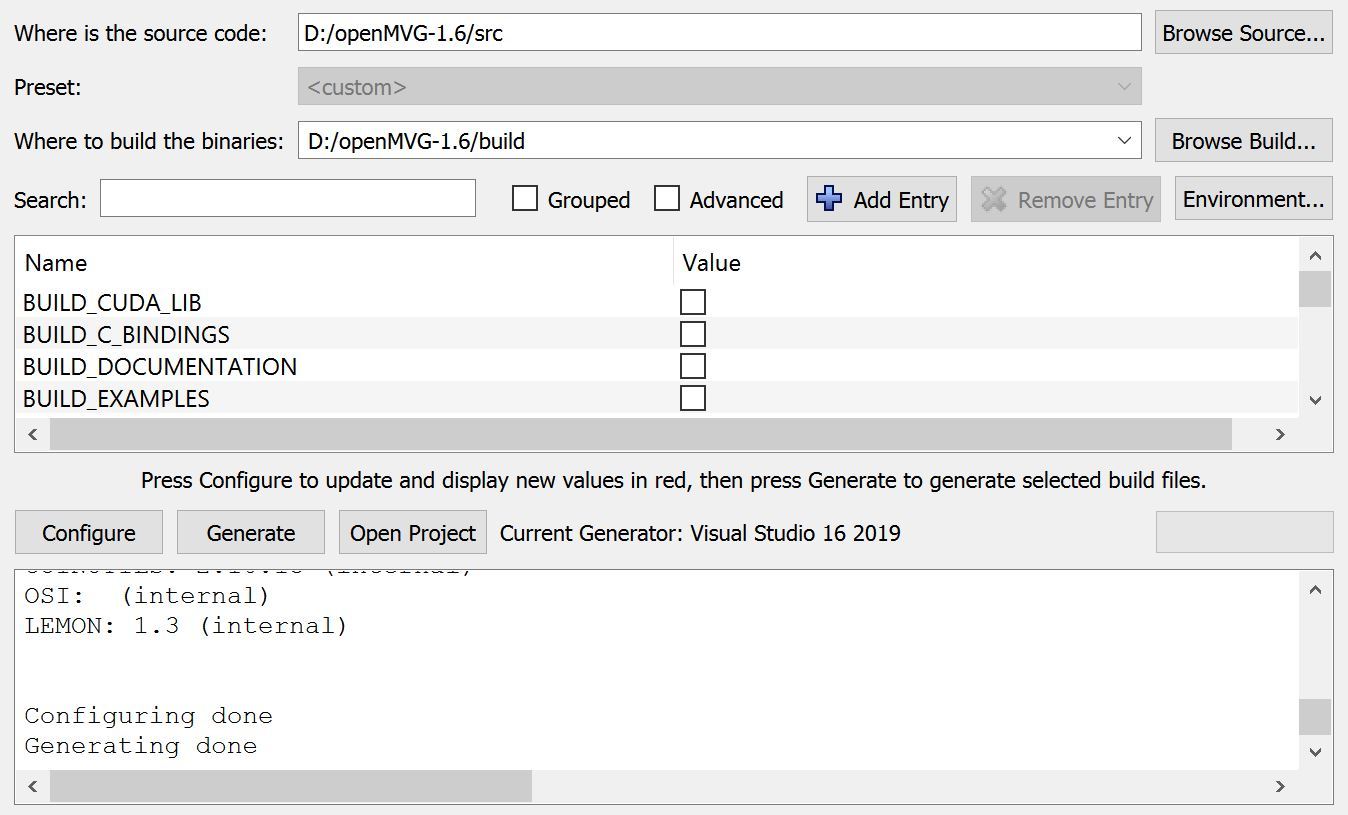

使用 cmake-gui，source 選擇解壓后的 src，build 選擇自建的檔案夾
先 Configure 再 Generate，然后點擊 "Open Project” 在 VS 中打開工程
注：第一次 Configure 可能有紅色報錯，找到原因后更改 CMake 配置，再點擊 Configure 即可
3.4 編譯
打開 openMVG.sln 后，在 VS 2019 中分別編譯 Debug 和 Release 模式，生成相應的 lib 檔案
4 SFM 例程

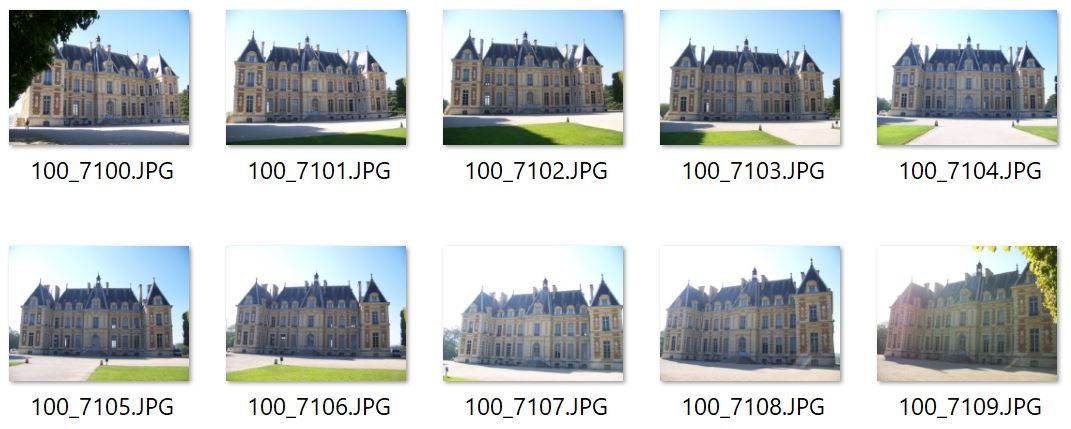

下面以 Sceaux 城堡圖片集為例，執行 OpenMVG 中的 SFM 演算法，輸出重建的稀疏點云
4.1 準備
- 城堡圖片集，地址：https://github.com/openMVG/ImageDataset_SceauxCastle
- Python 安裝，地址：https://www.python.org/downloads/
- Meshlab 安裝，地址：https://www.meshlab.net/
4.2 執行腳本
將下載的 Sceaux 城堡圖片集 images，放置于編譯后的 openMVG_Build/software/SfM 路徑下，在 powershell 中分別執行如下腳本：
增量式 SFM：
$ py ./SfM_SequentialPipeline.py images matches_sequential
全域式 SFM：
$ py ./SfM_GlobalPipeline.py images matches_global

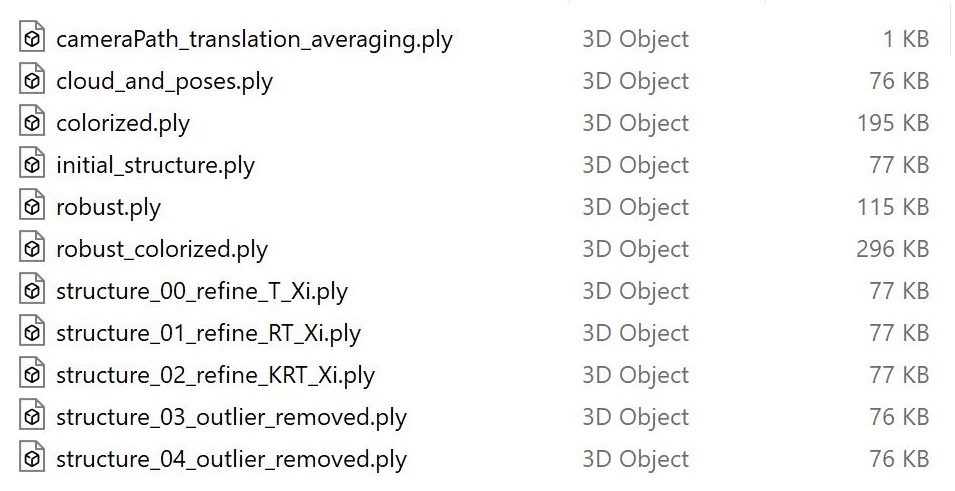

以后者為例，可看到在 matches_global 中生成了兩個檔案夾：matches 存盤的是特征點和匹配資訊；reconstruction_global 保存的是重建后的點云 (后綴為 .ply)

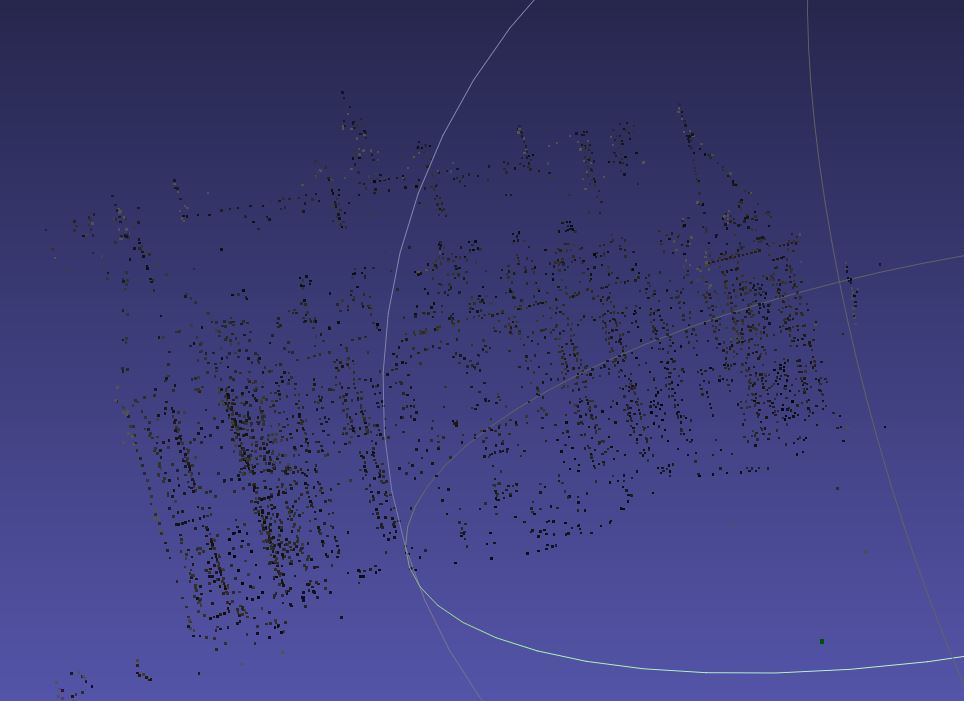

用 Meshlab 打開其中一個稀疏點云 robust_colorized.ply，顯示如下：
4.3 RMSE

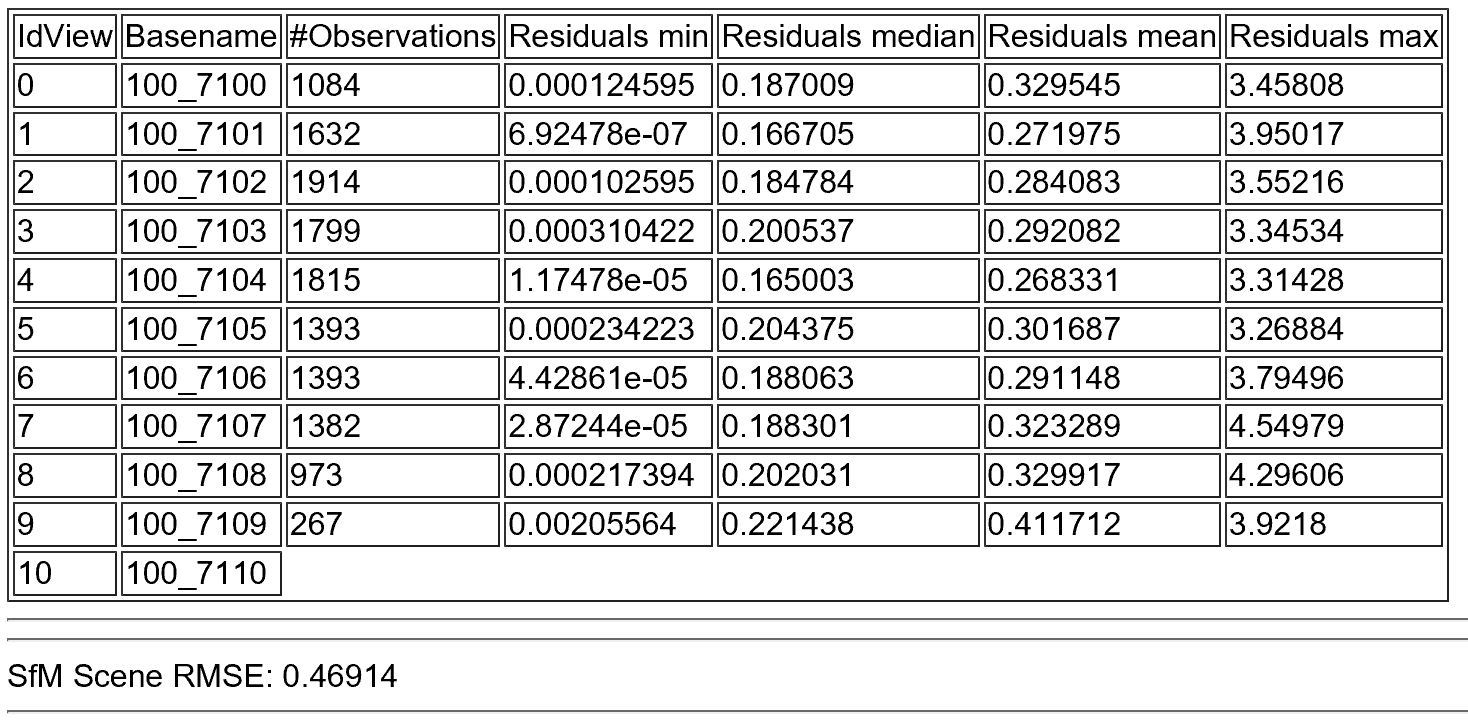

在 reconstruction_global 檔案夾下，還有 SfMReconstruction_Report.html 的重建精度報告
