HCNA Routing&Switching之動態路由協議OSPF基礎（一）

2021-07-19 06:18:13 其他

　　前文我們了解了基于距離矢量演算法的動態路由協議RIP防環以及度量值的修改相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15012895.html；今天我們來了解下OSPF的相關話題；

　　首先先來回顧下RIP，RIP是基于距離矢量的動態路由協議，它有兩個最大的特點，也是它的缺點，第一是它收斂比較慢，主要體現在30秒發一次路由更新；其次是它不易擴展，不易擴展主要體現在，RIP是把路由的跳數作為度量值，并規定跳數為16條的路由，是不可達路由；這也意味著RIP不適用中大型網路；除了以上兩個特點，還有它不了解整個網路拓撲，它只知道它的鄰居告訴它的路由，這也是RIP不適用較大網路環境的原因之一吧！！

　　如果我們要在一個大型的網路環境中使用動態路由協議，我們該跑什么動態路由協議呢？基于RIP的種種不適用大型網路環境的特點，以及生產環境的需要，新的動態路由協議OSPF產生了；OSPF（Open Shortest Path First）開放最短路徑優先，它是現目前在大中型網路上使用最為廣泛的IGP協議（內部網關協議），它是鏈路狀態路由協議的一種；鏈路狀態就是說這種協議之間傳輸的資料包不是直接的路由條目，而是描述路由器之間的鏈路相關資訊，比如地址、掩碼、開銷、網路型別、鄰居關系等；路由器收到此類資料包，會根據某種演算法自動計算出到達目標網路的最優路由，并存放在路由表中；它和RIP不一樣，運行RIP的兩個路由器之間發送的是路由資訊，路由器A發送什么路由，路由器B就只能收對應的路由；而ospf之間發送的是鏈路狀態，它會根據收到的鏈路狀態資料包結合spf演算法，然后計算出到達目標網路的最優路徑；ospf這就好比我們在生活中使用的地圖，我們到達目標地點的路徑有很多，根據不同時間段路況資訊的不同，我們選擇對應的路也會有所不同；而RIP就像我們生活中的路牌，我們永遠不知道下一個路由還有幾個路牌，我們只有到達了下一個路牌才知道對應去往目標該怎么走；其次ospf是無類，所謂無類就是描述目標網路時，它是結合掩碼，而RIP只能宣告其目標網路的主類地址，從一定程度上來說，ospf比RIP嚴謹，準確；除此之外，OSPF還是用組播（224.0.0.5/6），收斂較快，以開銷（cost）作為度量值，采用SPF演算法有效避免環路，以低頻的方式發送定期更新，區域的設計，不支持自動匯總，支持手動匯總等等特點；

　　OSPF區域概述

　　為了適應大型的網路環境，OSPF在AS內劃分了多個區域，區域是以介面為單位進行劃分，每個OSPF路由器只維護所在區域的完整鏈路狀態資訊；OSPF中的區域是用區域ID進行區分，相同區域ID的介面表示在同一個區域中，區域ID可以表示一個十進制的數字如：1；也可以表示成一個IP，如：1.1.1.1；區域設計的最大好處是，相同區域的鏈路狀態，只在該區域內部泛紅（1類和2類lLSA），這樣做的目的可以盡量減少路由表的條目（減少了路由表路由的條目數量，在一定程度上也能提高路由器在路由表中查找路由的時間，提升了路由查找速度），使拓撲變化僅影響本區域內部；

　　OSPF區域分類

　　OSPF的區域主要分骨干區域和非骨干區域，所謂骨干區域是指區域id為0，也稱該區域為核心區域，傳輸區域；非骨干區域就是指區域ID不是0 的區域，也稱常規區域；在ospf中所有其他非骨干區域必須和骨干區域直接相連，這樣做的目的主要是骨干區域負責在不同的非骨干區域之間分發路由資訊；

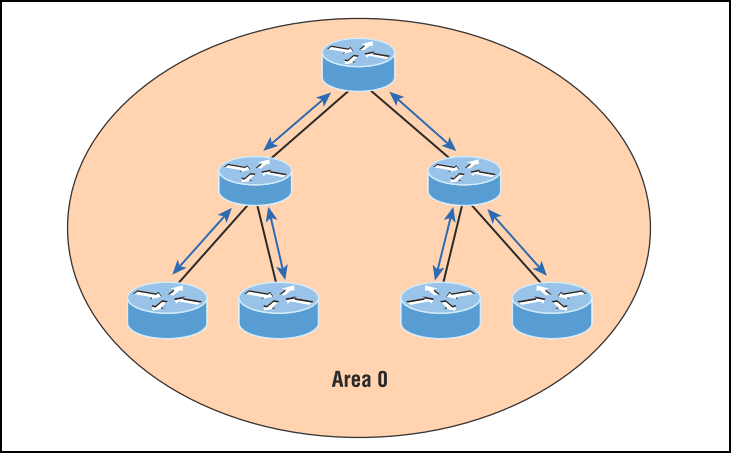

　　單區域示意圖

　　提示：單區域是指該網路環境中就只有一個區域，對于這種單區域環境，區域ID就是不是0都可以，但是建議是0；

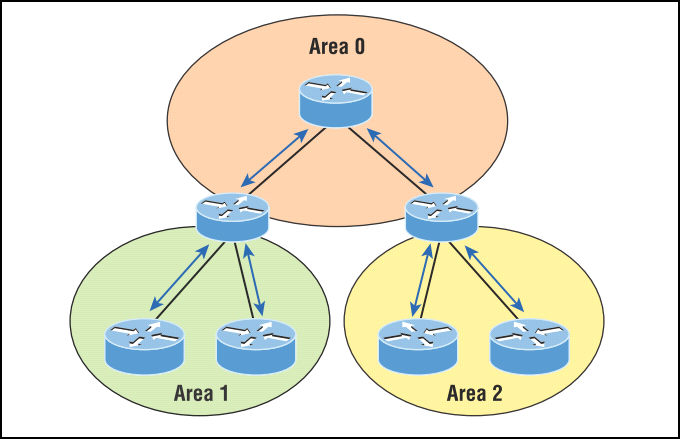

　　多區域示意圖

　　提示：多區域我們需要注意核心區域必須是area 0 ，其他非核心區域的區域ID可以任意非零數字，并且非核心區域必須要和核心區域直接相連；一般情況下不能存在區域0連接區域1，區域1連接區域2；特殊的環境中我們需要用特殊的方法去解決；

　　OSPF的路由器型別

　　IR：Internal Router，內部路由器，特點是所有的介面都屬于同一區域；

　　BR：Backbone Router，骨干路由器，特點是至少有一個介面屬于骨干區域；

　　ABR：Area Border Router，區域邊界路由器，特點是連接一個或者多個區域到骨干區域，至少有一個介面屬于骨干區域；

　　ASBR：Autonomous System Border Router，自治系統邊界路由器，特點是能從其他路由協議學習到的路由以注入的方式到OSPF行程中；

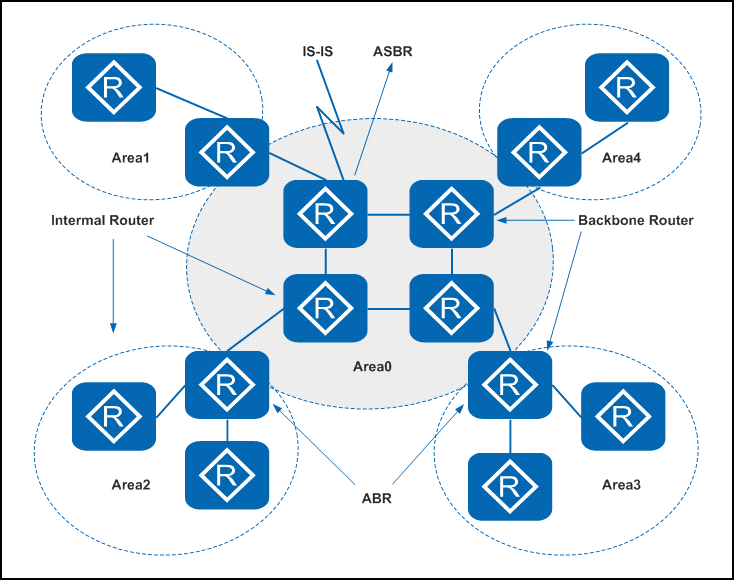

　　以上分類是按照路由器介面處在不同的區域位置進行劃分，對于路由器來說，一臺路由器可以同時屬于多種型別；如下圖

　　提示：對于區域0中的路由器它既可以是BR，也可以是asbr，或者其他型別；

 　　OSPF核心作業流程

　　1、發現并建立鄰居

　　2、傳播 LSA（區別于距離矢量的路由表更新）；LSA是Link State Advertisement，鏈路狀態宣告；它不是路由資訊，而是用來描述鏈路（路由器介面）的資訊，比如地址、掩碼、開銷、網路型別、鄰居關系等；

　　3、將LSA泛洪到區域中的所有OSPF路由器，而不僅是直連的路由器；

　　4、收集LSA創建LSDB（鏈路狀態資料庫）；

　　5、使用SPF演算法計算到每個目標網路的最短距離，并將其置于路由表中；

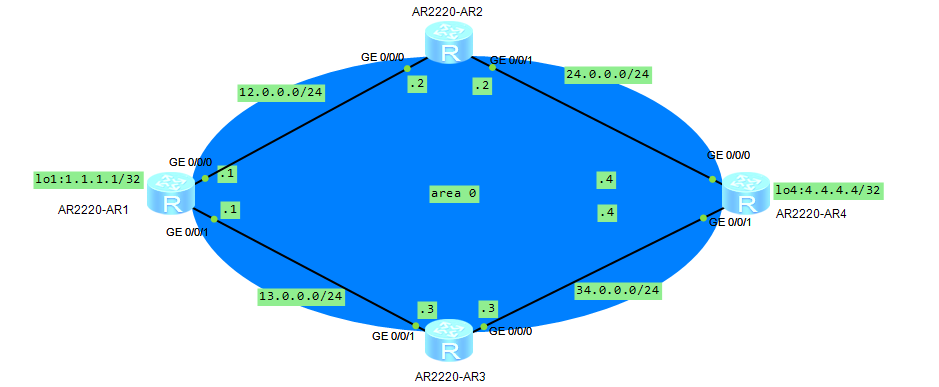

　　驗證：如下圖實驗拓撲，所有路由器都跑OSPF；

　　根據上述實驗拓撲配置相關路由器

　　R1的配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int lo1
[R1-LoopBack1]ip add 1.1.1.1 32
[R1-LoopBack1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 24
Jul 18 2021 00:05:30-08:00 R1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 13.0.0.1 24
Jul 18 2021 00:05:30-08:00 R1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R1-GigabitEthernet0/0/1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]net 12.0.0.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]net 13.0.0.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q
[R1]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 4
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 4
The number of interface that is DOWN in Protocol is 1

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              12.0.0.1/24          up         up
GigabitEthernet0/0/1              13.0.0.1/24          up         up
GigabitEthernet0/0/2              unassigned           down       down
LoopBack1                         1.1.1.1/32           up         up(s)
NULL0                             unassigned           up         up(s)
[R1]

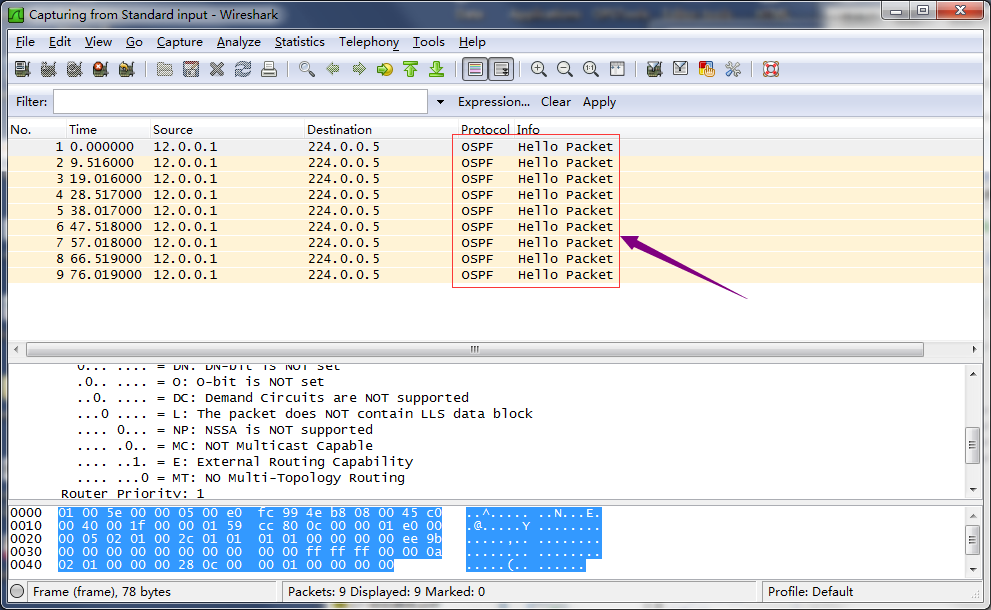

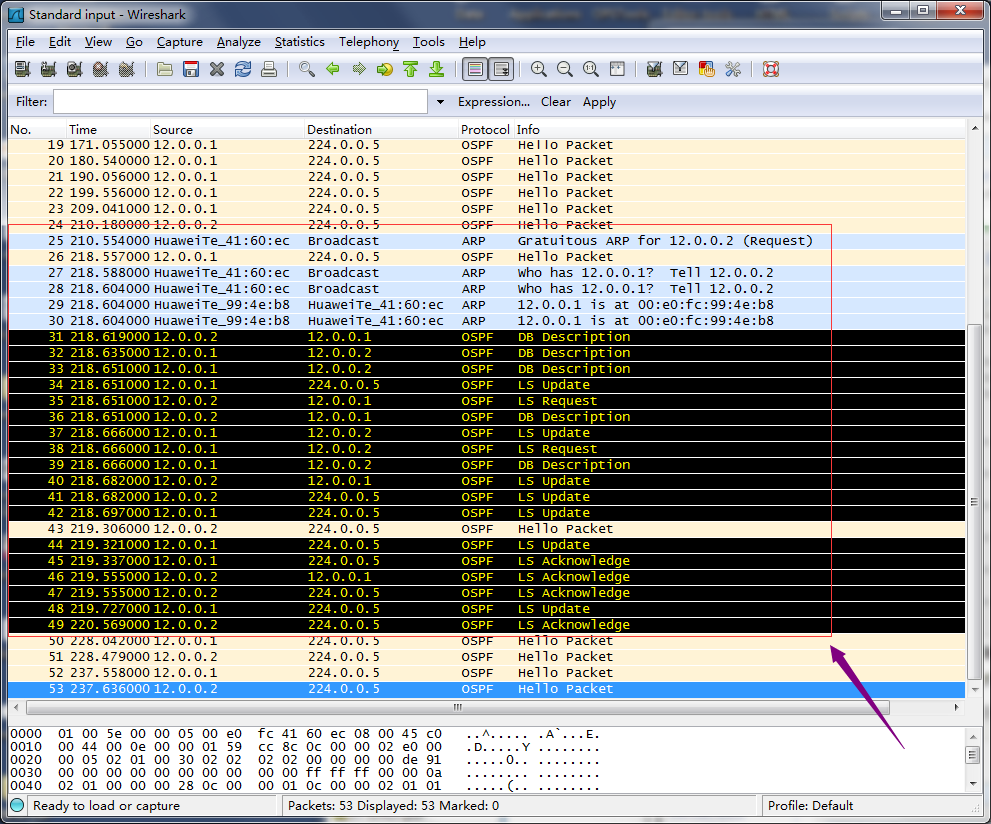

　　在R2的g0/0/0介面上抓包，看看對應能抓到什么包？

　　提示：可以看到我們把R1配置好ospf，并宣告對應的網路以后，在R2和R1直連的介面上可以抓到ospf的hello包；其實這個包的作用就是建立鄰居用的；

　　R2的配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip ad
Jul 18 2021 00:11:22-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/1]ip add 24.0.0.2 24
[R2-GigabitEthernet0/0/1]ospf 1 router-id 2.2.2.2
Jul 18 2021 00:11:22-08:00 R2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]net 12.0.0.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 24.0.0.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]q
[R2]
Jul 18 2021 00:11:31-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R2]
Jul 18 2021 00:11:31-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R2]
Jul 18 2021 00:11:31-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R2]
Jul 18 2021 00:11:31-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R2]
Jul 18 2021 00:11:31-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R2]
Jul 18 2021 00:11:31-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[7]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R2]

　　提示：可以看到我現在再配置R2時，對應多了很多日志資訊；這些日志資訊就是R1和R2相關介面建立起鄰居的程序；

　　在R1和R2直連的介面上抓包看看對應能抓到什么包？

　　提示：從上面的抓包資訊可以看到，在R2配置好ospf，并在對應區域宣告了對應的網路以后，首先我們能夠看到R2也發送了一條hello包，然后R2就發了ARP請求，R1回應了R2的arp請求的報文，這個報文主要是R2獲取R1對應介面的mac，以便后續發送LSA做準備（這說明鄰居已經建立好了）；當R2收到R1相關介面的mac地址以后，接下來R2首先向R1發送了DB description的資料包，隨后R1也發送了對應的DB description包，這個包主要用來向對方描述自己資料庫中的相關說明和描述；隨后R2發送了LSR，R1回復了LSU，這一個程序就是R2請求R1的LSA，R1通過恢復LSU將LSA發送給R2；隨后R1向R2發送LSR，R2回復LSU，最后各自都收到對應的LSU并發送了LSACK，后續就沒有再發送LSA，只是有規律的各自發送helllo包；

　　驗證：查看R1的路由表，看看R1是否學習到R2上相關介面的路由？

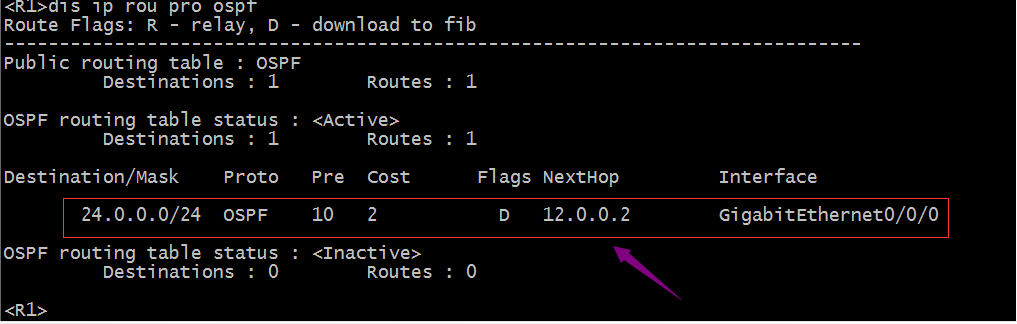

　　提示：可以看到R1學習到了R2上的到達24.0.0.0/24網路的路由；

　　驗證：查看R2上的路由表，看看是否學習到達R1相關介面的路由呢？

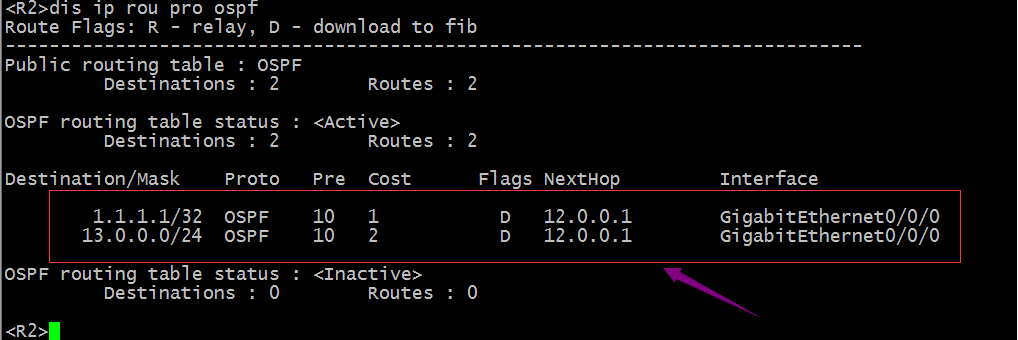

　　提示：可以看到R2上也學習到達1.1.1.1/32和13.0.0.0/24網路的路由；

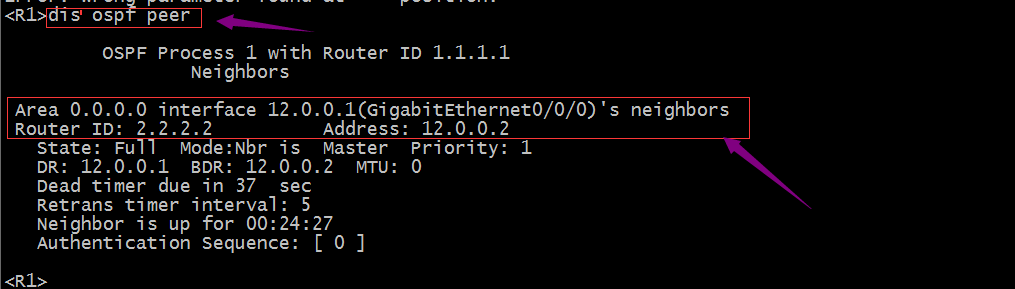

　　驗證：查看R1上的ospf鄰居表，看看R1和R2是否是鄰居

　　提示：可以看到在R1上查看ospf鄰居表，里面記錄了R2的Router-id，說明R2和R1現在是鄰居；并且兩者的狀態為full；

　　通過上述的實驗我們大致可以看到ospf首先會通過發送hello包，建立鄰居，在鄰居建立以后，然后路由器會發送自己的資料庫描述資訊，然后再發送LSR，對應路由器發送LSU，最后當兩者都收到對方的LSU以后，都會在此向對方發送LSACK，表示已經收到對方的LSU而做出的確認包；確認包的主要作用就是告訴對方，收到對方的LSU，如果沒有確認包，路由器會持續的發送LSU；最后在根據各自收到的LSA相關資訊，通過spf演算法生成路由，并存放在路由表中；

　　R3的配置

[Huawei]sys R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 34.0.0.3 24
[R3-GigabitEthernet0/0/0]int g0/
Jul 18 2021 00:44:28-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 13.0.0.3 24
Jul 18 2021 00:44:28-08:00 R3 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R3-GigabitEthernet0/0/1]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]net 13.0.0.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 34.0.0.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:34-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.13, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R3-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:34-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.13, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R3-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:34-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.13, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R3-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:35-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.13, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R3-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:35-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.13, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R3-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:35-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[7]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.13, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R3-ospf-1-area-0.0.0.0]

　　R4的配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R4
[R4]int lo4
[R4-LoopBack4]ip add 4.4.4.4 32
[R4-LoopBack4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 24.0.0.4 24
Jul 18 2021 00:44:46-08:00 R4 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 34.0.0.4 24
[R4-GigabitEthernet0/0/1]ospf 1 router-id 4.4.4.4
Jul 18 2021 00:44:46-08:00 R4 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.
[R4-ospf-1]
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]net 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]net 24.0.0.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]net 34.0.0.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:48-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.24, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:48-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.24, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:48-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.24, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:48-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.24, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:48-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.24, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:48-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[7]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.24, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:51-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[8]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.34, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:44:51-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[9]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.34, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:45:24-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[10]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.34, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:45:24-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[11]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.34, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:45:24-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[12]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.34, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R4-ospf-1-area-0.0.0.0]
Jul 18 2021 00:45:24-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[13]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.34, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R4-ospf-1-area-0.0.0.0]

　　驗證：查看R1上的鄰居表

<R1>dis ospf peer

         OSPF Process 1 with Router ID 1.1.1.1
                 Neighbors

 Area 0.0.0.0 interface 12.0.0.1(GigabitEthernet0/0/0)'s neighbors
 Router ID: 2.2.2.2          Address: 12.0.0.2
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 12.0.0.1  BDR: 12.0.0.2  MTU: 0
   Dead timer due in 33  sec
   Retrans timer interval: 5
   Neighbor is up for 00:39:19
   Authentication Sequence: [ 0 ]

                 Neighbors

 Area 0.0.0.0 interface 13.0.0.1(GigabitEthernet0/0/1)'s neighbors
 Router ID: 3.3.3.3          Address: 13.0.0.3
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 13.0.0.1  BDR: 13.0.0.3  MTU: 0
   Dead timer due in 35  sec
   Retrans timer interval: 5
   Neighbor is up for 00:06:15
   Authentication Sequence: [ 0 ]

<R1>

　　提示：可以看到現在R1有兩個鄰居，分別是2.2.2.2和3.3.3.3

　　驗證：查看R1的LSDB資料

<R1>dis ospf lsdb

         OSPF Process 1 with Router ID 1.1.1.1
                 Link State Database

                         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    4.4.4.4         4.4.4.4            388  60    80000007       0
 Router    2.2.2.2         2.2.2.2            419  48    80000009       1
 Router    1.1.1.1         1.1.1.1            436  60    8000000C       0
 Router    3.3.3.3         3.3.3.3            391  48    80000007       1
 Network   24.0.0.2        2.2.2.2            419  32    80000002       0
 Network   34.0.0.4        4.4.4.4            388  32    80000002       0
 Network   13.0.0.1        1.1.1.1            436  32    80000002       0
 Network   12.0.0.1        1.1.1.1            623  32    80000003       0


<R1>dis ospf lsdb router

         OSPF Process 1 with Router ID 1.1.1.1
                         Area: 0.0.0.0
                 Link State Database


  Type      : Router
  Ls id     : 4.4.4.4
  Adv rtr   : 4.4.4.4
  Ls age    : 398
  Len       : 60
  Options   :  E
  seq#      : 80000007
  chksum    : 0x95e4
  Link count: 3
   * Link ID: 4.4.4.4
     Data   : 255.255.255.255
     Link Type: StubNet
     Metric : 0
     Priority : Medium
   * Link ID: 24.0.0.2
     Data   : 24.0.0.4
     Link Type: TransNet
     Metric : 1
   * Link ID: 34.0.0.4
     Data   : 34.0.0.4
     Link Type: TransNet
     Metric : 1

  Type      : Router
  Ls id     : 2.2.2.2
  Adv rtr   : 2.2.2.2
  Ls age    : 429
  Len       : 48
  Options   :  E
  seq#      : 80000009
  chksum    : 0xeaf0
  Link count: 2
   * Link ID: 12.0.0.1
     Data   : 12.0.0.2
     Link Type: TransNet
     Metric : 1
   * Link ID: 24.0.0.2
     Data   : 24.0.0.2
     Link Type: TransNet
     Metric : 1

  Type      : Router
  Ls id     : 1.1.1.1
  Adv rtr   : 1.1.1.1
  Ls age    : 447
  Len       : 60
  Options   :  E
  seq#      : 8000000c
  chksum    : 0x6382
  Link count: 3
   * Link ID: 1.1.1.1
     Data   : 255.255.255.255
     Link Type: StubNet
     Metric : 0
     Priority : Medium
   * Link ID: 12.0.0.1
     Data   : 12.0.0.1
     Link Type: TransNet
     Metric : 1
   * Link ID: 13.0.0.1
     Data   : 13.0.0.1
     Link Type: TransNet
     Metric : 1

  Type      : Router
  Ls id     : 3.3.3.3
  Adv rtr   : 3.3.3.3
  Ls age    : 403
  Len       : 48
  Options   :  E
  seq#      : 80000007
  chksum    : 0x902b
  Link count: 2
   * Link ID: 34.0.0.4
     Data   : 34.0.0.3
     Link Type: TransNet
     Metric : 1
   * Link ID: 13.0.0.1
     Data   : 13.0.0.3
     Link Type: TransNet
     Metric : 1

<R1>

　　提示：可以看到LSDB資料庫中記錄了每個路由器發送的LSA內容；

　　驗證：查看R1的路由表，看看現在是否學習到了去往相關網路的路由呢？

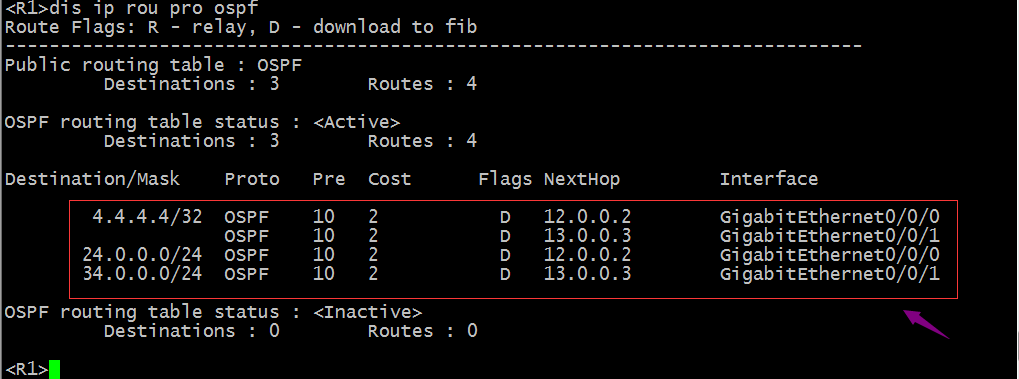

　　提示：可以看到在R1上有兩條等價路由，都是可以去往4.4.4.4/32，并且也有去往34.0.0.0/24和34.0.0.0/24網路的路由；

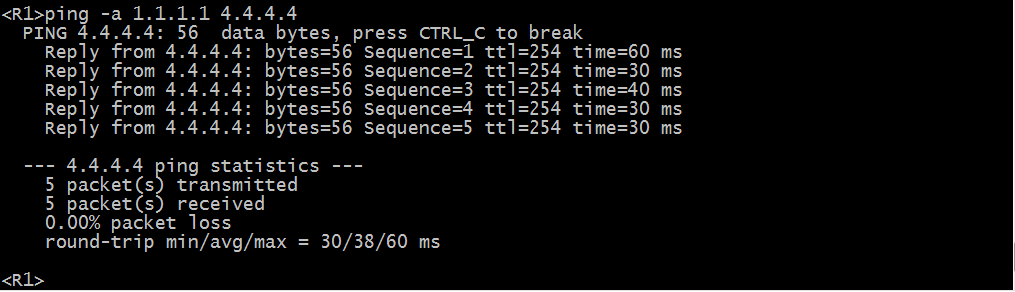

　　驗證：在R1上用源地址為1.1.1.1去ping 4.4.4.4，看看是否能夠正常通信呢？

　　提示：可以看到用源地址為1.1.1.1是能夠正常ping通4.4.4.4，說明R1到R4的鏈路已經打通了；

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/289135.html

標籤：其他

上一篇：leetcode-215

下一篇：HCNA Routing&Switching之動態路由協議OSPF基礎（二）

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
