前文我們了解了OSPF的router id、資料包結構、型別、不同型別的資料包作用以及OSPF狀態機制，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15027272.html；今天我們來了解下OSPF建立鄰居的條件；
我們知道OSPF動態路由協議能夠正常學習到別的路由器的路由，最重要的是相鄰的路由器必須建立起鄰居關系，然后才能學習到對方的路由；那么兩個相鄰的路由器，怎么樣才能建立起鄰居呢？
1、router id必須唯一；
實驗：如下實驗拓撲，把兩個路由器的router id都設定成5.5.5.5，兩者是否建立起鄰居？

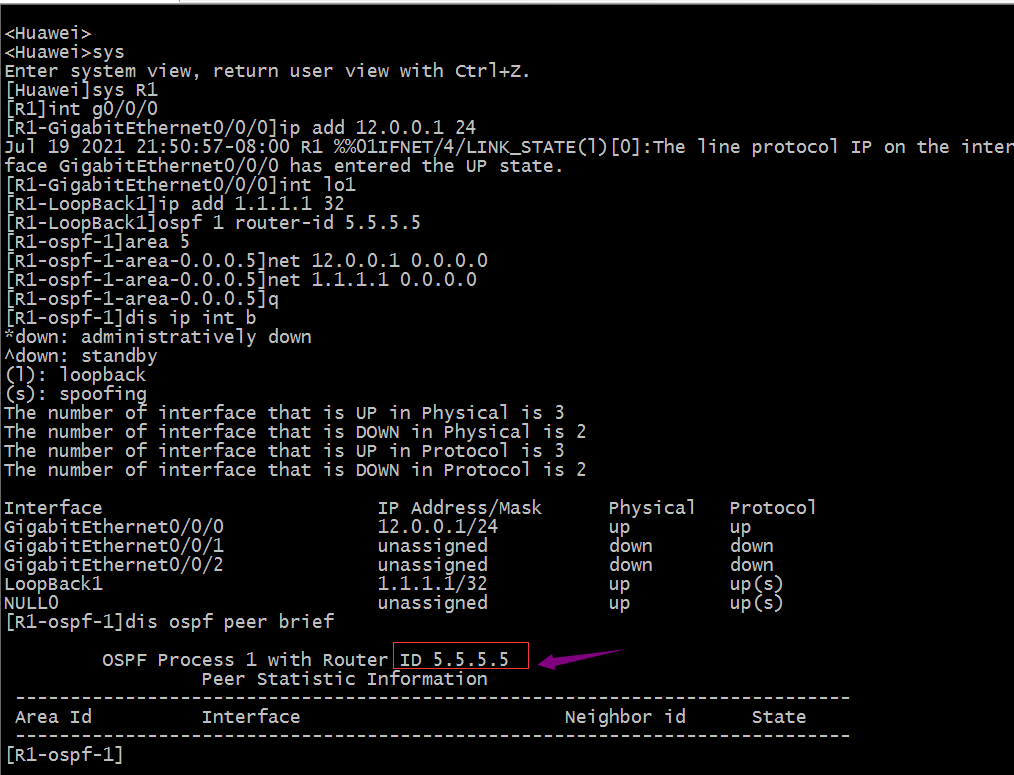

配置R1

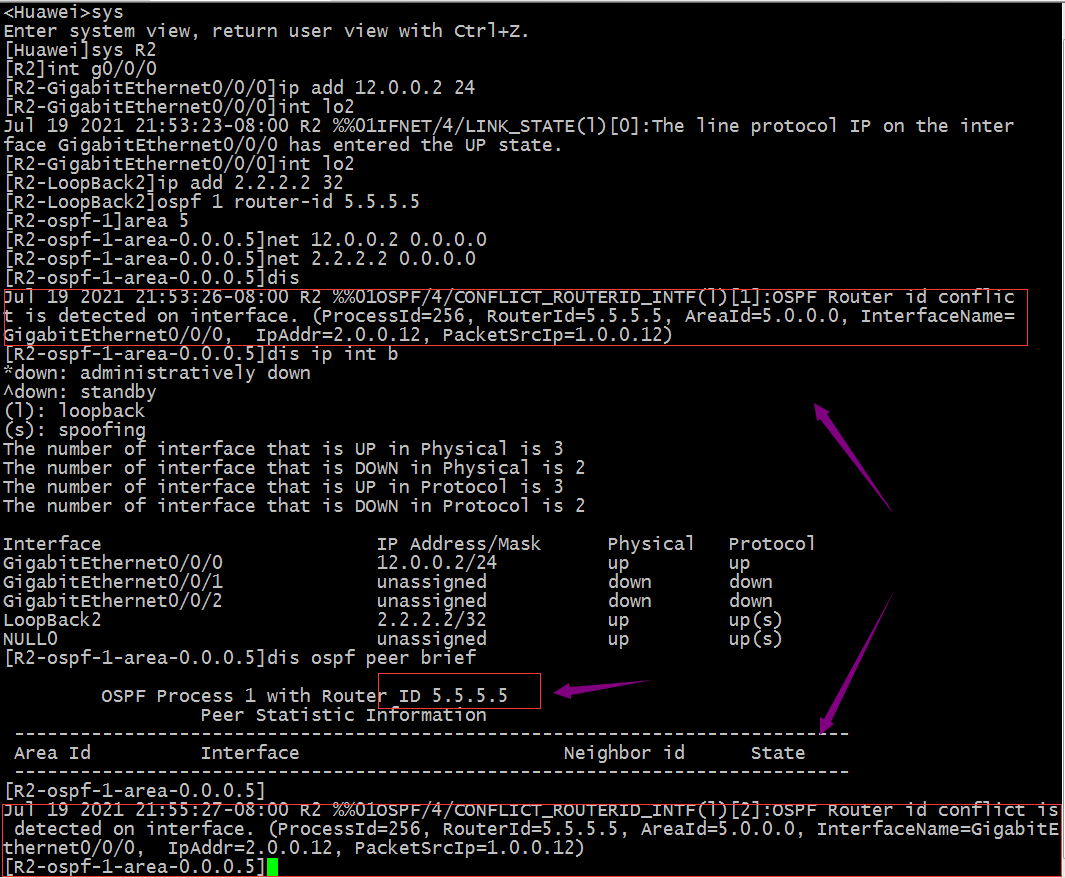

配置R2
提示：此時把R2的router id和R1都配置成5.5.5.5，ospf行程給我們提示了一條router id沖突的日志；此時兩者鄰居關系并沒有建立起來；說明router id不唯一，是建立不起鄰居關系的；
驗證：把R2的router id修改成2.2.2.2 ，然后重啟ospf行程，看看對應鄰居是否能夠建立起來呢？
<R2>sys
Enter system view, return user view with Ctrl+Z.
[R2]ospf 1 router-id 2.2.2.2
Jul 19 2021 22:01:28-08:00 R2 %%01OSPF/4/CONFLICT_ROUTERID_INTF(l)[0]:OSPF Router id conflict is detected on interface. (ProcessId=256, RouterId=5.5.5.5, AreaId=5.0.0.0, InterfaceName=GigabitEthernet0/0/0, IpAddr=2.0.0.12, PacketSrcIp=1.0.0.12)
[R2]ospf 1 router-id 2.2.2.2
Info: The configuration succeeded. You need to restart the OSPF process to validate the new router ID.
[R2-ospf-1]q
[R2]q
<R2>reset ospf process
Warning: The OSPF process will be reset. Continue? [Y/N]:y
<R2>sys
Enter system view, return user view with Ctrl+Z.
[R2]
Jul 19 2021 22:01:46-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[1]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R2]
Jul 19 2021 22:01:46-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R2]
Jul 19 2021 22:01:46-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R2]
Jul 19 2021 22:01:46-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R2]
Jul 19 2021 22:01:47-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R2]
Jul 19 2021 22:01:47-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.12, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R2]dis ospf peer brief
OSPF Process 1 with Router ID 2.2.2.2
Peer Statistic Information
----------------------------------------------------------------------------
Area Id Interface Neighbor id State
0.0.0.5 GigabitEthernet0/0/0 5.5.5.5 Full
----------------------------------------------------------------------------
[R2]
提示：可以看到我們修改了R2的router id 重置了ospf以后，對應就和R1建立起鄰居；
2、區域id必須相同

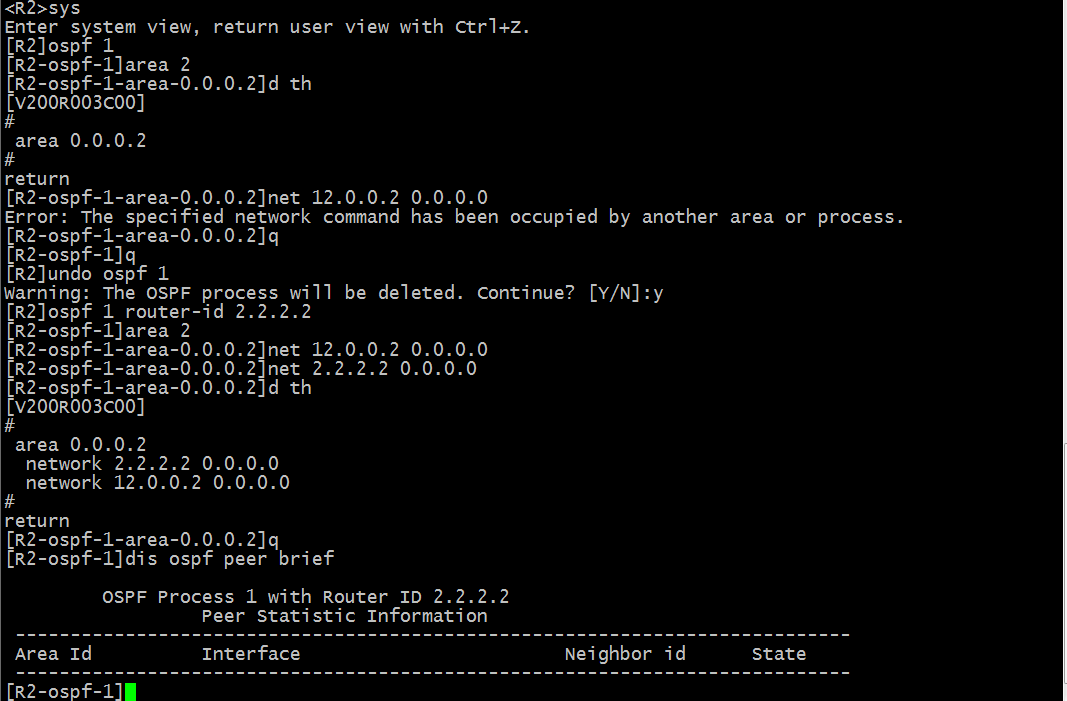

驗證：還是上述實驗拓撲，我們把R2的區域id修改為2，看看對應鄰居關系是否還會一直建立呢？
提示：可以看到把R2的區域id 修改為2，對應R2并沒有和R1建立起鄰居關系，其原因是R1的hello包只會在area5這個區域泛洪，而R2的hello包只會在area2這個區域泛洪，所以R1只會和area5區域中的路由器建立鄰居，不會和area2區域中的路由器建立鄰居；
3、Hello/Dead時間間隔一致

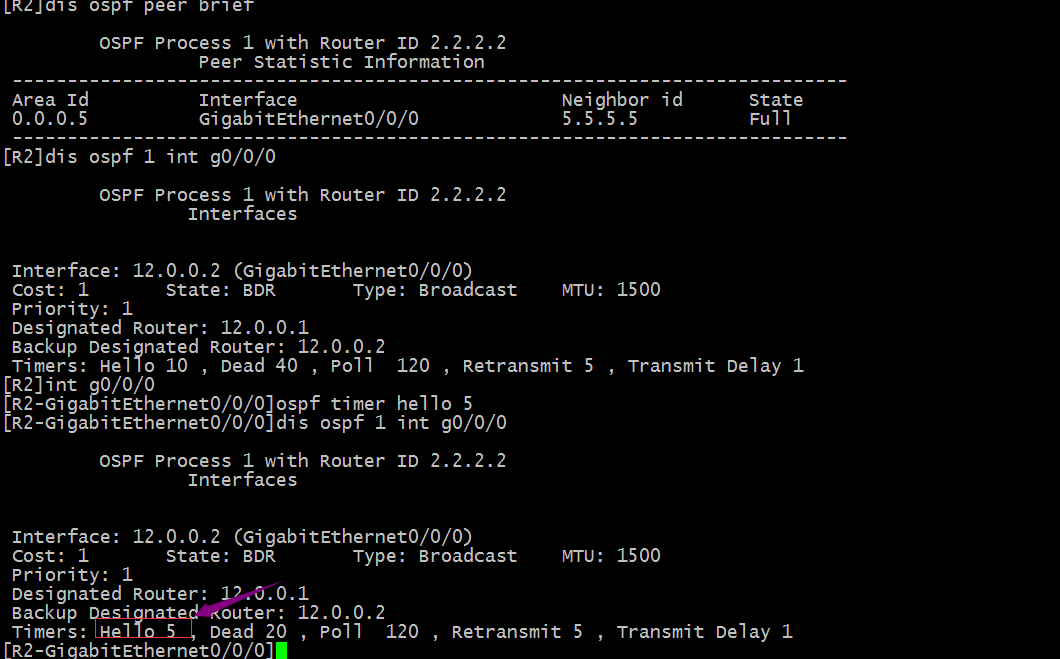

驗證：我們把上述實驗中R2的hello包發送時間間隔修改為5秒一次，看看對應R1和R2是否會建立起鄰居呢？

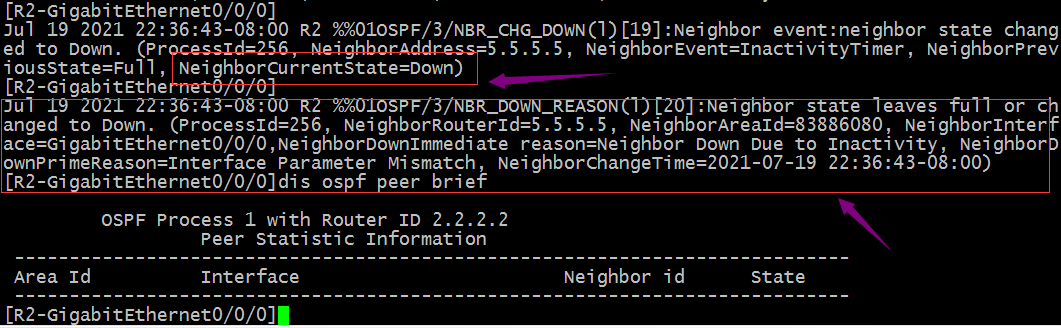

提示：默認情況hello包是每隔10秒發一次，死亡時間是發送間隔時間的4倍；修改hello包的發送間隔時間，需要進入到對應的介面進行修改；其次修改了hello包發送間隔時間以后，它不會立馬斷開，而是要等，等40s，等到hello包死亡，此時ospf行程會給我們日志說介面引數不匹配，導致鄰居從full狀態轉變為down狀態；如下圖

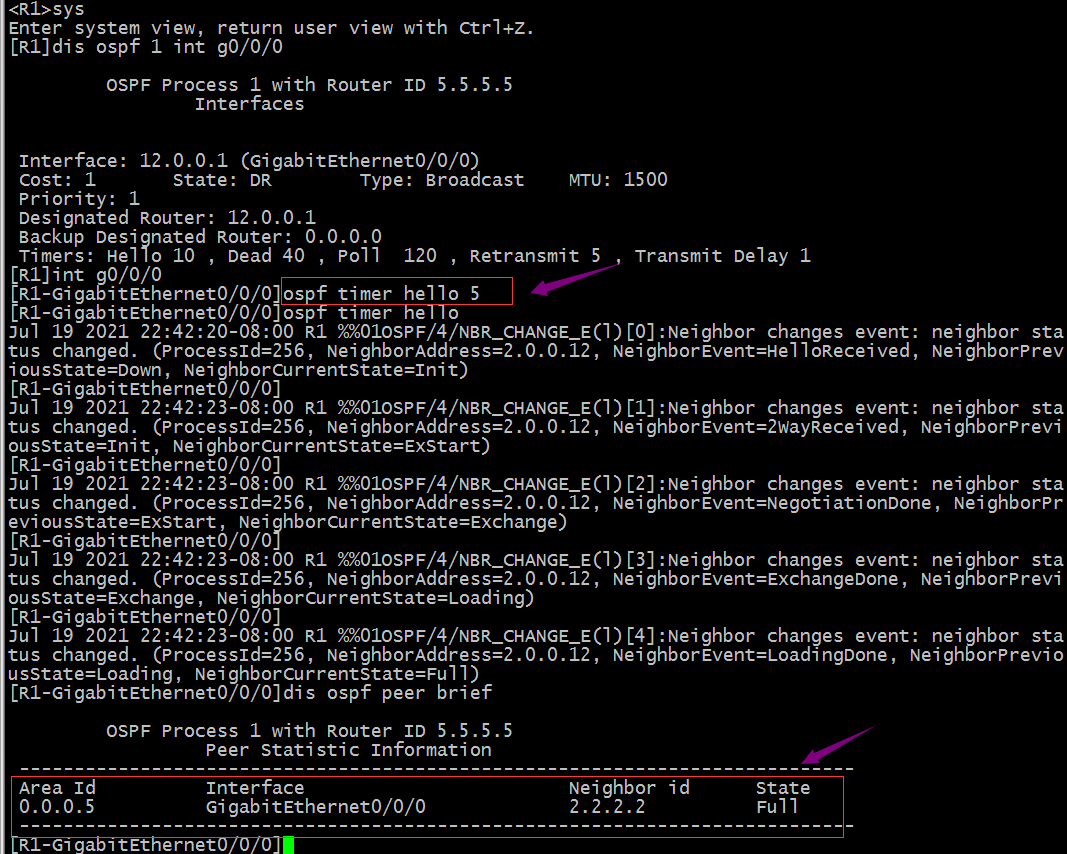

驗證：我們把R1ospf介面時間和R2修改成一樣，看看對應鄰居是否會重新建立起來呢？
提示：我們修改了R1對應介面上ospf發送hello包的間隔時間和R2介面發送hello包間隔時間一樣以后，對應R1就和R2迅速建立起鄰居；
4、如果配置了認證，對應認證必須一致

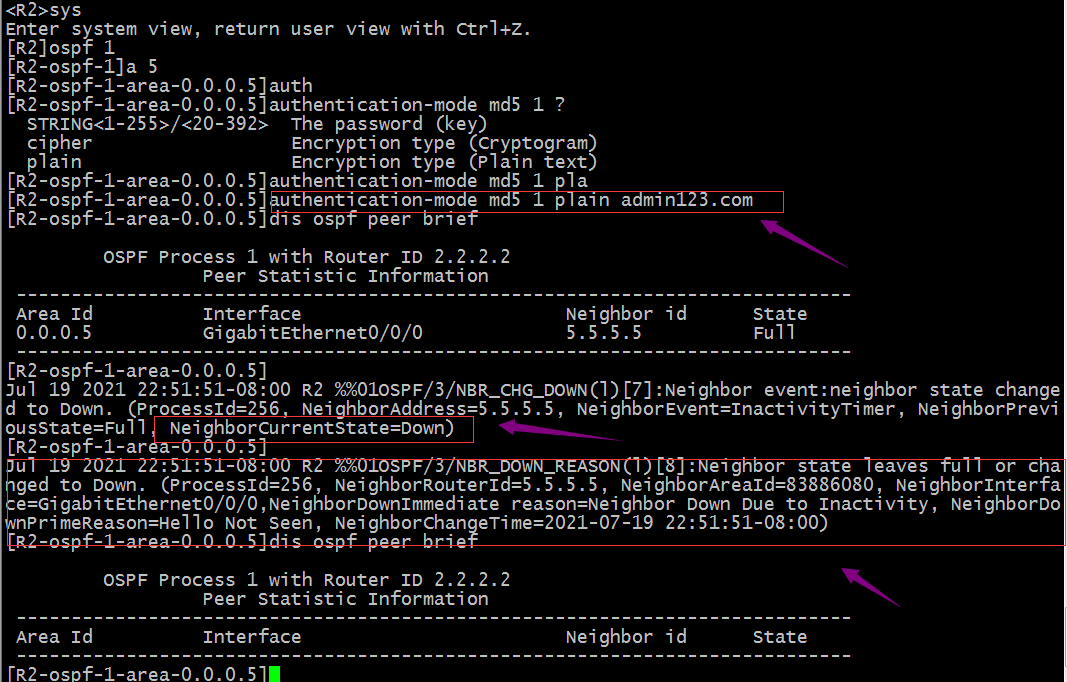

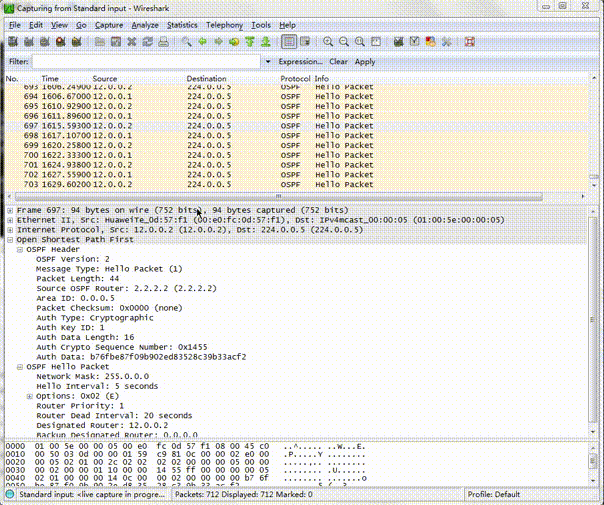

驗證：在上述實驗中我們把R2上運行的ospf配置上認證，看看是否還能和R1建立起鄰居？
提示：可以看到我們在R2的ospf區域中配置了認證以后，對應鄰居關系就從full狀態轉變為down狀態，說明如果ospf配置了認證，對應都應該配置認知，否則不予建立鄰居關系；

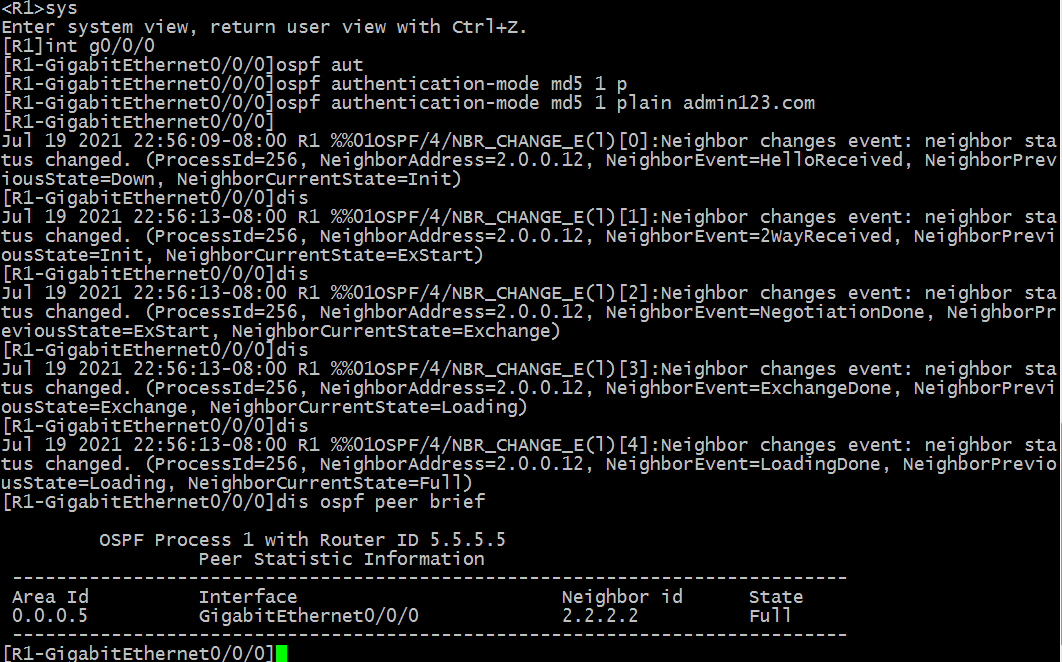

驗證：在R1的相關介面配置和R2相同模式的相同密碼認證，看看對應鄰居關系是否會恢復呢？
提示：可以看到當R1的相關介面配置了和R2相同認證模式，相同認證密碼以后，對應鄰居關系又迅速建立起來了；這里提一下，ospf的認證的配置可以在介面上配置，也可以在ospf行程區域中配置，不管是在介面上配置還是在區域中配置認證，只要模式，對應模式相關引數和密碼相同，都能通過認證；上述截圖中md5 后面的數字是key的值，兩邊配置認證，這個key也必須相同，否則認證會失敗；
5、子網掩碼和網路地址一致（以太網環境）

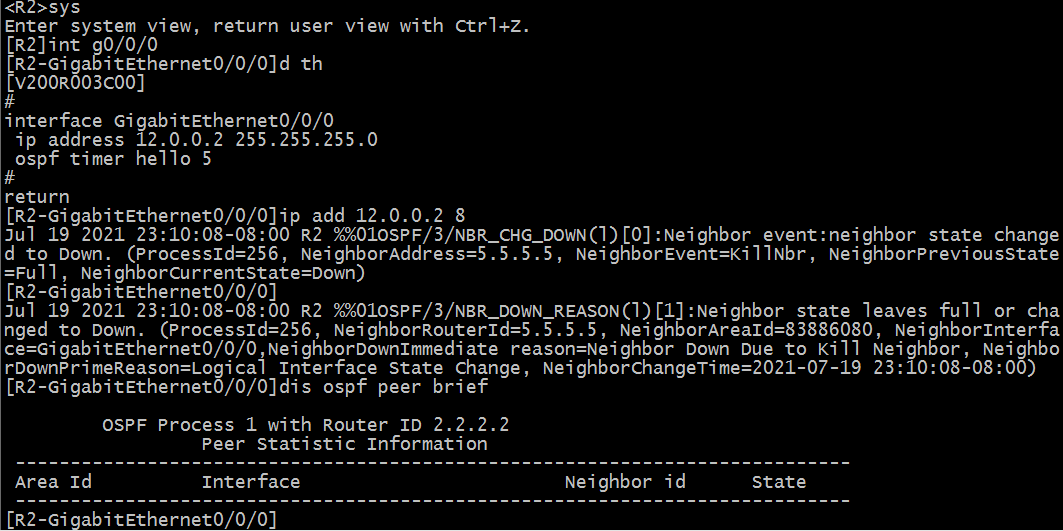

驗證：把上述實驗中的R2的g0/0/0介面的ip地址掩碼修改為8，看看對應鄰居關系是否還會存在呢？
提示：我們修改了R2 上的g0/0/0介面地址的掩碼以后，立刻R1和R2的鄰居關系就down了，這里只是告訴我們介面發生了變化；

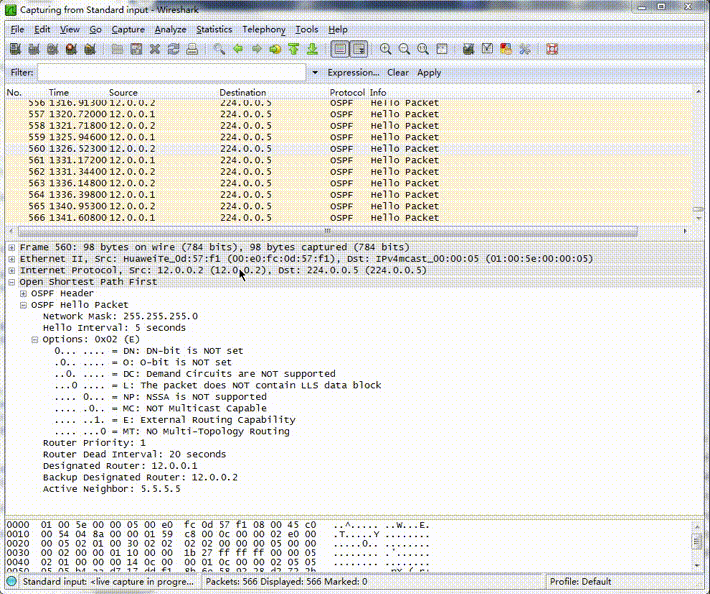

抓包看看，對應R1和R2發送到hello包有什么不同？
提示：可以看到修改R2介面的掩碼以后，對應R2發送到hello包，對應掩碼就變成了255.0.0.0，而R1的介面掩碼沒有發生變化，還是255.255.255.0；所以當兩個路由器發送到hello包中掩碼不一致也會導致鄰居關系建立不起來；其實掩碼的主要作用就是用來計算網路地址，網路地址的作用就是確定兩個ip地址是否是同一網路，如果不在同一網路，則無法建立鄰居；
如何判斷兩個ip地址是否是同一網路呢？
首先我們需要把a地址同自身掩碼計算出網路地址x，然后把a地址的掩碼和b地址做與運算，算出網路地址為y，如果x=y我們就說a和b在同一網路；反之a和b不在同一網路；這里一定要記住判斷a和b是否在同一網路中，需要把a地址同a的掩碼進行計算得出網路地址，同時b地址也需要同a的掩碼進行計算；同樣的道理，我們如果要判斷b和a是否在同一網路中，就需要把b的地址同b的掩碼進行計算得出網路地址，a地址同b的掩碼進行計算得出網路地址，如果兩者計算出來的網路地址一樣，則表示兩者在同一網路中，反之亦然；這樣一來就存在a和b在同一網路，但b和a就不一定在同一網路；
示例：a主機的地址是192.168.0.129/24 b主機地址是192.168.0.3/27
a和b在同一網路，因為a的網路地址是192.168.0.0 b的網路地址是192.168.0.0（b的網路地址此時需要同a的掩碼進行與運算）
b和a不再同一網路，因為b的網路地址是192.168.0.0 a的網路地址是192.168.0.128（此時a網路地址就需要同b的掩碼進行與運算）
通過上述的解釋我們在以太網環境中跑ospf，兩個介面的ip地址的掩碼和網路地址必須一致才能建立起鄰居；
6、末梢區域設定一致
末梢區域設定表現在ospf的資料包中的欄位就是外部路由選項，如下圖
提示：默認情況兩個路由器紅框中的欄位是一樣的；

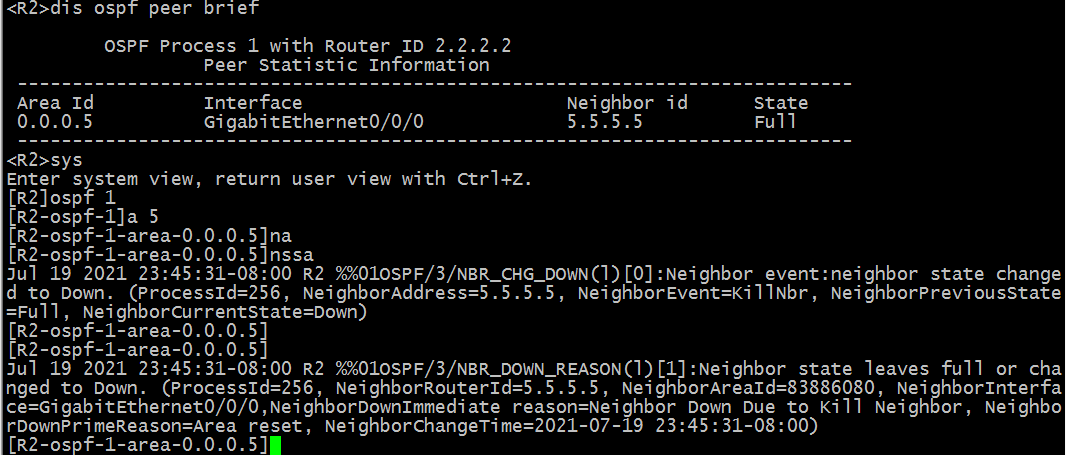

驗證：設定R2的ospf區域為nssa區域，看看對應鄰居是否會down？
提示：可以看到我們一旦把R2中ospf的區域設定為nssa區域以后，對應鄰居關系就down了；這里要提示一下，骨干區域是不允許設定為nssa區域；
抓包分析

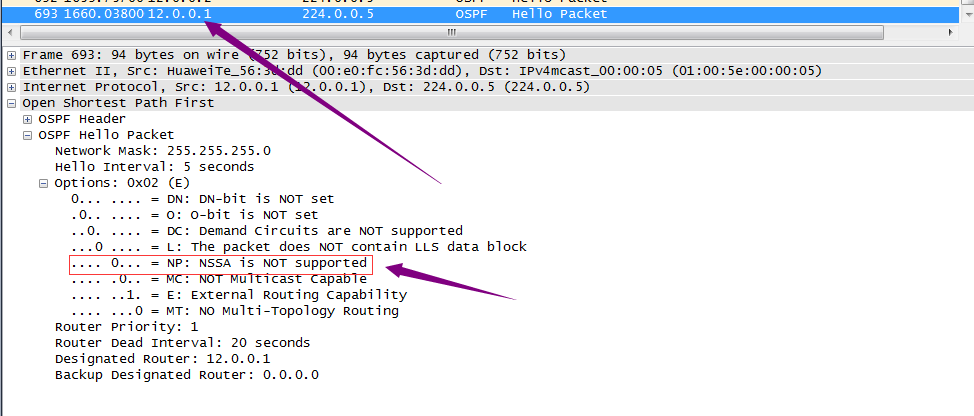

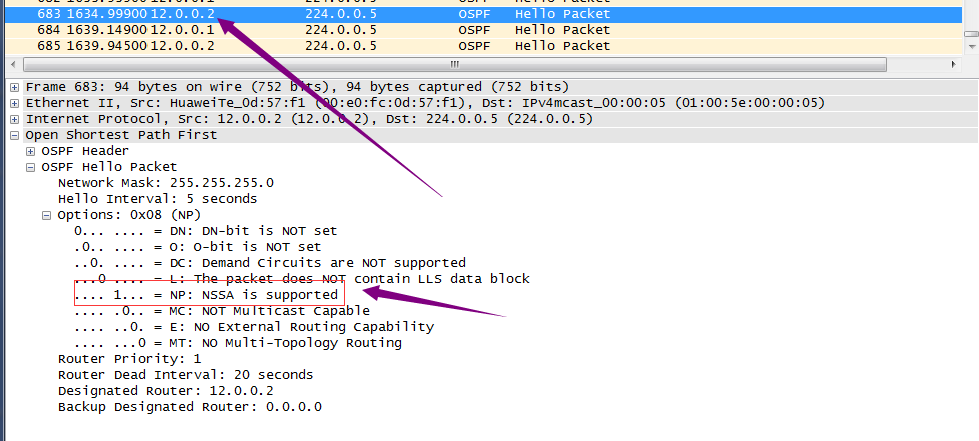

R2發送的hello包
R1發送的hello包
從上面的抓包來看，在R2的外部路由選項中，對應nssa區域欄位被置為1，和R1中的欄位不同，所以兩者資訊不匹配，所以兩者之前建立好的鄰居關系會down掉；

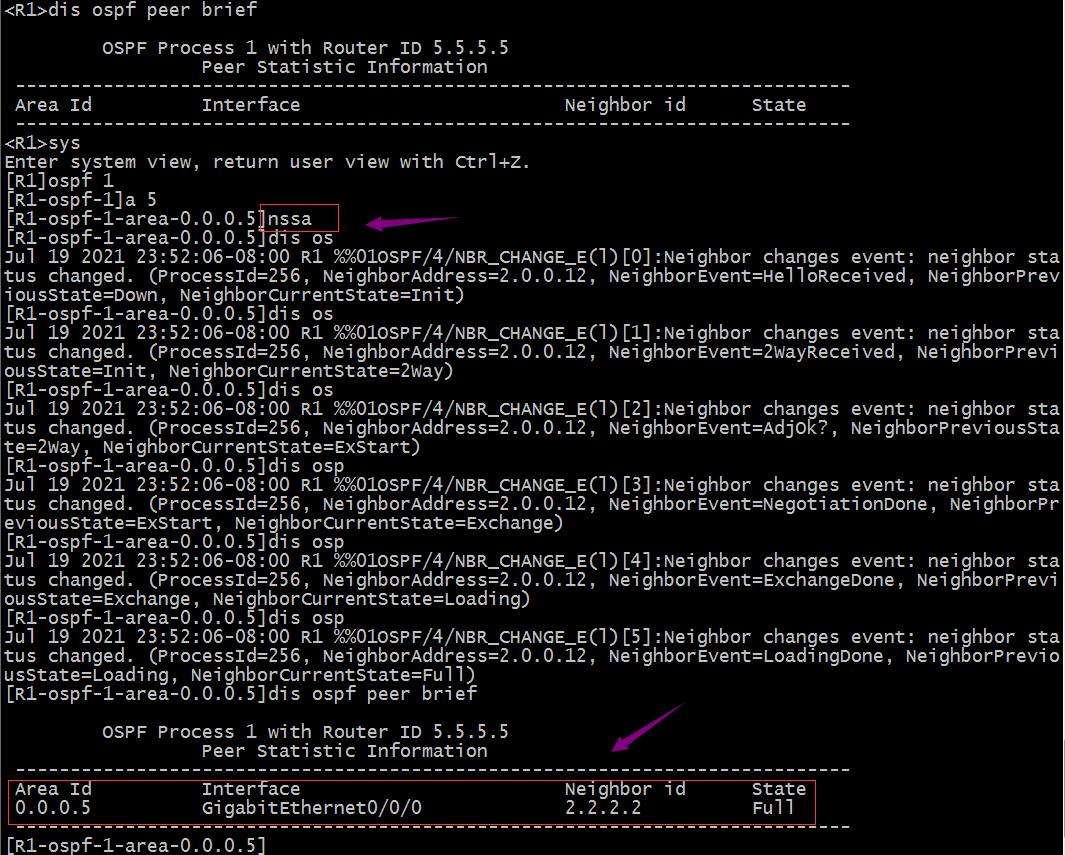

驗證：把R1的區域也設定成nssa區域，看看對應鄰居是否會恢復呢？
提示：可以看到把R1ospf區域也修改為nssa區域，對應鄰居又恢復正常；這是因為R1和R2都是nssa區域，所以對應外部選項對應欄位的值都是一樣，所以鄰居建立了；
