GPIO簡介
I/O 也稱為 General Purpose Input Output （通用輸入/輸出）簡稱為 GPIO、 I/O，是單片機通用輸入輸出介面的總稱，通常情況下單片機的計算單元通過向 I/O 控制暫存器寫入資料可以控制 I/O 口輸入輸出模式，實作對某些設備的控制或信號采集的功能，若將通用 I/O 進行組合配置可以實作較為復雜的總線控制介面和串行通信介面，
CC2530 的 I/O 用作通用 I/O 時，引腳可以組成 3 個 8 位埠，埠 0、埠 1 和埠 2，表示為P0、 P1 和 P2，其中， P0 和 P1 是完全的 8 位埠，而 P2 僅有 5 位可用，所有的埠均可以通過 SFR暫存器 P0、 P1 和 P2 位尋址和位元組尋址，每個埠引腳都可以單獨設定為通用 I/O 或外部設備 I/O，
暫存器介紹
CC2530的通用I/O埠相關的常用暫存器有下面4個：
（x表示埠）

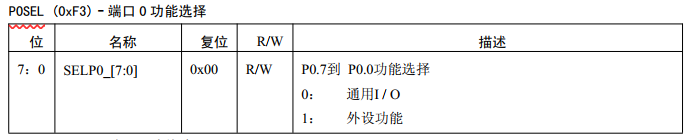

PxSEL：埠功能選擇，設定埠是通用I/O還是外設功能，

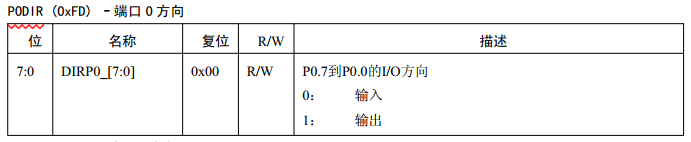

PxDIR：作為通用I/O時，用來設定資料的傳輸方向，

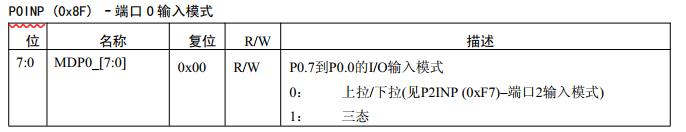

PxINP：作為通用輸入埠時，選擇輸入模式是上拉、下拉還是三態，
Px：資料埠，用來控制埠的輸出或獲取埠的輸入，
C語言對暫存器位操作
1.某些位清0而不影響其他位
使用“&=”將暫存器指定位清0，同時不影響其他位的值，
例如：暫存器P0SEL的當前值是0x00，現需要將該暫存器的第1位、第3 位和第5位設定為0，同時不能影響該暫存器其他位的值，那么，在C語言中應該怎么撰寫代碼呢？
首先將位元組 0000 0000 中要操作的位設定為1，即0010 1010，在將該數值取反，即1101 0101，也就是~0x2A，再將該值與暫存器P1SEL“相與”，那么有0的位，即1、3、5位將被清0，其余的位會保持原來的值不變，
正確寫法：P0SEL &= ~0x2A;
對于暫存器的第n位的清0操作也可以寫成：暫存器 &= ~(0x01<<(n))；其道理是一樣的，
2.某些位置1而不影響其他位
使用“|=”將暫存器指定位置1，同時不影響其他位的值
例如：暫存器P1SEL的當前值是0x6c，現需要將該暫存器的第1位、第4位和第5位設定為1，同時不能影響該暫存器其他位的值，那么，在C語言中應該怎么撰寫代碼呢？
首先將位元組 0000 0000 中要操作的位設定為1，即0011 0010，也就是0x32， 再將該值與暫存器P1SEL“相或”，那個有1的位，即1、4、5位將被設定為1，其余的位會保持原來的值不變，
正確寫法：P1SEL |= 0x32；
對于暫存器的第n位的清0操作也可以寫成：暫存器 |= (0x01<<(n))；
通用I/O埠暫存器配置的基本思路
(LED燈接在P1_0、P1_1)
設定P0SEL暫存器，將P1_0、P1_1設定為通用I/O埠，
設定P0DIR暫存器，將P1_0和P1_1設定為輸出，
設定I/O輸出高電平或者低電平(0點亮/1熄滅)
代碼實作
void LED_init(void)
{
P1SEL&= ~(0x03<<0); //設定P1_0,P1_1為通用I/O
P1DIR |= (0x03<<0); //設定P1.0 P1.1為輸出
P1_0=0; //P1_0點亮
P1_1=1; //P1_1熄滅
}主函式呼叫LED_init()函式就可以實作點亮燈，
