準備作業
1.注冊賬號并登錄阿里云IoT平臺

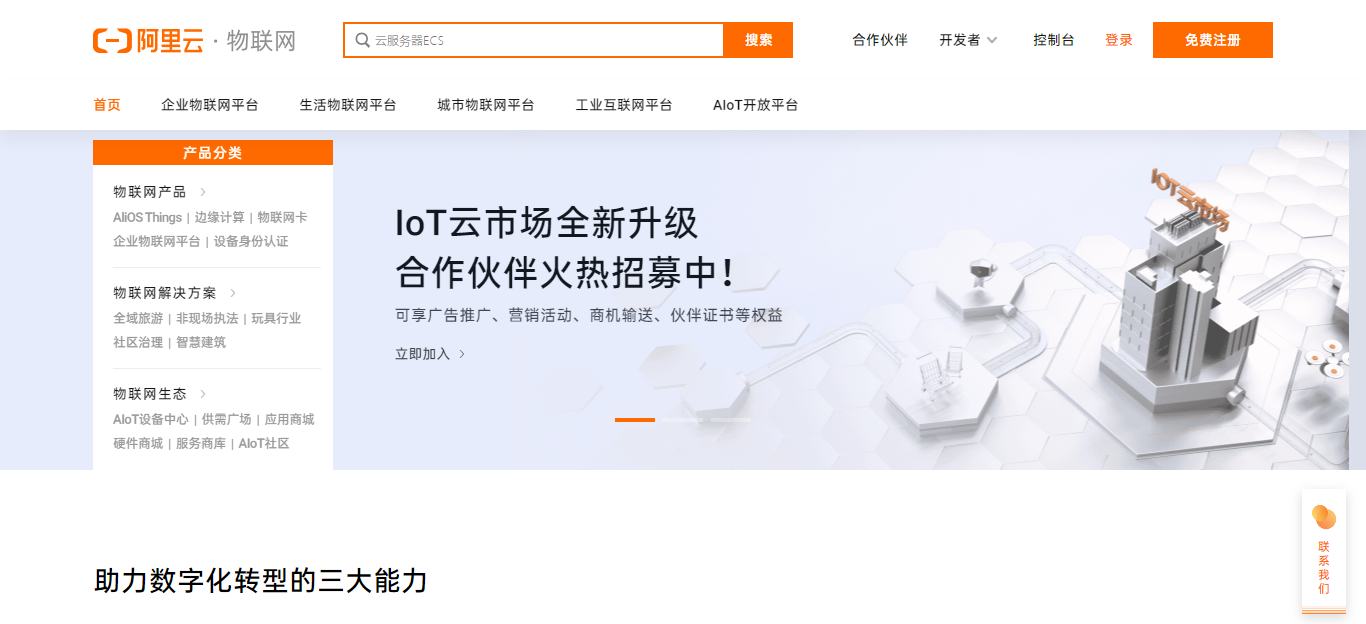

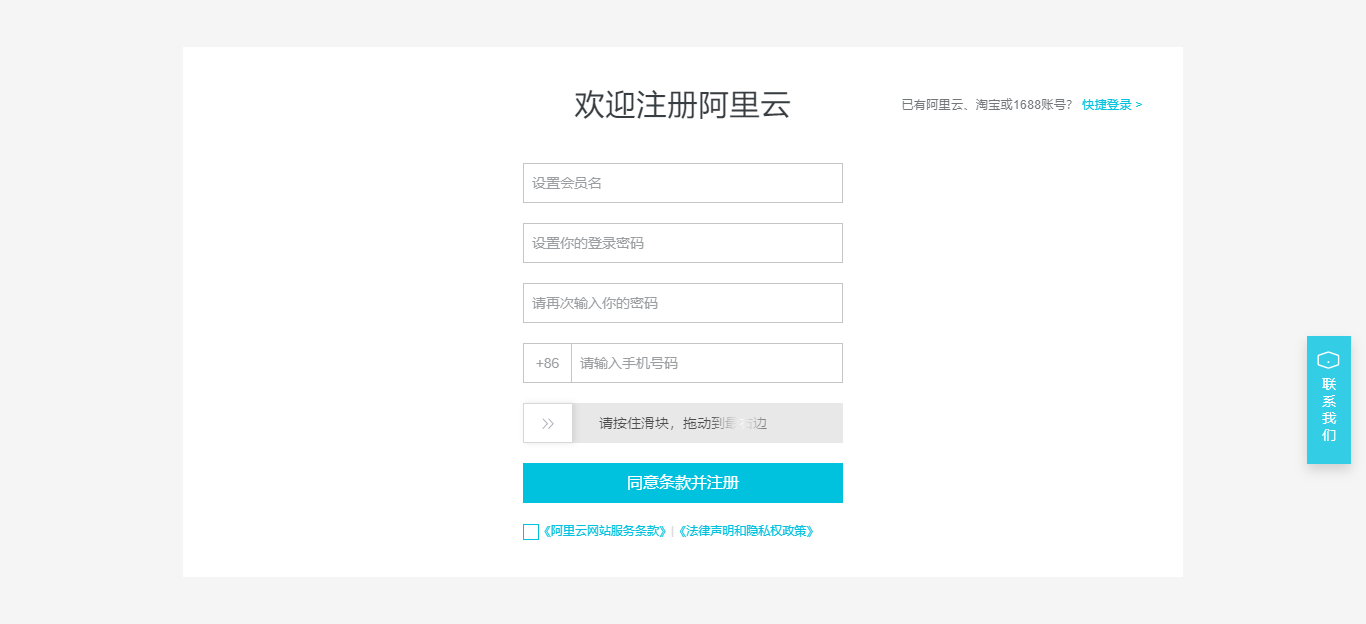

打開瀏覽器，進入阿里云IoT平臺http://iot.aliyun.com，如圖1所示，點擊右上角【免費注冊】按鈕，進入圖2界面進行注冊，
如已有賬號點擊右上角的【登錄】按鈕直接登錄即可，
2.進行實名驗證
登錄或注冊成功后，進入 https://account.console.aliyun.com/v2/#/authc/home 進行實名驗證，目前有兩種驗證方式：支付寶快捷驗證或使用淘寶或阿里云App掃臉并上傳身份證驗證，（不進行實名驗證無法開通物聯網平臺服務）
3.開通物聯網平臺
進入 https://iot.console.aliyun.com/product ，按照步驟點擊【立即開通】即可，是免費的，（這里沒有截圖，記得不是太清了）

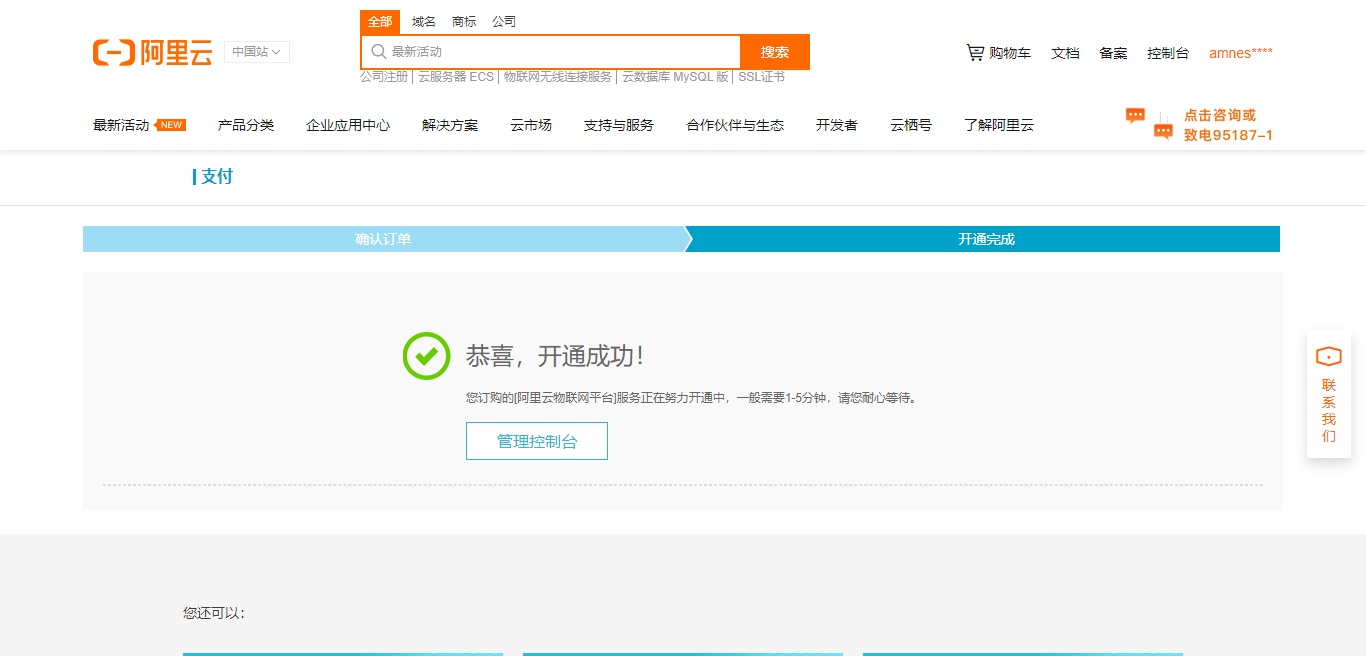

開通成功后會出現開通成功的界面，見圖3：
以上均為準備作業，進行到這里，接下來就可以開始創建產品、創建設備并開發App了，
創建產品
1.新建一個名為“Light”的產品
進入控制臺 https://iot.console.aliyun.com/product ；

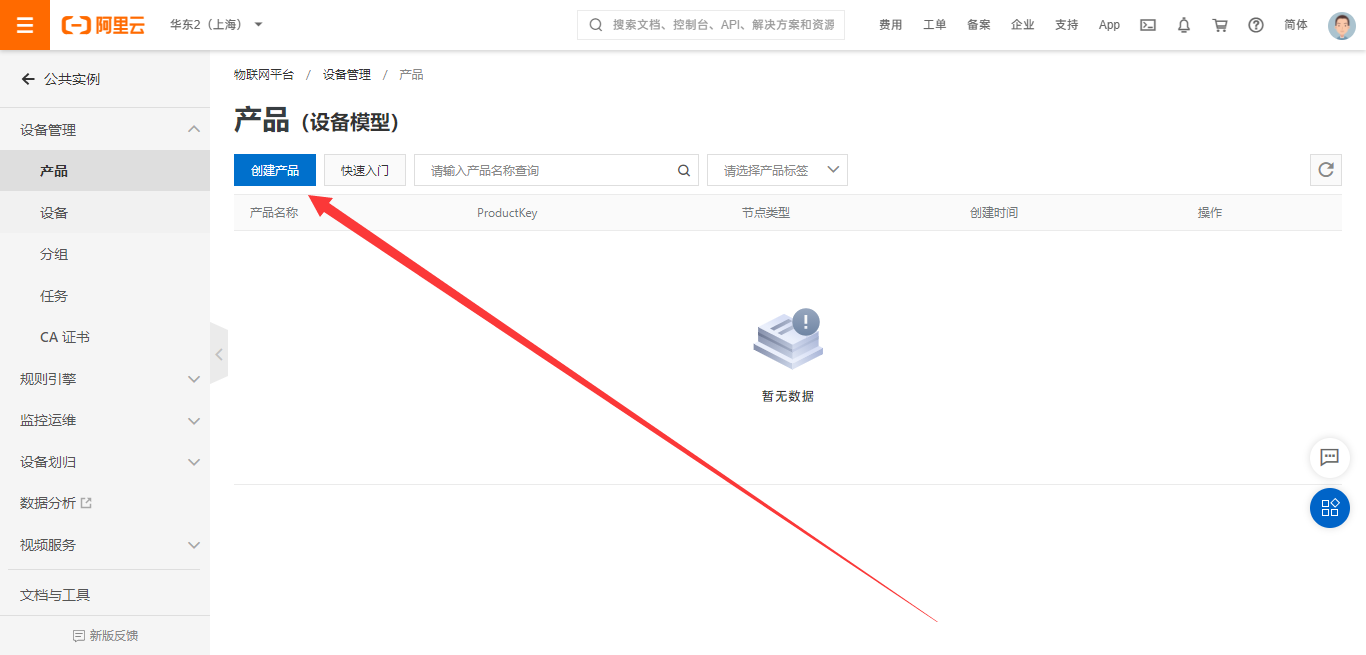

點擊左上角新建產品，見圖4

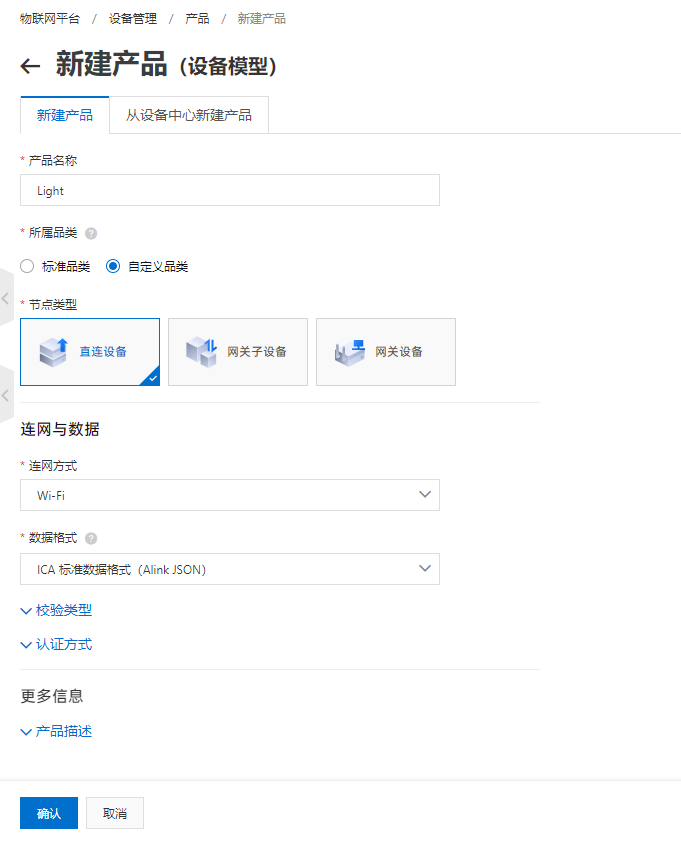

新建一個名為“Light”的產品，節點型別為直連設備，見圖5：
產品創建完成后，將自動出現在產品串列中，
2.進行功能定義

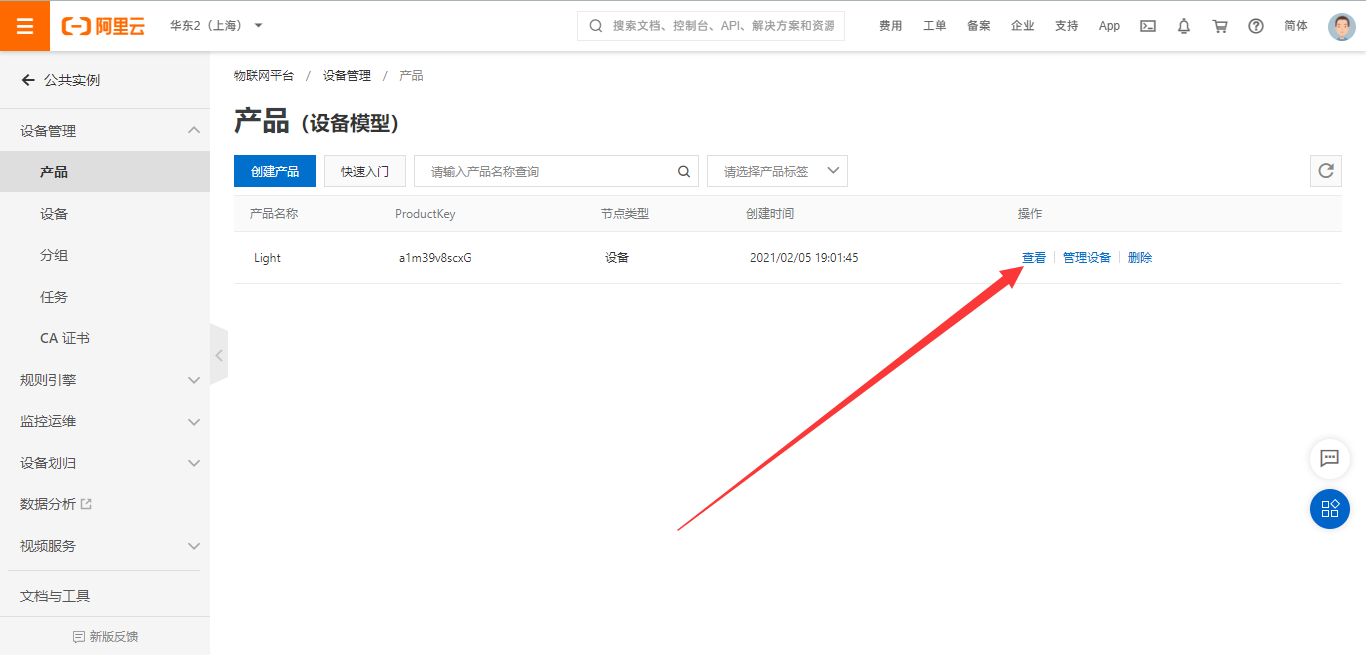

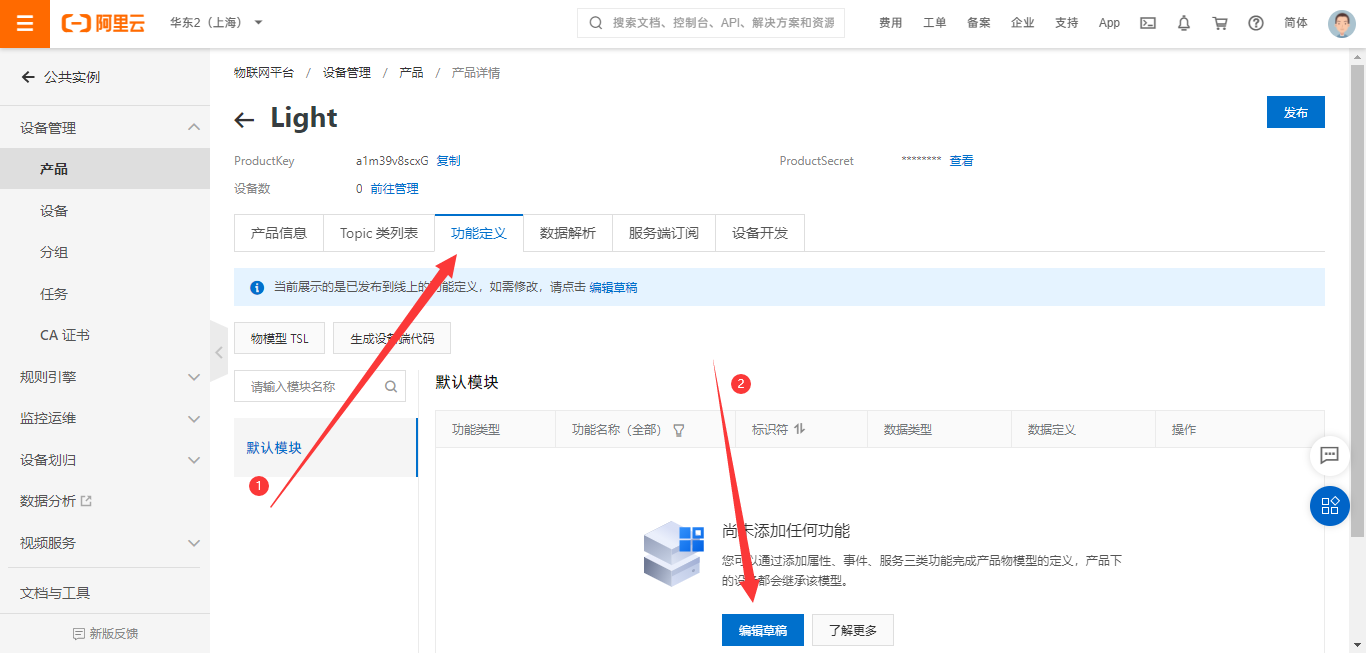

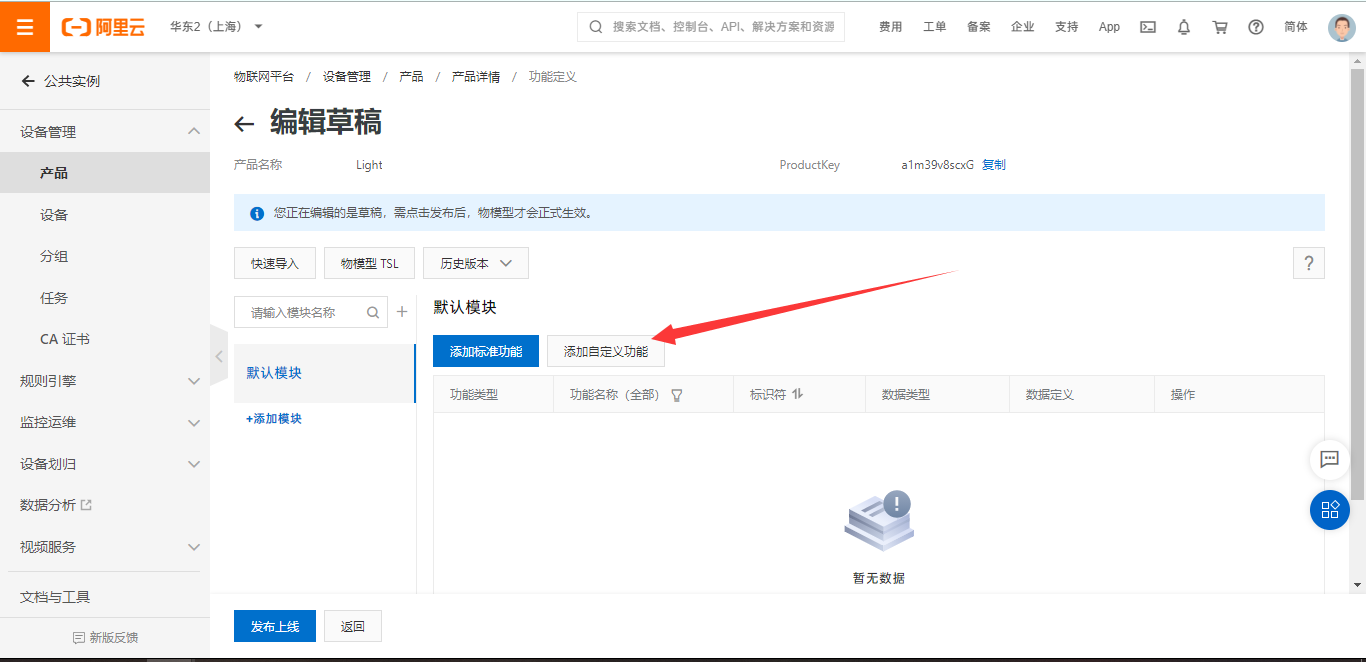

點擊【查看】進行功能定義，步驟見圖6、圖7和圖8：
為剛剛新建的“Light”產品添加一個名為“作業狀態”的功能，產品識別符號為“LightStatus”，

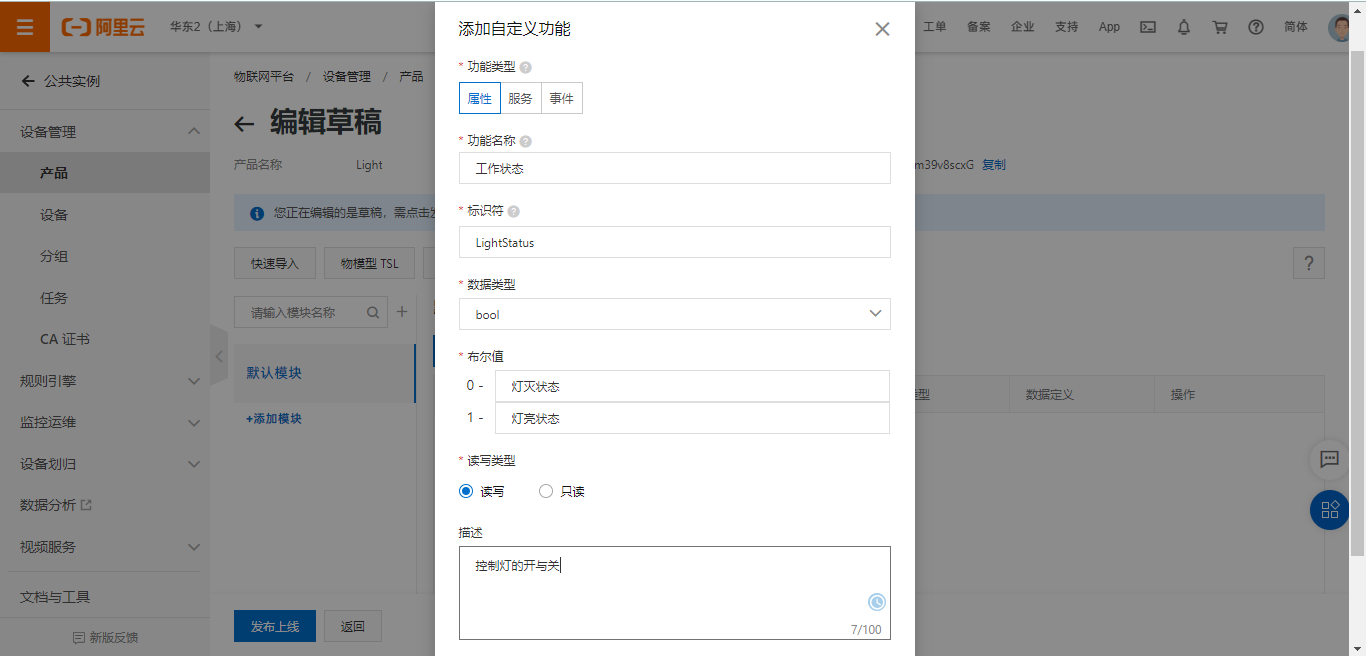

將LED燈的作業狀態定義為產品屬性，資料型別為布林值(bool)，即0表示燈滅，1表示燈亮，具體設定參考圖8，單擊確定，
功能添加完成后，將自動出現在自定義功能串列中，用戶可在該處查看產品的識別符號“LightStatus”，
添加設備

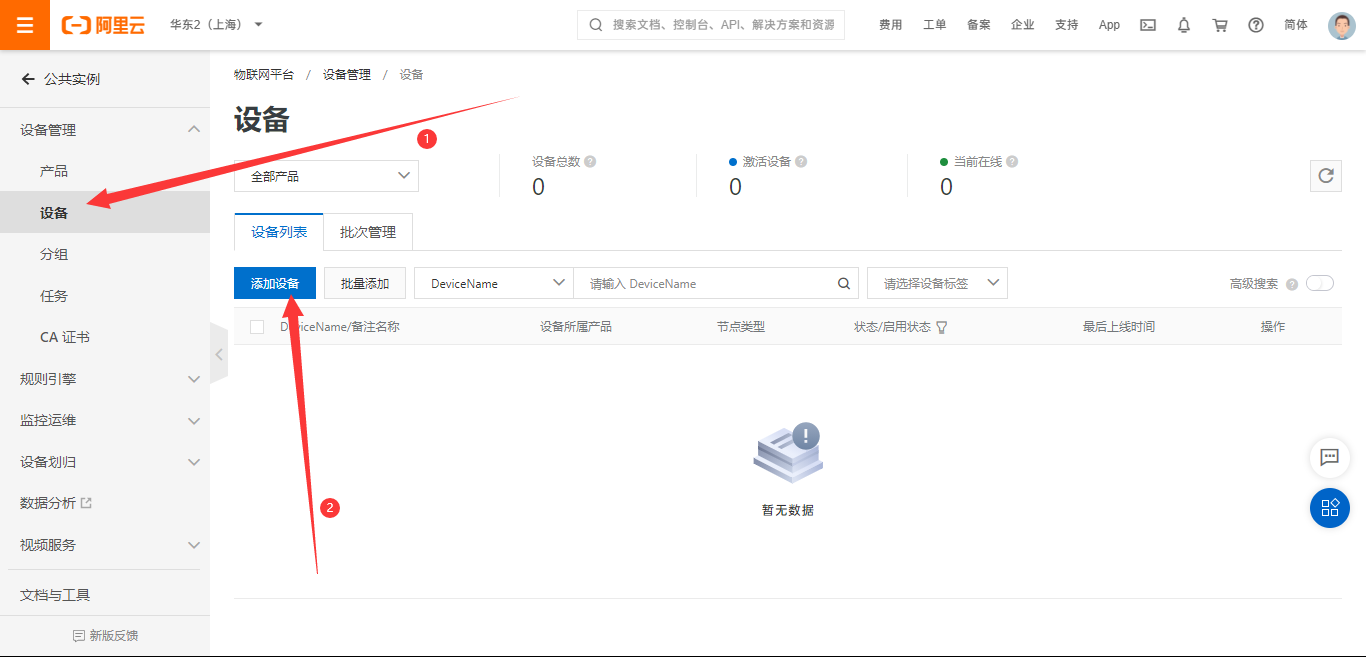

回到控制臺，點擊設備>添加設備，見圖10：

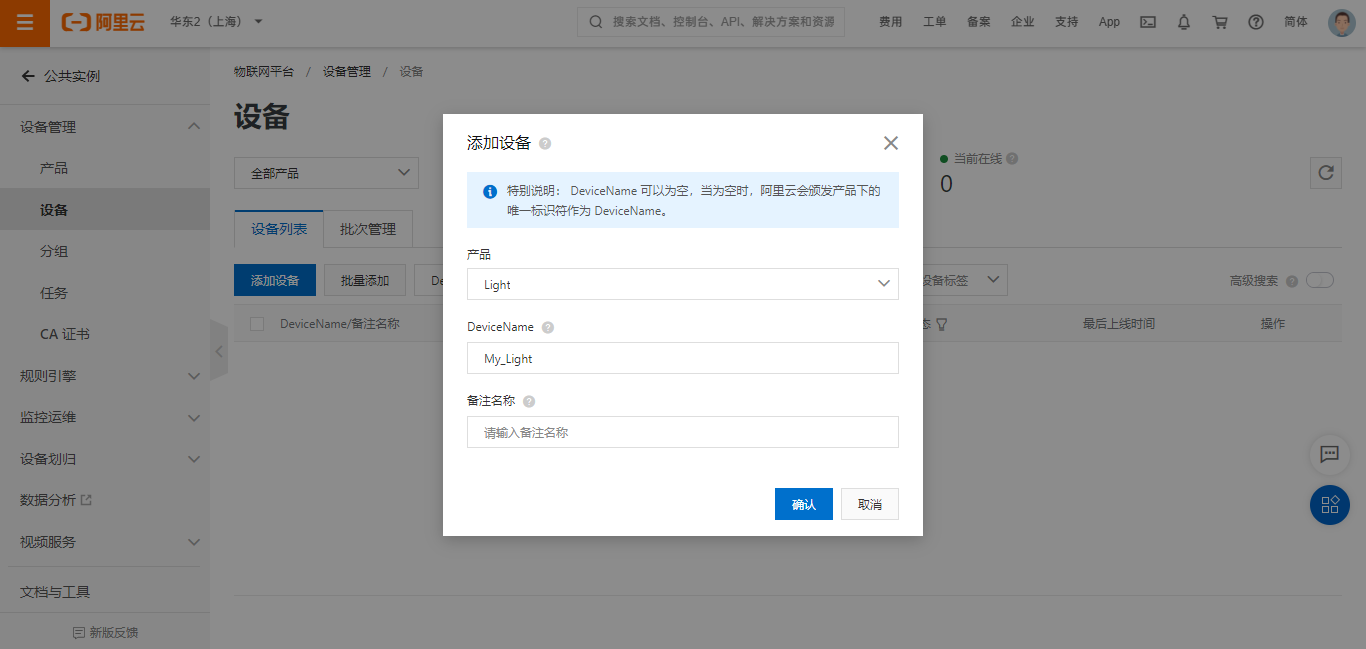

選擇剛才新建的產品，掛載一個名為“My_Light”的設備，見圖11：
開發手機App
1.新建專案

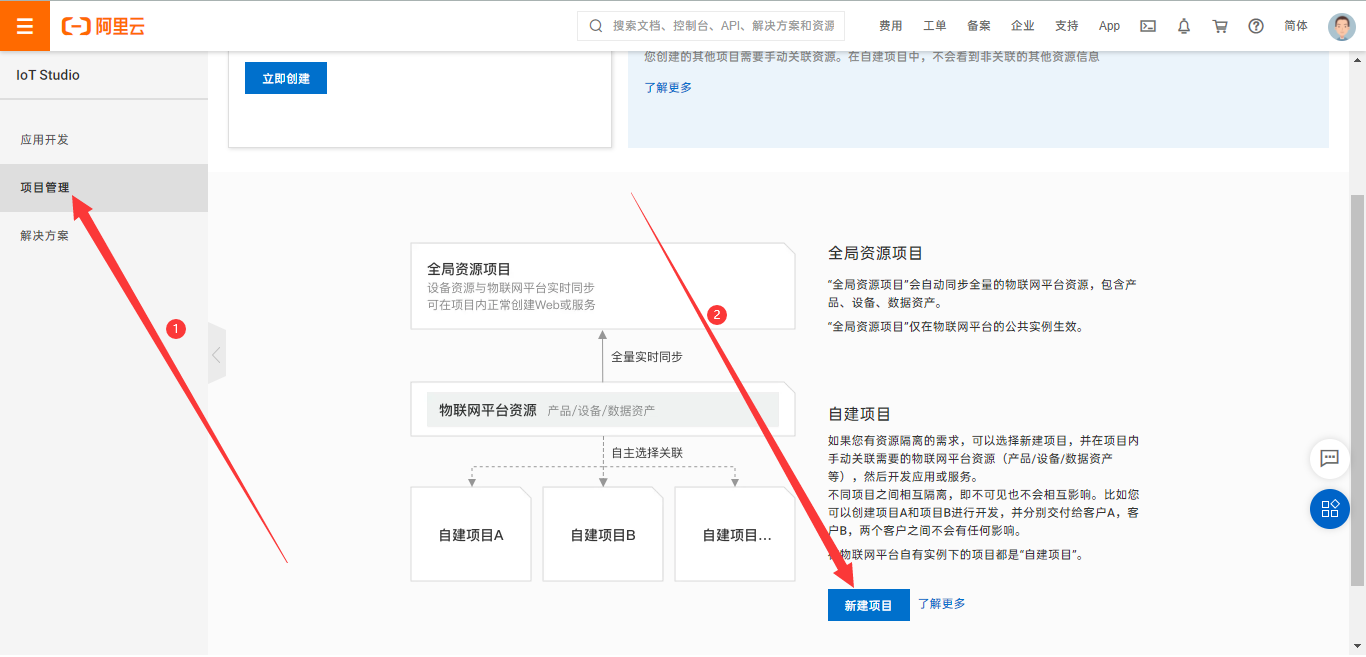

進入專案管理 https://studio.iot.aliyun.com/projects ，將頁面滾到下方，找到新建專案按鈕，注意是創建普通專案，不是全域資源專案！見圖12：

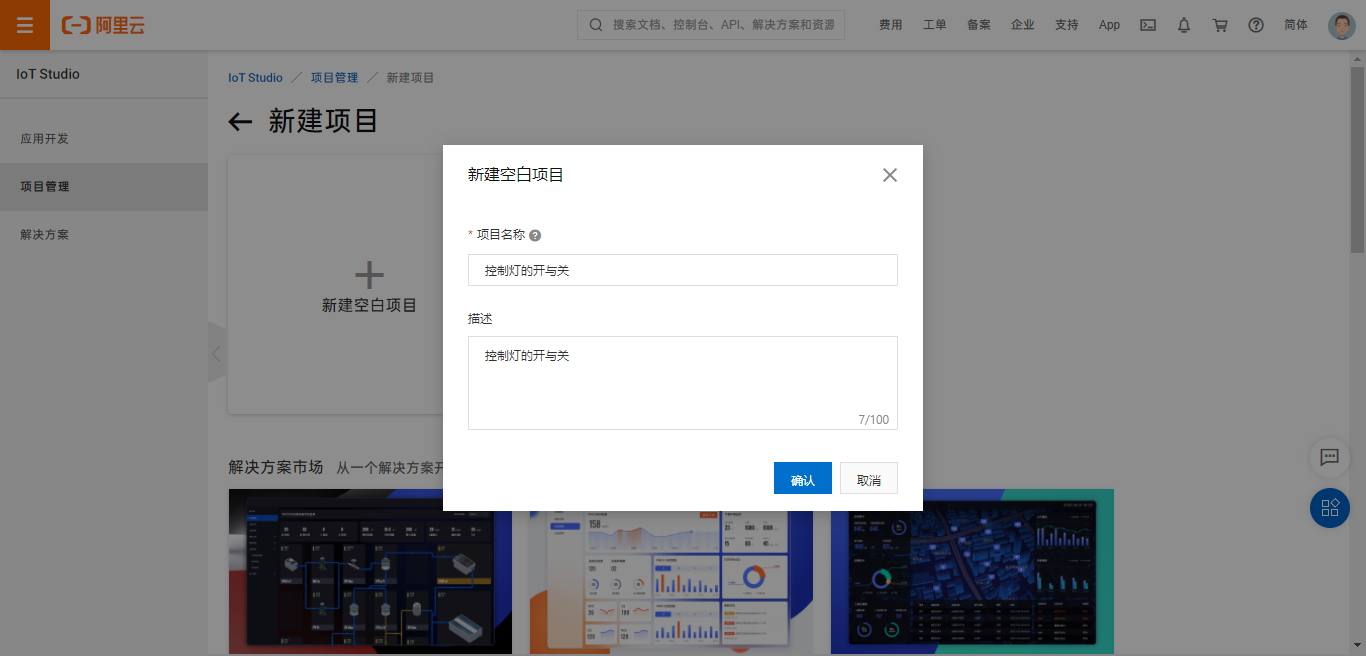

新建一個空白專案，見圖13：
2.關聯產品和設備

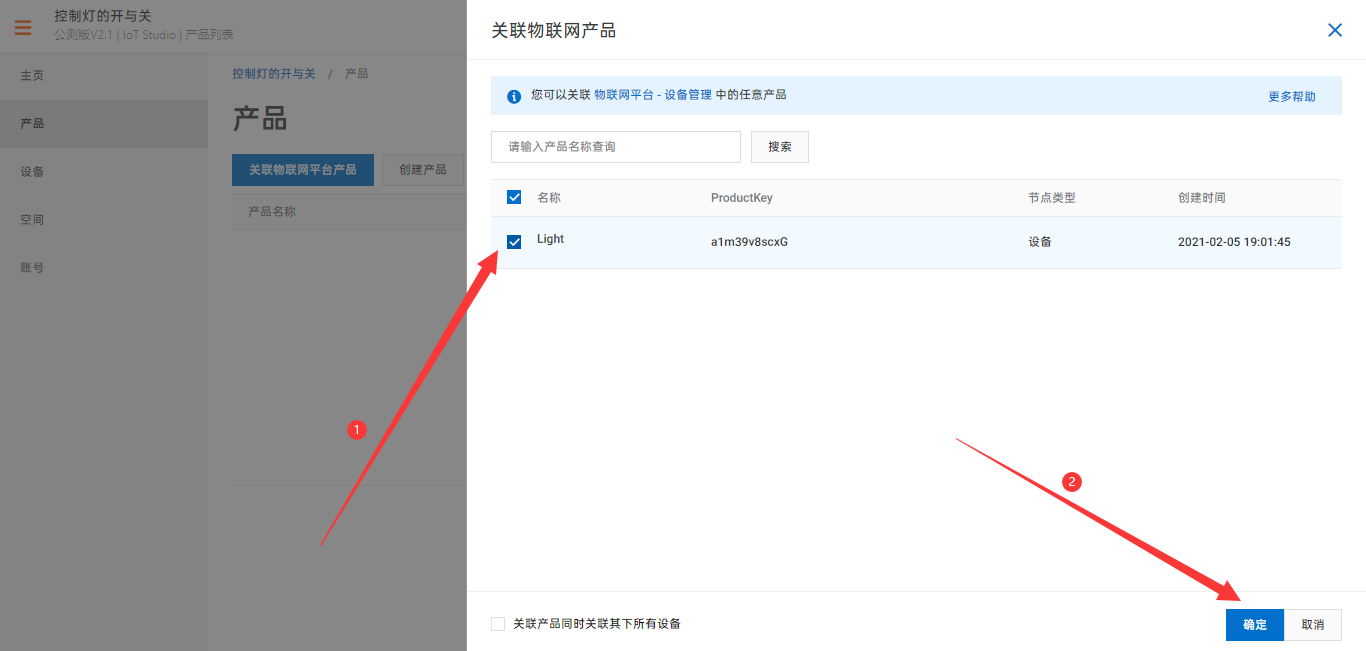

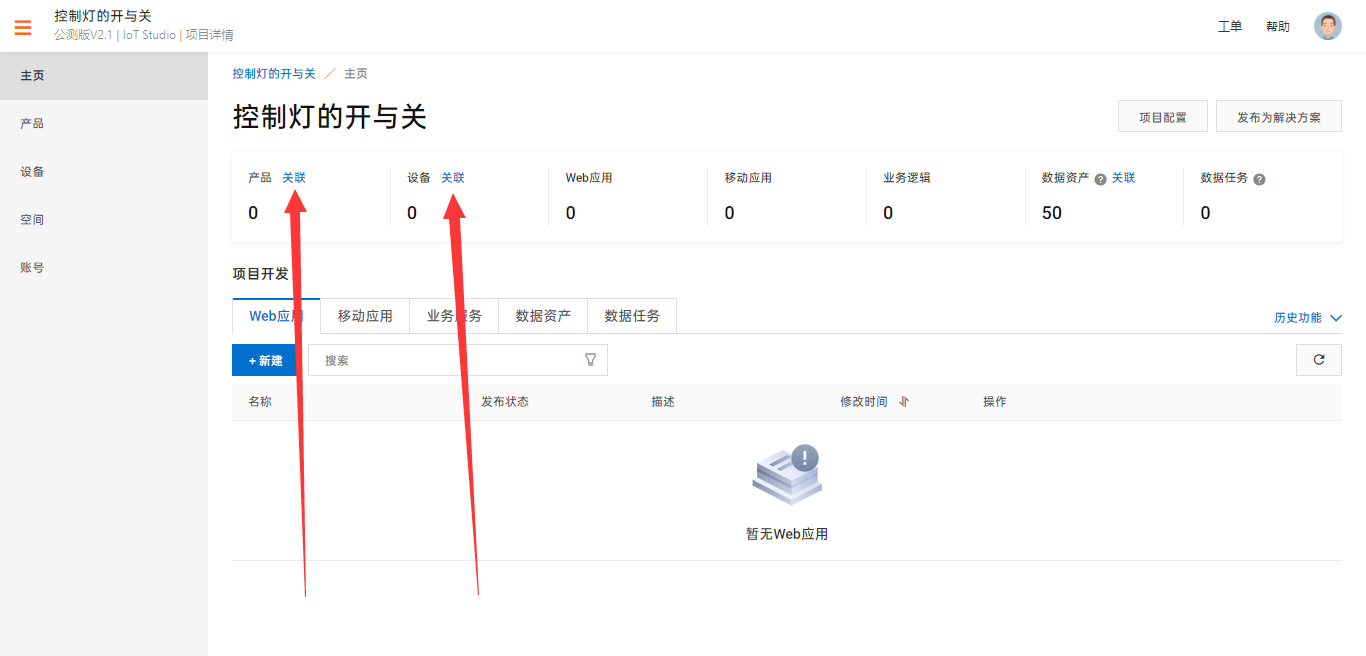

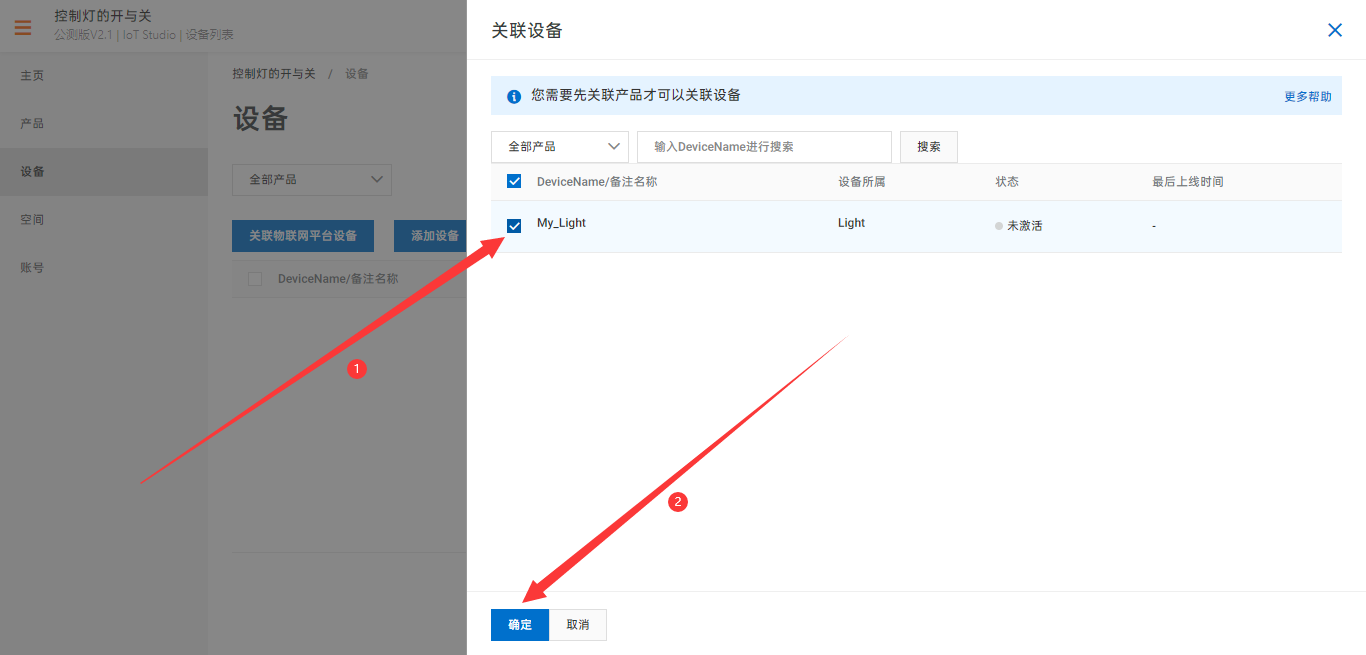

新建專案完成后來到專案的主頁，關聯產品和設備，具體步驟見圖14、圖15和圖16：
3.開發移動應用

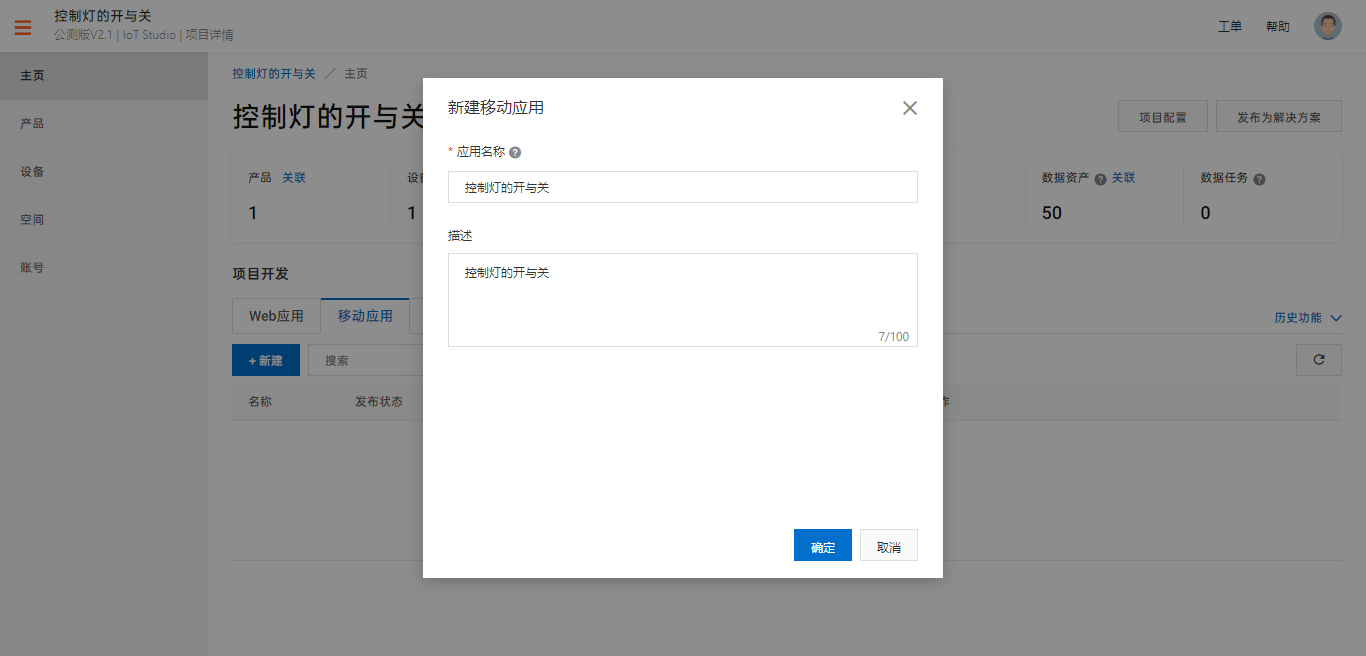

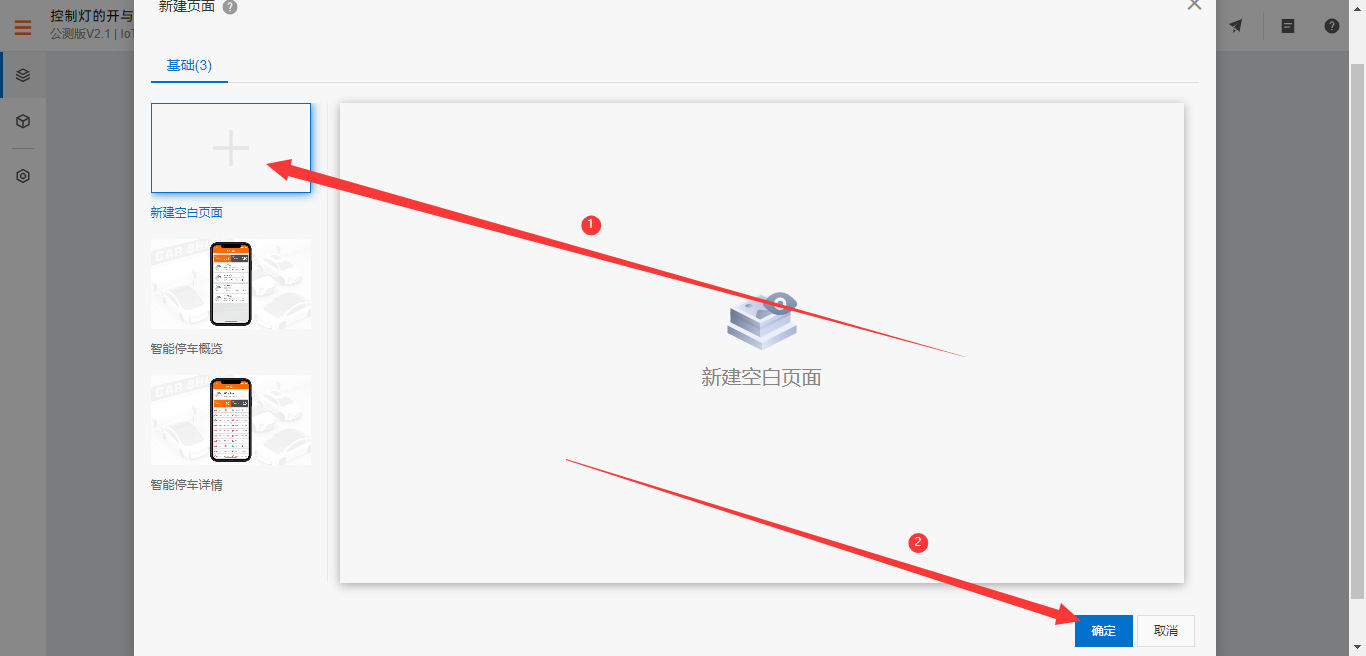

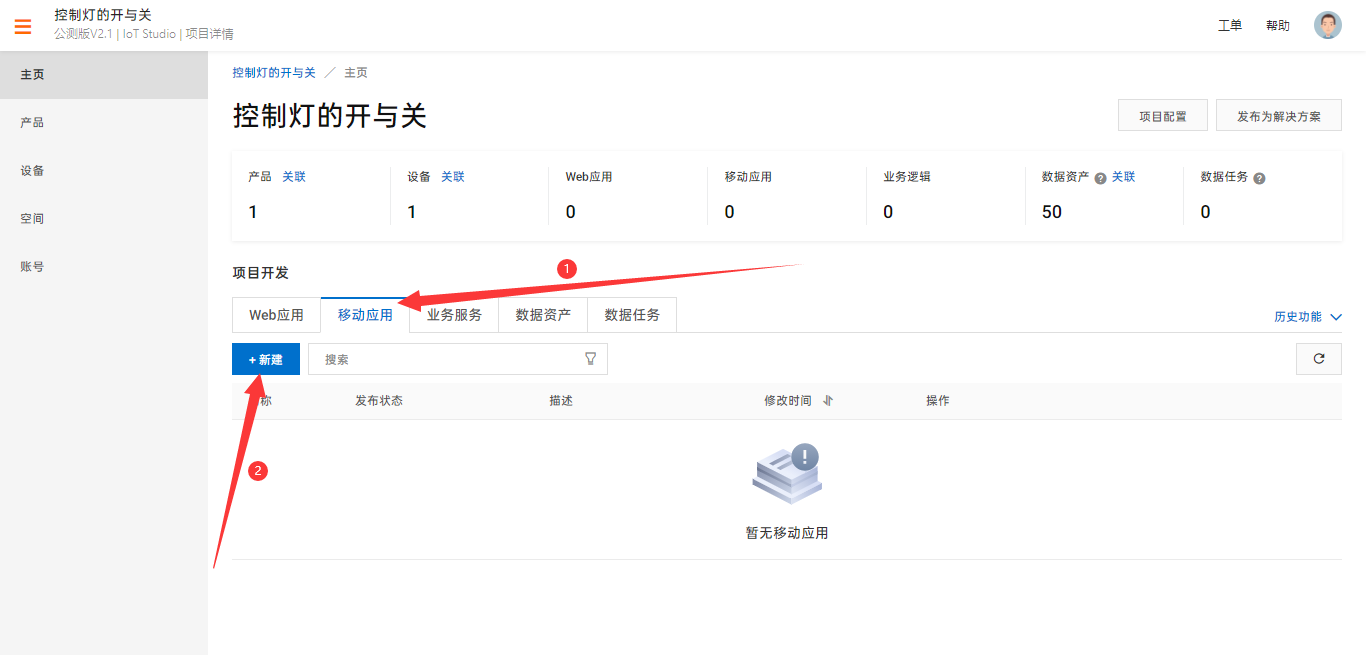

回到專案主頁，點擊【移動應用】，再點擊【新建】，新建一個移動應用，然后新建一個空白頁面，見圖17、圖18和圖19：
進行ui的設計，使用的組件：圖片、文本、指示燈和開關，燈泡圖片是用來美化的，

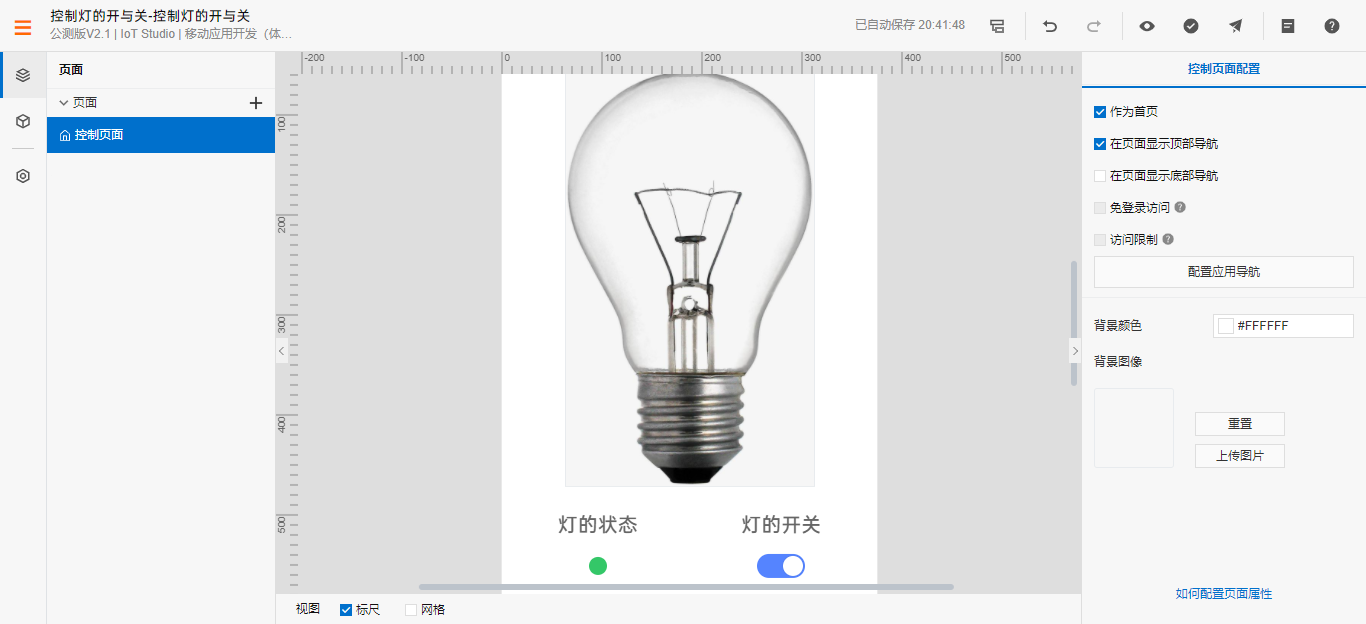

具體程序就不詳細講了，最終效果見圖20：

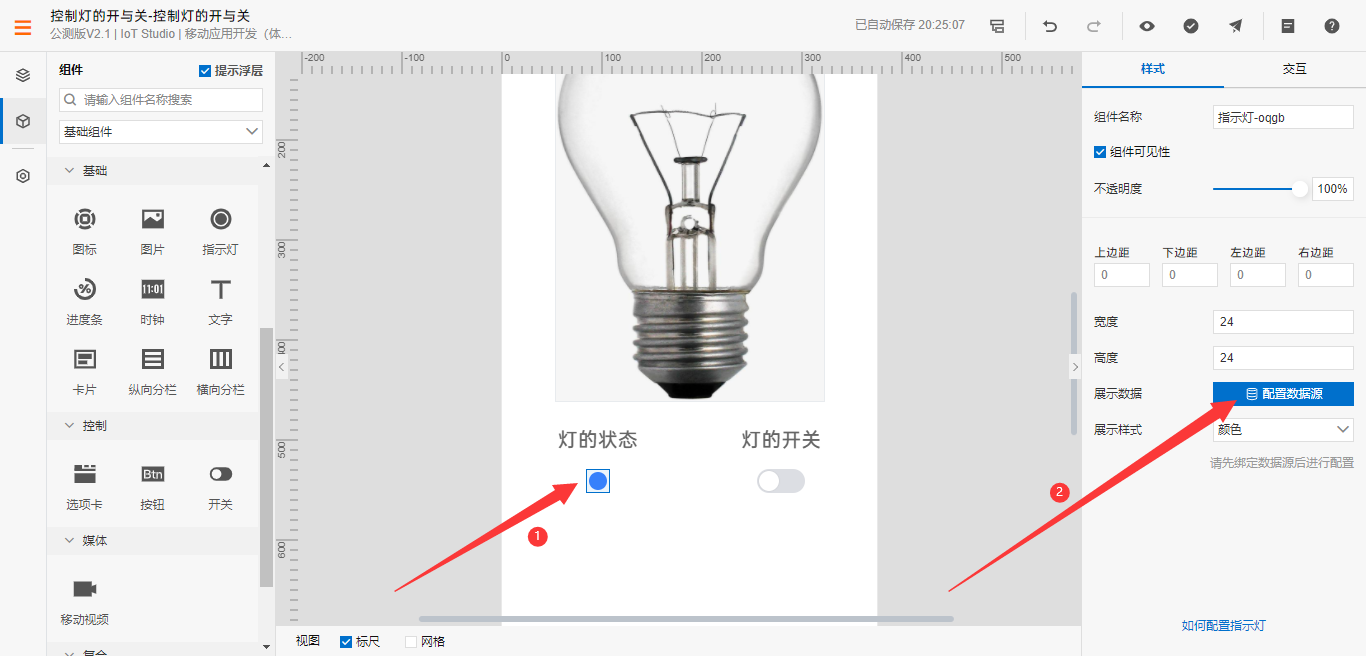

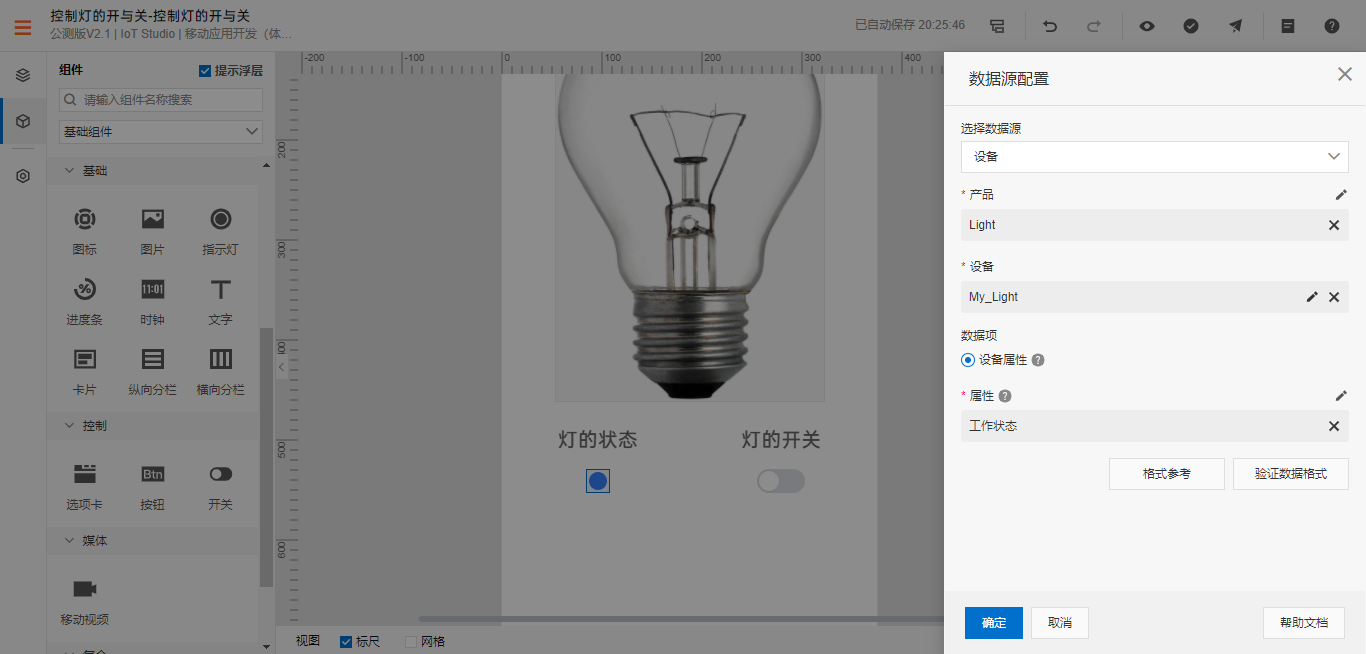

接下來將指示燈和開關這兩個組件與設備關聯，先點擊指示燈這個組件，然后點擊右側的【配置資料源】，見圖21和圖22
開關的配置同理且步驟相同，這里就不放圖了，

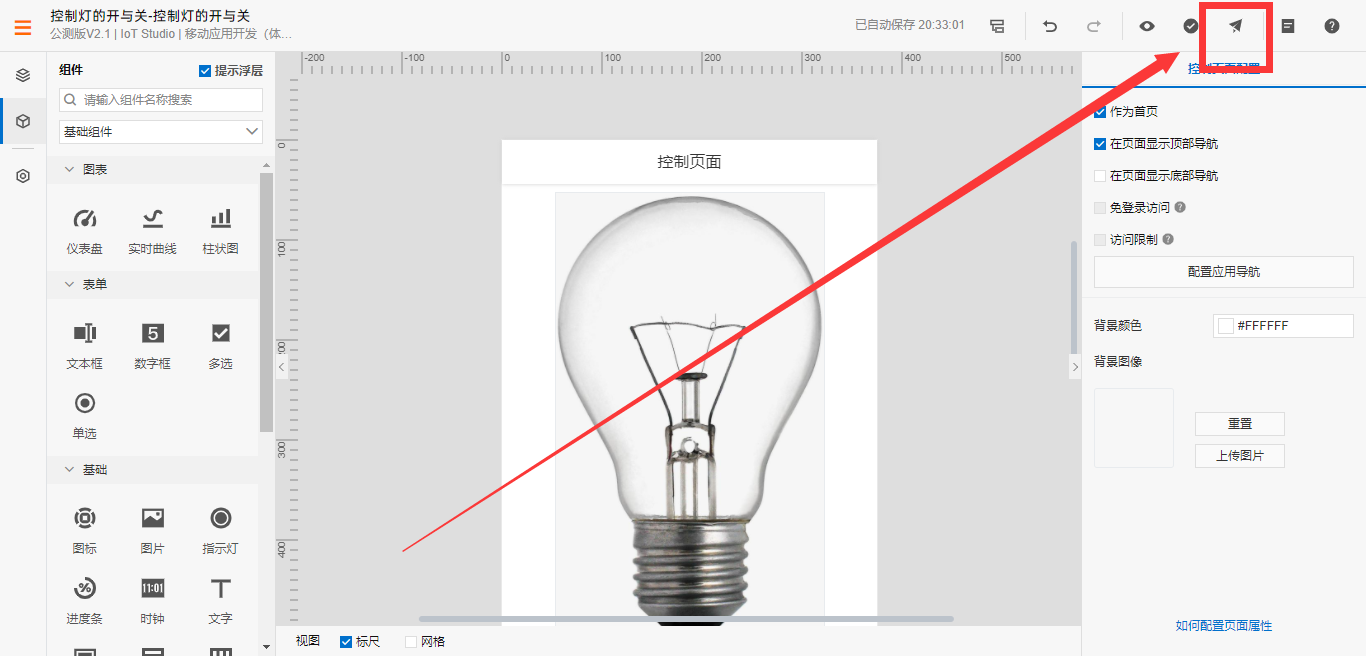

配置完成后App的設計到這里就告一段落了，接下來就可以發布App并使用了，點擊右上角紙飛機狀的按鈕進行發布，見圖23：
掌控板程式
1.初始化MQTT

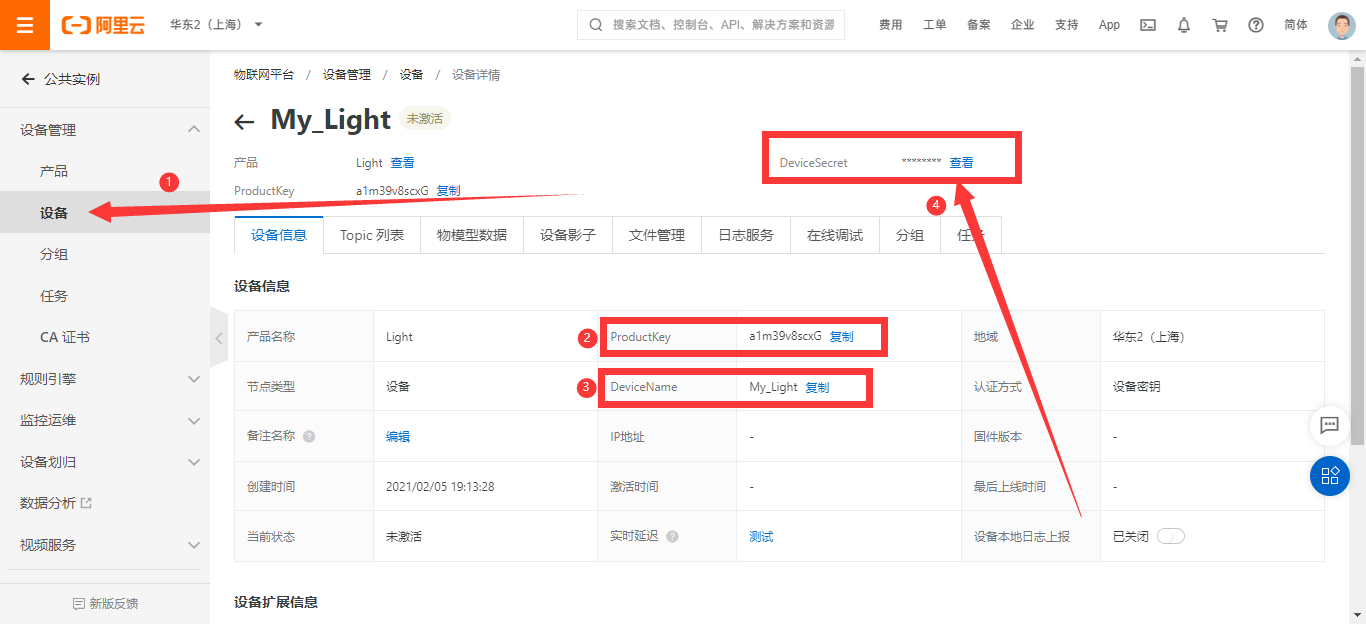

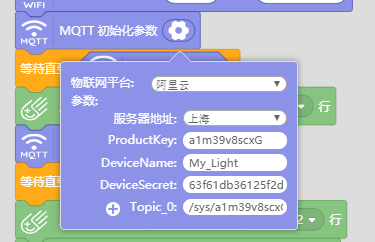

其中對應的引數在控制臺中直接復制即可，其中DeviceSecret需要點擊【查看】才會出現，見圖24和圖25
2.Topic 資訊
詳見官方給出的Topic 類串列：
基礎通信 Topic 串列：
| 功能 | Topic類 | 操作權限 | 描述 |
|---|---|---|---|
| OTA 升級 | /ota/device/inform/a1m39v8scxG/${deviceName} | 發布 | 設備上報韌體升級資訊 |
| OTA 升級 | /ota/device/upgrade/a1m39v8scxG/${deviceName} | 訂閱 | 韌體升級資訊下行 |
| OTA 升級 | /ota/device/progress/a1m39v8scxG/${deviceName} | 發布 | 設備上報韌體升級進度 |
| OTA 升級 | /ota/device/request/a1m39v8scxG/${deviceName} | 發布 | 設備主動拉取韌體升級資訊 |
| 設備標簽 | /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/update | 發布 | 設備上報標簽資料 |
| 設備標簽 | /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/update_reply | 訂閱 | 云端回應標簽上報 |
| 設備標簽 | /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/delete | 訂閱 | 設備洗掉標簽資訊 |
| 設備標簽 | /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/delete_reply | 發布 | 云端回應標簽洗掉 |
| 時鐘同步 | /ext/ntp/a1m39v8scxG/${deviceName}/request | 發布 | NTP 時鐘同步請求 |
| 時鐘同步 | /ext/ntp/a1m39v8scxG/${deviceName}/response | 訂閱 | NTP 時鐘同步回應 |
| 設備影子 | /shadow/update/a1m39v8scxG/${deviceName} | 發布 | 設備影子發布 |
| 設備影子 | /shadow/get/a1m39v8scxG/${deviceName} | 訂閱 | 設備接收影子變更 |
| 配置更新 | /sys/a1m39v8scxG/${deviceName}/thing/config/push | 訂閱 | 云端主動下推配置資訊 |
| 配置更新 | /sys/a1m39v8scxG/${deviceName}/thing/config/get | 發布 | 設備端查詢配置資訊 |
| 配置更新 | /sys/a1m39v8scxG/${deviceName}/thing/config/get_reply | 訂閱 | 云端回應配置資訊 |
| 廣播 | /broadcast/a1m39v8scxG/${identifier} | 訂閱 | 廣播 Topic，identifier 為用戶自定義字串 |
物模型通信 Topic 串列：
| 功能 | Topic類 | 操作權限 | 描述 |
|---|---|---|---|
| 屬性上報 | /sys/a1m39v8scxG/${deviceName}/thing/event/property/post | 發布 | 設備屬性上報 |
| 屬性上報 | /sys/a1m39v8scxG/${deviceName}/thing/event/property/post_reply | 訂閱 | 云端回應屬性上報 |
| 屬性設定 | /sys/a1m39v8scxG/${deviceName}/thing/service/property/set | 訂閱 | 設備屬性設定 |
| 事件上報 | /sys/a1m39v8scxG/ d e v i c e N a m e / t h i n g / e v e n t / {deviceName}/thing/event/ deviceName/thing/event/{tsl.event.identifier}/post | 發布 | 設備事件上報 |
| 事件上報 | /sys/a1m39v8scxG/ d e v i c e N a m e / t h i n g / e v e n t / {deviceName}/thing/event/ deviceName/thing/event/{tsl.event.identifier}/post_reply | 訂閱 | 云端回應事件上報 |
| 服務呼叫 | /sys/a1m39v8scxG/ d e v i c e N a m e / t h i n g / s e r v i c e / {deviceName}/thing/service/ deviceName/thing/service/{tsl.service.identifier} | 訂閱 | 設備服務呼叫 |
| 服務呼叫 | /sys/a1m39v8scxG/ d e v i c e N a m e / t h i n g / s e r v i c e / {deviceName}/thing/service/ deviceName/thing/service/{tsl.service.identifier}_reply | 發布 | 設備端回應服務呼叫 |
這里我們使用這個變數：/sys/a1m39v8scxG/${deviceName}/thing/service/property/set進行訂閱，
其中的
${deviceName}就是你的deviceName，替換掉即可，
3.判斷收到的訊息
前往 https://iot.console.aliyun.com/lk/monitor/log
查看日志服務可以發現，云到設備的訊息中，燈滅狀態發出的訊息見圖26；而燈亮狀態發出的訊息見圖27：

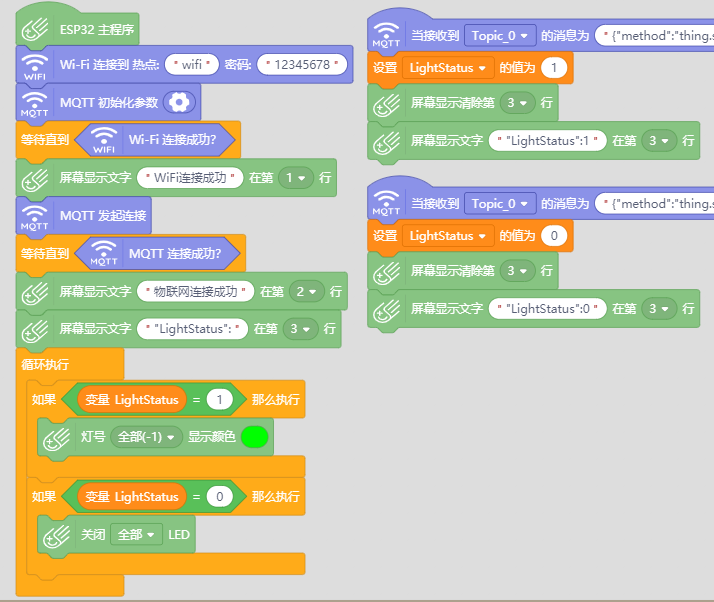

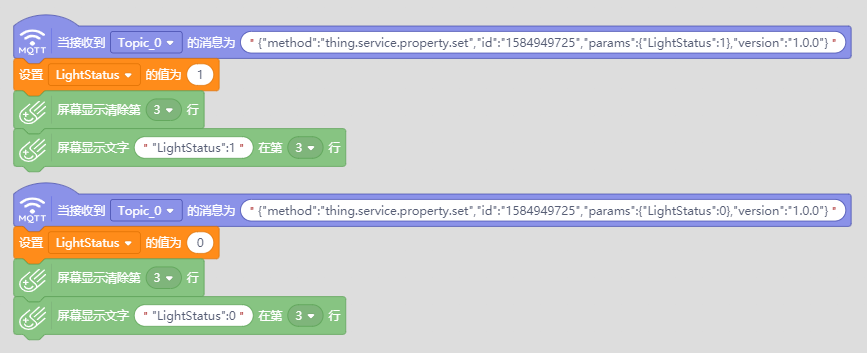

直接判斷收到的訊息即可，見圖28：
4.全部代碼
參考教程
https://mc.dfrobot.com.cn/thread-275452-1-1.html （App部分是參照這個教程照葫蘆畫瓢做出來的）
結語
關于最后掌控板的判斷程式，即圖28，這個程式可以更簡化，詳見我的上一篇博文：Day10：智能城市垃圾箱管理平臺，里面也是有關于控制板載燈的亮滅程式，
