HCNA Routing&Switching之動態路由協議OSPF DR和BDR

2021-07-25 06:09:43 其他

　　前文我們了解了OSPF建立鄰居關系的條件，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15032907.html；今天我們來聊一聊OSPF中的DR和BDR；

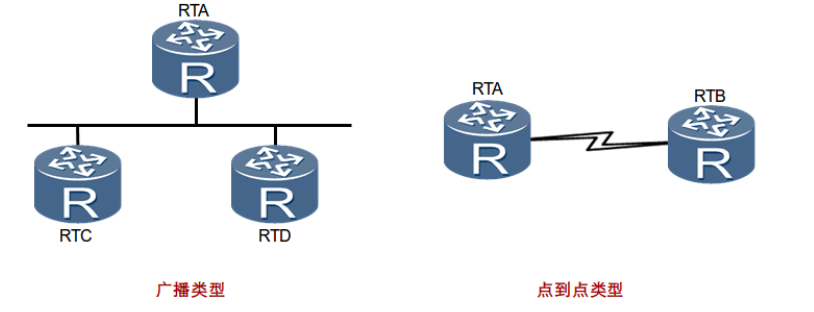

　　在說DR和BDR之前我們先來了解下OSPF的網路型別；

　　首先OSPF的網路型別是基于介面來劃分，其次OSPF的網路型別是通過介面的二層封裝報文的方式進行了劃分，默認情況下OSPF把介面二層是以太網封裝的網路稱為廣播型別，把介面二層是PPP或者HDLC封裝的網路稱為點到點型別；

　　在生活中，廣播就是一個人說話，在同一個房間里的其他人都可以聽到；在網路里，廣播和這個類似；一個網路設備在一個廣播域發送一條廣播報文，在同一個廣播域的所有設備都能收到該設備的廣播；這樣一來我們要想和其中的一臺設備通訊怎么通訊呢？在二層為以太網封裝的廣播型別網路里，它是通過二層以太網封裝目標MAC和源MAC；其原因是ip地址是變化的，如果單純的使用ip地址不能夠準確的標識某一臺設備（因為ip地址是變化的），而MAC地址是設備的硬體地址，這個地址是設備出廠時就固定了，況且不會發生變化；所以確定一臺設備的唯一性，我們可以通過MAC地址；有了通信雙方的mac地址再結合三層的ip地址，我們就可以準確的將對應資料包發送給對方；

　　對于點到點型別的網路，其二層就不需要封裝MAC地址，一條鏈路上就只有兩個端點，在A端點發送資料B端點就一定能收到；

　　提示：廣播型別的介面是以太網型別介面（就是我們常常看到的網口），而點到點型別的介面是串口；

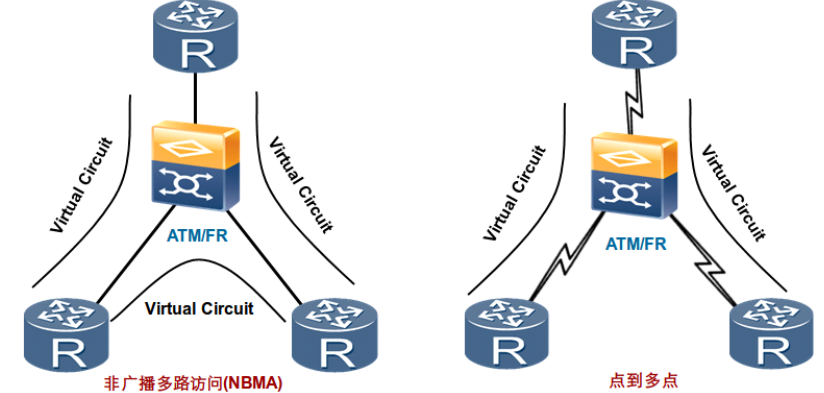

　　在點對點型別的網路中，基于介面封裝的不同又可以分非廣播多路訪問和點到多點，如下圖

　　提示：默認情況下，OSPF認為幀中繼（FR）、異步傳輸（ATM）的網路型別為NBMA；在幀中繼網路里非廣播多路訪問和以太網中的廣播型別，兩者有一個相同的特點，就是都可以接多個設備；不同點是以太網二層封裝需要封裝mac地址，支持廣播發送，而幀中繼網路二層不需要封裝mac地址，其原因是它不支持廣播；不支持廣播就意味著在ospf里不支持組播；不支持組播也就是說幀中繼網路里，ospf只能通過單播的方式建立鄰居；

　　實驗：如下圖兩個拓撲，R1和R2為以太網型別介面，R3和R4為串口介面，在兩個實驗環境中配置ospf，抓包看看兩者發送到hello包有什么不同

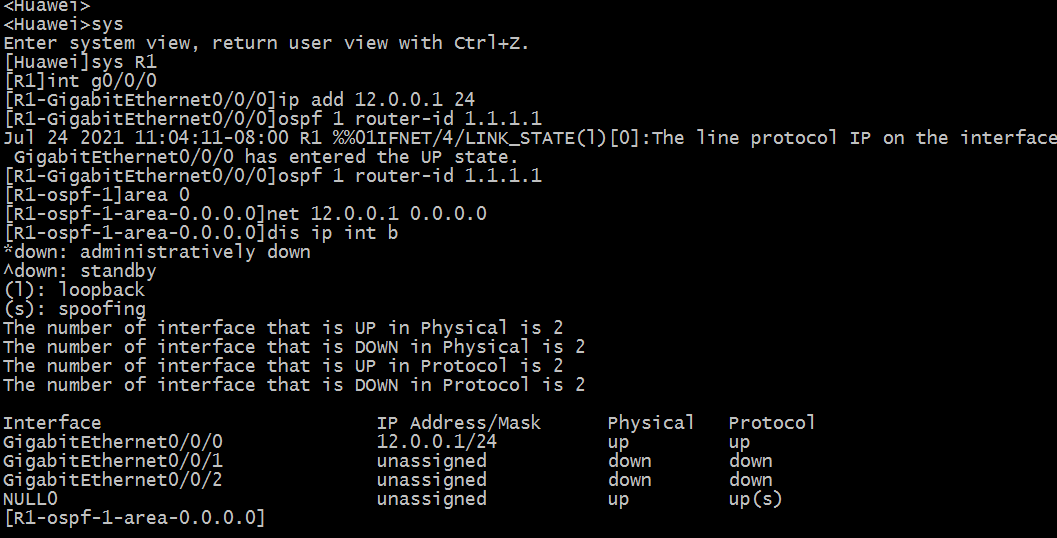

　　配置R1

sys
sys R1
int g0/0/0
ip add 12.0.0.1 24
ospf 1 router-id 1.1.1.1
area 0
net 12.0.0.1 0.0.0.0
dis ip int b
View Code

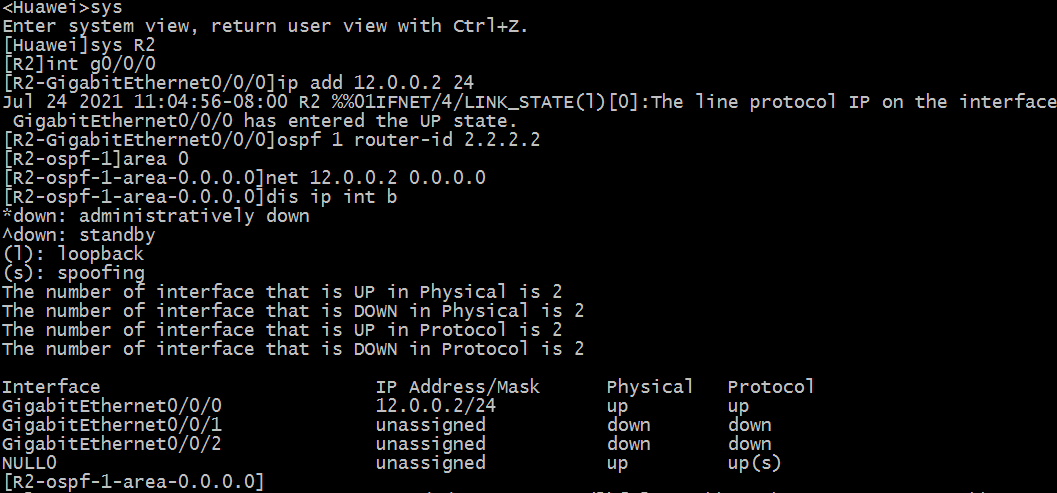

　　配置R2

sys
sys R2
int g0/0/0
ip add 12.0.0.2 24
ospf 1 router-id 2.2.2.2
area 0
net 12.0.0.2 0.0.0.0
dis ip int b
View Code

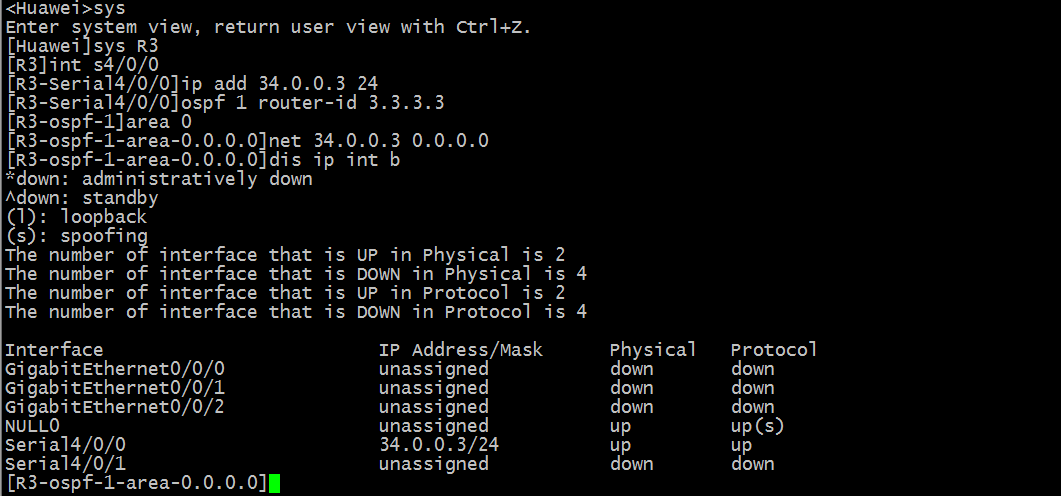

　　配置R3

sys
sys R3
int s4/0/0
ip add 34.0.0.3 24
ospf 1 router-id 3.3.3.3
area 0
net 34.0.0.3 0.0.0.0
dis ip int b
View Code

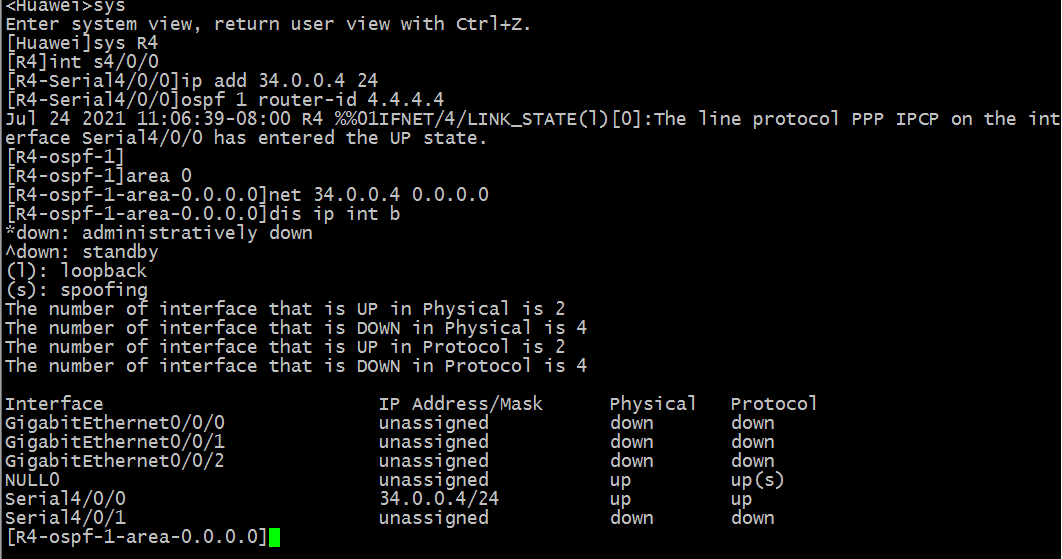

　　配置R4

sys
sys R4
int s4/0/0
ip add 34.0.0.4 24
ospf 1 router-id 4.4.4.4
area 0
net 34.0.0.4 0.0.0.0
dis ip int b
View Code

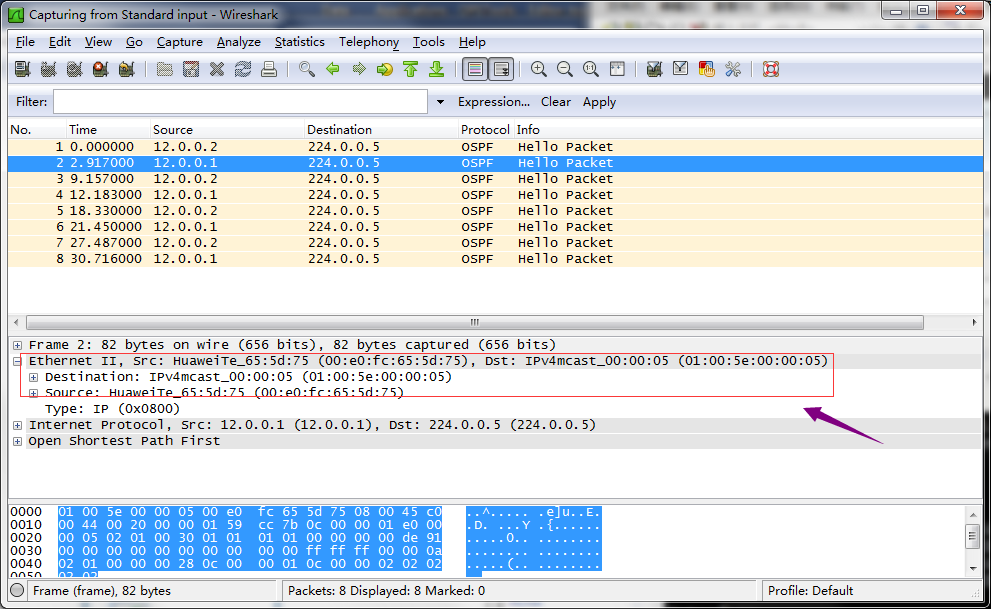

　　在R1或R2上抓包

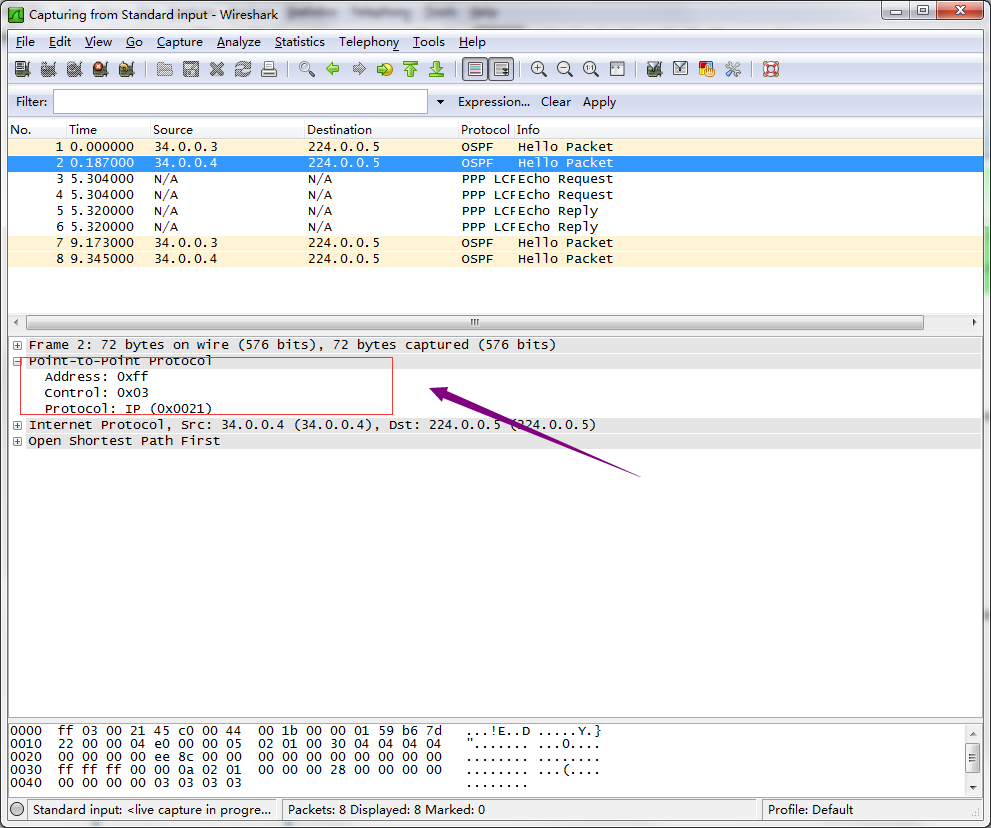

　　在R3或R4上抓包

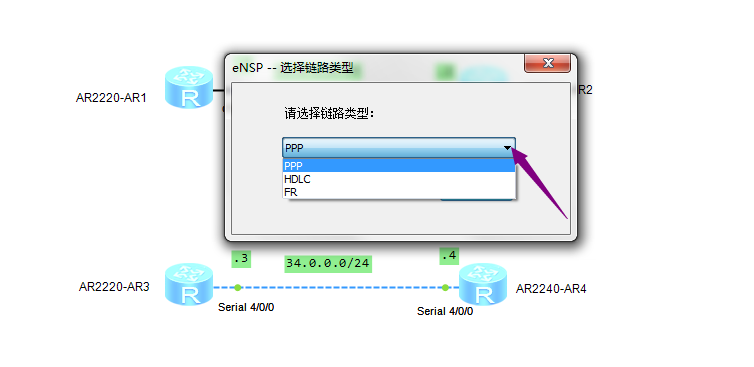

　　提示：默認情況串口鏈路的二層封裝為ppp型別，這里抓包就選擇ppp鏈路型別即可；

　　提示：從上面的抓包情況可以看到，在以太網封型別的網路環境下抓包，其二層封裝了目標mac和源mac，而在點到點型別的網路環境下抓包，其二層就不是使用以太網協議而是用ppp協議，并且資料包里面也沒有封裝mac地址；

　　驗證：查看對應ospf網路型別

　　在R1或R2上驗證相關介面的網路型別

　　在R3或R4上驗證相關介面的網路型別

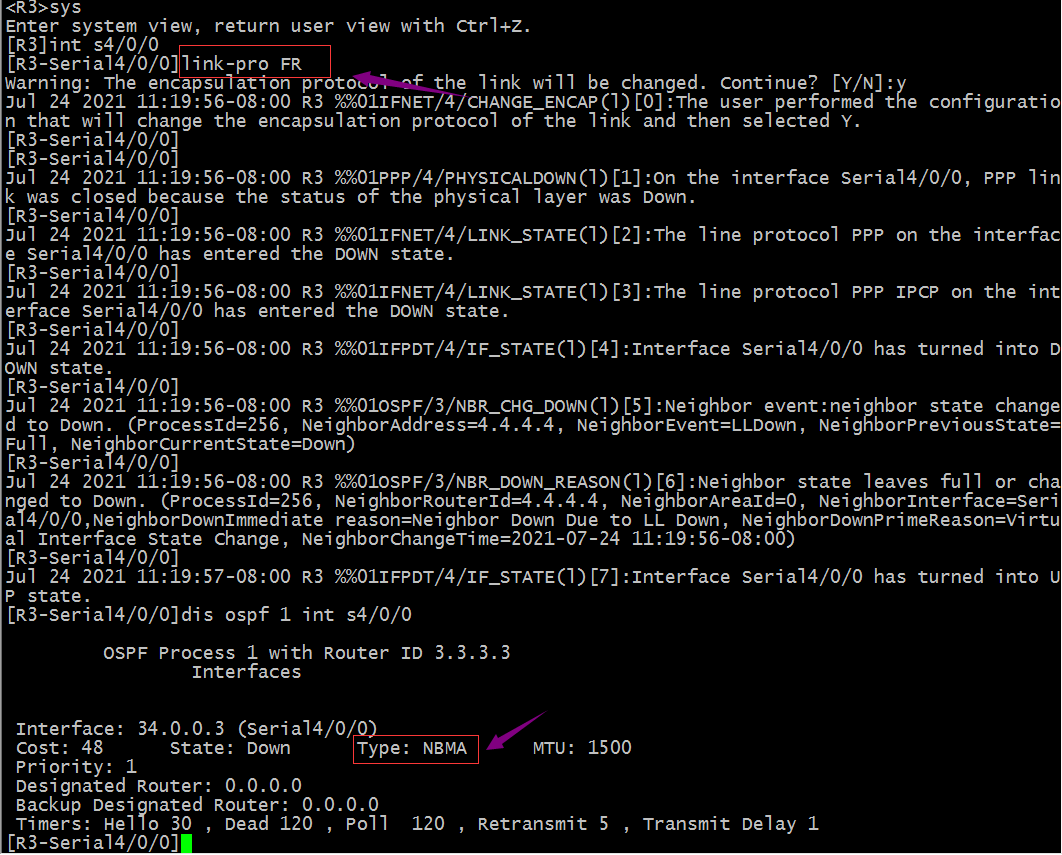

　　更改R3的s4/0/0的鏈路封裝為FR，看看對應的介面型別是什么

　　提示：可以看到修改了R3的s4/0/0介面的封裝為FR以后，對應ospf就down掉了；并且對應介面的型別就變為了NBMA（非廣播多路訪問）；

　　OSPF DR和BDR

　　DR和BDR的作用

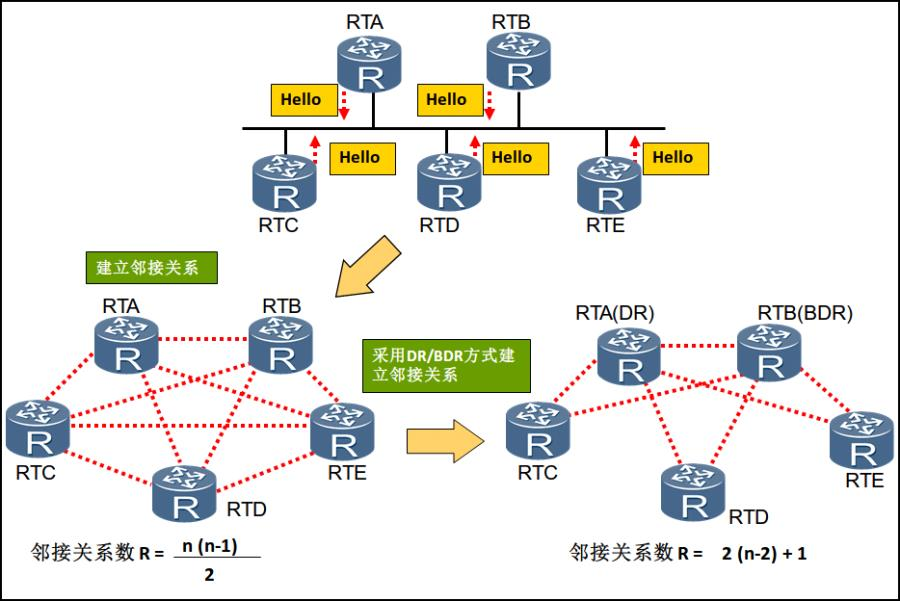

　　在上述的網路型別中，在多路訪問網路型別中跑OSPF，每個路由器都會和其他路由器建立鄰居，一個路由器發送一條鏈路更新，其他路由器都會跟著確認，這樣一來，每個路由器都要經過兩兩的互動和確認，在一定程度上會帶來路由器的性能的開銷（hello包，DD，LSR，LSU，LSACK這些包過多，增加路由器的處理壓力，從而導致路由器的性能降低）；為了降低資料包的交換，在OSPF中會選舉DR和BDR；如下圖

　　提示：廣播型網路MA和NBMA網路中，為了減少鄰接關系的數量，從而減少資料包交換，次數，最終節省帶寬，降低對路由器處理能力的壓力，選舉DR和BDR，

　　相關術語概述

　　DR：Designed Router，指定路由器，類似班長、總經理；

　　BDR：Backup DR，備用DR，類似副班長、副總經理；

　　DRouthers：類似普通學生、普通員工；

　　三者的關系：DR、BDR、DRothers之間都保持鄰接關系（Full），DRothers之間保持鄰居關系（Two-Way）；

　　通信地址：224.0.0.6向DR和BDR發送鏈路狀態更新，224.0.0.5向所有OSPF路由器發送；

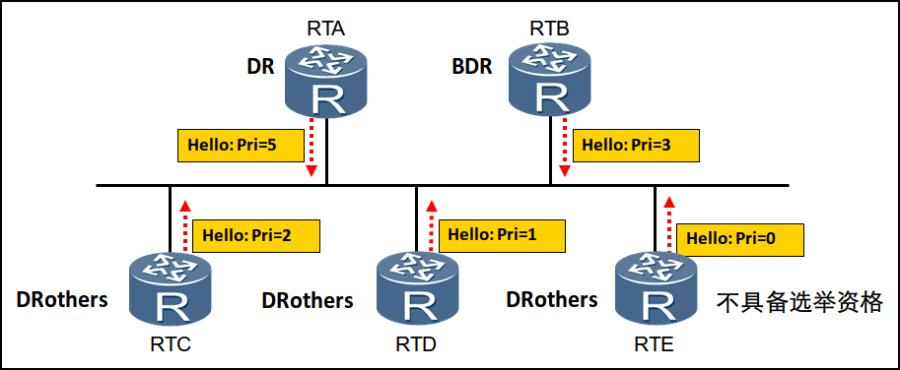

　　DR選舉規則

　　1、首先比較Hello報文中攜帶的優先級，優先級范圍是0-255，默認情況下都是1；優先級最高的被選舉為DR，優先級次高的被選舉為BDR；優先級為0的不參與選舉；

　　2、如果優先級相同的情況下，比較Router id，router id 越大越優先；

　　3、選舉不具有搶占性，除非當DR和BDR都失效或重啟OSPF行程；

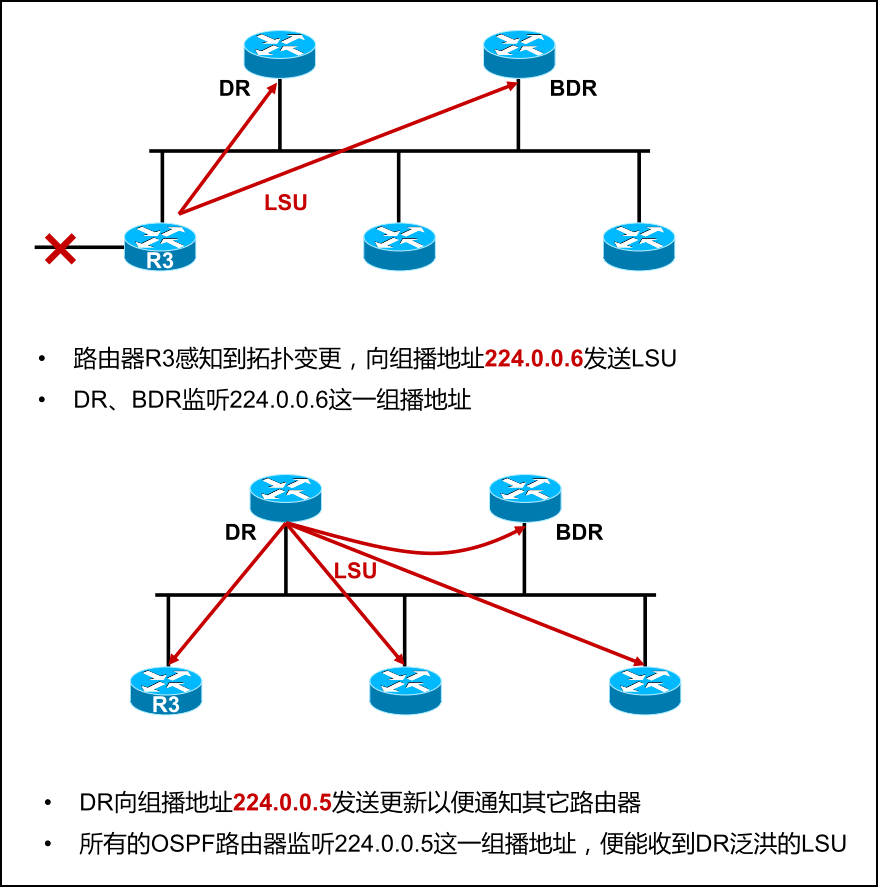

　　提示：DRothers的LSU向DR或BDR通過224.0.0.6發送，然后DR收到DRothers發送到LSU以后，會將對應的LSU通過224.0.0.5向其他路由器發送，其他路由器收到DR發送LSU以后，BDR向224.0.0.5直接確認，而DBothers則通過224.0.0.6向DR確認；總結一句話就是從DR或BDR發出的資料包都是發往224.0.0.5，DR和BDR都會監聽224.0.0.6這個地址；DRothers發出的資料會通過224.0.0.6向DR或BDR發送；

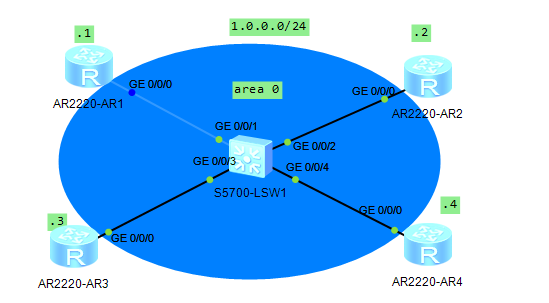

　　實驗：如下圖，全網運行ospf，看看對應的資料包會這么發送，對應路由器之間是什么關系

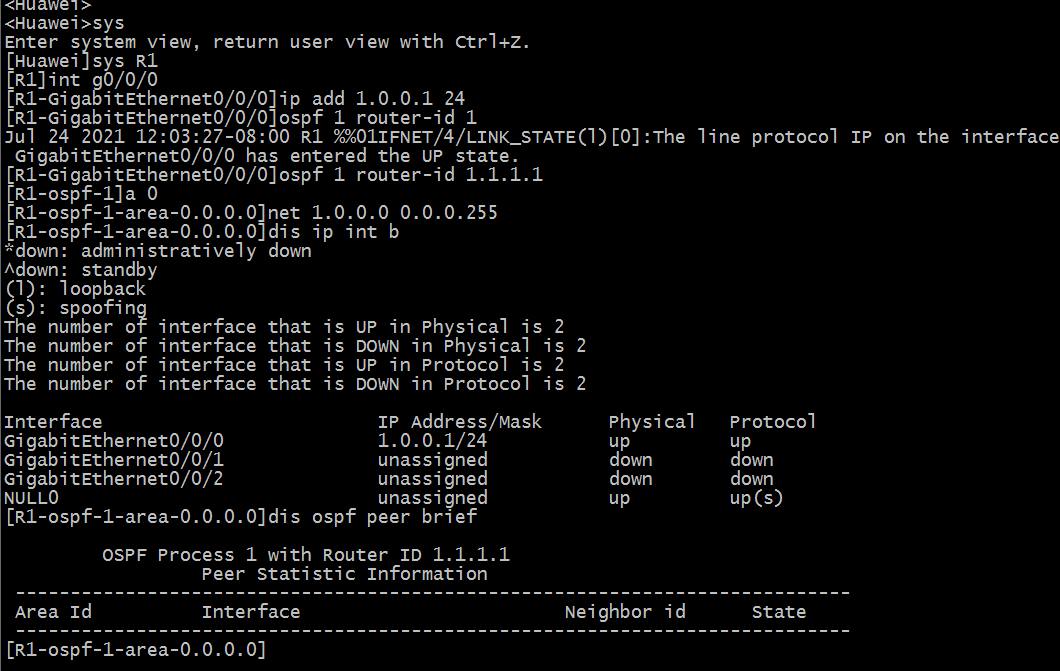

　　配置R1

sys
sys R1
int g0/0/0
ip add 1.0.0.1 24
ospf 1 router-id 1.1.1.1
a 0
net 1.0.0.0 0.0.0.255
dis ip int b
dis ospf peer brief
View Code

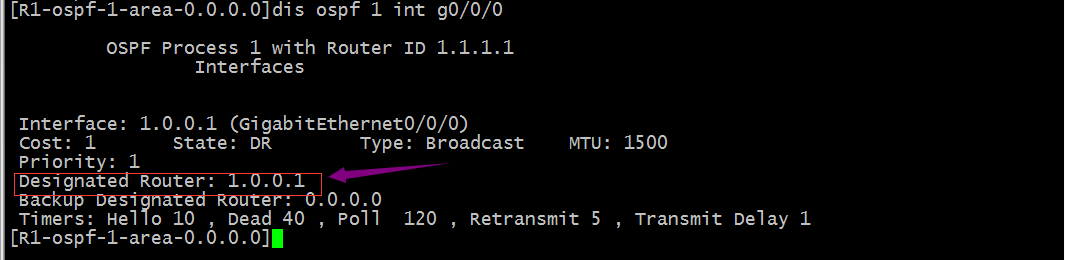

　　在R1上查看g0/0/0的介面資訊，看看誰是DR和BDR

　　提示：可以看到只配置了R1上的OSPF以后，對應DR就是它自己，因為此時沒有其他設備和它競選DR，所以只有它是DR；對于BDR來說，它不知道，因為目前就只有它自己在ospf里面，沒有看到其他設備；

　　配置R2

sys
sys R2
int g0/0/0
ip add 1.0.0.2 24
ospf 1 router-id 2.2.2.2
a 0
net 1.0.0.0 0.0.0.255
dis ip int b
dis ospf peer brief
View Code
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 1.0.0.2 24
[R2-GigabitEthernet0/0/0]ospf 1 rout
Jul 24 2021 12:08:39-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/0]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]net 1.0.0.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 2
The number of interface that is DOWN in Physical is 2
The number of interface that is UP in Protocol is 2
The number of interface that is DOWN in Protocol is 2

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              1.0.0.2/24           up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:08:44-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[1]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:08:44-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:08:44-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:08:44-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:08:44-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:08:44-08:00 R2 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R2-ospf-1-area-0.0.0.0]dis ospf peer brief

         OSPF Process 1 with Router ID 2.2.2.2
                  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             1.1.1.1          Full
 ----------------------------------------------------------------------------
[R2-ospf-1-area-0.0.0.0]

　　提示：可以看到當R2配置好ospf以后，它會和R1先建立其鄰接關系；

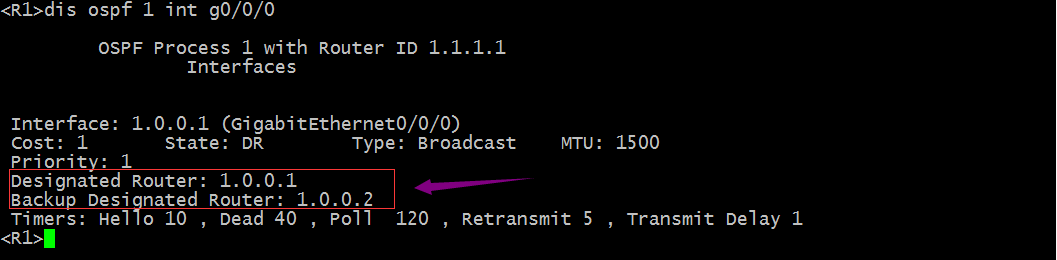

　　再次在R1上查看g0/0/0的介面資訊，看看此時誰是DR和BDR

　　提示：此時可以看到DR是R1的介面ip地址，BDR是R2的介面地址；

　　配置R3

sys
sys R3
int g0/0/0
ip add 1.0.0.3 24
ospf 1 router-id 3.3.3.3
a 0
net 1.0.0.0 0.0.0.255
dis ip int b
dis ospf peer brief
View Code
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 1.0.0.3 24
Jul 24 2021 12:14:41-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R3-GigabitEthernet0/0/0]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]net 1.0.0.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 2
The number of interface that is DOWN in Physical is 2
The number of interface that is UP in Protocol is 2
The number of interface that is DOWN in Protocol is 2

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              1.0.0.3/24           up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:45-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[1]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:45-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[7]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[8]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[9]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[10]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[11]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:14:46-08:00 R3 %%01OSPF/4/NBR_CHANGE_E(l)[12]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R3-ospf-1-area-0.0.0.0]dis ospf peer brief

         OSPF Process 1 with Router ID 3.3.3.3
                  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             1.1.1.1          Full
 0.0.0.0          GigabitEthernet0/0/0             2.2.2.2          Full
 ----------------------------------------------------------------------------
[R3-ospf-1-area-0.0.0.0]

　　提示：可以看到當R3配置好以后，對應R3和R1和R2都建立起鄰接關系；

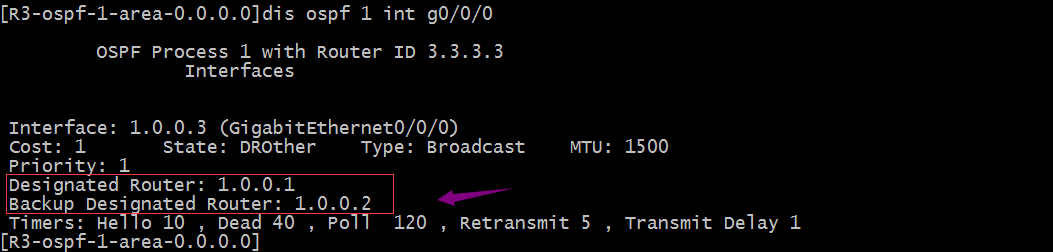

　　查看R3g0/0/0介面資訊，看看DR和BDR變化沒有？

　　提示：之所以DR和BDR沒有發生變化，其原因是ospf已經選好了DR和BDR，而DR和BDR的選舉是非搶占性，一旦選好，就不變了，除非重啟ospf行程（所有路由器）來觸發DR和BDR的重新選舉；

　　配置R4

sys
sys R4
int g0/0/0
ip add 1.0.0.4 24
ospf 1 router-id 4.4.4.4
a 0
net 1.0.0.0 0.0.0.255
dis ip int b
dis ospf peer brief
View Code
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 1.0.0.4 24
Jul 24 2021 12:20:57-08:00 R4 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[R4-GigabitEthernet0/0/0]ospf 1 router-id 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]net 1.0.0.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]dis ip int b
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 2
The number of interface that is DOWN in Physical is 2
The number of interface that is UP in Protocol is 2
The number of interface that is DOWN in Protocol is 2

Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              1.0.0.4/24           up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
NULL0                             unassigned           up         up(s)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:02-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[1]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:02-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[2]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:02-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[3]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:02-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[4]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:02-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[5]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:02-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=2.0.0.1, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:04-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[7]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:04-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[8]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:04-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[9]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=ExStart)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:05-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[10]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=NegotiationDone, NeighborPreviousState=ExStart, NeighborCurrentState=Exchange)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:05-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[11]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=ExchangeDone, NeighborPreviousState=Exchange, NeighborCurrentState=Loading)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:05-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[12]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=1.0.0.1, NeighborEvent=LoadingDone, NeighborPreviousState=Loading, NeighborCurrentState=Full)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:06-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[13]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.1, NeighborEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:06-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[14]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.1, NeighborEvent=2WayReceived, NeighborPreviousState=Init, NeighborCurrentState=2Way)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief
Jul 24 2021 12:21:06-08:00 R4 %%01OSPF/4/NBR_CHANGE_E(l)[15]:Neighbor changes event: neighbor status changed. (ProcessId=256, NeighborAddress=3.0.0.1, NeighborEvent=AdjOk?, NeighborPreviousState=2Way, NeighborCurrentState=2Way)
[R4-ospf-1-area-0.0.0.0]dis ospf peer brief

         OSPF Process 1 with Router ID 4.4.4.4
                  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/0             1.1.1.1          Full
 0.0.0.0          GigabitEthernet0/0/0             2.2.2.2          Full
 0.0.0.0          GigabitEthernet0/0/0             3.3.3.3          2-Way
 ----------------------------------------------------------------------------
[R4-ospf-1-area-0.0.0.0]

　　提示：可以看到當R4配置好以后，對應R4和R1（DR），R2（BDR）是鄰接關系；而和R3（DRothers）建立的鄰居關系；

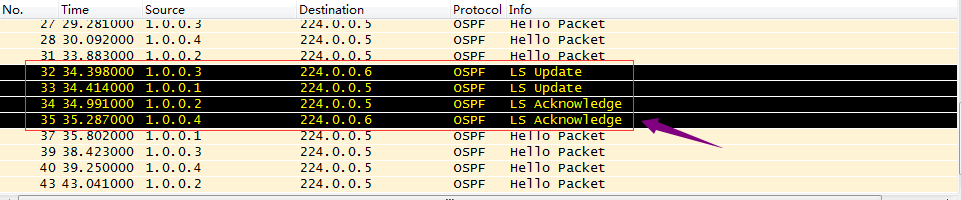

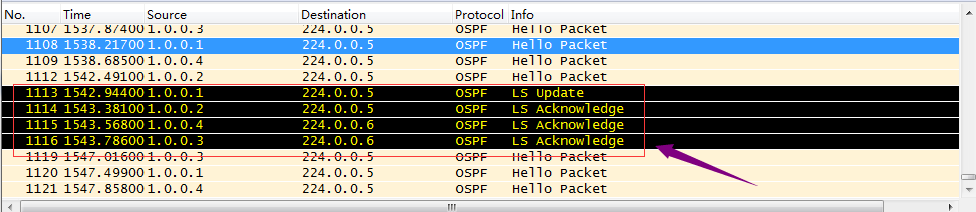

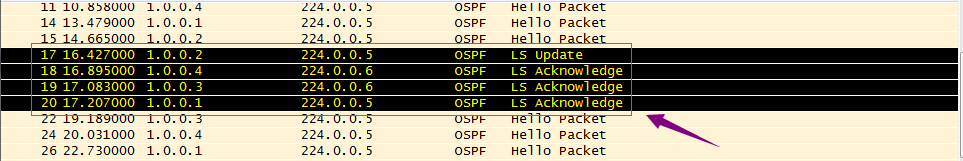

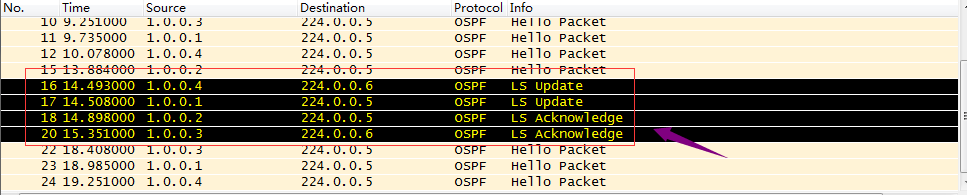

　　驗證：在R1上發布更新，抓包看看對應的資料包會怎么發送和確認？

　　提示：可以看到當R1（DR）發送LSU時，它會直接向224.0.0.5發送；其中R2（BDR）向224.0.0.5確認；R3（DRothers）和R4（DRothers）向224.0.0.6確認；

　　驗證：在R2上發送LSU，看看對應資料包會這么發送和確認的呢？

　　提示：可以看到當R2（BDR）發送LSU時，它和R1發送LSU一樣直接向224.0.0.5發送LSU，對應R1（DR）直接向224.0.0.5確認；R3、R4（DRother）向224.0.0.6確認；

　　驗證：當R3發送LSU，看看對應資料包會這么發送和確認呢？

　　提示：可以看到當R3（DRother）發送LSU時，它首先會把LSU通過224.0.0.6向R1（DR）發送，當R1（DR）收到R3發送的LSU，它會通過224.0.0.5向其他路由器發送LSU（不會再發送給R3）；R2（BDR）收到LSU向224.0.0.5確認，R4（DRother）向224.0.0.6確認；

　　驗證：當R4 發送LSU時，看看對應資料包會怎么發送和確認呢？

　　提示：可以看到R4（DRother）發送LSU和R3（DRother）發送LSU一樣；首先它會把LSU發送給R1（DR），然后由R1（DR）再向其他路由器發送LSU；BDR（R2）直接向224.0.0.5確認；DRother（R3）向224.0.0.6確認；

　　驗證：全網重啟ospf行程，看看對應的DR和BDR是否會重新選舉？

　　提示：可以看到4個路由器分別重新啟動了ospf以后，重置ospf 行程以后，R4當選為DR，R3當選為BDR；因為重啟ospf行程對應的鄰居和鄰接關系又重新建立，此時4個路由器首先會比較對應的hello包里的優先級，默認情況下優先級都是1 ，此時優先級一樣，會比較router id，router id誰大誰就是DR，次大者就為BDR，剩下沒有被選舉成DR或BDR的就淪為DRother；R4的router id為4.4.4.4 是4個路由器中最大的，所以R4當選DR，R3的router id為3.3.3.3 ，第二大，所以當選BDR；

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/289817.html

標籤：其他

上一篇：嵌入式工程師的生活生活是怎樣的？或者做單片機的 和程式員的生活一樣嗎？

下一篇：HCNA Routing&Switching之動態路由協議OSPF DR和BDR

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
