activity繪制流程圖大概有三種方式（可能還有其他的，我不知道，但這三種是最長用的）
歸結起來份兩類：
第一類：利用開發工具插件繪制（eclipse、idea等）
第二類：activity自帶的ActivitiModeler
目錄
第一類：開發工具插件繪制
idea中安裝插件（我的版本2020.2.3）
eclipse中安裝插件
? 第二類：activity自帶的ActivitiModeler
下面詳細介紹
第一類：開發工具插件繪制
idea中安裝插件（我的版本2020.2.3）
在idea中安裝插件actiBpm（新版本下載不到）
如果搜索不到可在idea官網中搜索插件下載
在官方插件商城中下載后本地安裝
下載地址：https://plugins.jetbrains.com/

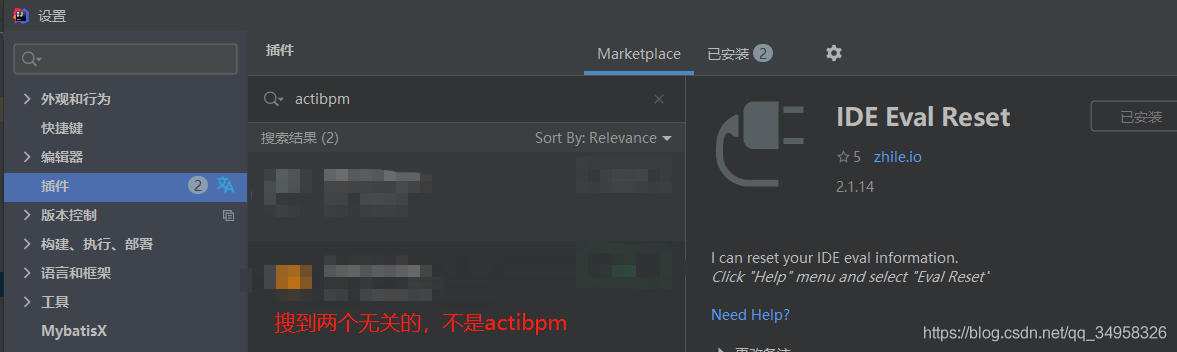

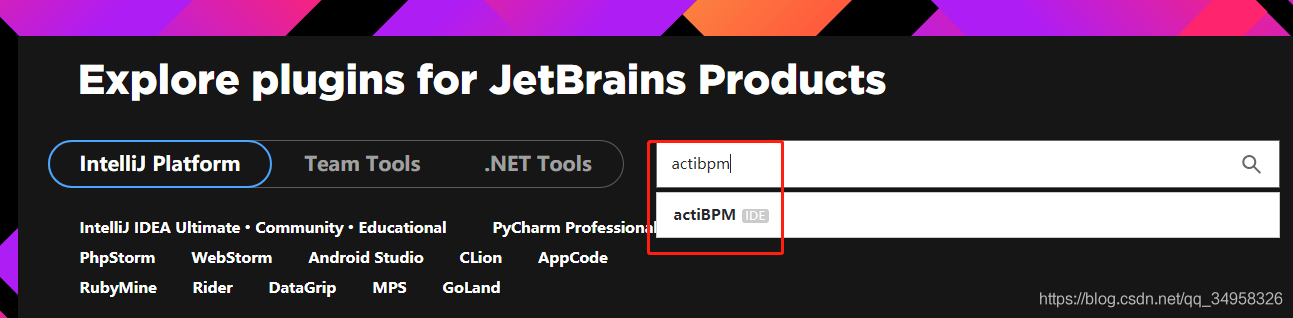

搜索欄搜索actibpm

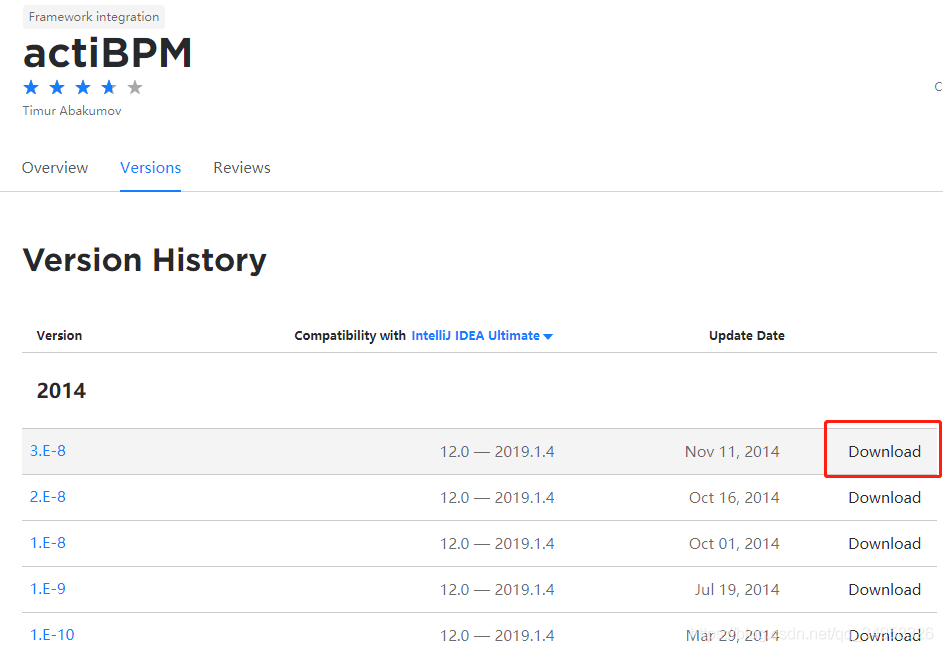

進入后選擇一個版本下載，

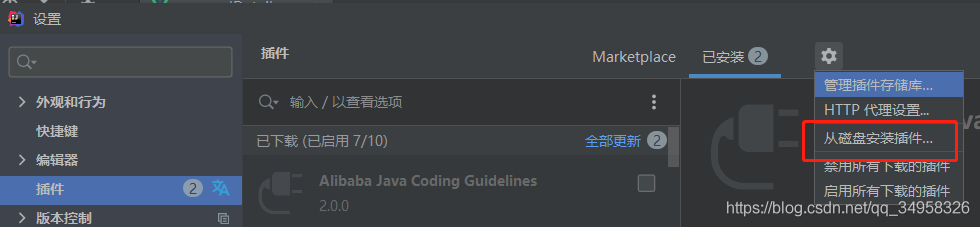

下載成功后進入插件中選擇本地安裝
選擇剛剛下載的jar，重啟即可，

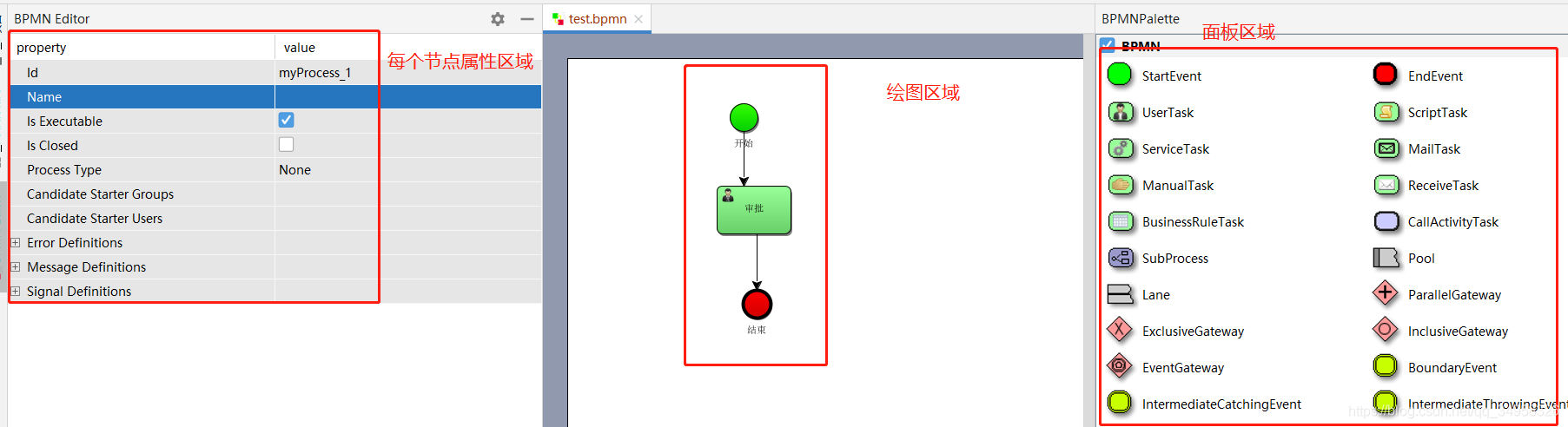

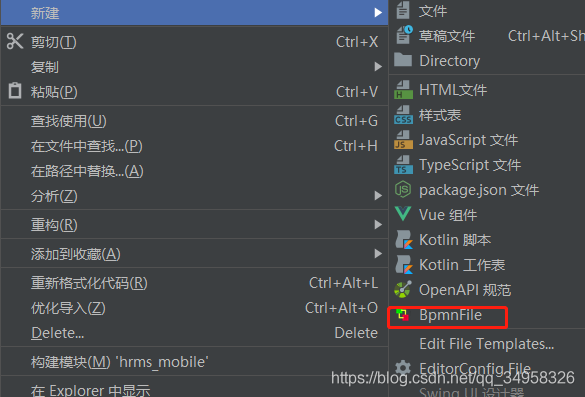

之后就可以新建一個bpmn檔案繪制所需要的流程，

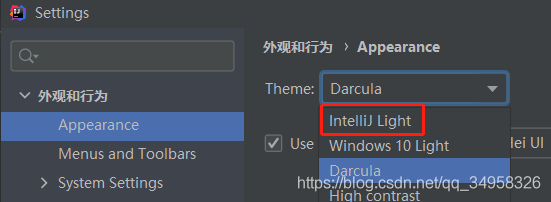

注意：如果看不到屬性區域，更改你的idea樣式，關掉檔案，重新打開即可
eclipse中安裝插件
打開eclipse->help->install new software

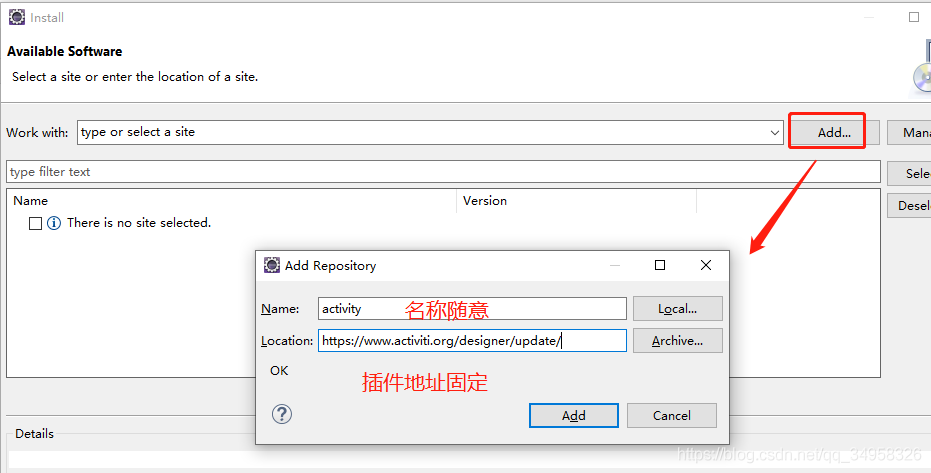

地址：https://www.activiti.org/designer/update/
一直點擊next，安裝即可

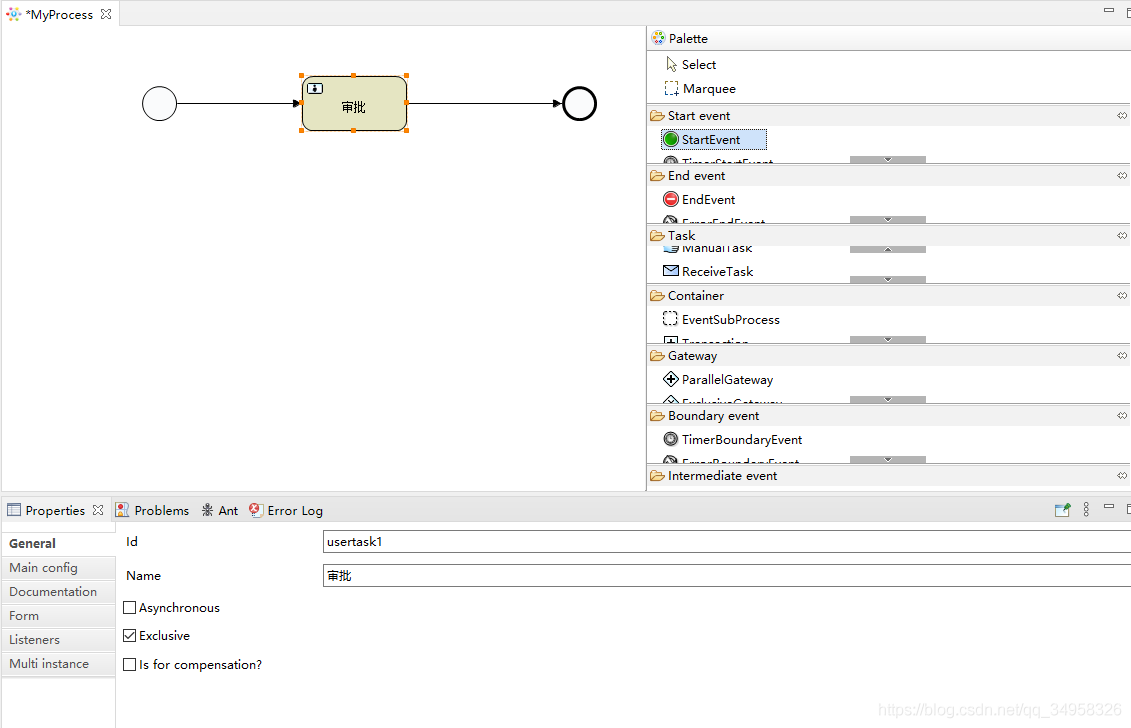

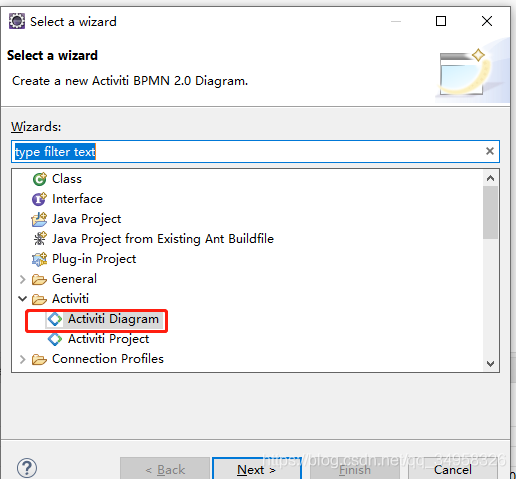

安裝完成后，新建一個
下面就可以定義自己的流程，跟idea中差不多
第二類：activity自帶的ActivitiModeler
從官網上下載的activity的壓縮包，其中wars目錄中就含有activity自帶的war包，只需要通過tomact等容器部署訪問即可定義自己的流程
下載地址：https://www.activiti.org/get-started

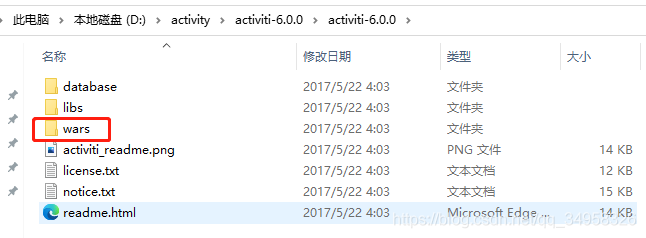

解壓后的檔案目錄

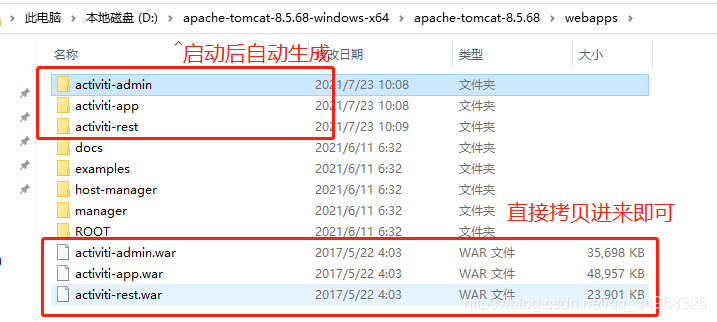

將wars目錄下的三個war包復制到本地Tomcat容器的wabapps下，啟動容器，訪問：http://localhost:8080/activiti-app 即可，初始用戶名和密碼：admin/test
啟動：

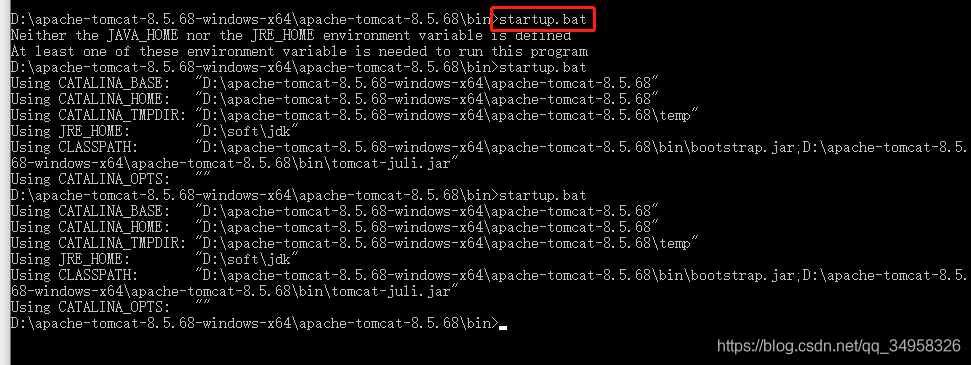

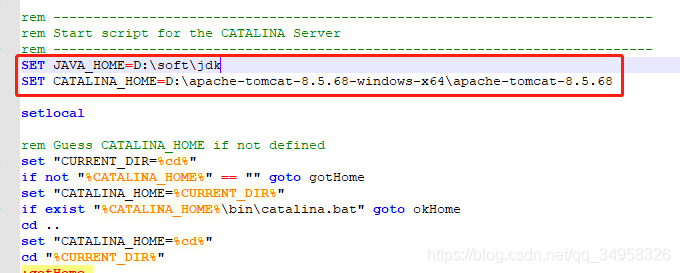

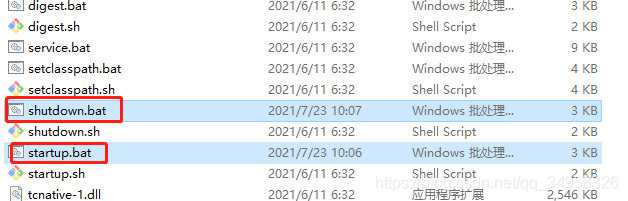

注意：如果本地啟動閃退，可編輯startup.bat和shutdown.bat，在最前面添加本地jdk的路徑和Tomcat的路徑即可 .

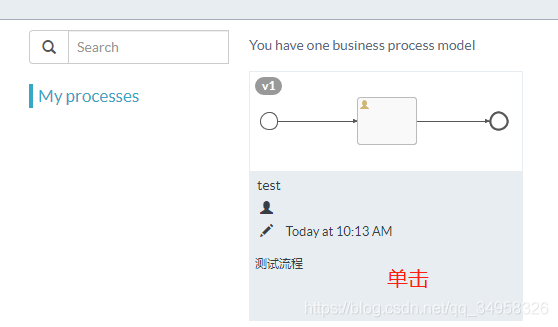

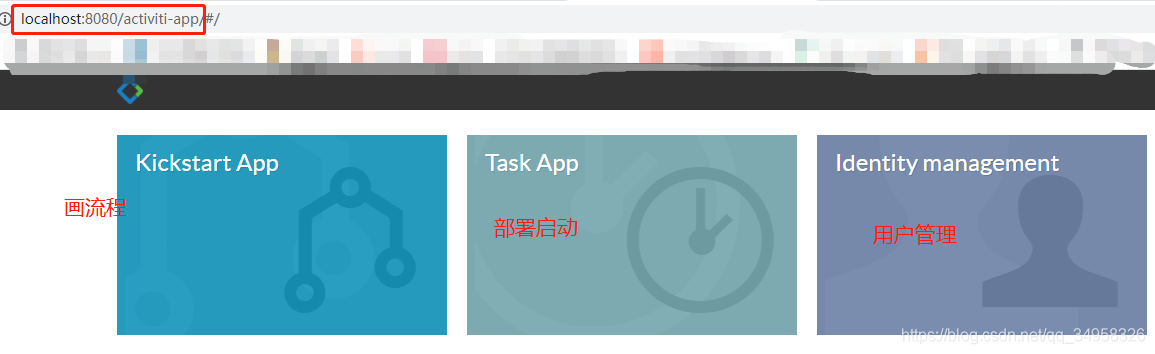

訪問：

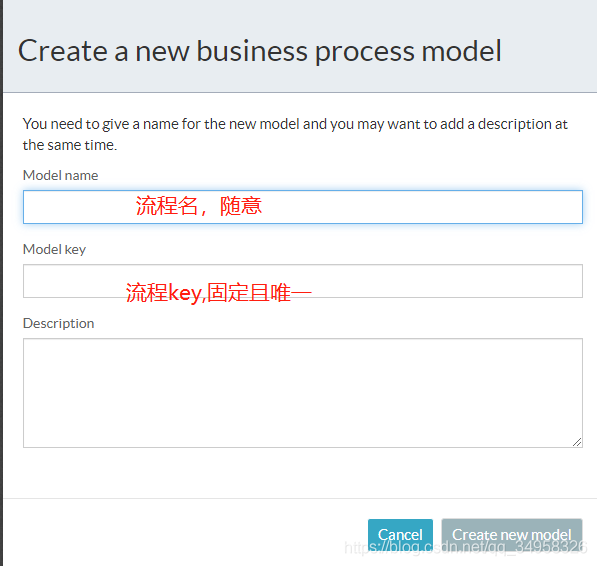

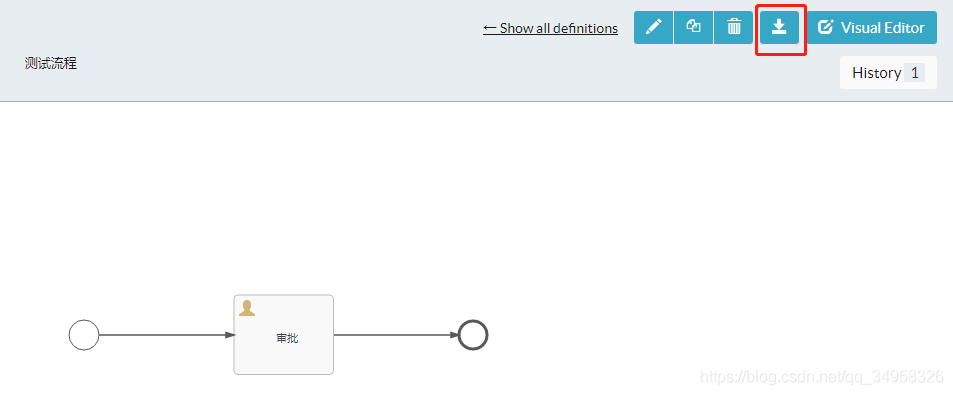

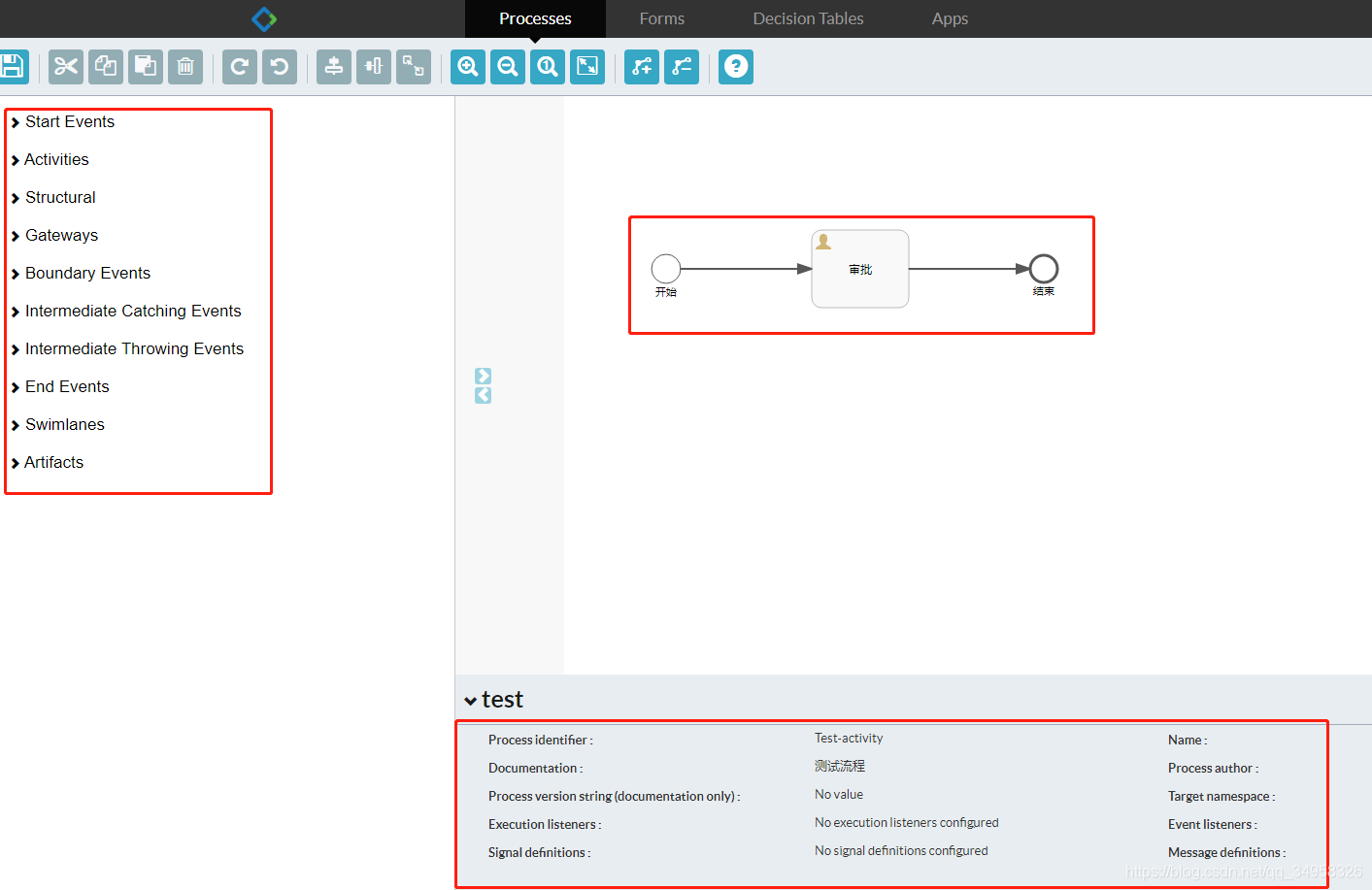

定義完成之后可以匯出bpmn檔案
這些只是最普通的繪制流程圖，ActivitiModeler自帶的功能很強大，不深入研究
