最小系統為單片機作業的最低要求，不含外設控制，原理簡單，分析最小系統是STM32入門的基礎，
組成：
·電源
·復位
·時鐘
·除錯/下載介面
·啟動
電源
3.3V的電源從這里接入，其中電容起到濾波的作用，
復位電路
當RESET引腳被拉低產生外部復位時，產生復位脈沖，從而使系統復位，
有三種復位方式：
·上電復位
·手動復位
·程式自動復位

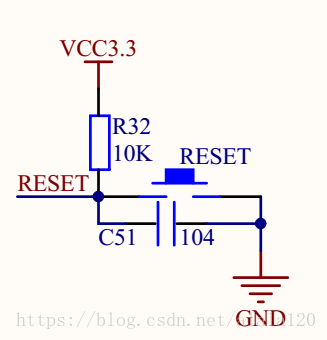

上電復位，在上電瞬間，電容充電，RESET出現短暫的低電平，該低電平持續時間由電阻和電容共同決定，需求的復位信號持續時間約在1ms左右，計算方式如下：
t = 1.1RC（固定計算公式）
1.1*10K*0.1uF=1.1ms
手動復位：按鍵按下時，RESET與地導通，從而產生一個低電平，實作復位，
時鐘
晶振的作用是為最小系統提供最基本的時鐘信號，電容的作用是保證晶振輸出的震蕩頻率更加穩定，
BOOT啟動電路

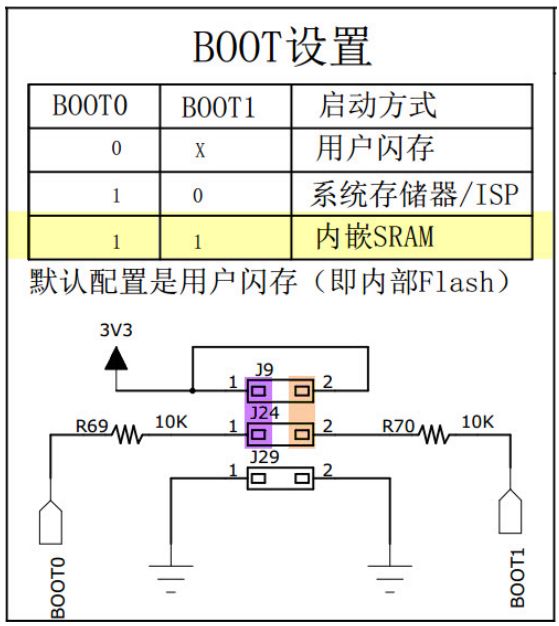

STM32 芯片的 BOOT0 和 BOOT1 引腳，可使用跳線帽設定它們的電平從而控制芯片的啟動方式，它支持從內部 FLASH 啟動、系統存盤器啟動以及內部 SRAM 啟動方式，
一般使用JTAG或者SWD除錯下載程式，會下載到閃存里，所以可以直接將BOOT0引腳和BOOT1引腳置為低電平，
STM32三種啟動模式對應的存盤介質均是芯片內置的，它們是：
·用戶閃存 = 芯片內置的Flash，
·SRAM = 芯片內置的RAM區，就是記憶體啦，
·系統存盤器 = 芯片內部一塊特定的區域，芯片出廠時在這個區域預置了一段Bootloader，就是通常說的ISP程式，這個區域的內容在芯片出廠后沒有人能夠修改或擦除，即它是一個ROM區，它是使用USART1作為通信口，
除錯介面

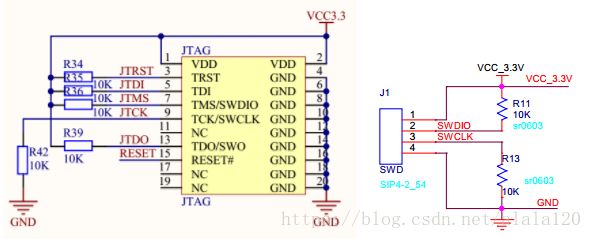

STM32有兩種除錯介面，JTAG為5針， SWD為2線串行（一共四線）
此外還有采用USB進行程式燒寫和資料輸出：和電腦USB口連接也可以進行小負載驅動供電，
通常采用CH340G的芯片：實作USB轉串口，使用該芯片將電腦的USB映射為串口使用，注意電腦上應安裝串口驅動程式，否則不能正常識別，
