一、Docker網路間通信

啟動一個測驗容器

docker run -d --name test busybox sleep 36000

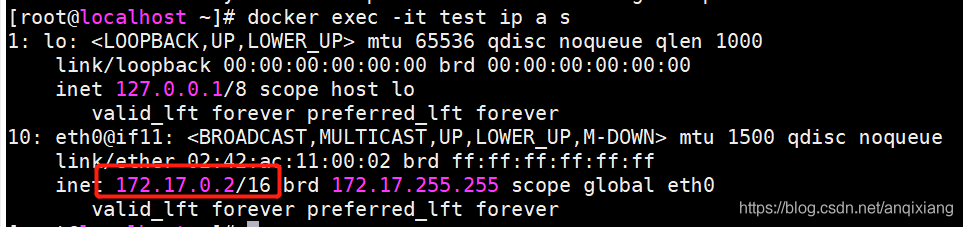

查看容器的IP地址

docker exec -it test ip a s

網卡eth0@if11和172.17.0.2/16的IP是docker自動分配給容器的

1.1.宿主機ping容器，可以正常通信

1.2.容器ping宿主機，可以正常通信

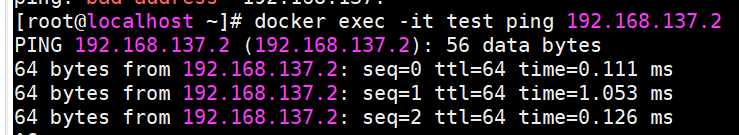

1.3.容器ping外網，可以正常通信(前提條件是宿主機能訪問外網)

1.4.容器ping另外一個容器

再啟動一個容器test1

docker run -d --name test1 busybox sleep 36000

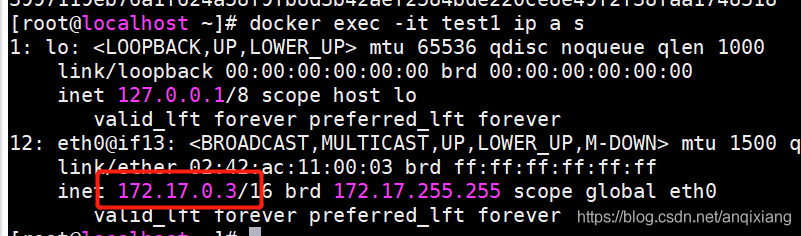

查看容器test1的IP

ping測驗

容器之間是可以正常通信的

問題：那么它們之間是如何實作通信的呢?

二、Docker網路常用技術

查看Docker容器在哪個網路命名空間

2.1.網路命名空間

• 為了支持網路協議堆疊的多個實體，Linux在網路堆疊中引入了網路命名空間，

• 處于不同命名空間中的網路堆疊是完全隔離的，彼此之間無法通信，就好像兩個“平行宇宙”

• 通過對網路資源的隔離，就能在一個宿主機上虛擬多個不同的網路環境

網路命名空間的操作

ip netns add ns1    #創建命名空間ns1
ip netns list       #列出命名空間
ip netns exec ns1 ifconfig    #在命名空間中執行命名，此時沒有任何網路設備
ip netns exec ns1 bash    	  #進入到命名空間
exit    #退出到外面的命名空間
ip link set br0 netns ns1     #把br0設備轉移到ns1命名空間中
ethtool -k br0 | grep netns   #如果netns-local的值是on，說明不可以轉移，否則可以轉移
ip netns del ns1			  #洗掉網路命名空間

2.2.Veth設備對

通過Veth設備對可以直接將兩個網路命名空間連接起來，實作不同網路命名空間之間的通信

創建veth設備對

ip link add veth0 type veth peer name veth1    #創建Veth設備對

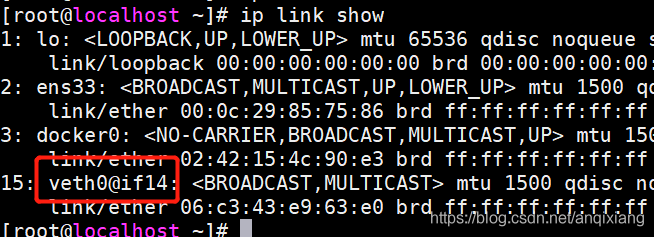

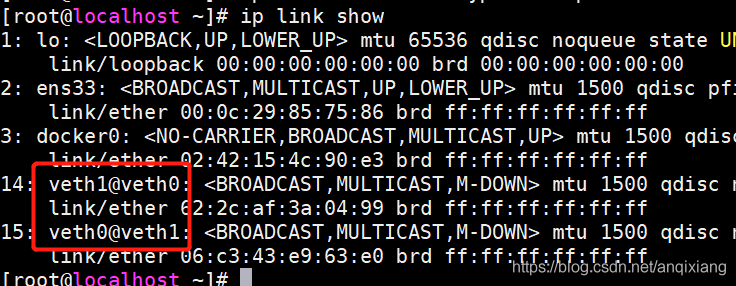

ip link show

在當前網路命名空間出現了一對veth設備對

ip netns add ns1    			#創建命名空間ns1
ip link set veth1 netns ns1     #把veth1轉移到ns1命名空間中
ip link show

veth1已經查看不到了

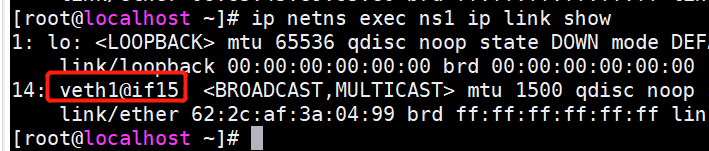

ip netns exec ns1 ip link show    #在ns1中查看網路設備

veth1已經移動到ns1網路命名空間了

14: veth1@if15解釋

14表示設備的編號
veth1表示設備名
if15表示該設備的peer設備編號為15

注意：我們在Docker容器中看到的網路設備是eth0，這是因為Docker在將Veth設備放入容器后改名為eth0，簡直以假亂真

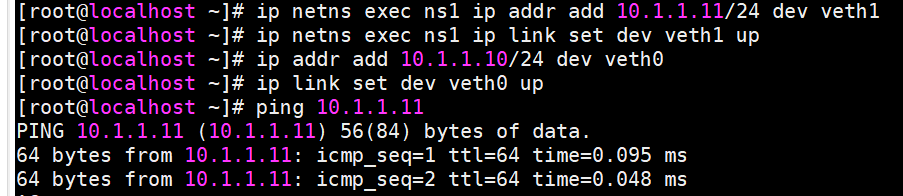

實作veth設備對之間的通信

ip netns exec ns1 ip addr add 10.1.1.11/24 dev veth1
ip netns exec ns1 ip link set dev veth1 up
ip addr add 10.1.1.10/24 dev veth0
ip link set dev veth0 up
ping 10.1.1.11

設定IP地址后可以正常通信，這也就實作了不同網路命名空間的通信

常用操作

Veth設備查看對端

ip netns exec ns1 ethtool -S veth1

2.3.網橋

把veth0連接到網橋docker1

brctl addbr docker1    		  	#新增網橋docker1
brctl addif docker1 veth0     	#將veth0連接到網橋docker1
ifconfig veth0 0.0.0.0        	#veth0作業在鏈路層，因此不再需要IP地址
ifconfig docker1 10.1.1.1/24    #給網橋配置IP地址
brctl show        				#查看網橋資訊

網橋docker1下連接了veth0

bridge link        #顯示哪些設備連接到網橋中

洗掉網橋

ip link set dev docker1 down
brctl delbr docker1

三、理解docker0

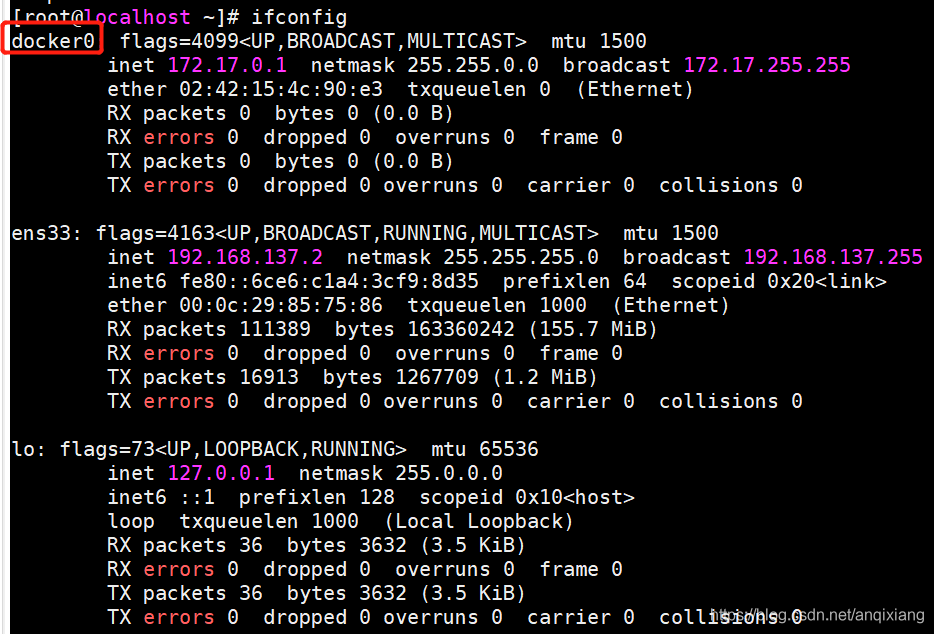

Docker啟動后會自動創建一塊網卡——docker0，默認地址為172.17.0.1/16

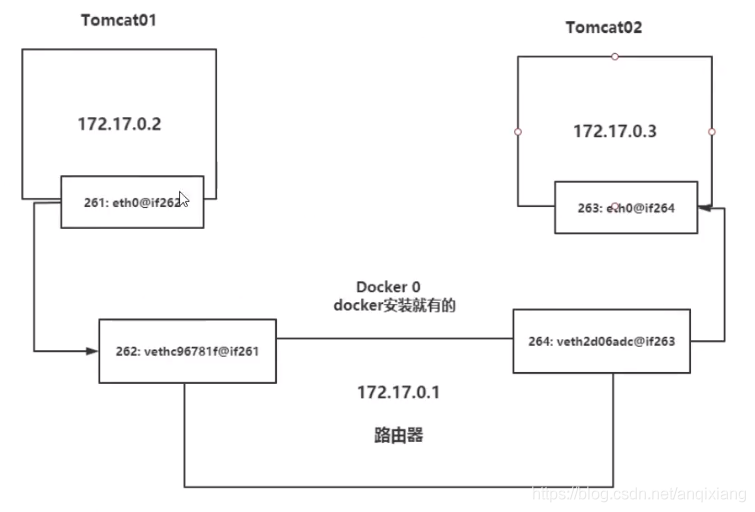

docker0相當于一個可以配置IP的網橋，類似于三層交換機，所有容器均連接到docker0上，由docker0來實作MAC尋址和路由轉發

每啟動一個容器，就會分配一個IP地址

默認使用橋接(bridge)模式，通過Veth設備對技術來實作通信

3.1.iptables和Netfilter

Netfilter負責在內核中執行各種掛接的規則，運行在內核模式中

而iptables是在用戶模式下運行的行程，負責協助和維護內核中Netfilter的各種規則表，

iptables 命令介紹

3.2.路由

路由表的創建

Linux的路由表至少包括兩個表，一個是LOCAL表，另一個是MAIN表，

LOCAL表包含所有本地設備地址，LOCAL路由表是在配置網路設備地址時自動創建的，用于供Linux協議堆疊識別本地地址，以及進行本地各個不同網路介面之間的資料轉發

通過如下命令查看LOCAL表的內容：

ip route show table local type local

MAIN表用于各類網路IP地址的轉發，

路由表的查看

ip route list

netstat -rn或route -n

標志是U，說明是可達路由
標志是G，說明這個網路介面連接的是網關，否則說明這個介面是直連主機

四、Docker的網路實作

詳細介紹Docker啟動后、運行不映射埠的容器、運行映射了埠的容器時iptables的區別（使用iptables-save查看）

4.1.Docker啟動后

NAT表

-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE

前兩條匹配生效后，都會執行DOCKER鏈，而此時DOCKER鏈為空，所以前兩條只是做了一個框架，并沒有實際效果

若本地出發的資料包不是發往docker0的，則需要進行動態地址修改（MASQUERADE），將源地址從容器的地址（172段）修改為宿主機網卡的IP地址，之后就可以發送給外面的網路了，即SNAT

filter表

-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -o docker0 -j DOCKER
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
-A FORWARD -i docker0 -o docker0 -j ACCEPT

第1條：如果接收到的資料包屬于以前已經建立好的連接，那么允許直接通過，這樣接收到的資料表又走回docker0，并中轉到相應的容器

第2條是框架，發往docker0的包都會走DOCKER鏈

第3條：來自docker0的包，如果Forward到非docker0的本地IP地址設備，是允許的，這樣，docker0設備的包就可以根據路由規則中轉到宿主機的網卡設備，從而訪問外面的網路

第4條：docker0的包還可以被中轉給docker0本身，即連接在docker0網橋上的不同容器之間的通信也是允許的

4.2.運行不映射埠的容器

iptable與Docker啟動后一樣

4.3.運行映射了埠(80:80)的容器

共增加了如下三條規則

NAT表

-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 80 -j MASQUERADE
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 80 -j DNAT --to-destination 172.17.0.2:80

第1條：作用是將原地址和目標地址為容器IP 172.17.0.2/32， 且目標埠為80，MASQUERADE動態地轉換為可用的宿主機IP地址—沒搞懂為什么要這么做

第2條：其作用是將訪問宿主機80埠請求的流量轉發到容器172.17.0.2的80埠上，所以，外界訪問Docker容器是通過iptables做DNAT實作的，

filter表

-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 80 -j ACCEPT

從非docker0發往docker0且目的地址為172.17.0.2/32，埠是tcp 8443的包是允許的
