Unity 之 ShaderGraph 實作火焰效果入門級教程
- 前言
- 一，效果展示
- 二，原理介紹
- 三，實作效果
- 四，使用示例
- 五，完整圖示
前言
若你的工程還沒有進行基礎配置，請查看我的博文Unity 之 ShaderGraph入門使用詳解，按照步驟操作完成配置即可，還能順便學習一下基礎操作流程哦~
本文手把手教你制作超級炫酷的火焰效果，入門級教程，還不快動手試試？有經驗的童鞋可以直接跳到最后一步，按照圖示搭建即可，
一，效果展示

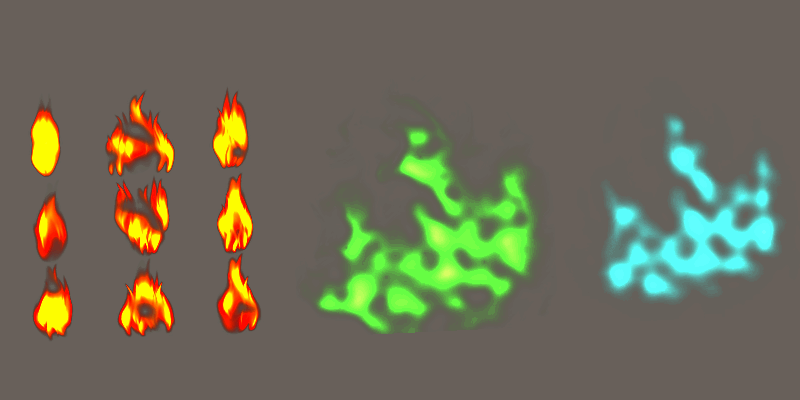

老規矩，直接上效果圖：
沒學習Shader Graph之前：我靠😱 ！這效果有點牛啊，那個大佬寫的？
學習了Shader Graph之后：我去😒 ！就這？豈不是有手就行？
二，原理介紹

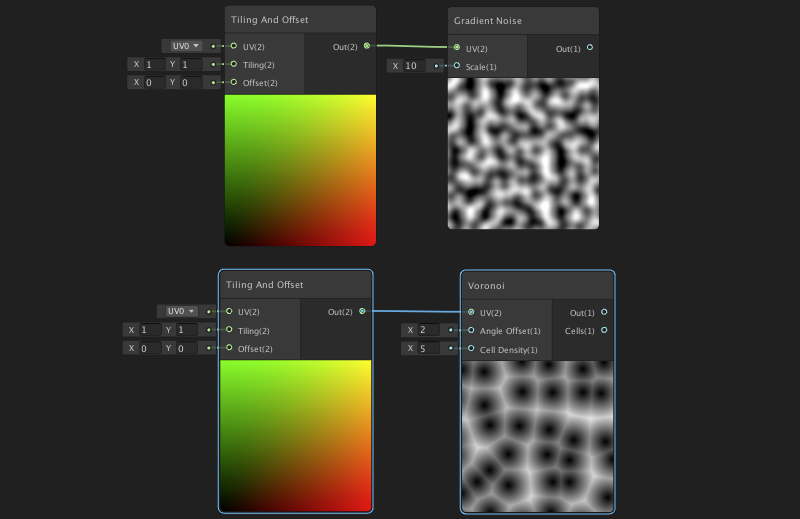

通過Tiling And Offset節點分別對Voronoi泰森多邊形節點和Gradient Noise漸變噪聲節點進行偏移移動，然后通過顏色，貼圖各種疊加和透明度設定，從而到達模擬火苗的動態效果，
三，實作效果
-
準備作業

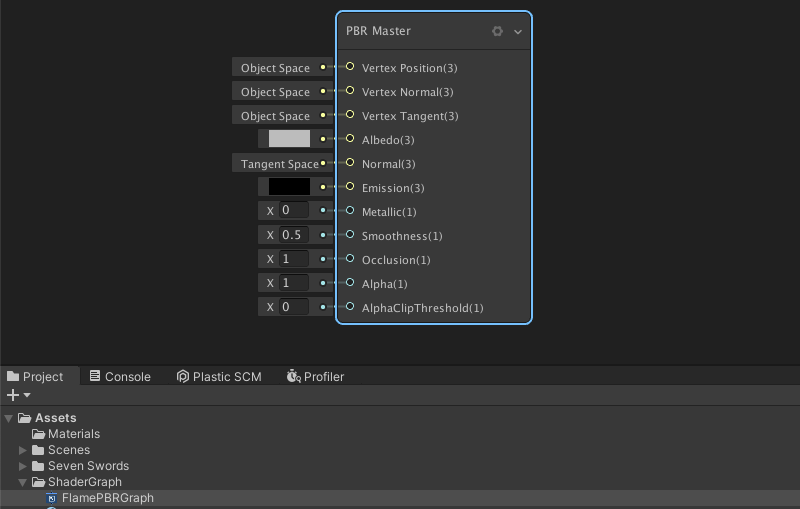

在Project面板右鍵 --> Create --> Shader --> PBRGraph（我這里命名為“FlamePBRGraph”），然后雙擊打開編輯器面板：
-
讓噪音動起來

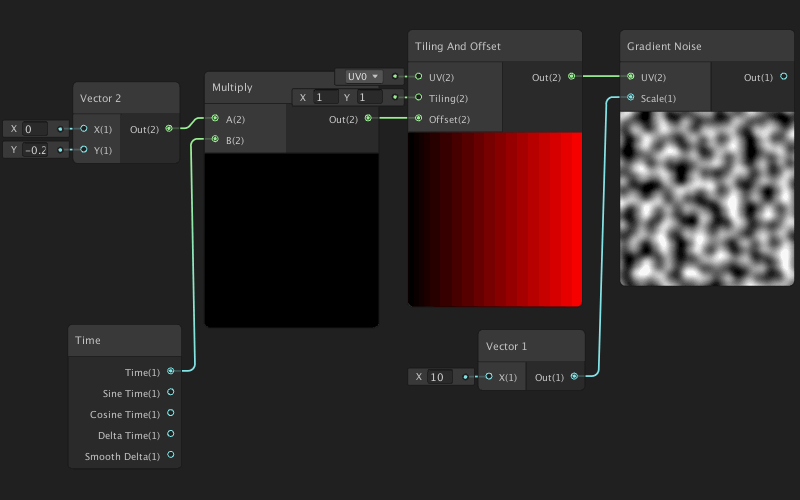

編輯區域空白處“右鍵” --> Create Note 創建Time時間節點，Vector2節點控制偏移(設定Y值為-0.2)，Tiling And Offset鋪滿和偏移節點和Gradient Noise漸變噪聲節點，Vector1節點控制噪音大小(設定X值為10)，連接如下：

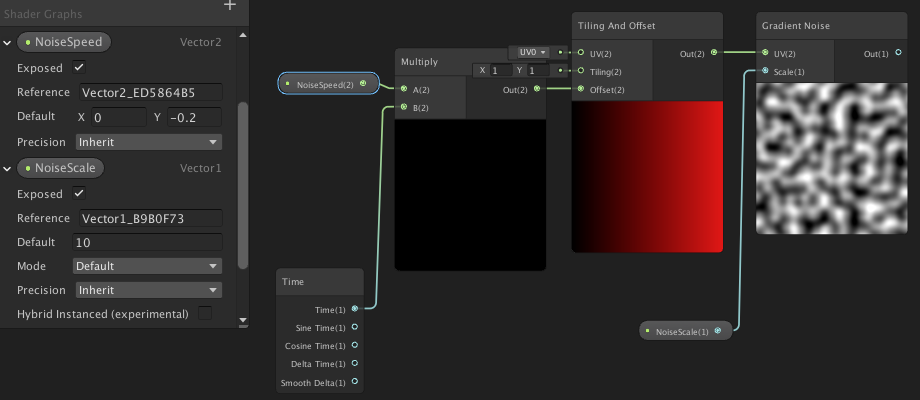

將Vector2和Vector1設定為公開屬性（選中節點右鍵選擇“Convert To Property”）分別命名為"NoiseSpeed"和”NoiseScale“并將其默認值設定為-0.2和10，結果如下：
-
讓細胞動起來

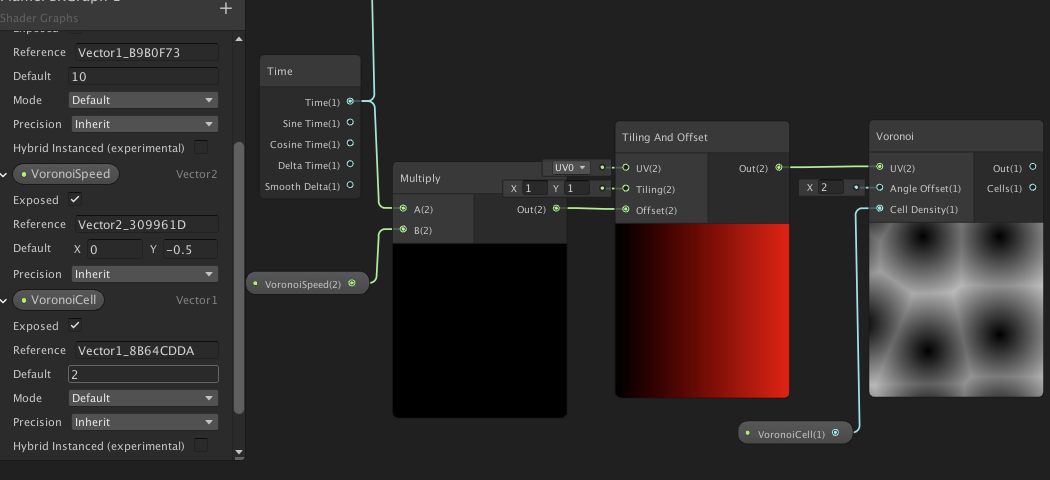

創建Vector2節點控制偏移(將其設定公開命名為“VoronoiSpeed”，y值調整為-0.5)，創建Tiling And Offset鋪滿和偏移節點和Voronoi泰森多邊形節點，Vector1節點控制細胞密度大小(將其設定公開命名為“VoronoiCell”，默認值為2)，連接如下：
這樣我們就得到了兩種形式的向上移動的影像了 -
控制“火勢”強弱

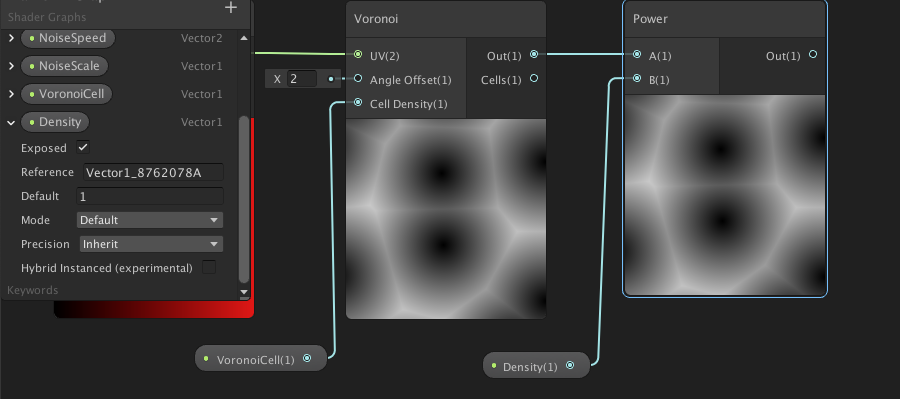

創建Power乘方節點(控制Voronoi邊緣強度)和Vector1節點用于控制冪指數（將其設定公開，命名為“Density”，默認值為1）將Vector1和Voronoi連接到Power輸入，如下圖：
-
效果疊加

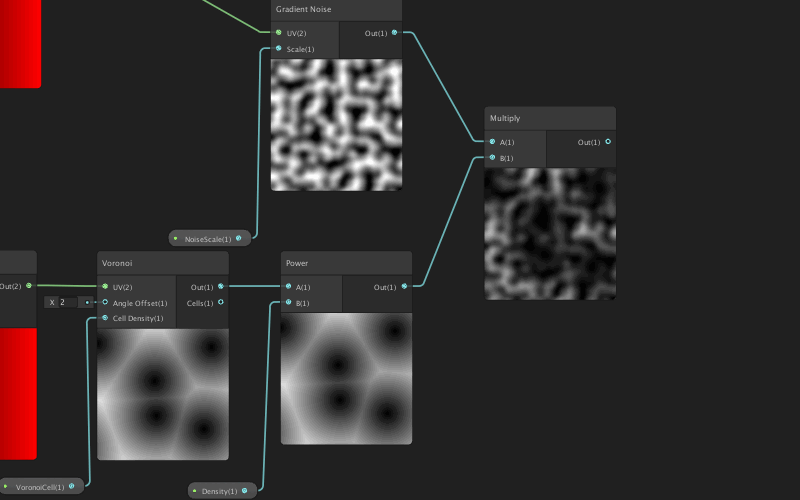

創建Multiply乘法節點，將Gradient Noise節點和計算后的Power節點輸出組合起來，效果如下：
-
加貼圖加顏色

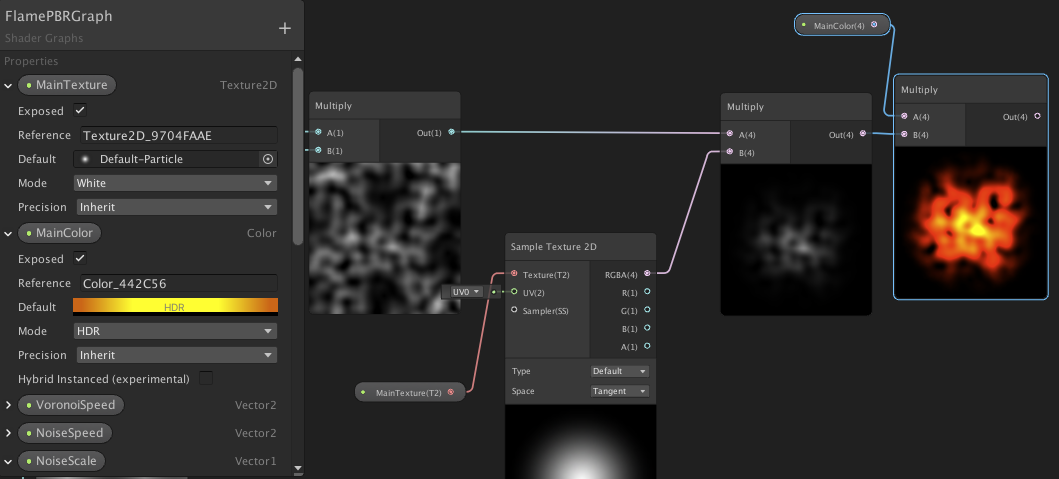

創建兩個Multiply乘法節點一個用于合并貼圖一個用于合并顏色，加貼圖就需要創建Texture 2D Asset（設定為公開屬性，命名為”MainTexture“，賦值默認工程中圖）和Sample Texture節點，加顏色就創建Color顏色節點（設定為公開屬性，命名為”MainColor“，設定為HDR模式，任意賦值），將其連接如下：
-
最后一步

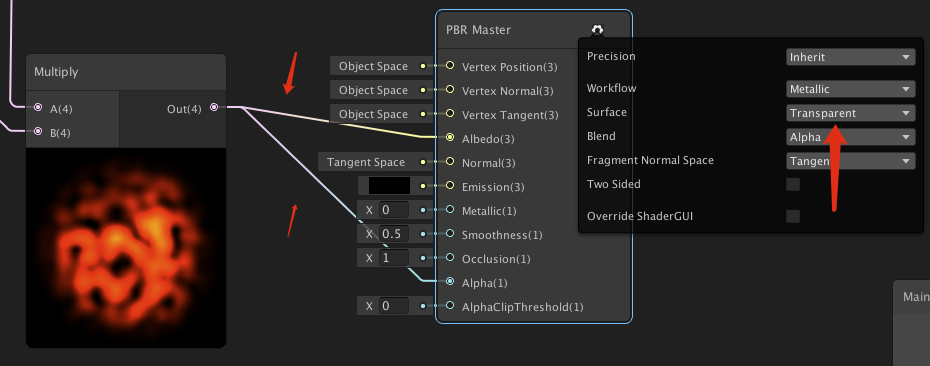

將經過計算的Multiply乘法節點輸出連接到主節點的’Albedo’和’Alpha’上，最后點擊主節點的“設定”按鈕，將“Surface”屬性設定為“Transparent”，如下圖：
記得點擊左上角的"Save Asset"保存一下哦~
四，使用示例
-
創建材質球并使用剛制作的Shader

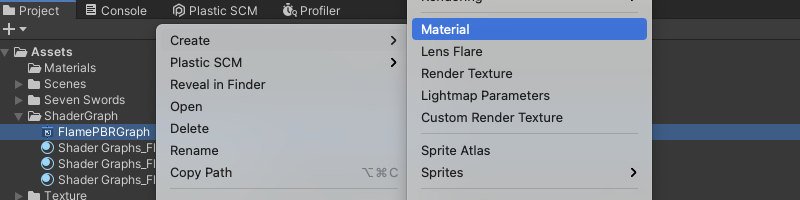

這里提供一個快捷創建材質球的方法，滑鼠選中我們保存的“FlamePBRGraph”檔案，然后右鍵創建材質球，這樣我們創建出來的材質球，就自動使用這個Shader了，
-

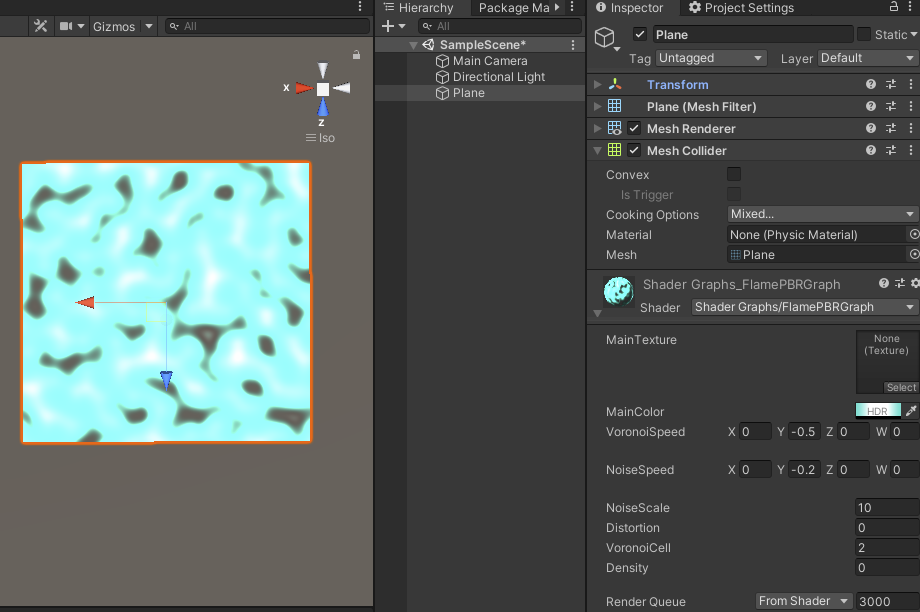

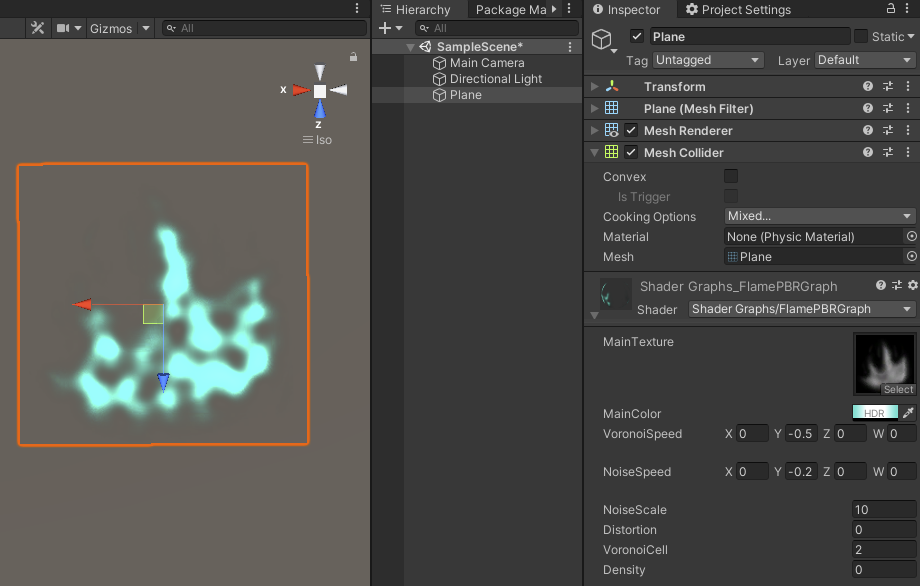

在“Hierarchy”面板創建Plane，并將剛剛創建的材質球賦值給它，得到結果如下：
-
若需要多個不同顏色或者不同形狀的火焰效果，復制材質球修改公開顏色或貼圖屬性即可：

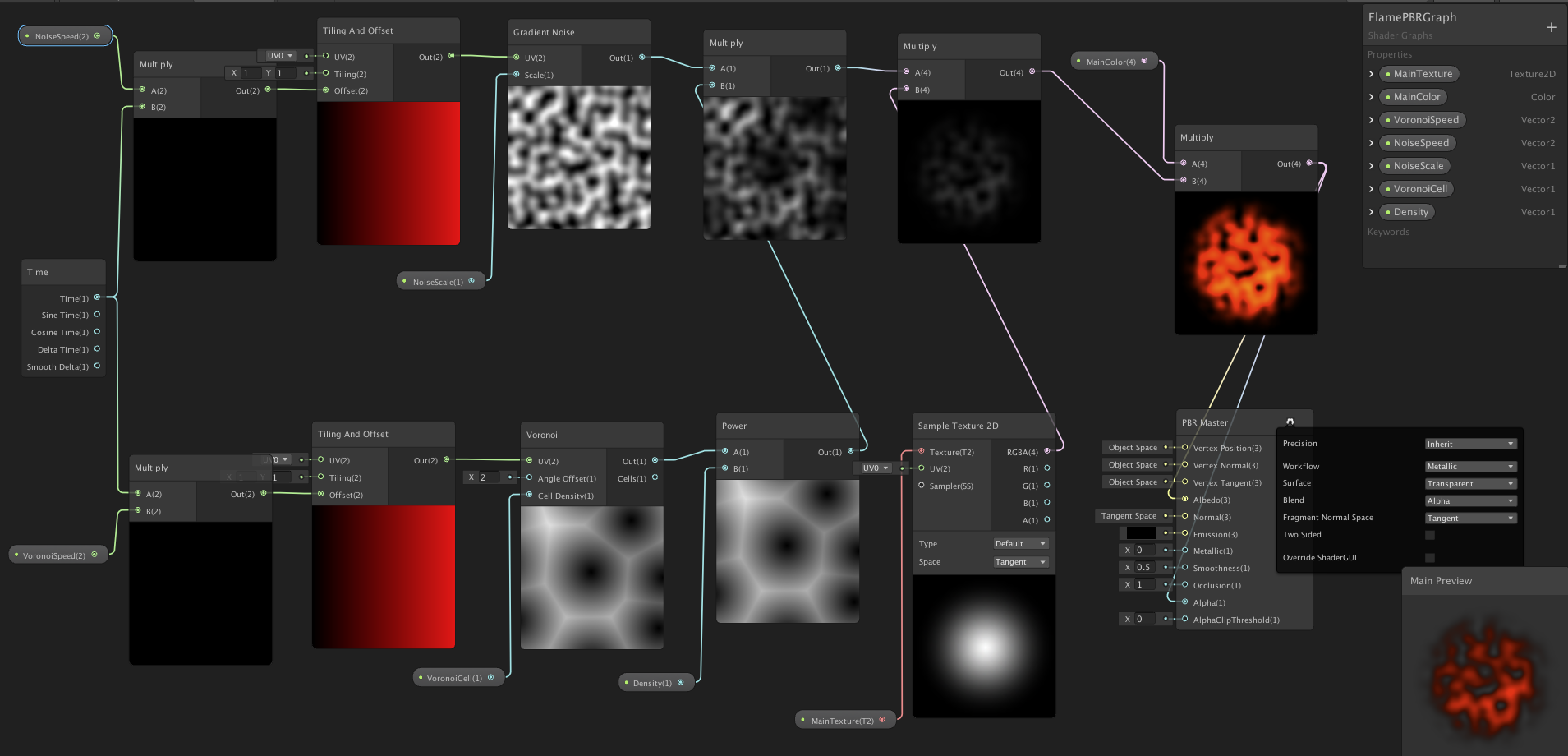

五，完整圖示
開篇效果用到的兩張貼圖：
