Shader+UGUI仿制Unity拾色器

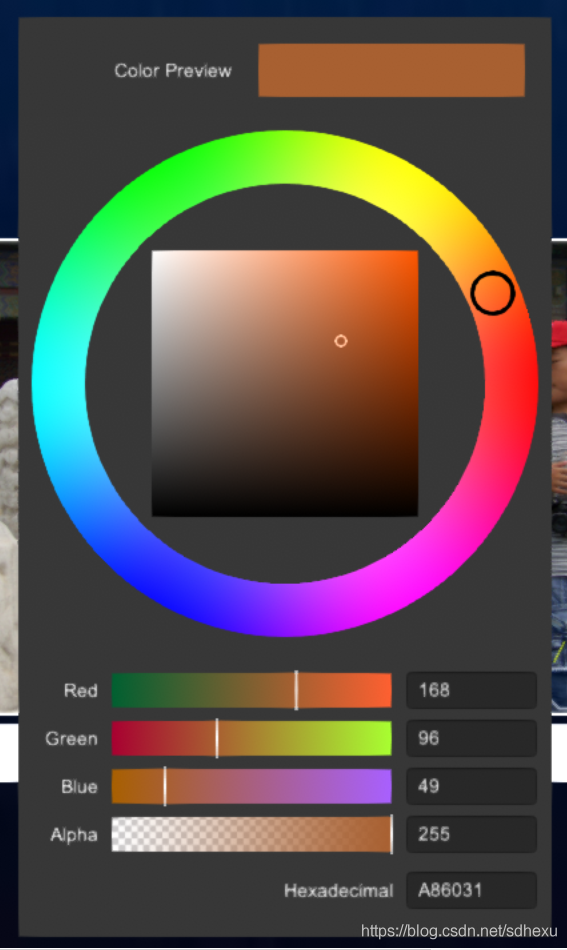

先上視頻

原理介紹

• Shader 著色
  組件共使用了3個自定義Shader，對應了拾色器的不同組成部分，分別是：

1. 選色調的色環Shader
   其實很簡單，首先根據UV圖生成色調圖，然后用一個環來lerp一下，然后在目標位置生成一個小圈圈，

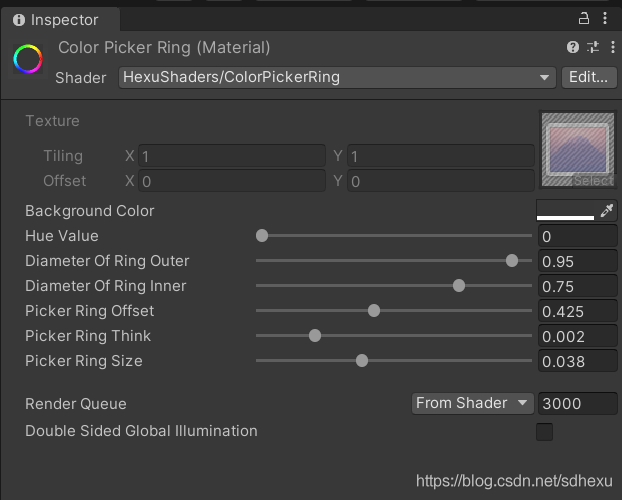

   如上圖所示，暴露很多引數供C#調整，有背景顏色、大圈圈大小、小圈圈的偏移、大小粗細等等，其中最重要的是Hue，這是就是色調了，，當我們選取了環上的顏色時，就要動態去設定該值，這樣shader就能在正確的位置生成小圈圈，關鍵的代碼如下：

float3 frag(v2f i) : SV_Target
{
	float2 uv = i.uv.xy;
	float2 toCenter = float2(0.5, 0.5) - uv;
	float angle = atan2(toCenter.y, toCenter.x);
	float radius = length(toCenter) * 2;
	float3 col = hsb2rgb(float3((angle / UNITY_TWO_PI) + 0.5, radius, 1.0));

	float ring = step(_RingInner, radius);
	ring = ring * ( 1 - step(_RingOuter, radius));
	col = lerp(_BackgroundColor,col, ring);

	float ang = -_Hue * UNITY_TWO_PI - UNITY_PI * 0.5;
	float2 pos = _PickerRingOffet * (float2(sin(ang), cos(ang)));

	float huering = _PickerRingThink / abs(length(toCenter - pos) - _PickerRingSize);
	col = lerp(col, float3(0, 0, 0), step(0.5, huering) * ring );

	return col;
}

2. 選具體顏色的矩形Shader
   矩形shader更簡單了，直接用uv來生成矩形的色圖，

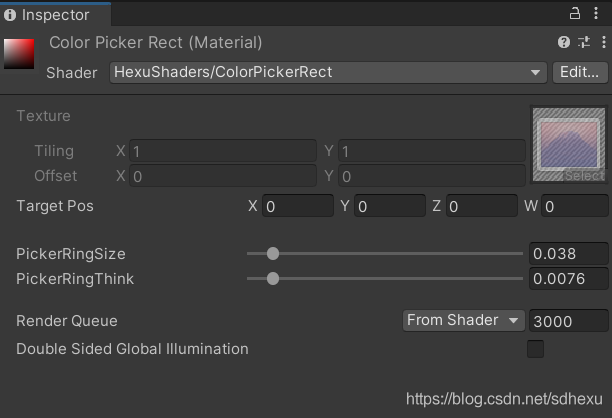

   最重要的引數是TargetPos，xy分量用來表示小圈圈的位置，z分量用來表示色調（意義同環形shader），
   矩形的shader非常簡單，5行代碼搞定（不算return，，）：

float3 frag(v2f i) : SV_Target
{
	float3 col = hsb2rgb(float3(_TargetPos.z, i.uv.x, i.uv.y));

	float2 st = i.uv.xy * 2.0 - 1.0;
	float rmpring = _PickerRingThink / abs(length(st - _TargetPos.xy) - _PickerRingSize);
	float3 rmprc = lerp(float3(0,0,0), float3(0.5,0.5,0.5), step( 1, rmpring));
	col += rmprc;

	return col;
}

4. 選RGBA分量的Slider的Shader
   當我們在環里選了色調，或者在矩形里選了具體的顏色，那么RGB每個分量的顏色都會有變化，表示在當前顏色下，如果改變各自的分量，將得到什么顏色，

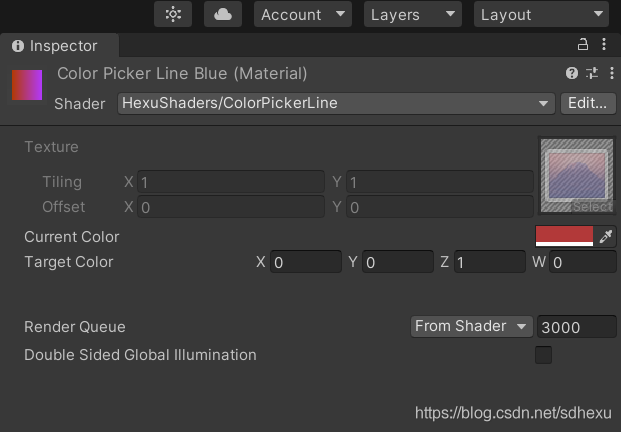

   這里保留兩個引數，一個是當前的顏色，另一個表示所屬的分量，比如（1，0，0）表示紅色，（0，1，0）表示綠色，（0，0，1）表示藍色，w分量沒有用到，
   代碼就更簡單了（4行）：

float3 frag(v2f i) : SV_Target
{
	float3 col;
	col.r = lerp( _CurrColor.r, i.uv.x, _TargetColor.x );
	col.g = lerp( _CurrColor.g, i.uv.x, _TargetColor.y );
	col.b = lerp( _CurrColor.b, i.uv.x, _TargetColor.z );
	return col;
}

• C#代碼

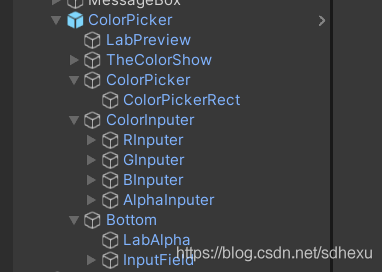

  先用UGUI擺好拾色器，做成預制體：

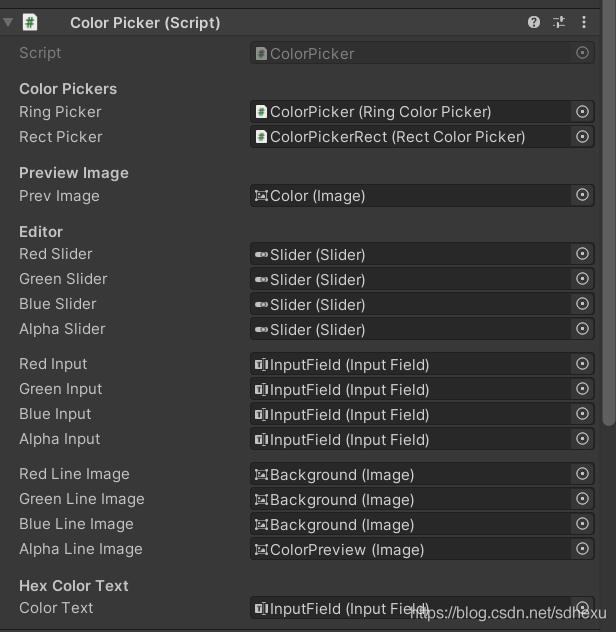

  然后寫封裝一下代碼：

  基本上就是各種組件的拖動而已，
  封裝好之后，可以通過OnColorChanged事件來獲得當顏色被改變時的通知，也可以使用ColorValue變數來直接獲取顏色，當然，也可以通過對這個變數的賦值，來讓拾色器各個控制元件進行相應的更新，比如對這個變數賦值紅色，那么環形拾色器、矩形拾色器還有各個分量的slider都會自動進行計算更新到紅色的指示，
  實際上C#代碼沒什么高深復雜的邏輯，只不過就是對這種控制元件的OnValueChanged事件進行監聽，然后將各自的變化更新組件，

最核心的代碼也許只有這些，感覺其余的都沒啥必要貼，，太簡單了，，

private void UpdateValueToUI( UpdateMode mode )
{
	prevImage.color = m_theColor;

	if ((mode & UpdateMode.UPDATE_PICKER) != 0)
	{
		rectPicker.SetColor(m_theColor, false);
		ringPicker.SetHue(rectPicker.Hue, false);
	}

	if ((mode & UpdateMode.UPDATE_SLIDER) != 0)
	{
		redSlider.SetValueWithoutNotify(m_theColor.r);
		greenSlider.SetValueWithoutNotify(m_theColor.g);
		blueSlider.SetValueWithoutNotify(m_theColor.b);
		alphaSlider.SetValueWithoutNotify(m_theColor.a);
	}

	redLineImage.material.SetColor(currColorId, m_theColor);
	greenLineImage.material.SetColor(currColorId, m_theColor);
	blueLineImage.material.SetColor(currColorId, m_theColor);
	alphaLineImage.color = m_theColor;

	if ((mode & UpdateMode.UPDATE_TEXT) != 0)
	{
		redInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.r * 255f).ToString("0"));
		greenInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.g * 255f).ToString("0"));
		blueInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.b * 255f).ToString("0"));
		alphaInput.SetTextWithoutNotify(Mathf.RoundToInt(m_theColor.a * 255f).ToString("0"));
	}

	if(( mode & UpdateMode.UPDATE_VALTXT ) != 0 )
		colorText.SetTextWithoutNotify(ColorUtility.ToHtmlStringRGB(m_theColor));
}

工程下載鏈接

https://download.csdn.net/download/sdhexu/20463995

或猛擊此處下載
