之前在 Docker篇（五）：容器之間該如何通訊？中，講到了運行多個容器時的網路通信方式，但那些容器都是運行在同一臺物理機的

在實際專案中，我們往往需要部署多套軟體，比如組件需要使用集群化部署，或者一個專案程式本身就依賴了很多組件，為了存盤與運行效率等方面，往往需要跨主機部署，那么，該如何實作跨主機容器之間的網路通訊呢？

哎，你想到的，Docker 也想到啦，或者說本來就存在著一種通用的方案吧

一、理論：Docker 如何實作跨主機網路？

1、認識 Docker Overlay

Overlay 網路是為特定目的在物理（底層）網路之上創建的邏輯網路，Docker 可以創建容器之間的 Overlay 網路，從而實作跨主機的容器之間的溝通

也就是說，只要幾臺物理機之間本身是可以通信的，那么只要在這些機器上建立好一個 Overlay 網路把需要相互通訊的容器，直接部署在這個網路之上，最終的效果就類似于將這些容器部署在同一臺物理機一樣，進行任意通信啦

比如說我們需要實作一個 Elasticsearch 集群，那么我們只需要把各個節點部署在預先創建好的一個 Overlay 網路上就可以實作通信啦

2、稍微具體一點

你可能還會有疑惑，為什么 Overlay 網路就可以實作多臺物理機之間的網路互通呢？實際上它是在 Docker 集群節點間的加入了一層虛擬網路，它有獨立的虛擬網段，Docker 容器發送的請求，會先發送到虛擬子網，再由虛擬子網包裝為宿主機的真實網址進行發送

3、Swarm 是什么？

而今天要介紹的 Docker Swarm，則是 Docker Overlay 網路的一種簡易實作方式，它是 Docker 開發的容器集群管理工具， 與 Docker API 兼容性很好

并且 Linux 中安裝了 Docker,也默認會安裝 Swarm，因此，在這里，我們采用 Swarm 實作 集群間的網路通信

接下來，讓我們通過實戰真正了解一下使用Docker Swarm 如何實作Docker 容器的跨主機通信吧

二、實戰一：實作集群之間的通信

還是拿那個老例子來講一下

在文章Docker篇（五）：容器之間該如何通訊？中，我們分別將 Spring Boot 后端程式 druid_demo 和 mariadb 分別運行在不同容器中，成功實作了他們之間的通訊

那么，接下來，我們將他們分別部署在兩臺機器上

機器配置如下：

說明：使用 Swarm 建立跨主機的網路，實際上總共分為如下幾步：

1. 在 manager 創建一個 Swarm 集群

2. 將其他集群分別加進來

3. 在 manager 創建一個 Overlay 網路

4. 啟動各個容器時，指定這個 Overlay 網路

具體，往下看

1、在 manager 節點創建 Swarm 集群

執行命令：

docker swarm init --advertise-addr=10.10.10.100

效果如下：

docker swarm init --advertise-addr=10.10.10.100

[root@localhost ~]# docker swarm init --advertise-addr=10.10.10.100
Swarm initialized: current node (maw28ll7mlxuwp47z5c5vo2v1) is now a manager.


To add a worker to this swarm, run the following command:

docker swarm join --token SWMTKN-1-2bdwwlo8xvdskil05itg66l63dpi931oqnt5gvehlnf1it1auo-2uvypbiu0hpcn1e06hrhctbe8 10.10.10.100:2377

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

顯示了 worker節點加入到該集群的命令，只需要執行

docker swarm join --token SWMTKN-1-2bdwwlo8xvdskil05itg66l63dpi931oqnt5gvehlnf1it1auo-2uvypbiu0hpcn1e06hrhctbe8 10.10.10.100:2377

即可

2、在 worker 節點上執行命令，將自己加入集群

docker swarm join --token SWMTKN-1-2bdwwlo8xvdskil05itg66l63dpi931oqnt5gvehlnf1it1auo-2uvypbiu0hpcn1e06hrhctbe8 10.10.10.100:2377


3、在 manager 節點，查看當前網路集群的節點情況

執行 docker node ls


4、在 manager 節點，創建 overlay 網路

docker network create -d overlay  --attachable  demo

說明：

--attachable 宣告當前創建的網路為：其他節點可以訪問的網路

5、在 worker 節點的網路串列，是否多了這個網路

docker network ls

說明：正常情況，執行完第4步之后，這里就會在原來的基礎上多一個 demo 網路

6、在 worker 節點啟動 mariadb 容器，指定該 overlay 網路

sudo docker run -itd  -v /usr/local/mysqldata:/var/lib/mysql -h mariadb --name=mariadb --net=demo --privileged=true mariadb:latest /sbin/init

說明：--net=demo ：指定該集群間的網路（overlay ）：demo

7、在 manager 節點，啟動 durid_demo 程式

接下來，在 manager 節點，啟動 Spring Boot 后端程式 druid_demo 的容器，并指定 demo 網路

docker run -it  -p 8888:8080
-h druid_demo
--name druid_demo
--net=demo
--privileged=true druid_demo:0.0.1-SNAPSHOT /sbin/init

此時，請求介面，驗證網路是否互通


介面正常回傳，說明我們已經實作了 druid_demo 應用程式容器與 mariadb 容器之間的通訊

8、退出集群

執行 docker swarm leave，即可實作各節點退出集群網路的操作

那么，現在你知道 Docker 實作跨主機通訊的步驟了

接下來，趁熱打鐵，我們再一起來進行 Elasticsearch (后續簡稱為 ES)集群搭建，真正實踐一番

注意：

如果你之前沒怎么使用過 ES ，也沒有關系，我會推出相應的文章來介紹它，在這里，你只需要掌握 Docker 在多臺機器部署專案的方式以及實作跨主機通信的思想，我們的目的就達到啦

三、實戰二：Elasticsearch集群搭建

在進入集群搭建之前，我們先來看看如何啟動一個單機 ES

1、單機方式

docker run -itd --name elastic -v /usr/local/es/data:/var/lib/elasticsearch -v /usr/local/es/logs:/var/log/elasticsearch -p 9200:9200 -p 9300:9300 -e "discovery.type=single-node" --restart=always elasticsearch:v7.9.1

說明：

1）-v :指定掛載目錄（分別將 ES 的資料目錄和日志目錄映射到宿主機上，這樣即使容器掛掉了再重啟，日志也不會丟失）

其中，在容器目錄的 /etc/elasticsearch/elasticsearch.yml 中分別配置了 path.data 和 path.logs ，分別為

/var/lib/elasticsearch

/usr/local/es/logs

2）-p:指定映射埠（將容器中的埠映射到了宿主機上）

3）-e:指定配置（指定es當前是以單個節點的方式啟動）

4）--restart=alway:總是會自動重啟

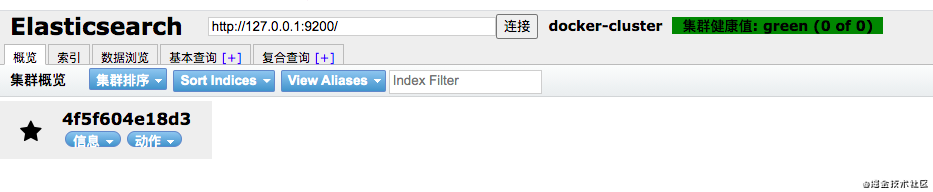

啟動之后，登錄 Es-Head ，發現可以連接上，那么表示啟動成功


單機模式很簡單，只要分別配置好掛載目錄path.data 和 path.logs ，指定為單機模式啟動就好了

集群模式相應的也不復雜，配置與單機模式基本一致，除了需要部署多臺臺物理機以外，再注意一下各節點之間的相互關聯方式就好了，而這相互關聯方式，則包括：網路的互通 和 確定集群的節點成員

2、集群方式

我們來搭建一個集群模式為 1 master + 3 data 節點，機器分配為：

1）配置集群網路 demo

對，就是參考第一步，為三臺機器配置集群網路

其中，網路節點角色如下：

2）分別修改各節點的組態檔 elasticsearch.yml

a. elastic-master

vi /usr/local/es/config/elastic-master/elasticsearch.yml

# ======================== Elasticsearch Configuration =========================
#
# NOTE: Elasticsearch comes with reasonable defaults for most settings.
# Before you set out to tweak and tune the configuration, make sure you
# understand what are you trying to accomplish and the consequences.
#
# The primary way of configuring a node is via this file. This template lists
# the most important settings you may want to configure for a production cluster.
#
# Please consult the documentation for further information on configuration options:
# https://www.elastic.co/guide/en/elasticsearch/reference/index.html
#
# ---------------------------------- Cluster -----------------------------------
#
# Use a descriptive name for your cluster:
#
cluster.name: my-application
#
# ------------------------------------ Node ------------------------------------
#
# Use a descriptive name for the node:
#
node.name: elastic-master
node.master: true
node.data: fasle
#
# Add custom attributes to the node:
#
#node.attr.rack: r1
#
# ----------------------------------- Paths ------------------------------------
#
# Path to directory where to store the data (separate multiple locations by comma):
#
path.data: /var/lib/elasticsearch
#
# Path to log files:
#
path.logs: /var/log/elasticsearch
#
# ----------------------------------- Memory -----------------------------------
#
# Lock the memory on startup:
#
#bootstrap.memory_lock: true
#
# Make sure that the heap size is set to about half the memory available
# on the system and that the owner of the process is allowed to use this
# limit.
#
# Elasticsearch performs poorly when the system is swapping the memory.
#
# ---------------------------------- Network -----------------------------------
#
# Set the bind address to a specific IP (IPv4 or IPv6):
#
network.host: 0.0.0.0
#
# Set a custom port for HTTP:
#
#http.port: 9200
#
# For more information, consult the network module documentation.
#
# --------------------------------- Discovery ----------------------------------
#
# Pass an initial list of hosts to perform discovery when this node is started:
# The default list of hosts is ["127.0.0.1", "[::1]"]
#
discovery.seed_hosts: ["elastic-master", "elastic-data01","elastic-data02","elastic-data03"]
#
# Bootstrap the cluster using an initial set of master-eligible nodes:
#
cluster.initial_master_nodes: ["elastic-master"]
#
# For more information, consult the discovery and cluster formation module documentation.
#
# ---------------------------------- Gateway -----------------------------------
#
# Block initial recovery after a full cluster restart until N nodes are started:
#
#gateway.recover_after_nodes: 3
#
# For more information, consult the gateway module documentation.
#
# ---------------------------------- Various -----------------------------------
#
# Require explicit names when deleting indices:
#
#action.destructive_requi
http.cors.enabled: true
http.cors.allow-origin: "*"

說明：

• cluster.name: my-application #集群名稱，各個節點保持一致即可

• node.name: elastic-master #節點名稱，各個節點必須獨一無二

• node.master: demo #是master節點

• node.data: demo #不是data節點

• path.data: /var/lib/elasticsearch #data存盤目錄（無特殊需求，直接使用默認的即可）

• path.logs: /var/log/elasticsearch #日志存盤目錄（無特殊需求，直接使用默認的即可）

• discovery.seed_hosts: ["elastic-master", "elastic-data01","elastic-data02","elastic-data03"]

#可發現的節點（配置四個節點的主機名稱或者ip即可，docker部署，建議直接配置主機名稱）

• cluster.initial_master_nodes: ["elastic-master"] #初始化集群節點，直接配置master節點的主機名即可

b.elastic-data01

vi /usr/local/es/config/elastic-data01/elasticsearch.yml

# ======================== Elasticsearch Configuration =========================
#
# NOTE: Elasticsearch comes with reasonable defaults for most settings.
# Before you set out to tweak and tune the configuration, make sure you
# understand what are you trying to accomplish and the consequences.
#
# The primary way of configuring a node is via this file. This template lists
# the most important settings you may want to configure for a production cluster.
#
# Please consult the documentation for further information on configuration options:
# https://www.elastic.co/guide/en/elasticsearch/reference/index.html
#
# ---------------------------------- Cluster -----------------------------------
#
# Use a descriptive name for your cluster:
#
cluster.name: my-application
#
# ------------------------------------ Node ------------------------------------
#
# Use a descriptive name for the node:
#
node.name: elastic-data01
node.master: false
node.data: true
#
# Add custom attributes to the node:
#
#node.attr.rack: r1
#
# ----------------------------------- Paths ------------------------------------
#
# Path to directory where to store the data (separate multiple locations by comma):
#
path.data: /var/lib/elasticsearch
#
# Path to log files:
#
path.logs: /var/log/elasticsearch
#
# ----------------------------------- Memory -----------------------------------
#
# Lock the memory on startup:
#
#bootstrap.memory_lock: true
#
# Make sure that the heap size is set to about half the memory available
# on the system and that the owner of the process is allowed to use this
# limit.
#
# Elasticsearch performs poorly when the system is swapping the memory.
#
# ---------------------------------- Network -----------------------------------
#
# Set the bind address to a specific IP (IPv4 or IPv6):
#
network.host: 0.0.0.0
#
# Set a custom port for HTTP:
#
#http.port: 9200
#
# For more information, consult the network module documentation.
#
# --------------------------------- Discovery ----------------------------------
#
# Pass an initial list of hosts to perform discovery when this node is started:
# The default list of hosts is ["127.0.0.1", "[::1]"]
#
discovery.seed_hosts: ["elastic-master", "elastic-data01","elastic-data02","elastic-data03"]
#
# Bootstrap the cluster using an initial set of master-eligible nodes:
#
cluster.initial_master_nodes: ["elastic-master"]
#
# For more information, consult the discovery and cluster formation module documentation.
#
# ---------------------------------- Gateway -----------------------------------
#
# Block initial recovery after a full cluster restart until N nodes are started:
#
#gateway.recover_after_nodes: 3
#
# For more information, consult the gateway module documentation.
#
# ---------------------------------- Various -----------------------------------
#
# Require explicit names when deleting indices:
#
#action.destructive_requi
http.cors.enabled: true
http.cors.allow-origin: "*"

說明：

a. elastic-data01 的組態檔，與 elastic-master 的組態檔中，只有以下三項內容不同，其余均相同

node.name: elastic-data01 #節點名稱，各個節點必須獨一無二

node.master: false #不是master節點

node.data: true #是data節點

b. elastic-data02、elastic-data03 的配置，與 elastic-data01 的配置，除了 node.name 的值不一致以外，其余均相同

3）啟動

分別在各個主機上，執行 docker 啟動命令，進行各個節點的啟動

docker run -itd --name elastic-master -h elastic-master --net=demo -v /usr/local/es/data:/var/lib/elasticsearch -v /usr/local/es/logs:/var/log/elasticsearch -v /usr/local/es/plugins:/usr/share/elasticsearch/plugins -v /usr/local/es/config/elastic-master/elasticsearch.yml:/etc/elasticsearch/elasticsearch.yml:ro -p 9200:9200 -p 9300:9300 -e cluster.initial_master_nodes=elastic-master --restart=always elasticsearch:v7.9.1 /sbin/init

docker run -itd --name elastic-data01 -h elastic-data01 --net=demo -v /usr/local/es/data:/var/lib/elasticsearch -v /usr/local/es/logs:/var/log/elasticsearch -v /usr/local/es/plugins:/usr/share/elasticsearch/plugins -v /usr/local/es/config/elastic-data01/elasticsearch.yml:/etc/elasticsearch/elasticsearch.yml:ro -p 9200:9200 -p 9300:9300 -e cluster.initial_master_nodes=elastic-master --restart=always elasticsearch:v7.9.1 /sbin/init

docker run -itd --name elastic-data02 -h elastic-data02 --net=demo -v /usr/local/es/data:/var/lib/elasticsearch -v /usr/local/es/logs:/var/log/elasticsearch -v /usr/local/es/plugins:/usr/share/elasticsearch/plugins -v /usr/local/es/config/elastic-data02/elasticsearch.yml:/etc/elasticsearch/elasticsearch.yml:ro -p 9200:9200 -p 9300:9300 -e cluster.initial_master_nodes=elastic-master --restart=always elasticsearch:v7.9.1 /sbin/init

docker run -itd --name elastic-data03 -h elastic-data03 --net=demo -v /usr/local/es/data:/var/lib/elasticsearch -v /usr/local/es/logs:/var/log/elasticsearch -v /usr/local/es/plugins:/usr/share/elasticsearch/plugins -v /usr/local/es/config/elastic-data03/elasticsearch.yml:/etc/elasticsearch/elasticsearch.yml:ro -p 9200:9200 -p 9300:9300 -e cluster.initial_master_nodes=elastic-master --restart=always relasticsearch:v7.9.1 /sbin/init

4）驗證

請求地址：http://10.10.10.88:9200/_cat/nodes 查看節點串列


可以看到，集群中，如期展示了 4 個節點，其中 1 個 master 節點和 3 個 data 節點（帶 * 號的為 master 節點）

集群成功搭建完畢！可喜可賀！

5）專案中集成 ES 配置

經測驗，只需要配置一個 master 節點的地址即可

spring.elasticsearch.rest.uris=http://10.10.10.88:9200

注：這里只是說明了如何搭建一個 ES 集群，實作集群間網路通信的方式，后面會專門有文章，介紹 ES 的理論知識，與具體實戰知識，敬請期待

四、總結

好了，總得來說，Docker 是通過搭建 Overlay 網橋，然后把各個主機的容器都統一放在這個網橋上就實作了 Docker 容器的跨主機通訊

恭喜你又掌握了一個新技能，當然，如果想要真正掌握的話，也建議大家真正實戰一次，畢竟實戰與理解是不同階段，對于知識的掌握程度也是不同級別的哦
