定時器的介紹
定時器介紹： 51單片機的定時器屬于單片機的內部資源，其電路的連接和運轉均在單片機內部完成，
定時器作用：
1.用于計數系統，可實作軟體計時，或者使程式每隔一固定時間完成一項操作
2.替代長時間的Delay,提高CPU的運行效率和處理速度
STC89C52定時器資源
1.定時器個數三個（T0,T1,T2）,T0和T1與傳統的51單片機兼容，T2是此型號單片機增加的資源
注意：定時器的資源和單片機的型號是關聯在I起的，不同的型號可能會有不同的定時器個數和操作方式，但一般來說，T0和T1的操作方式是所有51單片機所共有的，
定時器框圖

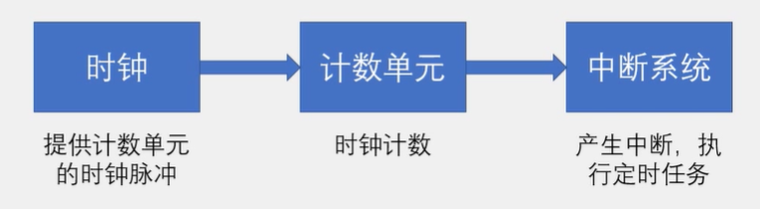

定時器在單片機內部就像一個小鬧鐘一樣，根據時鐘的輸出信號每隔“一秒”，計數單元的數值就加以，當計數單元數值增加到“設定的鬧鐘提醒時候”時，計數單元就會向中斷系統發出中斷申請，產生“響鈴提醒”，使得程式跳轉到中斷服務程式，
定時器作業模式
STC89C52的T0和T1均由四種作業模式
模式0:13位定時器/計數器
模式1:16位定時器/計數器（常用）
模式2：8位自動重裝載模式
模式3：兩個8位計數器

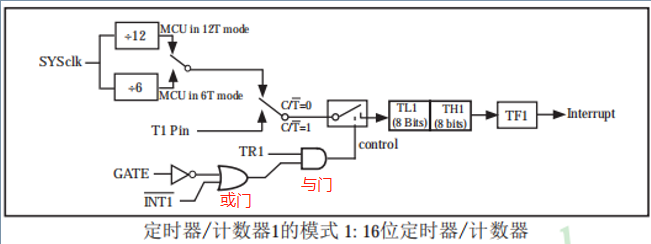

作業模式1框圖：
Sysclk : 系統時鐘，即晶振周期，本開發板上的晶振為12MHZ
C/T = 0 ->定時器， C/T =1 -> 計數器
有兩個開關，第一個開關是選擇12分頻還是6分頻，第二個開關向上就是定時器的模式(Sysclk)，向下就是計數器的模式(T1 Pin)
選擇12分頻：12MHz除12為1MHz，也就是說一秒=1000000次機器周期 相當于1us計數一次
51單片機定時器初值的計算

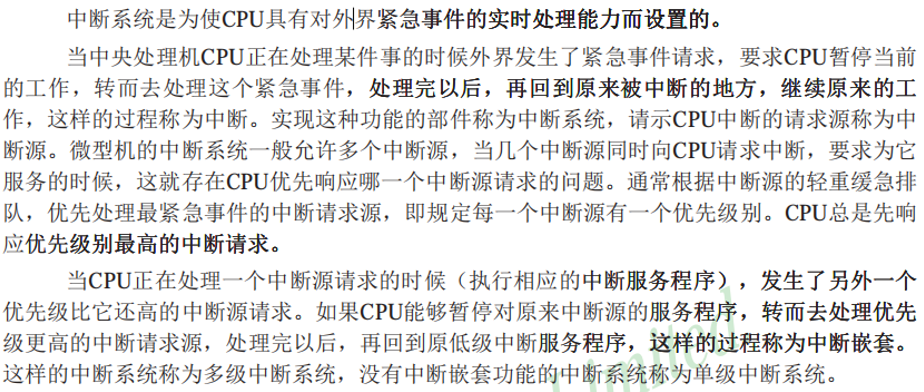

中斷系統

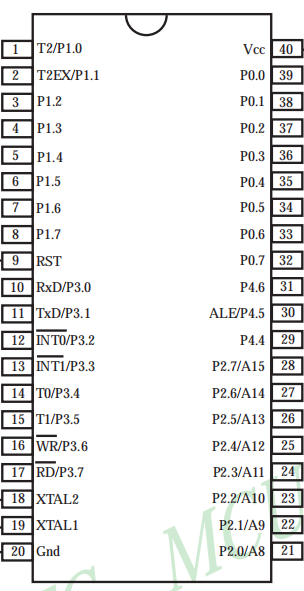

單片機引腳圖

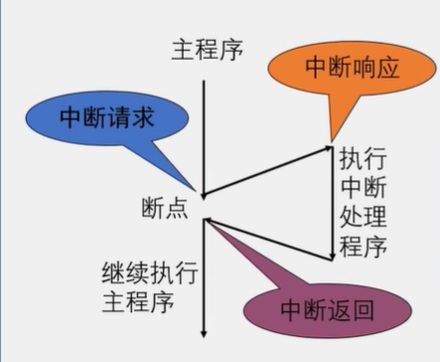

中斷服務流程
中斷資源
1.中斷源個數： 8個（外部中斷0，定時器0中斷，外部中斷1，定時器1中斷，串口中斷，外部中斷2，外部中斷3）
2.優先級個數： 4個

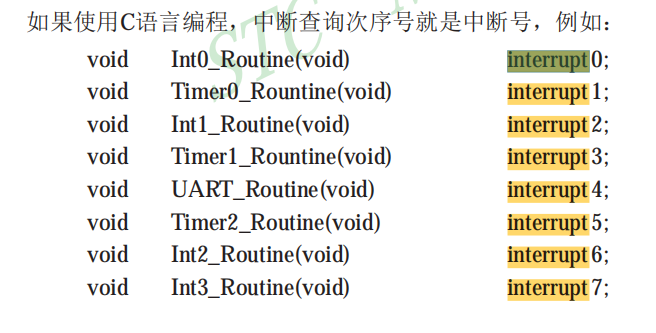

3.中斷號：
注意： 中斷的資源和單片機的型號是關聯在一起的，不同的型號可能會有不同的中斷資源，例如中斷源個數不同，中斷優先級個數不同等等，

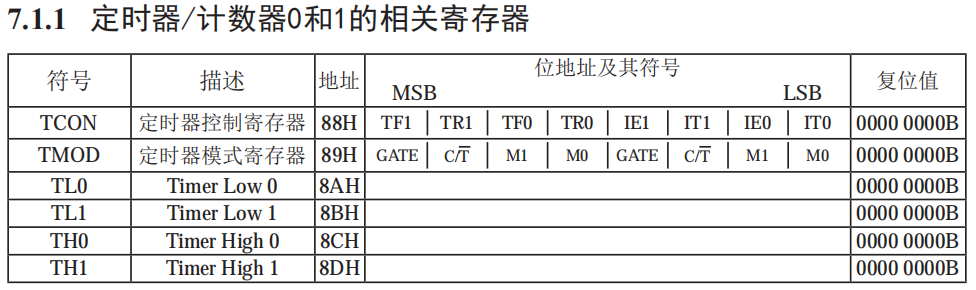

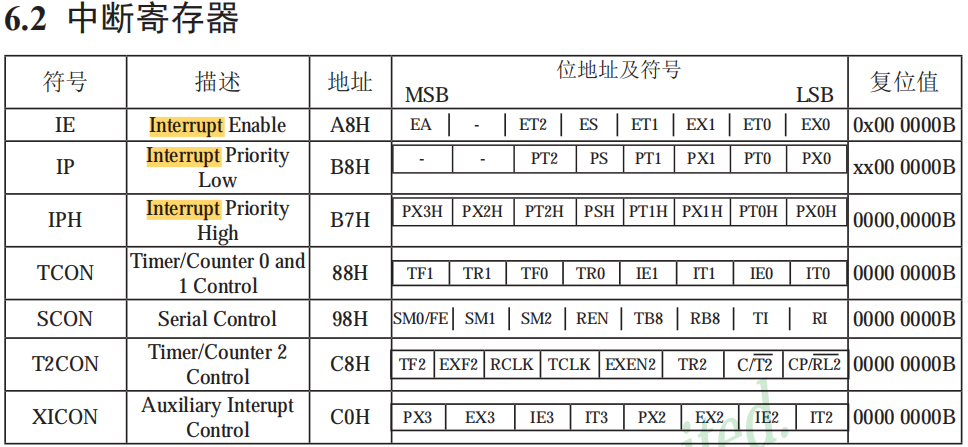

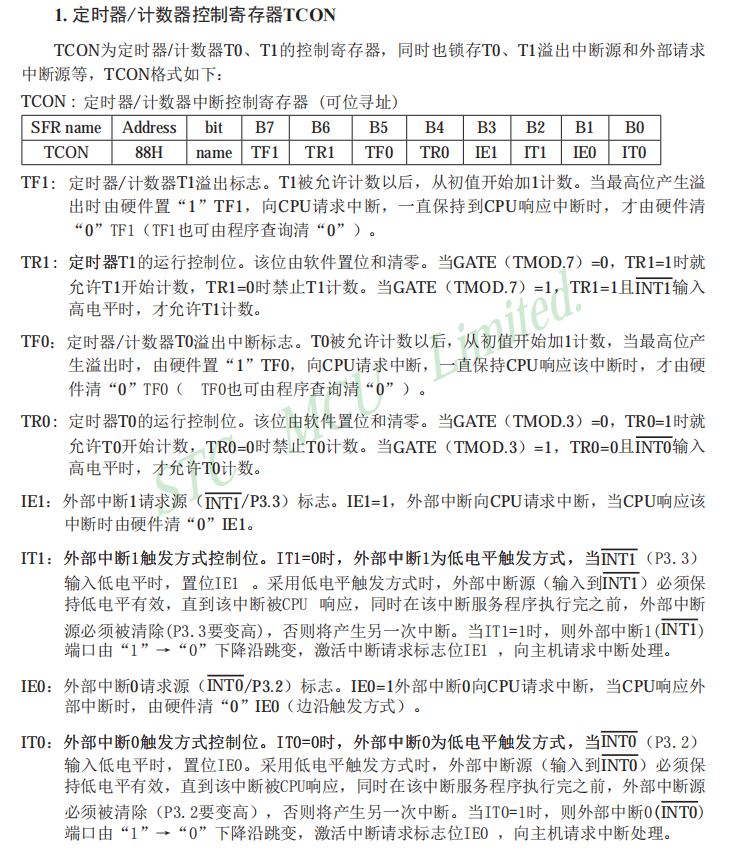

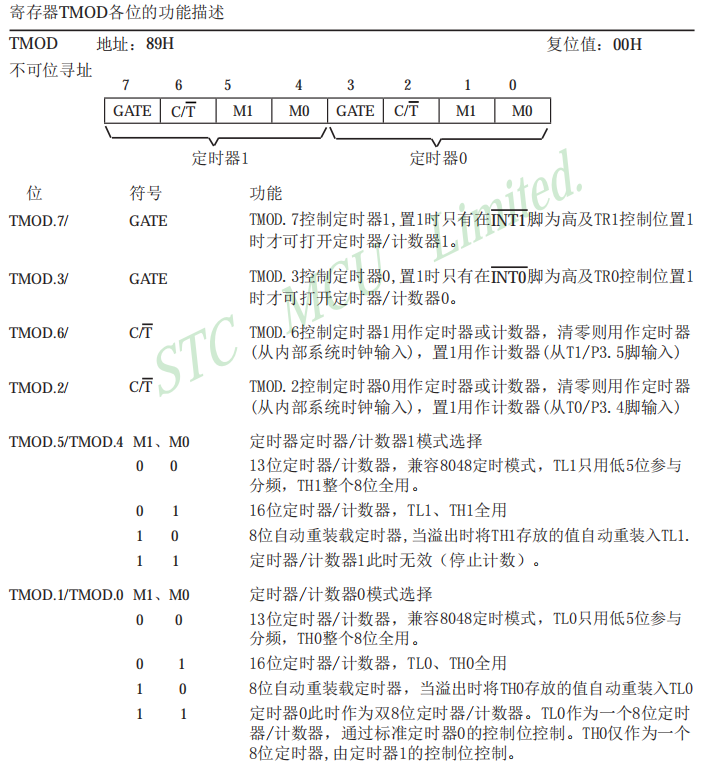

定時器相關暫存器
1.暫存器是連接軟硬體的媒介
2.在單片機中暫存器就是一段特殊的RAM存盤器，一方面，暫存器可以存盤和讀取資料，另一方面，每一個暫存器背后都連接了一根導線，控制著電路的連接方式，
3.暫存器相當于一個復雜機器的”操作按鈕”
可位尋址和不可謂尋址的區別：
可位尋址：可以單獨配置暫存器中的一位
不可位尋址：想要配置其中一位，必須配置整個暫存器
代碼
將震動傳感器接到P3.4(T0)
main.c
#include <REGX52.h>
#include <INTRINS.H>
/*?ìμ??÷μ?*/
sbit LED = P2^1;
unsigned int T0Count=0;
void Timer0_Init(void)
{
TMOD = 0x01; //?????¨ê±?÷?￡ê?1￡?0000 0001
TF0 = 0; //1?±??D??ò?3?±ê????￡?·à?12úéú?D??
TR0 = 1; //?a???¨ê±?÷0
TH0 = 64535/256; //ày￡o123/100 = 1 ?¨ê±?÷16??￡?TH0oíTL0°???×é3éμ?16??
TL0 = 64535%256; //ày￡o123%100 = 23;16??×?′ó??êy65535￡???ê±ò???1us￡?Dèòa1ms?í??3?1000us
ET0 = 1; //′ò?a?¨ê±?÷0?D??
EA = 1; //′ò?a×ü?D??
PT0 = 1; //?D??ó??è??
}
/**
*1|?ü￡o?óê±500ms
*2?êy￡ovoid
*·μ???μ￡ovoid
*/
void Delay500ms(void) //@11.0592MHz
{
unsigned char i, j, k;
_nop_();
_nop_();
i = 22;
j = 3;
k = 227;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
int main()
{
Timer0_Init();
while(1)
{
}
}
/**
*1|?ü￡o?¨ê±?÷?D??·t??3ìDò
*2?êy￡ovoid
*·μ???μ￡ovoid
*/
void Timer0_Routine(void) interrupt 1
{
TH0 = 64535/256;//μúò?′?ê?64535￡??óμ?65535oó??D???êyê?′ó0?aê?
TL0 = 64535%256;
T0Count ++;
if(T0Count >= 1000)//1yò????ù?′DD?￡??è??D??ò?′?1ms￡?1s = 1000ms
{
LED = 0;
Delay500ms();
LED = 1;
Delay500ms();
}
}
