材料準備：

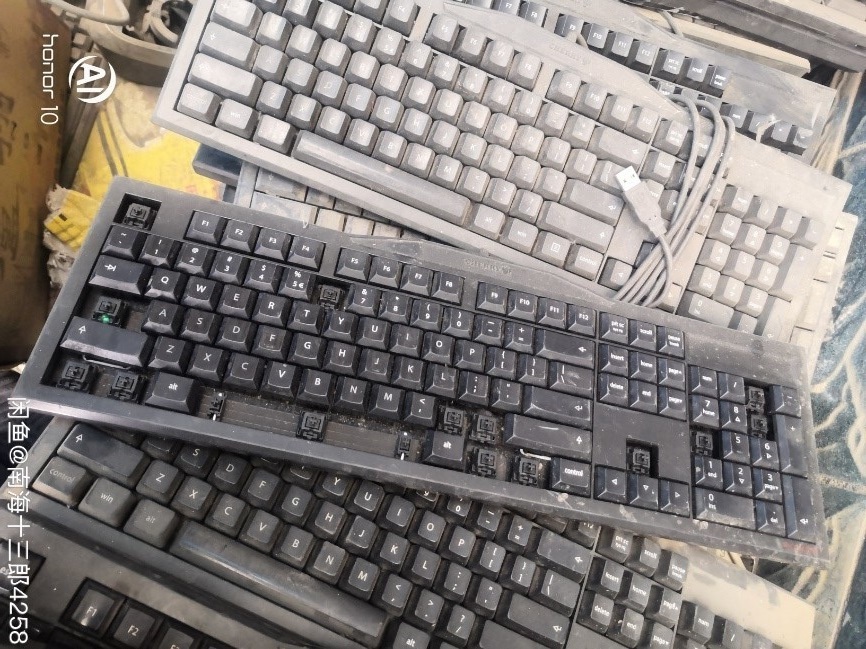

1.櫻桃3800剪線機械鍵盤(35元左右)。

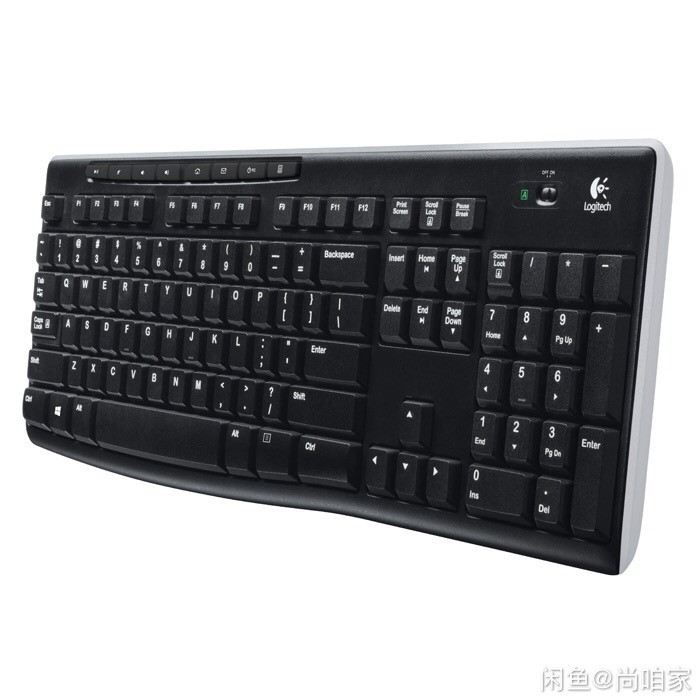

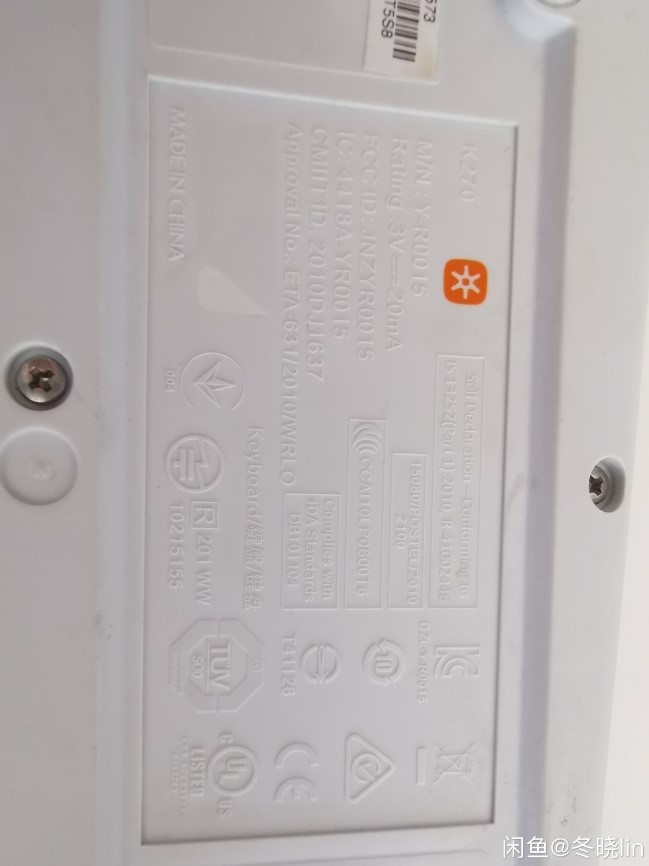

2.二手羅技k270優聯版鍵盤(55元左右)。

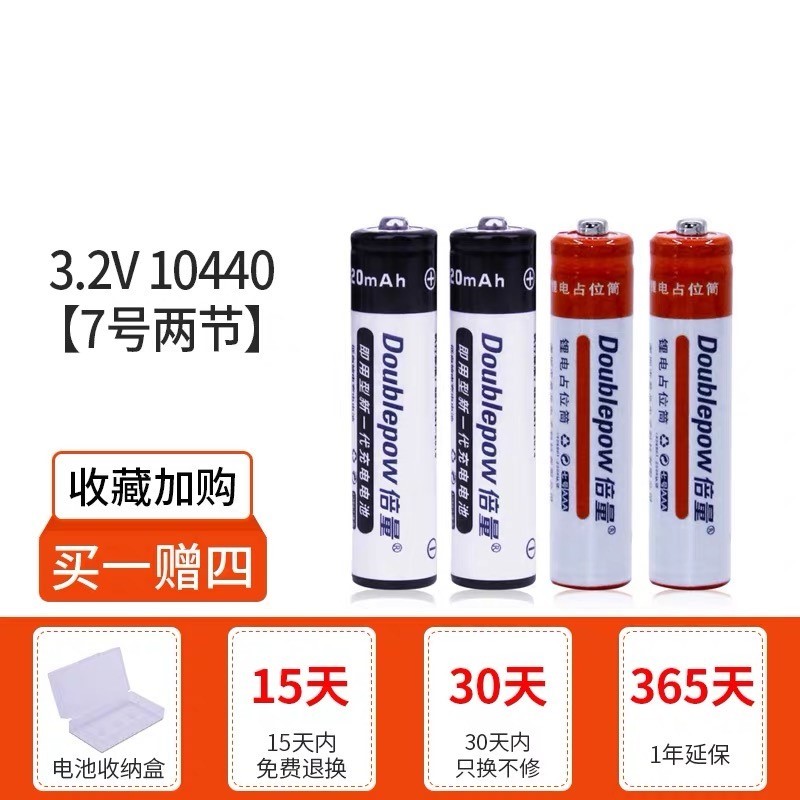

3.一節3.2v10400或者14500磷酸鐵鋰電池(16元左右)。

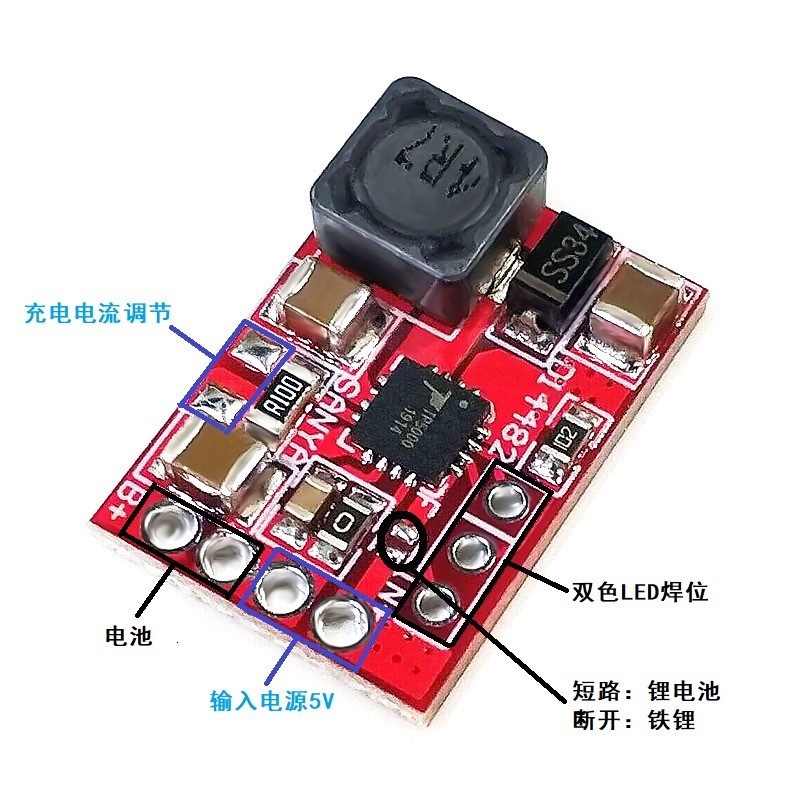

4.充電板模塊，3.6V充電電壓(6元左右)。
5.常規維修工具若干。
改造步驟：

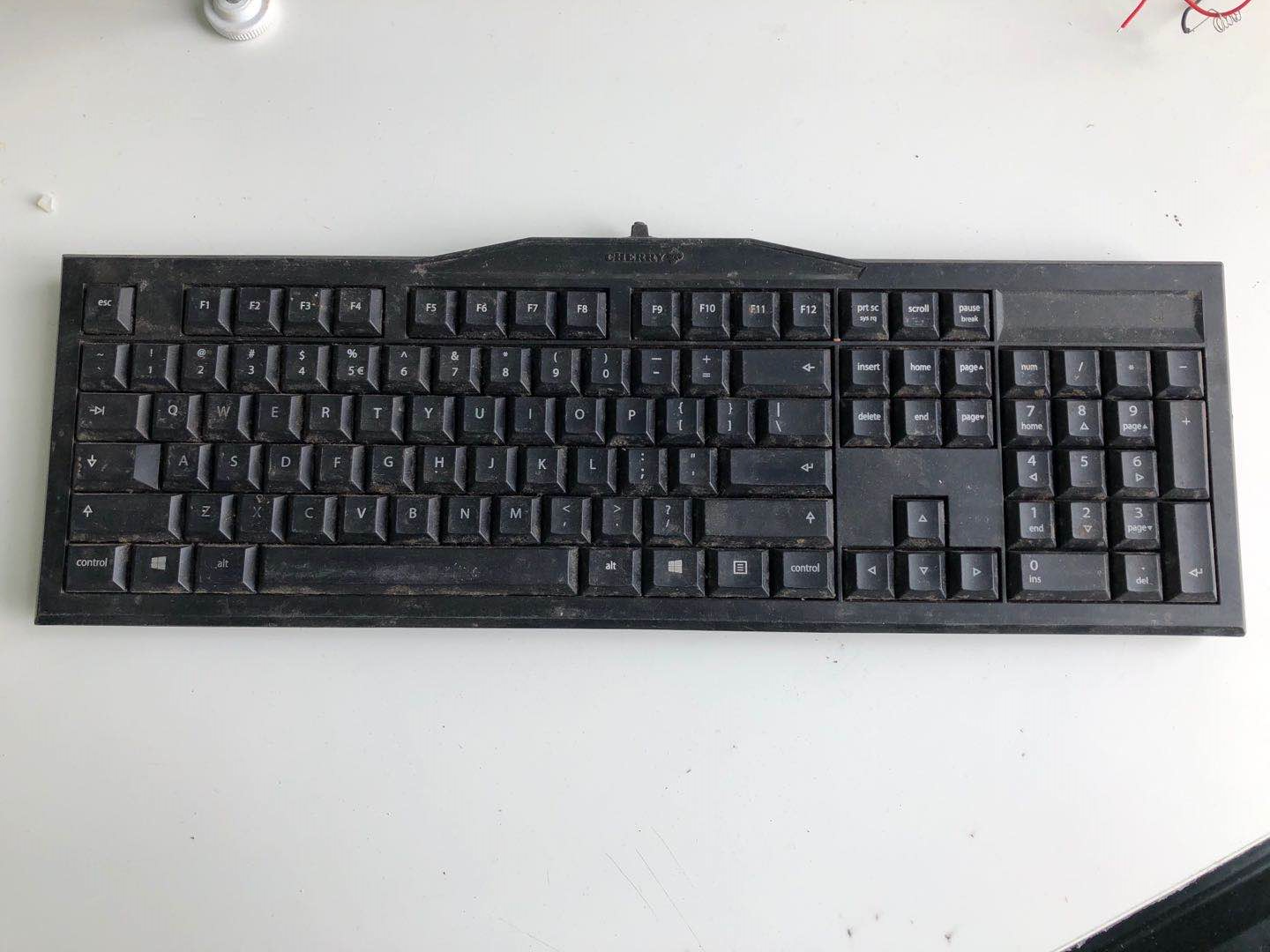

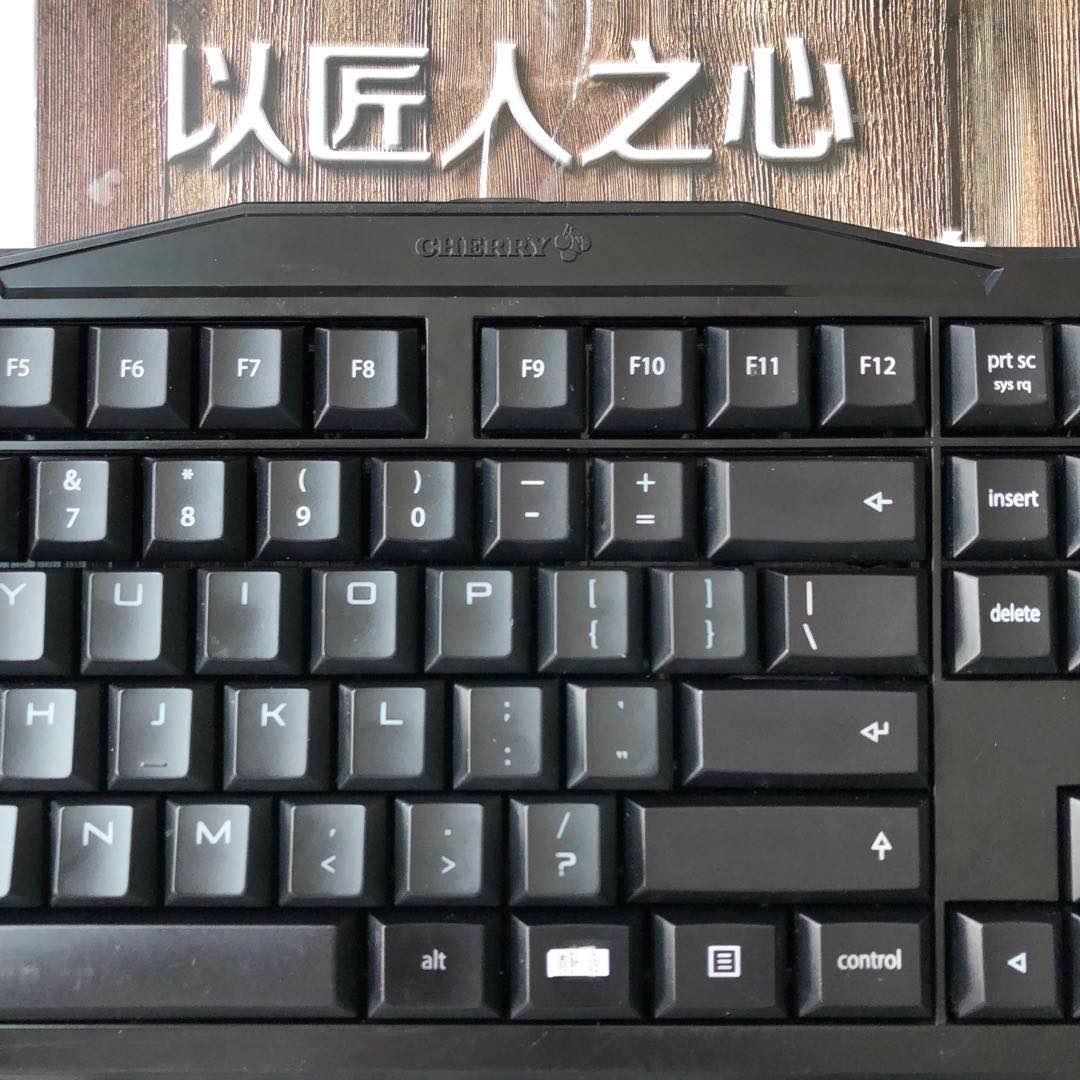

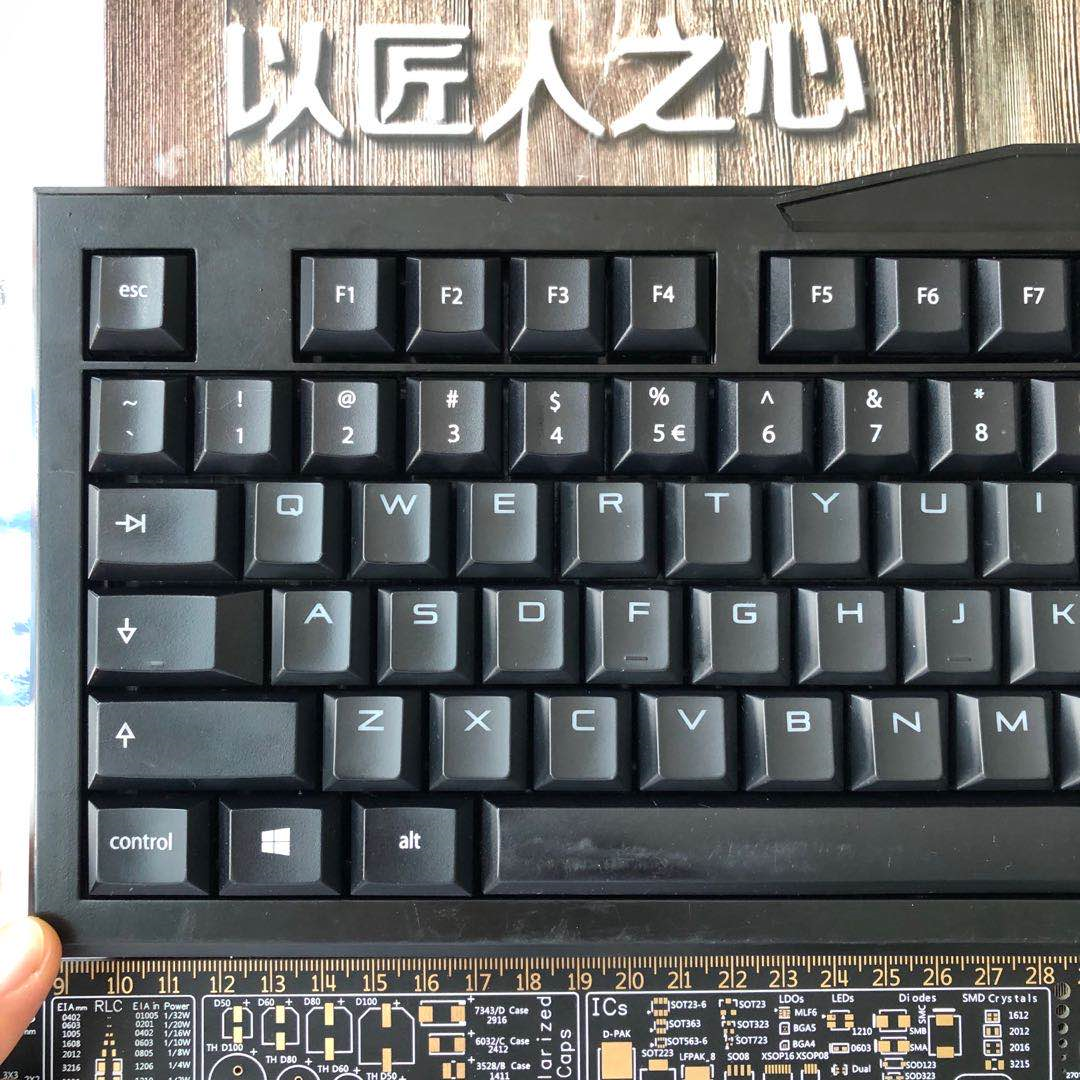

1. 3800機械鍵盤到貨。

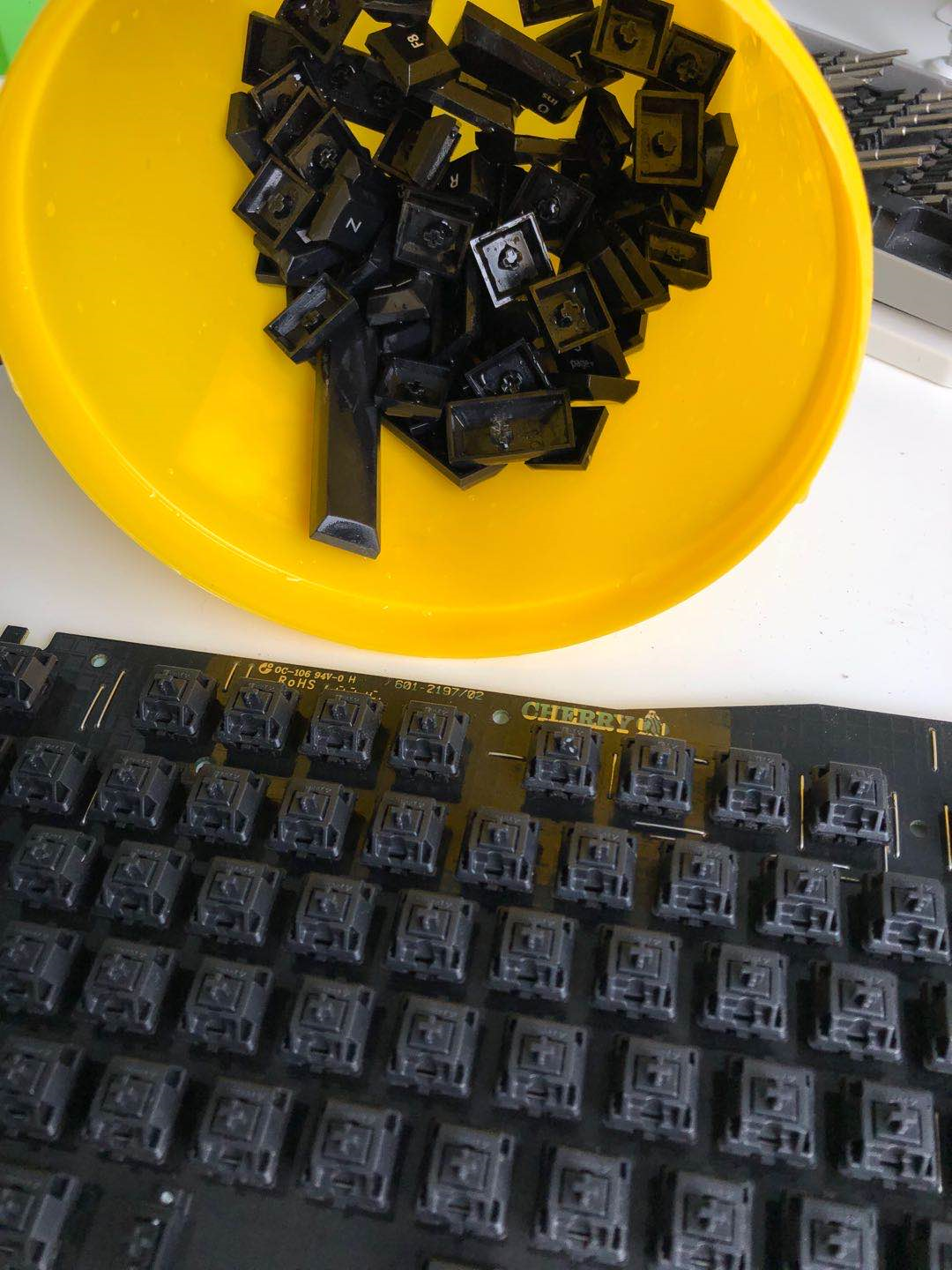

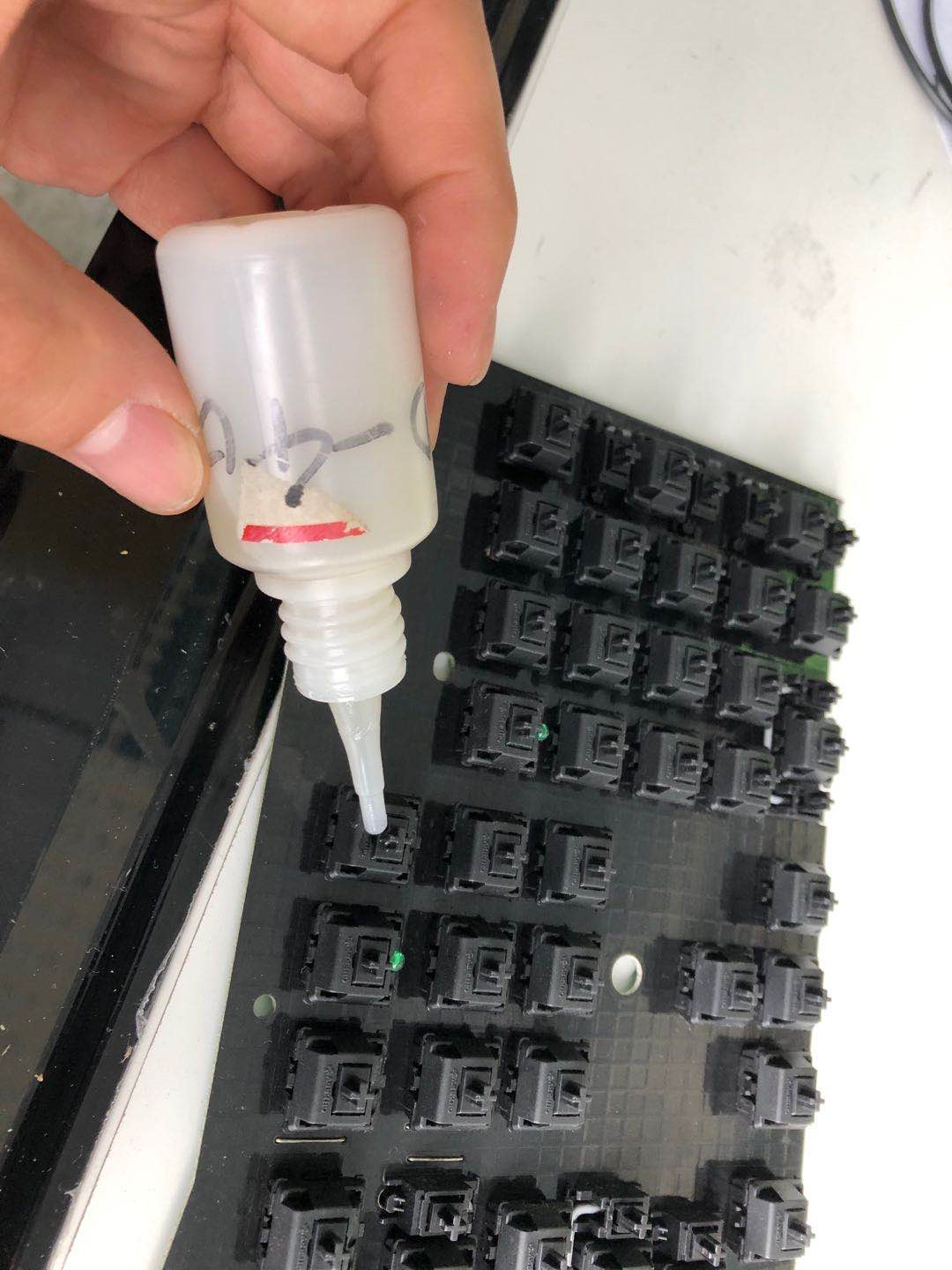

2. 鍵盤清潔，鍵帽清洗，鍵軸上油（或酒精）。
3. 接線觸發測驗,若有臭軸需要作軸體酒精清洗或者換軸。

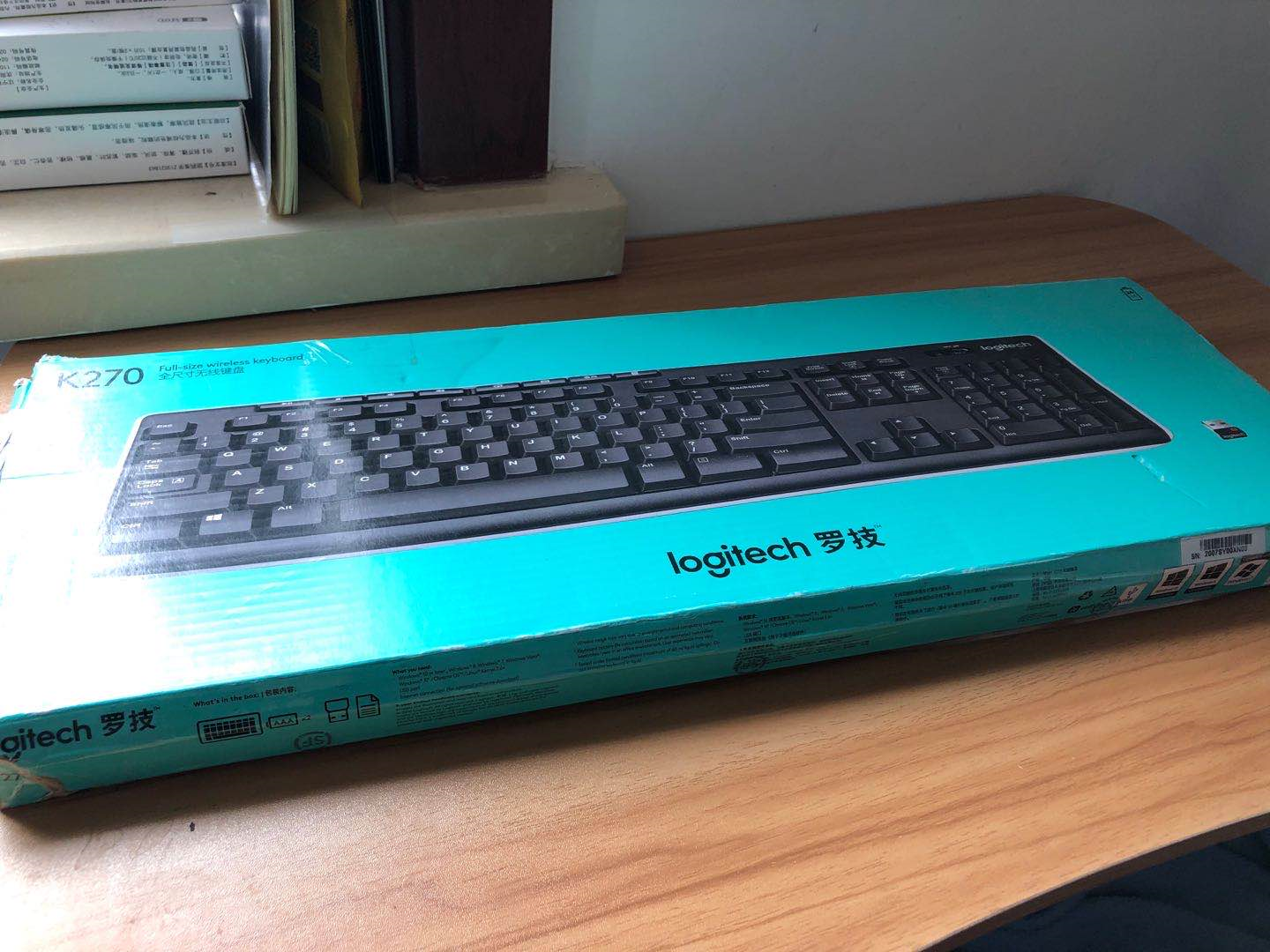

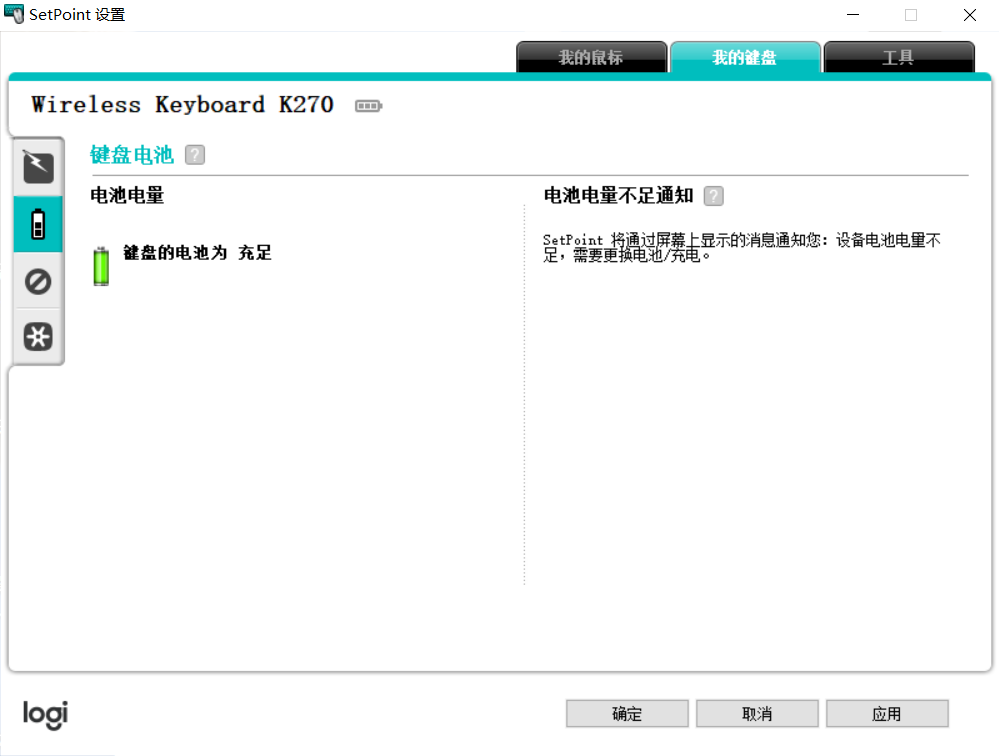

4. K270無線鍵盤到歡訓，自行測驗功能，然后拆主板。

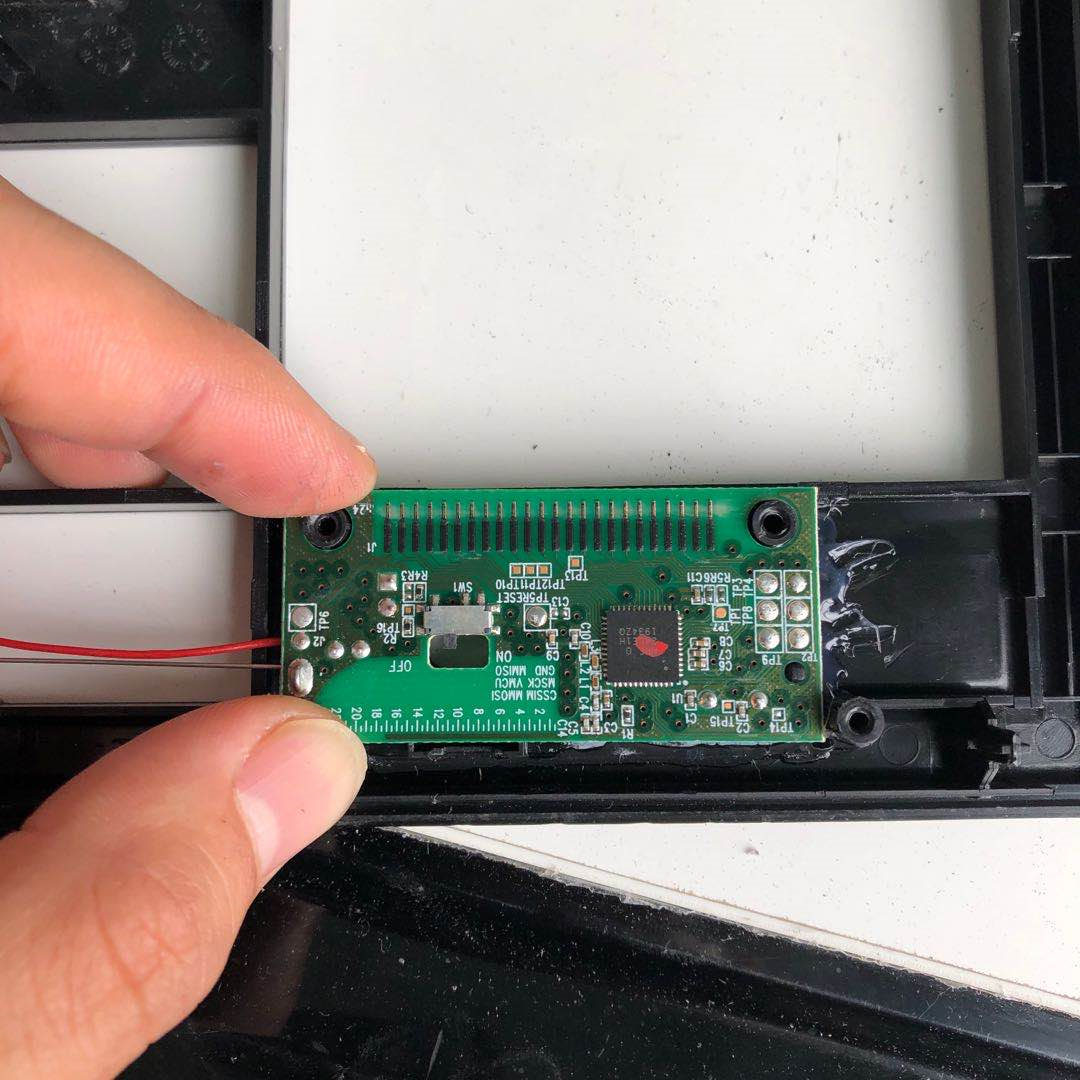

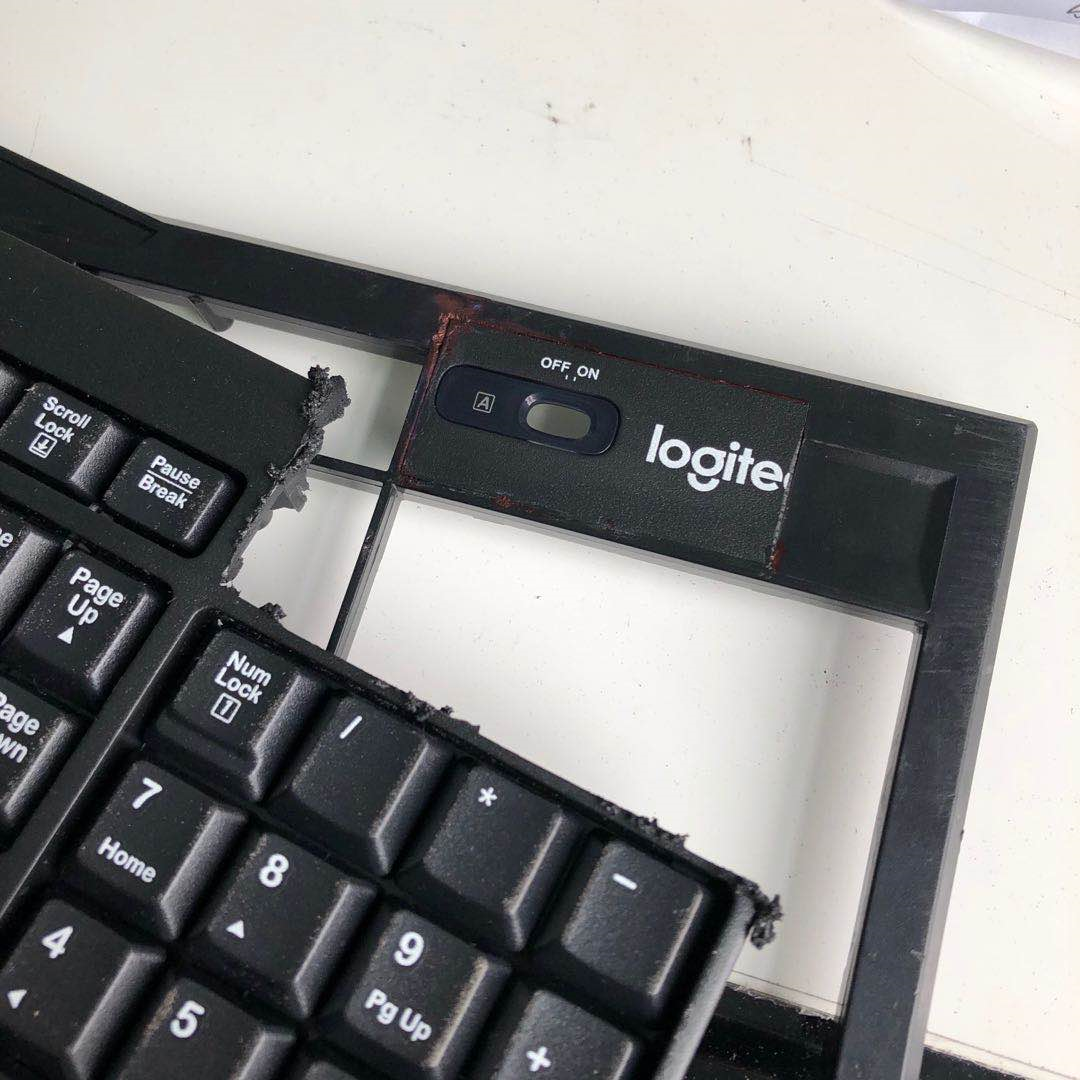

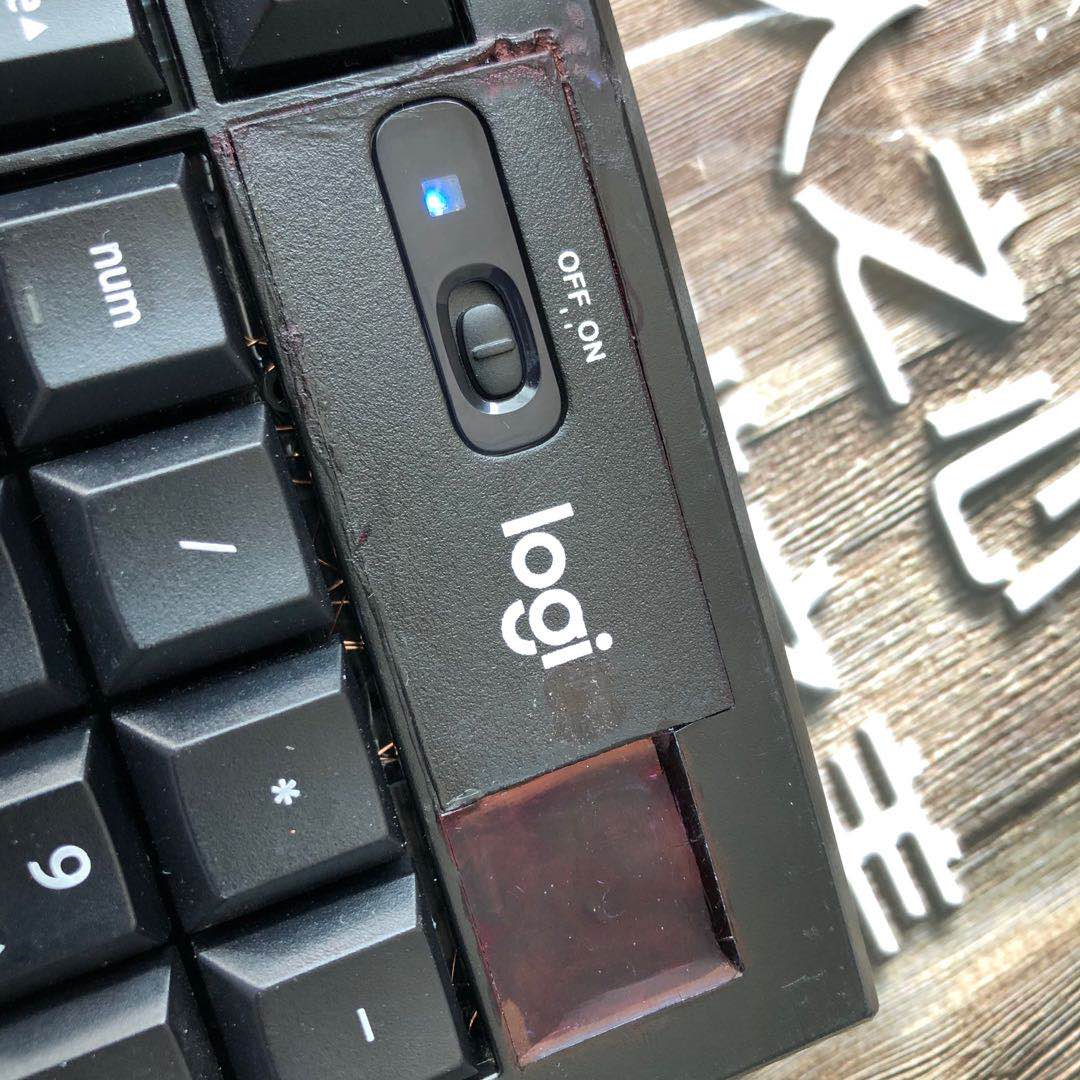

5. 機械鍵盤外殼主板位鑲嵌。

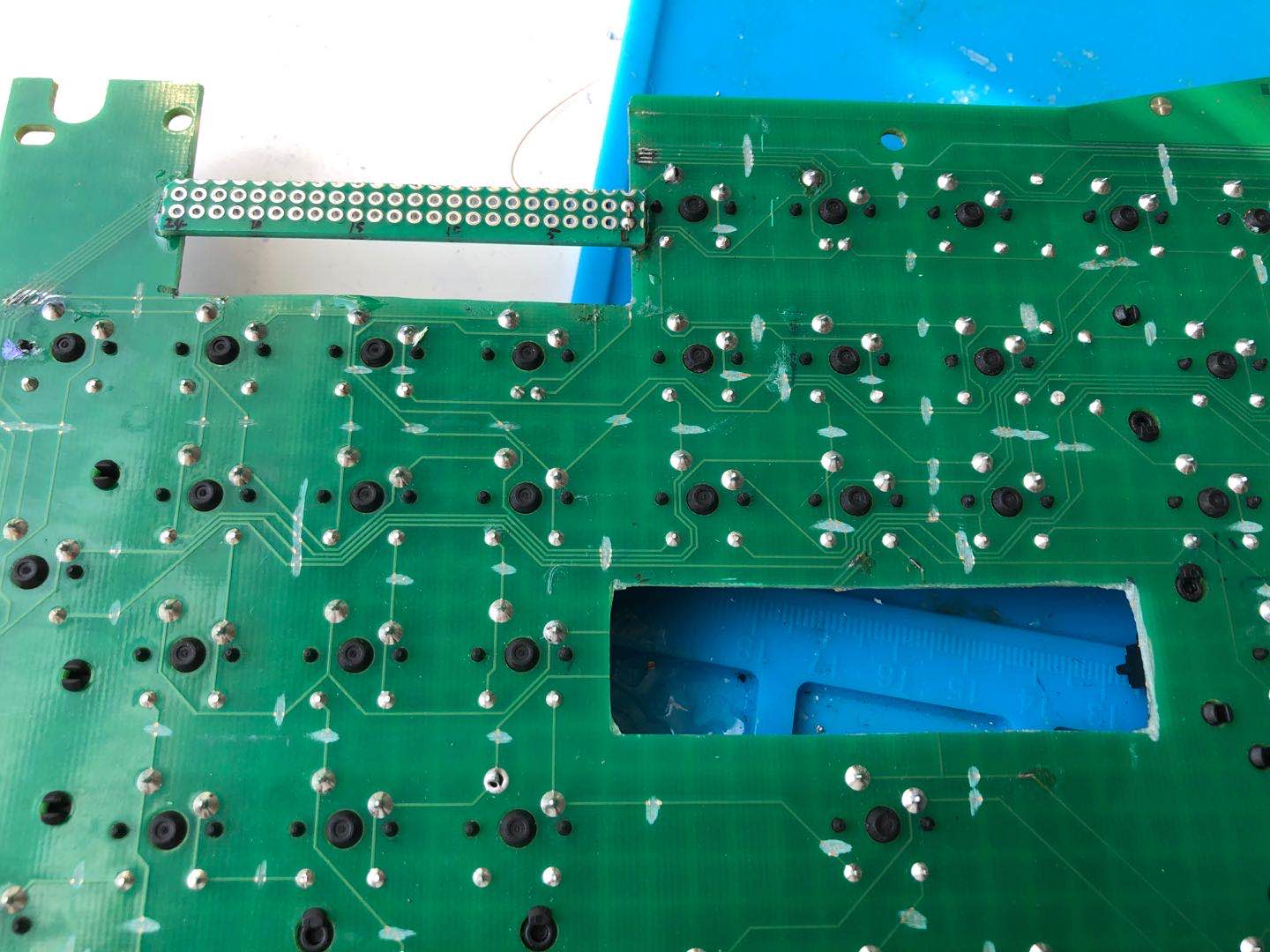

6. 機械鍵盤軸板主板位、電池位切割、pcb布線切割（所有連接線都要割斷）。

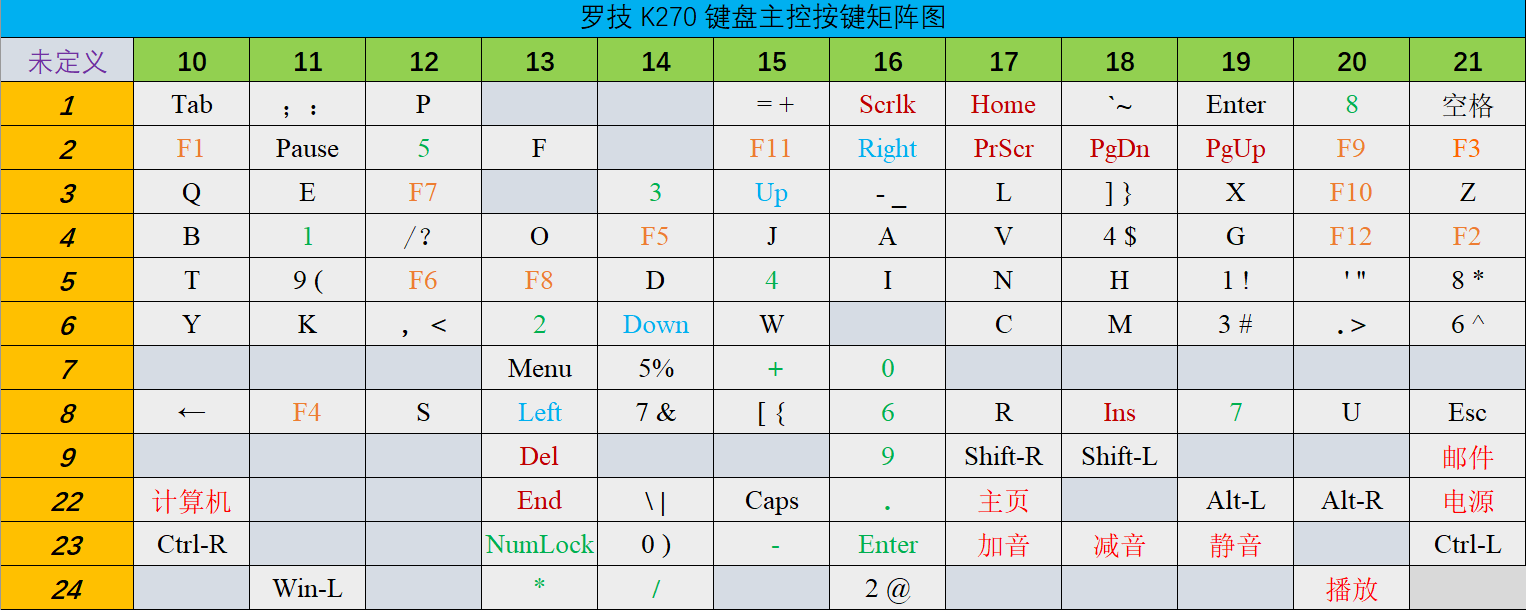

7. K270主控鍵碼矩陣圖與3800改造原理圖設計。

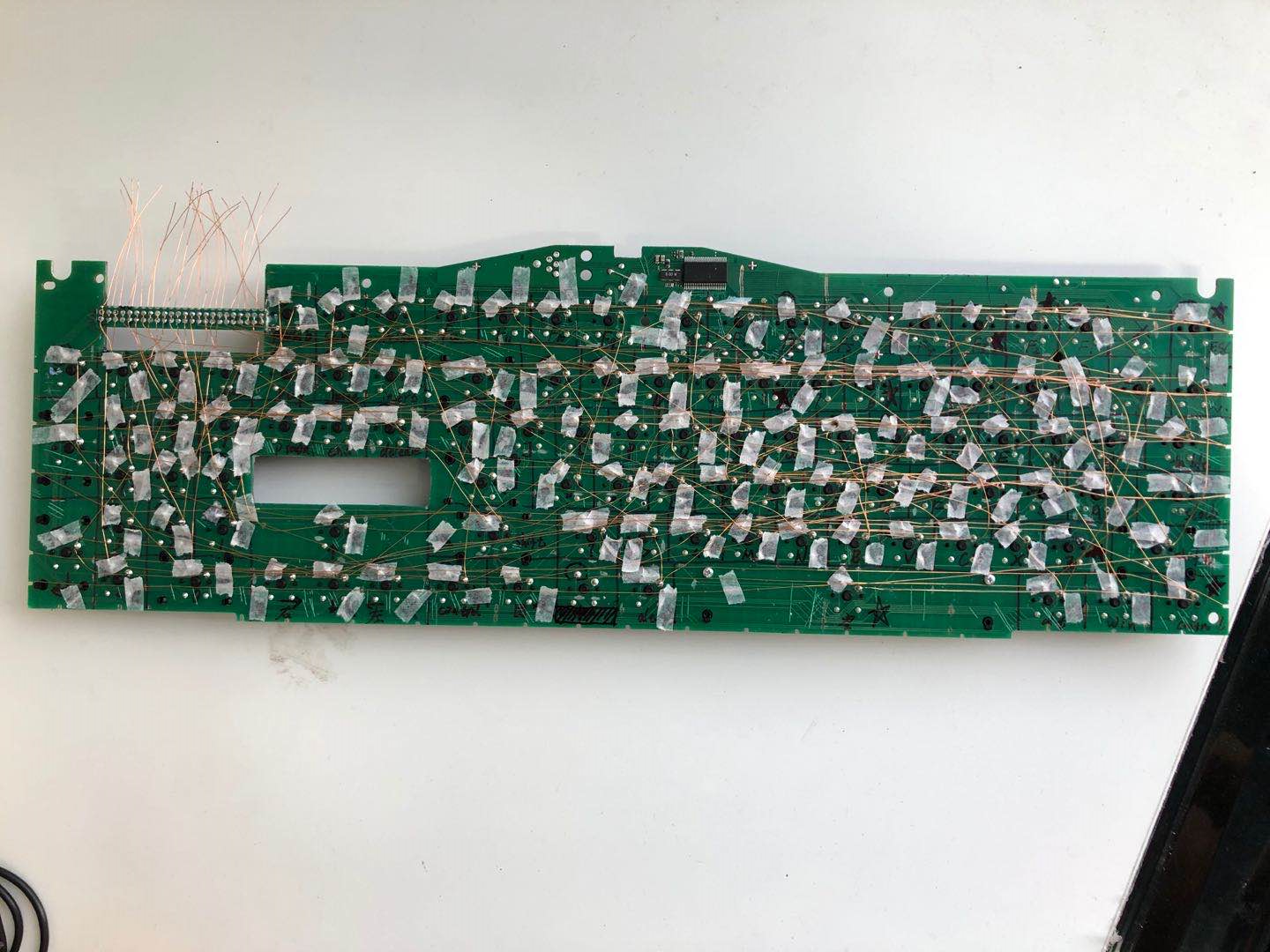

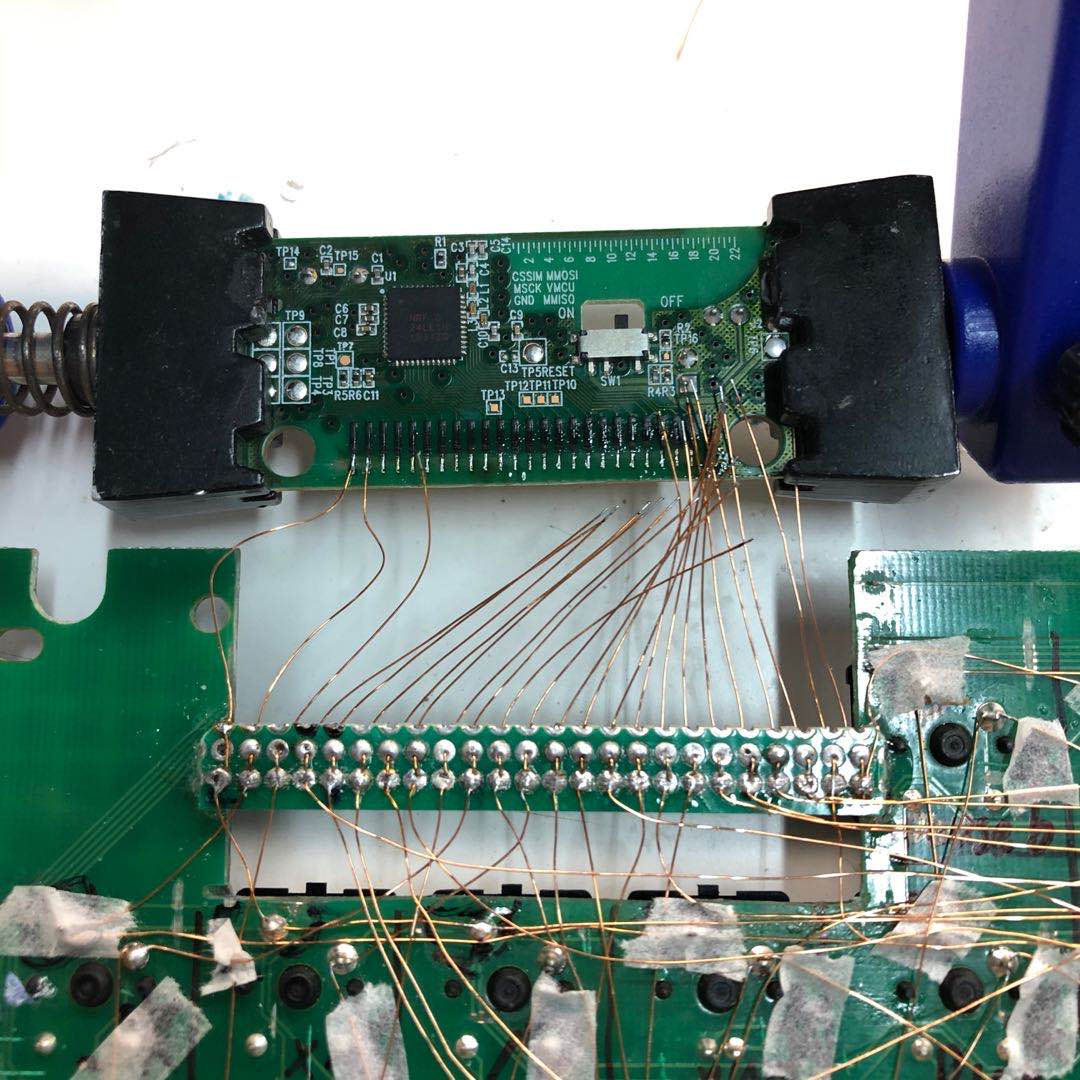

8. 按照矩陣圖作飛線焊接（比較繁瑣）。

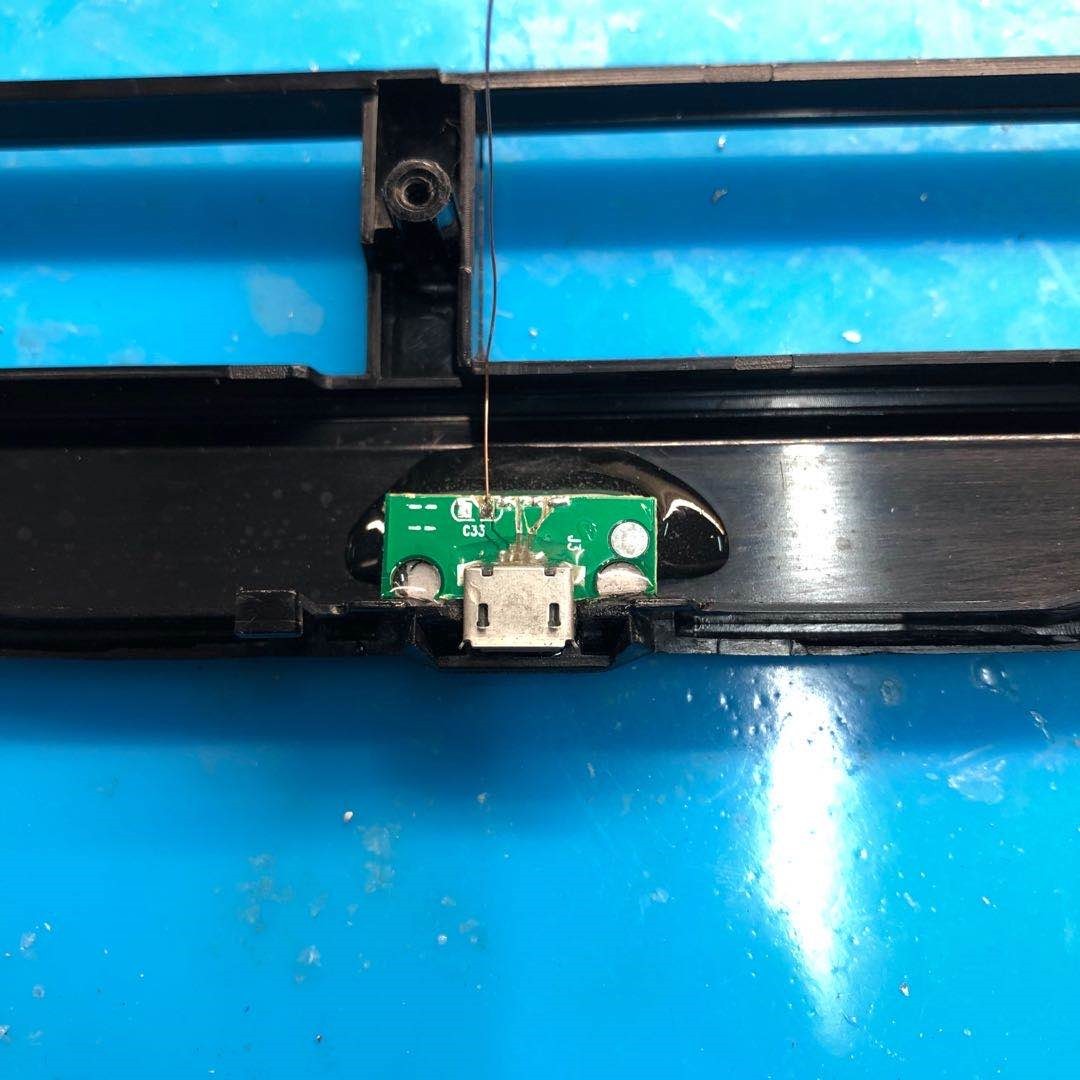

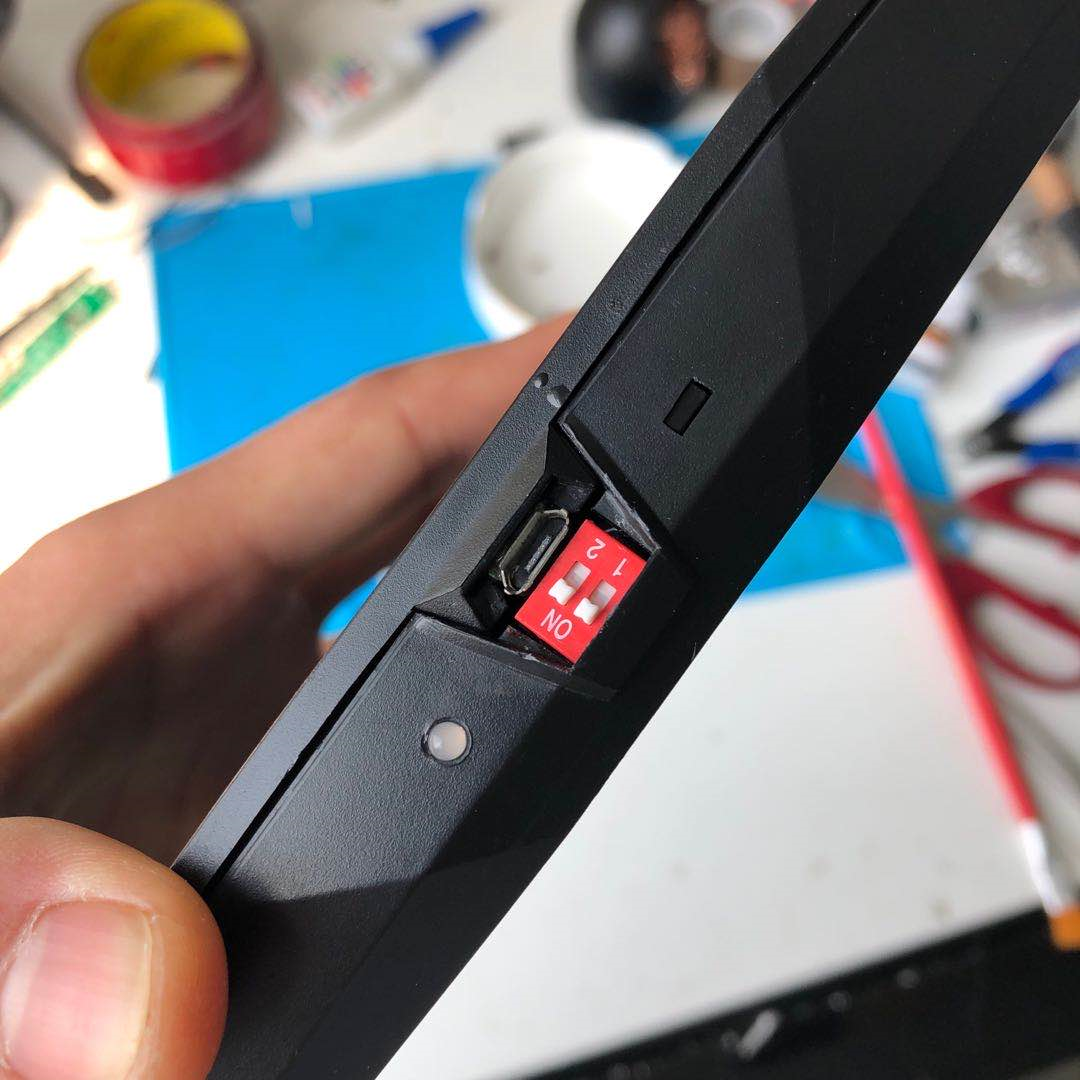

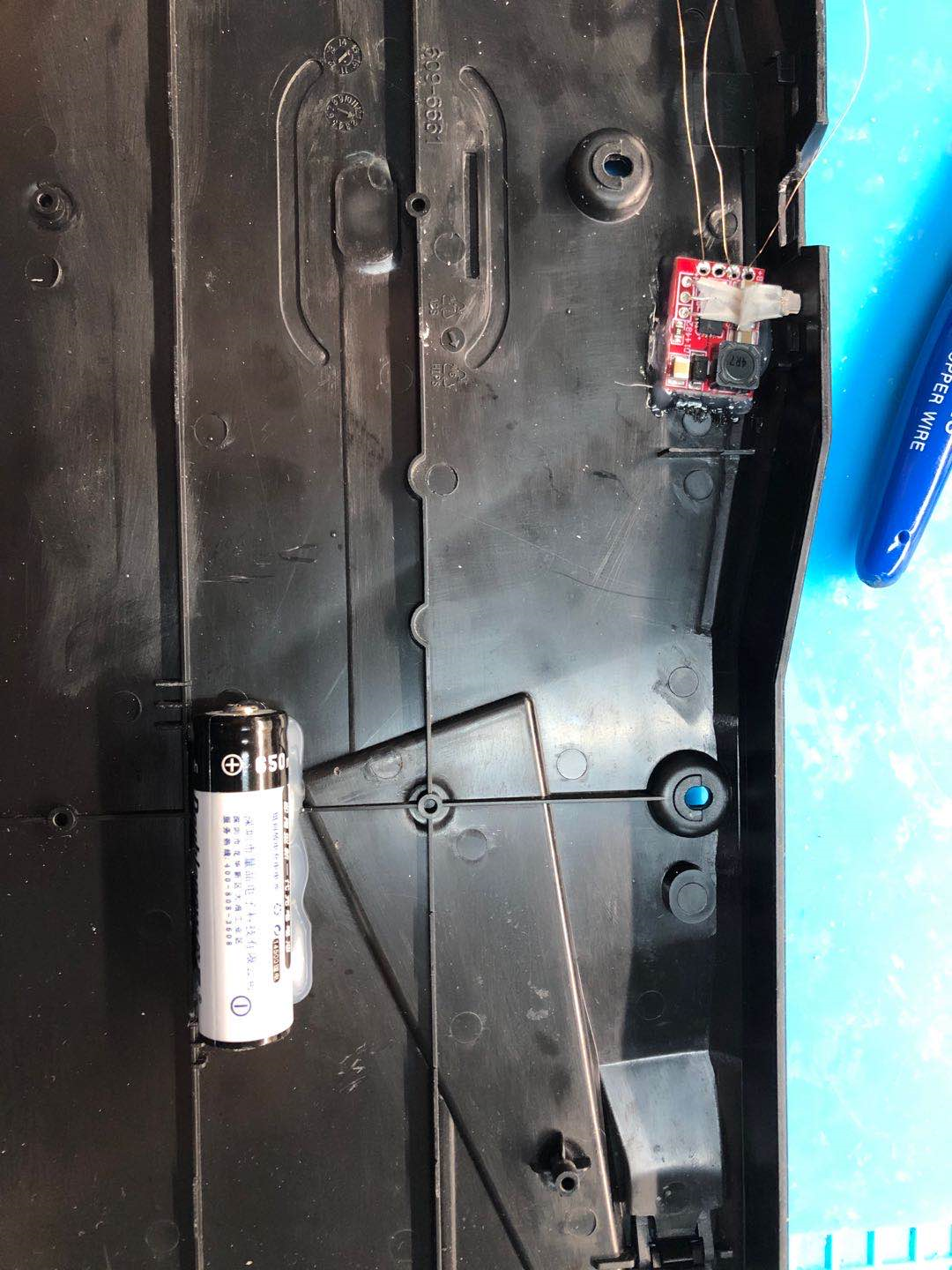

9. 安裝充電口、充電板及電池。

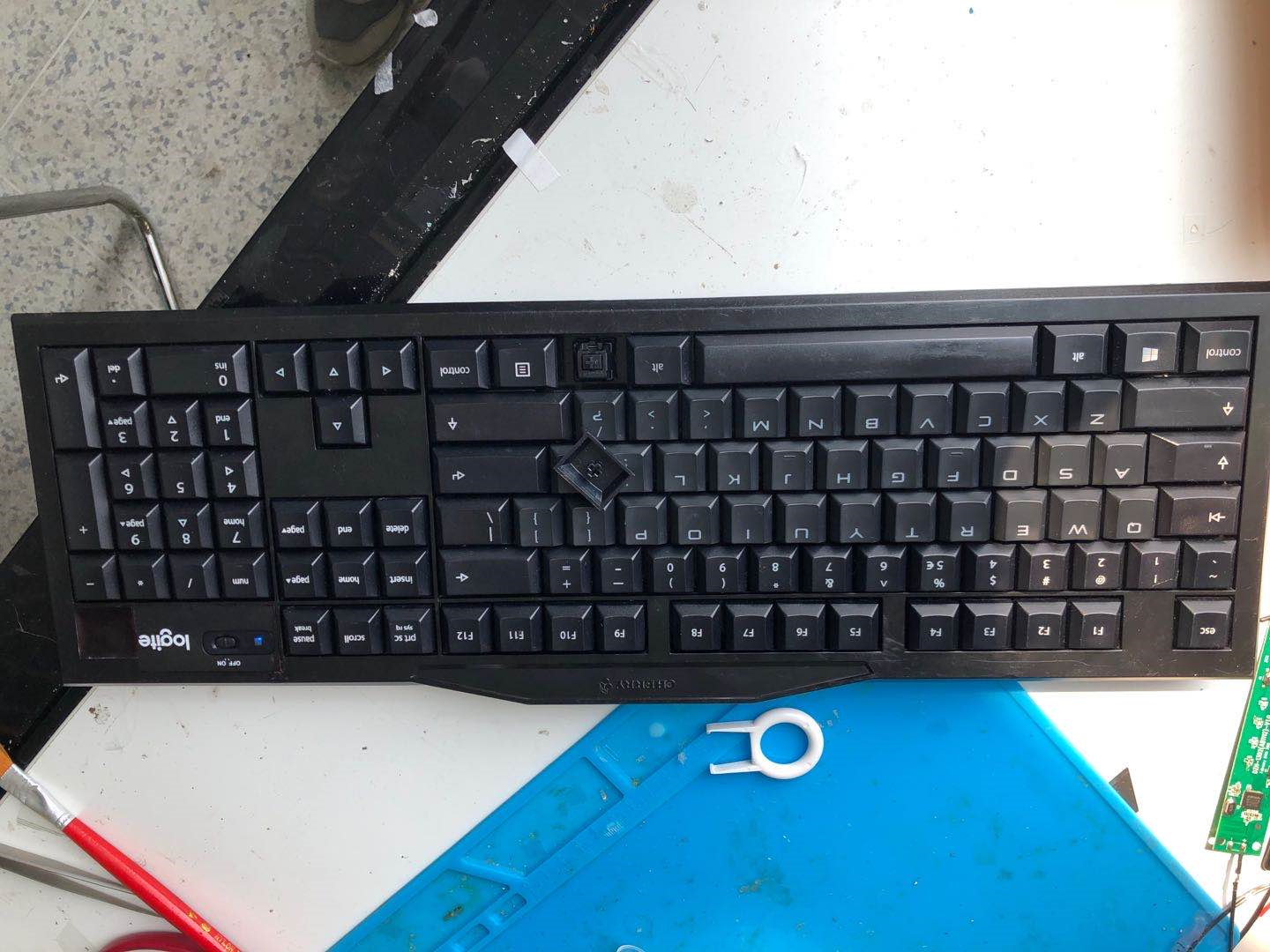

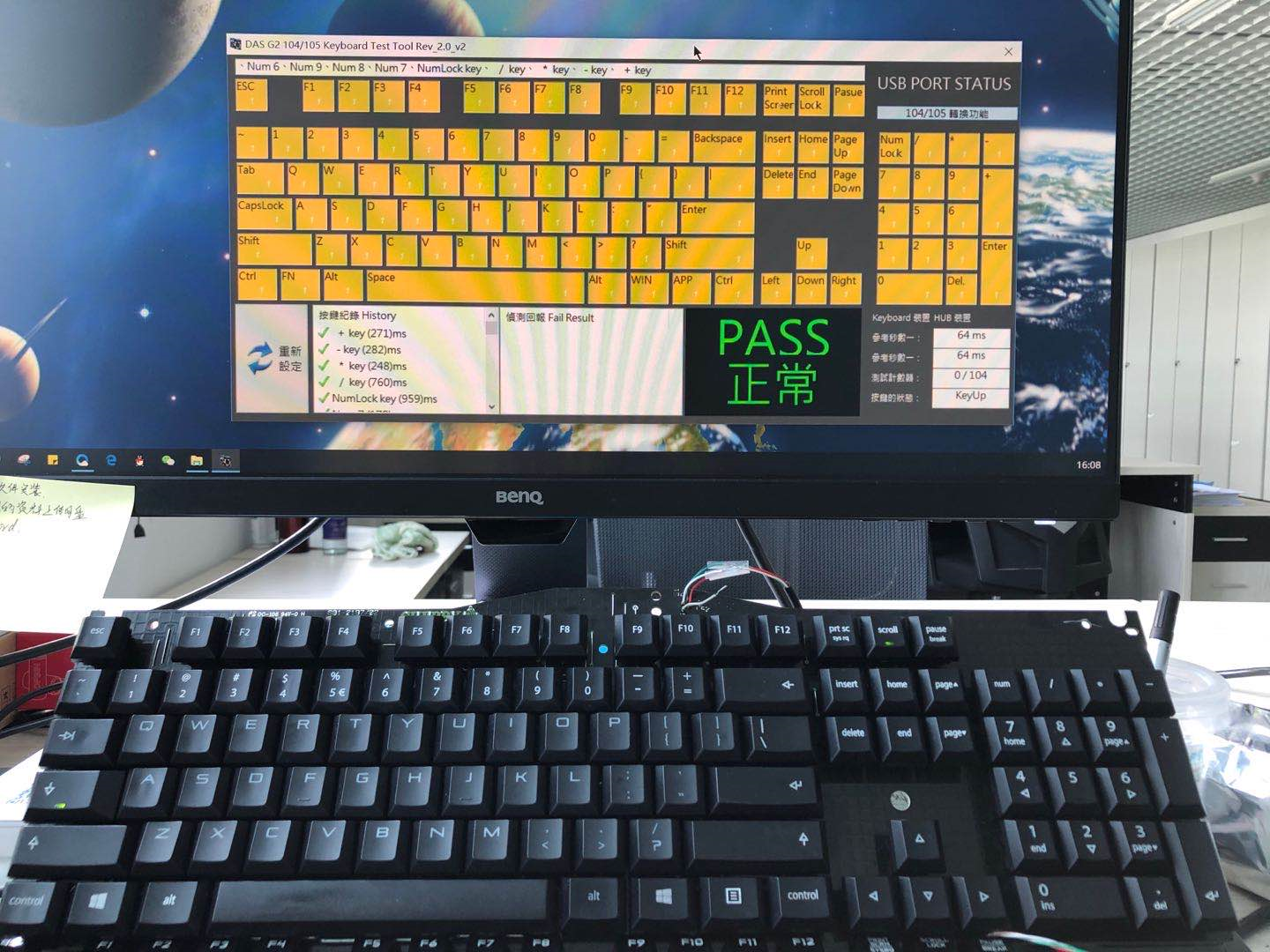

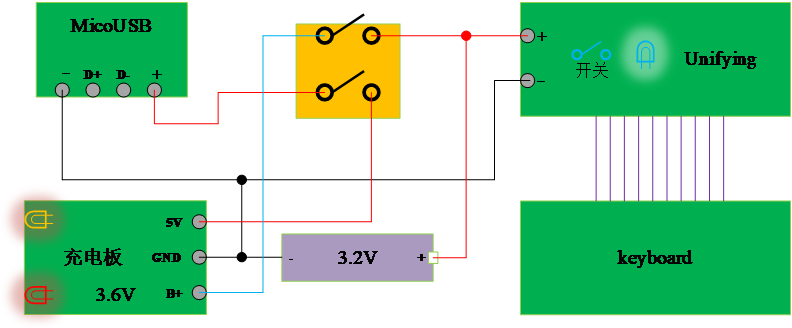

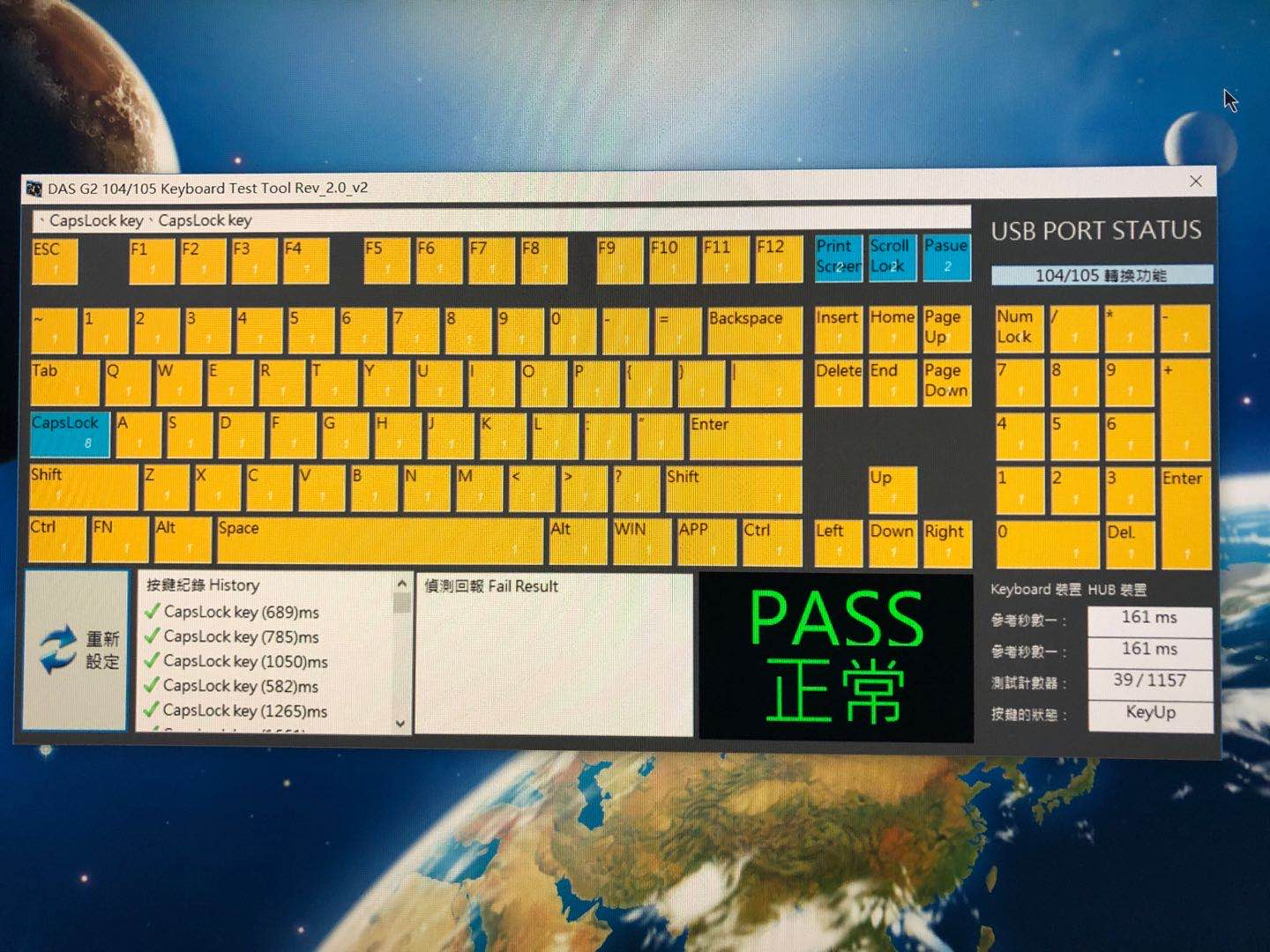

10. 按照設計好的接線圖接線、測驗，全部通過并無誤后整裝。

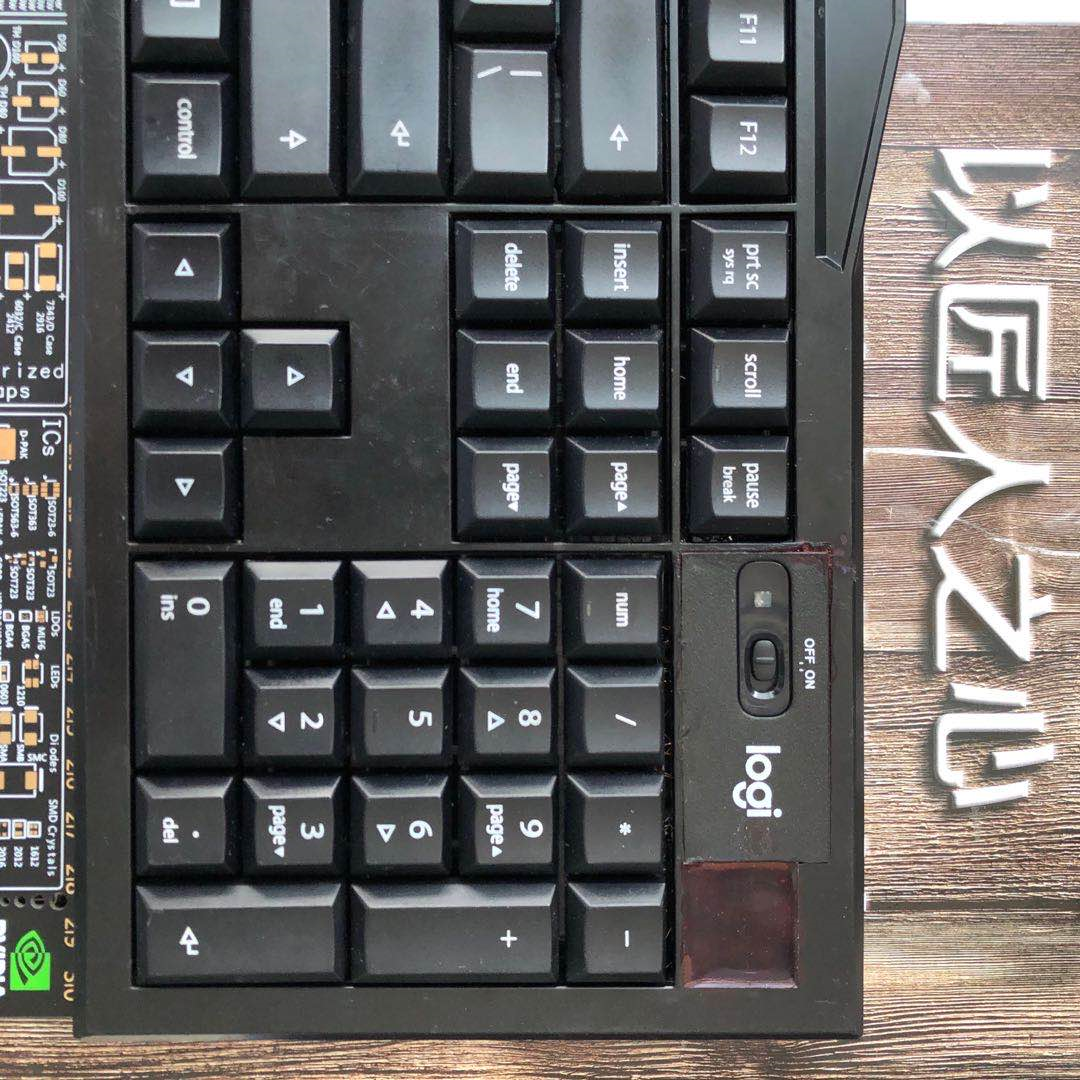

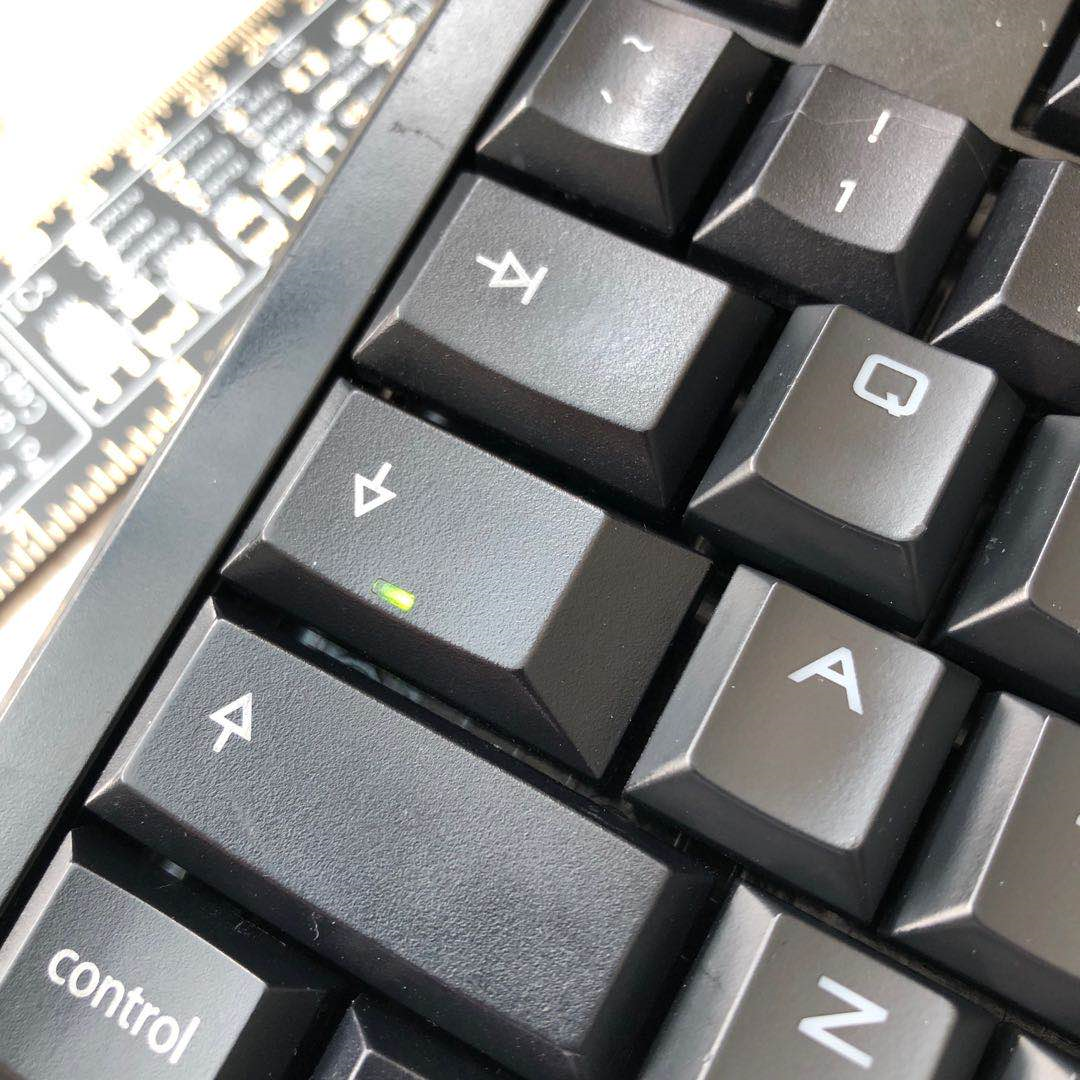

11. 細節元素特寫，可根據個人喜好隨便設計。

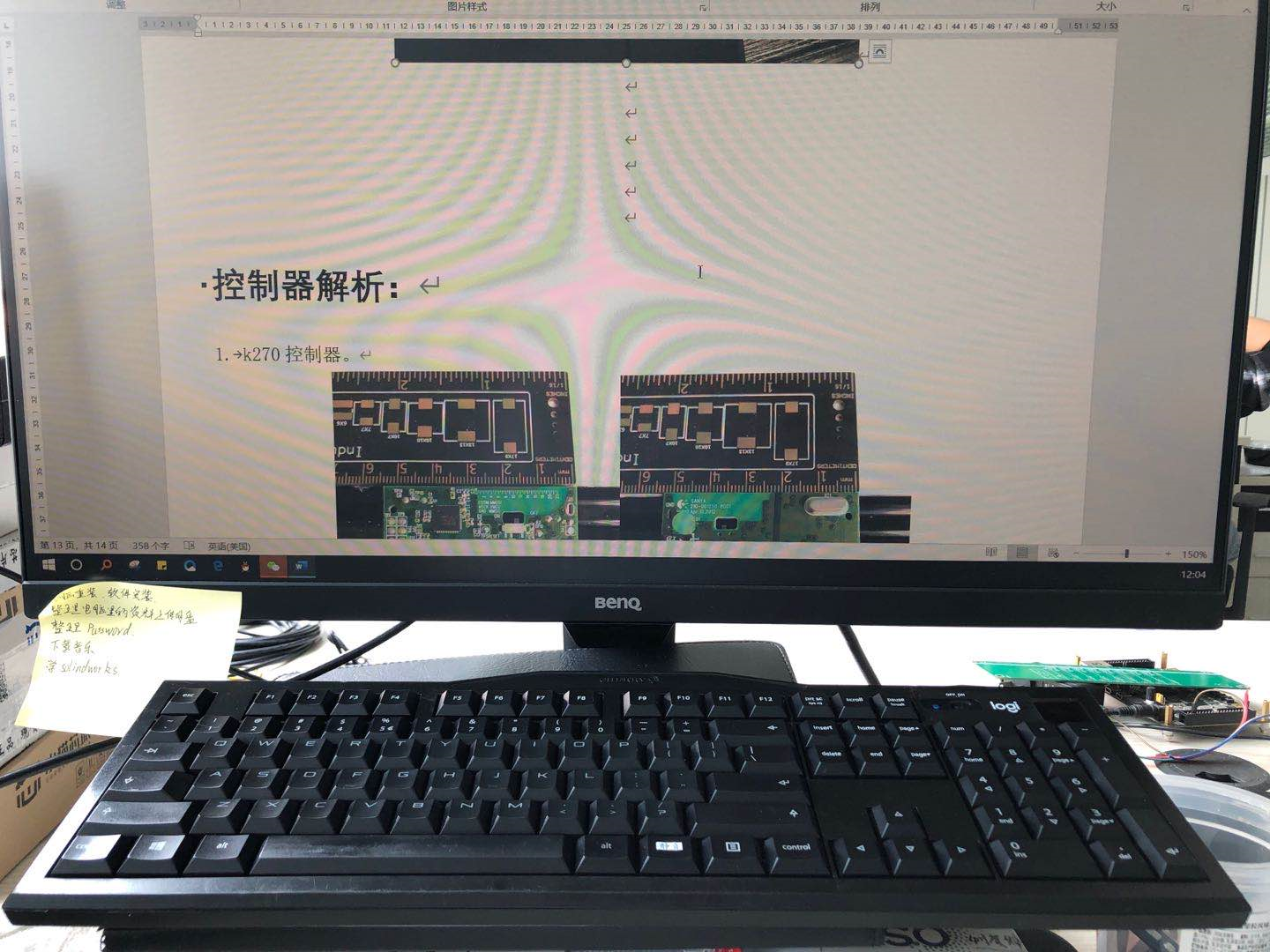

控制器決議：

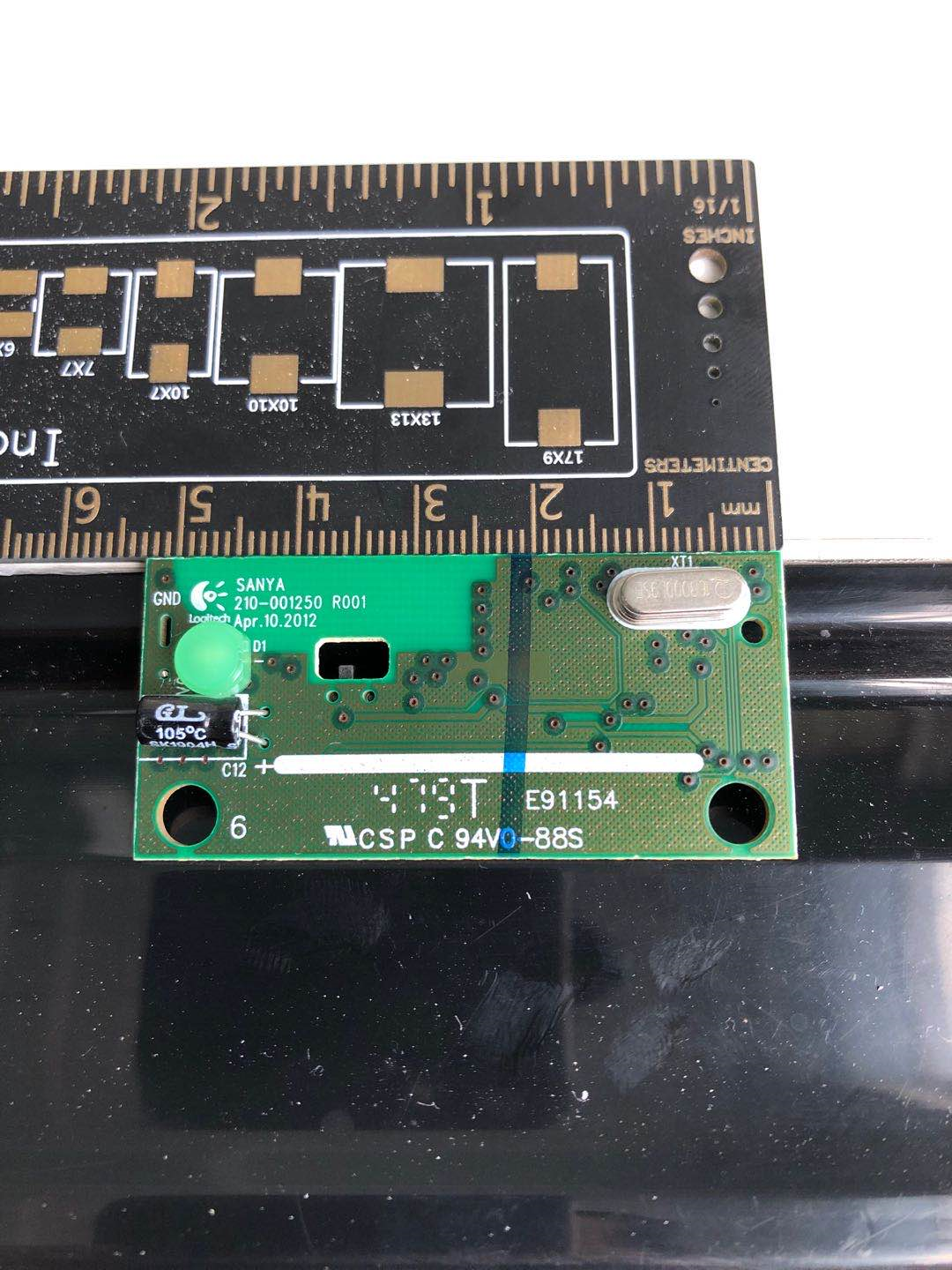

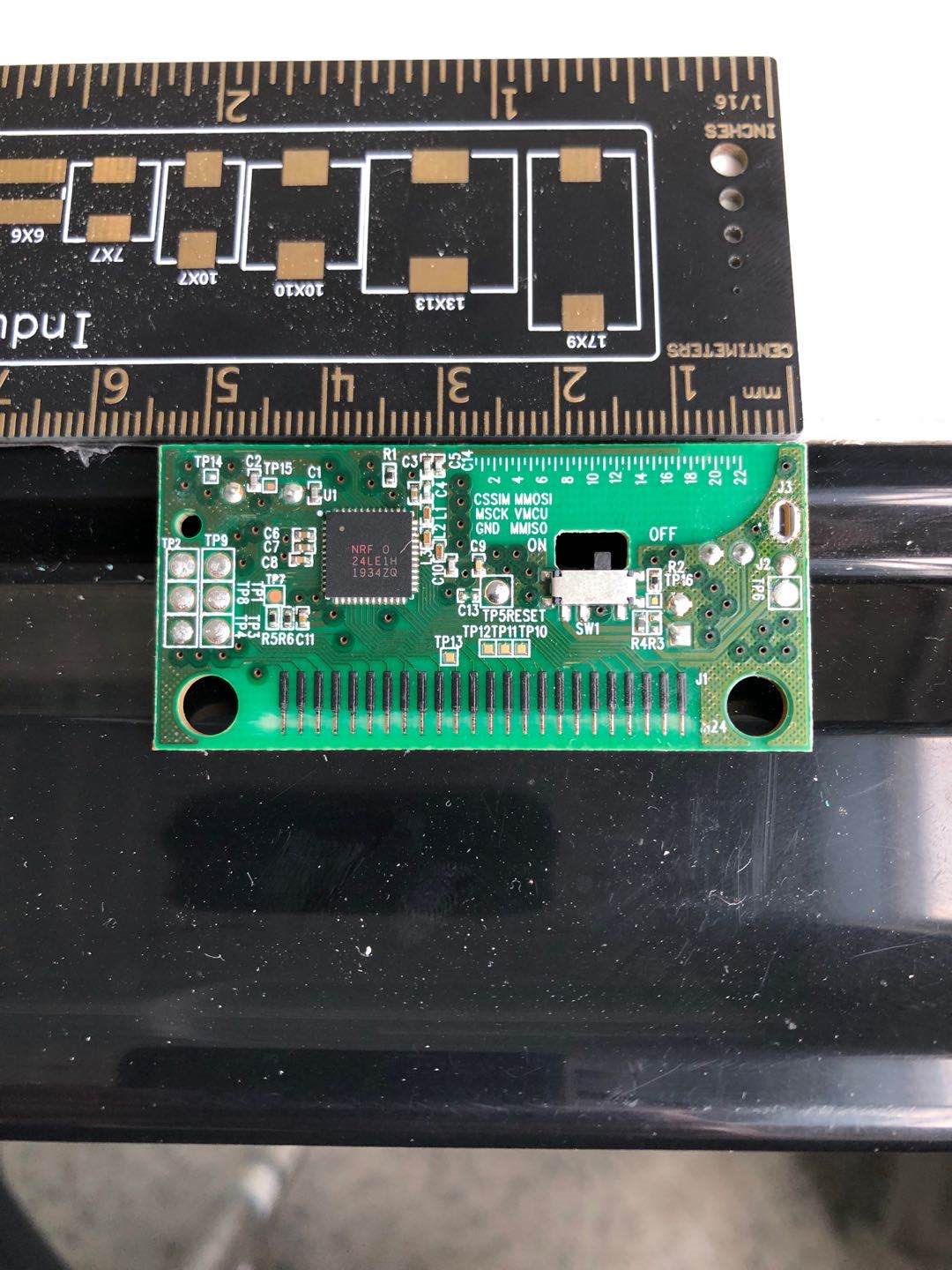

1. k270控制器。
NRF-24LE1-H-1934ZQ
芯片資料：https://download.csdn.net/download/cuizhihao100/12437598

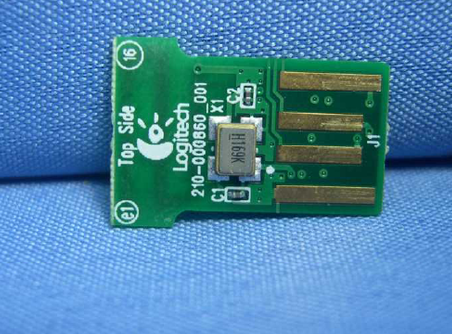

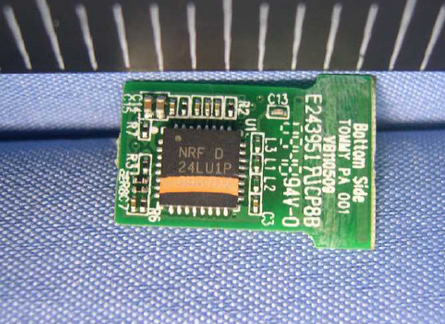

2. CU0007接收器。
NRF-24LU1-P-0987DX
芯片資料：https://download.csdn.net/download/cuizhihao100/12437601

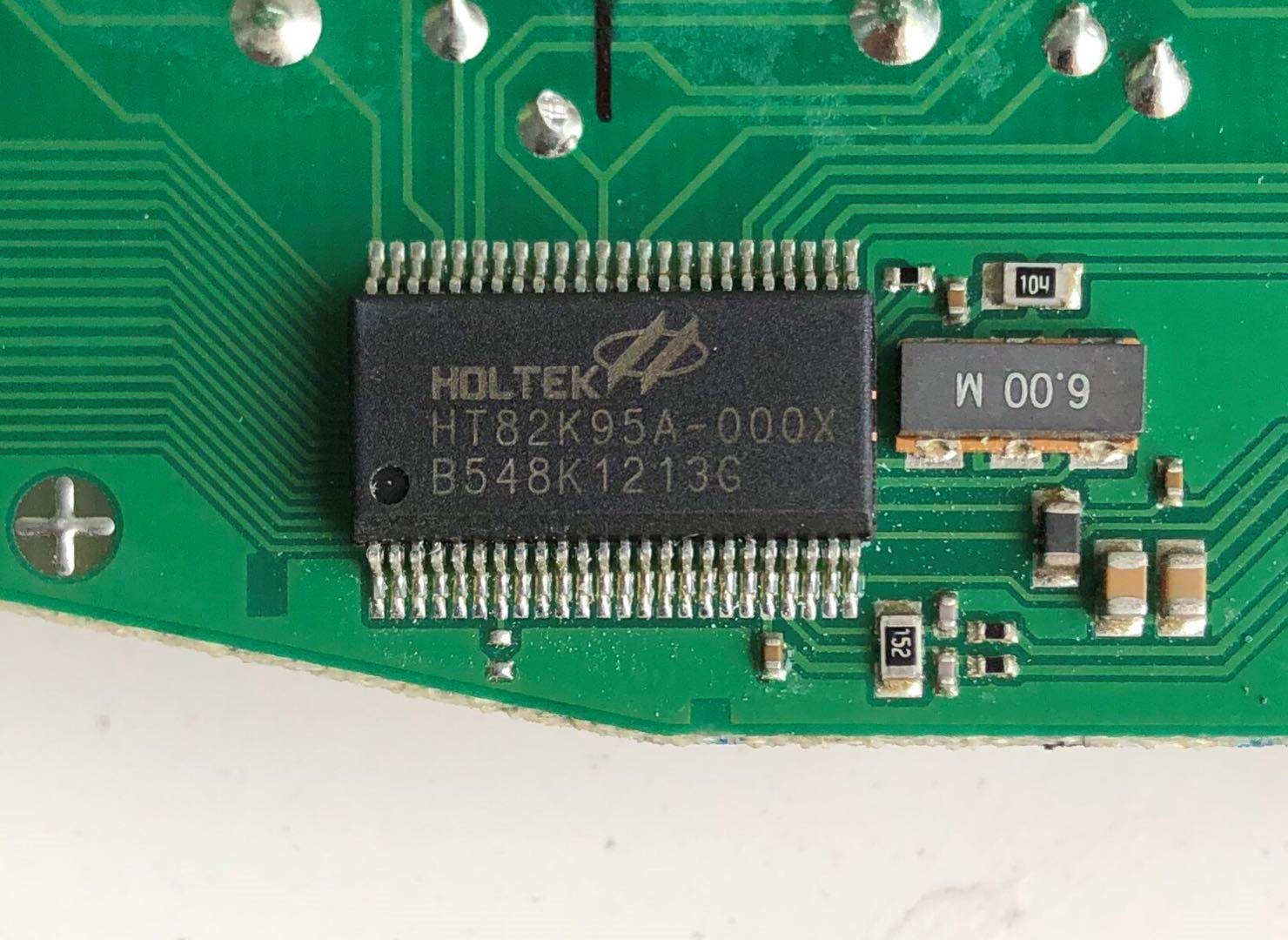

3. 3800控制器。
HT82K95-A-000X-B548K
芯片資料：https://download.csdn.net/download/cuizhihao100/12438364
