STM32與MQTT（一）STM32+ESP8266連接TCP服務器

2021-07-29 08:20:03 其他

STM32與MQTT（一）STM32+ESP8266連接TCP服務器

  • 0. 前言
  • 1. 開發前準備
    • 1.1 準備作業
    • 1.2 說明
  • 2. 開發程序
    • 2.1 USART1與USART2串口使用
      • 2.1.1 兩個串口使用上的區別
      • 2.1.2 工程配置
      • 2.1.3 修改 "usart.h"
      • 2.1.4 修改 "usart.c"
      • 2.1.5 修改 "stm32f1xx_it.c"
      • 2.1.6 設定監聽
      • 2.1.7 測驗代碼
    • 2.2 連接STM32與ESP8266
      • 2.2.1 熟悉AT指令
      • 2.2.2 串口驅動ESP8266連接電腦TCP服務器
      • 2.2.3 STM32驅動ESP8266連接電腦TCP服務器
  • 3. 結束

0. 前言

本系列不講MQTT協議具體的原理，只說怎么使用STM32+ESP8266在裸機狀態下使用HAL庫連接華為云MQTT服務器

1. 開發前準備

1.1 準備作業

  1. STM32F103C8T6核心板
  2. 正點原子ATK-ESP-01模塊（也可以使用其他ESP8266模塊）
  3. 開發環境：STM32CubeIDE
  4. 串口除錯助手
  5. 參考作者 張競豪 的文章，寫的真的很好

1.2 說明

  1. 使用資源說明
使用資源功能
USART1DBG資訊列印
USART2連接ESP8266模塊進行配置與網路通信
DMA1_Channel6USART2_Rx的DMA用作與接收資料
PB15ESP8266模塊復位引腳
PC13板載LED燈
  1. 正點原子ATK-ESP-01模塊使用請下載資料，就算使用其他的ESP8266模塊也可使用正點原子的資料，主要參考資料中對于ESP8266的AT指令集的說明，
  2. 使用STM32CubeIDE開發，集成環境，個人覺得在STM32開發上比MDK環境好用
  3. 使用野火的fireTool，網路除錯，串口除錯一應俱全
  4. 雖然我沒有私信聯系這位作者，但是我很感謝他，基本上是跟著他文章做下來的

2. 開發程序

2.1 USART1與USART2串口使用

2.1.1 兩個串口使用上的區別

請耐心看完以下內容
使用USART1時，考慮到在設計中只用作DBG資訊列印，因此對其接收沒有要求，甚至不需要接收，在這里我沒有用到USART1的接收功能
使用USART2時，首先要搞清楚，USART2是如何通過ESP8266連接網路，并進行通信的，類比HC-05等的藍牙模塊，這類模塊通過串口線連接到串口上，配置并連接完成后，對下層透明，下層不需要關心協議如何實作，只對其連接的串口發送資訊，而將資訊加上頭部、解包或無線傳輸等功能完全由該芯片（模塊）實作，所以類比HC-05等藍牙模塊，我們對ESP8266模塊要做的事情非常簡單：正確配置，連接網路，使能發送，
由于USART2需要發送與接收資料，顯然，發送資料的長度是本地可控的，簡單使用HAL庫函式即可完成，但是接收資料的長度是不可控的，其完全由配置程序中ESP8266回傳的資料和配置完成后ESP8266接收到的資料長度指定，即接收到的資料是不定長的，為了實作不定長實時資料接收，在這里我們使用DMA+中斷的方法（參考文章找不到了，但是能搜到的方法大致相同，我也會貼出我用到的方法），

2.1.2 工程配置

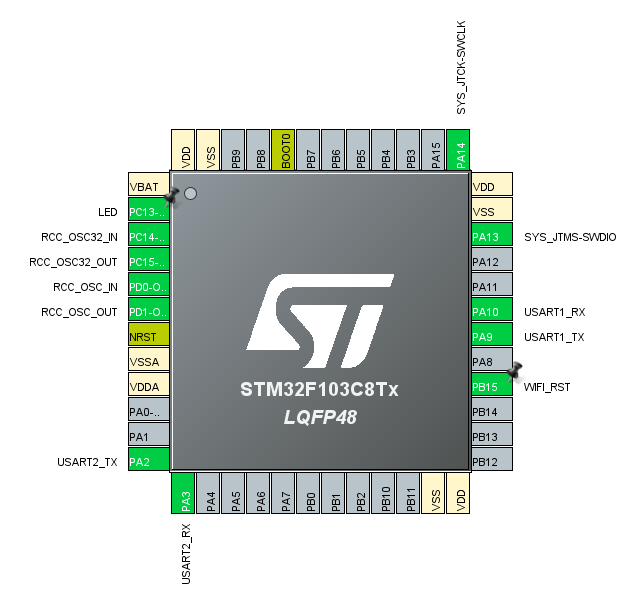

使用資源一覽，時鐘樹使用外部晶振，直接拉滿就可以

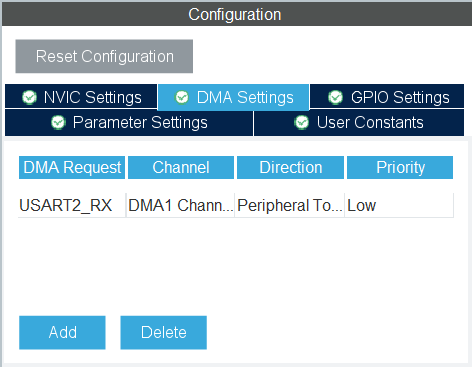

DMA1_Channel6 配置直接使用默認的就可以

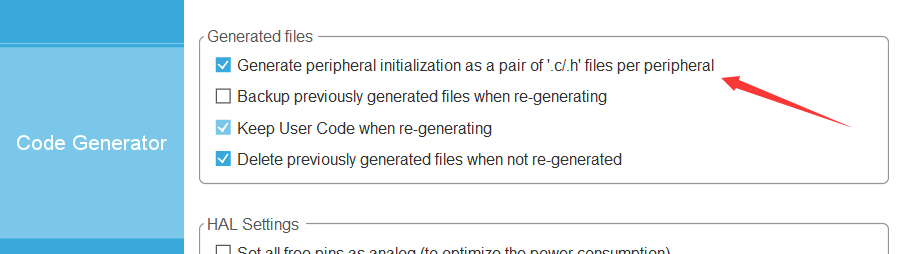

讓STM32CubeIDE內置的CubeMX在生成代碼時按照庫的方式來生成

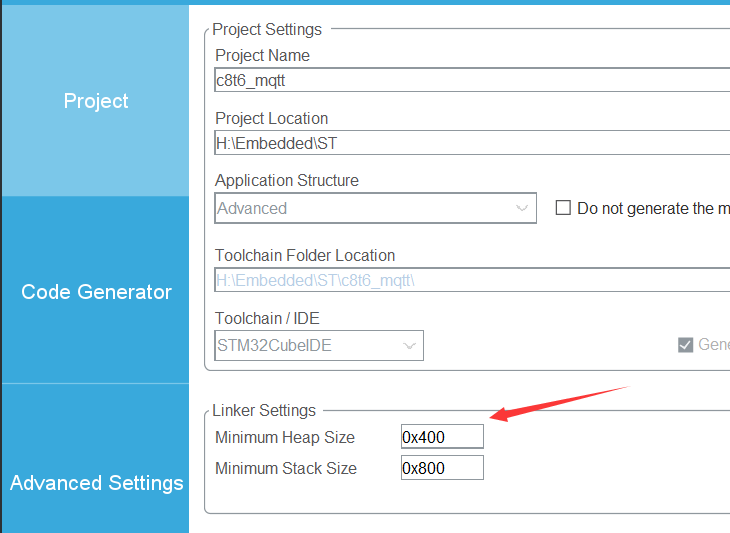

擴大堆疊堆

2.1.3 修改 “usart.h”

打開生成后的工程中usart.h
在usart.h中加入需要用到的變數

/* 對照注釋提示插入代碼，不在注釋包括出來的
 * 區域內的代碼在重新生成代碼時會被清除
 */
/* USER CODE BEGIN Private defines */
// 用戶代碼開始
#define USART1_MAX_SENDLEN  1024
#define USART1_MAX_RECVLEN  1024
#define USART2_MAX_SENDLEN  1024
#define USART2_MAX_RECVLEN  1024
// 用戶代碼結束
/* USER CODE END Private defines */

void MX_USART1_UART_Init(void); // CubeMX生成的代碼
void MX_USART2_UART_Init(void); // CubeMX生成的代碼

/* USER CODE BEGIN Prototypes */
// 用戶代碼開始
extern uint8_t USART1_TxBUF[USART1_MAX_SENDLEN];// usart1 發送資料快取區
extern uint8_t USART1_RxBUF[USART1_MAX_RECVLEN];// usart1 接收資料快取區

extern uint8_t USART2_TxBUF[USART2_MAX_SENDLEN];// usart2 發送資料快取區
extern uint8_t USART2_RxBUF[USART2_MAX_RECVLEN];// usart2 接收資料快取區
extern volatile uint8_t USART2_RxLen;// usart2 接收資料長度
extern volatile uint8_t USART2_RecvEndFlag;// usart2 接收資料完成標志位

// 對usart1發送資料
void u1_printf(char *fmt, ...);
// 我不喜歡將對usart2發送資料也命名為printf，因為實際上并沒有對我print
void u2_transmit(char *fmt, ...);
// 用戶代碼結束
/* USER CODE END Prototypes */

2.1.4 修改 “usart.c”

在 MX_USART2_UART_Init(void) 函式中添加以下代碼，開啟IDLE中斷，并使能DMA接收
在最后添加第2步中宣告的兩個函式的函式體

void MX_USART2_UART_Init(void) {
    //......
    /* USER CODE BEGIN USART2_Init 2 */
	__HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE);
	HAL_UART_Receive_DMA(&huart2, USART2_RxBUF, USART2_MAX_RECVLEN);
    /* USER CODE END USART2_Init 2 */
    //......
}

/**********************分割線**********************/

/* USER CODE BEGIN 1 */
// 用戶代碼開始
void u1_printf(char *fmt, ...) {
	uint16_t i;
	va_list ap;
	va_start(ap, fmt);
	vsprintf((char*) USART1_TxBUF, fmt, ap);
	va_end(ap);
	i = strlen((const char*) USART1_TxBUF);
	HAL_UART_Transmit(&huart1, USART1_TxBUF, i, 100);

	memset(USART1_TxBUF, 0, USART1_MAX_SENDLEN);
}

void u2_transmit(char *fmt, ...) {
	uint16_t i, j;
	va_list ap;
	va_start(ap, fmt);
	vsprintf((char*) USART2_TxBUF, fmt, ap);
	va_end(ap);

    // 排除掉發送資訊中所有的'\00'使有效資訊可以發送
    // 但是仍要考慮到，MQTT報文等內容中可能含有'\00'
    // 這個時候就需要直接使用HAL_UART_Transmit()函式發送
    // 而放棄使用u2_transmit()
	for (i = 0; i < USART2_MAX_SENDLEN; i++) {
		j = i + 1;
		if (USART2_TxBUF[i] == '\00') {
			for (; j < USART2_MAX_SENDLEN; j++) {
				USART2_TxBUF[j - 1] = USART2_TxBUF[j];
			}
		}
	}

	i = strlen((const char*) USART2_TxBUF);

	HAL_UART_Transmit(&huart2, USART2_TxBUF, i, 100);

	memset(USART2_TxBUF, 0, USART2_MAX_SENDLEN);
	memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
	USART2_RecvEndFlag = 0;
}
// 用戶代碼結束
/* USER CODE END 1 */

2.1.5 修改 “stm32f1xx_it.c”

在中斷部分加入代碼，完成不定長資料接收，引入所需的頭檔案后，需要對 USART2_IRQHandler() 作如下修改，引入DMA中斷，當DMA接收完成后將USART2_RxLen設定為接收資料的長度，USART2_RecvEndFlag標志置1

/**
  * @brief This function handles USART2 global interrupt.
  */
void USART2_IRQHandler(void)
{
  /* USER CODE BEGIN USART2_IRQn 0 */
	uint32_t tmp_flag = 0;
	uint32_t temp;
	tmp_flag = __HAL_UART_GET_FLAG(&huart2, UART_FLAG_IDLE);
	if ((tmp_flag != RESET)) {
		__HAL_UART_CLEAR_IDLEFLAG(&huart2);
		temp = huart2.Instance->SR;
		temp = huart2.Instance->DR;
		HAL_UART_DMAStop(&huart2);
		temp = hdma_usart2_rx.Instance->CNDTR;
		USART2_RxLen = USART2_MAX_RECVLEN - temp;
		USART2_RecvEndFlag = 1;
	}
  /* USER CODE END USART2_IRQn 0 */
  HAL_UART_IRQHandler(&huart2);
  /* USER CODE BEGIN USART2_IRQn 1 */

  /* USER CODE END USART2_IRQn 1 */
}

2.1.6 設定監聽

完成上述步驟后，如果需要獲取USART2接收到的資料只需要在需要獲取資料的位置監聽 USART2_RecvEndFlag 的值，當其為1時，讀取USART2_RxBUF的內容即可，示例：

/* 在timeout時間內進行監聽，
 * 如果監聽到USART2_RecvEndFlag為1則對資料進行處理
 */
while (timeout--) {
	// u1_printf("%d ", timeout);
	// finish dma receive
	if (USART2_RecvEndFlag == 1) {
		check = esp8266_CheckRespond(ack);
		if (check == _MATCHOK) {
			u1_printf("(DBG:) Command closed loop completed\r\n");
		}

		USART2_RxLen = 0;
		USART2_RecvEndFlag = 0;
		HAL_UART_Receive_DMA(&huart2, USART2_RxBUF, USART2_MAX_RECVLEN);

		break;
	}
	HAL_Delay(1);
}

2.1.7 測驗代碼

不做展開，請自己測驗一下，如果不成功，請搜索相關內容再次嘗試，只要usart2能夠實作不定長資料接收，就可開始下一步

2.2 連接STM32與ESP8266

2.2.1 熟悉AT指令

請耐心看完以下內容
如果你已經下載了正點原子的資料，那么可以打開6，ESP8266相關資料檔案夾，查閱ESP8266_AT指令集V2.1.0了解ESP8266的AT指令集，在實際連接前，可以先使用CH340x、CP2102等串口模塊通過串口除錯助手將ESP8266模塊連接到網路，熟悉這個程序后，只需要使用STM32的USART2向ESP8266模塊發送在串口助手中發送過的指令，就可以使用STM32驅動ESP8266連接網路
那么先來了解一下本次需要用到的AT指令，均來自ESP8266_AT指令集V2.1.0

AT指令作用
+++請參照說明檔案
AT\r\nAT測驗指令，回傳OK
ATEx\r\nx：0—關倍訓顯，1—打開回顯
AT+CWMODE_CUR=x\r\n設定模塊作業模式，不保存到Flash，x：0—AP，1—STA，2—AP+STA
AT+CWAUTOCONN=x\r\n設定自動連接，x：0—關閉，1—開啟
AT+CWJAP_CUR=“ssid”,“pswd”\r\n連接AP網路，不保存到Flash，ssid—網路名稱，pswd—密碼
AT+CWJAP_CUR?\r\n查詢網路資訊，需要連接到網路
AT+CIPSTA_CUR?\r\n查詢IP資訊，需要連接到網路
AT+CWDHCP_CUR=x,y\r\n請參照說明檔案
AT+CIPMUX=x\r\n多連接模式設定，x：0—關閉，1—開啟
AT+CIPMODE=x\r\n傳輸模式設定，x：0—普通模式，1—透傳模式
AT+CIPSTART=“mode”,“IpServer”,ServerPort\r\n連接到服務器，具體請參照說明檔案，mode指示服務器型別，IpServer指示服務器地址，ServerPort指示服務器埠
AT+CIPSEND\r\n發送資料

其他AT指令請查閱檔案，將以上步驟按照設定引數并需要執行一次后，向ESP8266發送資料，TCP服務端即可收到資料，

2.2.2 串口驅動ESP8266連接電腦TCP服務器

接收資料測驗，以連接WIFI上網的Windows電腦為例：

  1. 在命令列中使用ipconfig查找到本機的ip地址
  2. 在串口除錯助手中設定

    埠使用默認埠即可，注意這兩個對應上述指令中的AT+CIPSTART=“mode”,“IpServer”,“ServerPort”，將mode設定為TCP，因為連接的是TCP服務器

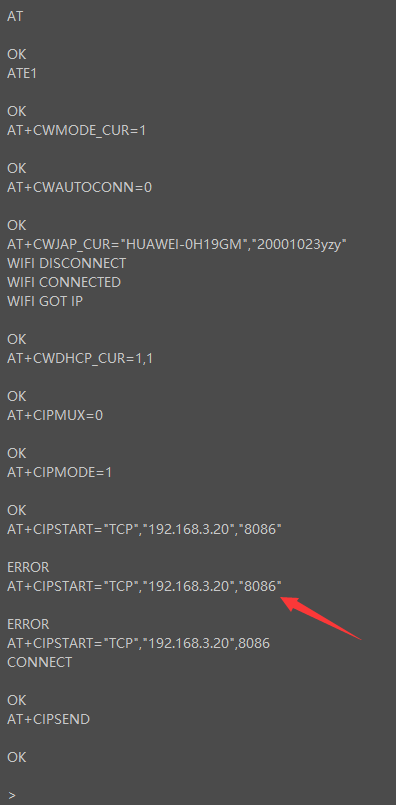

  3. 在串口中發送下圖所示指令，得到回傳結果，注意在發送服務器資訊時，埠號不加引號，最后進行發送資訊測驗

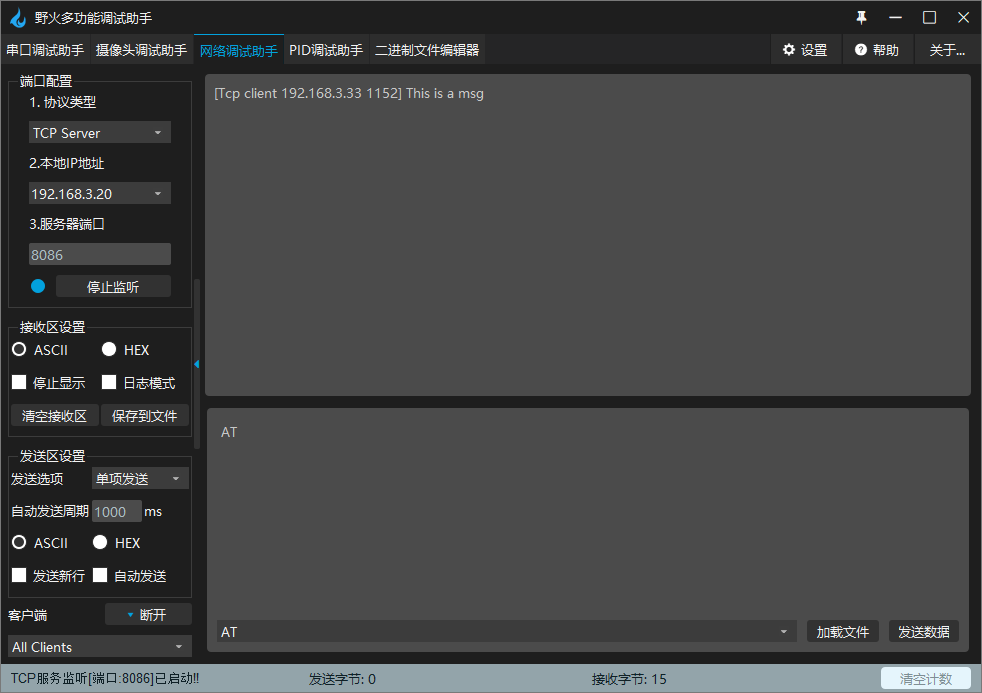

  4. 發送測驗資訊

2.2.3 STM32驅動ESP8266連接電腦TCP服務器

  1. 創建 “esp8266.h” 和 “esp8266.c” 檔案
  2. 檢查AT指令回傳的資料
    使用函式strstr(str1, str2) 具體原理不贅述，該函式如果查找成功則回傳值不為NULL，使用此方法可以檢查發送AT指令后得到的回傳結果是否為預期，由此來判斷AT指令是否成功發送以及是否起作用
// WIFI_StateTypeDef 是我自己定義的一個表示ESP8266狀態的enum型別
// str 為期望的回傳，如期望回傳 "OK"，則str應設定為 "OK"
WIFI_StateTypeDef esp8266_CheckRespond(uint8_t *str) {
	u1_printf("(DBG:) usart2 recv:\r\n%s\r\n", USART2_RxBUF);
	if (strstr((const char*) USART2_RxBUF, (const char*) str) != NULL) {
		u1_printf("(DBG:) Match succeed\r\n");
		memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
		return _MATCHOK;
	}

	memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
	return _MATCHERROR;
}
  1. 發送AT指令并檢查指令倍訓
/**
 * @param cmd: cmd to be send
 * @param ack: correct ack to be checked
 * @param waitms: wait time ms
 * @param newline: transmit a new line or not
 */
WIFI_StateTypeDef esp8266_TransmitCmd(uint8_t *cmd, uint8_t *ack,
		uint32_t waitms, uint8_t newline) {
	int timeout = waitms;
	uint8_t check = 0;
	memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
	u1_printf("\r\n(DBG:) Try to send cmd: %s\r\n", cmd);
	if (newline == 0)
		u2_transmit("%s", cmd);      // transmit cmd to usart2
	else
		u2_transmit("%s\r\n", cmd); // transmit cmd to usart2

	u1_printf("(DBG:) Waiting reply\r\n");
	while (timeout--) {
		// u1_printf("%d ", timeout);
		// finish dma receive
		if (USART2_RecvEndFlag == 1) {
			check = esp8266_CheckRespond(ack);
			if (check == _MATCHOK) {
				u1_printf("(DBG:) Command closed loop completed\r\n");
			}

			USART2_RxLen = 0;
			USART2_RecvEndFlag = 0;
			HAL_UART_Receive_DMA(&huart2, USART2_RxBUF, USART2_MAX_RECVLEN);

			break;
		}
		HAL_Delay(1);
	}

	if (check == _MATCHERROR) {
		u1_printf("\r\n(DBG:) Cmd match failed\r\n");
		return check;
	}
	if (timeout <= 0) {
		u1_printf("(DBG:) Finish waiting\r\n");
		u1_printf("\r\n(DBG:) Timeout\r\n");
		return _TIMEOUT;
	}
	u1_printf("(DBG:) Succeed\r\n");
	return _SUCCEED;
}
  1. 完善 "esp8266.c"
    通過之前用串口助手控制ESP8266連接TCP服務器的程序，以上述兩個函式為基礎構建連接程序，以關倍訓顯的命令倍訓為例，發送命令后根據 **esp8266_Transmit()的回傳值決定下一步操作，當不成功時記錄重試次數，重試次數超過最大值后，放棄重試，回傳該命令發送失敗，具體代碼請查閱 Github倉庫 中 \Core\Inc\esp8266.h 和\Core\Src\esp8266.c
WIFI_StateTypeDef esp8266_SetUpTCPConnection() {
	uint8_t retry_count = 0;
	/* Other steps */
	/**************************分割線**************************/
	/* Close echo */
	u1_printf("(DBG:) Trying to close echo\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "ATE0", OK_ACK, 500, WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Close echo failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(100);
	retry_count = 0;		// reset retry count
	/**************************分割線**************************/
	/* Other steps */
}
  1. 測驗使用STM32驅動ESP8266連接電腦TCP服務器
    在github倉庫中找到 “esp8266.c” 和 “net_conf.h” 兩個檔案，對 “net_conf.h” 中的網路相關屬性做配置，或使用其他的方法使函式可以獲取TCP服務器的地址和埠，下面是 “net_conf.h” 的內容
#ifndef __NET_CONF_H
#define __NET_CONF_H

// Please modify those macro definitions to meet needs

#define WIFI_TAR 1

#if WIFI_TAR == 0

#define AP_SSID     (const char*)"YOUR OWN WIFI SSID"
#define AP_PSWD     (const char*)"YOUR OWN WIFI PSWD"

#elif WIFI_TAR == 1

#define AP_SSID     (const char*)"YOUR OWN PC AP SSID"
#define AP_PSWD     (const char*)"YOUR OWN PC AP PSWD"

#endif

#define CONNECT_MODE 0

#if CONNECT_MODE == 0

#define IpServer       "YOUR OWN MQTT SERVER ADDRESS"
#define ServerPort     "YOUR OWN MQTT SERVER PORT"

#elif CONNECT_MODE == 1

#define IpServer       "YOUR OWN PC TCP SERVER ADDRESS"
#define ServerPort     "YOUR OWN PC TCP SERVER PORT"

#endif

#define MQTT_DEVICE_ID (uint8_t*)"YOUR OWN MQTT DEVICE ID"
#define MQTT_SECRET    (uint8_t*)"YOUR OWN MQTT DEVICE SECRET CODE"

#define MQTT_CLIENTID   "YOUR OWN MQTT DEVICE CLIENTID"
#define MQTT_USERNAME   "YOUR OWN MQTT DEVICE USERNAME"
#define MQTT_PASSWORD   "YOUR OWN MQTT DEVICE PASSWORD"

#endif
  1. 上面所說的工程中只需要esp8266相關檔案即可使STM32驅動ESP8266連接TCP服務器，請務必讀多讀幾遍代碼，esp8266.c 代碼如下，實際上就是使用之前說的兩個函式復現使用串口助手發送AT指令的程序，并加入確認部分，請先運行以下代碼通過將測驗資訊發送給電腦TCP服務器成功后，再進行后續內容
#include "esp8266.h"

static WIFI_StateTypeDef wifi_state = _OFFLINE;
static WIFI_StateTypeDef trans_state = _UNKNOWN_STATE;
static uint8_t wifi_config_step = 0;

WIFI_StateTypeDef esp8266_CheckRespond(uint8_t *str) {
	u1_printf("(DBG:) usart2 recv:\r\n%s\r\n", USART2_RxBUF);
	if (strstr((const char*) USART2_RxBUF, (const char*) str) != NULL) {
		u1_printf("(DBG:) Match succeed\r\n");
		memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
		return _MATCHOK;
	}

	memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
	return _MATCHERROR;
}

WIFI_StateTypeDef esp8266_TransmitCmd(uint8_t *cmd, uint8_t *ack,
		uint32_t waitms, uint8_t newline) {
	int timeout = waitms;
	uint8_t check = 0;
	memset(USART2_RxBUF, 0, USART2_MAX_RECVLEN);
	u1_printf("\r\n(DBG:) Try to send cmd: %s\r\n", cmd);
	if (newline == 0)
		u2_transmit("%s", cmd);      // transmit cmd to usart2
	else
		u2_transmit("%s\r\n", cmd); // transmit cmd to usart2

	u1_printf("(DBG:) Waiting reply\r\n");
	while (timeout--) {
		// u1_printf("%d ", timeout);
		// finish dma receive
		if (USART2_RecvEndFlag == 1) {
			check = esp8266_CheckRespond(ack);
			if (check == _MATCHOK) {
				u1_printf("(DBG:) Command closed loop completed\r\n");
			}

			USART2_RxLen = 0;
			USART2_RecvEndFlag = 0;
			HAL_UART_Receive_DMA(&huart2, USART2_RxBUF, USART2_MAX_RECVLEN);

			break;
		}
		HAL_Delay(1);
	}

	if (check == _MATCHERROR) {
		u1_printf("\r\n(DBG:) Cmd match failed\r\n");
		return check;
	}
	if (timeout <= 0) {
		u1_printf("(DBG:) Finish waiting\r\n");
		u1_printf("\r\n(DBG:) Timeout\r\n");
		return _TIMEOUT;
	}
	u1_printf("(DBG:) Succeed\r\n");
	return _SUCCEED;
}

WIFI_StateTypeDef esp8266_HardwareReset(uint32_t waitms) {
	int timeout = waitms;
	WIFI_RST_Enable();
	HAL_Delay(500);
	WIFI_RST_Disable();
	while (timeout--) {
		if (USART2_RecvEndFlag == 1) {

			u1_printf("(DBG:) Hardware Reset OK!\r\n");
			HAL_Delay(100);

			USART2_RxLen = 0;
			USART2_RecvEndFlag = 0;
			HAL_UART_Receive_DMA(&huart2, USART2_RxBUF, USART2_MAX_RECVLEN);

			return _SUCCEED;
		}
		HAL_Delay(1);
	}
	if (timeout <= 0) {
		u1_printf("(DBG:) Finish waiting\r\n");
		u1_printf("\r\n(DBG:) Timeout\r\n");
		return _TIMEOUT;
	}

	return _UNKNOWN_ERROR;
}

WIFI_StateTypeDef esp8266_ConnectAP() {
	uint16_t cmd_len = strlen(AP_SSID) + strlen(AP_PSWD) + 30;
	uint8_t *cmd = (uint8_t*) malloc(cmd_len * sizeof(uint8_t));
	memset(cmd, 0, cmd_len);
	sprintf((char*) cmd, "AT+CWJAP_CUR=\"%s\",\"%s\"", AP_SSID, AP_PSWD);

	if (esp8266_TransmitCmd(cmd, (uint8_t*) "WIFI CONNECTED",
			3 * ESP8266_MAX_TIMEOUT, WITH_NEWLINE) == _SUCCEED)
		wifi_state = _ONLINE;
	else
		wifi_state = _OFFLINE;

	return wifi_state;
}

WIFI_StateTypeDef esp8266_ConnectServer() {
	uint16_t cmd_len = strlen(IpServer) + strlen(ServerPort) + 30;
	uint8_t *cmd = (uint8_t*) malloc(cmd_len * sizeof(uint8_t));
	memset(cmd, 0, cmd_len);
	sprintf((char*) cmd, "AT+CIPSTART=\"TCP\",\"%s\",%s", IpServer, ServerPort);

	if (esp8266_TransmitCmd(cmd, (uint8_t*) "CONNECT", 3 * ESP8266_MAX_TIMEOUT,
	WITH_NEWLINE) == _SUCCEED)
		wifi_state = _CONNECTED;
	else
		wifi_state = _DISCONNECTED;

	return wifi_state;
}

WIFI_StateTypeDef esp8266_SetUpTCPConnection() {
	uint8_t retry_count = 0;

	/* Reset esp8266 */
	u1_printf("(DBG:) Trying to reset esp8266\r\n");
	wifi_config_step++;
	while (esp8266_HardwareReset(500) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Reset failed\r\n");
			retry_count = 0;
			trans_state = _UNKNOWN_STATE;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(2000);		// wait 2 seconds
	retry_count = 0;		// reset retry count

	/* Disable transparent transmission */
	u1_printf("(DBG:) Trying to close transparent transmission\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd(TRANS_QUIT_CMD, TRANS_QUIT_CMD,
	ESP8266_MAX_TIMEOUT,
	WITHOUT_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1500);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Close transparent transmission failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	trans_state = _TRANS_DISABLE;
	HAL_Delay(1500);
	retry_count = 0;		// reset retry count

	/* Close echo */
	u1_printf("(DBG:) Trying to close echo\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "ATE0", OK_ACK, 500, WITH_NEWLINE)
			!= _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Close echo failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(100);
	retry_count = 0;		// reset retry count

	/* Set wifi mode 0:AP 1:STA 2:AP+STA */
	u1_printf("(DBG:) Trying to set Wifi mode\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "AT+CWMODE_CUR=1", OK_ACK, 500,
	WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Set Wifi mode failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(100);
	retry_count = 0;		// reset retry count

	/* Disable auto connect */
	u1_printf("(DBG:) Trying to close auto connect\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "AT+CWAUTOCONN=0", OK_ACK, 500,
	WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Close auto connect failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(100);
	retry_count = 0;		// reset retry count

	/* Connect to AP(Wifi) */
	u1_printf("(DBG:) Trying to connect to AP\r\n");
	wifi_config_step++;
	while (esp8266_ConnectAP() != _ONLINE) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Connect to AP failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(1000);
	retry_count = 0;		// reset retry count

	/* Try to get AP info */
	if (wifi_state == _ONLINE) {
		while (esp8266_TransmitCmd((uint8_t*) "AT+CWJAP_CUR?", OK_ACK,
		ESP8266_MAX_TIMEOUT, WITH_NEWLINE) != _SUCCEED) {
			retry_count++;
			HAL_Delay(1000);
			if (retry_count > ESP8266_MAX_RETRY_TIME / 2) {
				u1_printf("(DBG:) Get AP msg failed\r\n");
				u1_printf(
						"(DBG:) Connect server process will not be terminated");
				retry_count = 0;
				wifi_config_step--;
				break;
			}
		}
	}

	HAL_Delay(1000);
	retry_count = 0;		// reset retry count

	/* Try to get IP info */
	if (wifi_state == _ONLINE) {
		while (esp8266_TransmitCmd((uint8_t*) "	AT+CIPSTA_CUR?", OK_ACK,
		ESP8266_MAX_TIMEOUT, WITH_NEWLINE) != _SUCCEED) {
			retry_count++;
			HAL_Delay(1000);
			if (retry_count > ESP8266_MAX_RETRY_TIME / 2) {
				u1_printf("(DBG:) Get IP info failed\r\n");
				u1_printf(
						"(DBG:) Connect server process will not be terminated");
				retry_count = 0;
				wifi_config_step--;
				break;
			}
		}
	}

	HAL_Delay(1000);
	retry_count = 0;		// reset retry count

	/* Set DHCP */
	u1_printf("(DBG:) Trying to set DHCP mode\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "AT+CWDHCP_CUR=1,1", OK_ACK, 1000,
	WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Set DHCP model failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(1000);
	retry_count = 0;

	/* Set single connection */
	u1_printf("(DBG:) Trying to set single connection\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "AT+CIPMUX=0", OK_ACK, 1000,
	WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Set single connection model failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(1000);
	retry_count = 0;

	/* Set transparent transmission */
	u1_printf("(DBG:) Trying to set transparent transmission mode\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "AT+CIPMODE=1", OK_ACK, 1000,
	WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Set transparent transmission mode failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(1000);
	retry_count = 0;

	/* Connect to TCP server */
	u1_printf("(DBG:) Trying to connect TCP server\r\n");
	wifi_config_step++;
	while (esp8266_ConnectServer() != _CONNECTED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Connect TCP server failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	HAL_Delay(1000);
	retry_count = 0;

	/* enable data send(transparent transmission) */
	u1_printf("(DBG:) Trying to enable data send\r\n");
	wifi_config_step++;
	while (esp8266_TransmitCmd((uint8_t*) "AT+CIPSEND", OK_ACK, 1000,
	WITH_NEWLINE) != _SUCCEED) {
		retry_count++;
		HAL_Delay(1000);
		if (retry_count > ESP8266_MAX_RETRY_TIME) {
			u1_printf("(DBG:) Set transparent transmission mode failed\r\n");
			retry_count = 0;
			wifi_config_step--;
			return _FAILED;
		}
	}

	trans_state = _TRANS_ENBALE;
	HAL_Delay(1000);
	retry_count = 0;

	/* send test msg */
//	u1_printf("Test msg is sending to TCP Server\r\n");
//	u2_transmit("This msg means TCP connection has been set up\r\n");
//	u1_printf("Test msg has been send to TCP Server\r\n");
	return _SUCCEED;
}

3. 結束

參考代碼，完成上述程序后，STM32可以成功驅動ESP8266連接TCP服務器，連接不同的TCP服務器只需要修改配置中的服務器地址和服務器埠即可，

祝各位身體健康

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/290740.html

標籤：其他

上一篇：gnu radio學習（一）多型型別PMT詳解

下一篇：C# 學習筆記（18）操作SQL Server 中

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
