我在除錯這款芯片的時候發現硬體配置不是太清楚，我選擇的配置是
Config0 gnd phy地址00011
Config1 vdd 啟用暫停功能
Config2 vdd 1110自動協商，兼容所有模式，優先主機
Config3 ledduplex 使能crossover 失能125M時鐘
Config4 vdd 1111 gmii to copper
Config5 vdd 失能自動介質選擇 失能能量檢測
Config6 ledr 選擇mdc/mdio界面 中斷信號低電平有效 終端電阻50歐
但是插上網線燈始終不亮，用萬用表測量一下發現芯片的tx_clk沒有輸出。請問一下是為什么？
uj5u.com熱心網友回復：
樓主問題解決了么？uj5u.com熱心網友回復：

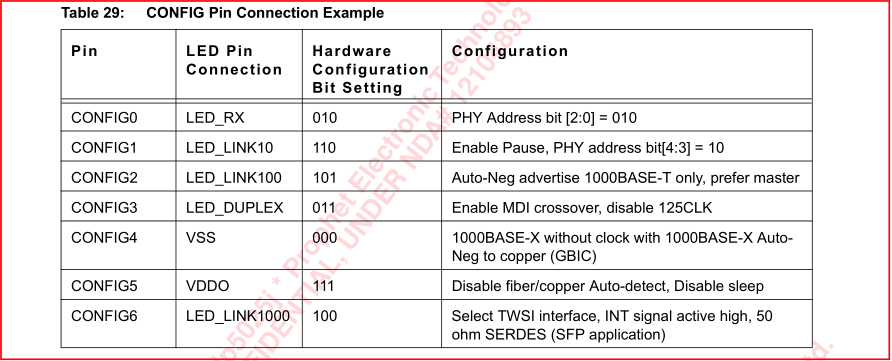

主要通過這三個圖，來對88E1111進行硬體配置，需要什么模式就配什么模式。
uj5u.com熱心網友回復：
根據你的配置：PHY ADD應該是1011111，你寫的是00011，不對。
先別急著測量TX_CLK，先確認MDC/MDIO訪問是否正常，MAC能否正常對PHY進行初始化配置
uj5u.com熱心網友回復：
您說的PHY ADD是1011111，您是怎么得到的呀，我是不是理解錯了uj5u.com熱心網友回復：
沒有uj5u.com熱心網友回復：
我的配置表在題目中寫了，您能幫我看看有什么問題嘛uj5u.com熱心網友回復：
樓主，我是smgii的模式應該怎么配置啊uj5u.com熱心網友回復：
燈不亮不代表不通，因為硬體配置里面可能沒有詳細配置LED功能，可能你配的是千兆，協商成了百兆，燈就不良。可以先直接連pc看看能不能協商上轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/29092.html
