前言

在移動開發中，對開發者來說不同的人具有不同的能力，就像讀一本書一樣，一千個讀者，有一千個哈姆雷特，但不管怎樣，只要你是個軟體開發者你就必須學習windows或Linux等作業系統的運行原理，就不扯這么多了直接上干貨，
【由于文中篇幅較長，提前預告：文末有大量手寫框架原始碼及架構思維資料，需要的可直接跳越至文末領取】

實戰

在實戰之前，我們先來了解一下 Navigation 中最關鍵的三要素，他們是：

• Navigation Graph (New XML resource)
  如我們的第一張圖所示，這是一個新的資源檔案，用戶在可視化界面可以看出
  他能夠到達的 Destination (用戶能夠到達的螢屏界面)，以及流程關系，
• NavHostFragment (Layou XML view)
  當前 Fragment 的容器
• NavController (Kotlin/Javaobject)
  導航的控制者

可能我這么解釋還是有點抽象，做一個不是那么恰當的比喻，我們可以將 Navigation Graph 看作一個地圖，
NavHostFragment 看作一個車，以及把 NavController 看作車中的方向盤， Navigation Graph 中可以看出各個地點（Destination）和通往各個地點的路徑， NavHostFragment 可以到達地圖中的各個目的地，但是決定到什么目的地還是方向盤 NavController ，雖然它取決于開車人（用戶），

第一步 添加依賴

模塊層的 build.gradle 檔案需要添加：

ext.navigationVersion = "2.0.0"
dependencies {
                //...
               implementation "androidx.navigation:navigation-fragment- ktx:$rootProject.navigationVersion"
               implementation "androidx.navigation:navigation-ui-ktx:$rootProject.navigationVersion"
 }

如果你要使用 SafeArgs 插件，還要在專案目錄下的 build.gradle 檔案添加：

buildscript {
      ext.navigationVersion = "2.0.0"
      dependencies {
            classpath "androidx.navigation:navigation-safe-args-gradle- plugin:$navigationVersion"
      }
}

以及模塊下面的 build.gradle 檔案添加：

apply plugin: 'kotlin-android-extensions'
apply plugin: 'androidx.navigation.safeargs'

第二步 創建navigation導航

1. 創建基礎目錄：資源檔案 res 目錄下創建 navigation 目錄 -> 右擊 navigation 目錄New一個 Navigation resource file
2. 創建一個

Destination

，如果說

navigation

是我們的導航工具，

Destination

是我們的目的地，在此之前，我已經寫好了一個

WelcomeFragment

、

LoginFragment

和

RegisterFragment

，添加

Destination

的操作完成后如下所示：

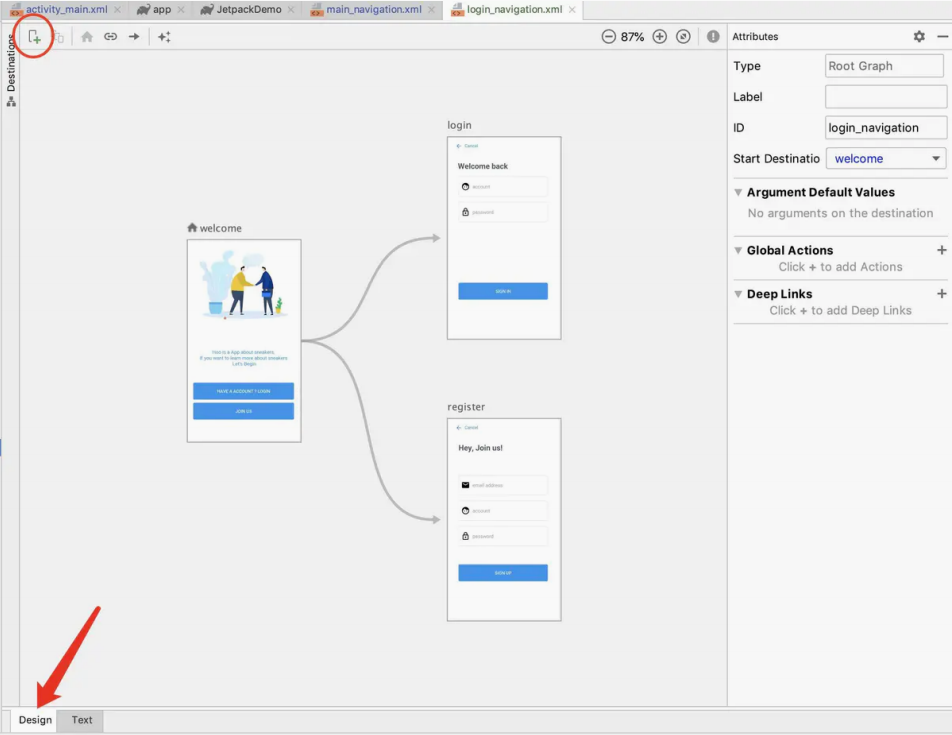

添加Destination

除了可視化界面之外，我們仍然有必要看一下里面的內容組成， login_navigation.xml :

<navigation
      ...
      android:id="@+id/login_navigation"
      app:startDestination="@id/welcome">

      <fragment
          android:id="@+id/login"
          android:name="com.joe.jetpackdemo.ui.fragment.login.LoginFragment"
          android:label="LoginFragment"
          tools:layout="@layout/fragment_login"
          />

       <fragment
          android:id="@+id/welcome"
          android:name="com.joe.jetpackdemo.ui.fragment.login.WelcomeFragment"
          android:label="LoginFragment"
          tools:layout="@layout/fragment_welcome">
          <action
                .../>
          <action
                .../>
          </fragment>

      <fragment
          android:id="@+id/register"
          android:name="com.joe.jetpackdemo.ui.fragment.login.RegisterFragment"
          android:label="LoginFragment"
          tools:layout="@layout/fragment_register"
          >
          <argument
                .../>
      </fragment>
</navigation>

我在這里省略了一些不必要的代碼，讓我們看一下 navigation標簽 的屬性:

app:startDestination 默認的起始位置

第三步 建立 NavHostFragment

我們創建一個新的 LoginActivity ，在 activity_login.xml 檔案中：

<androidx.constraintlayout.widget.ConstraintLayout
      ...>

      <fragment
          android:id="@+id/my_nav_host_fragment"
          android:name="androidx.navigation.fragment.NavHostFragment"
          app:navGraph="@navigation/login_navigation"
          app:defaultNavHost="true"
          android:layout_width="match_parent"
          android:layout_height="match_parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

有幾個屬性需要解釋一下：

• android:name
  值必須是androidx.navigation.fragment.NavHostFragment，宣告這是一個 NavHostFragment
• app:navGraph
  存放的是第二步建好導航的資源檔案，也就是確定了Navigation Graph
• app:defaultNavHost="true"
  與系統的回傳按鈕相關聯

第四步 界面跳轉、引數傳遞和影片

在 WelcomeFragment 中，點擊登錄和注冊按鈕可以分別跳轉到 LoginFragment 和 RegisterFragment 中，

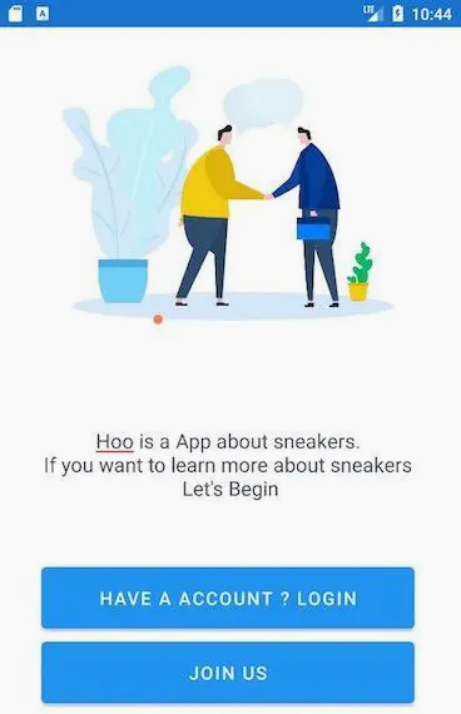

WelcomeFragment.
這里我使用了兩種方式實作：

方式一 利用ID導航

目標： WelcomeFragment 攜帶 key 為 name 的資料跳轉到 LoginFragment ， LoginFragment 接收后顯示，
Have a account ? Login 按鈕的點擊事件如下：

btnLogin.setOnClickListener {
          // 設定影片引數
          val navOption = navOptions {
                  anim {
                        enter = R.anim.slide_in_right
                        exit = R.anim.slide_out_left
                        popEnter = R.anim.slide_in_left
                        popExit = R.anim.slide_out_right
                  }
          }
          // 引數設定
          val bundle = Bundle()
          bundle.putString("name","TeaOf")
          findNavController().navigate(R.id.login, bundle,navOption)
}

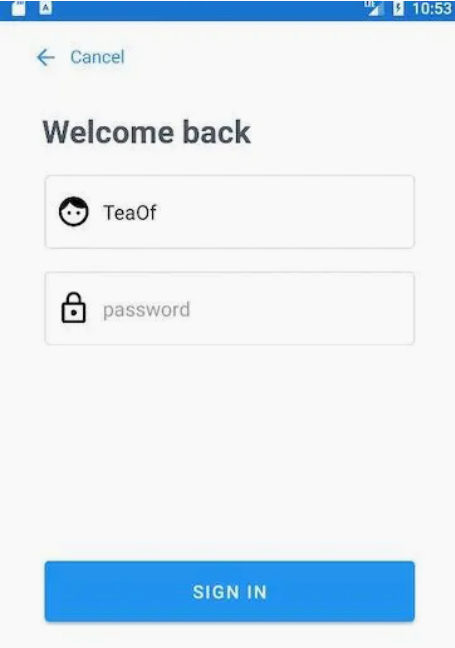

后續 LoginFragment 的接收代碼比較簡單，直接獲取Fragment中的 Bundle 即可，這里不再出示代碼，最后的效
果：

LoginFragment

方式二 利用 Safe Args **

目標： WelcomeFragment 通過 Safe Args 將資料傳到 RegisterFragment ， RegisterFragment 接收后顯示，
再看一下已經展示過的 login_navigation.xml ：

<navigation
      ...>
      <fragment
          ...
          />

      <fragment
          android:id="@+id/welcome"
          >
          <action
              android:id="@+id/action_welcome_to_login"
              app:destination="@id/login"/>
          <action
              android:id="@+id/action_welcome_to_register"
              app:enterAnim="@anim/slide_in_right"
              app:exitAnim="@anim/slide_out_left"
              app:popEnterAnim="@anim/slide_in_left"
              app:popExitAnim="@anim/slide_out_right"
              app:destination="@id/register"/>
      </fragment>
      <fragment
          android:id="@+id/register"
          ...
          >
          <argument
              android:name="EMAIL"
              android:defaultValue="2005@qq.com"
              app:argType="string"/>
      </fragment>
</navigation>

細心的可能已經觀察到 navigation 目錄下的 login_navigation.xml 資源檔案中的 action 標簽和 argument
標簽，這里需要解釋一下：

• app:destination
  跳轉完成到達的 fragment 的Id
• app:popUpTo
  將 fragment 從 堆疊 中彈出，直到某個Id的 fragment

argument標簽

• android:name
  標簽名字
• app:argType
  標簽的型別
• android:defaultValue
  默認值

點擊Android studio中的Make Project按鈕，可以發現系統為我們生成了兩個類：

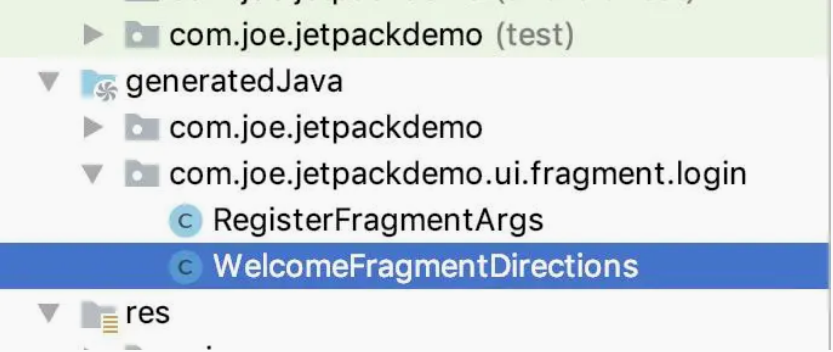

系統生成的類

WelcomeFragment

中的

JOIN US

按鈕點擊事件：

btnRegister.setOnClickListener {
        val action = WelcomeFragmentDirections
              .actionWelcomeToRegister()
              .setEMAIL("TeaOf1995@Gamil.com")
        findNavController().navigate(action)
}

RegisterFragment 中的接收：

override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)

        // ...
        val safeArgs:RegisterFragmentArgs by navArgs()
        val email = safeArgs.email
        mEmailEt.setText(email)
}

以及效果：

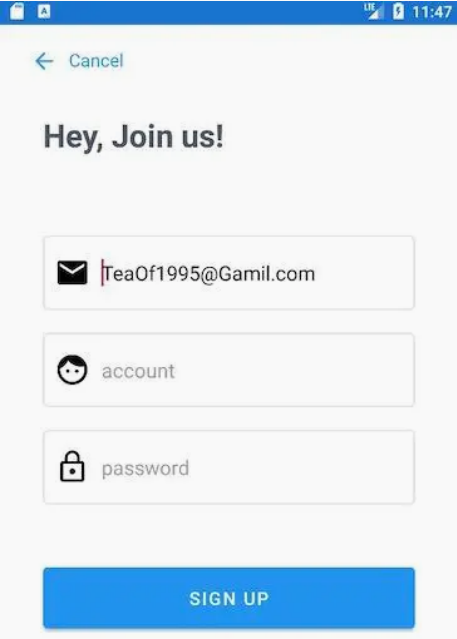

RegisterFragment
需要提及的是，如果不用

Safe Args

,

action

可以由

Navigation.createNavigateOnClickListener(R.id.next_action, null)

方式生成，感興趣的可以自行撰寫，

更多

Navigation 可以系結 menus 、 drawers 和 bottom navigation ，這里我們以 bottom navigation 為例，我先在
navigation 目錄下新創建了 main_navigation.xml ，接著新建了 MainActivity ，下面則是
activity_main.xml :

<LinearLayout
      ...>
      <fragment
          android:id="@+id/my_nav_host_fragment"
          android:name="androidx.navigation.fragment.NavHostFragment"
          android:layout_width="match_parent"
          app:navGraph="@navigation/main_navigation"
          app:defaultNavHost="true"
          android:layout_height="0dp"
          android:layout_weight="1"/>
      <com.google.android.material.bottomnavigation.BottomNavigationView
          android:id="@+id/navigation_view"
          android:layout_width="match_parent"
          android:layout_height="wrap_content"
          android:background="@android:color/white"
          app:itemIconTint="@color/colorAccent"
          app:itemTextColor="@color/colorPrimary"
          app:menu="@menu/menu_main"/>
  </LinearLayout>

MainActivity 中的處理也十分簡單：

class MainActivity : AppCompatActivity() {

          lateinit var bottomNavigationView: BottomNavigationView

          override fun onCreate(savedInstanceState: Bundle?) {
              //...
              val host: NavHostFragment =
          supportFragmentManager.findFragmentById(R.id.my_nav_host_fragment) as NavHostFragment
              val navController = host.navController
              initWidget()
              initBottomNavigationView(bottomNavigationView,navController)
          }

          private fun initBottomNavigationView(bottomNavigationView: BottomNavigationView, navController: NavController) {
              bottomNavigationView.setupWithNavController(navController)
          }
          private fun initWidget() {
              bottomNavigationView = findViewById(R.id.navigation_view)
          }
}

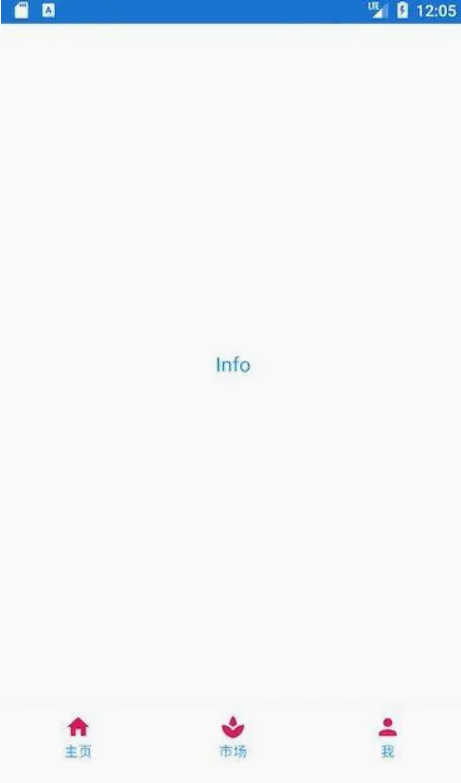

效果：

結束
