Volumes配置管理

容器中的檔案在磁盤上是臨時存放的，這給容器中運行的特殊應用程式帶來一些問題，首先，當容器崩潰時，kubelet 將重新啟動容器，容器中的檔案將會丟失,因為容器會以干凈的狀態重建，其次，當在一個 Pod 中同時運行多個容器時，常常需要在這些容器之間共享檔案， Kubernetes 抽象出 Volume 物件來解決這兩個問題，
Kubernetes 卷具有明確的生命周期,與包裹它的 Pod 相同，因此，卷比 Pod 中運行的任何容器的存活期都長，在容器重新啟動時資料也會得到保留，當然，當一個 Pod 不再存在時，卷也將不再存在，也許更重要的是，Kubernetes 可以支持許多型別的卷，Pod 也能同時使用任意數量的卷，
卷不能掛載到其他卷，也不能與其他卷有硬鏈接， Pod 中的每個容器必須獨立地指定每個卷的掛載位置，
Kubernetes 支持下列型別的卷：
awsElasticBlockStore 、azureDisk、azureFile、cephfs、cinder、configMap、csi
downwardAPI、emptyDir、fc (fibre channel)、flexVolume、flocker
gcePersistentDisk、gitRepo (deprecated)、glusterfs、hostPath、iscsi、local、
nfs、persistentVolumeClaim、projected、portworxVolume、quobyte、rbd
scaleIO、secret、storageos、vsphereVolume

emptyDir 示例

當 Pod 指定到某個節點上時，首先創建的是一個 emptyDir 卷，并且只要 Pod 在該節點上運行，卷就一直存在，就像它的名稱表示的那樣，卷最初是空的，盡管 Pod 中的容器掛載 emptyDir 卷的路徑可能相同也可能不同，但是這些容器都可以讀寫 emptyDir 卷中相同的檔案，當 Pod 因為某些原因被從節點上洗掉時，emptyDir 卷中的資料也會永久洗掉
emptyDir 的使用場景：
快取空間，例如基于磁盤的歸并排序，
為耗時較長的計算任務提供檢查點，以便任務能方便地從崩潰前狀態恢復執行，
在 Web 服務器容器服務資料時，保存內容管理器容器獲取的檔案，

vim vol1.yaml

apiVersion: v1
kind: Pod
metadata:
  name: vol1
spec:
  containers:
  - image: busyboxplus
    name: vm1
    command: ["sleep", "300"]
    volumeMounts:
    - mountPath: /cache
      name: cache-volume
  - name: vm2
    image: nginx
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: cache-volume
  volumes:
  - name: cache-volume
    emptyDir:
      medium: Memory
      sizeLimit: 100Mi

kubectl apply -f vol1.yaml

在這里插入圖片描述

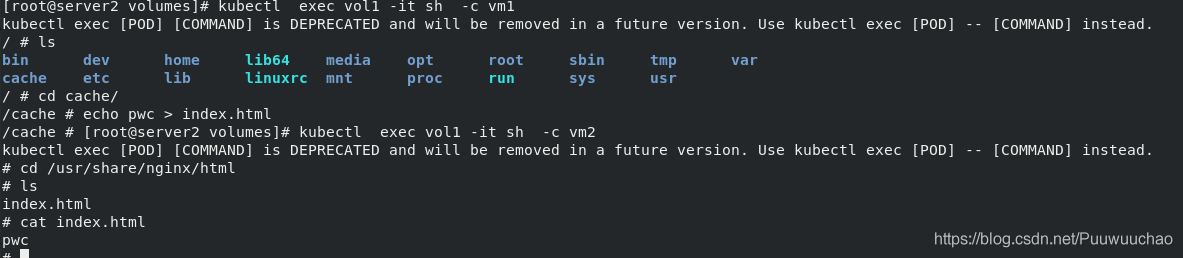

進入vm1的sh，在/cache里創建一個index.html檔案并寫入pwc
進入vm2的sh，在/usr/share/nginx/html里查看index.html

kubectl  exec vol1 -it sh  -c vm1
cd cache/
echo pwc > index.html
ctrl+d 退出
kubectl  exec vol1 -it sh  -c vm2
cat /usr/share/nginx/html/index.html

在這里插入圖片描述在/cache寫入一個200M的檔案
可以看到檔案超過sizeLimit，則一段時間后（1-2分鐘）會被kubelet evict掉，之所以不是“立即”被evict，是因為kubelet是定期進行檢查的，這里會有一個時間差，

hostPath 示例

hostPath 卷能將主機節點檔案系統上的檔案或目錄掛載到您的 Pod 中，雖然這不是大多數 Pod 需要的，但是它為一些應用程式提供了強大的逃生艙，

hostPath 的一些用法有：
運行一個需要訪問 Docker 引擎內部機制的容器,掛載 /var/lib/docker 路徑，
在容器中運行 cAdvisor 時，以 hostPath 方式掛載 /sys，
允許 Pod 指定給定的 hostPath 在運行 Pod 之前是否應該存在，是否應該創建以及應該以什么方式存在，

vim vol2.yaml

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: nginx
    name: test-container
    volumeMounts:
    - mountPath: /test-pd
      name: test-volume
  volumes:
  - name: test-volume
    hostPath:
      path: /data
      type: DirectoryOrCreate

查看pod調度節點是否創建相關目錄

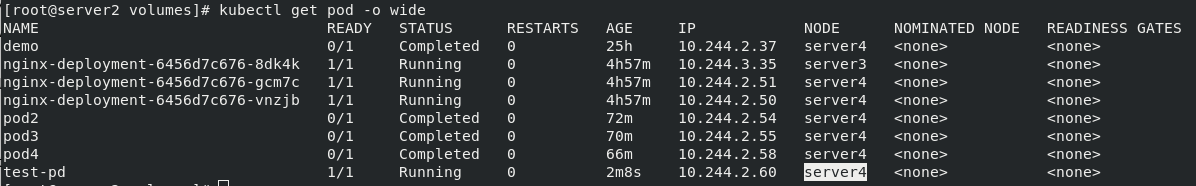

查看到生成的pod，名為test-pd 在server4上
在這里插入圖片描述

kubectl  exec test-pd -it sh

在這里插入圖片描述

NFS 示例

vim vol3.yaml

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: nginx
    name: test-container
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: test-volume
  volumes:
  - name: test-volume
    nfs:
      server: 172.25.21.1
      path: /nfs/mnt

在你所有k8s集群中的主機都進行下面這些操作

yum install -y nfs-utils
systemctl enable --now nfs
vim /etc/exports     ####這一步只需要在分享/mnt/nfs目錄的主機上
	/mnt/nfs *(rw,no_root_squash)
showmount -e

在掛載的主機
在這里插入圖片描述
在應用yaml檔案的主機

kubectl  exec test-pd -it sh

在這里插入圖片描述

NFS PV 示例

PersistentVolume（持久卷，簡稱PV）是集群內，由管理員提供的網路存盤的一部分，就像集群中的節點一樣，PV也是集群中的一種資源，它也像Volume一樣，是一種volume插件，但是它的生命周期卻是和使用它的Pod相互獨立的，PV這個API物件，捕獲了諸如NFS、ISCSI、或其他云存盤系統的實作細節，

PersistentVolumeClaim（持久卷宣告，簡稱PVC）是用戶的一種存盤請求，它和Pod類似，Pod消耗Node資源，而PVC消耗PV資源，Pod能夠請求特定的資源（如CPU和記憶體），PVC能夠請求指定的大小和訪問的模式（可以被映射為一次讀寫或者多次只讀），

有兩種PV提供的方式：靜態和動態，
靜態PV：集群管理員創建多個PV，它們攜帶著真實存盤的詳細資訊，這些存盤對于集群用戶是可用的，它們存在于Kubernetes API中，并可用于存盤使用，

動態PV：當管理員創建的靜態PV都不匹配用戶的PVC時，集群可能會嘗試專門地供給volume給PVC，這種供給基于StorageClass，

PVC與PV的系結是一對一的映射，沒找到匹配的PV，那么PVC會無限期得處于unbound未系結狀態，

使用
Pod使用PVC就像使用volume一樣，集群檢查PVC，查找系結的PV，并映射PV給Pod，對于支持多種訪問模式的PV，用戶可以指定想用的模式，一旦用戶擁有了一個PVC，并且PVC被系結，那么只要用戶還需要，PV就一直屬于這個用戶，用戶調度Pod，通過在Pod的volume塊中包含PVC來訪問PV，

釋放
當用戶使用PV完畢后，他們可以通過API來洗掉PVC物件，當PVC被洗掉后，對應的PV就被認為是已經是“released”了，但還不能再給另外一個PVC使用，前一個PVC的屬于還存在于該PV中，必須根據策略來處理掉，

回收
PV的回收策略告訴集群，在PV被釋放之后集群應該如何處理該PV，當前，PV可以被Retained（保留）、 Recycled（再利用）或者Deleted（洗掉），保留允許手動地再次宣告資源，對于支持洗掉操作的PV卷，洗掉操作會從Kubernetes中移除PV物件，還有對應的外部存盤（如AWS EBS，GCE PD，Azure Disk，或者Cinder volume），動態供給的卷總是會被洗掉，

創建PV
vim pv.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv1
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Recycle
  storageClassName: nfs
  nfs:
    path: /mnt/nfs
    server: 172.25.21.1

在這里插入圖片描述
創建PVC

vim pvc.yaml

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc1
spec:
  storageClassName: nfs
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi

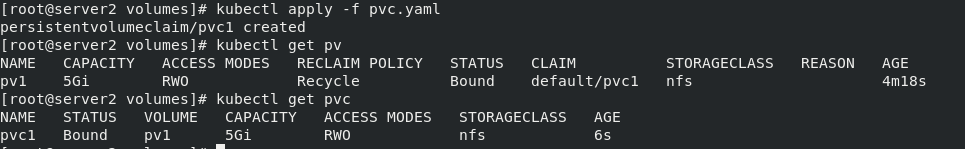

可以看到pv與pvc已經bound

在這里插入圖片描述
Pod掛載PVC
vim pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: nginx
    name: nginx
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: pv1
  volumes:
  - name: pv1
    persistentVolumeClaim:
      claimName: pvc1

應用這個yaml

kubectl apply -f pod.yaml

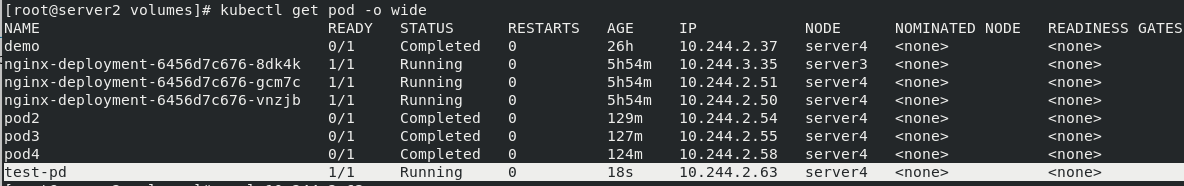

查看這個pod的ip

kubectl get pod -o wide

在這里插入圖片描述
測驗：出現403錯誤
在掛載的目錄里面創建一個index.html并加入www.westos.org

給一個權限

測驗：成功

NFS動態分配PV

NFS Client Provisioner是一個automatic provisioner，使用NFS作為存盤，自動創建PV和對應的PVC，本身不提供NFS存盤，需要外部先有一套NFS存盤服務，
PV以 ${namespace}-${pvcName}-${pvName}的命名格式提供（在NFS服務器上）
PV回收的時候以 archieved-${namespace}-${pvcName}-${pvName} 的命名格式（在NFS服務器上）
nfs-client-provisioner原始碼地址：https://github.com/kubernetes-incubator/external-storage/tree/master/nfs-client

vim nfs-client-provisioner.yaml

這個yaml檔案根據自己的ip和nfs掛載的目錄需要自己修改

apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: nfs-client-provisioner
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: nfs-client-provisioner-runner
rules:
  - apiGroups: [""]
    resources: ["nodes"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["persistentvolumes"]
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]
    verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: run-nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: nfs-client-provisioner
roleRef:
  kind: ClusterRole
  name: nfs-client-provisioner-runner
  apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: nfs-client-provisioner
rules:
  - apiGroups: [""]
    resources: ["endpoints"]
    verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: leader-locking-nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: nfs-client-provisioner
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # replace with namespace where provisioner is deployed
    namespace: nfs-client-provisioner
roleRef:
  kind: Role
  name: leader-locking-nfs-client-provisioner
  apiGroup: rbac.authorization.k8s.io
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  labels:
    app: nfs-client-provisioner
  # replace with namespace where provisioner is deployed
  namespace: nfs-client-provisioner
spec:
  replicas: 1
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: nfs-client-provisioner
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          image: nfs-subdir-external-provisioner:v4.0.0
          volumeMounts:
            - name: nfs-client-root
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              value: westos.org/nfs
            - name: NFS_SERVER
              value: 172.25.21.1
            - name: NFS_PATH
              value: /mnt/nfs
      volumes:
        - name: nfs-client-root
          nfs:
            server: 172.25.21.1
            path: /mnt/nfs
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: managed-nfs-storage
provisioner: westos.org/nfs
parameters:
  archiveOnDelete: "true"

應用這個yaml檔案

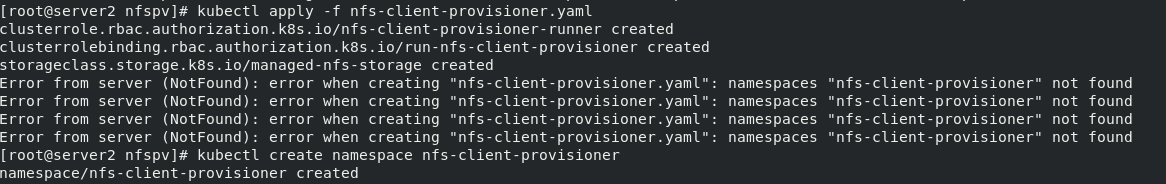

kubectl apply -f nfs-client-provisioner.yaml

提示缺少namespace

kubectl create namespace nfs-client-provisioner

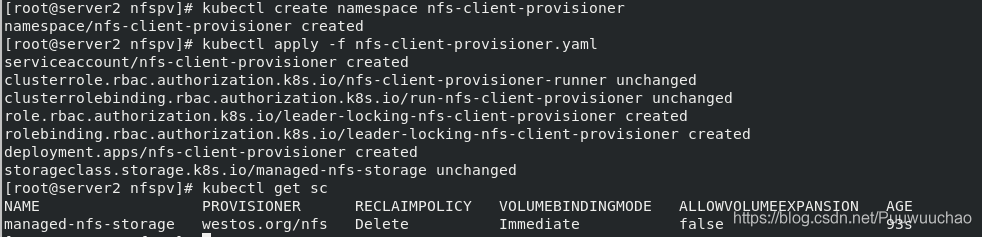

在這里插入圖片描述再次應用這個yaml檔案，并查看創建出的ns

在這里插入圖片描述
創建pvc

vim test-pvc.yaml

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: test-claim
spec:
  storageClassName: managed-nfs-storage
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi

應用這個yaml檔案，創建pvc
在這里插入圖片描述

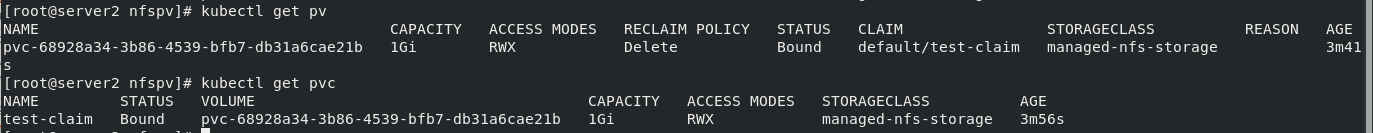

查看pvc與pv，可以看到已經bound

在這里插入圖片描述
在掛載的目錄可以看到有一個default-test-claim-pvc-68928a34-3b86-4539-bfb7-db31a6cae21b被創建，使用這個claim的會掛載在這個目錄

vim pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: nginx
    name: nginx
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: pv1
  volumes:
  - name: pv1
    persistentVolumeClaim:
      claimName: test-claim

最后一行改成上面創建的pvc的名字

  claimName: test-claim

在pvc掛載的目錄中寫入一個index.html檔案
在這里插入圖片描述

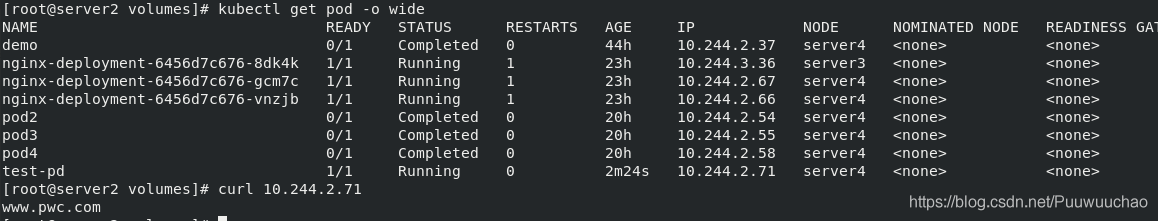

測驗這個pod：

curl pod-ip

顯示了index.html的內容
在這里插入圖片描述

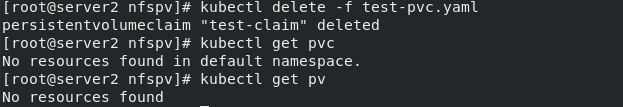

洗掉pod和pvc

可以查看到 pv也同時被洗掉了

之前pvc掛載的目錄已經被打包成一個目錄

默認的 StorageClass 將被用于動態的為沒有特定 storage class 需求的 PersistentVolumeClaims 配置存盤：（只能有一個默認StorageClass）
如果沒有默認StorageClass，PVC 也沒有指定storageClassName 的值，那么意味著它只能夠跟 storageClassName 的 PV 進行系結，

如何設定默認的 StorageClass

kubectl patch storageclass <your-StorageClass-name> -p '{"metadata": {"annotations":{"storageclass.kubernetes.io/is-default-class":"true"}}}'

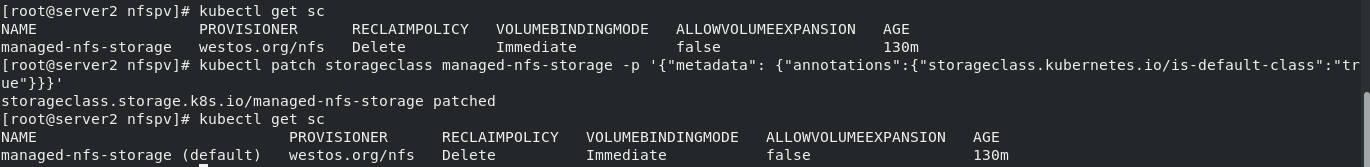

先查看sc的資訊，然后設定這個sc為默認sc，再次查看，name后面增加了（default）

在這里插入圖片描述

StatefulSet

通過Headless Service維持Pod的拓撲狀態

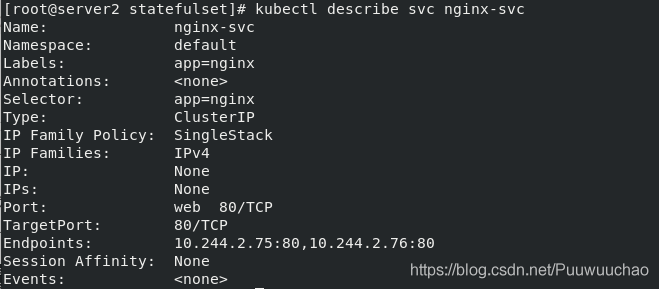

創建Headless service
vim nginx-svc.yaml

apiVersion: v1
kind: Service
metadata:
 name: nginx-svc
 labels:
  app: nginx
spec:
 ports:
 - port: 80
   name: web
 clusterIP: None
 selector:
  app: nginx

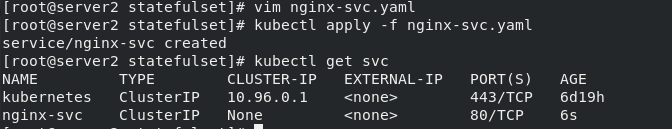

在這里插入圖片描述 StatefulSet控制器

StatefulSet將應用狀態抽象成了兩種情況：
拓撲狀態：應用實體必須按照某種順序啟動，新創建的Pod必須和原來Pod的網路標識一樣
存盤狀態：應用的多個實體分別系結了不同存盤資料，
StatefulSet給所有的Pod進行了編號，編號規則是：$(statefulset名稱)-$(序號)，從0開始，
Pod被洗掉后重建，重建Pod的網路標識也不會改變,Pod的拓撲狀態按照Pod的“名字+編號”的方式固定下來,并且為每個Pod提供了一個固定且唯一的訪問入口,即Pod對應的DNS記錄，

PV和PVC的設計，使得StatefulSet對存盤狀態的管理成為了可能:

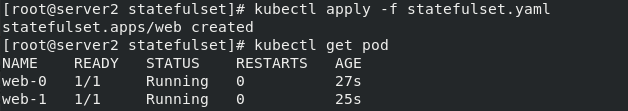

vim statefulset.yaml

apiVersion: apps/v1
kind: StatefulSet
metadata:
 name: web
spec:
 serviceName: "nginx-svc"
 replicas: 2
 selector:
  matchLabels:
   app: nginx
 template:
  metadata:
   labels:
    app: nginx
  spec:
   containers:
   - name: nginx
     image: nginx
     ports:
     - containerPort: 80
       name: web
     volumeMounts:
       - name: www
         mountPath: /usr/share/nginx/html
 volumeClaimTemplates:
  - metadata:
     name: www
    spec:
     storageClassName: managed-nfs-storage
     accessModes:
     - ReadWriteOnce
     resources:
      requests:
       storage: 1Gi
