引言
前文說到，基于Alios系統的門禁只能處理JPG圖片，由于歷史遺留問題，服務器下發的人臉中有png格式的圖片，開發人員需要將png圖片進行解碼處理成RGBA格式的圖片，用于人臉識別，網上用的最多圖片處理庫為libjpg和libpng這些圖片處理庫過于復雜且移植后會擴大程式的大小，因此一款輕量級的png圖片處理庫的需求日益強烈，
lodepng介紹
LodePNG是一個集合了PNG影像解碼器和編碼器的代碼檔案，不依賴于諸如zlib和libpng的外部鏈接/庫，提供方便友好的PNG編解碼器呼叫方法，LodePNG主要是采用C（ISO C90）撰寫的，并提供了C++的介面，LodePNG的使用非常簡單，只要在專案檔案中包含lodepng.cpp和lodepng.h或者lodepng.c和lodepng.h就可以，
下載方式

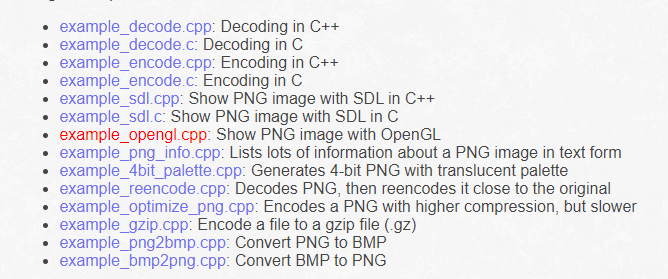

1、登錄官網http://lodev.org/lodepng/進行下載，并且官方給出的有例子便于學習，
2、登錄github搜索lodepng，找到star最多的那一個就是，可以用git軟體進行下載，
使用方法
在此給出自己寫的一個例子供參考，應用時很簡單，lodepng庫提供的有直接讀入檔案的介面，lodepng_decode32_file() 這個介面可以直接將圖片讀入，并生成RGBA的格式影像，將其保存為RAW格式，可以使用imageJ軟體進行查看，
#include <stdio.h>
#include "lodepng.h"
//#define filename "E:\\sun.png"/>

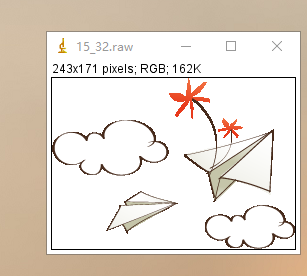

解碼后圖片
本人是在Alios系統下進行開發，在此系統下沒有fopen等函式，需要根據alios的檔案說明將fopen函式改為aos_open函式，對win下的lodepng庫進行改寫，經過驗證可以在alios系統下使用，
static long lodepng_filesize(const char* filename) {
#ifdef WIN32 //Added by sun
FILE* file;
long size;
file = fopen(filename, "rb");
if(!file) return -1;
if(fseek(file, 0, SEEK_END) != 0) {
fclose(file);
return -1;
}
size = ftell(file);
/* It may give LONG_MAX as directory size, this is invalid for us. */
if(size == LONG_MAX) size = -1;
fclose(file);
#else
int file = -1;
int ret = -1;
struct aos_stat file_st;
long size;
file = aos_open(filename, O_RDWR);
if (file < 0) {
return -1;
}
/*
if(aos_lseek(file, 0, SEEK_END) != 0) {
aos_close(file);
return -1;
}
*/
ret = aos_stat(filename, &file_st);
if (!ret) {
size = file_st.st_size;
}
#endif
return size;
}
踩坑記錄
說到這里又讓我感覺到了嵌入式的特點，太需要經驗了，總體來看其實就是移植一個庫，移植過來呼叫呼叫就行了，但還是出現了很多問題，比如解碼一張這樣的圖片

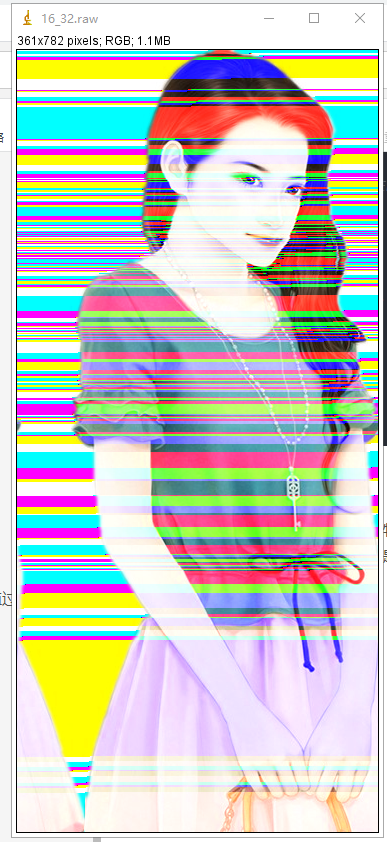

結果卻是這樣，只能大概判斷出是錯位了，想了好久準備使用16進制檔案讀取軟體，如Hex Editor Neo來讀取，

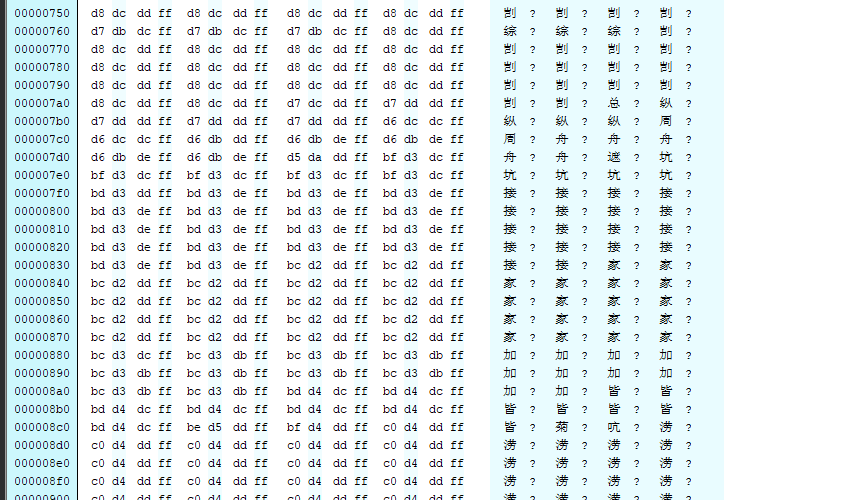

經過讀取終于發現了問題，正確的RGBA是這樣的

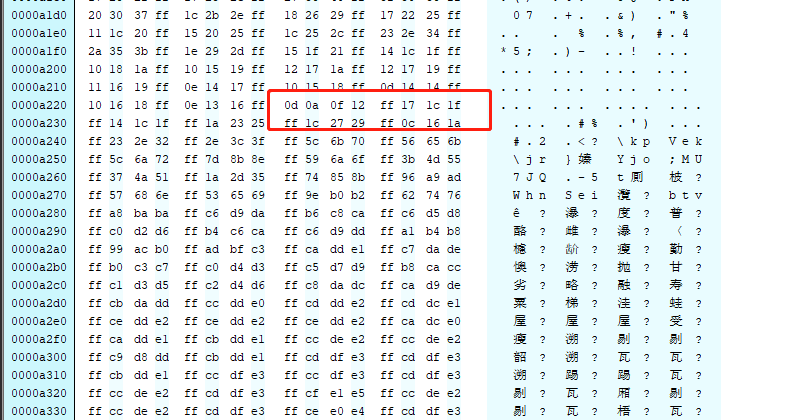

但是轉換出來的卻是這樣的，可以發現有明顯的錯位，當時我還沒意識到錯誤在哪，技術領導看后說怎么多了換行符0d，0a，我這才發現問題，在網上進行搜索發現，fwrite實際寫入檔案的資料大小比引數指定的數值大一些位元組，原因是：win下用文本方式讀寫檔案，會在0A（換行）前加0D（回車），發現自己用的fp = fopen(“E:\face\19_32.raw”,“w”);用的W引數進行打開的，w引數是以文本的方式打開，將w引數改為wb就可以了，一切都正常了，開始沒有想到這個問題，我說為啥有的圖片轉換正常，有的不正常，原來是圖片中出現0a的話會被添上0d，導致錯誤，如果圖片中沒有oa則正常，錯誤解決，
總結
通過這個任務學會了嵌入式系統中圖片的處理，RGBA格式圖片的buffer大小長寬4，png圖片的大小不是，是因為png對圖片進行了壓縮，RGBA格式沒有壓縮，此外還學到了圖片的位深，C語言IO函式，如fopen，fclose等知識以及如何申請記憶體等相關知識，此外任何一個任務都不能小看，比如這次任務看著簡單，但是不做一遍根本不知道會產生什么問題，
