前言

最近公司老總買了NB-IOT的模塊，老總考慮到STM32芯片的價格漲的很快，而我們的內容做的不是很復雜，再加上支持一下本地企業，QS-100模塊到價格超級實惠，決定使用QS-100模塊作為通信模塊，主要是做上位機控制設備開關的功能吧，QS-100購買鏈接如下：t淘寶購買直通車，支持一波！

1.設計方案

為實作用戶遠程控制設備開關，采用onenet云平臺作為中轉平臺，QS-100模塊作為通信和MCU，微信小程式作為上位機，實作一個簡單到NB-IOT物聯網Demo，當用戶在小程式上點擊button時，設備執行開關操作，

2. 環境準備

• VS code
• cygwim
• gcc
• Logview程式下載工具
• 串口除錯助手，如sscom、MobaXter等

3.實作程序

3.1 QS-100接入OneNet平臺

1.在onenet創建一個NB-IOT的設備，接入協議使用LWM2M協議接入，我也是第一次使用這個云平臺，所以我選擇使用舊版哈哈哈哈，方便在網上百度，
操作流程：進入NB-IOT物聯網套件->添加產品->(自己寫，網路運營可以選擇移動，作業系統選擇Linux)->添加設備，設備的IMEI、IMSI號碼均可以通過AT指令獲取，這里QS-100與OneNet云平臺的連接就是通過這兩個號碼連接的，每個設備有自己的IMEI號碼，建立連接就是依靠的這個吧（我理解的)，

//獲取IMEI
AT+CGSN=1
//獲取IMSI
AT+CIMI

2.準備2.0正常版本的SDK
賣家有提供，在USERAPP目錄下，inc目錄存放.h頭檔案,src 目錄存放.c檔案，examples目錄存放廠商給的demo檔案，這里連接onenet云平臺，使用xy_cloud_demo/onenet/cis_opencu_demo.c檔案，當然也可以提前使用simpe_demo.c檔案先做一下測驗，
使用SDK進行連接，打開這個工程后在src下新建一個onenet.c檔案吧，并把cis_openmcu_demo.c檔案的內容復制放到onenet.c并把宏定義打開，再模仿一下其他點.c檔案把cis_task_init()函式放到命令列中，串口列印應該用zos_printf(),而不是xy_printf(),所以這里要在這改下，

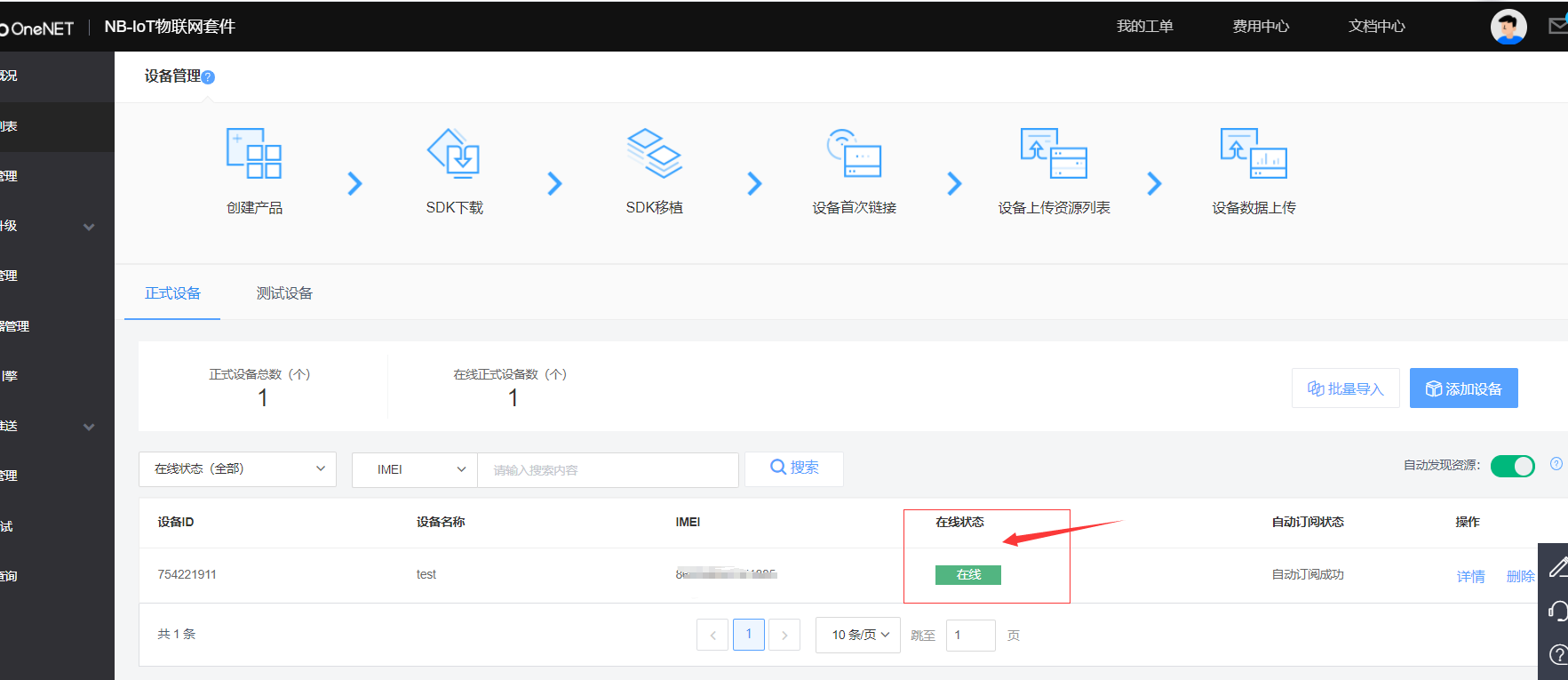

燒錄成功后，在串口除錯助手中輸入help查看所有命令，輸入對應到命令即可，如果連接云平臺成功，onenet的云端會顯示在線，如果沒成功到話就得思考一下了，如果模塊內的imei號碼丟失，肯定是連接不上的，使用AT+CGSN=1查詢一下是否還存在，

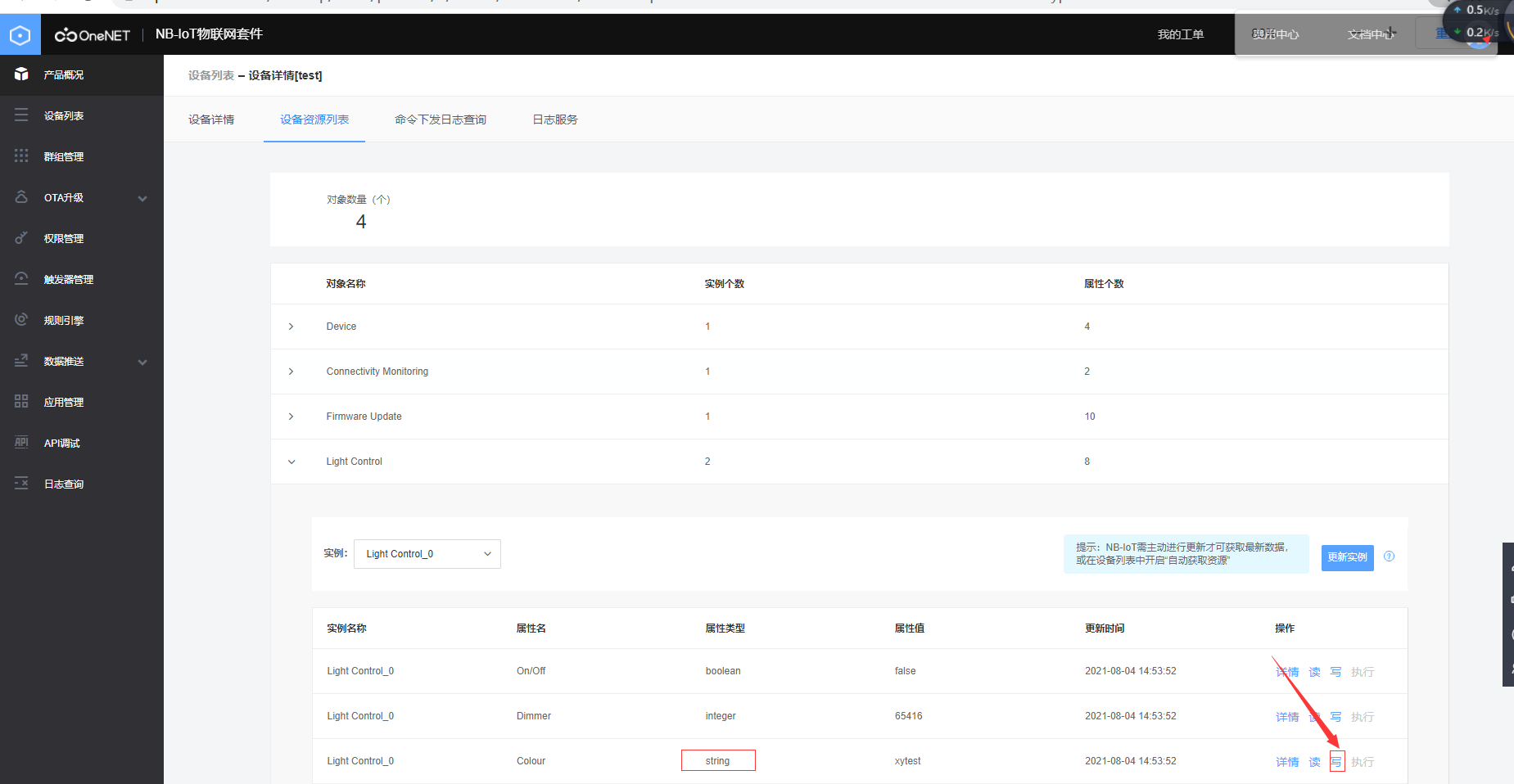

點擊詳情，找到設備資源串列，看到屬性值這里有資料了,沒錯，這就是設備傳過來到資料，具體怎么傳過來到可以看opencpu_send_data()函式，要想發送資料給設備（下行），點擊寫即可，這里要注意屬性到型別，Colour的屬性是String型別，所以在這最好啦，

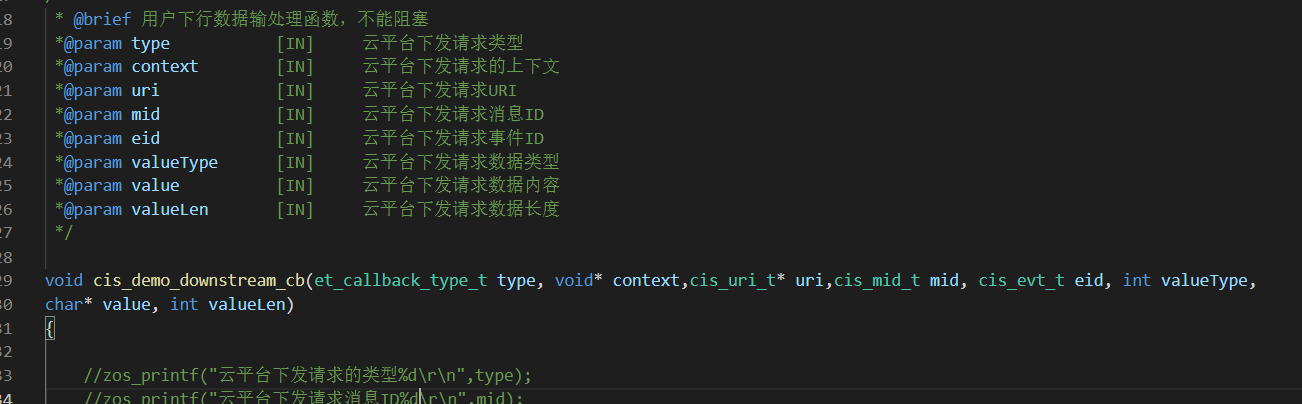

觀察onenet.c中到接收下行資料處理函式cis_demo_downstream_cb的引數可以知道，value就是從云端下發的訊息的值，

列印value、Valenlen等,因為這里的value是字符指標，也就是字符陣列的首地址，所以就這樣列印吧!

	zos_printf("%s\r\n",value);
	zos_printf("云平臺下發請求資料長度%d\r\n",valueLen);

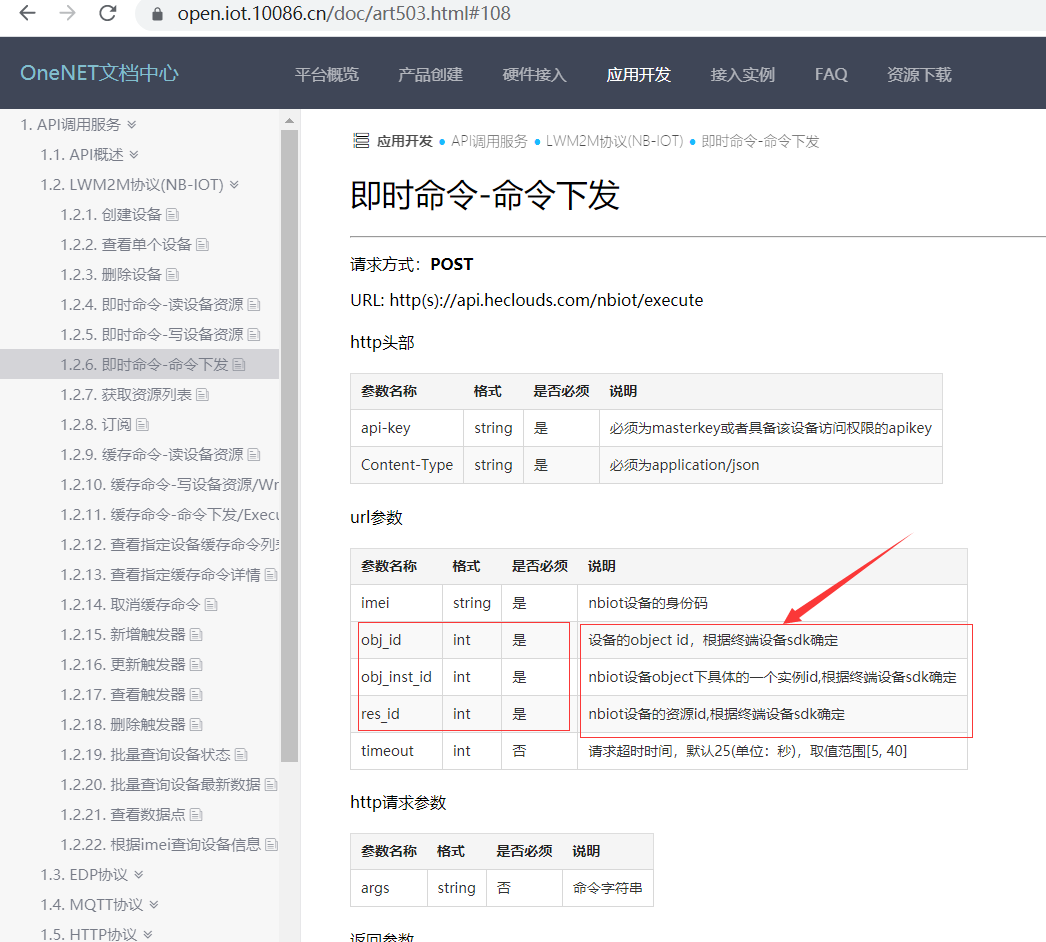

出了使用onenet云端直接下發命令，也可以通過onenet提供的API介面下發命令，API介面檔案如下：
OneNetAPI,可知，需要知道這這個ID號，

不知道ID號沒有關系，可以在程式里面去看看，還是在那個函式里面，引數URI后面又賦值給了msg結構體，如下，所以這幾個引數我們可以在這獲取呀，直接zos_printf(）列印就完事了，

   // zos_printf("msg->objId:%d\r\n",msg->objId);
	//zos_printf("msg->insId:%d\r\n",msg->insId);
	//zos_printf("msg->resId:%d\r\n",msg->resId);

列印之后可以知道，分別是3311、0、0，那好，可以做個判斷，是這的時候再執行設備開關操作才好，當然這個GPIO的初始化我放到了main函式中，一定要進行初始化！否則這個燈點不亮的！zos_pin_mode(13,PIN_MODE_OUTPUT);

     if(msg->objId==3311&&msg->insId==0&&msg->resId==0)
	 {
		 zos_printf("control\r\n");
        char onStr[] = "0";
		char offStr[] = "1";
         if(strcmp(value,onStr)==0){
			zos_printf("on\r\n");
		    zos_pin_write(13, PIN_LOW);//開
		 }else if(strcmp(value,offStr)==0){
		    zos_printf("off\r\n");
			zos_pin_write(13, PIN_HIGH);//關
		 }else{
			 zos_printf("print error!\r\n");
		 }
	 }

3.2 介面測驗

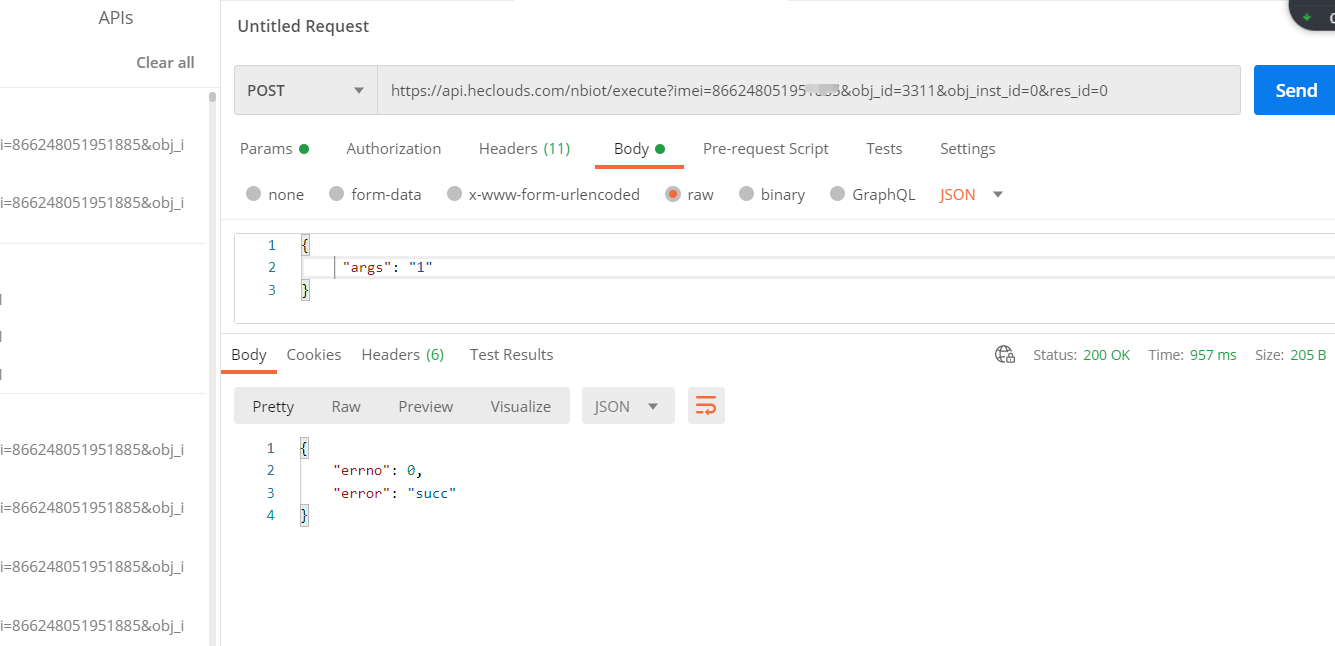

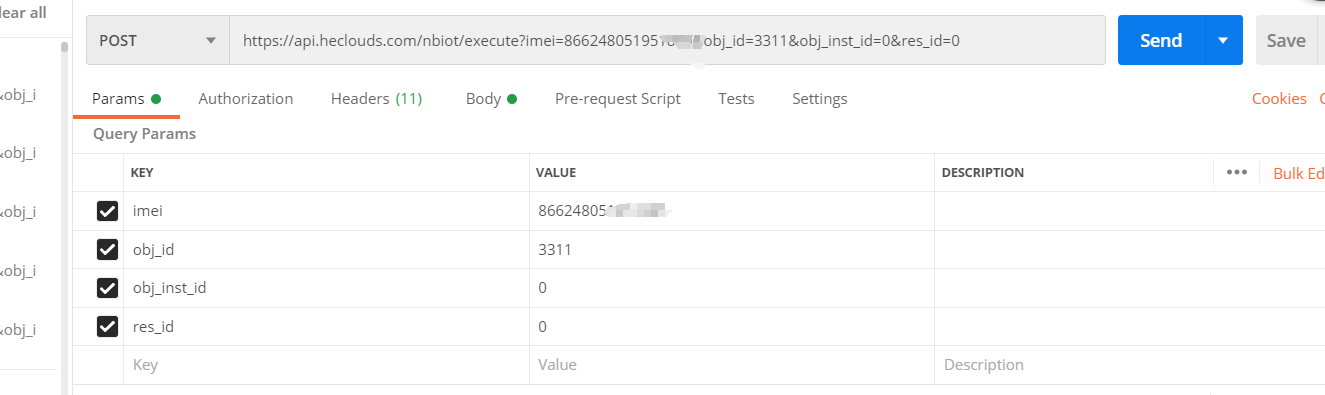

可以使用Postman介面測驗工具進行測驗，下行命令發起POST請求測驗結果如下，

串口接收到資料；

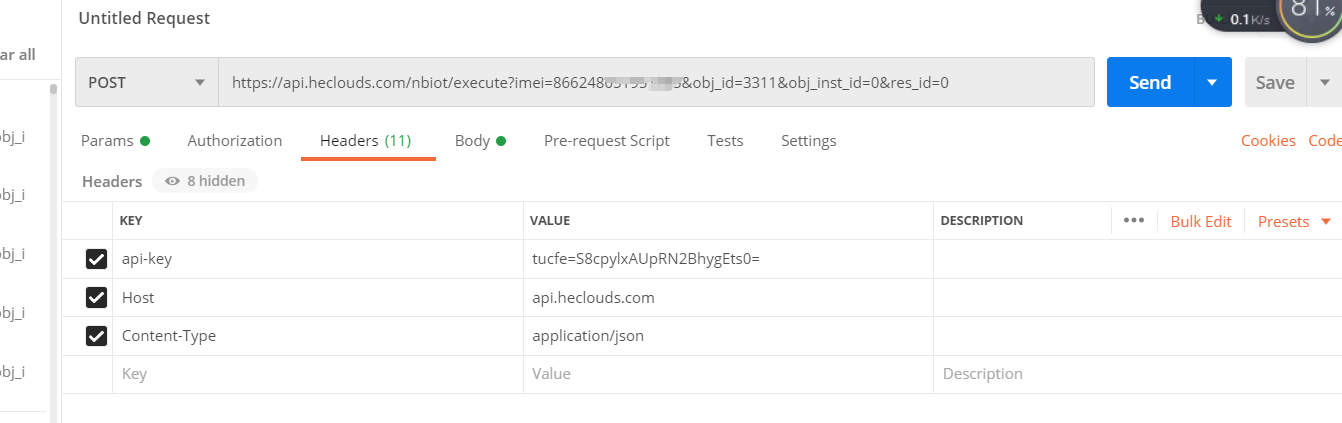

請求引數和請求頭貼上去！

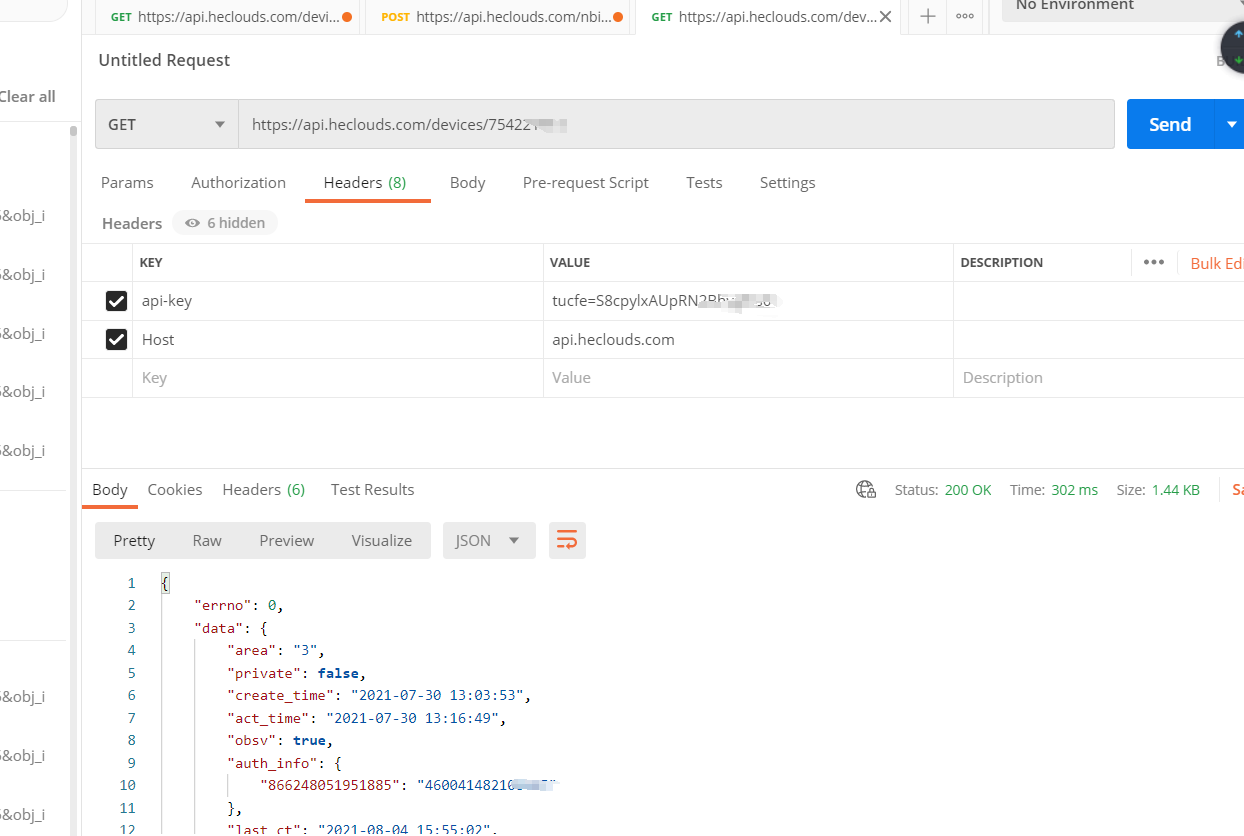

好啦，這就OK啦，當然也可以查看設備的資訊一類的資訊，在API檔案里面仔細閱讀即可，，發起GET請求查看設備示例如下：

3.3 微信小程式開發demo

使用微信小程式作為上位機也是比較不錯滴！只要會WEB開發就比較好上手，畢竟基于Vue.js的嘛，好，簡單到demo設計如下，先搭建出來一個框框！其實也就是對oneNet的api的運用罷了！這一點不得不說比阿里云IOT要方便不少，我還不知道阿里云IOT有沒有API這個功能介面哈！不喜勿噴，
關于小程式的賬號注冊、新建工程、界面就不再多說！
1.設定合法域名，
微信小程式的開發并不是所有的API介面都能用的，必須是https的域名才可以使用哈！

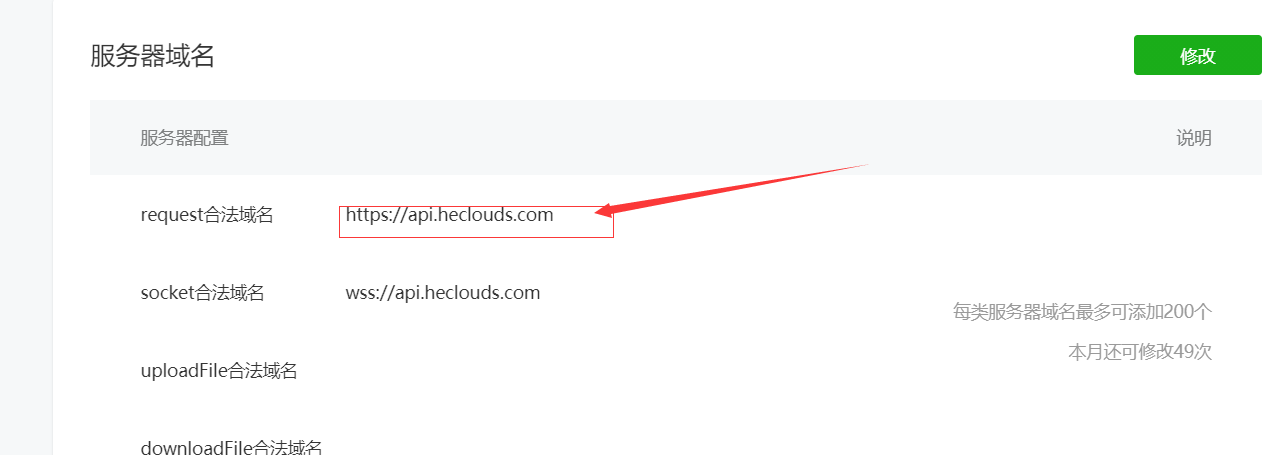

在微信小程式的后臺,開發->開發管理->開發設定中添加合法域名

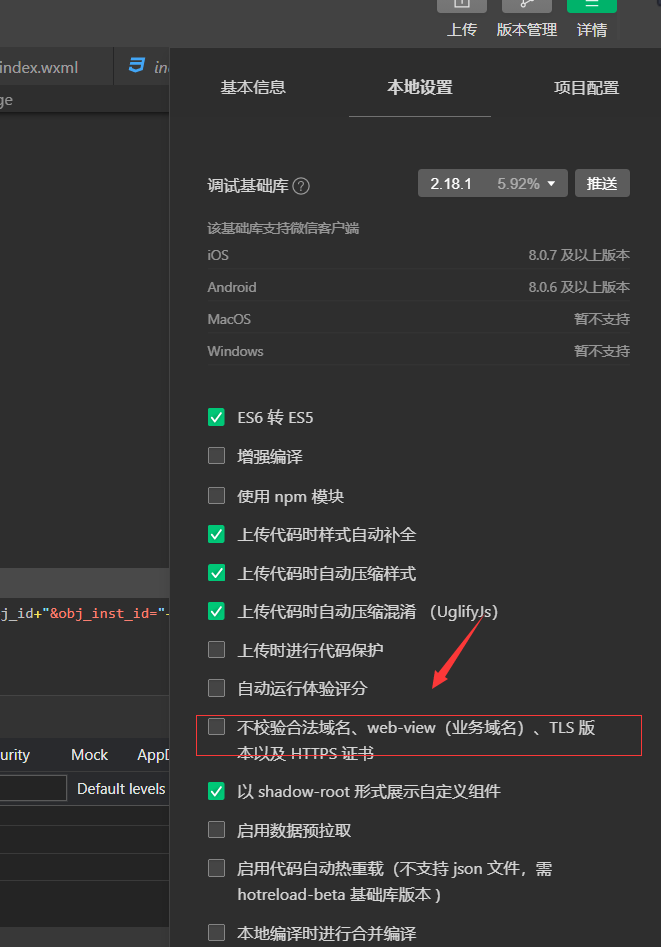

如果你不想添加合法域名，只是為了測驗，也可以在除錯的時候選擇不校驗合法域名，當然這樣你發布的時候域名請求不到而已！

2.界面書寫

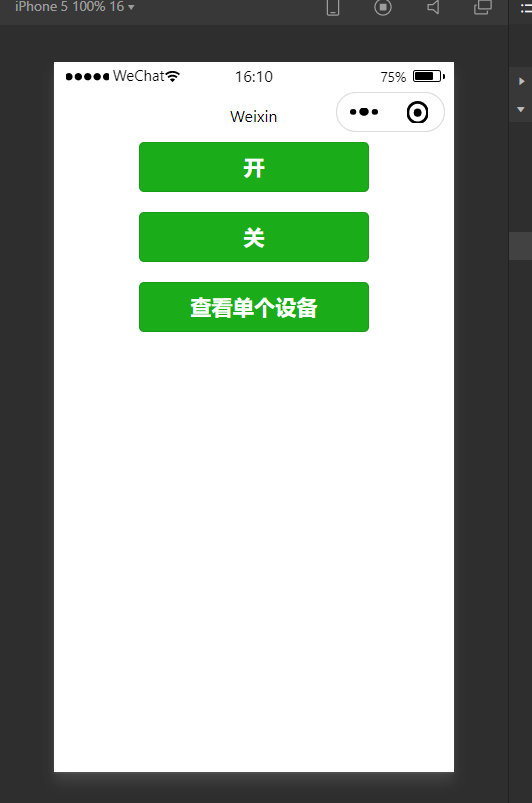

當然這只是一個demo，樣子寫到比較簡單，只有幾個button，

<button class="weui-btn" type="primary" bindtap="openFunction">開</button>
<button class="weui-btn" type="primary" bindtap="closeFunction">關</button>
<button class="weui-btn" type="primary" bindtap="Looksingle">查看單個設備</button>

我這里有用到了weui開發組件，如果你的界面和我的界面不一樣沒關系，請不要沮喪，在app.json中添加欄位即可，和windows并列，

  "useExtendedLib": {
    "weui": true
  },

3.請求介面的JS寫法
代碼如下,其實就是對API介面的運用罷了，小程式的生命周期以及資料系結等等的，根據業務需求自己了解哈，

Page({

  data: {

  },

  //打開函式
  openFunction(){
    console.log("開");
    //全部引數
    this.sendMessage("0");
  },
  //關閉函式
  closeFunction(){
    console.log("關");
    this.sendMessage("1");
  },
  //查看單個設備處理函式
  Looksingle(){
    //引數
     let deviceId = "754221911"
     let apiKey= "xxxxxxx=";// 寫你到apiKey
     let headers = {
       "api-key":apiKey,
       "Host":"api.heclouds.com"
     }
      //拼接URL地址
      let GetUrl = "https://api.heclouds.com/devices/"+deviceId;
     wx.request({
       url: GetUrl,
       method:"GET",
       header:headers,
       success(res){
        console.log(res)
         console.log("查看單個設備",res.data)
       },fail(ret){
         console.log(ret)
       }
     })
  },
  //發送函式
 sendMessage(message){
   let apiKey= "xxxxxxx=";// 寫你到apiKey
  let imei = xxxxx;//寫你的imei
  let obj_id =3311;
  let obj_inst_id = 0;
  let res_id = 0;
  //發起Post請求
  let header={
    "api-key":apiKey,
    "Host":"api.heclouds.com",
    "Content-Type":"application/json",
  }
  //拼接URL請求地址
  let postUrl = url + "?imei="+imei+"&obj_id="+obj_id+"&obj_inst_id="+obj_inst_id+"&res_id="+res_id;
  wx.request({
    url: postUrl,
    method:"POST",
    data:{
      "args": message
    },
    header:header,
    success(res){
       console.log(res.data)
    },fail(ret){
      console.log(ret)
    }
  })
 }
})

4 感悟與總結

onenet的API介面有點好用，只需要一些引數發起API請求即可，

5 有問題歡迎聯系交流，包畢設！
