今天學習了STM32韌體庫點燈程式 點燈也可以玩過很多好玩的東西，在這里做一下總結，

1：新建韌體庫工程檔案

1.1找到一個韌體庫模板

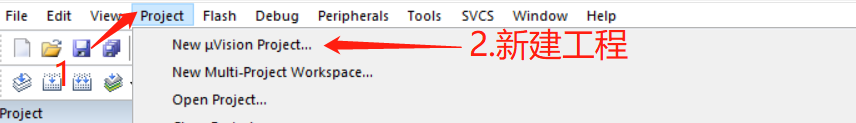

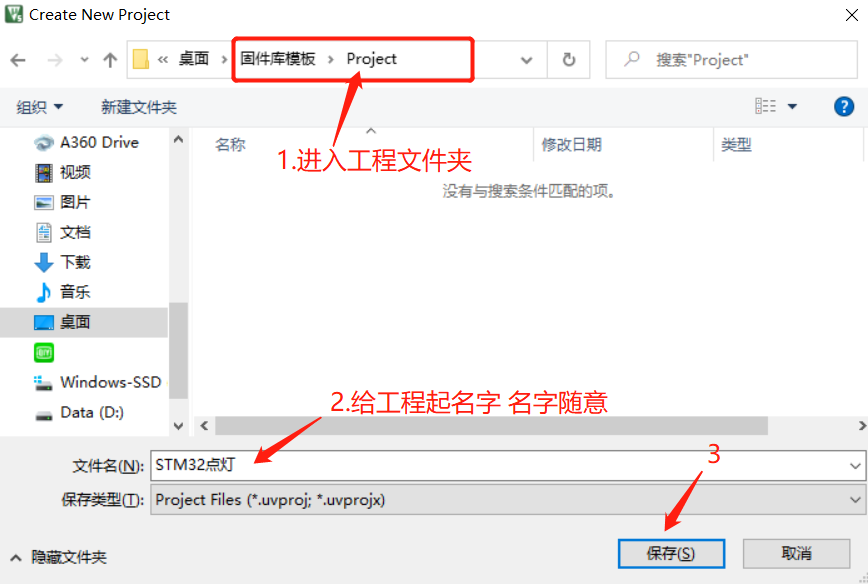

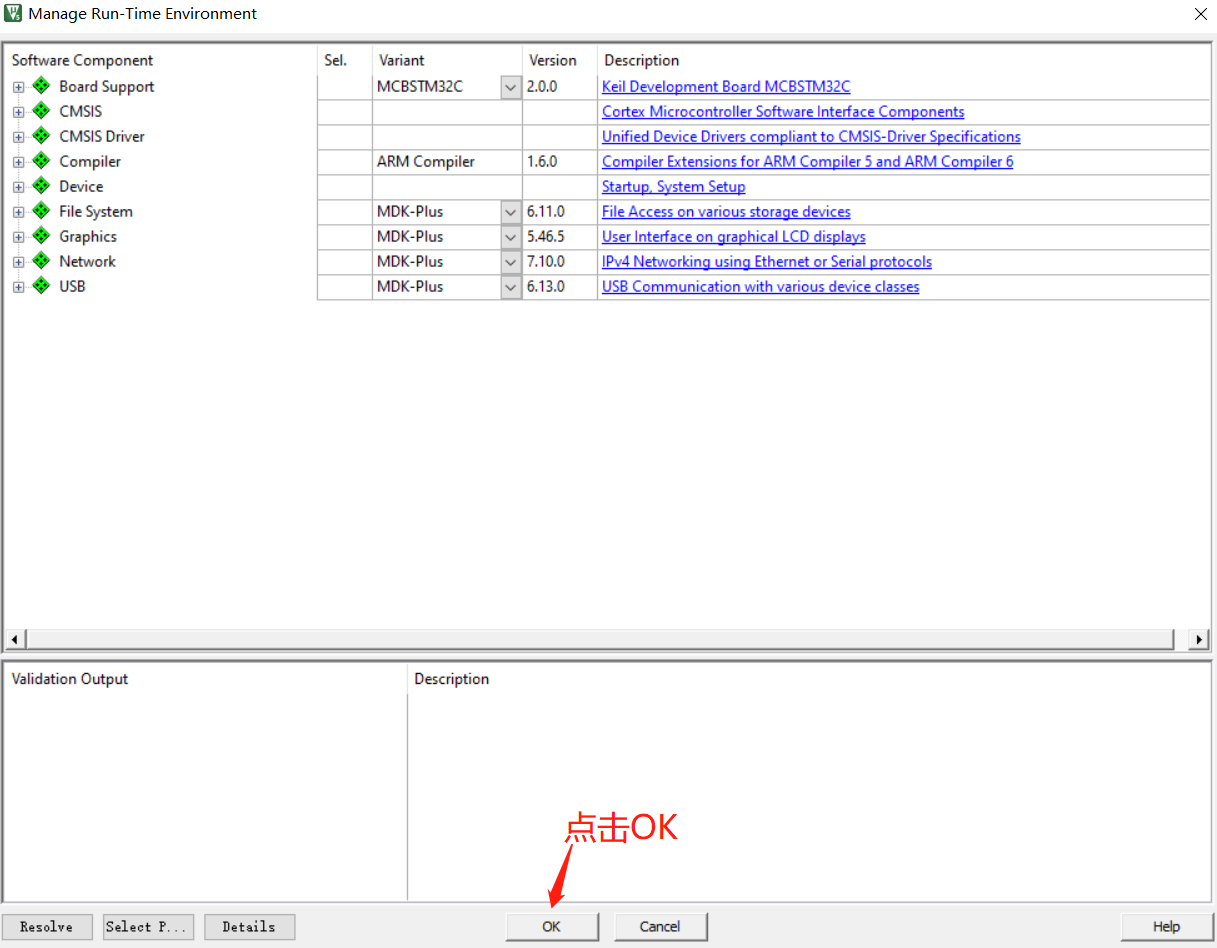

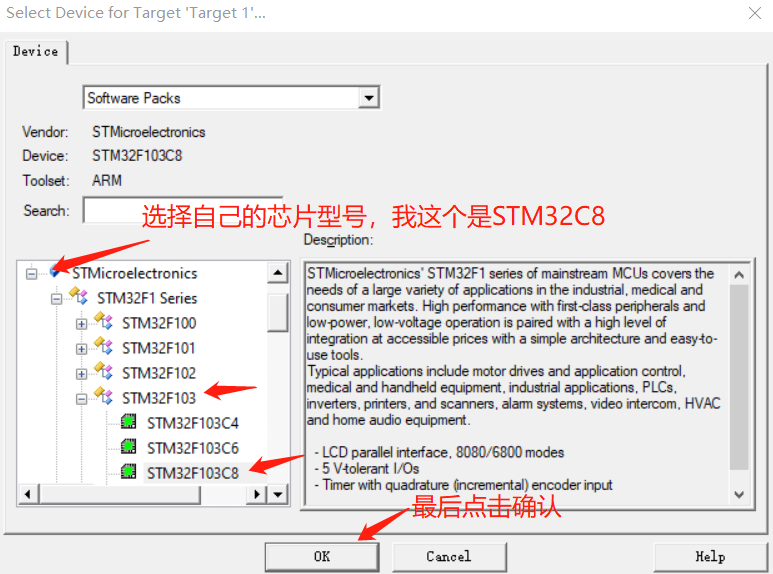

1.2：打開KEIL5新建工程

最終效果：

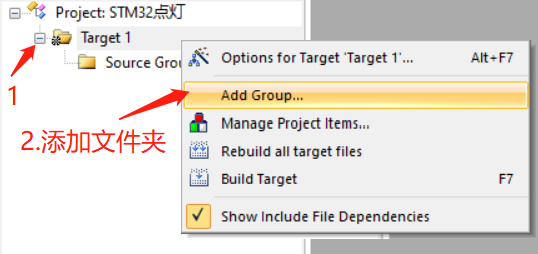

1.3：添加相關檔案

然后我們針對不同檔案夾 我們添加不同的檔案進來，

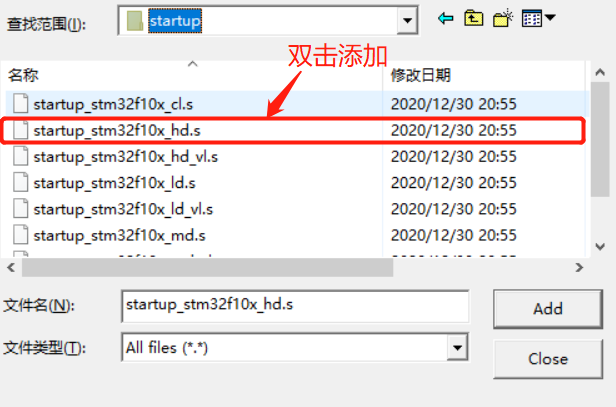

雙擊STARTUP 添加我們韌體庫的啟動檔案

STARTUP:添加Libraries——>CMSIS——>startup中的啟動檔案

USER：添加韌體庫的User檔案夾中的.c檔案

CMSIS 添加Libraries——>CMSIS檔案夾中的.c檔案
DOC:添加韌體庫中Doc檔案夾的readme.txt
FWLIB:添加Libraries——>STM32F10x_StdPeriph_Driver檔案夾中的.c檔案

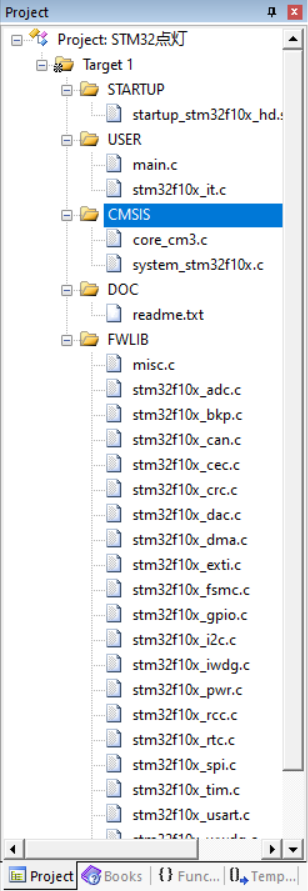

添加完效果

1.4：手動添加其他檔案路徑進來

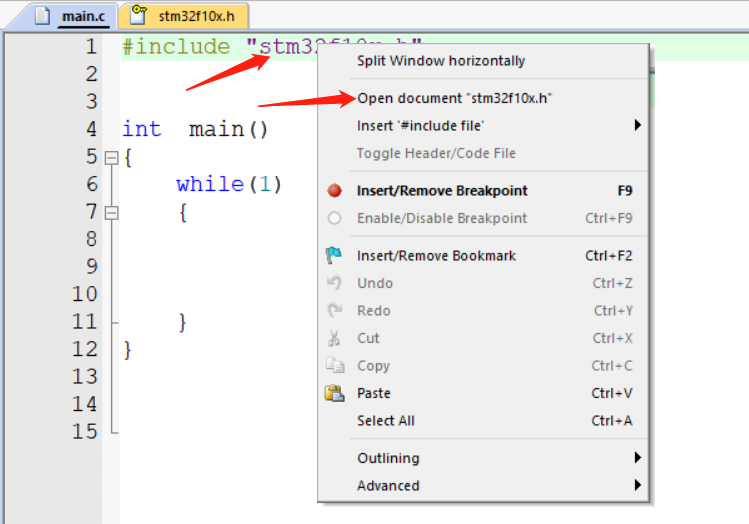

打開stm32f0x.h檔案

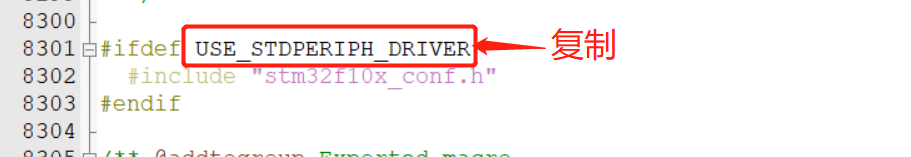

按 Ctrl + F 查找 stm32f10x_conf

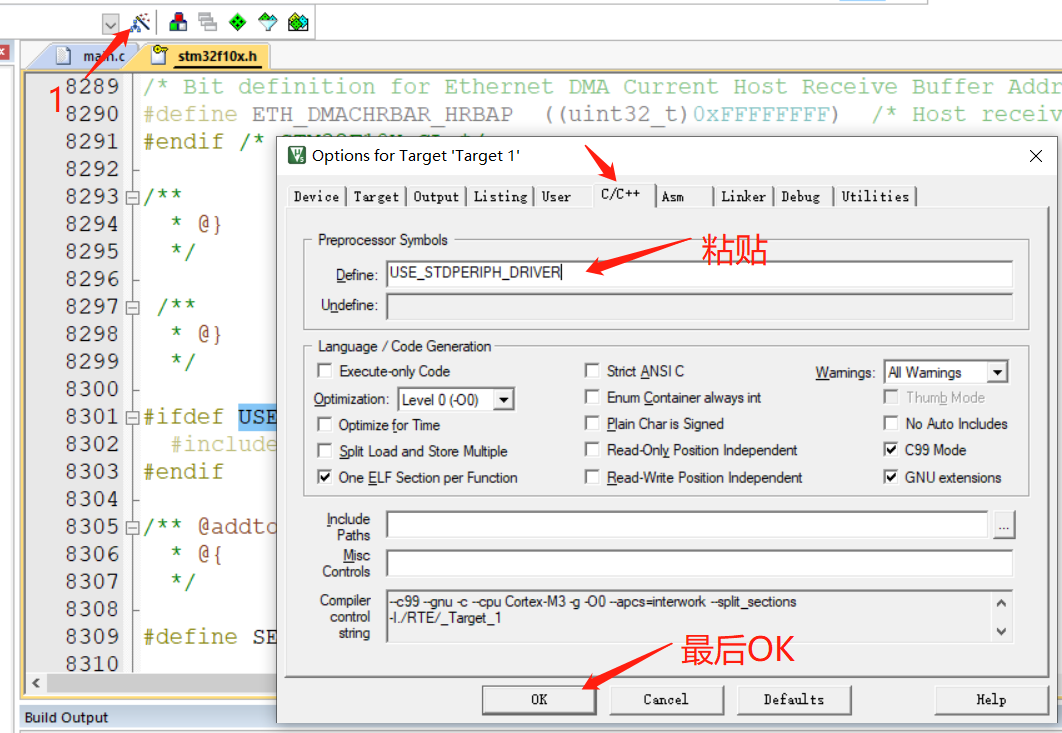

會調到一下的代碼 我們得宏定義加載一下

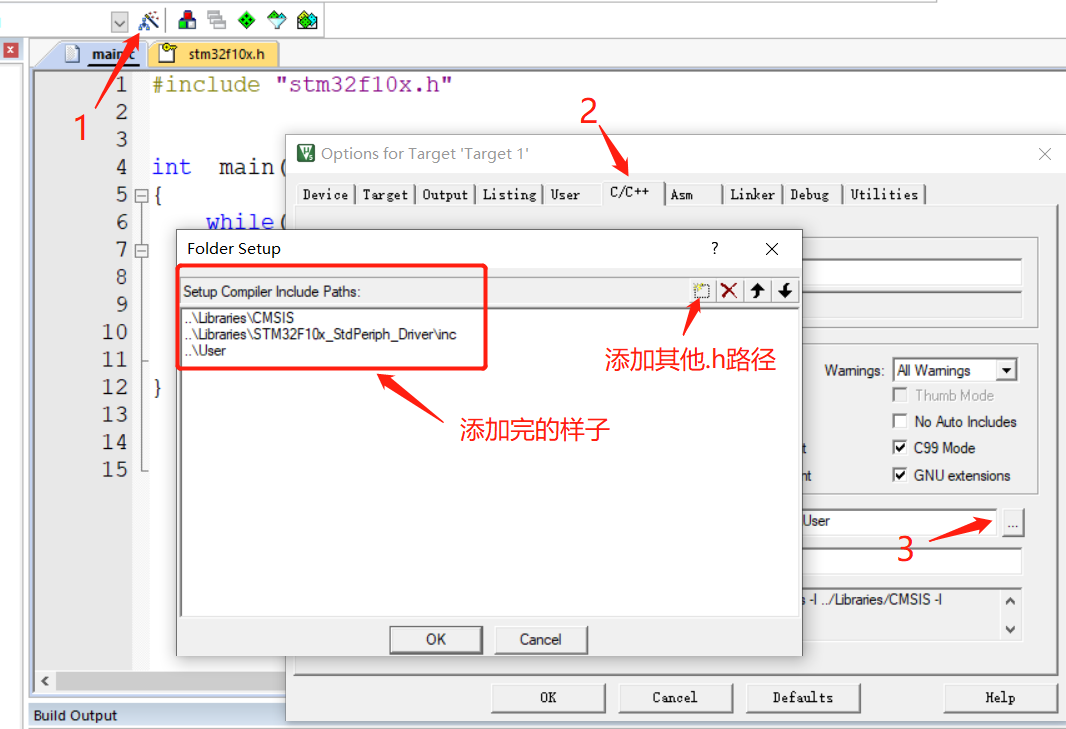

添加其他檔案夾.h路徑

這樣就是新建韌體庫工程檔案完成了，，，，，
下面就開始點燈 點燈 點燈
下面就開始點燈 點燈 點燈
下面就開始點燈 點燈 點燈

2：STM32韌體庫點燈

首先你得有個韌體庫手冊來參考 我這里直接上代碼，

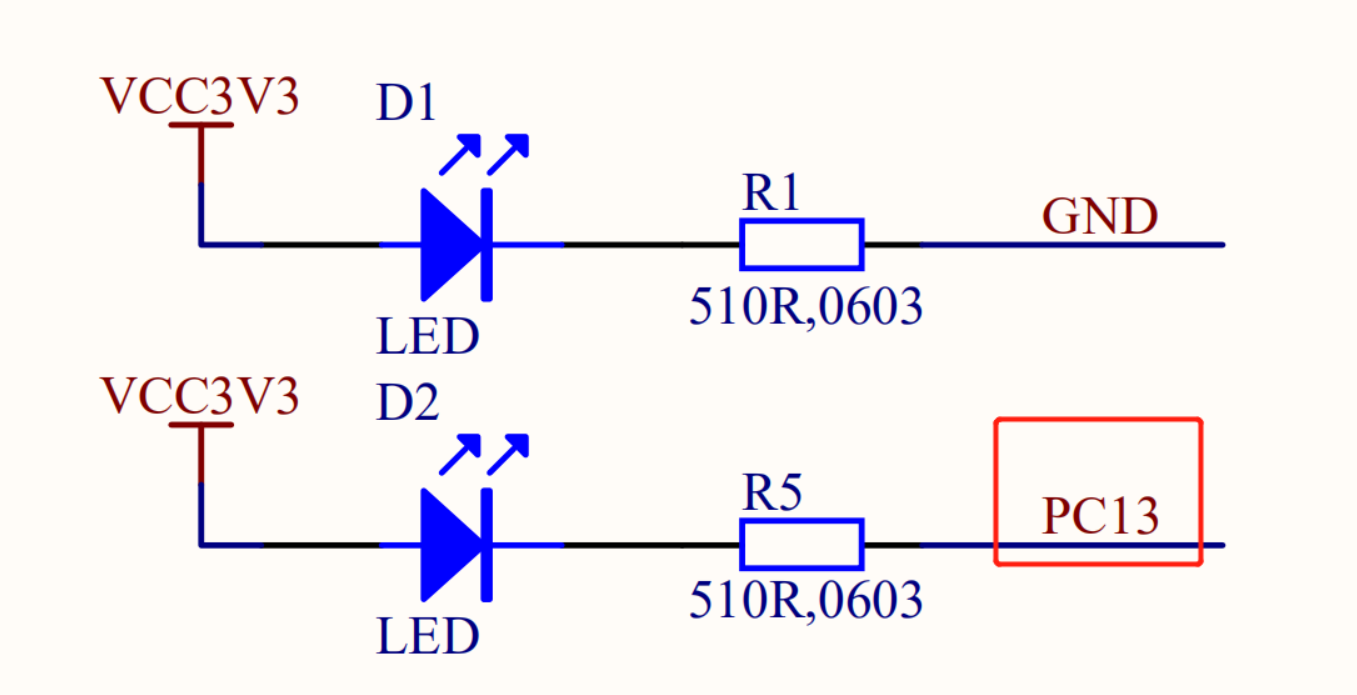

我這個用的STM32C8T6板子 PC13是LED燈 根據原理圖 給個低電平則點亮

LED配置代碼
led.c

#include "stm32f10x.h"
#include "led.h"

void LED_Init(void)
{
	//1.打開控制GPIOC的時鐘(APB2)
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	//2.配置結構體
	GPIO_InitTypeDef led_init;
	led_init.GPIO_Pin   = GPIO_Pin_13;      //GPIOC13引腳
	led_init.GPIO_Mode  = GPIO_Mode_Out_PP; //推挽輸出
	led_init.GPIO_Speed = GPIO_Speed_10MHz; //10MHz

	//3.對成員進行初始化
	GPIO_Init(GPIOC, &led_init);
}

led.h

#ifndef _LED_H_
#define _LED_H_

#include "stm32f10x.h"

void LED_Init(void); //LED初始化函式宣告

#endif

2.1: 方式1點燈

main.c

#include "stm32f10x.h"
#include "led.h"

int  main()
{
	LED_Init(); //LED初始化

	while(1)
	{
		//方式1
		//GPIO_SetBits(GPIOC,GPIO_Pin_13);		//P13引腳輸出高電平
		GPIO_ResetBits(GPIOC, GPIO_Pin_13); 	//P13引腳輸出低電平
	}
}

2.2 :方式2點燈

main.c

#include "stm32f10x.h"
#include "led.h"

int  main()
{
	LED_Init(); //LED初始化

	while(1)
	{
		//方式2
		//GPIO_WriteBit(GPIOC,GPIO_Pin_13, Bit_SET);   //P13引腳輸出高電平
		GPIO_WriteBit(GPIOC,GPIO_Pin_13, Bit_RESET); //P13引腳輸出低電平
	}
}

2.3 :方式3點燈

main.c

#include "stm32f10x.h"
#include "led.h"

int  main()
{
	LED_Init(); //LED初始化

	while(1)
	{
		//方式3
		//GPIO_Write(GPIOC, 0X2000); 	 	//P13引腳輸出高電平
		GPIO_Write(GPIOC, 0X0000); 		//整組埠輸出低電平
	}
}

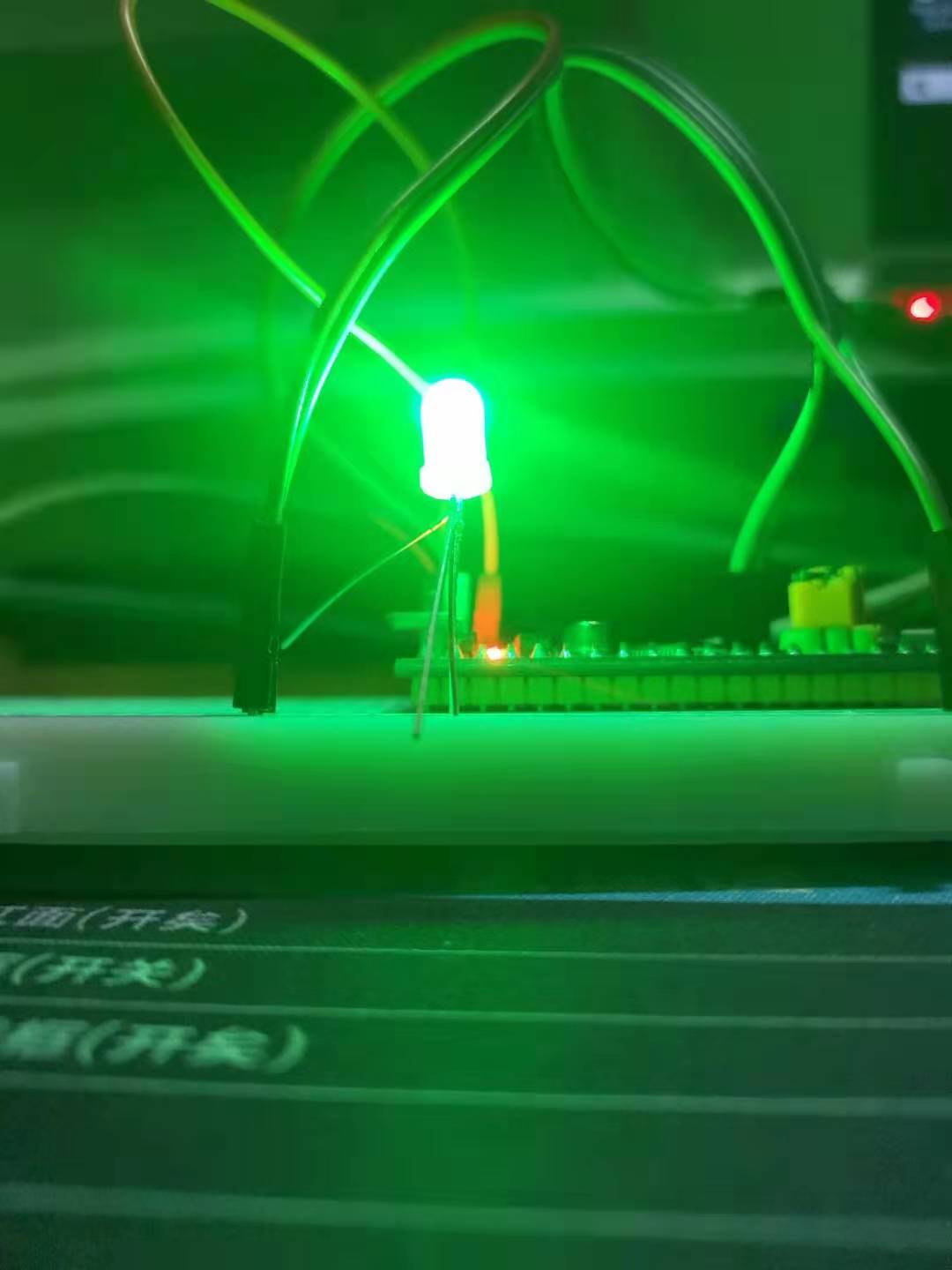

點燈效果

3：STM32閃爍燈

加一個延時函式 我們就可以做一個 LED閃爍效果了
這里的延時我們沒有用到定時器 ，只是簡單的通過回圈來延時，

delay.c

#include "stm32f10x.h"
#include "delay.h"

void delay_ms(uint16_t time)
{
	uint16_t i = 0;
	while(time--)
	{
		i = 10000;
		while(i--);
	}
}

main.c

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"

int  main()
{
	LED_Init(); //LED初始化

	while(1)
	{
		GPIO_ResetBits(GPIOC, GPIO_Pin_13); 	//LED點亮
		delay_ms(1000); //亮燈大約1秒
		GPIO_SetBits(GPIOC,GPIO_Pin_13);		//LED熄滅
		delay_ms(1000); //熄滅燈大約1秒
	}
}

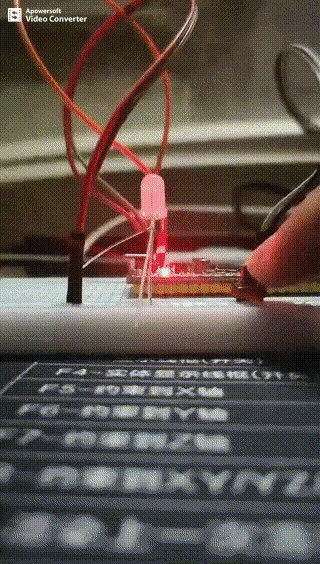

閃爍燈效果

4：STM32呼吸燈

呼吸燈就像我們人呼吸那樣，我們可以讓燈慢慢的亮 慢慢的暗，這個就是通過占空比來調節，（可以理解為LED高電平時間和LED低電平時間）
比如 LED 亮延時100us 然后 暗 100us 這時候他們占空比是百分之50.
那如果我們 LED 亮10us 然后暗 還是100us 這個時候 你會發現 LED燈變暗了很多， 這個其實是我們的視覺暫停 原因導致的，
所以我們可以通過調節 LED點亮的時間 和 LED 熄滅的時間的比例來調節，讓LED 慢慢的亮 然后 慢慢的 暗，

慢慢的亮 意思就是 LED的低電平時間慢慢的增加，
比如從1us 慢慢 到500us 然后LED高電平時間則是 從500us 慢慢到1us，
如果是想著LED燈 亮慢慢 暗 則相反，

main.c

#include "stm32f10x.h"
#include "led.h"
#include "delay.h"

int  main()
{
	LED_Init(); //LED初始化
	unsigned char i = 0;
	unsigned int t = 1;
	unsigned char flag = 1;
	while(1)
	{
		if(flag == 1) //LED由暗到亮
		{
			for(i=0;i<10;i++)
			{
				GPIO_ResetBits(GPIOC, GPIO_Pin_13); 	//LED點亮
				delay_us(t);
				GPIO_SetBits(GPIOC,GPIO_Pin_13);		//LED熄滅
				delay_us(501-t);
			}
			t++;
			if(t == 500)
			{
				flag = 0;
			}
		}
		if(flag == 0) //LED由亮到暗
		{
			for(i=0;i<10;i++)
			{
				GPIO_ResetBits(GPIOC, GPIO_Pin_13); 	//LED點亮
				delay_us(t);
				GPIO_SetBits(GPIOC,GPIO_Pin_13);		//LED熄滅
				delay_us(501-t);
			}
			t--;
			if(t == 1)
			{
				flag = 1;
			}
		}
	}
}

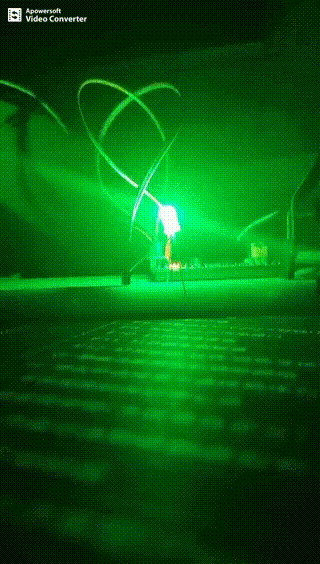

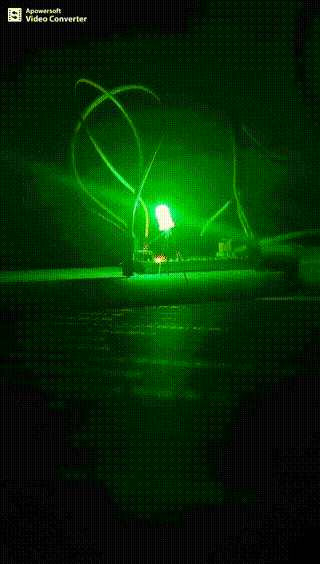

呼吸燈效果

5：STM32按鍵點燈

我們玩了呼吸燈 也可以玩玩按鍵點燈，按鍵其實也是挺簡單的，我用的按鍵是只有兩個引腳的，我們任意的一腳接單片機的GND ，另一個接單片機的GPIO 當按下按鍵 這個GPIO則會是低電平， 那我們就檢測這個GPIO是否是低電平 如果是 我們則點亮LED燈，

key.c

#include "stm32f10x.h"
#include "key.h"

/*按鍵初始化函式*/
void KEY_Init(void)
{
	//1.打開控制GPIOA的時鐘(APB2)
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	//2.配置結構體
	GPIO_InitTypeDef key_init;
	key_init.GPIO_Pin   = GPIO_Pin_5;      	//GPIOC13引腳
	key_init.GPIO_Mode  = GPIO_Mode_IPU; 	//上拉輸入
	//led_init.GPIO_Speed = GPIO_Speed_10MHz; //10MHz

	//3.對成員進行初始化
	GPIO_Init(GPIOA, &key_init);
}

main.c

#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "delay.h"

int  main()
{
	LED_Init(); //LED初始化
	KEY_Init(); //按鍵初始化
	GPIO_SetBits(GPIOC,GPIO_Pin_13);	//LED設定高電平
	GPIO_SetBits(GPIOA,GPIO_Pin_5);		//按鍵設定高電平

	while(1)
	{
		//如果按鍵被按下
		if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5) == 0)
		{
				delay_ms(20); //消抖再次判斷是否按下
				if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_5) == 0)
				{
					GPIO_ResetBits(GPIOC, GPIO_Pin_13); 	//LED點亮
					delay_ms(1000); //延時大約1秒
				}
		}
		else
		{
				GPIO_SetBits(GPIOC,GPIO_Pin_13);		//LED熄滅
		}
	}
}

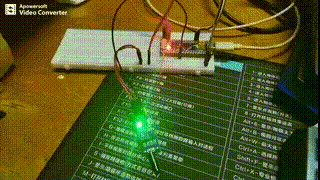

按鍵點燈效果

6：STM32震動感應燈

需要材料：

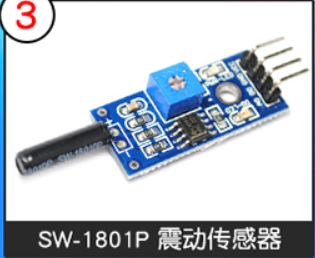

6.1：震動傳感器

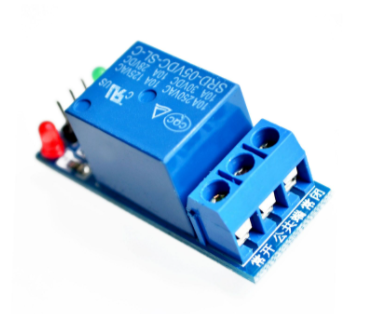

2.繼電器

（我用的這個是高電平導通）

燈

這種是震動傳感器，我們可以也通過震動來點燈，我用的這個模塊是當發生震動時，會變成低電平，那其實就是相當于我們的按鍵，我們去檢測一下這個模塊到底是不是低電平如果是低電平，那么我們讓LED燈點亮1秒啥的都有可以，
直接上代碼：
配置震動傳感器模塊代碼

代碼

shake.c

#include "stm32f10x.h"
#include "shake.h"

/*震動傳感器初始化函式*/
void SHAKE_Init(void)
{
	//打開GPIOC時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	//配置結構體
	GPIO_InitTypeDef shake_init;
	shake_init.GPIO_Mode  = GPIO_Mode_IPU; 	//上拉輸入
	shake_init.GPIO_Pin   = GPIO_Pin_3;		//A3引腳
	//shake_init.GPIO_Speed = GPIO_Speed_50MHz;

	//成員初始化
	GPIO_Init(GPIOA, &shake_init);
}

繼電器模塊配置代碼：

relay.c

#include "relay.h"

/*繼電器模塊初始化函式*/
void RELAY_Init(void)
{
	//打開時鐘
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	//配置結構體
	GPIO_InitTypeDef relay_init;
	relay_init.GPIO_Mode  = GPIO_Mode_Out_PP; 	//推挽輸出
	relay_init.GPIO_Pin   = GPIO_Pin_4;			//3引腳
	relay_init.GPIO_Speed = GPIO_Speed_50MHz;

	//成員初始化
	GPIO_Init(GPIOA, &relay_init);
}

main.c

#include "stm32f10x.h"
#include "led.h"
#include "relay.h"
#include "delay.h"
#include "shake.h"

/*主程式入口*/
int  main()
{
	LED_Init();  //LED模塊初始化
	RELAY_Init();//繼電器模塊初始化
	SHAKE_Init();//震動傳感器初始化

	GPIO_SetBits(GPIOC, GPIO_Pin_13); 	//LED高電平
   	GPIO_SetBits(GPIOA, GPIO_Pin_3); 	//震動傳感器高電平
	GPIO_ResetBits(GPIOA, GPIO_Pin_4); 	//繼電器低電平(關閉)
	while(1)
	{
		if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3) == 0)
		{
			GPIO_ResetBits(GPIOC, GPIO_Pin_13); //LED點亮
			GPIO_SetBits(GPIOA, GPIO_Pin_4); 	//繼電器導通 (高電平)
			delay_ms(1000);
		}
		else
		{
			GPIO_SetBits(GPIOC, GPIO_Pin_13); 	//LED不亮
			GPIO_ResetBits(GPIOA, GPIO_Pin_4); 	//繼電器不導通 (低電平)
		}

	}
}

如何接線

專案效果

如果覺得這篇文章對你有用，歡迎大家點贊、評論哈哈

需要整個工程代碼和 模塊的相關資料，私信我 或者 +我扣扣：844797079 ，或者評論區留下的你的聯系方式，

繼續加油！
