Python，OpenCV中的K均值聚類——K-Means Cluster

這篇博客將介紹什么是 K-Means 聚類以及 如何使用 cv2.kmeans() 函式進行資料聚類，

• K-Means Cluster K均值聚類
• cv2.kmeans() 進行資料聚類

1. 效果圖

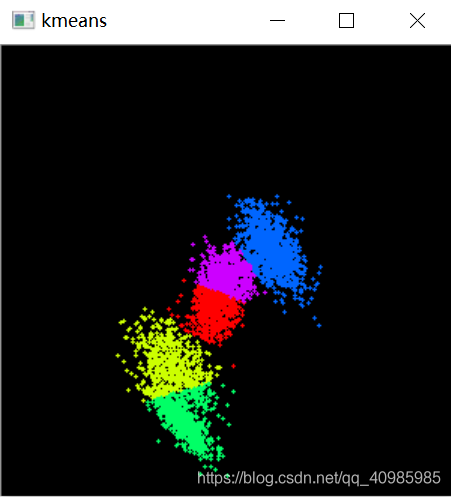

抽樣生成5堆點后聚類，分別以不同的顏色繪制每一種分類，效果圖1如下：

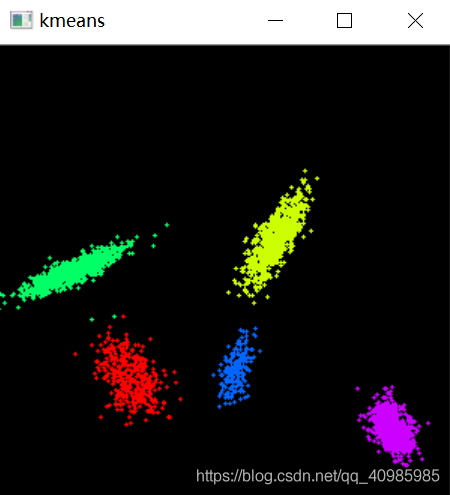

同樣生成5堆點聚類5，得到效果圖如下：

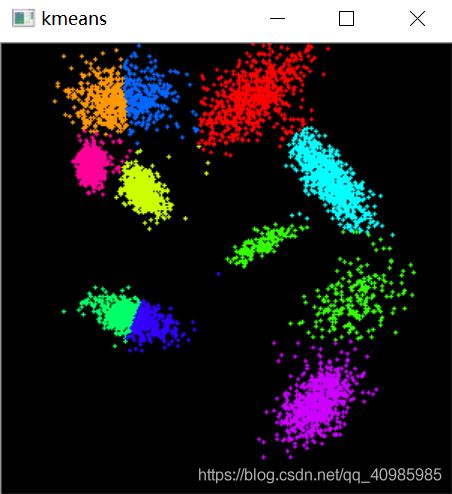

抽樣生成10堆點后聚類，效果圖如下:

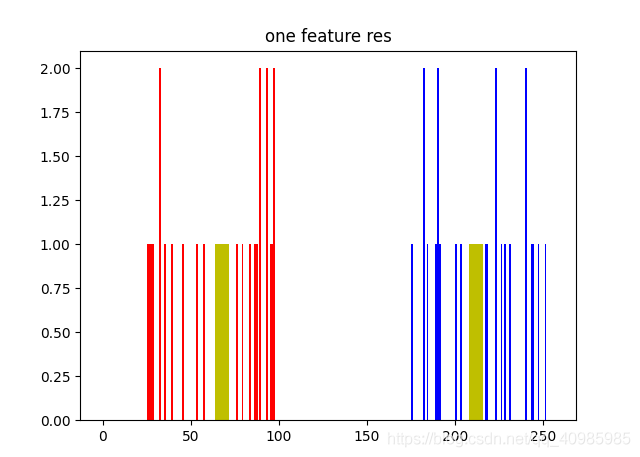

單特征聚類圖：
T恤size只根據身高進行分類為3種

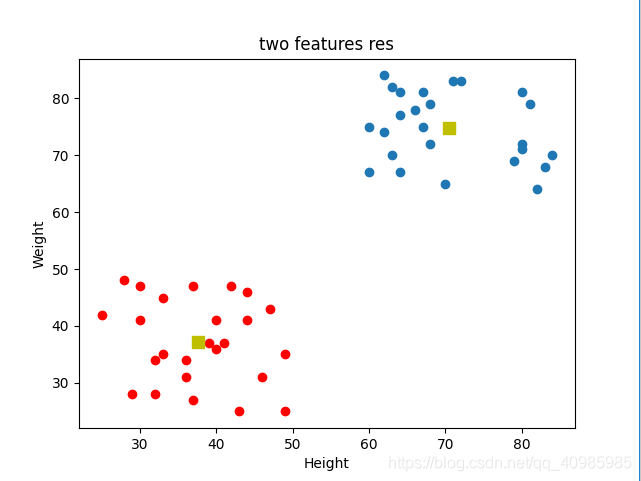

2個特征聚類圖：
T恤size根據身高和體重共同來進行聚類，

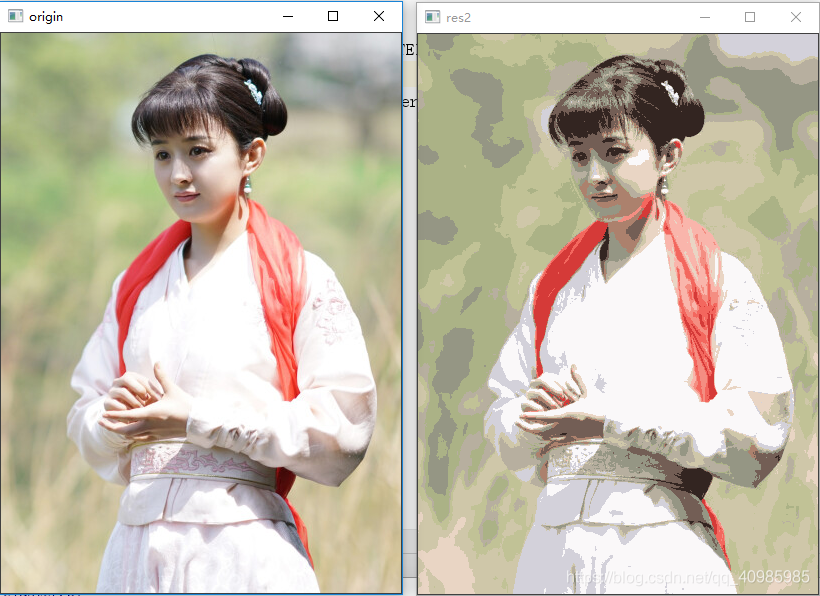

顏色量化以減少色彩數量，并且得到新的影像，原圖 VS 聚類15種色彩效果圖如下：

聚類色彩數越多，演算法要相對慢一些，但看起來跟原圖越接近，

2. 原理

2.1 什么是K均值聚類？

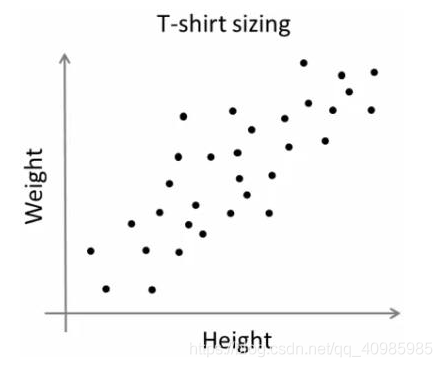

考慮一家公司將向市場推出一種新型 T 恤，顯然，他們將不得不制造不同尺寸的模型以滿足各種尺寸的人，于是公司做了一個人的身高體重資料，繪制成圖表，如下圖：

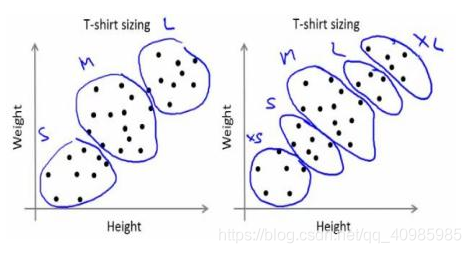

公司無法生產所有尺寸的 T 恤，相反，他們將人分為小、中、大，只生產這三種適合所有人的型號，這種將人分成三組可以通過 k-means 聚類來完成，演算法為我們提供了最好的 3 種尺寸，這將滿足所有人的需求，如果沒有，公司可以將人分成更多組，可能是五個，如下圖：

2.2 K均值聚類程序

K均值聚類是一個迭代程序，最基本的K均值聚類有以下4個步驟，

1. 假設有一堆點，要分成2類；

2. 隨機選擇倆個點C1，C2作為質心，計算周圍點到C1，C2的距離，距離C1近則歸入C1類，距離C2近則歸入C2類，

3. 分割完后，計算C1類所有點的平均值作為C1的新質心，計算C2類所有點的平均值作為C2的新質心；

4. 迭代2，3程序，根據設定的條件終止（迭代程序達到多少次，或達到設定的精度）終止，

5. 最終的收斂是C1到其所有點的距離 + C2到其所有點的距離 = 最小值，


   這些點使得測驗資料與其對應的質心之間的距離之和最小，

以上4步只是 K-Means 聚類的頂層，該演算法有很多優化，例如：如何選擇初始質心，如何加快迭代程序，

該迭代程序可以用以下圖片近似表示，分別代表以上4個程序，

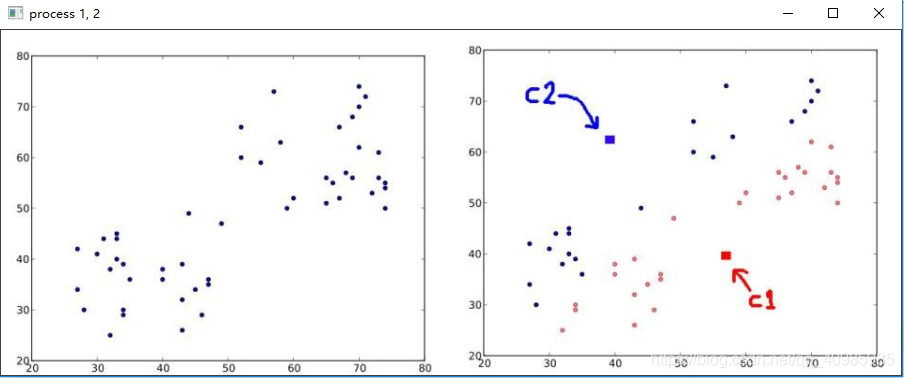

下圖迭代1，2步驟，隨機選中點作為質心點，計算距離進行分類；

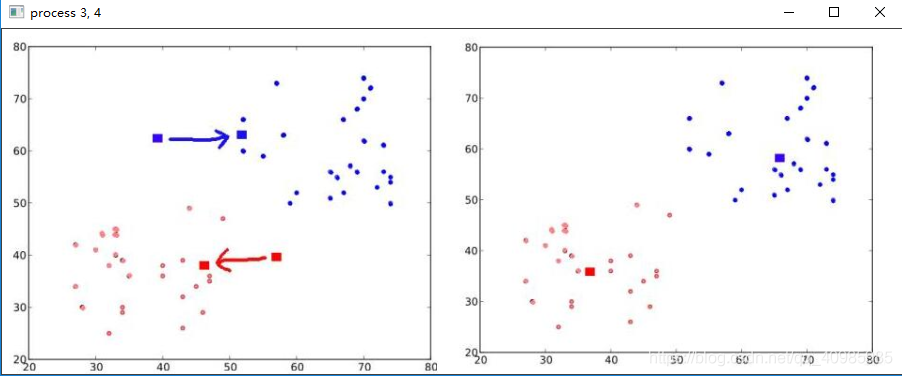

下圖重新計算質心后迭代3，4步驟然后得到結果圖，可以看到多次迭代后隨機點被分成2堆點，紅色，藍色；質心點也相對居中，比較規整，

2.3 cv2.kmeans(z, 2, None, criteria, 10, flags)

compactness, labels, centers = cv2.kmeans(z, 2, None, criteria, 10, flags)

入參:

• samples: np.float32 資料型別，每個特征放在一個列中，
• nclusters(K) : 最后需要的簇數
• creteria: 迭代終止標準，當滿足此條件時，演算法迭代停止，實際上，它應該是一個包含 3 個引數的元組，
  （type、max_iter、epsilon）:
  a - 終止條件的型別：它有 3 個標志，cv2.TERM_CRITERIA_EPS - 如果達到指定的準確度 epsilon，則停止演算法迭代，cv2.TERM_CRITERIA_MAX_ITER - 在指定的迭代次數 max_iter 后停止演算法，cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER - 當滿足上述任何條件時停止迭代，
  b - 最大迭代次數 - 指定最大迭代次數的整數，
  c - 精度 - 要求的準確性
• attempts ：標記以指定使用不同的初始標簽執行演算法的次數，該演算法回傳產生最佳緊湊性的標簽，這種緊湊性作為輸出回傳，
• flags ：此標志用于指定如何采用初始中心，通常為此使用兩個標志：cv2.KMEANS_PP_CENTERS 和 cv2.KMEANS_RANDOM_CENTERS，

回傳值：

• compactness: 緊湊度，指每個點到其相應中心的距離平方和
• labels: 標簽陣列，其中每個元素都標記為“0”、“1”…
• centers: 聚簇中心的陣列

3. 原始碼

3.1 抽樣生成點后聚類

# K均值聚類隨機生成一堆點并聚類demo

from __future__ import print_function

import cv2 as cv
import numpy as np
from numpy import random


def make_gaussians(cluster_n, img_size):
    points = []
    ref_distrs = []
    for _i in range(cluster_n):
        mean = (0.1 + 0.8 * random.rand(2)) * img_size
        a = (random.rand(2, 2) - 0.5) * img_size * 0.1
        cov = np.dot(a.T, a) + img_size * 0.05 * np.eye(2)
        n = 100 + random.randint(900)
        pts = random.multivariate_normal(mean, cov, n)
        points.append(pts)
        ref_distrs.append((mean, cov))
    points = np.float32(np.vstack(points))
    return points, ref_distrs


def main():
    cluster_n = 5
    img_size = 300

    # 生成明亮的調色板
    colors = np.zeros((1, cluster_n, 3), np.uint8)
    colors[0, :] = 255
    colors[0, :, 0] = np.arange(0, 180, 180.0 / cluster_n)
    colors = cv.cvtColor(colors, cv.COLOR_HSV2BGR)[0]

    while True:
        print('sampling distributions...')
        points, _ = make_gaussians(cluster_n, img_size)

        term_crit = (cv.TERM_CRITERIA_EPS, 30, 0.1)
        _ret, labels, _centers = cv.kmeans(points, cluster_n, None, term_crit, 10, 0)

        img = np.zeros((img_size, img_size, 3), np.uint8)
        for (x, y), label in zip(np.int32(points), labels.ravel()):
            c = list(map(int, colors[label]))

            cv.circle(img, (x, y), 1, c, -1)

        cv.imshow('kmeans', img)
        ch = cv.waitKey(0)
        if ch == 27:
            break

    print('Done')


if __name__ == '__main__':
    print(__doc__)
    main()
    cv.destroyAllWindows()

3.2 單特征聚類、多特征聚類、顏色量化

# OpenCV實作K-Means Cluster K均值聚類
# 輸入引數
# - samples: np.float32 資料型別，每個特征放在一個列中，
# - nclusters(K) : 最后需要的簇數
# - creteria: 迭代終止標準，當滿足此條件時，演算法迭代停止，實際上，它應該是一個包含 3 個引數的元組，它們是（型別、max_iter、epsilon）：
#  a - 終止條件的型別：它有 3 個標志，如下所示：cv2.TERM_CRITERIA_EPS - 如果達到指定的準確度 epsilon，則停止演算法迭代，
#                                             cv2.TERM_CRITERIA_MAX_ITER - 在指定的迭代次數 max_iter 后停止演算法，
#                                             cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER - 當滿足上述任何條件時停止迭代，
# b - 最大迭代次數 - 指定最大迭代次數的整數，
# c - 精度 - 要求的準確性
# - attempts ：標記以指定使用不同的初始標簽執行演算法的次數，該演算法回傳產生最佳緊湊性的標簽，這種緊湊性作為輸出回傳，
# - flags ：此標志用于指定如何采用初始中心，通常為此使用兩個標志：cv2.KMEANS_PP_CENTERS 和 cv2.KMEANS_RANDOM_CENTERS，

#
# 輸出引數
#
# - compactness: 緊湊度，指每個點到其相應中心的距離平方和
# - labels: 標簽陣列，其中每個元素都標記為“0”、“1”.....
# - centers: 聚簇中心的陣列

# 1. 只有一個特征的資料（T恤問題，只根據身高）
import numpy as np
import cv2
from matplotlib import pyplot as plt

x = np.random.randint(25, 100, 25)
y = np.random.randint(175, 255, 25)
z = np.hstack((x, y))
z = z.reshape((50, 1))
z = np.float32(z)
plt.hist(z, 256, [0, 256]), plt.show()

# 每當運行 10 次演算法迭代或達到 epsilon = 1.0 的準確度時，停止演算法并回傳
# 定義終止準則 criteria = ( type, max_iter = 10 , epsilon = 1.0 )
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 10, 1.0)

# 設定標志（只是為了避免代碼中的換行符）
flags = cv2.KMEANS_RANDOM_CENTERS

# 應用K均值聚類演算法
compactness, labels, centers = cv2.kmeans(z, 2, None, criteria, 10, flags)

A = z[labels == 0]
B = z[labels == 1]

# 以紅色繪制 A，以藍色繪制 B，以黃色繪制它們的質心，
plt.hist(A, 256, [0, 256], color='r')
plt.hist(B, 256, [0, 256], color='b')
plt.hist(centers, 32, [0, 256], color='y')
plt.title("one feature res")
plt.show()

# 2. 具有多重資料的特征（T恤問題，根據身高、體重）
import numpy as np
import cv2
from matplotlib import pyplot as plt

X = np.random.randint(25, 50, (25, 2))  # 身高
Y = np.random.randint(60, 85, (25, 2))  # 體重
Z = np.vstack((X, Y))

# 轉換為 np.float32
Z = np.float32(Z)

# 定義終止準則以及應用KMeans聚類
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 10, 1.0)
ret, label, center = cv2.kmeans(Z, 2, None, criteria, 10, cv2.KMEANS_RANDOM_CENTERS)

# 分離資料，并拉平flatten
A = Z[label.ravel() == 0]
B = Z[label.ravel() == 1]

# 繪制資料
plt.scatter(A[:, 0], A[:, 1])
plt.scatter(B[:, 0], B[:, 1], c='r')
plt.scatter(center[:, 0], center[:, 1], s=80, c='y', marker='s')
plt.xlabel('Height'), plt.ylabel('Weight')
plt.title("two features res")
plt.show()

## 3. 顏色量化
# 顏色量化是減少影像中顏色數量的程序，這樣做的原因之一是減少記憶體，有時某些設備可能有限制，以至于它只能產生有限數量的顏色，
# 在這些情況下，也會執行顏色量化，這里我們使用 k-means 聚類進行顏色量化，有3個特征，例如 R、G、B，需要將影像重塑為 Mx3 大小的陣列（M 是影像中的像素數），
# 在聚類之后將質心值（也是 R、G、B）應用于所有像素，這樣生成的影像將具有指定數量的顏色，最后需要將其重塑回原始影像的形狀，
import numpy as np
import cv2

img = cv2.imread('images/ml.jpg')
Z = img.reshape((-1, 3))

# 轉換 np.float32
Z = np.float32(Z)

# 定義終止準則以及應用KMeans聚類
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 10, 1.0)
K = 15
ret, label, center = cv2.kmeans(Z, K, None, criteria, 10, cv2.KMEANS_RANDOM_CENTERS)

# 轉換回uint8, 制作原始影像
center = np.uint8(center)
res = center[label.flatten()]
res2 = res.reshape((img.shape))

cv2.imshow("origin",img)
cv2.imshow('res2', res2)
cv2.waitKey(0)
cv2.destroyAllWindows()

參考

• https://docs.opencv.org/3.0-beta/doc/py_tutorials/py_ml/py_kmeans/py_kmeans_understanding/py_kmeans_understanding.html#kmeans-clustering-understanding
