【話在前頭】
這么些年微軟 Azure 創建虛擬機一直不能修改系統盤大小，但很多時候實際又用不了這么大的作業系統磁盤，微軟自己甚至還針對 Windows 服務器鏡像推出一個 smalldisk 的鏡像版本（https://azure.microsoft.com/en-us/blog/new-smaller-windows-server-iaas-image/），在原有 127GB 的鏡像外提供一個 32GB 版本的作業系統鏡像，可以根據自己的需要進行擴容，但是 Azure 提供的 Linux 服務器鏡像卻都是 30GB 的版本，網上其他人的解決辦法通常是下載磁盤 vhd 檔案，然后本地打開后用 Hyper-V 進行縮小后再上傳，或者直接用 Azure 的存盤賬戶進行在線編輯 vhd 檔案（見相關鏈接1、2），本文通過創建小容量磁盤，直接復制磁盤磁區的方式來解決這個問題，
【文章索引】
- 縮減作業系統磁區容量
- 復制磁區到小容量磁盤
- 修改小容量磁盤配置
- 相關鏈接
【一、縮減作業系統磁區容量】
Azure 支持修改托管磁盤的容量，但是只支持擴大，不支持縮小，如果調整磁盤大小時設定了比之前更小的容量，則會提示下圖所示的內容，

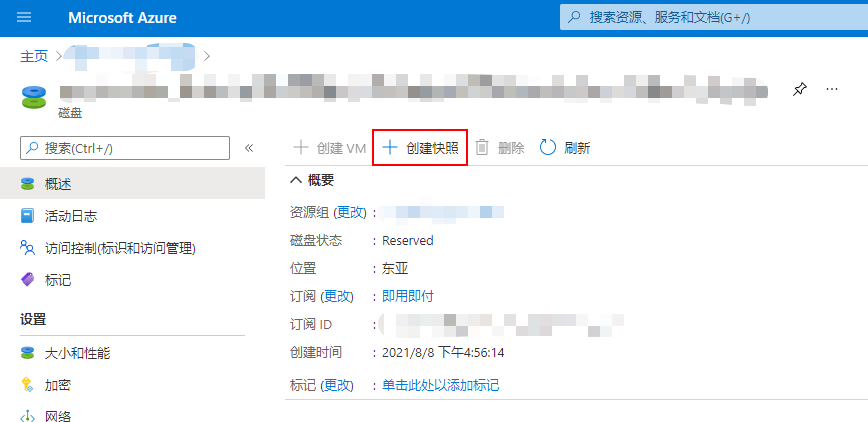

首先，與其他方案相同，需要先準備一份已縮減磁區容量的系統盤，Linux 不像 Windows 提供了磁盤管理工具，可以在線縮減系統盤容量，需要創建一個當前作業系統磁盤的副本并掛載到系統上進行調整，這里先對當前系統盤創建一份快照，如下圖，

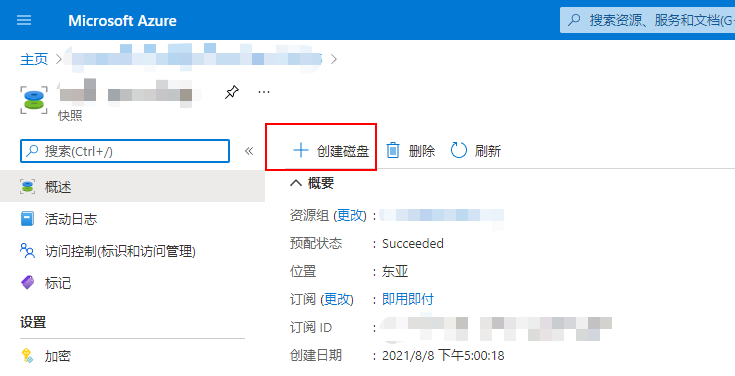

然后對這個快照創建磁盤，如下圖，

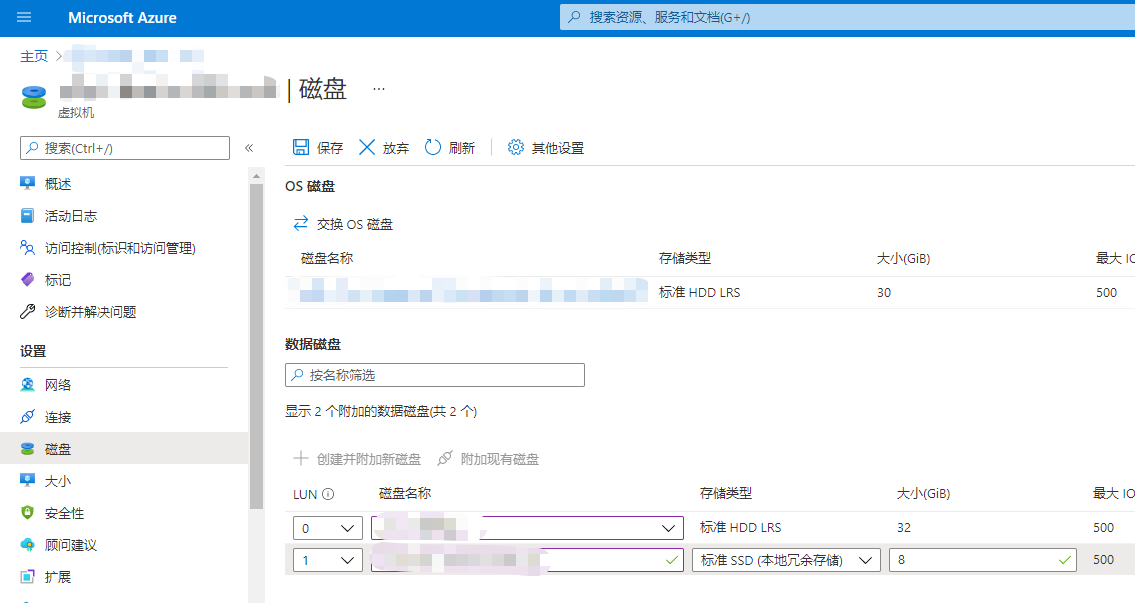

完成后就可以將創建好的系統盤副本附加到虛擬機中，同時再附加一個小容量的空磁盤用于創建最終的小容量系統盤，
由于復制后的磁盤磁區的Uuid與之前的磁盤磁區完全一樣，所以如果在虛擬機啟動前附加的磁盤，虛擬機啟動后根目錄（/）掛載點會被后附加的這塊磁盤掛載，所以如果要縮減磁區需要對第一塊磁盤（/dev/sda）進行操作；反之如果是虛擬機啟動后附加的磁盤，根目錄掛載點還是第一塊磁盤（/dev/sda1），如果要縮減磁區需要對后掛載的磁盤（/dev/sdc 或 /dev/sdd）進行操作，
這里以啟動后附加磁盤為例，小容量空磁盤是 /dev/sdc，作業系統副本磁盤是 /dev/sdd，首先需要縮減檔案系統容量，分別執行“e2fsck”和“resize2fs”，其中“resize2fs”設定的大小不能大于后續磁區的大小，如果不確認后續使用的各個工具的單位，這里也可以故意設定小一些，如下
root@xxx-vm:/tmp# e2fsck -f /dev/sdd1 e2fsck 1.44.5 (15-Dec-2018) Pass 1: Checking inodes, blocks, and sizes Pass 2: Checking directory structure Pass 3: Checking directory connectivity Pass 4: Checking reference counts Pass 5: Checking group summary information /dev/sdd1: 26148/1957888 files (0.2% non-contiguous), 365215/7831547 blocks root@xxx-vm:/tmp# resize2fs /dev/sdd1 3G resize2fs 1.44.5 (15-Dec-2018) Resizing the filesystem on /dev/sdd1 to 786432 (4k) blocks. The filesystem on /dev/sdd1 is now 786432 (4k) blocks long.
然后可以使用 parted 或 fdisk 進行磁區的調整，個人覺得 parted 更簡單一些，一條命令即可修改，不像 fdisk 需要還需要先洗掉再創建，如下
root@xxx-vm:/tmp# parted /dev/sdd GNU Parted 3.2 Using /dev/sdd Welcome to GNU Parted! Type 'help' to view a list of commands. (parted) print Warning: Not all of the space available to /dev/sdd appears to be used, you can fix the GPT to use all of the space (an extra 4194304 blocks) or continue with the current setting? Fix/Ignore? Ignore Model: Msft Virtual Disk (scsi) Disk /dev/sdd: 34.4GB Sector size (logical/physical): 512B/4096B Partition Table: gpt Disk Flags: Number Start End Size File system Name Flags 14 1049kB 4194kB 3146kB bios_grub 15 4194kB 134MB 130MB fat16 boot, esp 1 134MB 32.2GB 32.1GB ext4 (parted) resizepart 1 4G Warning: Shrinking a partition can cause data loss, are you sure you want to continue? Yes/No? Yes (parted) Information: You may need to update /etc/fstab.
完成后可以用 mount 掛載一下磁區進行驗證，看看是否能進行正常掛載以及檔案系統容量是否符合預期，
【二、復制磁區到小容量磁盤】
在第一步確認沒問題后可以將上述磁盤內的內容復制到小容量磁盤中，這里使用 fdisk 把調小磁區容量的磁盤磁區表備份下來，如下
root@xxx-vm:/tmp# fdisk /dev/sdd
Welcome to fdisk (util-linux 2.33.1).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.
The backup GPT table is not on the end of the device. This problem will be corrected by write.
Command (m for help): O
Enter script file name: os-disk-pt
Script successfully saved.
Command (m for help): q
然后修改磁區表備份檔案 os-disk-pt 檔案中 last-lba 的值為小容量磁盤的最后一個扇區，然后用 fdisk 對小容量磁盤匯入該磁區表即可，如下
root@xxx-vm:/tmp# fdisk /dev/sdc
Welcome to fdisk (util-linux 2.33.1).
Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.
Device does not contain a recognized partition table.
Created a new DOS disklabel with disk identifier 0x99a32e79.
Command (m for help): I
Enter script file name: os-disk-pt
Created a new GPT disklabel (GUID: XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX).
Created a new partition 1 of type 'Linux filesystem' and of size 3.6 GiB.
Created a new partition 14 of type 'BIOS boot' and of size 3 MiB.
Created a new partition 15 of type 'EFI System' and of size 124 MiB.
Script successfully applied.
Command (m for help): w
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.
完成后分別對所有磁區使用 dd 命令復制即可，如下
root@xxx-vm:/tmp# dd if=/dev/sdd1 of=/dev/sdc1 bs=1M 3686+1 records in 3686+1 records out 3865782784 bytes (3.9 GB, 3.6 GiB) copied, 179.995 s, 21.5 MB/s root@xxx-vm:/tmp# dd if=/dev/sdd14 of=/dev/sdc14 bs=1M 3+0 records in 3+0 records out 3145728 bytes (3.1 MB, 3.0 MiB) copied, 0.147453 s, 21.3 MB/s root@xxx-vm:/tmp# dd if=/dev/sdd15 of=/dev/sdc15 bs=1M 124+0 records in 124+0 records out 130023424 bytes (130 MB, 124 MiB) copied, 5.775 s, 22.5 MB/s
完成后也可以用 mount 掛載一下新的磁區進行驗證，沒問題后即可關閉該虛擬機，
【三、修改小容量磁盤配置】
通過界面創建的磁盤是不帶有作業系統型別的，也沒法讓虛擬機將該磁盤作為系統盤進行啟動，這里需要使用 Azure 的命令列，例如使用 Azure Powershell，可以參考相關鏈接3進行安裝，
然后打開 Powershell，輸入 “Connect-AzAccount”，即可彈出登錄 Azure 的對話框，并進行確認，完成后會顯示賬戶的所有訂閱，如下圖
然后輸入下列命令設定以下幾個環境變數
$DiskID = "磁盤資源ID" $VMName = "虛擬機名稱" $AzSubscription = "訂閱名"

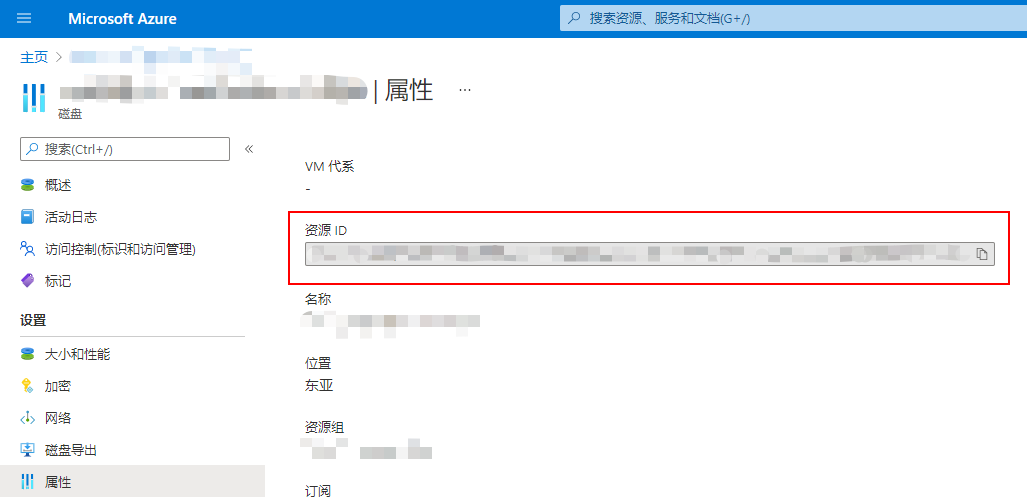

其中“磁盤資源ID”需要進入磁盤頁面，并在“屬性”頁面中找到“資源ID”即為該內容，類似 “/subscriptions/xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx/resourceGroups/xxxxxxxx/providers/Microsoft.Compute/disks/xxxxxxxx”，如下圖
然后再執行下列命令即可
# 指定訂閱 Select-AzSubscription -Subscription $AzSubscription # 獲取虛擬機資訊 $VM = Get-AzVm | ? Name -eq $VMName # 獲取磁盤資訊 $Disk = Get-AzDisk | ? Id -eq $DiskID # 修改磁盤作業系統型別 $Disk.OsType = "Linux" # 修改磁盤 Hyper-V 代數（宿主機為V2時需要手動設定） $Disk.HyperVGeneration = "V2" # 更新磁盤設定 Update-AzDisk -ResourceGroupName $VM.ResourceGroupName -DiskName $Disk.Name -Disk $Disk
完成后即可在虛擬機頁面中，選擇“磁盤” -> “交換 OS 磁盤”，剛剛創建的小容量磁盤即會出現在這個頁面中，確定后啟動虛擬機即可，
【四、相關鏈接】
- How to shrink a managed disk：https://devblogs.microsoft.com/premier-developer/how-to-shrink-a-managed-disk/
- Shrink an Azure VMs OS Managed Disk using PowerShell：https://jrudlin.github.io/2019-08-27-shrink-azure-vm-osdisk/
- Install the Azure Az PowerShell module：https://docs.microsoft.com/en-us/powershell/azure/install-az-ps
