番外4. Python OpenCV 中滑鼠事件相關處理與常見問題解決方案

本系列專欄寫作方式

本系列專欄寫作將采用首創的問答式寫作形式，快速讓你學習到 OpenCV 的初級、中級、高級知識，

4. Python OpenCV 中滑鼠事件相關處理與常見問題解決方案

本篇博客主要分析 cv2.setMouseCallback 函式，以及該函式在日常編碼中出現問題是如何進行解決，

本函式主要是 OpenCV 中用來處理滑鼠相關事件的函式，通過它可以捕獲到資料觸發的事件，并對其進行處理，

使用該函式前，可以先通過 help 函式查閱基本用法，

該函式原型如下：

setMouseCallback(windowName, onm ouse [, param]) -> None

可以看到該函式有兩個引數，其一是視窗的名稱，其二是回呼函式，視窗名稱與cv2.imshow 中的名稱保持一致即可，

通過函式原型，可以看出 cv2.setMouseCallback 函式是在給視窗設定一個回呼函式，

OpenCV 中滑鼠都有哪些事件？

查看事件的代碼如下，通過內置函式 dir 可以進行查閱，

import cv2

def show_event():
    events = [i for i in dir(cv2) if 'EVENT' in i]
    print(events)

if __name__ == "__main__":
    show_event()

運行結果如下，所有與 event（事件相關的函式，都羅列了出來）

['EVENT_FLAG_ALTKEY', 'EVENT_FLAG_CTRLKEY', 'EVENT_FLAG_LBUTTON', 'EVENT_FLAG_MBUTTON', 'EVENT_FLAG_RBUTTON', 'EVENT_FLAG_SHIFTKEY', 'EVENT_LBUTTONDBLCLK', 'EVENT_LBUTTONDOWN',
'EVENT_LBUTTONUP', 'EVENT_MBUTTONDBLCLK', 'EVENT_MBUTTONDOWN', 'EVENT_MBUTTONUP', 'EVENT_MOUSEHWHEEL', 'EVENT_MOUSEMOVE', 'EVENT_MOUSEWHEEL', 'EVENT_RBUTTONDBLCLK', 'EVENT_RBUTTONDOWN', 'EVENT_RBUTTONUP']

以上事件中，最常用的為 EVENT_LBUTTONDOWN，EVENT_LBUTTONUP，我們接下來就重點掌握，

EVENT_LBUTTONDOWN 滑鼠左鍵按下事件，

先通過以下代碼呈現一個表單，測驗一下滑鼠左鍵按下，

import cv2


def show_event():
    events = [i for i in dir(cv2) if 'EVENT' in i]
    print(events)


def mouse_handler(event, x, y, flags, userdata):
    if event == 1:   # cv2.EVENT_LBUTTONDOWN
        print("滑鼠左鍵按下")


if __name__ == "__main__":

    image = cv2.imread("./tt.jpg")

    cv2.namedWindow("mouse_event")
    cv2.imshow("mouse_event", image)
    cv2.setMouseCallback("mouse_event", mouse_handler)
    cv2.waitKey()

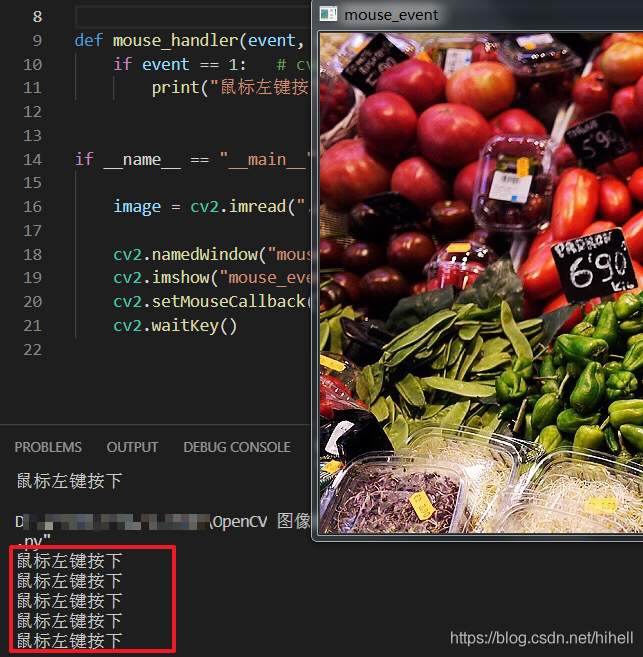

代碼運行效果如下，在圖片上點擊滑鼠左鍵，會在控制臺進行資料的輸入，輸出內容如截圖紅框位置所示，

此時需要注意的問題是，即使你沒有加載任何圖片，只是使用 nameWindow 命名了一下表單，對應的 setMouseCallback 函式也會系結成功，具體測驗代碼如下，

# image = cv2.imread("./tt.jpg")

cv2.namedWindow("mouse_event")
# cv2.imshow("mouse_event", image)
cv2.setMouseCallback("mouse_event", mouse_handler)

由上面的案例，我們還能得到下述推論，cv2.setMouseCallback 函式中第二個引數回呼函式onMouse ，具備某種格式，因為在上述代碼中出現了這樣一段內容：

def mouse_handler(event, x, y, flags, userdata):

這里其實對于所有滑鼠事件，回呼函式格式都是統一的，只是函式內部的具體實作不同，

引數說明如下：

• event：滑鼠事件名稱，通過該值可以獲取滑鼠進行的何種事件操作；
• x, y：滑鼠進行事件操作一瞬間，所在的坐標位置；
• flags：指的是與 event 相關的實踐中包含 FLAG 的事件；
• userdata：滑鼠回呼函式觸發時傳遞進來的引數，

以上引數都非常容易理解，但是目前網路上很多內容對 flags 引數都一帶而過，沒有進行說明，

該引數其實就是我們在上文獲取到的所有事件的一個子集，在看一下之前獲取到的所有事件，

['EVENT_FLAG_ALTKEY', 'EVENT_FLAG_CTRLKEY', 'EVENT_FLAG_LBUTTON', 'EVENT_FLAG_MBUTTON', 'EVENT_FLAG_RBUTTON', 'EVENT_FLAG_SHIFTKEY', 'EVENT_LBUTTONDBLCLK', 'EVENT_LBUTTONDOWN',
'EVENT_LBUTTONUP', 'EVENT_MBUTTONDBLCLK', 'EVENT_MBUTTONDOWN', 'EVENT_MBUTTONUP', 'EVENT_MOUSEHWHEEL', 'EVENT_MOUSEMOVE', 'EVENT_MOUSEWHEEL', 'EVENT_RBUTTONDBLCLK', 'EVENT_RBUTTONDOWN', 'EVENT_RBUTTONUP']

在其中你重點尋找帶 flag 的值，檢索如下：

'EVENT_FLAG_ALTKEY',
'EVENT_FLAG_CTRLKEY',
'EVENT_FLAG_LBUTTON',
'EVENT_FLAG_MBUTTON',
'EVENT_FLAG_RBUTTON',
'EVENT_FLAG_SHIFTKEY'

稍微對英文進行一下翻譯，就能了解 flags 引數，例如我們想要實作按住滑鼠左鍵的同時進行拖動，那核心代碼為：

event == cv2.EVENT_MOUSEMOVE and flags == cv2.EVENT_FLAG_LBUTTON

按住鍵盤 CTRL 的同時，按下滑鼠左鍵，代碼如下

event == cv2.EVENT_LBUTTONUP and flags == cv2.EVENT_FLAG_CTRLKEY

接下來我們就實作一下如何按住滑鼠左鍵并進行拖動，繪制一個矩形，

import cv2

image = cv2.imread("./tt.jpg")
cv2.namedWindow("mouse_event")
x1, y1 = 0, 0


def show_event():
    events = [i for i in dir(cv2) if 'EVENT' in i]
    print(events)


def mouse_handler(event, x, y, flags, userdata):
    global x1, y1
    if event == cv2.EVENT_LBUTTONDOWN:
        print("左鍵點擊")
        x1, y1 = x, y

    if event == cv2.EVENT_MOUSEMOVE and flags == cv2.EVENT_FLAG_LBUTTON:
        # print("滑鼠左鍵按下拖動")
        cv2.rectangle(image, (x1, y1), (x, y), (0, 255, 0), -1)


if __name__ == "__main__":
    cv2.setMouseCallback("mouse_event", mouse_handler)
    while True:
        cv2.imshow("mouse_event", image)
        k = cv2.waitKey(1) & 0xFF
        if k == 27:
            break

    cv2.destroyAllWindows()

上述代碼，并未用到最后一個引數 userdata，接下來我們通過傳參的方式應用一下該引數，

核心修改一個地方即可，在 cv2.setMouseCallback 函式部分將讀取的影像 image 傳遞到回呼的函式中去，具體如下

cv2.setMouseCallback("mouse_event", mouse_handler, image)

OpenCV 在視頻中捕獲滑鼠事件的解決方案

上文已經實作了在圖片中捕獲滑鼠事件，接下來我們看一下如何去在視頻中進行相同的操作，

由以前的知識已經知道，視頻處理就是對視頻的每一幀進行相應的操作，那可以按照下述代碼進行，

import cv2


def mouse_handler(event, x, y, flags, frame):

    if frame is not None:
        # 獲取坐標，測驗用
        # print(x, y)
        if event == cv2.EVENT_MOUSEMOVE:
            cv2.putText(frame, "Hello OpenCV", (x, y),
                        cv2.FONT_HERSHEY_COMPLEX, 1, (255, 0, 0))
            cv2.imshow("video", frame)


if __name__ == "__main__":

    cap = cv2.VideoCapture("./test.mp4")
    while cap.isOpened():
        ret, frame = cap.read()
        if ret:
            cv2.imshow("video", frame)
            cv2.setMouseCallback("video", mouse_handler, frame)
            if cv2.waitKey(25) & 0xFF == 27:
                break

    cap.release()
    cv2.destroyAllWindows()

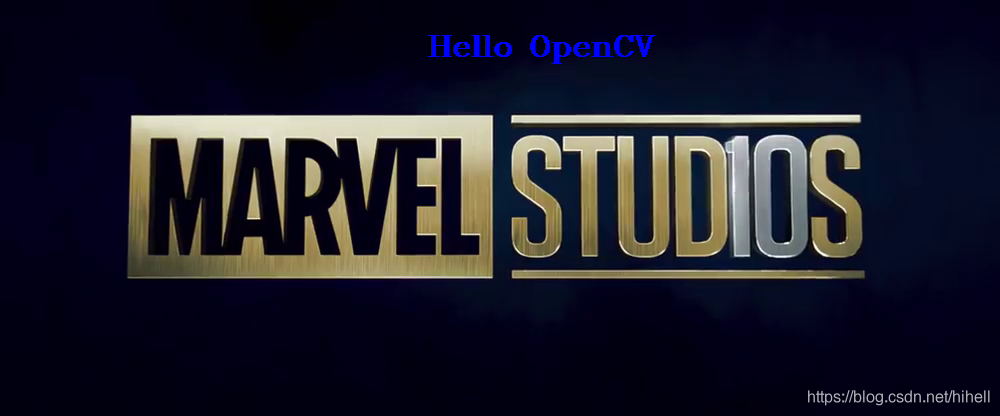

以上代碼因為系結在 EVENT_MOUSEMOVE 事件上，所以當滑鼠移動的時候，會出現一個 Hello OpenCV 的字樣，但是該方式會導致視頻不斷重復渲染，效率不好，頻繁重繪幾次之后，頁面就會崩潰掉，

如果你單純為了測驗，可以將 cv2.waitKey(25) 中的數字設定到 1000，這樣視頻播放速度就會變慢，即可抓取到最終效果，

對于滑鼠回呼函式的學習，重點要掌握的依舊是各種事件，還有一個需要注意的是組合按鍵與滑鼠位置的計算，你可以基于此實作一個簡單的 OpenCV 畫板，當然前提是你對之前學的圖形繪制函式已經十分熟悉，

補充知識，OpenCV 繪制多邊形

在 上一篇博客 中，我們缺少了一個函式，繪制多邊形，這里進行一下補充，該函式為 cv2.polylines，函式原型如下：

polylines(img, pts, isClosed, color[, thickness[, lineType[, shift]]]) -> img

其中最重要的引數 pts，該引數表示待繪制多邊形的折線陣列，也可以理解為多邊形的頂點順序坐標，

例如下述代碼：

image = np.zeros((400, 400, 3), np.uint8)
points = np.array(
    [[50, 50], [170, 100], [200, 150], [300, 320]], np.int32)
cv2.polylines(image, [points], True, (255, 0, 0))
cv2.imshow('image',image)
cv2.waitKey()

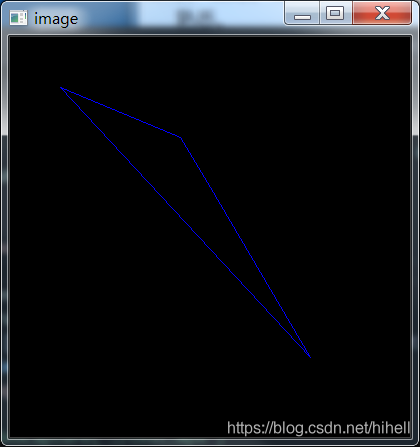

繪制的多邊形如下：

最后，你可以結合本文學到的 cv2.setMouseCallback 函式，加上繪制直線函式，實作一個多邊形手動繪制工具，
