OpenCV-Python實戰（1）——OpenCV簡介與影像處理基礎（萬字總結，?建議收藏?）

OpenCV介紹

OpenCV 是一個的跨平臺計算機視覺庫，可以運行在 Linux、Windows 和 Mac OS 作業系統上，它輕量級而且高效——由一系列 C 函式和少量 C++ 類構成，同時也提供了 Python 介面，實作了影像處理和計算機視覺方面的很多通用演算法，在本文中，將介紹 OpenCV 庫，包括它的主要模塊和典型應用場景，

Python安裝OpenCV

對于 Linux 和 Windows 作業系統，首需要在 shell 或 cmd 中運行以下命令安裝 NumPy：

pip install numpy

然后再安裝 OpenCV，可以選擇兩種不同版本：

1. 僅安裝主模塊包

   pip install opencv-python


2. 安裝完整包(包括主模塊和附加模塊)

   pip install opencv-contrib-python


OpenCV主要模塊

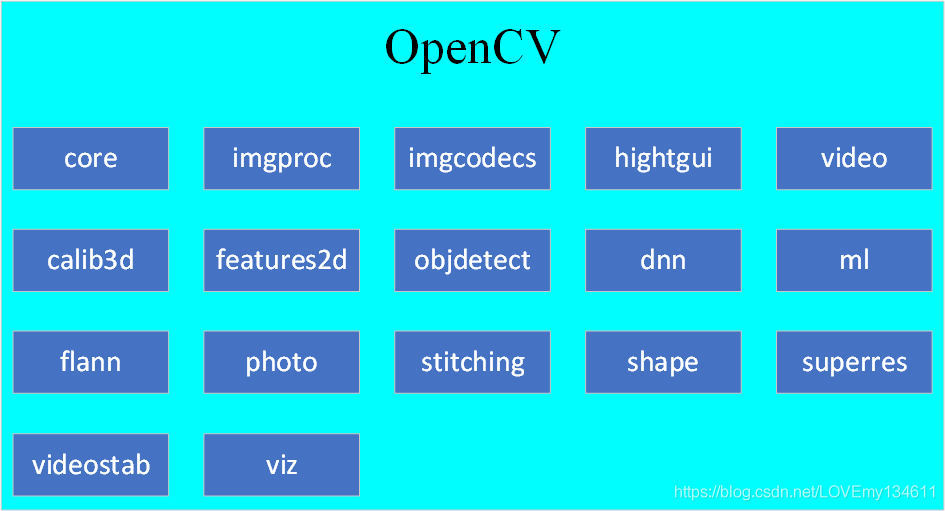

OpenCV 可以被劃分為不同模塊，其主要模塊如下：

下表整理介紹了各主要模塊的作用：

OpenCV應用場景

OpenCV 可以應用但不僅限于以下場景：二維和三維特征提取、街景影像拼接、人臉識別系統、手勢識別、人機互動、動作識別、物體識別、自動檢查和監視、分割與識別、醫學影像分析、運動跟蹤、增強現實、視頻/影像搜索與檢索、機器人與無人駕駛汽車導航與控制、駕駛員疲勞駕駛檢測等，

OpenCV影像處理基礎

影像基礎

接下來，首先從理論上介紹影像的相關概念，

影像處理中的主要問題

我們看可以把影像看作是三維世界的二維視圖，那么數字影像作為2D影像，可以使用稱為像素的有限數字集進行表示(像素的概念將在像素、顏色、通道、影像和顏色空間部分中詳細解釋)，我們可以，將計算機視覺的目標定義為將這些2D資料轉換為以下內容：

1. 新的資料表示(例如，新影像)
2. 決策目標(例如，執行具體決策任務)
3. 目標結果(例如，影像的分類)
4. 資訊提取(例如，目標檢測)

在進行影像處理時，經常會遇到以下問題：

1. 影像的模糊性，由于受到透視的影響，從而會導致影像視覺外觀的變化，例如，從不同的角度看同一個物體會產生不同的影像；
2. 影像通常會受許多自然因素的影響，如光照、天氣、反射和運動；
3. 影像中的一部分物件也可能會被其他物件遮擋，使得被遮擋的物件難以檢測或分類，隨著遮擋程度的增加，影像處理的任務(例如，影像分類)可能非常具有挑戰性，

為了更好的解釋上述問題，我們假設需要開發一個人臉檢測系統，該系統應足夠魯棒，以應對光斬訓天氣條件的變化；此外，該系統應該可以處理頭部的運動，檢測用戶的頭部在坐標系中每個軸上一定程度的旋轉(抬頭、搖頭和低頭，用戶可以離相機稍近或稍遠的情況)，而許多人臉檢測演算法在人臉接近正面時表現出良好的性能，但是，如果一張臉不是正面的(例如，側面對著鏡頭)，演算法就無法檢測到它，此外，演算法需要即使在用戶戴著眼鏡或太陽鏡時，也可能需要檢測面部(即使這會在眼睛區域產生遮擋），綜上所述，當開發一個計算機視覺專案時，我們必須綜合考慮到所有這些因素，一個很好的表征方法是有使用大量測驗影像來驗證演算法，我們也可以根據測驗影像的不同困難程度來對它們進行分類，以便于檢測演算法的弱點，提高演算法的魯棒性，

影像處理流程

完整的影像處理程式通常可以分為以下三個步驟：

1. 讀取影像，影像的獲取可以有多種不同的來源(相機、視頻流、磁盤、在線資源)，因此影像的讀取可能涉及多個函式，以便可以從不同的來源讀取影像；
2. 影像處理，通過應用影像處理技術來處理影像，以實作所需的功能(例如，檢測影像中的貓)；
3. 顯示結果，將影像處理完成后的結果以人類可讀的方式進行呈現(例如，在影像中繪制邊界框，有時也可能需要將其保存到磁盤)，

此外，上述第2步影像處理可以進一步分為三個不同的處理級別：

1. 低層處理(或者在不引起歧義的情況下可以稱為預處理)，通常將一個影像作為輸入，然后輸出另一個影像，可在此步驟中應用的步驟包括但不限于以下方法：噪聲消除、影像銳化、光照歸一化以及透視校正等；
2. 中層處理：是將預處理后的影像提取其主要特征(例如采用 DNN 模型得到的影像特征)，輸出某種形式的影像表示，它提取了用于影像進一步處理的主要特征，
3. 高層處理：接受中層處理得到的影像特征并輸出最終結果，例如，處理的輸出可以是檢測到的人臉.

像素、顏色、通道、影像和顏色空間

在表示影像時，有多種不同的顏色模型，但最常見的是紅、綠、藍 (RGB) 模型，
RGB 模型是一種加法顏色模型，其中原色 (在RGB模型中，原色是紅色 R、綠色 G 和藍色 B) 混合在一起就可以用來表示廣泛的顏色范圍，
每個原色 (R, G, B) 通常表示一個通道，其取值范圍為[0, 255]內的整數值，因此，每個通道有共256個可能的離散值，其對應于用于表示顏色通道值的總位元數 ( 2 8 ＝ 256 2^8＝256 28＝256)，此外，由于有三個不同的通道，使用 RGB 模型表示的影像稱為24位色深影像：

在上圖中，可以看到 RGB 顏色空間的“加法顏色”屬性：

1. 紅色加綠色會得到黃色
2. 藍色加紅色會得到品紅
3. 藍色加綠色會得到青色
4. 三種原色加在一起得到白色

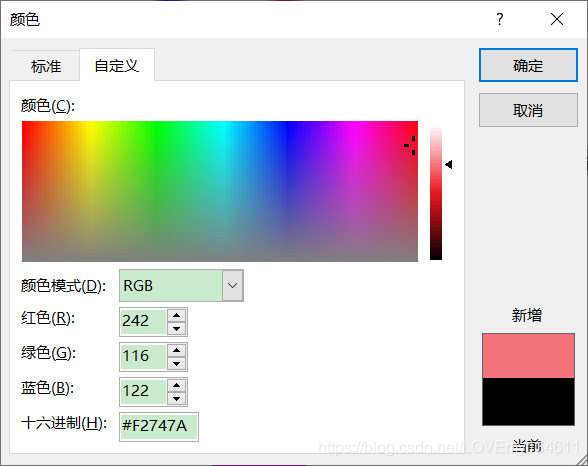

因此，如前所述，RGB 顏色模型中，特定顏色可以由紅、綠和藍值分量合成表示，將像素值表示為 RGB 三元組 (r, g, b)，典型的 RGB 顏色選擇器如下圖所示：

解析度為 800×1200 的影像是一個包含800列和1200行的網格，每個網格就是稱為一個像素，因此其中包含 800×1200=96 萬像素，應當注意，影像中有多少像素并不表示其物理尺寸(一個像素不等于一毫米)，相反，像素的大小取決于為該影像設定的每英寸像素數 (Pixels Per Inch, PPI)，影像的 PPI 一般設定在 [200-400] 范圍內，
計算PPI的基本公式如下：

1. PPI=寬度(像素) / 影像寬度(英寸)
2. PPI=高度(像素) / 影像高度(英寸)

例如，一個4×6英寸影像，影像解析度為 800×1200，則PPI是200，

影像描述

影像可以描述為2D函式 f ( x , y ) f(x, y) f(x,y)，其中 ( x , y ) (x, y) (x,y) 是空間坐標，而 f ( x , y ) f(x, y) f(x,y) 是影像在點 ( x , y ) (x, y) (x,y) 處的亮度或灰度或顏色值，另外，當f(x, y)和(x, y)值都是有限離散量時，該影像也被稱為數字影像，此時：

1. x ∈ [ 0 , h ? 1 ] x∈ [0, h-1] x∈[0,h?1]，其中 h h h 是影像的高度
2. y ∈ [ 0 , w ? 1 ] y∈ [0, w-1] y∈[0,w?1]，其中 w w w 是影像的寬度
3. f ( x , y ) ∈ [ 0 ， L ? 1 ] f(x, y)∈ [0，L-1] f(x,y)∈[0，L?1]，其中 L = 256 L=256 L=256 (對于8位灰度影像)

彩色影像也可以用同樣的方式表示，只是我們需要定義三個函式來分別表示紅色、綠色和藍色值，這三個單獨的函式中的每一個都遵循與為灰度影像定義的 f ( x , y ) f(x, y) f(x,y) 函式相同的公式，我們將這三個函式的子索引 R、G 和 B 分別表示為 f R ( x , y ) f_R(x, y) fR?(x,y)、 f G ( x , y ) f_G(x, y) fG?(x,y) 和 f B ( x , y ) f_B(x, y) fB?(x,y)，
同樣，黑白影像也可以表示為相同的形式，其僅需要一個函式來表示影像，且 f ( x , y ) f(x, y) f(x,y) 只能取兩個值，通常，0 表示黑色、1 表示白色，
下圖顯示了三種不同型別的影像(彩色影像、灰度影像和黑白影像)：

數字影像可以看作是真實場景的近似，因為 f ( x , y ) f(x, y) f(x,y) 值是有限的離散量，此外，灰度和黑白影像每個點只對應有一個值，彩色影像每個點需要三個函式對應于影像的紅色、綠色和藍色分量，

影像檔案型別

盡管在 OpenCV 中處理的影像時，可以將影像看作 RGB 三元組的矩陣(在 RGB 影像模型情況下)，但它們不一定是以這種格式創建、存盤或傳輸的，有許多不同的檔案格式，如GIF、PNG、位圖或JPEG，使用不同形式的壓縮（無損或有損）來更有效地表示影像，
下表列示了 OpenCV 支持的檔案格式及其關聯的檔案擴展名：

對影像應用無損或有損壓縮演算法，可以得到比未壓縮影像占據存盤空間小的影像，其中，在無損壓縮演算法中，得到的影像與原始影像等價，也就是說，經過反壓縮程序后，得到的影像與原始影像完全等價(相同)；而在有損壓縮演算法中，得到的影像并不等同于原始影像，這意味著影像中的某些細節會丟失，在許多有損壓縮演算法中，壓縮級別是可以調整的，

OpenCV中的坐標系

為了更好的展示 OpenCV 中的坐標系以及如何訪問各個像素，查看以下低解析度影像為例：

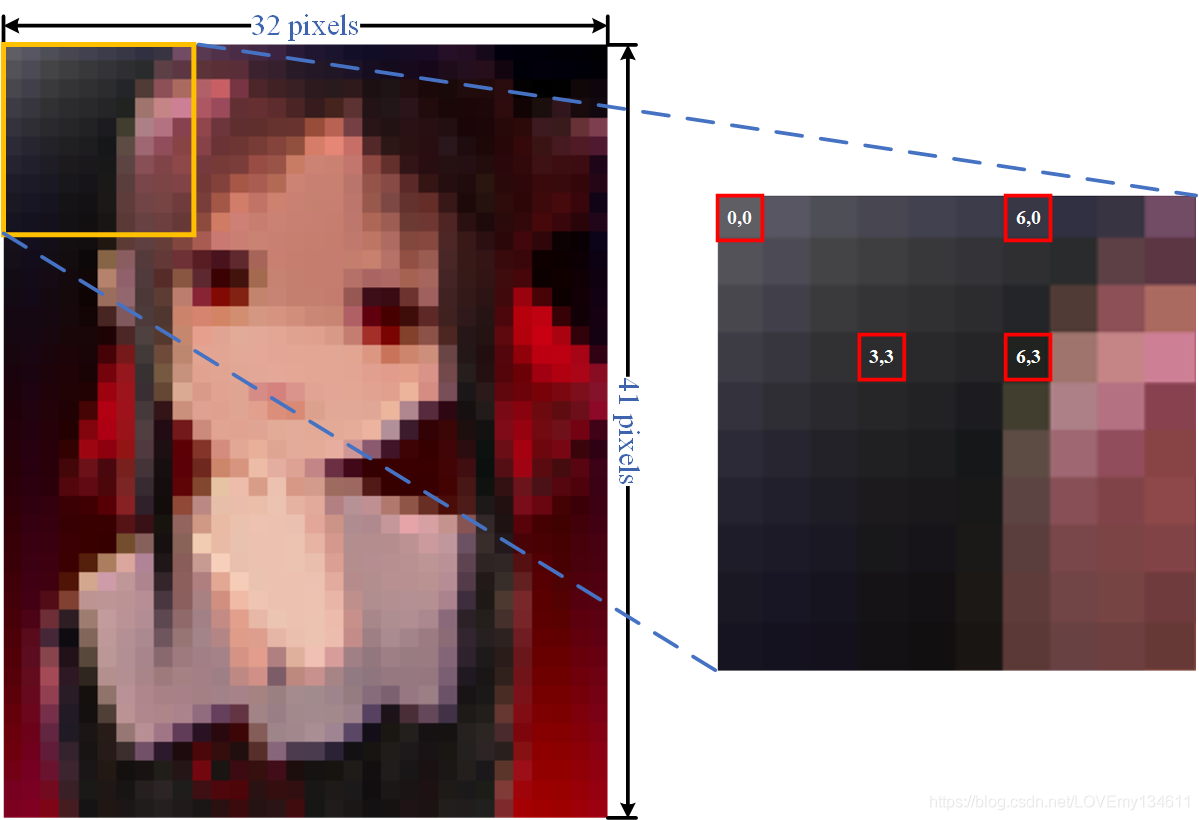

這個圖片的尺寸是 32×41 像素，也就是說，這個影像有 1312 個像素，為了進一步說明，我們可以在每個軸上添加像素計數，如下圖所示：

現在，我們來看看 ( x , y ) (x, y) (x,y) 形式的像素索引，請注意，像素索引起始值為零，這意味著左上角位于 ( 0 , 0 ) (0, 0) (0,0)，而不是 ( 1 , 1 ) (1, 1) (1,1)，下面的影像，索引了 4 個單獨的像素，影像的左上角是原點的坐標：

單個像素的資訊可以從影像中提取，方法與 Python 中參考陣列的單個元素相同，

OpenCV中的通道順序

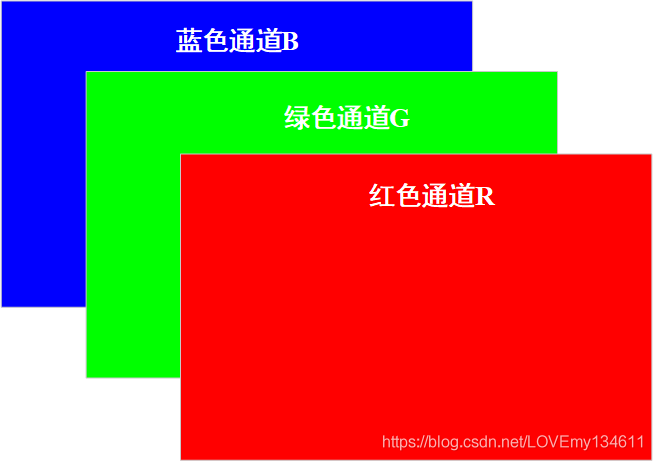

在 OpenCV 使用中，使用的顏色通道順序為 BGR 顏色格式而不是 RGB 格式，可以在下圖中看到三個通道的順序：

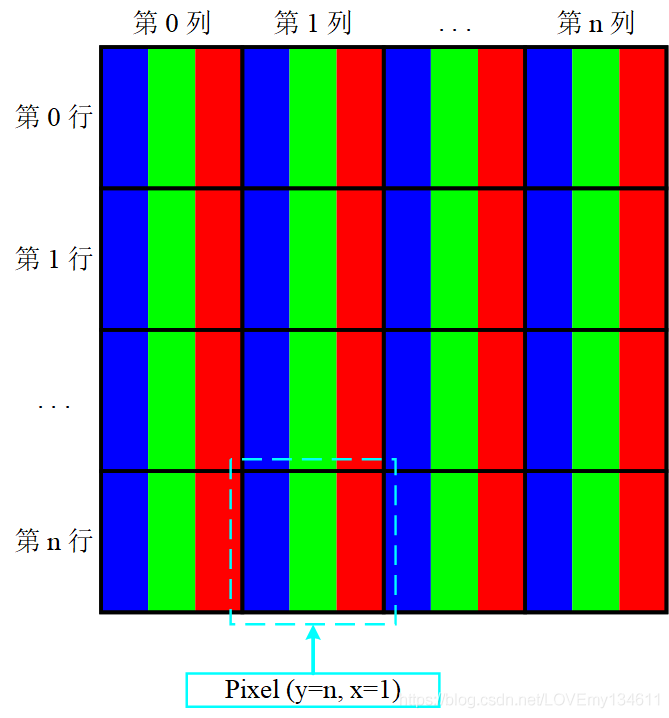

BGR 影像的像素結構如下圖所示，作為演示，圖示詳細說明了如何訪問pixel(y=n, x=1)：

Tips：OpenCV 的最初開發人員選擇了 BGR 顏色格式（而不是 RGB 格式），是因為當時 BGR 顏色格式在軟體供應商和相機制造商中非常流行，因此選擇 BGR 是出于歷史原因，
此外，也有其他 Python 包使用的是 RGB 顏色格式(例如，Matplotlib 使用 RGB 顏色格式，Matplotlib 是最流行的 2D Python 繪圖庫，提供多種繪圖方法，可以查看 Python-Matplotlib 可視化獲取更多詳細資訊)，因此，我們需要知道如何將影像從一種格式轉換為另一種格式，
當我們掌握了將影像從一種格式轉換為另一種格式的方法后，就可以選擇使用 OpenCV 進行影像處理，同時利用 Matplotlib 包提供的函式來顯示影像，接下來，讓我們看看如何處理兩個庫采用的不同顏色格式，
首先，我們使用 cv2.imread() 函式加載影像：

import cv2
img_OpenCV = cv2.imread('sigonghuiye.jpeg')

影像存盤在 img_OpenCV 變數中，因為 cv2.imread() 函式以 BGR 順序加載影像，然后，我們使用 cv2.split() 函式將加載的影像分成三個通道 (b, g, r) ，這個函式的引數就是我們要分割的影像：

b, g, r = cv2.split(img_OpenCV)

下一步是合并通道(以便根據通道提供的資訊構建新影像)，但合并時順序與原影像不同，我們更改 b 和 r 通道的順序以遵循 RGB 格式，即我們所需要的 Matplotlib 格式：

img_matplotlib = cv2.merge([r, g, b])

此時，我們有兩個影像 (img_OpenCV 和 img_matplotlib)，接下來，我們將分別使用 OpenCV 和 Matplotlib 繪制她們，以便我們可以對比結果，首先，我們將用 Matplotlib 顯示這兩個影像，
為了在同一個視窗中使用 Matplotlib 顯示兩個影像，我們將使用 subplot，它將多個影像放置在同一個視窗中，可以在 subplot 中使用三個引數，例如 subplot(m,n,p)，此時，子圖處理 m × n m \times n m×n 網格中的圖，其中 m m m 確定行數， n n n 確定列數，而 p p p 確定要在網格中放置圖的位置，要使用 Matplotlib 顯示影像，需要使用 imshow 函式，
在這種情況下，當我們水平顯示兩個影像時， m = 1 m = 1 m=1、 n = 2 n = 2 n=2 ，我們將對第一個子圖 (img_OpenCV) 使用 p = 1 p = 1 p=1，對第二個子圖(img_matplotlib) 使用 p = 2 p = 2 p=2：

from matplotlib import pyplot as plt
plt.subplot(121)
plt.imshow(img_OpenCV)
plt.subplot(122)
plt.imshow(img_matplotlib)
plt.show()

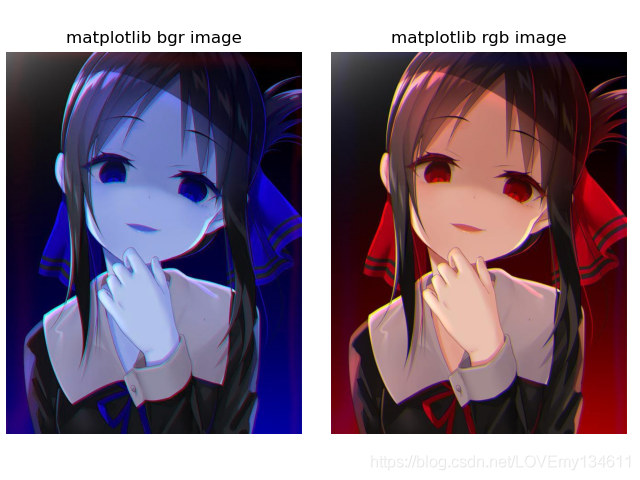

程式輸出如下圖所示：

可以看出，第一個子圖以錯誤的顏色( BGR 順序)顯示影像，而第二個子圖以正確的顏色( RGB 順序)顯示影像，接下來，我們使用 cv2.imshow() 顯示兩個影像：

cv2.imshow('bgr image', img_OpenCV)
cv2.imshow('rgb image', img_matplotlib)
cv2.waitKey(0)
cv2.destroyAllWindows()

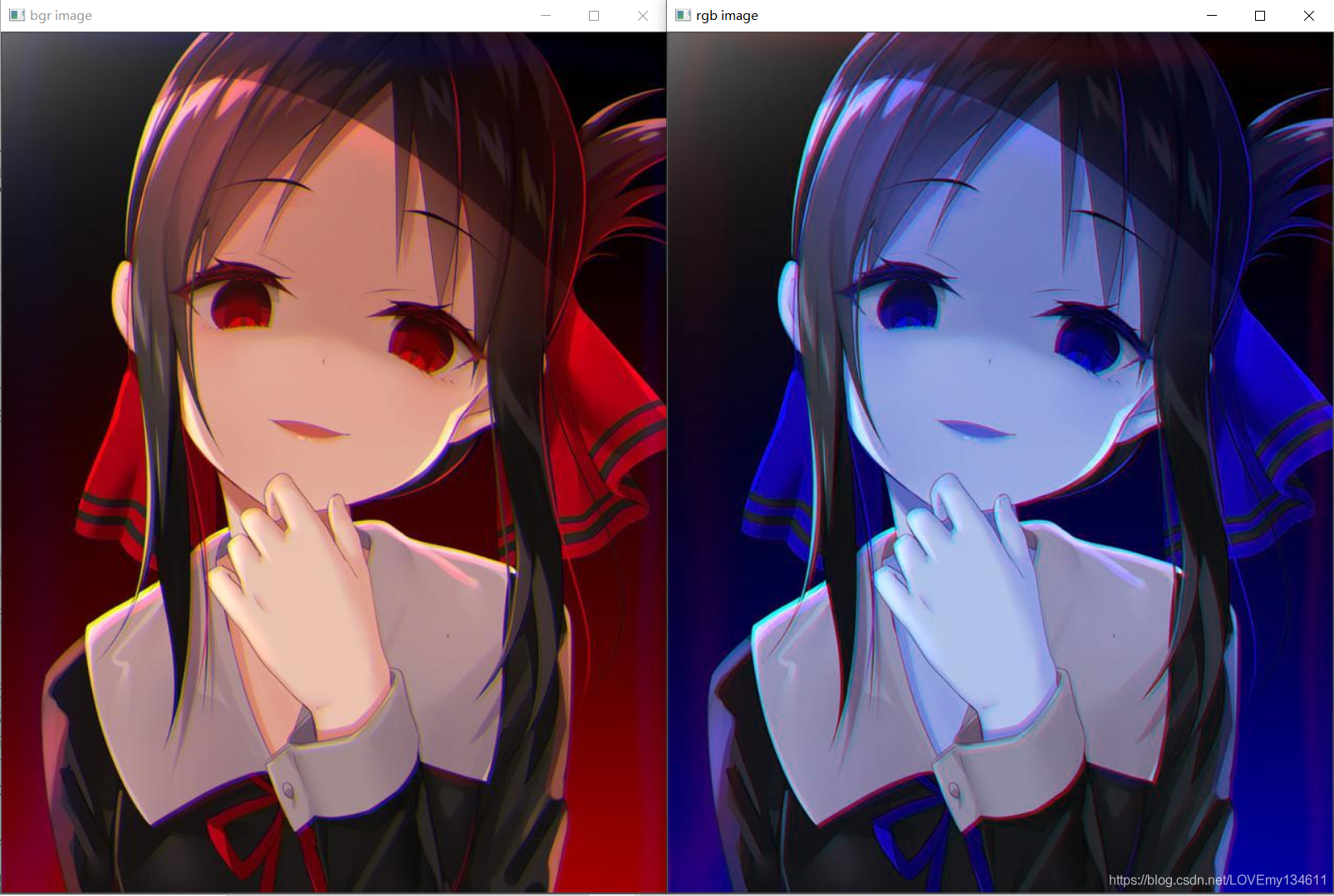

以下螢屏截圖顯示了執行上述代碼獲得的結果：

正如預期的那樣，螢屏截圖中，第一張圖以正確的色彩顯示影像，而第二張圖以錯誤的顏色顯示影像，
此外，如果我們想在同一個視窗中顯示兩個影像，可以構建一個包含這兩個影像的拼接影像，將兩張圖片水平連接起來，為此，我們需要使用 NumPy 的 concatenate() 方法，該方法的引數是要連接的兩個影像和要在哪個軸上進行堆疊，這里，我們令 axis = 1 (水平堆疊它們)：

import numpy as np
img_concats = np.concatenate((img_OpenCV, img_matplotlib), axis=1)
cv2.imshow('bgr image and rgb image', img_concats)
cv2.waitKey(0)
cv2.destroyAllWindows()

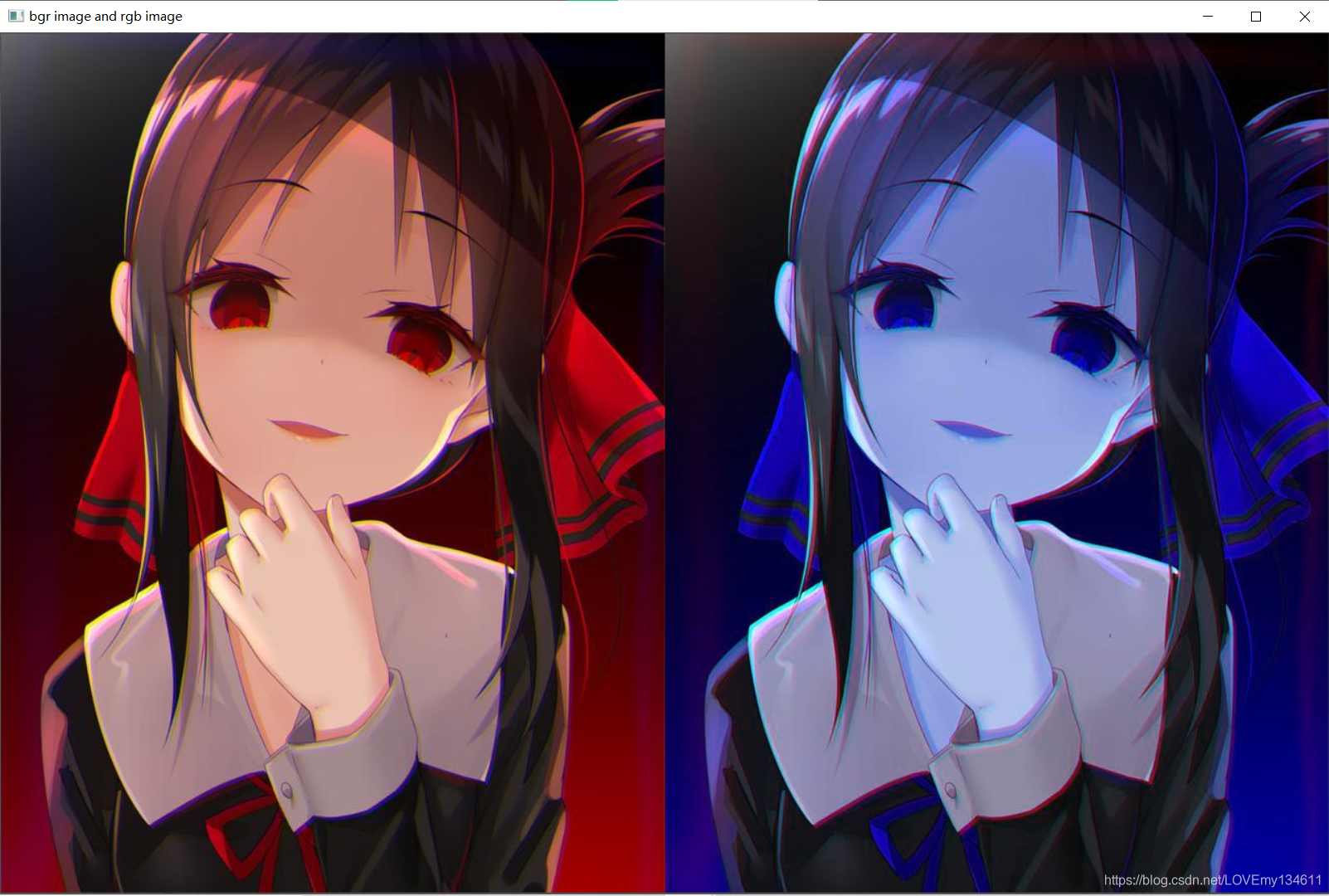

下圖顯示了連接后的影像：

需要考慮的一個因素是 cv2.split() 是一項耗時的操作，如果確實需要劃分不同通道，應當首先考慮使用 NumPy 索引，例如，如果想獲取影像的一個通道，則可以使用 NumPy 索引獲取通道：

B = img_OpenCV[:, :, 0]
G = img_OpenCV[:, :, 1]
R = img_OpenCV[:, :, 2]

另一個需要注意的是，可以使用 NumPy 在一條陳述句中將影像從 BGR 轉換為 RGB：

img_matplotlib = img_OpenCV[:, :, ::-1]

在不同顏色空間中訪問和操作OpenCV中的像素

本節將介紹如何使用 OpenCV 訪問和讀取像素值以及如何修改它們，此外，還將學習如何訪問影像屬性，如果想一次處理多個像素，則需要創建影像區域 (Region of Image, ROI)，
在 Python 中，影像表示為 NumPy 陣列，因此，示例中包含的大多數操作都與 NumPy 相關，建議需要對 NumPy 包一些了解，才能更好明白示例代碼的原理，但即使不了解也沒關系，必要時會對所用函式進行講解，

彩色影像訪問和操作OpenCV中的像素

現在，我們來看看如何在 OpenCV 中處理BGR影像，如上所述，OpenCV 加載彩色影像時，藍色通道是第一個，綠色通道是第二個，紅色通道是第三個，
首先，使用 cv2.imread() 函式讀取影像，影像應該在作業目錄中，或者應該提供圖片的完整路徑，在本例中，讀取 sigonghuiye.jpeg 影像并將其存盤在img變數中：

img = cv2.imread('sigonghuiye.jpeg')

影像加載到 img 后，可以獲得影像的一些屬性，我們要從加載的影像中提取的第一個屬性是 shape，它將告訴我們行、列和通道的數量(如果影像是彩色的)，我們將此資訊存盤在 dimensions 變數中：

dimensions = img.shape

第二個屬性是影像的大小(img.size=影像高度 × 影像寬度 × 影像通道數)：

total_number_of_elements= img.size

第三個屬性是影像資料型別，可以通過 img.dtype 獲得，因為像素值在 [0-255] 范圍內，所以影像資料型別是 uint8 (unsigned char)：

image_dtype = img.dtype

上面示例中，我們已經使用了 cv2.imshow() 函式來在視窗中顯示影像，這里我們對其進行更詳細的介紹，使用 cv2.imshow() 函式顯示影像時，視窗會自動適應影像大小，此函式的第一個引數是視窗名，第二個引數是要顯示的影像，在這種情況下，由于加載的影像已存盤在 img 變數中，因此使用此變數作為第二個引數：

cv2.imshow("original image", img)

顯示影像后，我們來介紹下鍵盤系結函式——cv2.waitKey()，它為任何鍵盤事件等待指定的毫秒數，引數是以毫秒為單位的時間，當執行到此函式時，程式將暫停執行，當按下任何鍵后，程式將繼續執行，如果毫秒數為 0 (cv2.waitKey(0))，它將無限期地等待鍵盤敲擊事件：

cv2.waitKey(0)

要訪問(讀取)某個像素值，我們需要向 img 變數(包含加載的影像)提供所需像素的行和列，例如，要獲得 ( x = 40 , y = 6 ) (x=40, y=6) (x=40,y=6) 處的像素值 ：

(b, g, r) = img[6, 40]

我們在三個變數 (b, g, r) 中存盤了三個像素值，請牢記 OpenCV 對彩色影像使用 BGR 格式，另外，我們可以一次僅訪問一個通道，在本例中，我們將使用所需通道的行、列和索引進行索引，例如，要僅獲取像素 ( x = 40 , y = 6 ) (x=40, y=6) (x=40,y=6) 處的藍色值：

b = img[6, 40, 0]

像素值也可以以相同的方式進行修改，例如，要將像素 (x=40, y=6) 處設定為紅色：

img[6, 40] = (0, 0, 255)

有時，需要處理某個區域而不是一個像素，在這種情況下，應該提供值的范圍(也稱切片)，而不是單個值，例如，要獲取影像的左上角：

top_left_corner = img[0:50, 0:50]

變數 top_left_corner 可以看做是另一個影像(比img小)，但是我們可以用同樣的方法處理它，
最后，如果想要關閉并釋放所有視窗，需要使用 cv2.destroyAllWindows() 函式：

cv2.destroyAllWindows()

灰度影像訪問和操作OpenCV中的像素

灰度影像只有一個通道，因此，在處理這些影像時會引入一些差異，我們將在這里重點介紹這些差異，相同的部分不再贅述，
同樣，我們將使用 cv2.imread() 函式來讀取影像，在這種情況下，需要第二個引數，因為我們希望以灰度加載影像，第二個引數是一個標志位，指定讀取影像的方式，以灰度加載影像所需的值是 cv2.IMREAD_grayscale:

gray_img = cv2.imread('logo.png', cv2.IMREAD_GRAYSCALE)

在這種情況下，我們將影像存盤在gray_img變數中，如果我們列印影像的尺寸(使用 gray_img.shape )，只能得到兩個值，即行和列，在灰度影像中，不提供通道資訊：

dimensions = gray_img.shape

shape將以元組形式回傳影像的維度 —— (828, 640)，
像素值可以通過行和列坐標來訪問，在灰度影像中，只獲得一個值(通常稱為像素的強度)，例如，如果我們想得到像素 ( x = 40 , y = 6 ) (x=40, y=6) (x=40,y=6) 處的像素強度：

i = gray_img[6, 40]

影像的像素值也可以以相同的方式修改，例如，如果要將像素 ( x = 40 , y = 6 ) (x=40, y=6) (x=40,y=6) 處的值更改為黑色(強度等于0)：

gray_img[6, 40] = 0

OpenCV影像處理基礎小結

在本文中，首先介紹了與影像相關的關鍵概念，影像構成了構建計算機視覺專案所必需的豐富資訊，然后，我們需要了解 OpenCV 使用 BGR 顏色格式而不是 RGB，但有一些 Python 包(例如 Matplotlib )使用后一種格式，因此，需要了解如何將影像從一種顏色格式轉換為另一種顏色格式，
此外，還總結了處理影像的主要函式和引數：

1. 訪問影像屬性
2. OpenCV 常用函式，例如 cv2.imread() 、 cv2.split() 、 cv2.merge() 、 cv2.imshow() 、 cv2.waitKey() 和 cv2.destroyAllWindows()
3. 如何在 BGR 和灰度影像中獲取和操作影像像素
