一、Docker原生網路

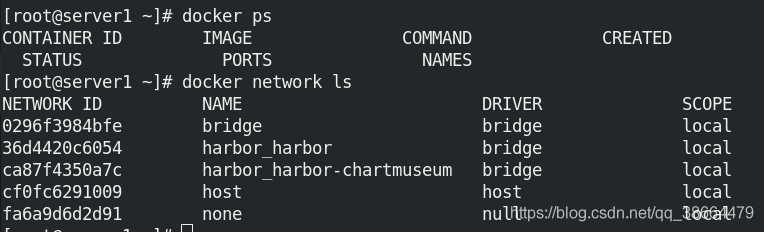

docker的鏡像是令人稱道的地方，但網路功能還是相對薄弱的部分，docker安裝后會自動創建3種網路：bridge、host、none；

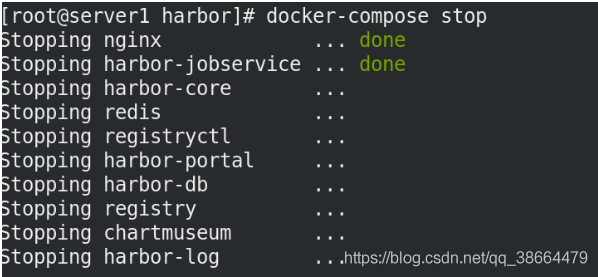

首先將前面的harbor倉庫停掉

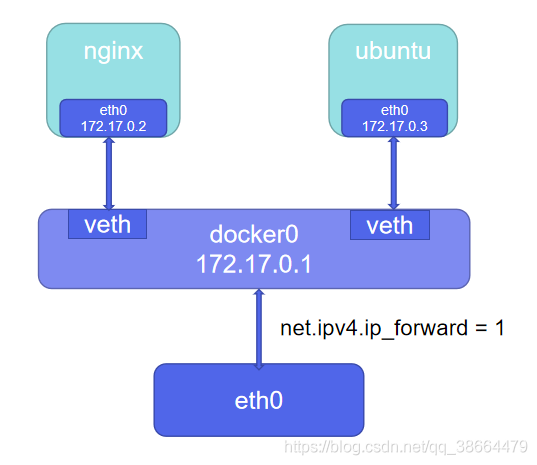

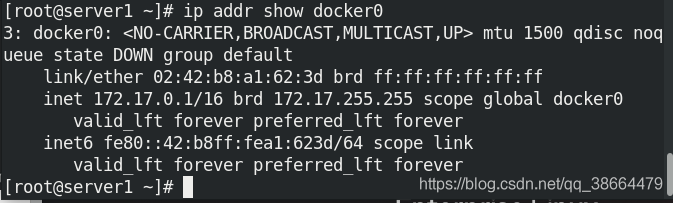

docker安裝時會創建一個名為 docker0 的Linux bridge，新建的容器會自動橋接到這個介面

1.橋接網路

主機可以直接訪問，外部主機是不可見的，容器通過宿主機的NAT規則后可以訪問外網，

安裝網橋管理工具包

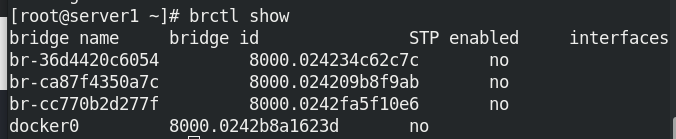

查詢網橋資訊

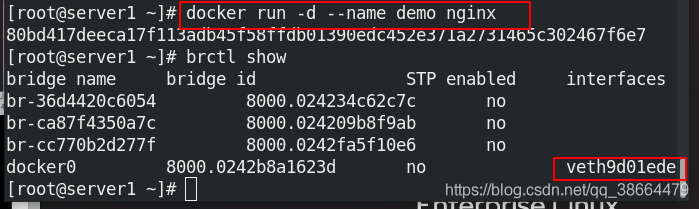

運行一個容器查看橋接

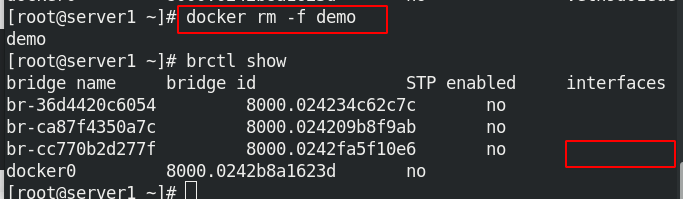

洗掉掉容器之后，橋接又消失了！

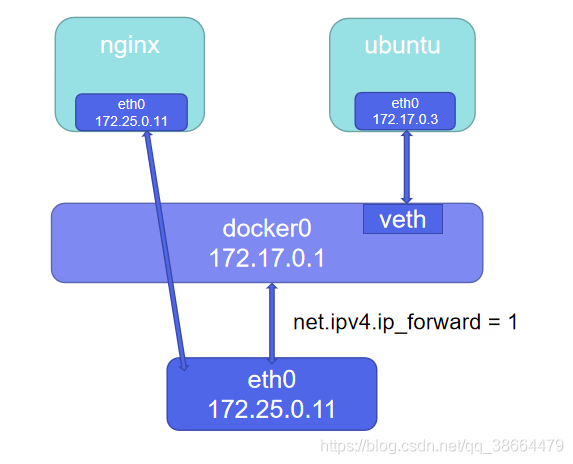

2.host網路

host模式可以讓容器共享宿主機網路堆疊，這樣的好處是外部主機與容器直接通信，但是容器的網路缺少隔離性；

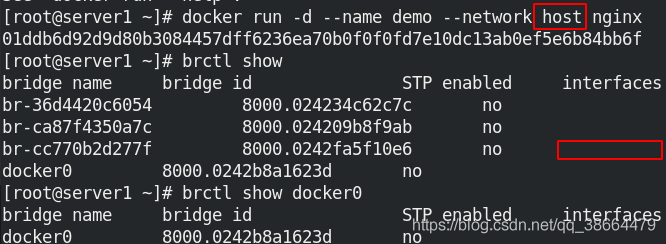

host網路模式需要在容器創建時指定 --network=host；
可以看到橋介面上沒有出現新的橋介面

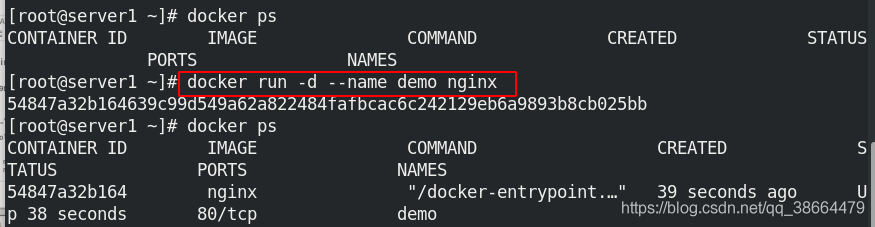

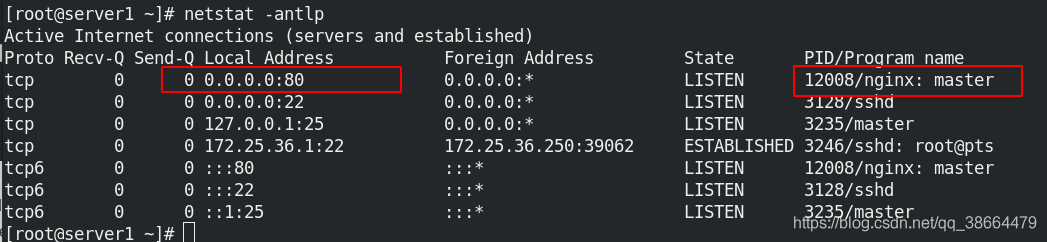

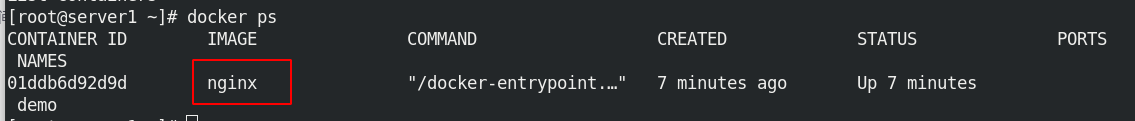

我們查看埠，可以發現docker運行容器所使用的鏡像nginx占用的是80埠

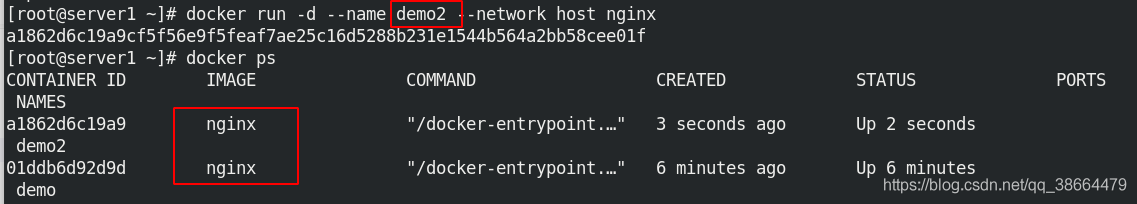

這時如果再運行一個容器，起名為demo2，啟動之后，查看行程有兩個行程demo,demo2

但是很快再查看行程，demo2消失了，這是因為加上引數–network host會占用虛擬機的80埠，所以剛開始嘗試啟動會看到行程，但是會被demo的80埠擠掉demo2

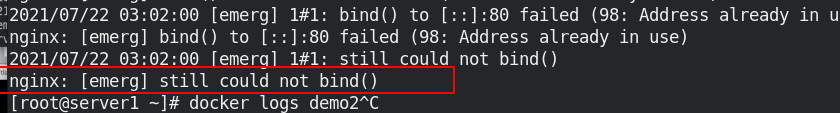

查看日志

3.none模式

none模式是指禁用網路功能，只有lo介面，在容器創建時使用， --network=none指定；
先洗掉掉剛才創建的容器

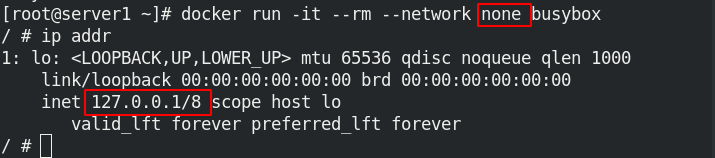

重新運行容器，ip addr的可以看到只有lo介面

二、Docker自定義網路

1、自定義網路模式，docker提供了三種自定義網路驅動：bridge、overlay、macvlan；
bridge驅動類似默認的bridge網路模式，但增加了一些新的功能，overlay和macvlan是用于創建跨主機網路，
2、建議使用自定義的網路來控制哪些容器可以相互通信，還可以自動DNS決議容器名稱到IP地址，

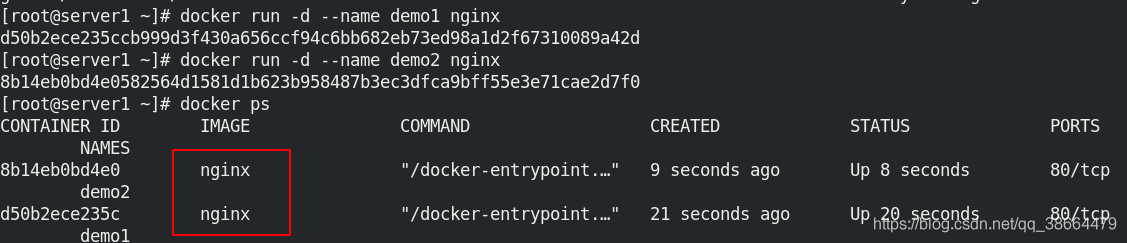

先運行兩個容器

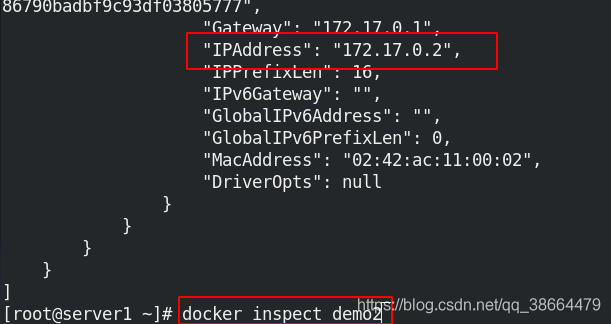

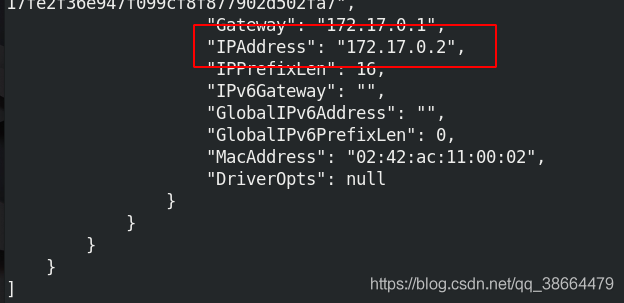

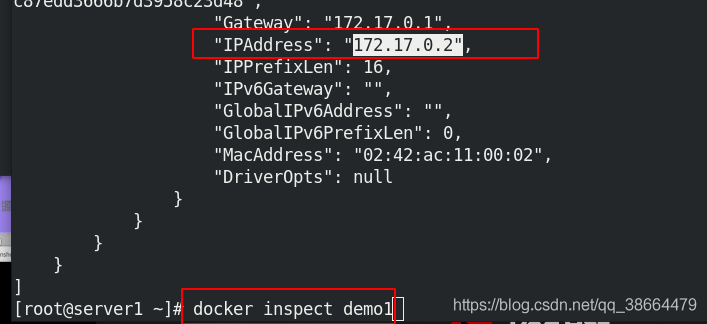

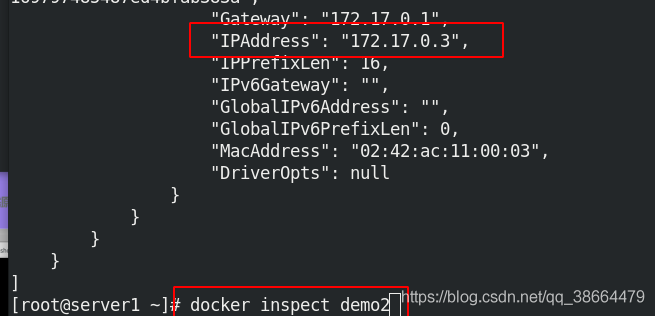

docker inspect : 獲取容器/鏡像的元資料，查看各自的ip

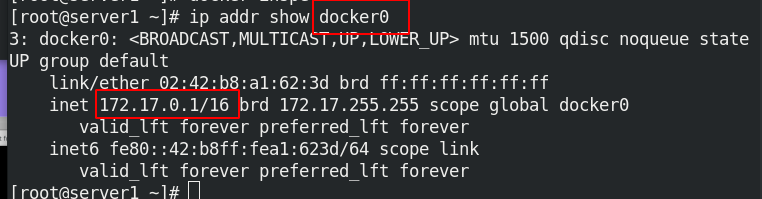

可以看到和docker 0處于同一網段

當容器停掉時，資源會釋放，重新啟動則會按照啟動順序分配動態ip；

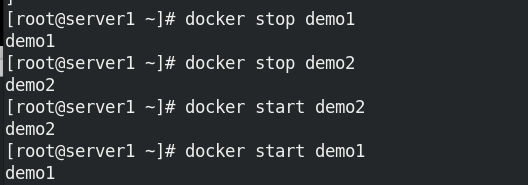

啟動順序為先啟動demo2容器再demo1

此時demo2容器分到的ip是172.17.0.2

demo1容器分到的ip是172.17.0.3

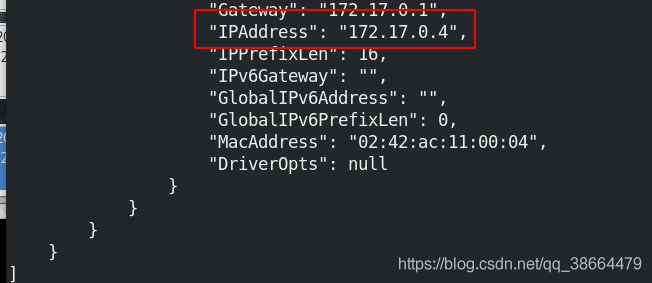

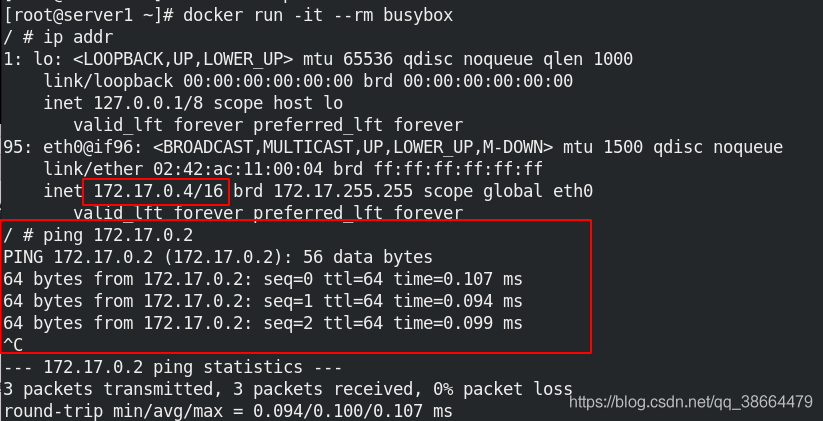

運行busybox鏡像產生的容器，分配到的ip是172.17.0.4且容器可以相互ping通

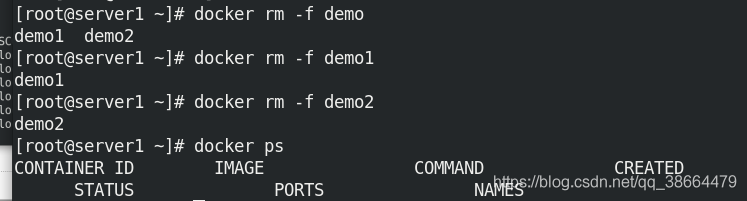

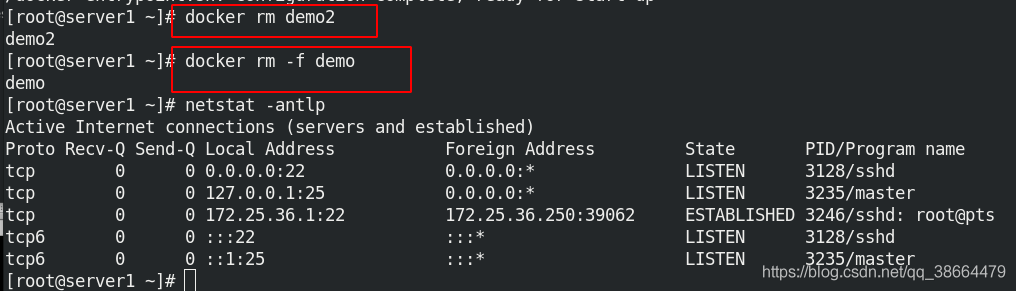

洗掉容器

1.創建自定義網橋

查看型別為bridge

使用自定義網橋運行容器

再運行一個容器，發現可以ping 通demo1，說明這個模式是可以提供決議

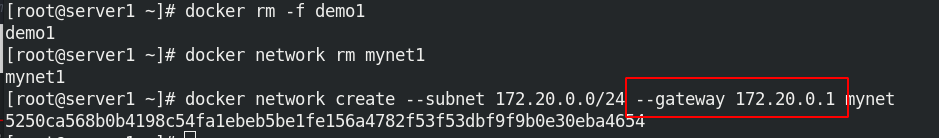

還可以自己定義網段：在創建時指定引數：–subnet 、–gateway

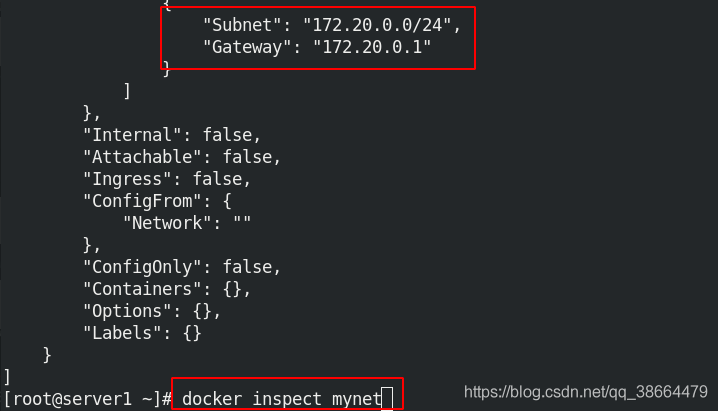

查看資訊

使用–ip引數可以指定容器ip地址，但必須是在自定義網橋上，默認的bridge模式不支持，同一網橋上的容器是可以互通的

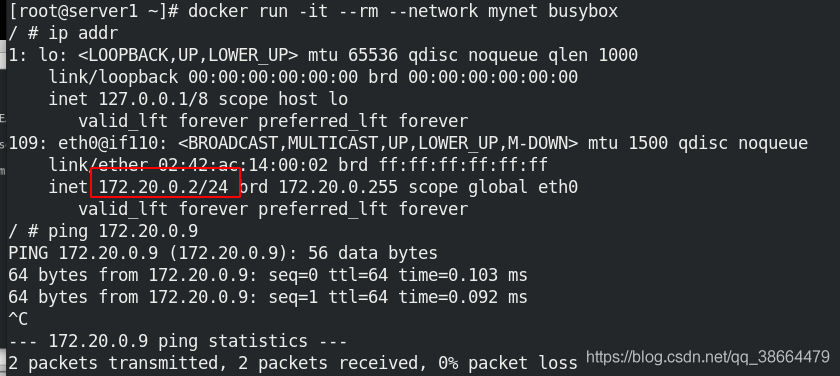

使用自定義網路再運行busybox鏡像產生的容器，測驗連通性

可以ping通

2.雙網卡實作不同網段間通信

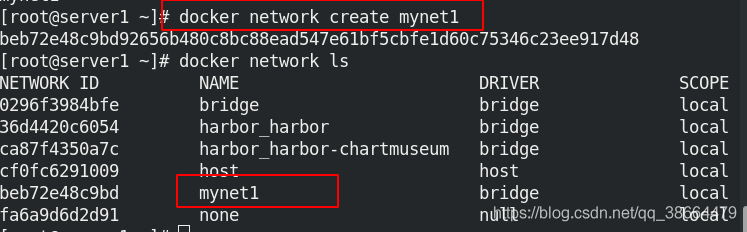

創建一個新的自定義網路mynet1

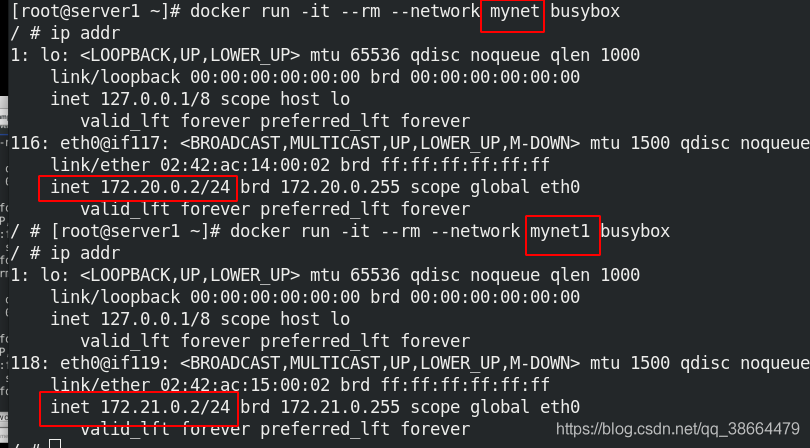

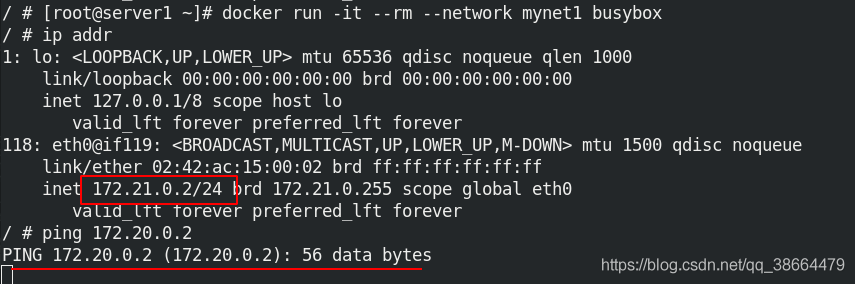

分別用不同的自定義網路，啟動busybox鏡像容器

可以看到，橋接到不同網橋上的容器，彼此是不通信的，docker在設計上就是要隔離不同network的；
那么如何使兩個不同網橋的容器通信呢？可以使用 docker network connect命令為容器添加第二塊網卡

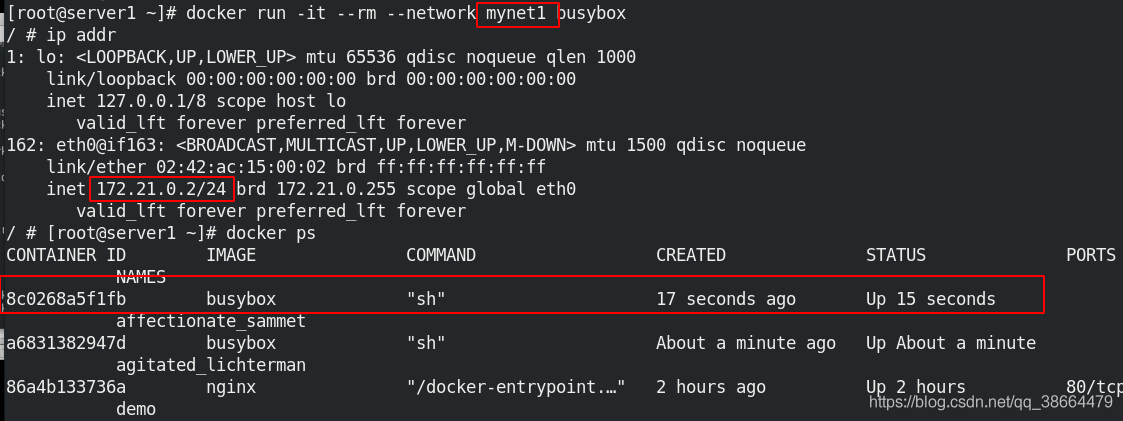

用mynet1啟動busybox鏡像容器

為該容器配置第二塊網卡；

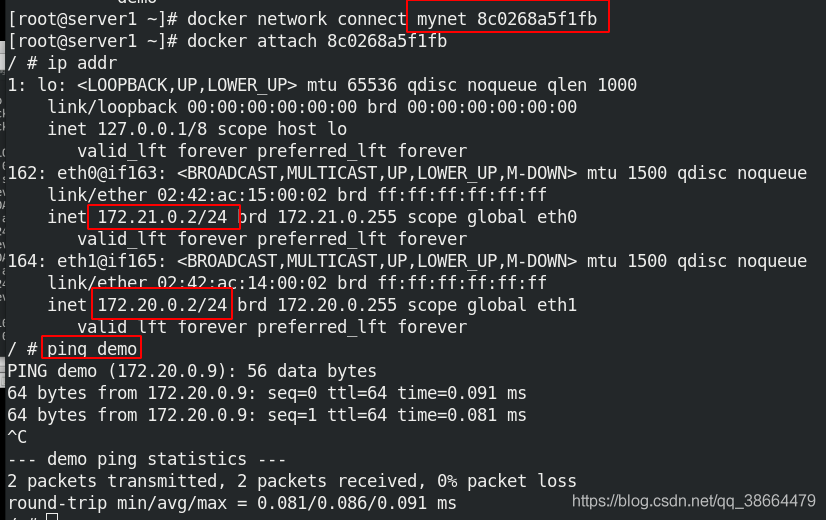

docker attach :連接到正在運行中的容器，再查看其ip，已經有了另一網段的ip，且可以ping通了

三、Docker容器通信

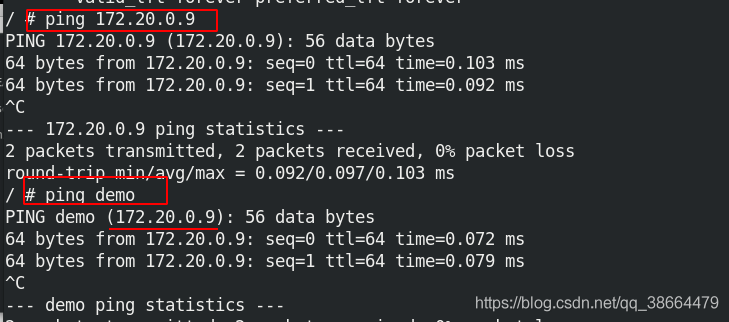

容器之間除了使用ip通信外，還可以使用容器名稱通信，docker 1.10開始，內嵌了一個DNS server，dns決議功能必須在自定義網路中使用，啟動容器時使用 --name 引數指定容器名稱，

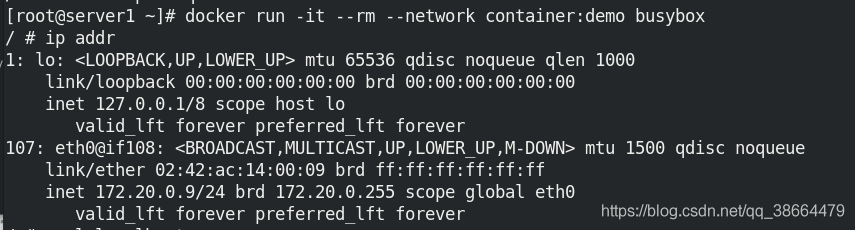

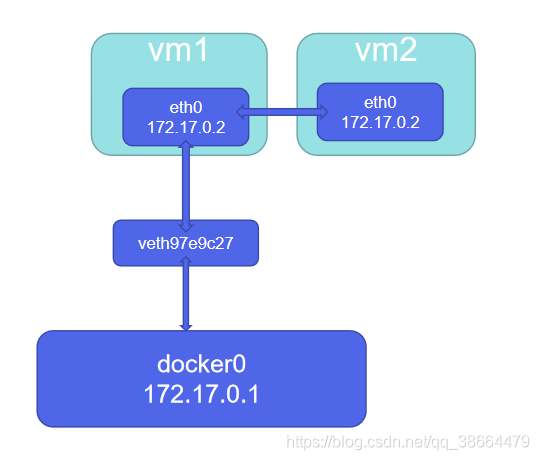

Joined容器一種較為特別的網路模式，在容器創建時使用–network=container:vm1指定，（vm1指定的是運行的容器名）

處于這個模式下的 Docker 容器會共享一個網路堆疊，這樣兩個容器之間可以使用localhost高效快速通信；

再運行一個容器

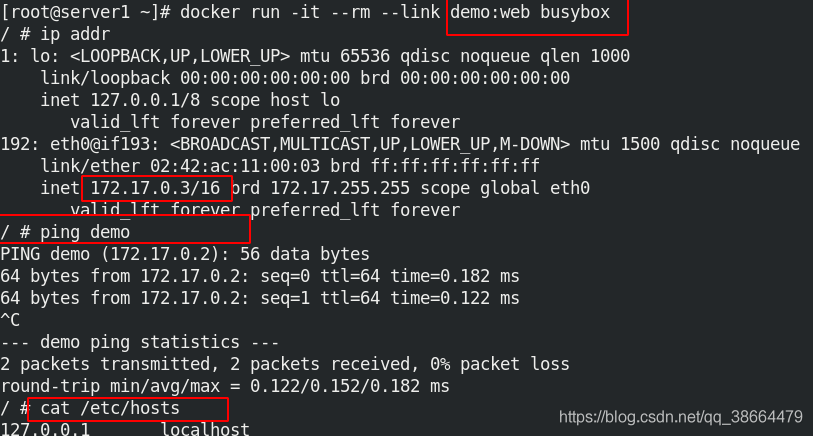

–link 可以用來鏈接2個容器；
–link的格式：
–link < name or id >:alias
name和id是源容器的name和id，alias是源容器在link下的別名；
測驗可以ping通

查看busybox的容器的域名決議檔案，看到demo對應的ip是172.17.0.2

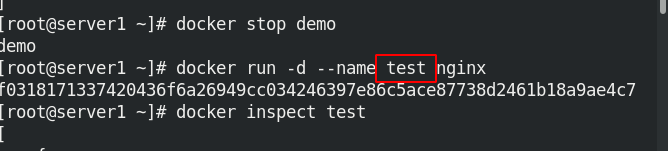

停掉demo容器，用nginx鏡像重新運行一個容器test

此時這個容器被分配到172.17.0.2的ip

再啟動demo，查看ip

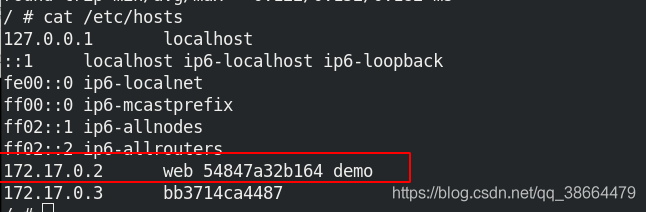

連接到運行中的busybox的容器，查看/etc/hosts，發現已經自動修改了決議

1.內部訪問外部

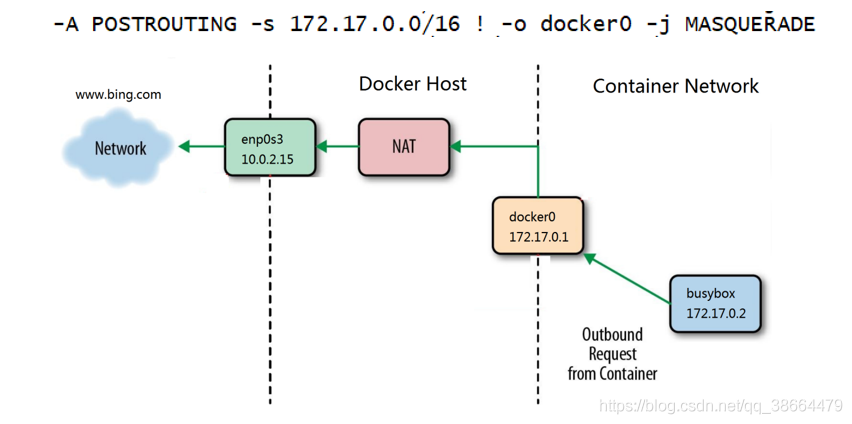

容器如何訪問外網是通過iptables的SNAT實作的;

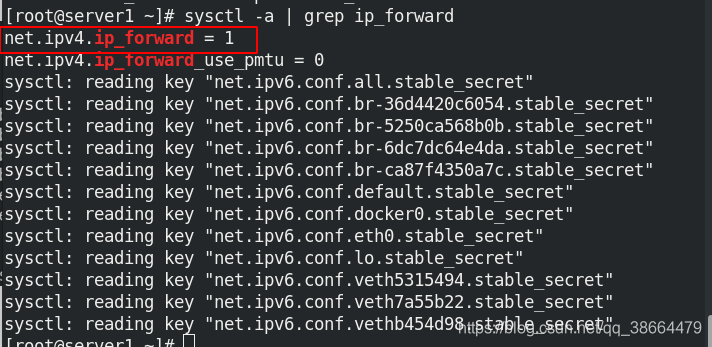

可以看到路由轉發功能是開啟的

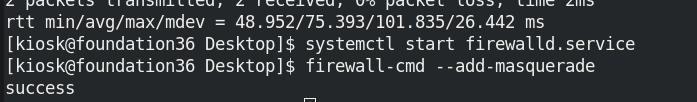

真機打開火墻，開啟地址偽裝

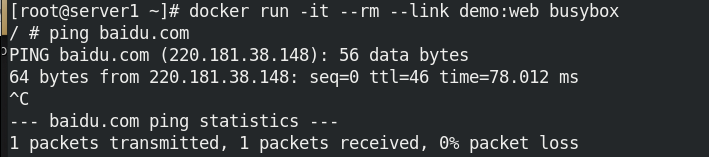

那么我們在容器里面可以ping百度

2.外部訪問內部

外網訪問容器用到了docker-proxy和iptables DNAT，宿主機訪問本機容器使用的是iptables DNAT，外部主機訪問容器或容器之間的訪問是docker-proxy實作；

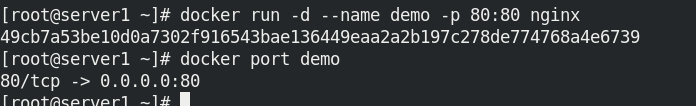

運行容器，埠映射：-p 選項指定映射埠（訪問宿主機的80埠就相當于訪問Docker的80埠）；
docker port :列出指定容器的埠映射

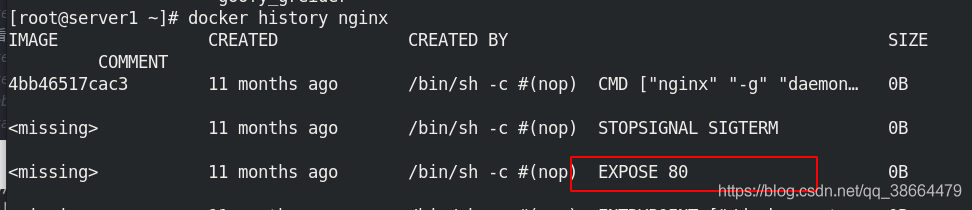

docker history nginx 也可以看到暴露的埠為80

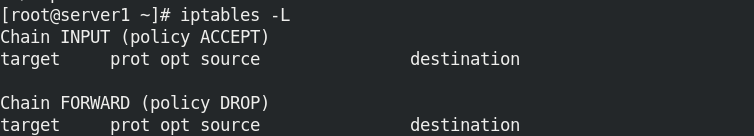

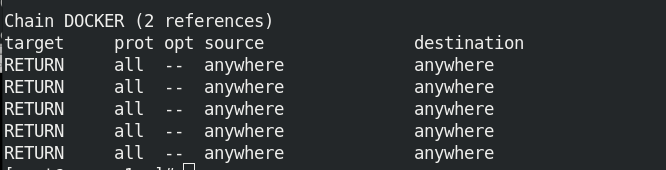

iptables -L 列出所有規則

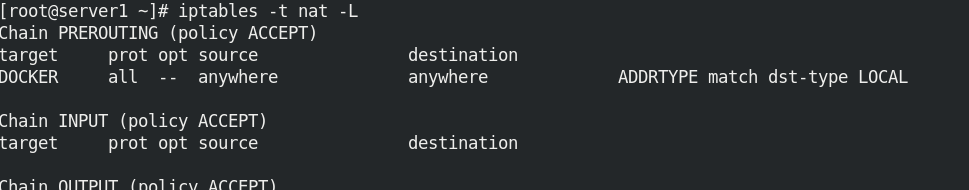

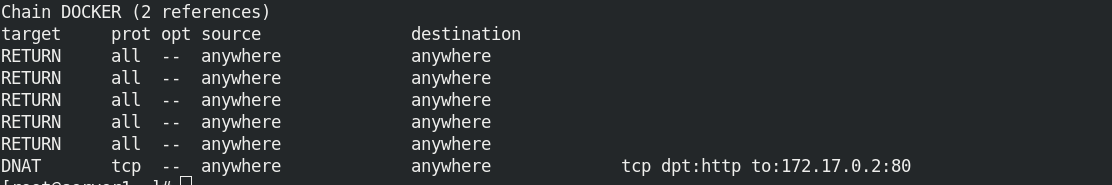

查看iptables DNAT目的地轉換規則

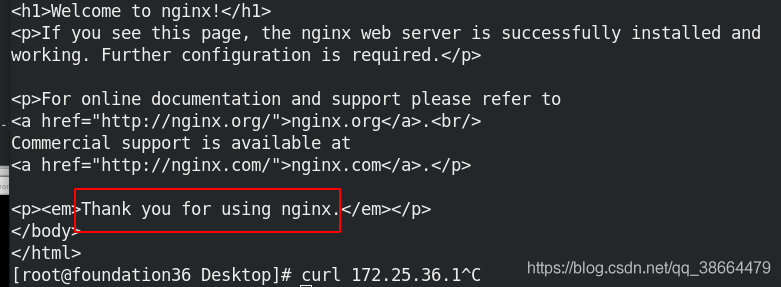

真機訪問宿主機的80埠，就可以成功訪問到容器

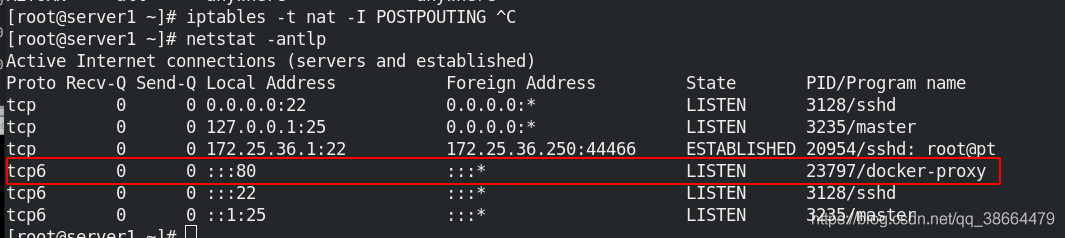

docker-proxy行程占用的就是80埠

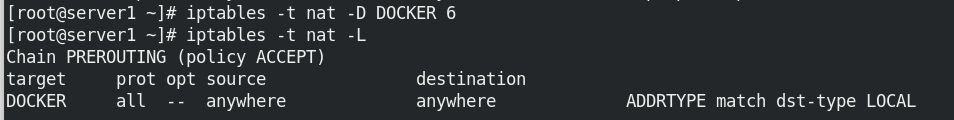

將iptables里面目的地轉換規則的第六條洗掉

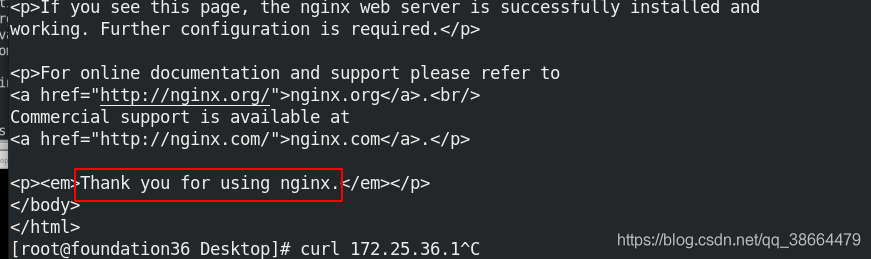

再次測驗，發現依然能訪問到nginx發布頁面

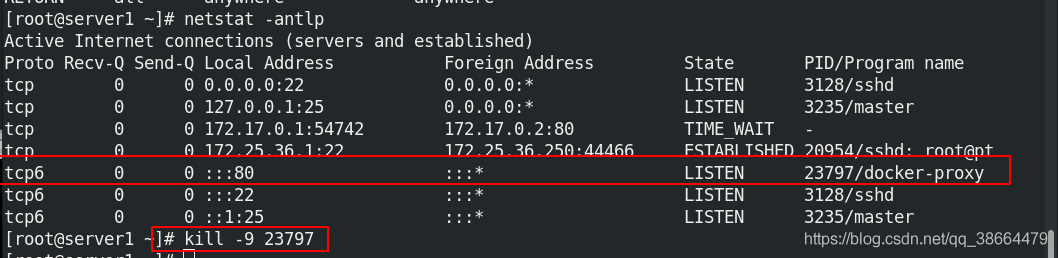

將docker-proxy行程殺掉

此時外網就無法訪問容器了

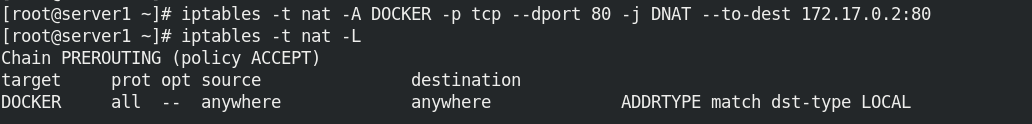

重新添加iptables策略


發現外網又可以訪問到容器

四、跨主機容器網路

1.跨主機同網段容器通信

跨主機網路解決方案：docker原生的overlay和macvlan，第三方的flannel、weave、calico，眾多網路方案是如何與docker集成在一起的，

libnetwork：docker容器網路庫

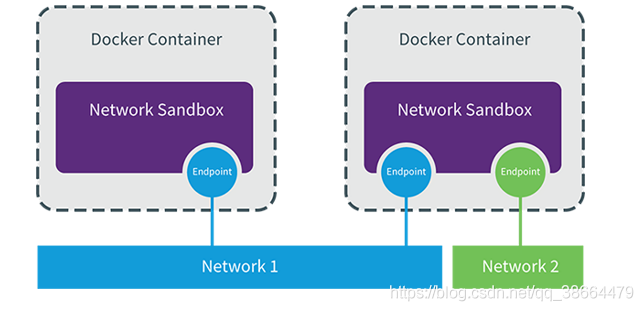

CNM （Container Network Model）：這個模型對容器網路進行了抽象；
CNM分三類組件
Sandbox：容器網路堆疊，包含容器介面、dns、路由表，（namespace）
Endpoint：作用是將sandbox接入network （veth pair）
Network：包含一組endpoint，同一network的endpoint可以通信

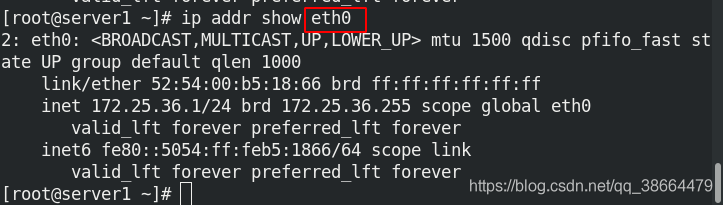

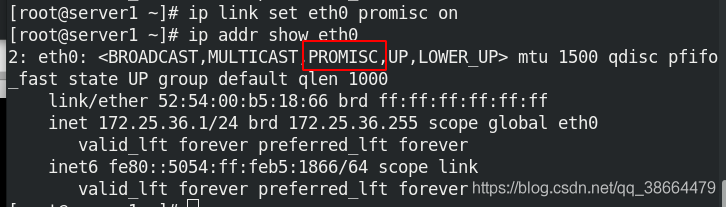

ip link set eth1 promisc on：網卡監聽模式設為混雜模式；
打開之后，ip addr的eth0出現了promisc模式！！

將之前實驗的網路橋接都洗掉掉

同樣的打開server2的網卡混雜模式

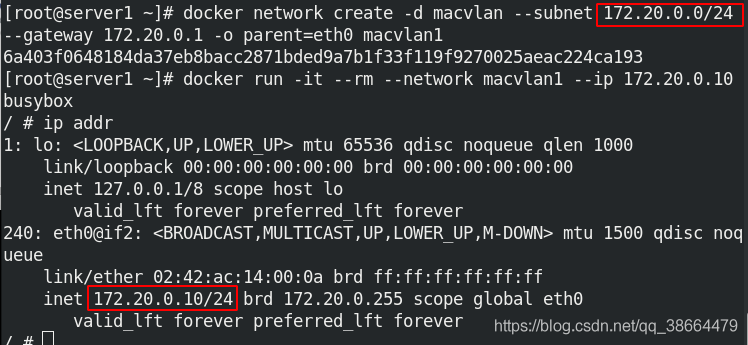

創建macvlan1網路，并使用macvlan1網路運行busybox鏡像容器

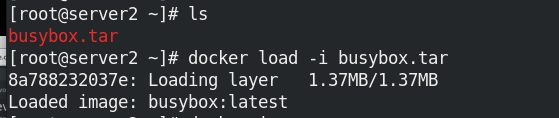

server2匯入鏡像

同樣的server2也創建macvlan1網路

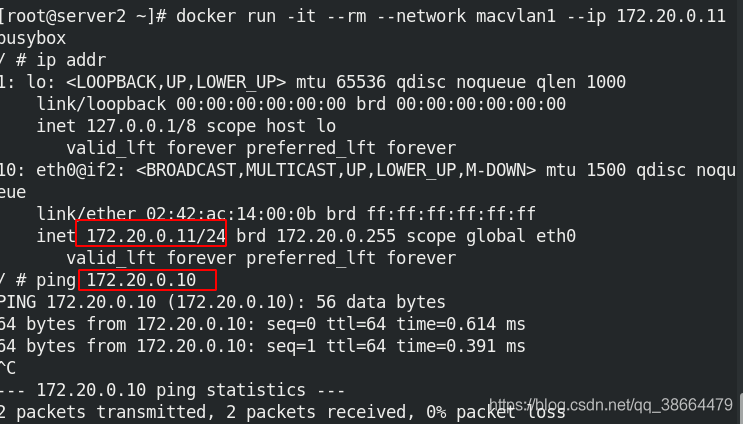

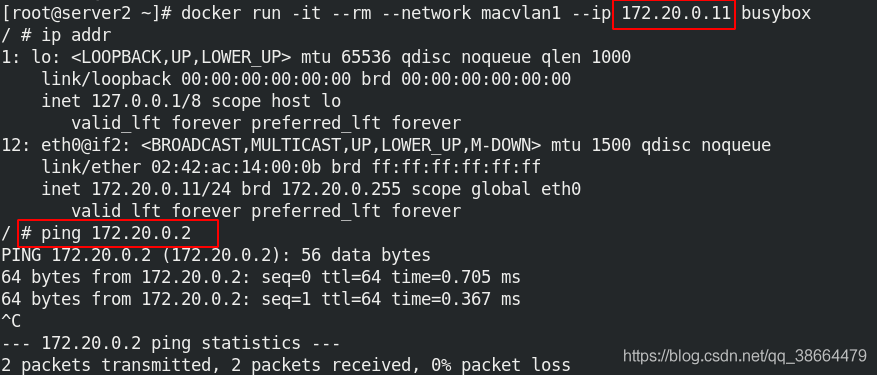

并使用macvlan1網路運行busybox鏡像容器，測驗可以相互ping通

2.跨主機不同網段容器通信

1、macvlan網路方案實作：Linux kernel提供的一種網卡虛擬化技術，無需Linux bridge，直接使用物理介面，性能極好，macvlan網路結構分析：沒有新建linux bridge，容器的介面直接與主機網卡連接，無需NAT或埠映射，
2、macvlan會獨占主機網卡，但可以使用vlan子介面實作多macvlan網路，vlan可以將物理二層網路劃分為4094個邏輯網路，彼此隔離，vlan id取值為1~4094，
3、macvlan網路間的隔離和連通：
macvlan網路在二層上是隔離的，所以不同macvlan網路的容器是不能通信的，可以在三層上通過網關將macvlan網路連通起來，docker本身不做任何限制，像傳統vlan網路那樣管理即可，

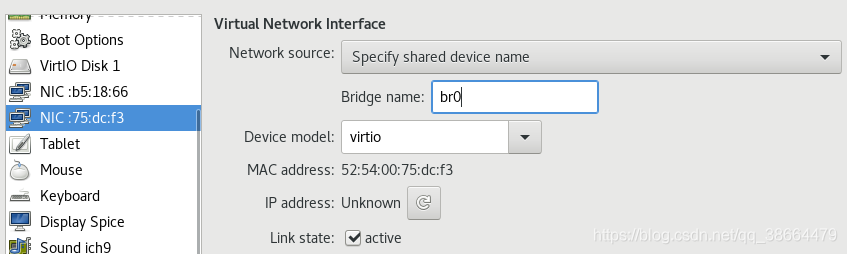

在兩臺docker主機上各添加一塊網卡

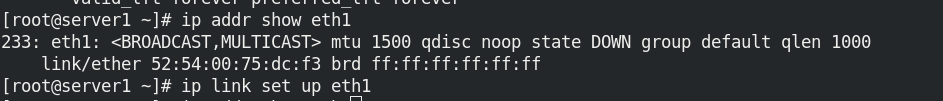

添加網卡之后，查看eth1可以看到沒有ip只是一個網卡；
ip link set up eth1讓它啟用

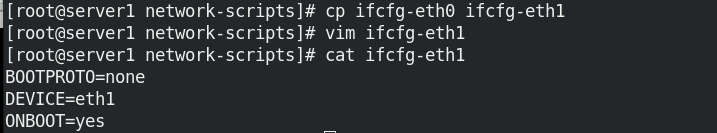

編輯網卡的組態檔

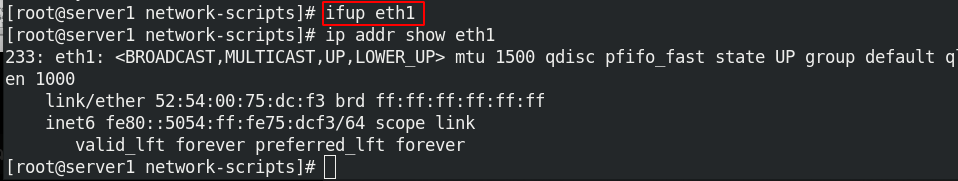

重新激活網卡；
發現已經激活但是promisc模式還沒有打開

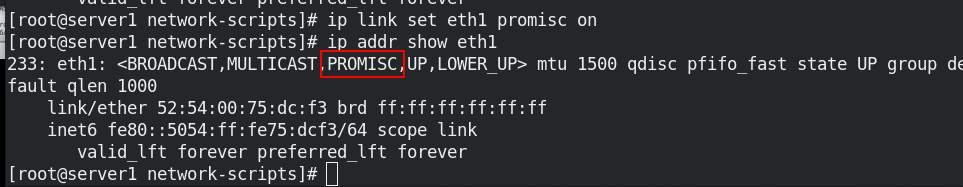

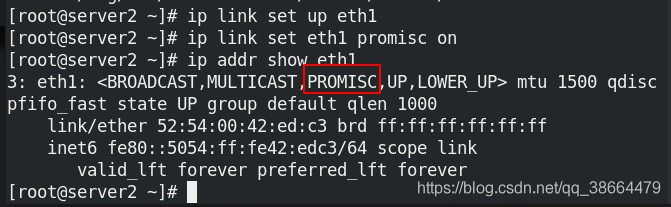

開啟eth1的網卡混雜模式

server2也做相同的操作

server1和server2創建macvlan2網路

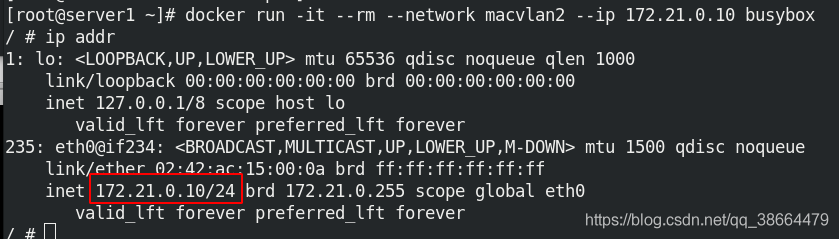

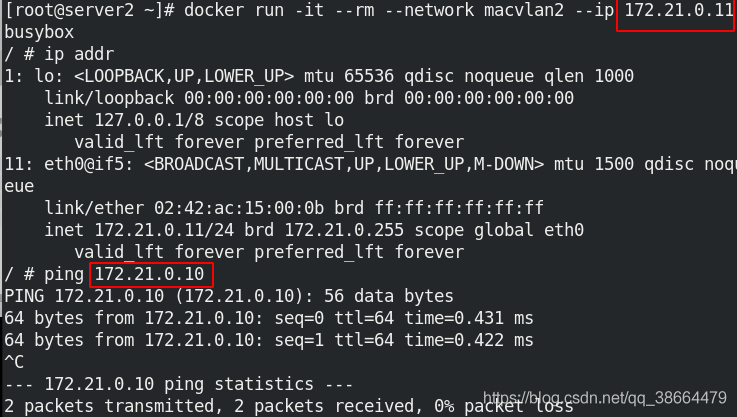

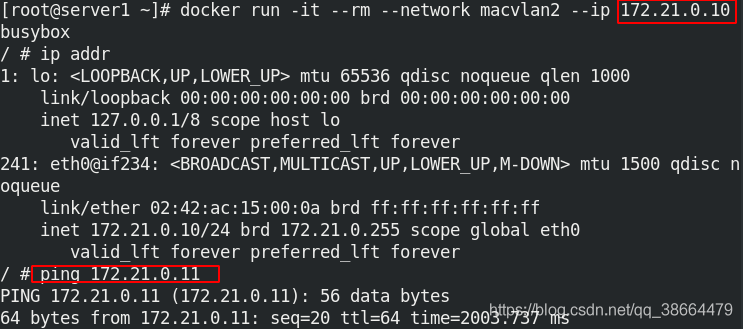

server1和server2使用macvlan2網路運行busybox鏡像容器

可以看到相互都可以ping通

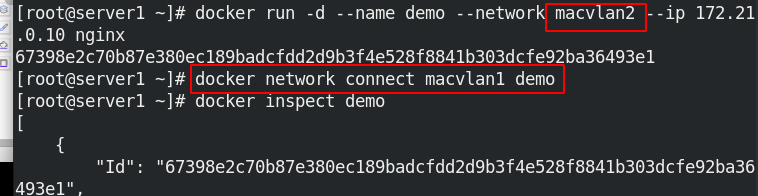

server1以macvlan2的網路模式運行demo容器，如何使兩個不同網橋的容器通信呢；
使用 docker network connect命令為demo添加一塊macvlan1 的網卡

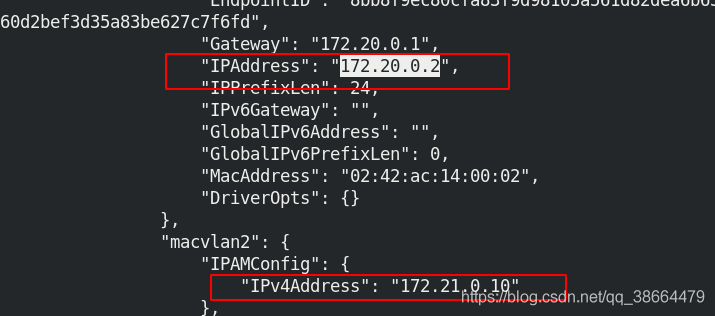

可以看到demo的資訊中會自動生成和 macvlan1同網段的ip：172.20.0.2

此時server2以macvlan1網路模式運行busybox鏡像容器，可以ping通server1以macvlan2的網路模式運行demo容器；
即不同網段的ip是無法互通的，但是兩個處于不同網段的容器可以通過docker network connect macvlan1 demo的方式來生成同一網段IP地址的方式來實作容器間的通信
