DHCP

1.DHCP概述

DHCP是Bootstrap協議的一種擴展，基于UDP協議，客戶端的埠號是68，服務器的埠號是67

Application Layer	DHCP
Transport Layer	UDP
Network Layer	IP
Data-link Layer	NO-limited
Physical Layer	NO-limited

DHCP協議特性

1.保證任何IP地址在同一時刻只能由一個DHCP客戶機所使用

2.DHCP應當可以給用戶分配永久的IP地址

3.DHCP應當可以通過其他方法獲得IP地址的主機共存（如手工配置IP地址的主機）

4.DHCP服務器應當向現有的DHCP客戶端提供服務

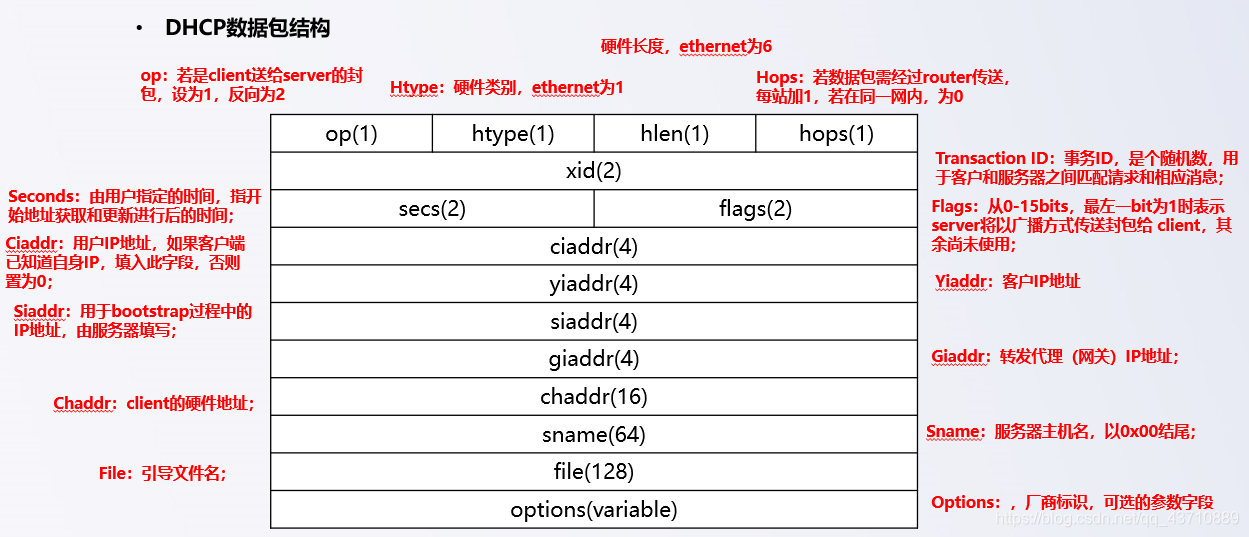

DHCP資料包結構

在這里插入圖片描述

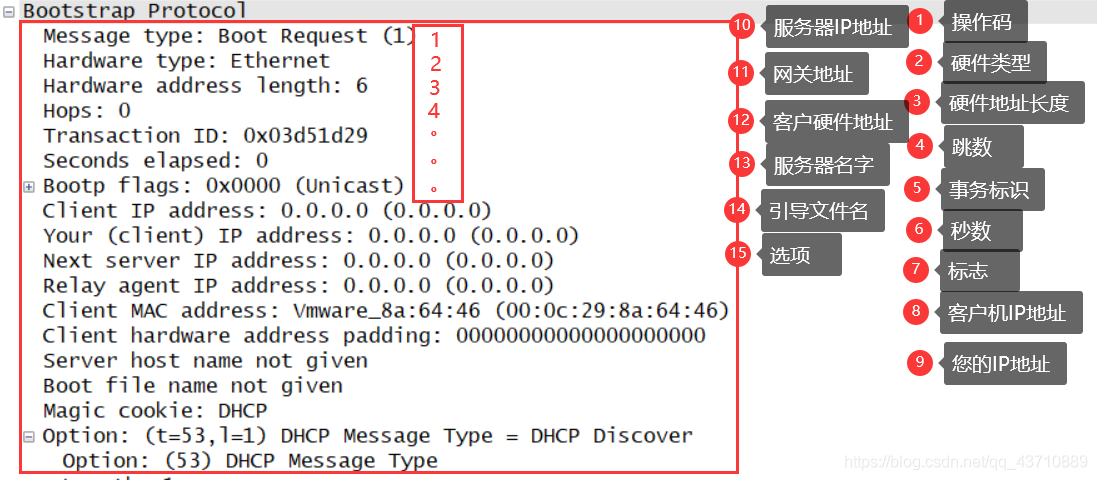

操作碼（1位元組）：該欄位用于定義BOOTP報文型別，請求報文1，應答報文為2，
硬體型別（1位元組）：用于定義物理網路的型別，每種型別的網路被分配一個整數，10M以太網，這個欄位值為1
硬體地址長度（1位元組）：用于定義以位元組為單位的物理地址長度，對于以太網，該欄位值為6.
條數（1位元組）：該欄位的初始值為0 ，DHCP中繼代理負責填寫這一欄位，
事務標識（4位元組）：由DHCP客戶隨機選擇，用來對DHCP請求/應答報文進行匹配，DHCP服務器在應答報文中回傳同樣的值，
秒數（2位元組）：由DHCP客戶端設定，給出DHCP從獲得IP地址或更新租約所經歷的時間，
標志：該欄位最高位是廣播標志位，其余位必須設為0，當DHCP客戶不知道自己的IP地址時，要設定廣播標志，通知服務器發送應答報文時采用IP廣播方式，
客戶IP地址：如果DHCP客戶知道自己的IP地址，則在發送請求時，將自己的IP地址填入該欄位，同時將前面的廣播標志位設為0，通知服務器以單播方式發送應答報文；如果DHCP客戶不知道自己IP地址，則該欄位全部填0
您的IP地址：DHCP服務器回傳給客戶的IP地址
服務器IP地址：由DHCP服務器在DHCPOFFER和DHCPACK報文中提供的引導服務器IP地址
網關IP地址：
客戶硬體地址：
服務器名字：
引導檔案名：
選項（長度可變）：

常用的option：

1 netmask
3 router
6 DNS
12 host name
51 ip address lease time
53 message type （dhcp報文8種型別，下一頁介紹）
54 server identification
55 parameter request list （需要服務器給你提供哪些東西：ip地址，域名，網關）
61 client identification
82 relay agent
255 end

DHCP報文8種型別

報文型別	含義
DHCP DISCOVER	客戶端用來尋找DHCP服務器
DHCP OFFER	DHCP服務器用來回應DHCP DISCOVER報文，此報文攜帶了各種配置資訊
DHCP REQUEST	客戶端請求配置確認，或者續借租期
DHCP ACK	服務器對REQUSET報文的確認回應報文
DHCP NAK	服務器對REQUSET報文的拒絕回應報文（廣播）
DHCP RELEASE	客戶端要釋放地址時來通知服務器，（單播）
DHCP DECLINE	decinePC收到DHCP服務器的地址后，發送分配地址免費ARP，如果有回應，會發送DHCP DECINE報文（即向DHCP報告該IP被占用）
DHCP INFORM	PC單獨請求域名、DNS這些引數的時候

在這里插入圖片描述

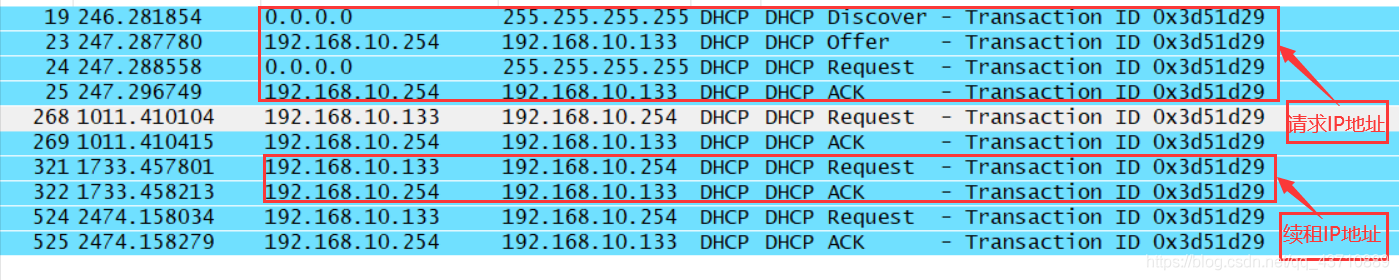

2.DHCP協議作業原理

作業程序：

（1）請求IP地址

1.發現階段，DHCP客戶機以廣播方式發送DHCP DISCOVER報文

2.提供階段，DHCP服務器提供IP地址的階段，收到DHCPdiscover報文后，從IP地址池中選擇一個尚未分配的IP地址分配給DHCp客戶機，向DHCP客戶發送包含租借的IP地址和其他配置引數的DHCPoffer，

3.選擇階段，DHCP客戶選擇IP地址的階段，如果多臺DHCP服務器向該DHCP客戶發送DHCPoffer報文，則DHCP客戶從中隨機挑選，然后以廣播方式向各DHCP服務器回應DHCPrequest，宣告宣告使用他挑中的DHCP服務器提供的地址，并正式請求DHCP服務器分配地址，其他發送DHCPoffer報文的DHCP服務器接收到該報文后，將釋放已經offer（預分配）DHCP客戶的IP地址，

如果發送給DHCP客戶的DHCPoffer報文中包含無效的配置引數，DHCP客戶會發送DHCPdecline報文拒絕，

4.確認階段，DHCP服務器確認所提供的的IP地址的階段，當DHCP服務器收到DHCPrequest報文后，向客戶發送包含它所提供的IP地址及其他配置資訊的DHCPACK確認報文，然后DHCP客戶將接收并使用IP地址及其他TCP/IP配置引數

（2）續租IP地址

在DHCP中，每個IP地址都是有一定租期的，若租期已到，則DHCP服務器就可以將該IP地址分配給其他計算機，續租在租期達到50%時就將啟動，DHCP客戶發送DHCPrequest報文請求續租，若服務端回復DHCPack報文，續租成功，若此次不成功在租期87.5%時再次續租，若DHCP服務器回復則續租成功，否則租期一到釋放該IP地址

（3）釋放IP地址

DHCP客戶可以通過向DHCP服務器發送DHCErelease報文主動釋放IP地址，同時將IP地址設定為0.0.0.0

在這里插入圖片描述
