本文將以SF6傳感器作為采集物件，使用海創微聯采集控制系統對SF6、氧氣濃度采集，然后將采集到的資料上傳到海創物聯網平臺，海創物聯網平臺將實時資料可視化，
文章分為3部分：
SF6傳感器的介紹：設備的連線，
海創微聯采集控制系統的使用：控制元件的部署，采集節點的使用，
海創物聯網平臺的使用：產品和設備的創建，資料可視化，

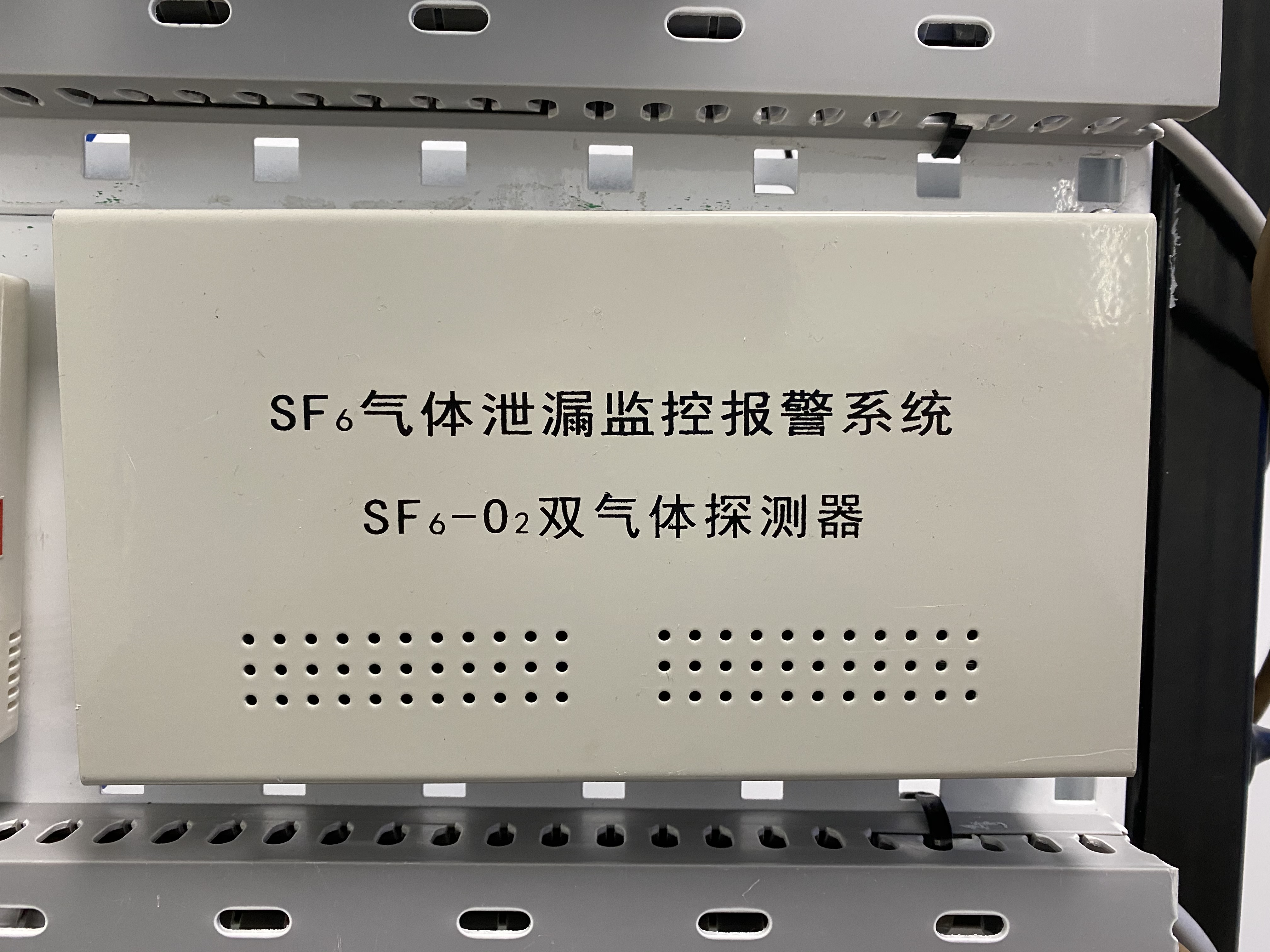

一、SF6傳感器
設備連線

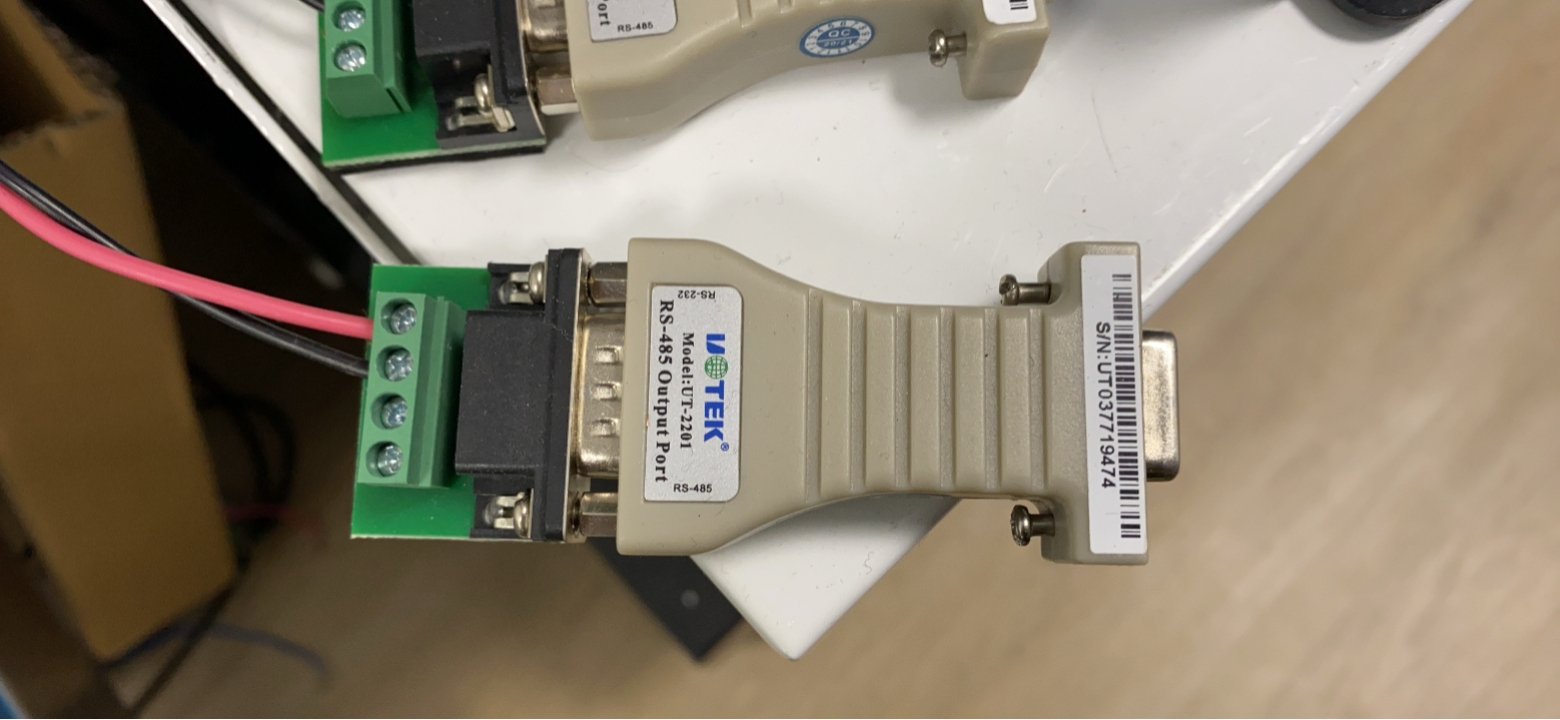

首先先介紹一下設備的連線，SF6傳感器由電源供電，使用modbus協議通訊，485線傳輸資料，485線連接485專232轉換頭，然后232直接連接海創物聯網關，
二、海創微聯采集控制系統
使用海創微聯采集控制系統對SF6傳感器進行采集，

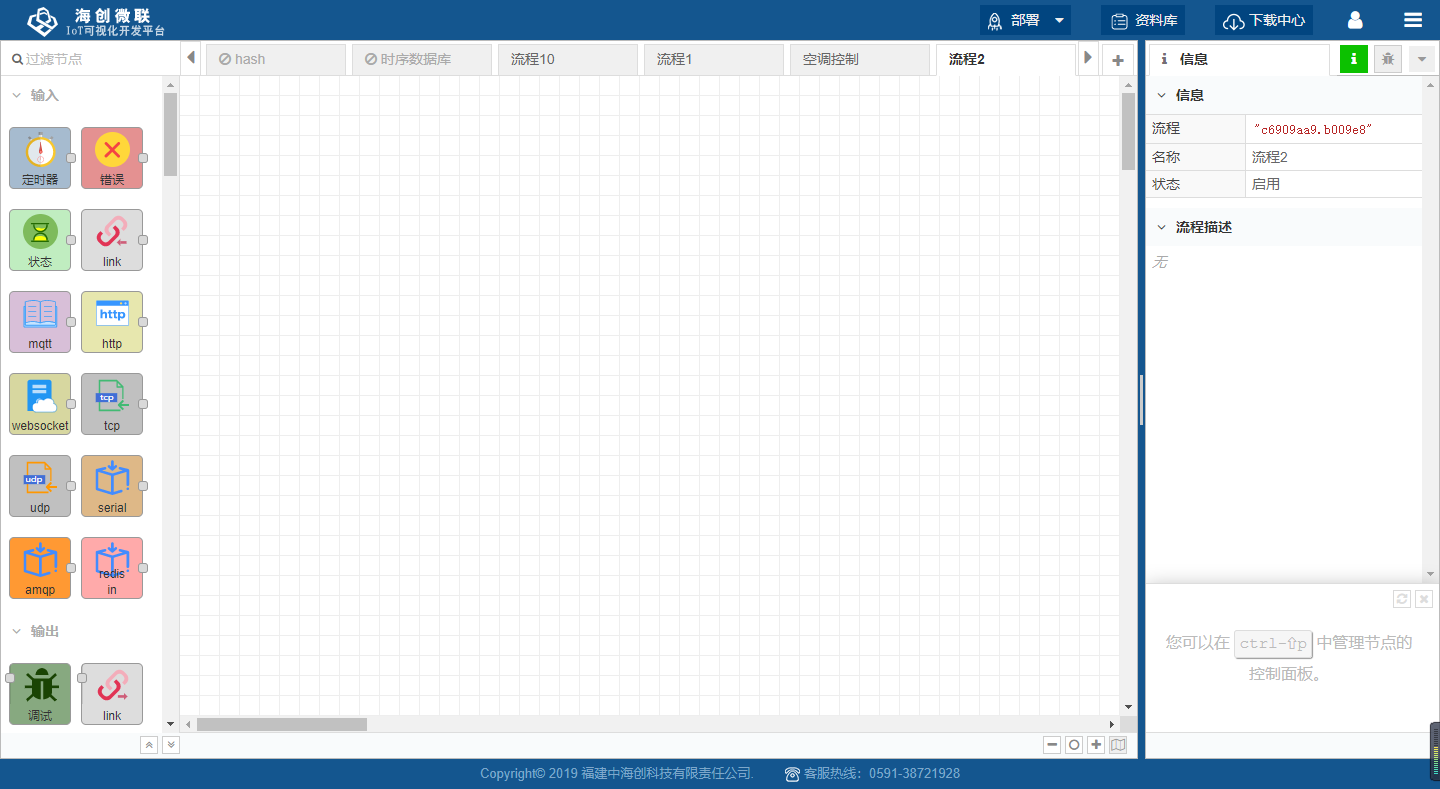

打開海創微聯采集控制系統，從左邊的采集引擎中modbus控制元件，再拖出一個定時器一個除錯器，
按下圖連接，

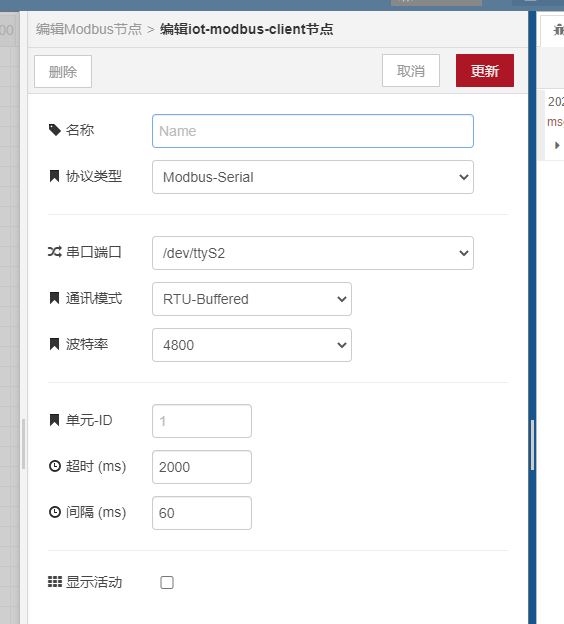

modbus配置如下，選擇串口連接，因為連接的第3個口，所以選擇/dev/ttyS2,波特率4800，

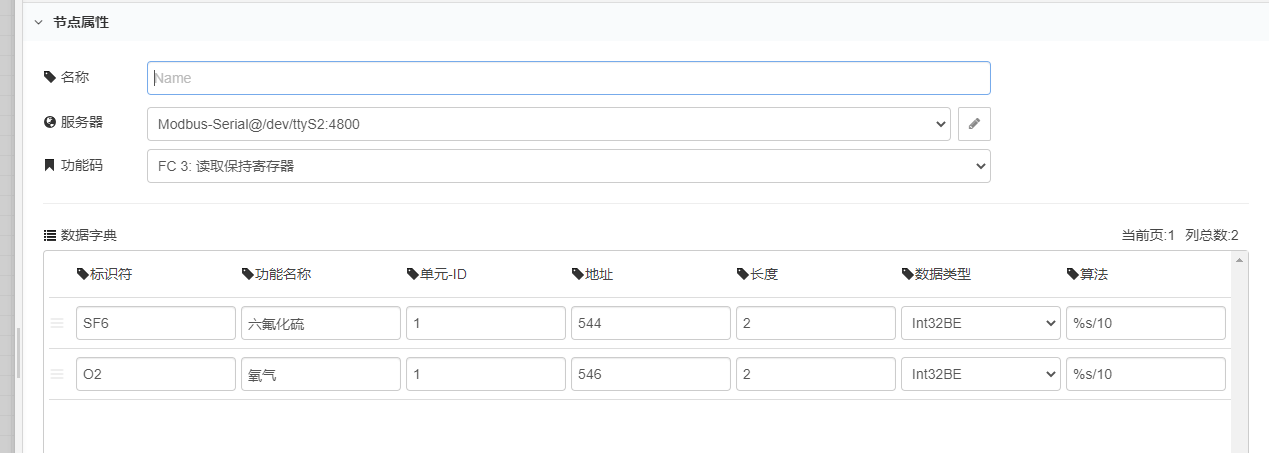

功能碼為FC3，添加2個采集量，SF6和02（功能碼、單元ID、采集地址、演算法需要查看設備的說明書），
定時器配置為周期10s發送一次請求，
配置完成后，點擊部署，
除錯界面顯示每隔10s采集到的數值，
成功對SF6和O2數值進行采集了，文章末尾附上快速復用碼，匯入便可快速部署，
三、海創物聯網平臺
海創物聯網平臺能夠與海創微聯采集控制系統進行聯動，將采集到的資料可視化，
1. 產品設備的創建

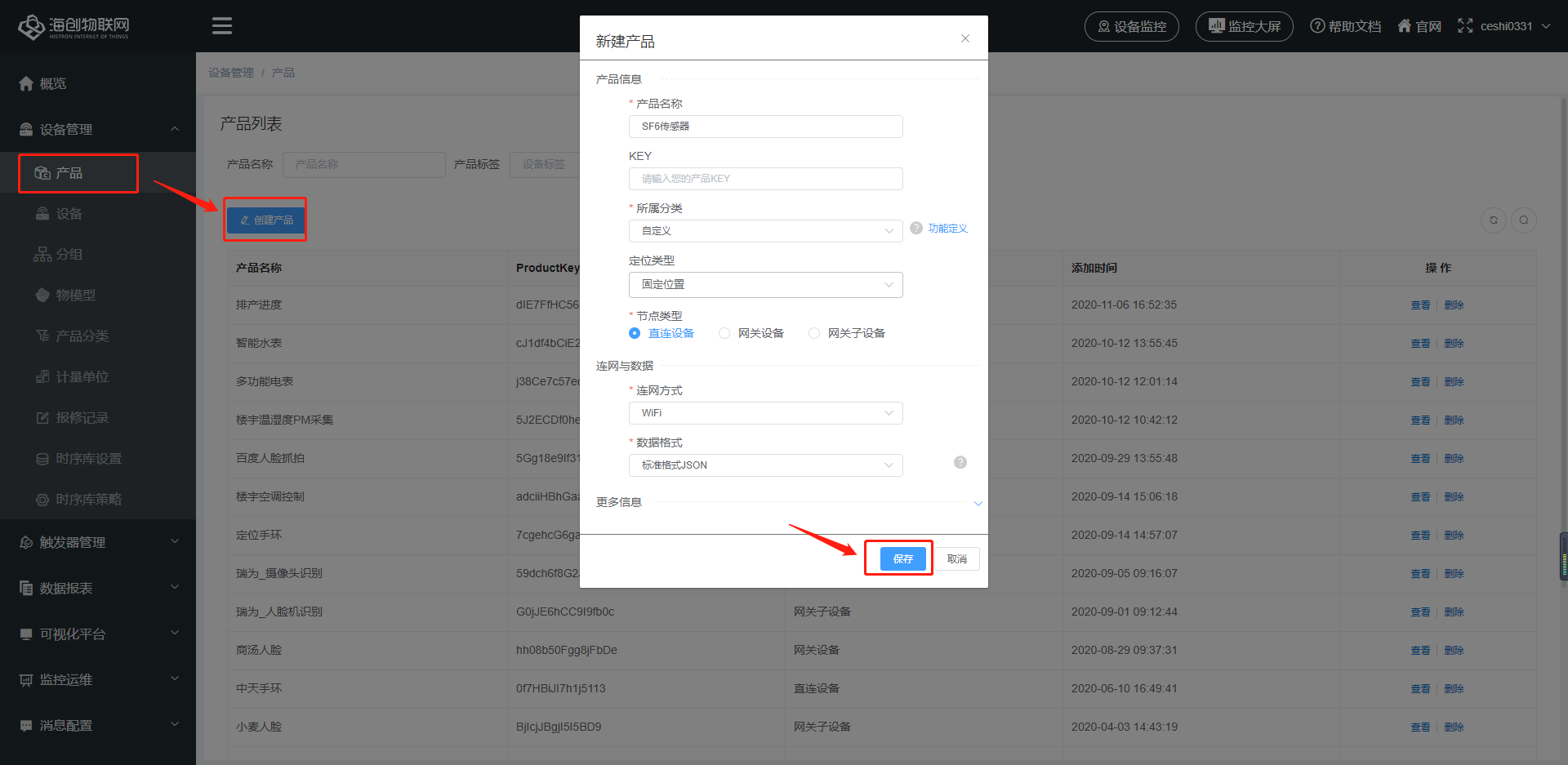

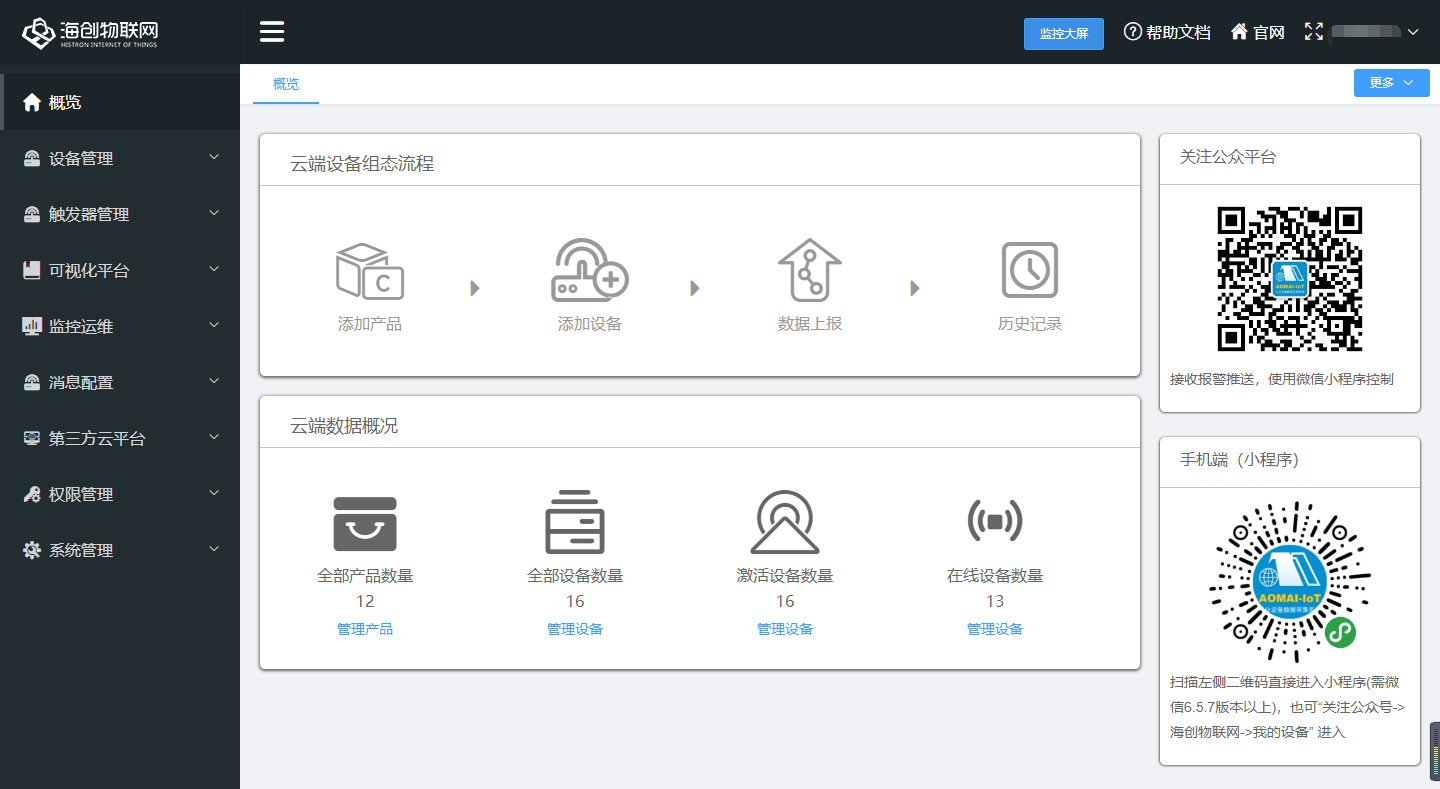

登錄海創物聯網平臺，依次點擊設備管理-產品-創建產品，

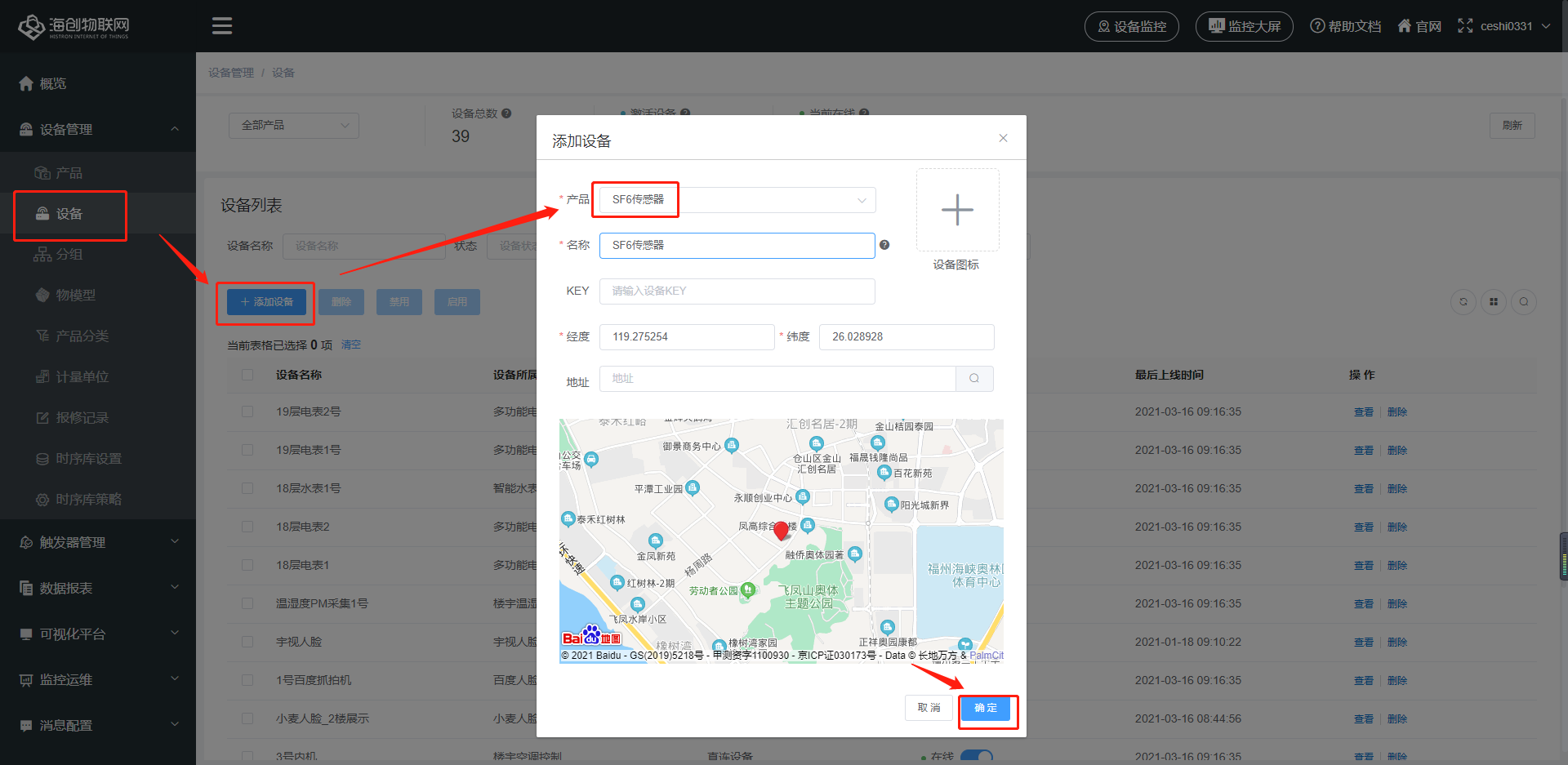

然后在該產品下創建一個設備，操作順序如下圖，
2. 采集量的定義

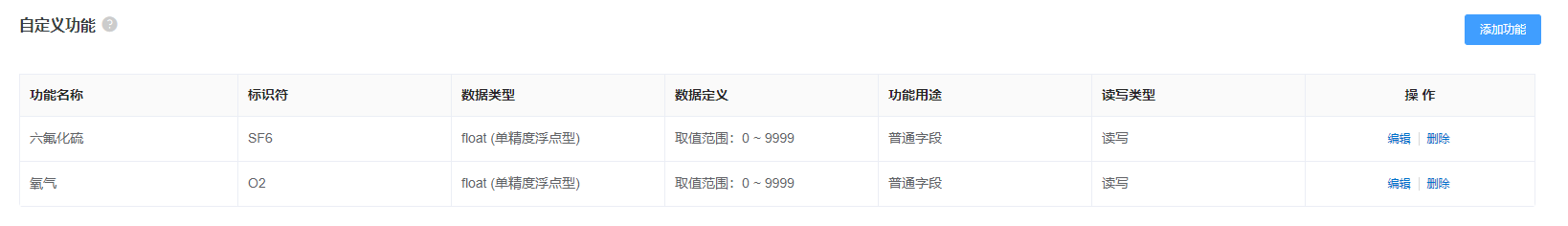

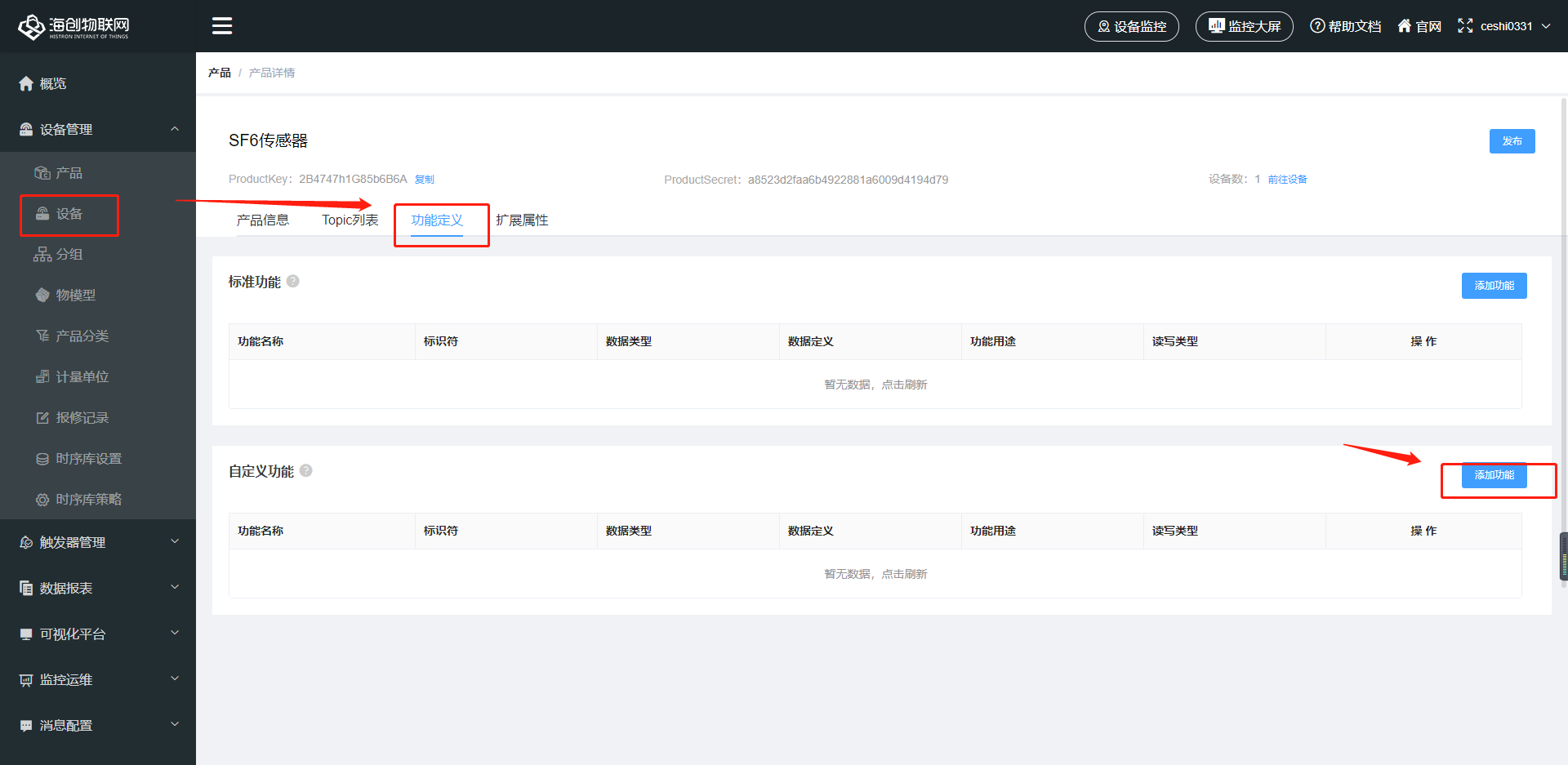

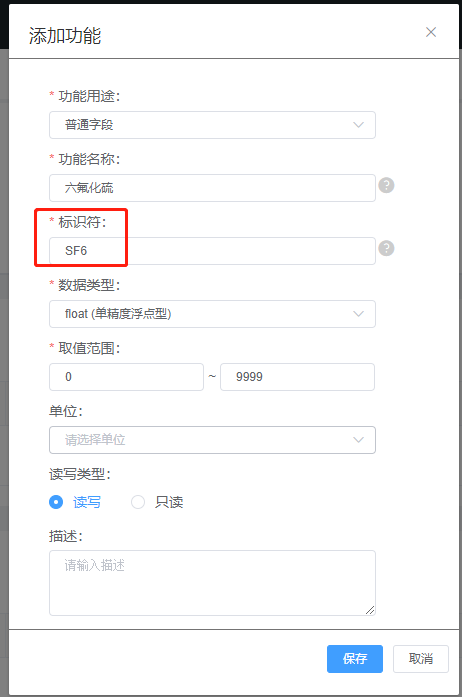

回頭查看剛剛創建的產品，在功能定義中，自定義功能中添加采集量，
注：識別符號一定要和采集引擎中的識別符號一致，功能名稱無所謂，

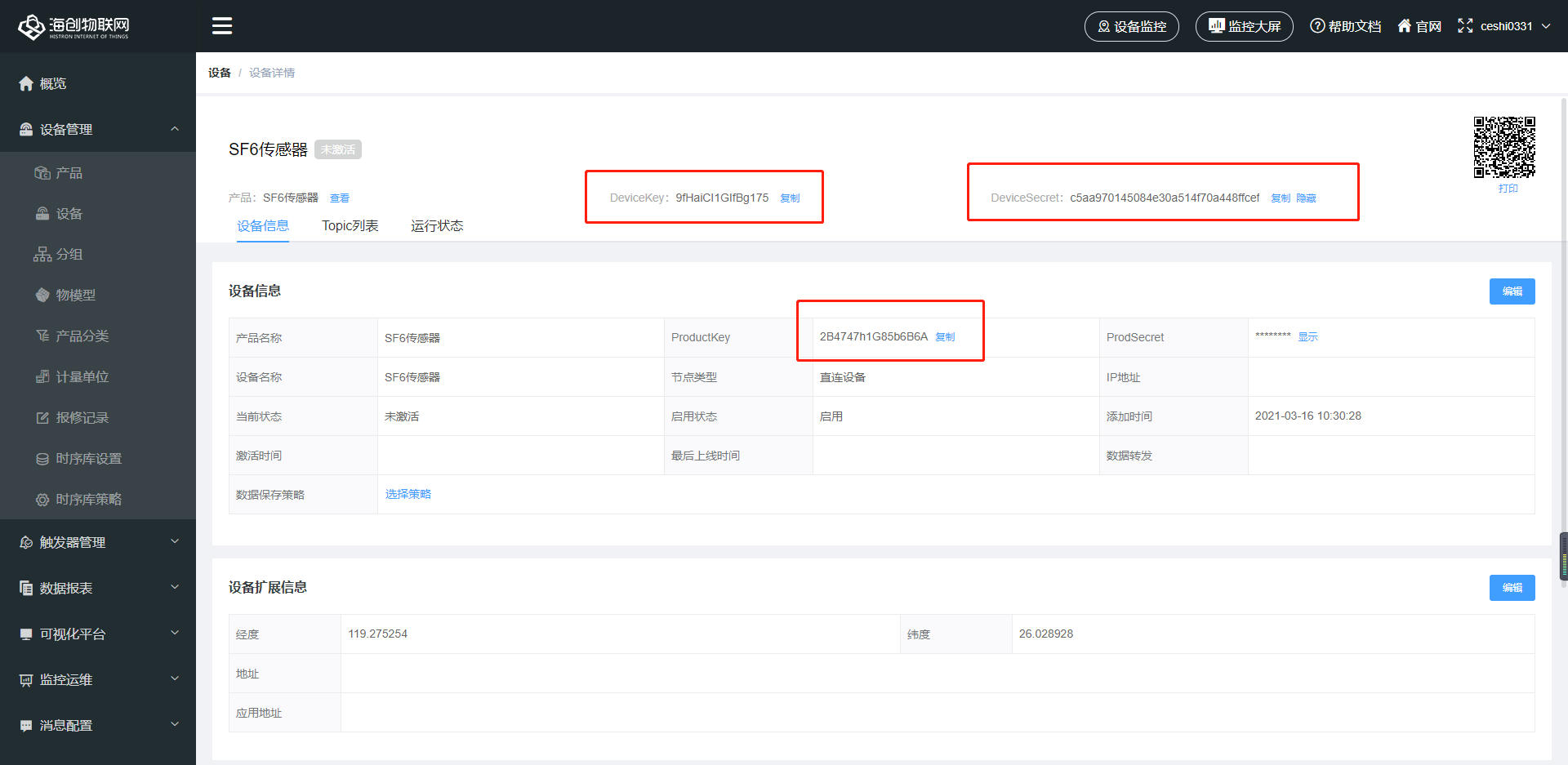

查看創建的設備，能看到3個唯一標識，產品標識（ProductKey）、設備標識（DeviceKey）、設備密鑰（DeviceSecret），
3. 可視化

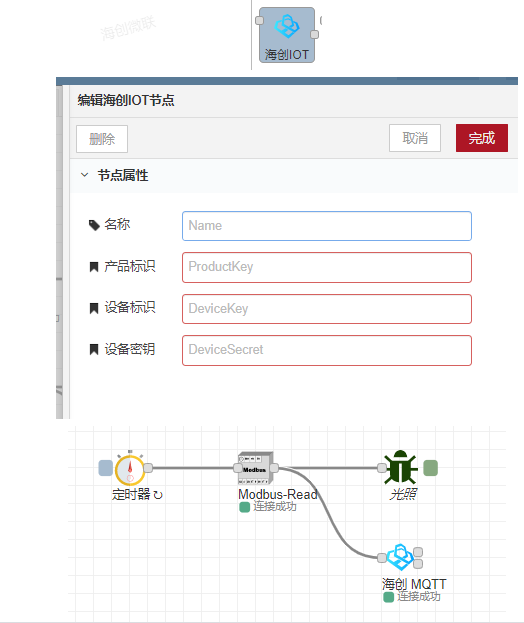

回到海創微聯采集控制系統，在物聯網云平臺中拖出海創IOT，輸入3個唯一標識，點擊部署，
海創IOT顯示連接成功，重繪一下頁面設備會顯示在線，

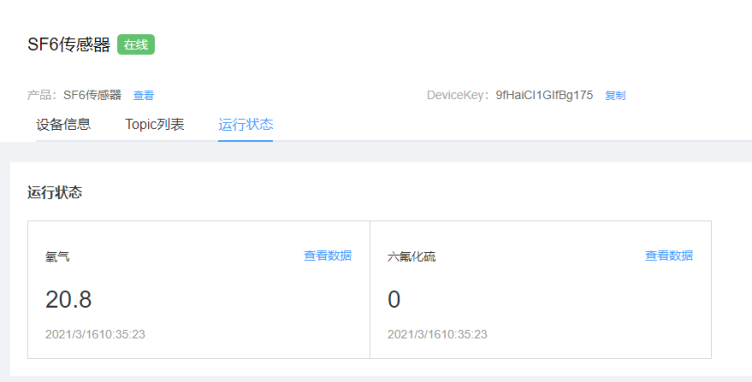

回到海創物聯網平臺，在設備的運行狀態中就可以看到設備資料了，
想了解產品更多內容和獲取產品軟體歡迎查看官網介紹 ： 海創物聯網 www.gkiiot.com，或者掃描下方的二維碼添加，
四、附錄
快速復用碼
以上教程可以通過拷貝下面代碼實作快速復用，在新建的流程中點擊界面右側 選單欄-匯入-剪貼板，在文本框中粘貼下面代碼后點擊確定，即可快速復用，
[{"id":"9bf3879e.076c38","type":"tab","label":"流程1","disabled":false,"info":""},{"id":"435bb40.b63614c","type":"inject","z":"9bf3879e.076c38","name":"","topic":"","payload":"","payloadType":"date","repeat":"10","crontab":"","once":false,"onceDelay":0.1,"x":435,"y":280,"wires":[["8ca5ce27.3ad4f"]]},{"id":"8ca5ce27.3ad4f","type":"iot-modbus","z":"9bf3879e.076c38","name":"","server":"728165a.5fec09c","fc":"HoldingRegister","columns":[{"Key":"SF6","Label":"六氟化硫","UnitId":"1","Address":"544","Quantity":"2","ValueType":"Int32BE","Arithmetic":"%s/10"},{"Key":"O2","Label":"氧氣","UnitId":"1","Address":"546","Quantity":"2","ValueType":"Int32BE","Arithmetic":"%s/10"}],"x":595,"y":280,"wires":[["dc4eaf1a.365b5"]]},{"id":"dc4eaf1a.365b5","type":"debug","z":"9bf3879e.076c38","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","x":755,"y":280,"wires":[]},{"id":"728165a.5fec09c","type":"iot-modbus-client","z":"","name":"","clienttype":"Modbus-Serial","host":"127.0.0.1","post":"502","tcptype":"Defautl","serialport":"/dev/ttyS2","serialtype":"RTU-Buffered","baudrate":"4800","databits":"8","stopbits":"1","parity":"None","unitid":"","timeout":"2000","sleep":"60","showActivity":false}]
