物聯網設備上云小demo

通過免費的mqtt服務器實作mqtt控制

一、添加所需要的庫檔案

代碼使用到PubSubClient.h第三方庫檔案，下載地址
https://github.com/knolleary/pubsubclient/archive/refs/heads/master.zip

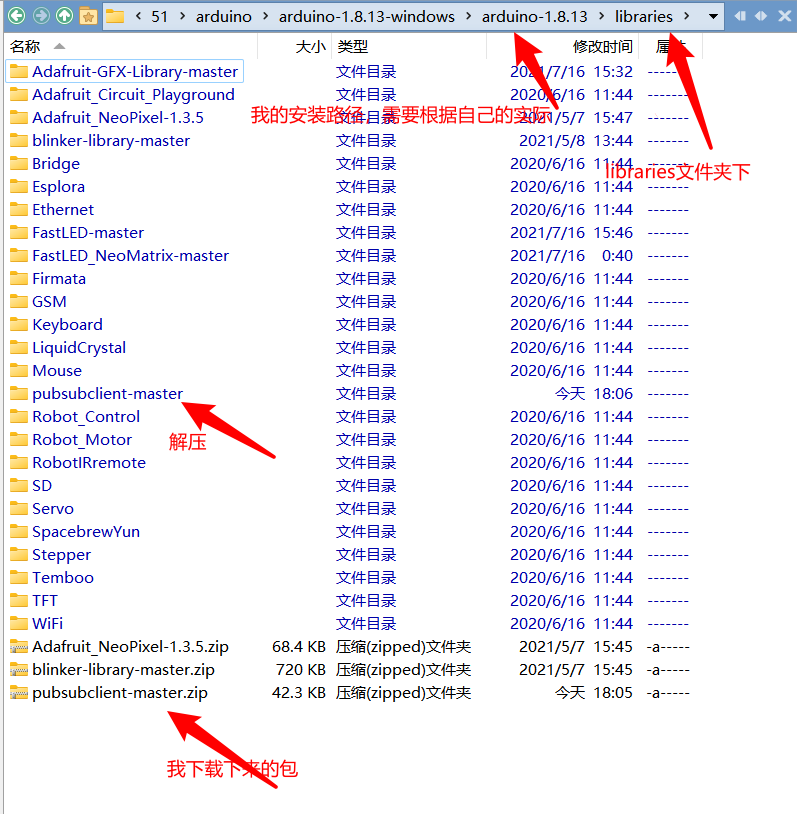

解壓復制到arduino的安裝路徑下的libraries檔案夾下

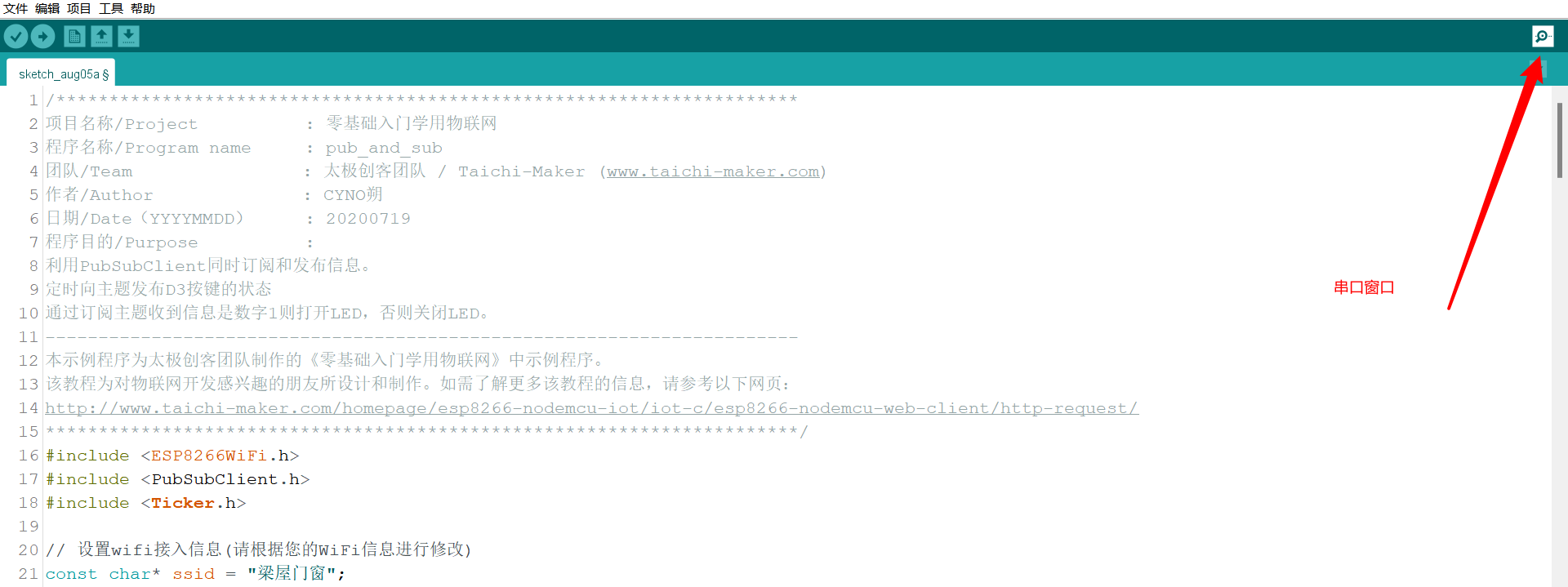

二、程式下載運行

代碼使用的是太極創客的一個代碼例子

/**********************************************************************
專案名稱/Project          : 零基礎入門學用物聯網
程式名稱/Program name     : pub_and_sub
團隊/Team                : 太極創客團隊 / Taichi-Maker (www.taichi-maker.com)
作者/Author              : CYNO朔
日期/Date（YYYYMMDD）     : 20200719
程式目的/Purpose          :
利用PubSubClient同時訂閱和發布資訊，
定時向主題發布D3按鍵的狀態
通過訂閱主題收到資訊是數字1則打開LED，否則關閉LED，
-----------------------------------------------------------------------
本示例程式為太極創客團隊制作的《零基礎入門學用物聯網》中示例程式，
該教程為對物聯網開發感興趣的朋友所設計和制作，如需了解更多該教程的資訊，請參考以下網頁：
http://www.taichi-maker.com/homepage/esp8266-nodemcu-iot/iot-c/esp8266-nodemcu-web-client/http-request/
***********************************************************************/
#include <ESP8266WiFi.h>
#include <PubSubClient.h>
#include <Ticker.h>

// 設定wifi接入資訊(請根據您的WiFi資訊進行修改)
const char* ssid = "taichimaker";
const char* password = "ZAQ1xsw2cde3VFR4";

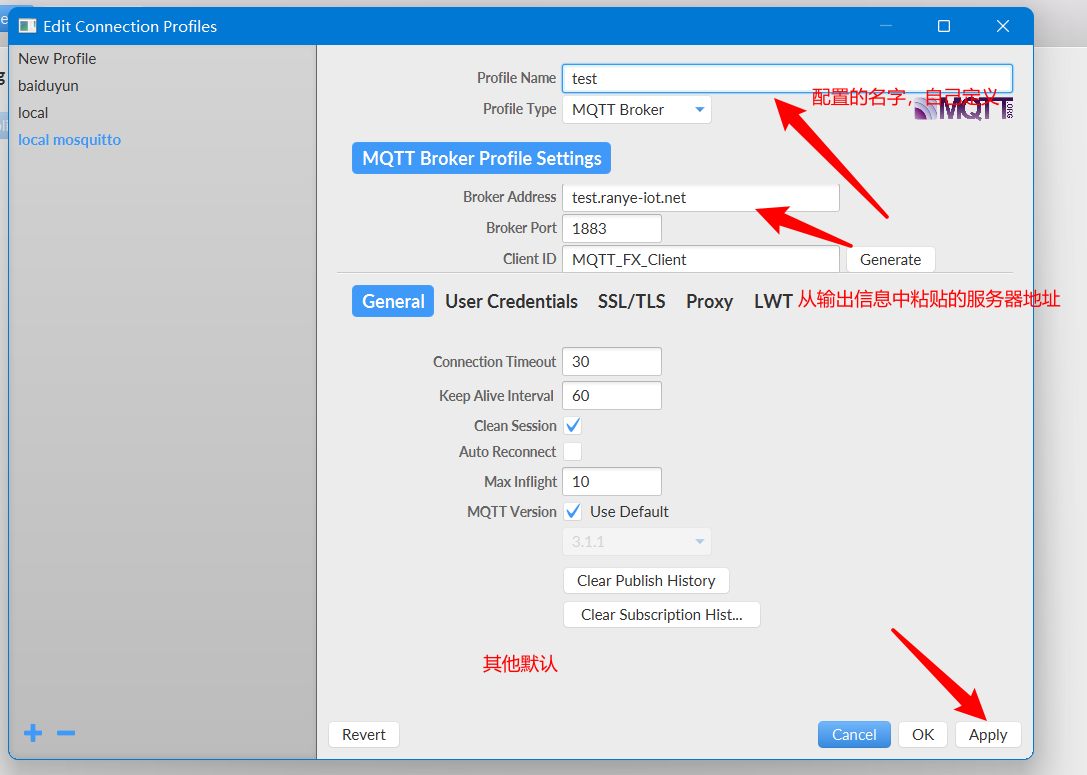

const char* mqttServer = "test.ranye-iot.net";
// 如以上MQTT服務器無法正常連接，請前往以下頁面尋找解決方案
// http://www.taichi-maker.com/public-mqtt-broker/

Ticker ticker;
WiFiClient wifiClient;
PubSubClient mqttClient(wifiClient);

int count;    // Ticker計數用變數

void setup() {

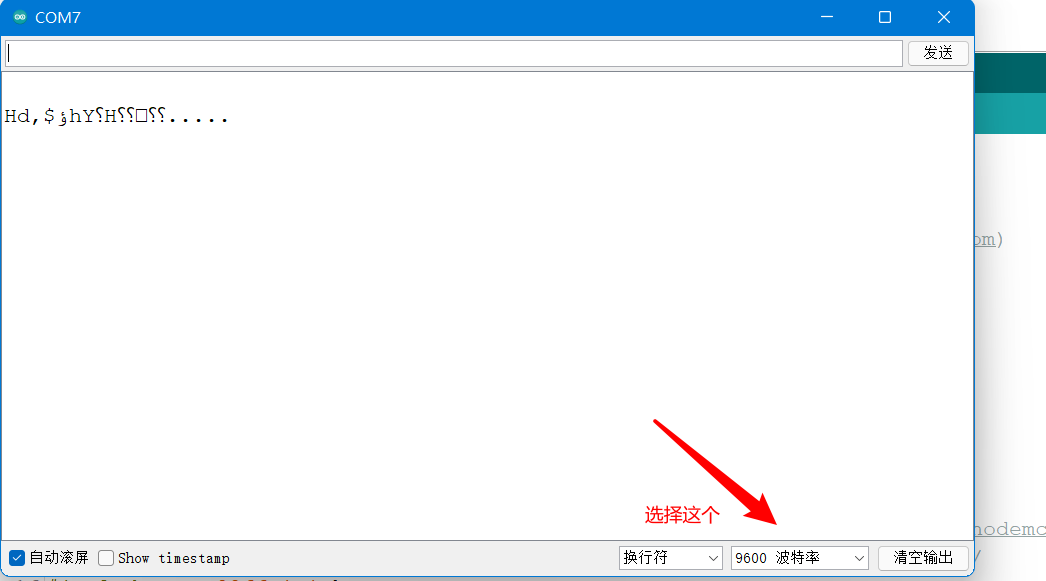

  Serial.begin(9600);

  pinMode(LED_BUILTIN, OUTPUT);

  // Ticker定時物件
  ticker.attach(1, tickerCount);

  //設定ESP8266作業模式為無線終端模式
  WiFi.mode(WIFI_STA);

  // 連接WiFi
  connectWifi();

  // 設定MQTT服務器和埠號
  mqttClient.setServer(mqttServer, 1883);
  mqttClient.setCallback(receiveCallback);

  // 連接MQTT服務器
  connectMQTTServer();
}

void loop() {
  if (mqttClient.connected()) { // 如果開發板成功連接服務器
    // 每隔3秒鐘發布一次資訊
    if (count >= 3){
      pubMQTTmsg();
      count = 0;
    }
    // 保持心跳
    mqttClient.loop();
  } else {                  // 如果開發板未能成功連接服務器
    connectMQTTServer();    // 則嘗試連接服務器
  }
}

void tickerCount(){
  count++;
}

void connectMQTTServer(){
  // 根據ESP8266的MAC地址生成客戶端ID（避免與其它ESP8266的客戶端ID重名）
  String clientId = "esp8266-" + WiFi.macAddress();

  // 連接MQTT服務器
  if (mqttClient.connect(clientId.c_str())) {

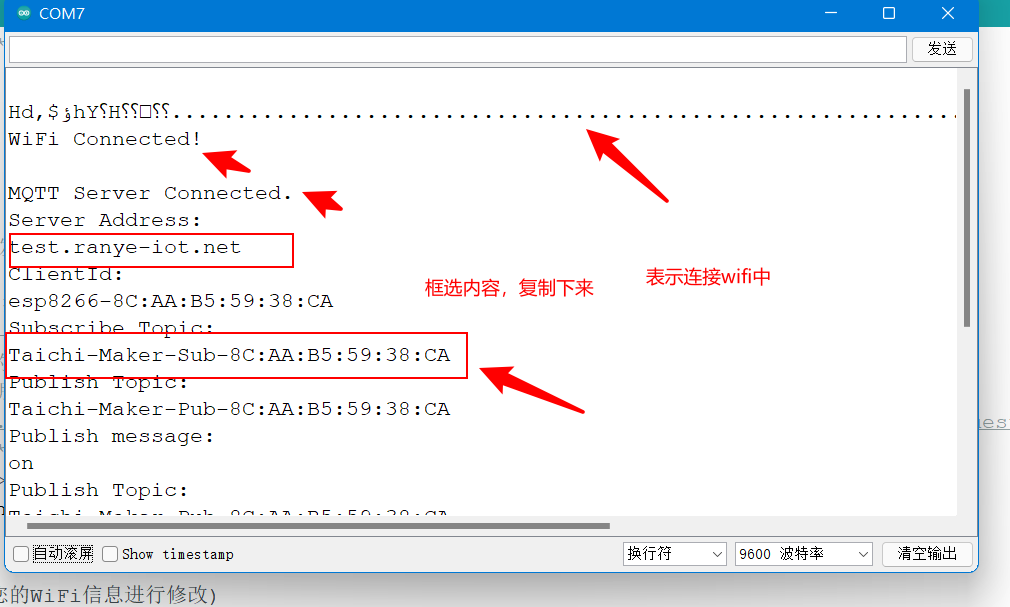

    Serial.println("MQTT Server Connected.");
    Serial.println("Server Address: ");
    Serial.println(mqttServer);
    Serial.println("ClientId:");
    Serial.println(clientId);
    subscribeTopic(); // 訂閱指定主題
  } else {
    Serial.print("MQTT Server Connect Failed. Client State:");
    Serial.println(mqttClient.state());
    delay(3000);
  }
}

// 發布資訊
void pubMQTTmsg(){
  // 建立發布主題，主題名稱以Taichi-Maker-為前綴，后面添加設備的MAC地址，
  // 這么做是為確保不同用戶進行MQTT資訊發布時，ESP8266客戶端名稱各不相同，
  String topicString = "Taichi-Maker-Pub-" + WiFi.macAddress();
  char publishTopic[topicString.length() + 1];
  strcpy(publishTopic, topicString.c_str());

  // 定時向服務器主題發布當前D3引腳狀態
  String messageString;
  if(digitalRead(LED_BUILTIN)){
    messageString = "off";
  } else {
    messageString = "on";
  }
  char publishMsg[messageString.length() + 1];
  strcpy(publishMsg, messageString.c_str());

  // 實作ESP8266向主題發布資訊
  if(mqttClient.publish(publishTopic, publishMsg)){
    Serial.println("Publish Topic:");Serial.println(publishTopic);
    Serial.println("Publish message:");Serial.println(publishMsg);
  } else {
    Serial.println("Message Publish Failed.");
  }
}

// 訂閱指定主題
void subscribeTopic(){

  // 建立訂閱主題，主題名稱以Taichi-Maker-Sub為前綴，后面添加設備的MAC地址，
  // 這么做是為確保不同設備使用同一個MQTT服務器測驗訊息訂閱時，所訂閱的主題名稱不同
  String topicString = "Taichi-Maker-Sub-" + WiFi.macAddress();
  char subTopic[topicString.length() + 1];
  strcpy(subTopic, topicString.c_str());

  // 通過串口監視器輸出是否成功訂閱主題以及訂閱的主題名稱
  if(mqttClient.subscribe(subTopic)){
    Serial.println("Subscribe Topic:");
    Serial.println(subTopic);
  } else {
    Serial.print("Subscribe Fail...");
  }
}

// 收到資訊后的回呼函式
void receiveCallback(char* topic, byte* payload, unsigned int length) {
  Serial.print("Message Received [");
  Serial.print(topic);
  Serial.print("] ");
  for (int i = 0; i < length; i++) {
    Serial.print((char)payload[i]);
  }
  Serial.println("");
  Serial.print("Message Length(Bytes) ");
  Serial.println(length);

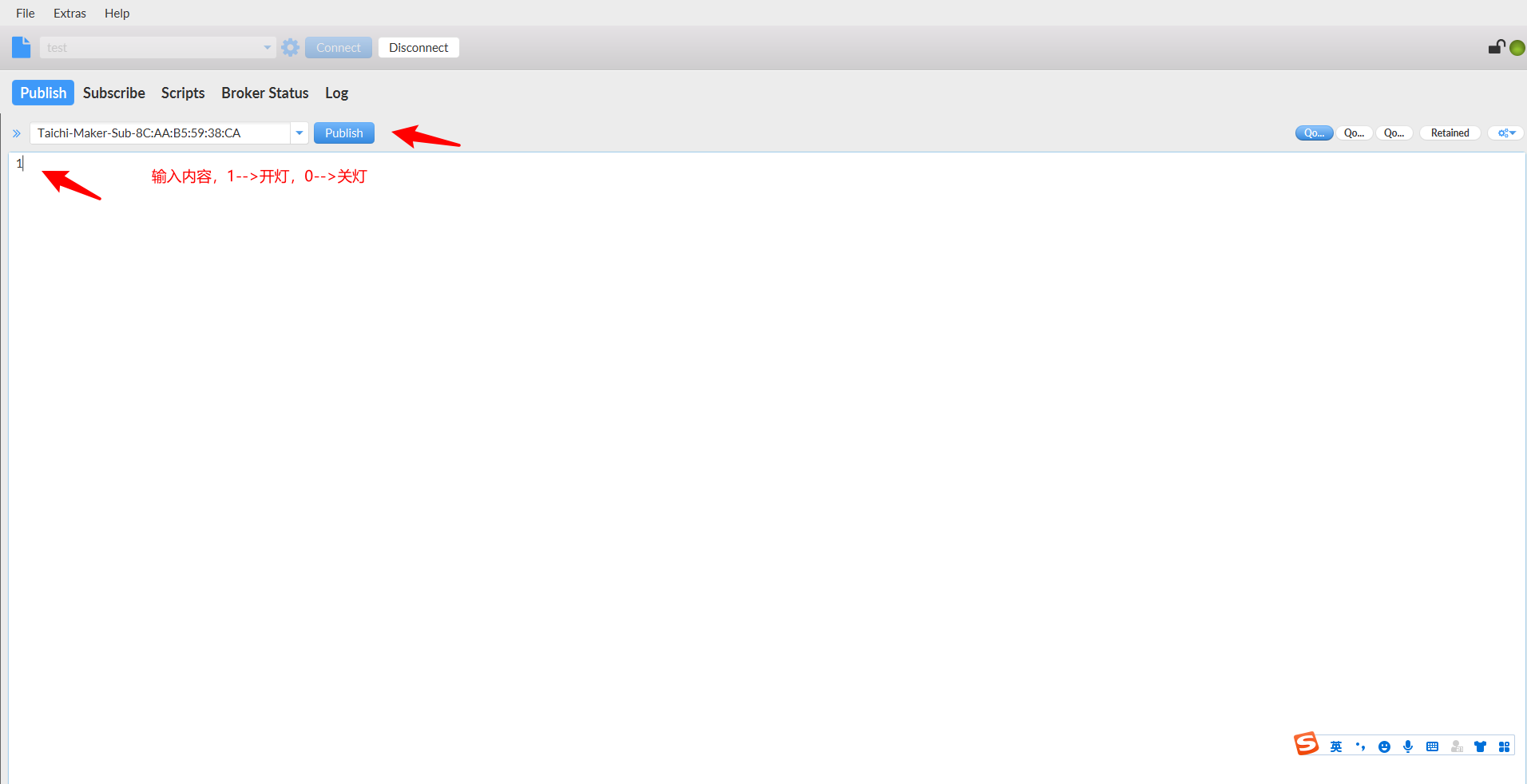

  if ((char)payload[0] == '1') {     // 如果收到的資訊以“1”為開始
    digitalWrite(LED_BUILTIN, LOW);  // 則點亮LED，
  } else {
    digitalWrite(LED_BUILTIN, HIGH); // 否則熄滅LED，
  }
}

// ESP8266連接wifi
void connectWifi(){

  WiFi.begin(ssid, password);

  //等待WiFi連接,成功連接后輸出成功資訊
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.print(".");
  }
  Serial.println("");
  Serial.println("WiFi Connected!");
  Serial.println("");
}
