STC學習：乒乓球游戲

程式運行效果說明
測驗方法說明：只需要一個電路板，按鍵KEY3用于選手1開球（即左邊開球）或回擊球，按鍵KEY2用于選手2開球（即右邊開球）或回擊球，剛開始的時候數碼管上顯示“00 VS 00”,LED燈中間有兩個亮燈，是初始狀態，如果按下KEY3或KEY2鍵，會有一亮燈從最左邊（最右邊）出現，并一位位地向右移（左移），當亮燈移至最右邊（最左邊）時，按下KEY3（KEY2）鍵則表示回擊球成功，亮燈會逆向開始移動，否則開球方得分加一，一局的勝負是某一方取得11分且比對方分數大2為止，數碼管中間顯示局數比分，如果一方局數得分為2，則表示其比賽取勝，相應數碼管會有閃爍圖案表示，

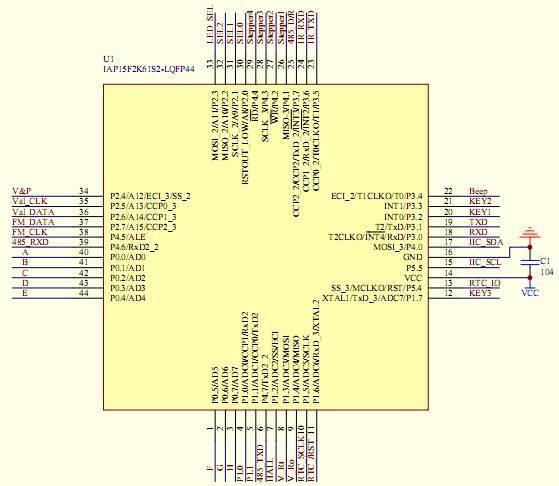

程式相關電路及作業原理說明

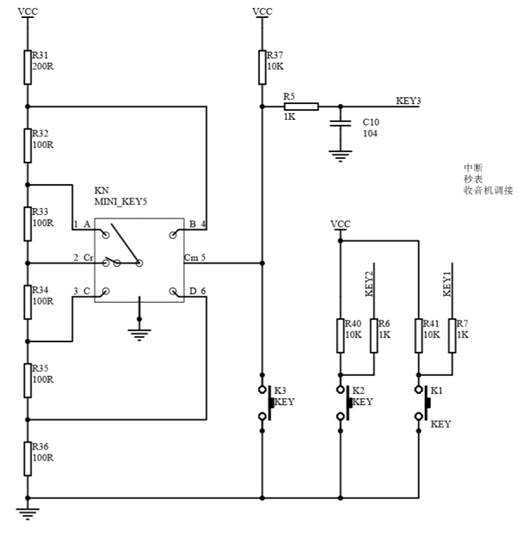

乒乓球游戲功能主要依靠2個部分來實作，一是數碼管與LED部分，二是按鍵部分，

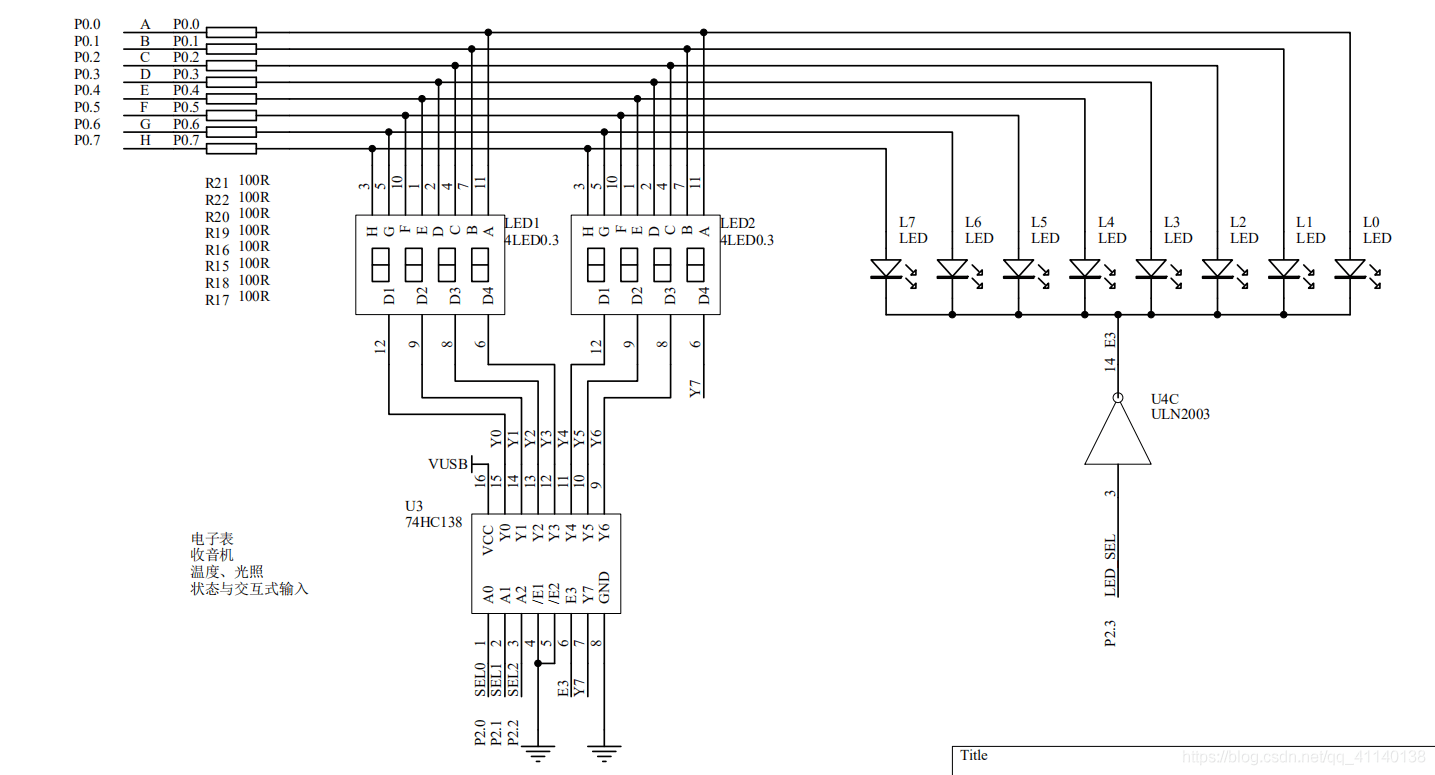

兩個部分原理很簡單，需要的注意的是數碼管和LED燈不能同時顯示，需要利用引腳P2^3分時調控，利用人眼球的視覺殘留和LED燈的余暉效應來實作相應功能，

代碼如下：

#include "STC15F2K60S2.h"
#define uint unsigned int
#define uchar unsigned char
sbit Led_sel=P2^3;//數碼管與LED燈的切換引腳，為1時選擇LED燈，為0時選擇數碼管
sbit Sel0=P2^0;
sbit Sel1=P2^1;
sbit Sel2=P2^2;//位選要用的三個引腳
sbit Key2=P3^3;//Key2
sbit Key3=P1^7;//Key3
uchar show_w1,show_w2,show_w3,show_w4,show_w5,show_w6,show_w7,show_w8,flag,count,v,s;
//show_wi是數碼管上數字顯示，flag用來分頻所用和位選下標所用，count也用于分頻，v:s是局比分
uchar duanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40,0x00}; //段選，顯示0-f
uchar weixuan[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07};//位選
uint i;//狀態引數，0表示左邊開球，1表示右邊開球，2表示等待開球，3表示比賽結束
uint P1score,P2score; //分別是左邊和右邊的分數
uint shfitcounter;  //分頻所用的變數
uchar G_value;	   //LED顯示
void Init()
{
 	P2M0=0xff;
   	P2M1=0x00;
    P0M0=0xff;
    P0M1=0x00;//P0和P2設定為推挽輸出
	G_value=0x18;//LED燈中間顯示兩個紅點
	P0=G_value;
	Led_sel=1;
	i=2;
	v=s=0;
	flag=0;
	count=0;
    shfitcounter=0;
	P1score=0;
	P2score=0;
	show_w1=0x3f;	   //這里是讓數碼管上顯示 00 VS 00
	show_w2=0x3f;
	show_w3=0x00;
	show_w4=0x3E;
	show_w5=0x6D;
	show_w6=0x00;
	show_w7=0x3f;
	show_w8=0x3f;
 	TMOD=0x01;//定時器0，方式1
	EA=1;//打開總的中斷
	ET0=1;//開啟定時器中斷
 	TH0=(65535-100)/256;//定時器初值0.1毫秒
	TL0=(65535-100)%256;
	TR0=1;//啟動定時器
}
void Delay_1ms(uint t)   //延時函式
{
	uchar j;
	for(;t>0;t--)
    for(j=110;j>0;j--);
}
//定時器中斷處理程式
void timer0() interrupt 1	  //把數碼管的顯示提到中斷里面來了，定時器中斷
 {
 	TH0=(65535-100)/256;//重裝定時器0的初值
	TL0=(65535-100)%256;
	P0=G_value;
	Led_sel=1;
	flag++;
	shfitcounter++;
	if(flag==8)    //分頻作用，同時用來作為位選下標所用
	{
		flag=0;
		count++;
	}
	if(count==20)  //考慮到掃描頻率很高這里進行分頻顯示；
	{
		count=0;
		Led_sel=1; 	  //這一半的時間用來顯示LED
	}
	else if(count<10)
	{
	   P0=0x00;
	   Led_sel=0;		   //這一半的時間用來顯示數碼管
	   P2=weixuan[flag];  //位選
	   switch(flag)	   //段選，show_wi對應負責第i個數碼管上的數字顯示內容
	   {
		   case 0:P0=show_w1;break;
	       case 1:P0=show_w2;break;
		   case 2:P0=show_w3;break;
		   case 3:P0=show_w4;break;
		   case 4:P0=show_w5;break;
		   case 5:P0=show_w6;break;
		   case 6:P0=show_w7;break;
		   default:P0=show_w8;break;
	   }
	}
	else
	    P0=G_value; //這里顯示的是LED燈上的
	 //這里是處理乒乓球的擊打程序
	if(shfitcounter==1000)		  //考慮到掃描頻率很高這里進行分頻資料更新；
	{
		shfitcounter=0;
		if(i==0)//從左往右開始
		{
			G_value=G_value>>1; //乒乓球右移
			if(G_value==0x00)	//如果到右邊了還沒被擊打，左邊分數加一
			{
			 	P1score++;
				show_w1=duanxuan[P1score/10];
				show_w2=duanxuan[P1score%10];

			}
		}
		else if(i==1)//從右往左開始
		{
			G_value=G_value<<1;	 //乒乓球左移
			if(G_value==0x00)	 //如果到左邊了還沒被擊打，右邊分數加一
			{
				P2score++;
				show_w7=duanxuan[P2score/10];
				show_w8=duanxuan[P2score%10];
			}
        }
	    if(P1score-P2score>=2&&P1score>=11)//這一局左邊贏了
	 	{
			    P1score=P2score=0;
				v++;//左邊贏了一局
				show_w1=duanxuan[P1score/10];
				show_w2=duanxuan[P1score%10];
			    show_w4=duanxuan[v];
				show_w5=duanxuan[s];
				show_w7=duanxuan[P2score/10];
				show_w8=duanxuan[P2score%10];
		}
    	else if(P2score-P1score>=2&&P2score>=11)//這一局右邊贏了
	    {
			    P1score=P2score=0;
				s++;//右邊贏了一局
				show_w1=duanxuan[P1score/10];
				show_w2=duanxuan[P1score%10];
			    show_w4=duanxuan[v];
				show_w5=duanxuan[s];
				show_w7=duanxuan[P2score/10];
				show_w8=duanxuan[P2score%10];
		}
	    else if(v>=2)//左邊先贏兩局，表明比賽勝利，中間顯示兩個11，LED閃爍
	       	{
				v=s=0;
				P1score=P2score=0;
				i=3;
				show_w1=0x62;
				show_w2=0x62;
				show_w3=0x62;
				show_w4=duanxuan[1];
				show_w5=duanxuan[1];
				show_w6=0x62;
				show_w7=0x62;
				show_w8=0x62;
			}
        else if(s>=2)	//右邊先贏兩局，表明比賽勝利，中間顯示兩個22，LED閃爍
	       	{
				v=s=0;
				P1score=P2score=0;
				i=3;
				show_w1=0x62;
				show_w2=0x62;
				show_w3=0x62;
				show_w4=duanxuan[2];
				show_w5=duanxuan[2];
				show_w6=0x62;
				show_w7=0x62;
				show_w8=0x62;
			}
	}
}
void main()
{
	Init();
	while(1)
	{
		if(i==2)//i=2表示等待開球狀態
		{
			if(Key3==0)//KEY3按下，左邊開球
			{
				i=0;
				G_value=0x80;
			}
			else if(Key2==0)//KEY2按下，右邊開球
			{
				i=1;
				G_value=0x01;
			}
		}

		if(i==0)
		{
			if(G_value==0x00)
			{
				i=2;
				G_value=0x18;

			}
			if(Key2==0&&G_value==0x01) i=1;//球在最右邊時按下KEY2，表示回擊球
		}
		else if(i==1)
		{
		  	if(G_value==0x00)
			{
				i=2;
				G_value=0x18;
			}
			if(Key3==0&&G_value==0x80) i=0;//球在最左邊時按下KEY3，表示回擊球
		}
	   	else if(i==3)  //i=3是比賽結束狀態，進行閃爍
		{
		  	G_value=0xFF;
			Delay_1ms(500);
			G_value=0x00;
			Delay_1ms(500);
			G_value=0xFF;
		}
	 Delay_1ms(100);
  }
}
