1 引言

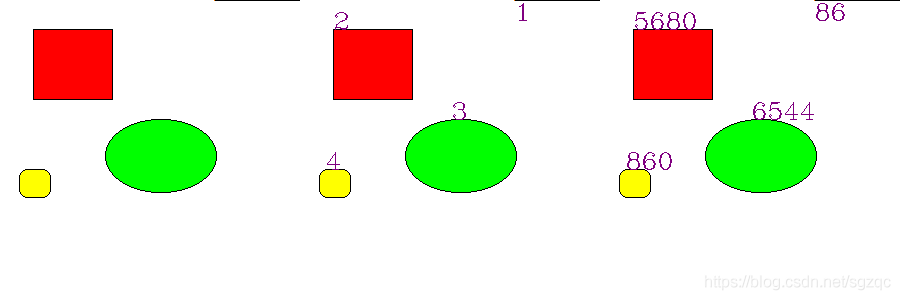

在二值影像f中，相互聯結的白色像素的集合成為一個前景目標白色區域，本章對二值影像f內每個區域進行標記操作，進而求得區域的數目，并計算每個區域的面積，
請添加圖片描述

物體標識的一般程序如下：

從左到右，從上到下逐個像素掃描
若該點為前景物體，則以該點為種子進行區域增長并標記，（區域增長演算法可參考上節文章）
重復上述程序，直至所有像素都被訪問過為止，最后輸出標記后的影像，

2 物體標識代碼實作

2.1 讀入彩色影像執行灰度化和二值化

def get_binary_img(img):
    # gray img to bin image
    bin_img = np.zeros(shape=(img.shape), dtype=np.uint8)
    h = img.shape[0]
    w = img.shape[1]
    for i in range(h):
        for j in range(w):
            bin_img[i][j] = 255 if img[i][j] < 255 else 0
    return bin_img
# 呼叫
file_name = "./test.bmp"
img = cv2.imread(file_name)
# 灰度化
gray_img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 二值化
bin_img = get_binary_img(gray_img)

結果如下：

請添加圖片描述

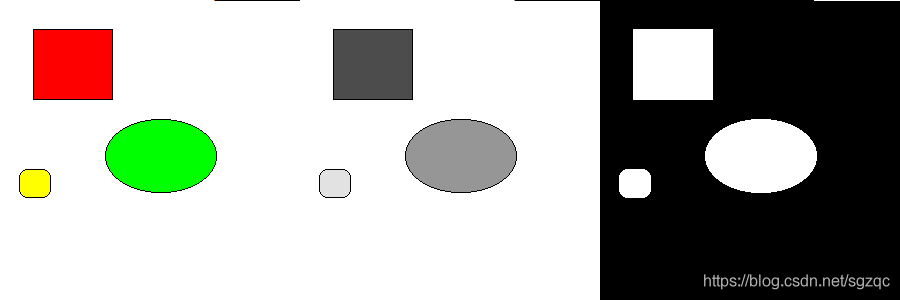

上圖中左側為原圖，中間為灰度圖，右側為二值圖

2.2 目標標記

# 標記目標
def label_region(bin_img,width,height):
    visited = np.zeros(shape=bin_img.shape,dtype=np.uint8)
    label_img = np.zeros(shape=bin_img.shape, dtype=np.uint8)
    label = 0
    for i in range(height):
        for j in range(width):
            if bin_img[i][j] == 255 and visited[i][j]==0 : //找到種子點
                # visit
                visited[i][j] = 1
                label += 1
                label_img[i][j] = label
                # label
                label_from_seed(bin_img, visited, i, j, label, label_img)
    return label_img
# 區域增長法進行標記
def label_from_seed(bin_img,visited,i,j,label,out_img):
    directs = [(-1, -1), (0, -1), (1, -1), (1, 0), (1, 1), (0, 1), (-1, 1), (-1, 0)]
    seeds = [(i,j)]
    height = bin_img.shape[0]
    width = bin_img.shape[1]
    while len(seeds):
        seed = seeds.pop(0)
        i = seed[0]
        j = seed[1]
        if visited[i][j] == 0:
            visited[i][j] = 1
            out_img[i][j] = label

        # 以（i,j）為起點進行標記
        for direct in directs:
            cur_i = i + direct[0]
            cur_j = j + direct[1]
             # 非法
            if cur_i < 0 or cur_j < 0 or cur_i >= height or cur_j >= width:
                continue
             # 沒有訪問過
            if visited[cur_i][cur_j] == 0 and bin_img[cur_i][cur_j] == 255:
                visited[cur_i][cur_j] = 1
                out_img[cur_i][cur_j] = label
                seeds.append((cur_i,cur_j))

得到結果如下：
請添加圖片描述

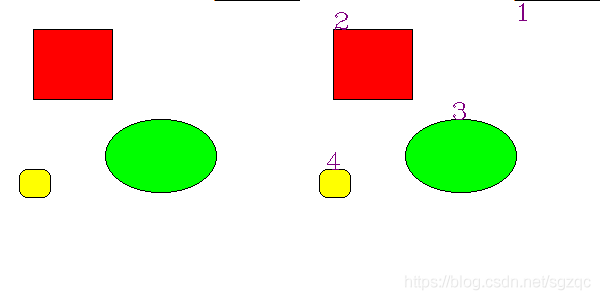

上圖中左側為原圖，右側為物體標記圖，其中每一個物體的像素值就是該物體的標號，為計算面積打下基礎，

3 目標面積

對標記后的影像進行遍歷，統計每種編號出現的像素個數，即可求得不同區域的面積大小，

代碼如下：

def get_region_area(label_img,label):
    count = { key: 0  for key in range(label + 1)}
    start_pt = {key:(0,0) for key in range(label + 1)}
    height = label_img.shape[0]
    width  = label_img.shape[1]
    for i in range(height):
        for j in range(width):
            key = label_img[i][j]
            count[key] += 1
            if count[key] == 1:
                start_pt[key] = (j,i)
    return count,start_pt

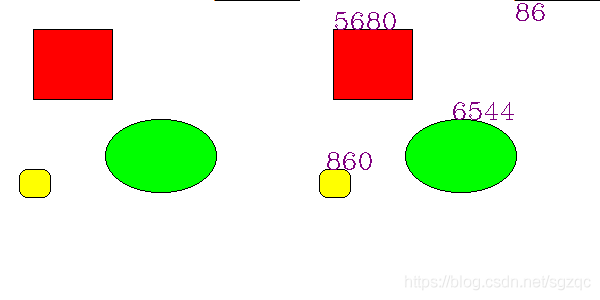

畫圖函式如下：

def draw_area_reslult(img,count,start_pt):
    draw = img.copy()
    for key in count.keys():
        if key > 0:
            pt = start_pt[key]
            x = pt[0]
            y = pt[1]
            area = count[key]
            if y < 20:
                y = 20
            cv2.putText(draw, str(area),(x,y), cv2.FONT_HERSHEY_COMPLEX, 0.8, (128, 0, 128), 1)
    return draw
