前文我們了解了DHCP服務相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/15147870.html；今天我們來聊一聊訪問控制串列ACL；
ACL（access control list）是一款流量過濾工具，它能針對特定的流量資料包做拒絕或允許操作；本質上講ACL是最早的包過濾防火墻；它能根據我們定義的規則將資料包進行分類，并針對不同型別的資料包進行不同的處理，從而實作針對網路訪問行為的控制、限制網路流量、提高網路性能和防止網路攻擊；

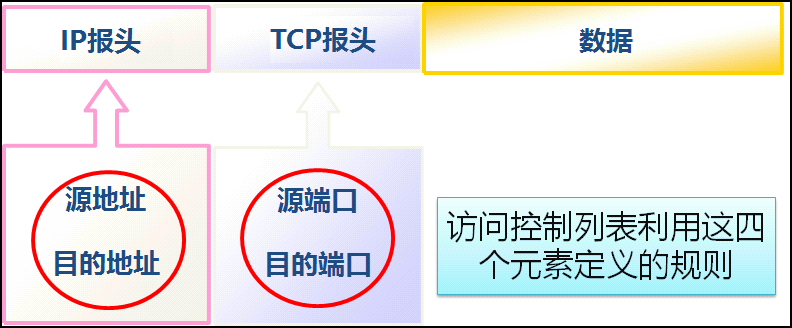

提示：ACL主要針對三層ip包頭里的源地址和目標地址以及四層TCP包頭的源埠和目標埠來分類過濾資料包，我們可以根據這四個元素任意組合定義不同的規則；當然對于二層資料鏈路層也可根據源mac和目標mac、vlan id等來制定規則；
ACL應用場景

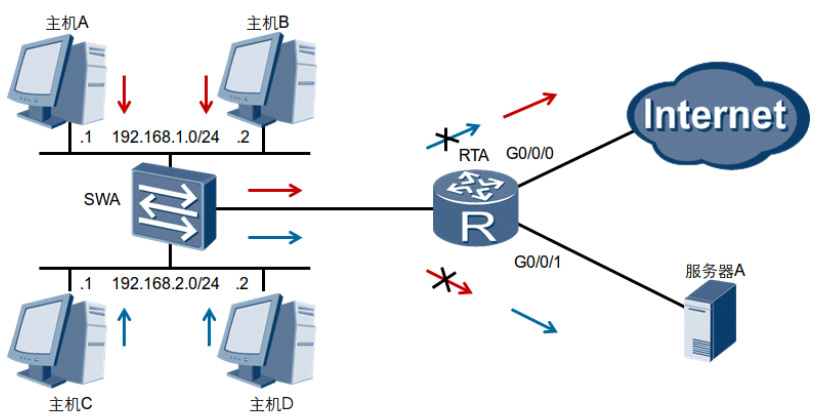

提示：我們可以通過制定ACL規則實作允許或拒絕流量通過；如上圖我們可以允許192.168.1.0/24這個網段里的主機可以正常訪問互聯網，但不允許訪問服務器A；對于192.168.2.0/24這個網路里的主機允許訪問服務器A，但拒絕訪問互聯網；

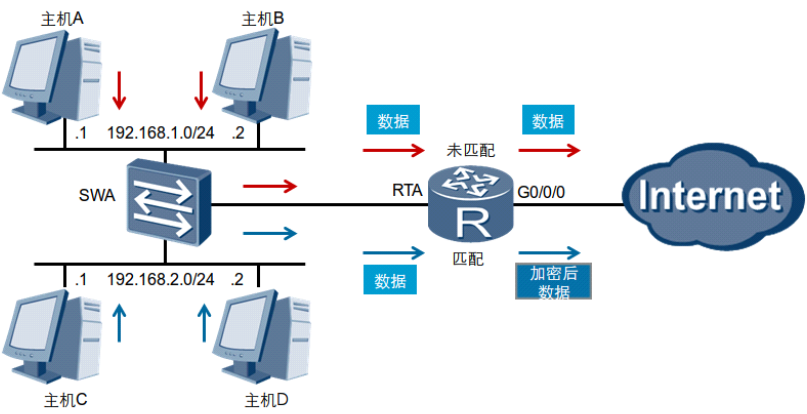

提示：ACL可以根據需求來定義過濾的條件以及匹配條件后所執行的動作；如上圖，匹配ACL條件的資料包進行加密操作；未匹配的資料不做任何處理；
ACL作業原理

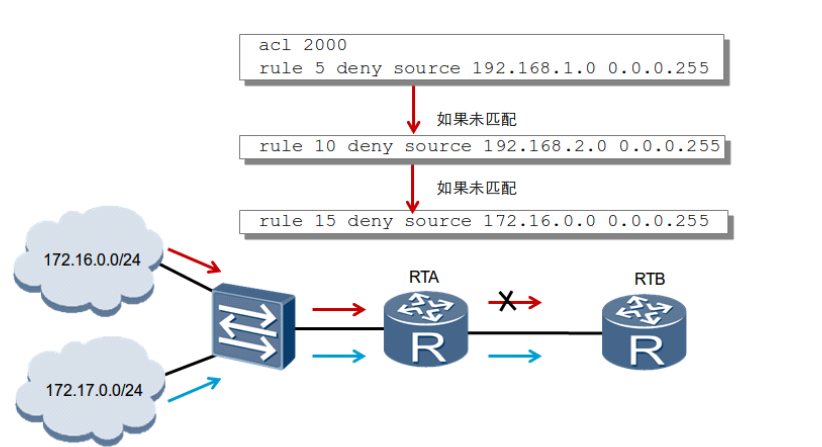

提示：首先ACL由一潭訓多條規則組成；每個ACL都有一個名稱或編號；對于不同范圍編號的ACL其特性也有所不同；每條規則必須選擇動作，允許或拒絕；每條規則都有一個id序號，默認不給id，就是5，間隔5；序號的作用就是排序規則匹配順序，數字越小越有限匹配；只要有一條規則和報文匹配，就停止查找，稱為命中規則；如果查找完所有規則，如果沒有符合條件的規則，稱為未命中規則；ACL創建后，必須將其應用到某個介面或其他技術內才會生效；應用在介面時必須選擇方向：入站或出站（相對設備來判斷），每個介面在每個方向上只可應用一個ACL；不能過濾由設備自己產生的資料；
ACL型別

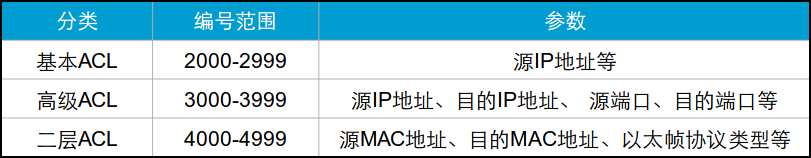

提示：ACL分為數字型ACL和命名型ACL；對于數字型ACL來說，主要分三中型別，基本ACL，其編號范圍是2000-2999，高級ACL編號為3000-3999，二層ACL編號為4000-4999；最后是用戶自定義ACL其編號范圍5000-5999；對于命名型ACL具體屬于高級還是基本還是二層，由命令決定；默認不跟編號就是高級ACL；
正掩碼、反掩碼、通配符區別

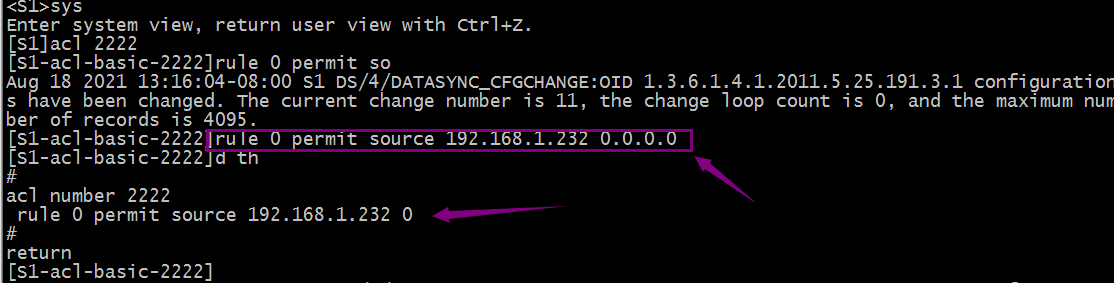

示例：用通配符匹配一個地址

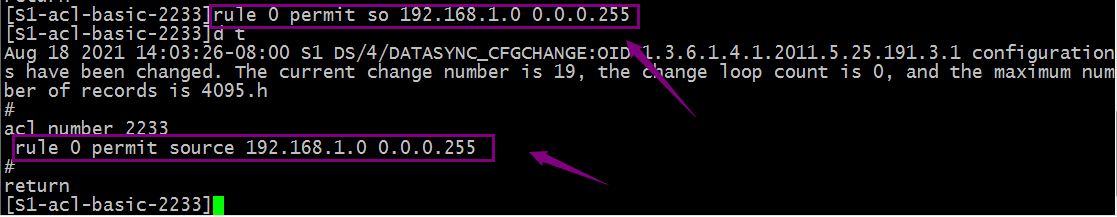

示例：匹配一個網段
示例：匹配任意地址
提示：后面不接任何地址直接回車也表示匹配任意地址，后面接any也表示匹配任意地址；
示例：匹配網段內的所有奇數地址
提示：我們知道對于一個奇數來說，它的二進制最后一位肯定是1；那么我們只需匹配最后一位必須是1即可；結合上述通配符的規則，1表示無需匹配，0表示必須匹配；對應我們可以算出匹配奇數的通配符為254；對于254來說，它的二進制最后一位是0，則表示最后一位必須匹配；這個必須匹配是指匹配前邊的ip地址和后面的通配符做異或計算（相同為0不同為1）的結果；如上1的二進制最后一位是1和254的最后一位0做異或計算就是1；這表示IP地址二進制最后一位必須是1對應ip地址才能被匹配；這樣一來對于匹配是奇數還是偶數，由前邊變得ip地址決定；如果ip地址的二進制最后一位是1則匹配奇數，如果ip地址最后一位是0則匹配偶數；
示例：匹配網段內的所有偶數地址
ACL配置

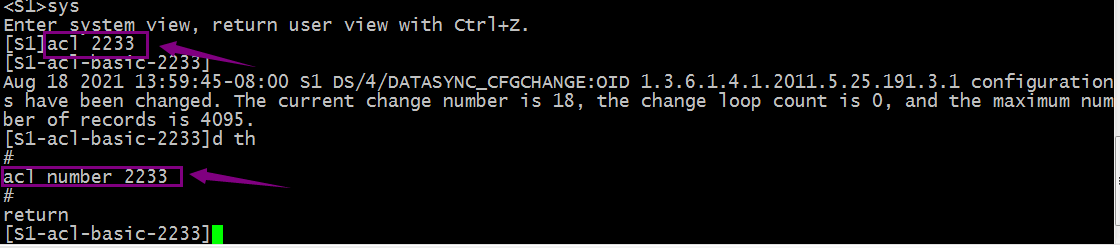

1、創建ACL
提示：創建ACL如果后面直接跟數字表示創建數值型ACL，根據給定數字自動創建對應型別的ACL；如果創建acl后面跟的是名稱，如果后面沒有指定對應acl編號，默認就是高級ACL；
2、創建規則
提示：創建規則，如果沒有跟規則編號，默認就是5；創建ACL規則需要指定對應的動作，允許或拒絕；后面是該規則的匹配條件；不同型別的ACL，對應后面的匹配條件也有所不同，對于基本acl來說，它只能匹配源ip等；對于高級acl來說，它即可以匹配源ip地址，目標ip地址，也可以匹配源埠或目標埠；
3、創建高級ACL
在高級acl里創建規則
提示：上述規則表示允許192.168.1.232這臺主機訪問1.1.1.1這臺服務器的80埠；

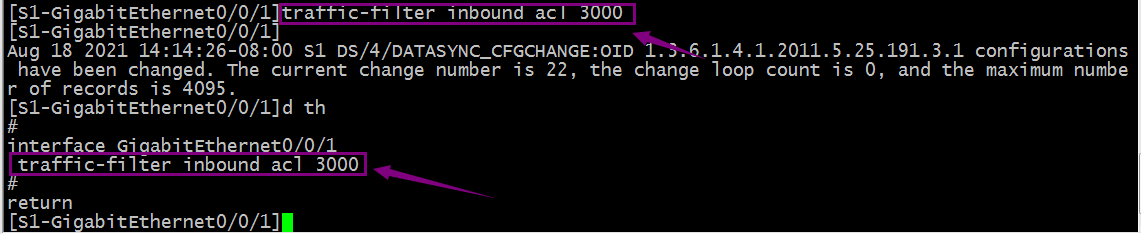

4、在介面呼叫ACL過濾流量
提示：在介面模式下呼叫acl，需要注意方向，inbound表示入站，outbound表示出站；
5、驗證acl
6、查看介面acl呼叫情況
7、查看設備上所有基于ACL呼叫情況
提示：該命令在路由器上能夠正常執行，交換機不支持；
