Unity 之 ShaderGraph UV節點決議匯總
- 一，Flipbook
- 1.1 屬性介紹
- 1.2 使用示例
- 二，Polar Coordinates
- 2.1 屬性介紹
- 2.2 使用示例
- 三，Radial Shear
- 3.1 屬性介紹
- 3.2 使用示例
- 四，Rotate
- 4.1 屬性介紹
- 4.2 使用示例
- 五，Spherize
- 5.1 屬性介紹
- 5.2 使用示例
- 六，Tiling And Offset
- 6.1 屬性介紹
- 6.2 使用示例
- 七，Triplanar
- 7.1 屬性介紹
- 7.2 使用示例
- 八，Twirl
- 8.1 屬性介紹
- 8.2 使用示例
若你的工程還沒有進行基礎配置，請查看我的博文Unity 之 ShaderGraph入門使用詳解，按照步驟操作完成配置即可，還能順便學習一下基礎操作流程哦~
一，Flipbook

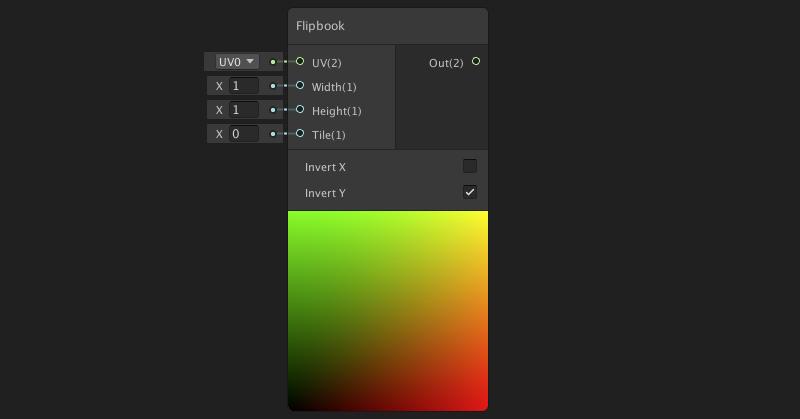

1.1 屬性介紹
影片書節點：創建提供給輸入UV的UV的影片書或紋理表面，通常用于Sprite精靈，方法是為輸入Tile提供Time并輸出到Texture Sampler的 UV 輸入槽，
引數：UV，寬度，高度，索引值

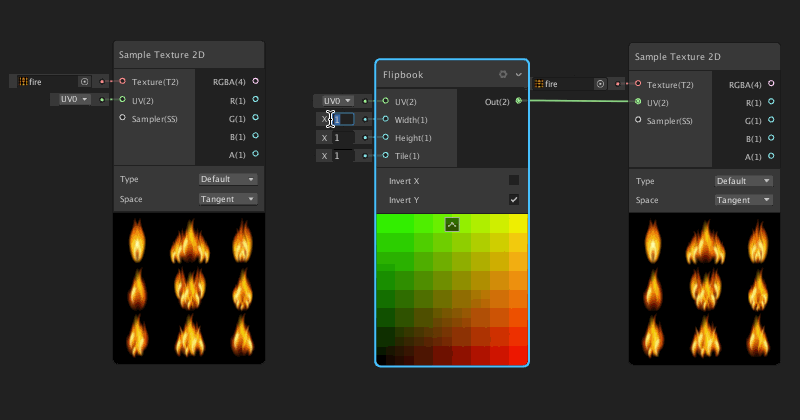

1.2 使用示例
我的感覺：可以通過使用Raw Image做序列幀影片來輔助理解，前面是被修改的貼圖，后面是通過修改Flipbook的引數，達到的效果：
UV資料通常在 0 到 1 的范圍內，從 UV 空間的左下角開始，這可以通過 UV 預覽左下角的黑色值看到，Flipbook通常從左上角開始，
二，Polar Coordinates

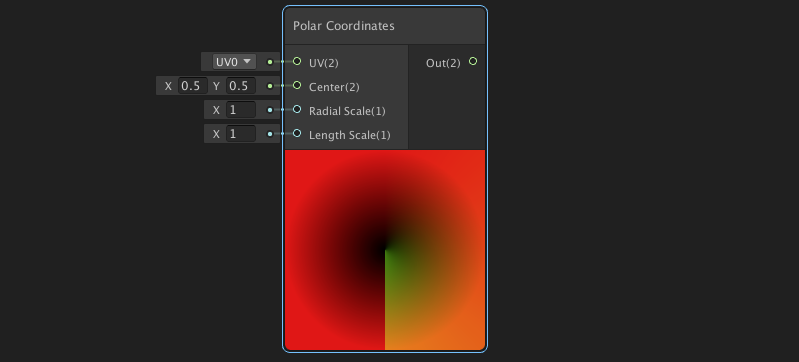

2.1 屬性介紹
極坐標節點，將輸入UV的值轉換為極坐標，在數學中極坐標是一個二維坐標系，其平面上的每個點都根據由距參考的距離和距參考方向的角度確定，
此節點產生效果：UV輸入的x通道轉換為與中心值指定的點的距離值，而同一輸入的y通道轉換為圍繞改點的旋轉角度值，

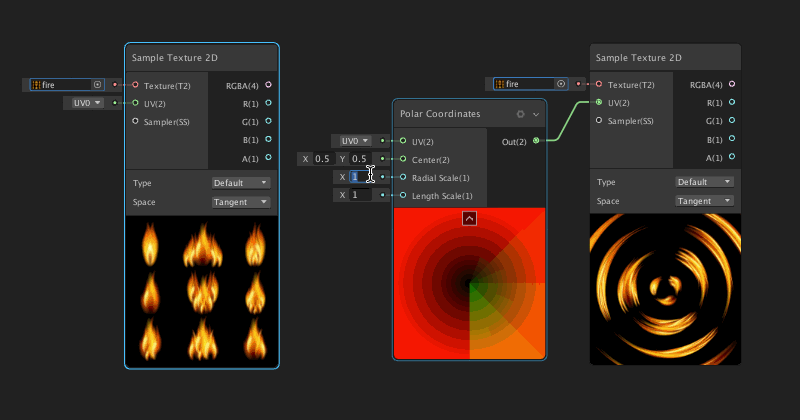

2.2 使用示例
如上圖可以看到，通過設定Polar Coordinates節點的值得到不同的效果，
引數：UV，中心，半徑比例，長度刻度
三，Radial Shear

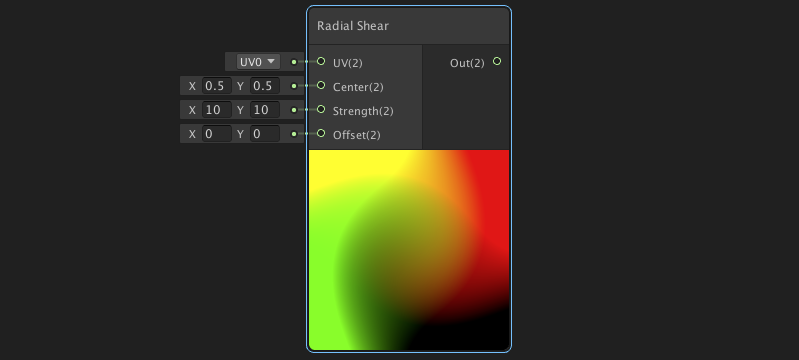

3.1 屬性介紹
鏡像剪切節點：將類似于波浪的獎項剪切扭曲效果應用于輸入UV值，
引數：
扭曲效果的中心由輸入中心Center控制，效果的整體強度由輸入強度Strength控制，輸入偏移Offset用于控制偏移結果的各個通道

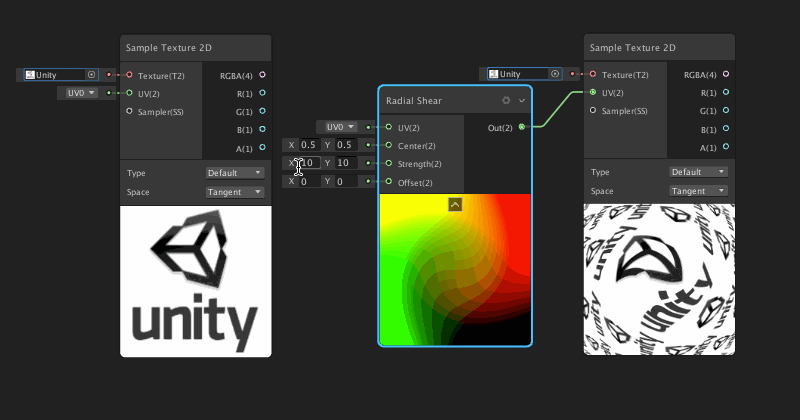

3.2 使用示例
它可以讓我們在某種材質上做出無形的球體的感覺，
四，Rotate

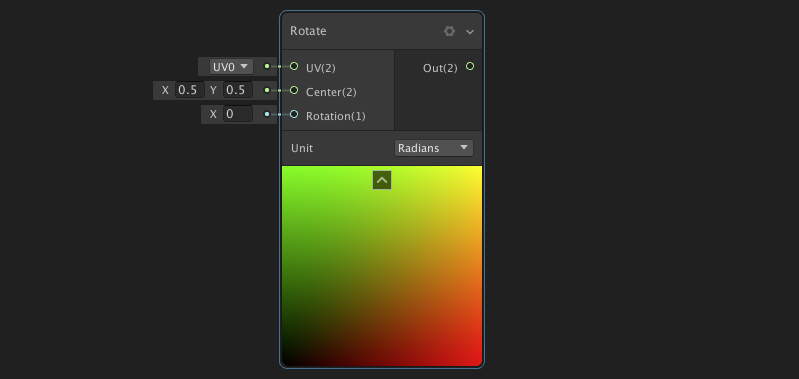

4.1 屬性介紹
旋轉節點：將輸入UV圍繞輸入中心Center定義的參考點進行輸入Rotation的量，旋轉角度型別通過Unit來控制，Degrees：角度，Radians：弧度，

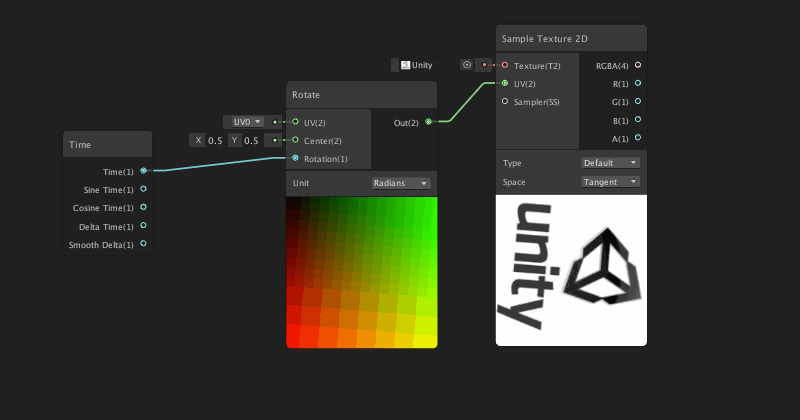

4.2 使用示例
可以通過Time節點來改變Rotation的值，從而達到一種自動旋轉的效果，
五，Spherize

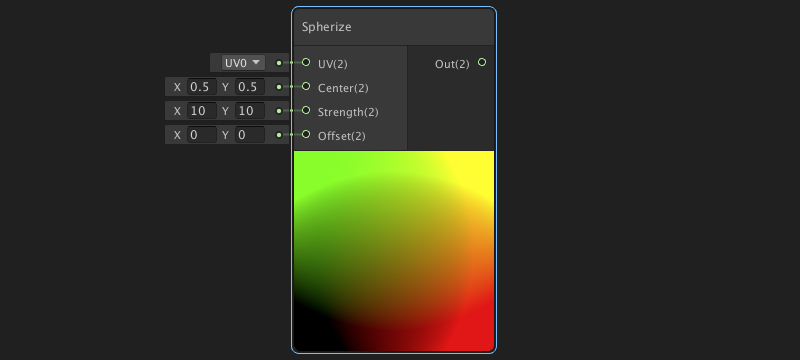

5.1 屬性介紹
球化節點: 將類似魚眼鏡頭的球面扭曲效果應用于UV值，
引數：扭曲效果的中心由輸入中心Center控制，效果的整體強度由輸入強度Strength控制，輸入偏移Offset用于控制偏移結果的各個通道，

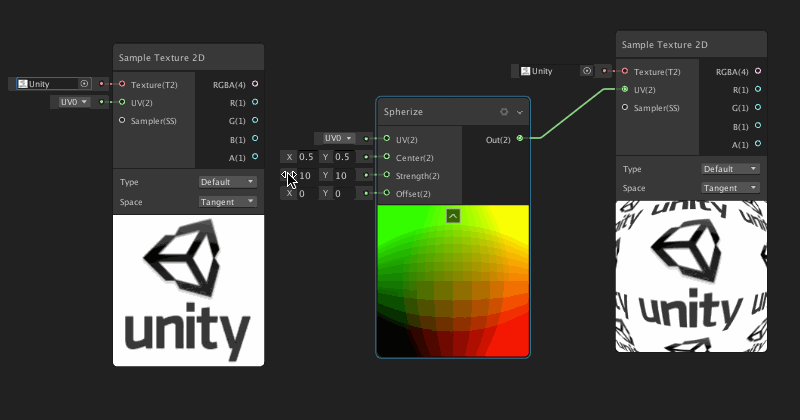

5.2 使用示例
通過對其引數的調整可達到不同的效果，
六，Tiling And Offset

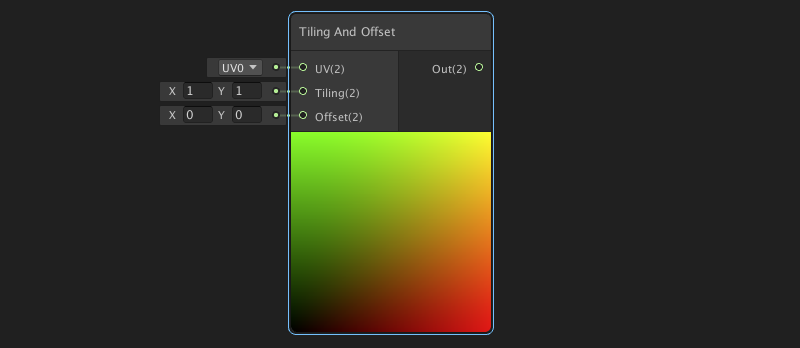

6.1 屬性介紹
平鋪和偏移節點：Tiling：設定圖片出現的次數， Offset：設定圖片的偏移，

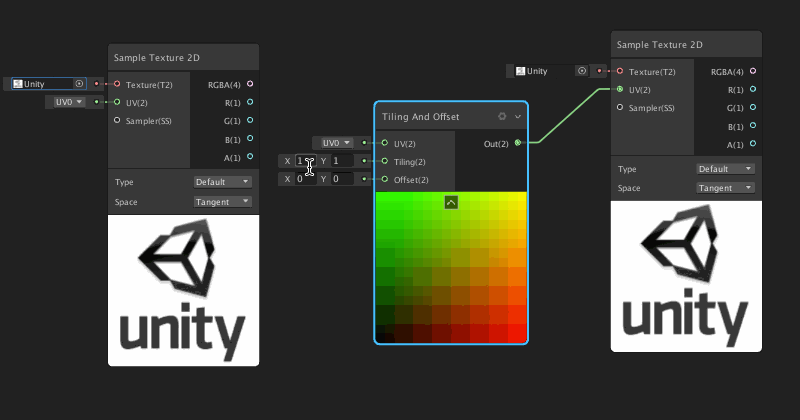

6.2 使用示例
通常用于貼圖的滾動，
七，Triplanar

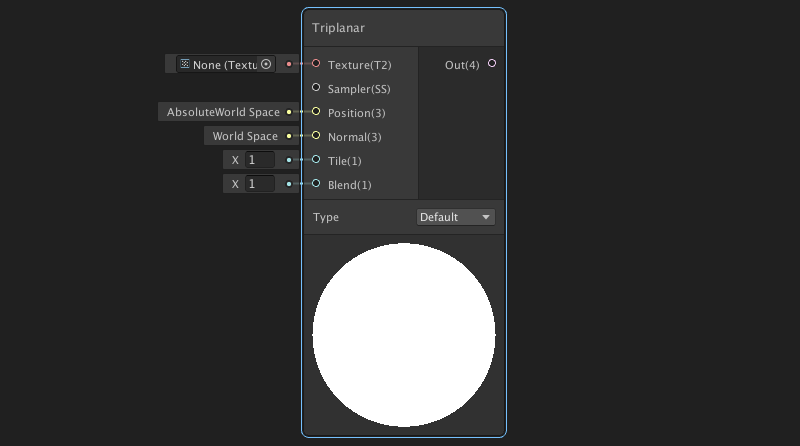

7.1 屬性介紹
三平面節點：一種通過通過世界空間中投影來生成UV和采樣紋理的方法，輸入紋理被采樣三次在世界x,y,z
軸每個軸上各采樣一次，結果資訊被螢屏投影到模型上，

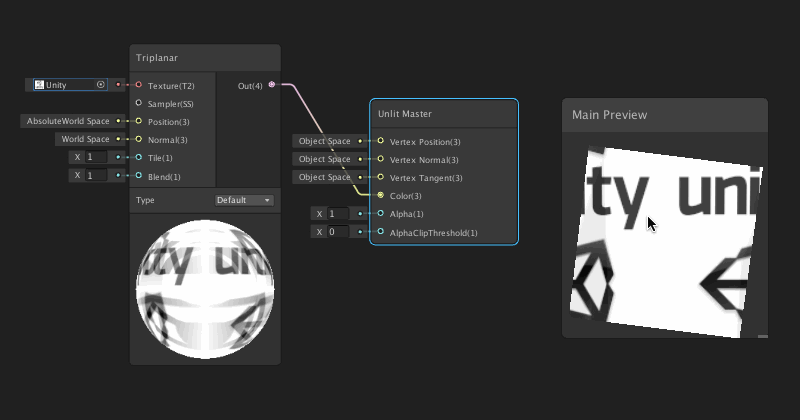

7.2 使用示例
輸入Texture的型別可以通過下拉Type進行切換，如果設定為Normal，則法線將轉換為世界空間，因此可以構建新的切線，然后在輸出之前將其轉換回切線空間，
八，Twirl

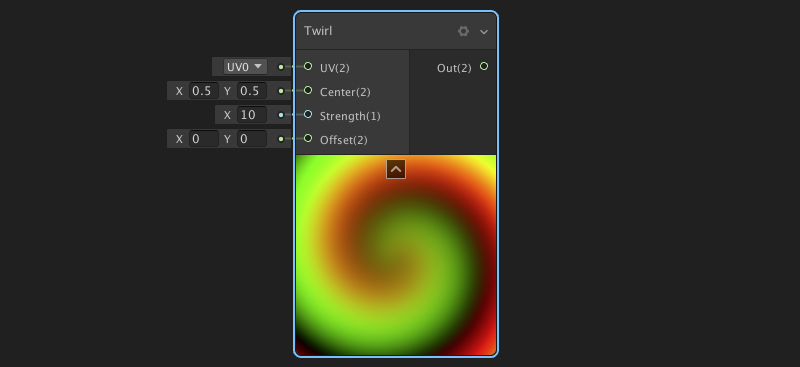

8.1 屬性介紹
旋轉節點：將類似旋渦的效果參考于輸入UV值，扭曲效果的中心由輸入中心Center控制，效果的整體強度由輸入強度Strength控制，輸入偏移Offset用于控制偏移結果的各個通道，
翻譯為旋轉，我更愿意稱之為旋渦節點，

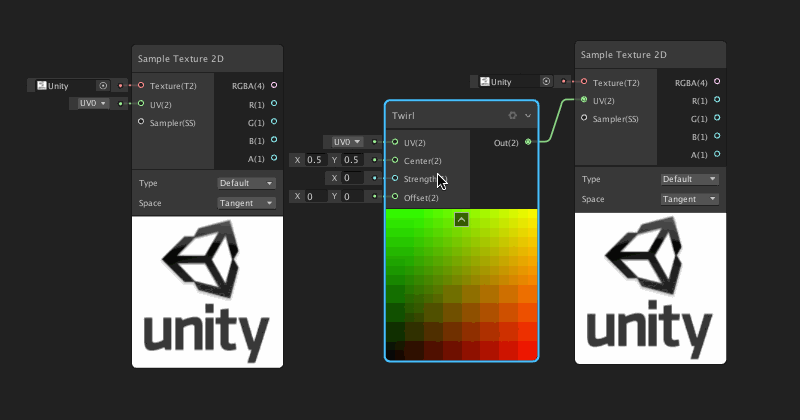

8.2 使用示例
使用Twirl節點為核心制作的漩渦教程：Unity 之 ShaderGraph 實作旋渦(傳送門)效果入門級教程
