快速了解HIVE檔案存盤格式

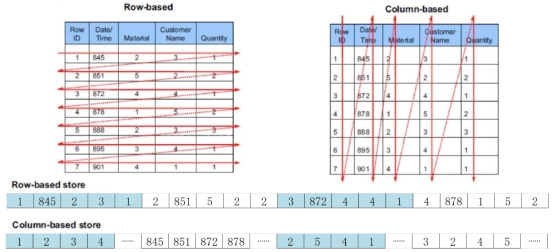

一 列式存盤和行式存盤

a 、行式存盤：

一行資料接著一行資料做存盤，一行資料中的多個欄位的值都是物理相鄰的，

特點：

• 一行相關的資料是保存在一起，比較符合面向物件的思維，因為一行資料就是一條記錄

• 這種存盤格式比較方便進行INSERT/UPDATE操作

b 、列式存盤：

一列資料單獨存盤，多行資料的相同列的值，在物理存盤上是相鄰的

特點：

• 分析場景中往往需要讀大量行但是少數幾個列，在行存模式下，資料按行連續存盤，所有列的資料都存盤在一個block中，不參與計算的列在IO時也要全部讀出，讀取操作被嚴重放大，而列存模式下，只需要讀取參與計算的列即可，極大的減低了IO cost，加速了查詢，

• 同一列中的資料屬于同一型別，不需要針對不同資料型別頻繁切換壓縮演算法，壓縮效果顯著，列存往往有著高達十倍甚至更高的壓縮比，節省了大量的存盤空間，降低了存盤成本，

二 TEXTFILE格式

hive默認格式，資料不做壓縮，磁盤開銷大，資料決議開銷大，可結合Gzip、Bzip2使用(系統自動檢查，執行查詢時自動解壓)，但使用這種方式，hive不會對資料進行切分，從而無法對資料進行并行操作，

三 Sequence File

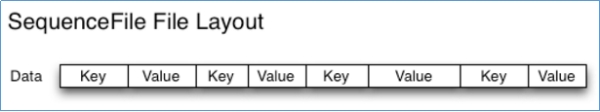

Sequence File是Hadoop API提供的一種二進制檔案支持，這種二進制檔案直接將<key, value>鍵值對序列化到檔案中，

a 、Sequence File優缺點

優點

• 二進制格式存盤，比文本檔案更緊湊，

• 支持不同級別壓縮 基于Record或Block壓縮），

• 檔案可以拆分和并行處理，適用于MapReduce，

局限性

• 二進制格式檔案不方便查看，

• 特定于hadoop，只有Java API可用于與之進行互動，尚未提供多語言支持，

b、Sequence File格式

Hadoop Sequence File 是一個由二進制鍵/值對組成的，根據壓縮型別，有3種不同的Sequence File格式：未壓縮格式、record壓縮格式、block壓縮格式，

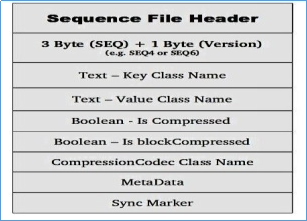

Sequence File由一個header和一個或多個record組成，以上三種格式均使用相同的header結構，如下所示：

前3個位元組為SEQ，表示該檔案是序列檔案，后跟一個位元組表示實際版本號 例如SEQ4或SEQ6），Header中其他也包括key、value class名字、 壓縮細節、metadata、Sync marker，Sync Marker同步標記，用于可以讀取任意位置的資料，

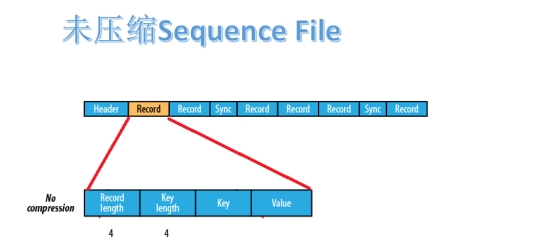

1、未壓縮格式

未壓縮的Sequence File檔案由header、record、sync三個部分組成，其中record包含了4個部分：record length 記錄長度）、key length 鍵長）、key、value，

每隔幾個record 100位元組左右）就有一個同步標記，

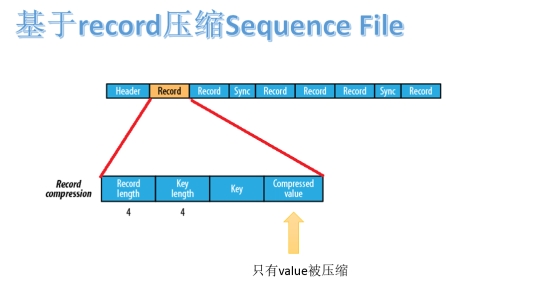

2、基于record壓縮格式

基于record壓縮的Sequence File檔案由header、record、sync三個部分組成，其中record包含了4個部分：record length 記錄長度）、key length 鍵長）、key、compressed value 被壓縮的值），

每隔幾個record 100位元組左右）就有一個同步標記，

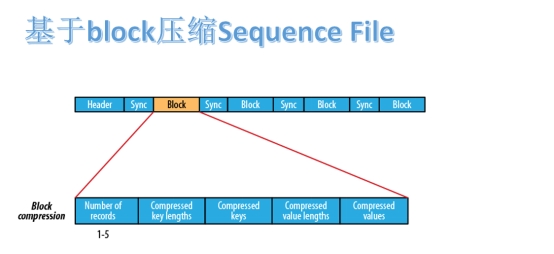

3、基于block壓縮格式

基于block壓縮的Sequence File檔案由header、block、sync三個部分組成，

block指的是record block，可以理解為多個record記錄組成的塊，注意，這個block和HDFS中分塊存盤的block 128M）是不同的概念，

Block中包括：record條數、壓縮的key長度、壓縮的keys、壓縮的value長度、壓縮的values，每隔一個block就有一個同步標記，

block壓縮比record壓縮提供更好的壓縮率，使用Sequence File時，通常首選塊壓縮，

四 Avro File

a 、簡介

• Apache Avro是與語言無關的序列化系統，由Hadoop創始人 Doug Cutting開發

• Avro是基于行的存盤格式，它在每個檔案中都包含JSON格式的schema定義，從而提高了互操作性并允許schema的變化 洗掉列、添加列）， 除了支持可切分以外，還支持塊壓縮，

• Avro是一種自描述格式，它將資料的schema直接編碼存盤在檔案中，可以用來存盤復雜結構的資料，

• Avro可以進行快速序列化，生成的序列化資料也比較小，

b、應用場景

• 適合于一次性需要將大量的列 資料比較寬）、寫入頻繁的場景

• 隨著更多存盤格式的發展，常用于Kafka和Druid中

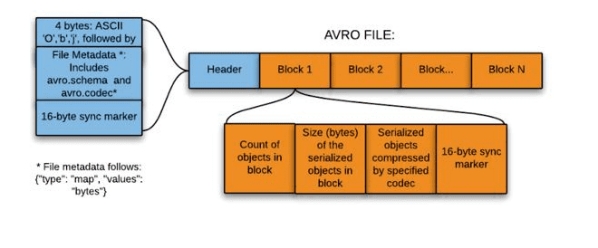

c、結構

直接將一行資料序列化在一個block中

d、優點

• Avro是與語言無關的資料序列化系統，

• Avro將schema存盤在header中，資料是自描述的，

• 序列化和反序列化速度很快，

• Avro檔案是可切分的、可壓縮的，非常適合在Hadoop生態系統中進行資料存盤，

e、缺點

• 如果我們只需要對資料檔案中的少數列進行操作，行式存盤效率較低，例如：我們讀取15列中的2列資料，基于行式存盤就需要讀取數百萬行的15列，而列式存盤就會比行式存盤方式高效

• 列式存盤因為是將同一列 類）的資料存盤在一起，壓縮率要比方式存盤高

五 ORC格式

Orc (Optimized Row Columnar)是hive 0.11版里引入的新的存盤格式，

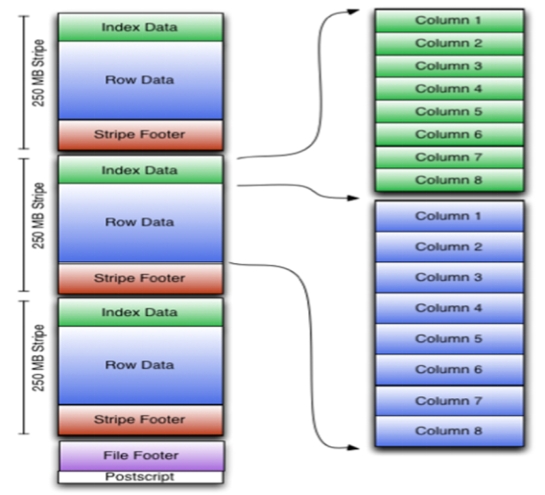

可以看到每個Orc檔案由1個或多個stripe組成，每個stripe250MB大小，這個Stripe實際相當于RowGroup概念，不過大小由4MB->250MB，這樣能提升順序讀的吞吐率，每個Stripe里有三部分組成，分別是IndexData,Row Data,StripeFooter：

• 一個orc檔案可以分為若干個Stripe

• 一個stripe可以分為三個部分

• indexData：某些列的索引資料

• rowData :真正的資料存盤

• StripFooter：stripe的元資料資訊

1）Index Data：一個輕量級的index，默認是每隔1W行做一個索引，這里做的索引只是記錄某行的各欄位在Row Data中的offset，

2）Row Data：存的是具體的資料，先取部分行，然后對這些行按列進行存盤，對每個列進行了編碼，分成多個Stream來存盤，

3）Stripe Footer：存的是各個stripe的元資料資訊

每個檔案有一個File Footer，這里面存的是每個Stripe的行數，每個Column的資料型別資訊等；每個檔案的尾部是一個PostScript，這里面記錄了整個檔案的壓縮型別以及FileFooter的長度資訊等，在讀取檔案時，會seek到檔案尾部讀PostScript，從里面決議到File Footer長度，再讀FileFooter，從里面決議到各個Stripe資訊，再讀各個Stripe，即從后往前讀，

六 PARQUET格式

Parquet是面向分析型業務的列式存盤格式，由Twitter和Cloudera合作開發，2015年5月從Apache的范訓器里畢業成為Apache頂級專案，

Parquet檔案是以二進制方式存盤的，所以是不可以直接讀取的，檔案中包括該檔案的資料和元資料，因此Parquet格式檔案是自決議的，

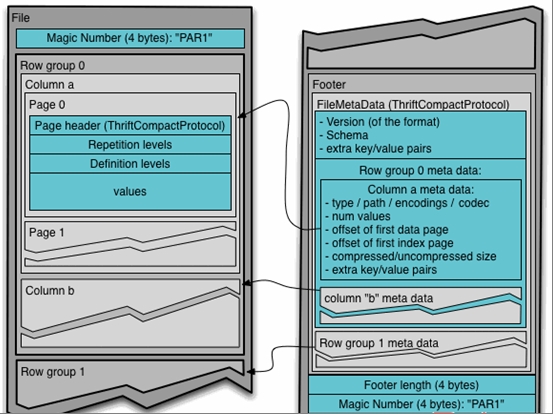

通常情況下，在存盤Parquet資料的時候會按照Block大小設定行組的大小，由于一般情況下每一個Mapper任務處理資料的最小單位是一個Block，這樣可以把每一個行組由一個Mapper任務處理，增大任務執行并行度，Parquet檔案的格式如下圖所示，

上圖展示了一個Parquet檔案的內容，一個檔案中可以存盤多個行組，檔案的首位都是該檔案的Magic Code，用于校驗它是否是一個Parquet檔案，Footer length記錄了檔案元資料的大小，通過該值和檔案長度可以計算出元資料的偏移量，檔案的元資料中包括每一個行組的元資料資訊和該檔案存盤資料的Schema資訊，除了檔案中每一個行組的元資料，每一頁的開始都會存盤該頁的元資料，在Parquet中，有三種型別的頁：資料頁、字典頁和索引頁，資料頁用于存盤當前行組中該列的值，字典頁存盤該列值的編碼字典，每一個列塊中最多包含一個字典頁，索引頁用來存盤當前行組下該列的索引，目前Parquet中還不支持索引頁，

七 Apache Arrow新一代的存盤格式

a、Arrow簡介

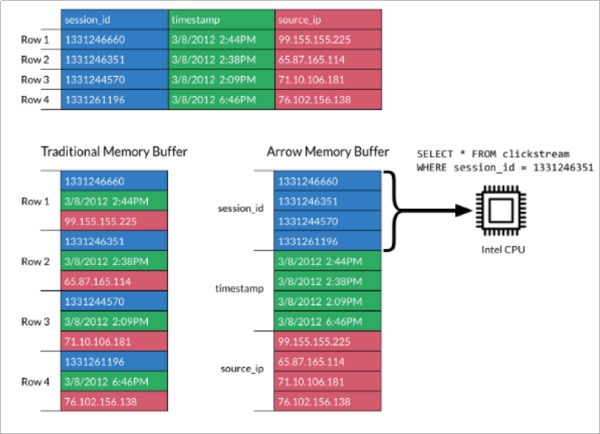

• Apache Arrow是一個跨語言平臺，是一種列式記憶體資料結構，主要用于構建資料系統，Apache Arrow在2016年2月17日作為頂級Apache專案引入，

• Apache Arrow發展非常迅速，并且在未來會有更好的發展空間， 它可以在系統之間進行高效且快速的資料交換，而無需進行序列化，而這些成本已與其他系統 例如Thrift，Avro和Protoco* Buffers）相關聯，

• 每一個系統實作，它的方法 method）都有自己的記憶體存盤格式，在開發中，70%-80%的時間浪費在了序列化和反序列化上，

• Arrow促進了許多組件之間的通信， 例如，使用Python pandas）讀取復雜的檔案并將其轉換為Spark DataFrame，

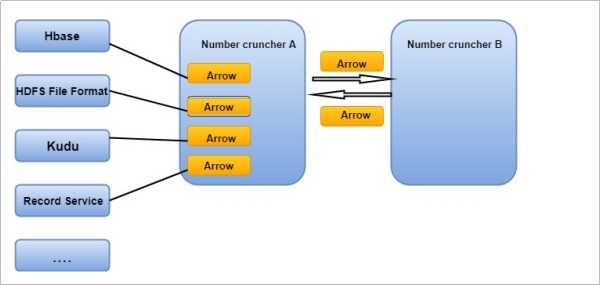

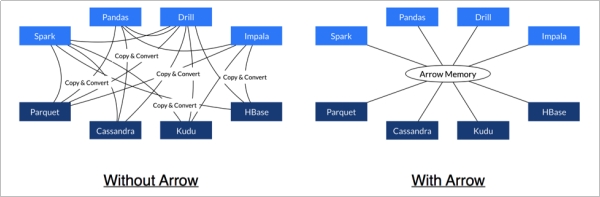

b、Arrow是如何提升資料移動性能的

• 利用Arrow作為記憶體中資料表示的兩個程序可以將資料從一種方法“重定向”到另一種方法，而無需序列化或反序列化， 例如，Spark可以使用Python行程發送Arrow資料來執行用戶定義的函式，

• 無需進行反序列化，可以直接從啟用了Arrow的資料存盤系統中接收Arrow資料， 例如，Kudu可以將Arrow資料直接發送到Impala進行分析，

• Arrow的設計針對嵌套結構化資料 例如在Impala或Spark Data框架中）的分析性能進行了優化，

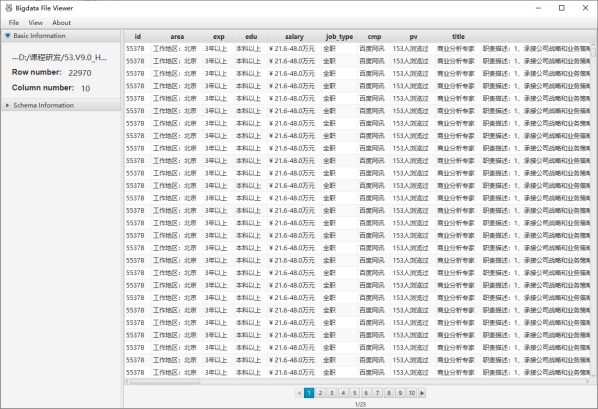

八 BigData File Viewer工具

a、介紹

• 一個跨平臺 Windows，MAC，Linux）桌面應用程式，用于查看常見的大資料二進制格式，例如Parquet，ORC，AVRO等，支持本地檔案系統，HDFS，AWS S3等，

github地址：https://github.com/Eugene-Mark/bigdata-file-viewer

b、功能清單

• 打開并查看本地目錄中的Parquet，ORC和AVRO，HDFS，AWS S3等，

• 將二進制格式的資料轉換為文本格式的資料，例如CSV

• 支持復雜的資料型別，例如陣列，映射，結構等

• 支持Windows，MAC和Linux等多種平臺

• 代碼可擴展以涉及其他資料格式
